VMF - Supports muraux pour téléviseurs SANUS - Notice d'utilisation et mode d'emploi gratuit

Marque	SANUS
Modèle	VMF
Type de produit	Support mural pour téléviseur
Compatibilité VESA	75x75 mm et 100x100 mm
Poids maximal supporté	22,7 kg (50 lb)
Inclinaison	Inclinaison vers le haut/bas sans outil (réglage en continu)
Matériau	Acier (estimation)
Type de montage mural	Sur ossature bois uniquement
Outils nécessaires	Perceuse avec mèche de 0,5 cm (3/16 po), tournevis cruciforme
Contenu du kit	Plaque murale (a), plaque d'écran (b), boulons M4 (h), vis de montage mural (g), clé Allen (i)
Nombre de vis fournies	2 vis de montage mural + 4 boulons M4
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Vérifier la solidité du mur.
Pièces détachées	Disponibles auprès des distributeurs agréés SANUS
Réparabilité	Pièces de rechange disponibles, remplacement possible
Garantie	Consulter le site SANUS (www.sanus.com) pour les conditions

FOIRE AUX QUESTIONS - VMF SANUS

Quel est le poids maximal que peut supporter le support VMF ?

Le support mural SANUS VMF peut supporter un téléviseur d'un poids maximal de 22,7 kg (50 lb).

Quelles sont les normes VESA compatibles ?

Ce support est compatible avec les normes VESA 75x75 mm et 100x100 mm.

Puis-je incliner mon téléviseur après installation ?

Oui, le support permet une inclinaison vers le haut ou le bas sans utiliser d'outils.

Sur quel type de mur puis-je installer ce support ?

Le support est conçu pour une installation sur murs à ossature de bois uniquement. Pour d'autres types de murs, consultez un professionnel.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec mèche de 0,5 cm (3/16 po) et d'un tournevis cruciforme.

Comment fixer la plaque murale ?

Utilisez la plaque murale comme modèle pour marquer les trous sur un montant en bois. Percez des avant-trous avec une mèche de 0,5 cm, puis vissez la plaque avec les deux vis fournies. Ne serrez pas complètement avant l'assemblage final.

Comment fixer la plaque d'écran au téléviseur ?

Insérez les quatre boulons M4 à travers la plaque de montage du téléviseur et vissez-les dans les inserts VESA à l'arrière du téléviseur.

Que faire si une pièce est manquante ou endommagée ?

Contactez SANUS au 1-800-359-5520 (États-Unis) ou au 31 (0) 20 5708938 (Europe) ou visitez www.sanus.com. Les pièces de rechange sont disponibles pour les produits achetés chez des distributeurs agréés.

Puis-je installer ce support sur un mur en béton ou en brique ?

Non, le matériel fourni est prévu uniquement pour des murs à ossature de bois. Pour d'autres surfaces, vous devez utiliser du matériel adapté et consulter un professionnel.

Comment nettoyer le support ?

Essuyez-le simplement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou chimiques.

MODE D'EMPLOI VMF SANUS

Instructions de montage pour montant mural visionmount mc pour écran LCD, modèle: VMF

Nous vous remercions d'avoir choisi le dispositif de montant mural de Sanus Systems. Ce produit est concu pour fixer au mur des téléviseurs LCD de type VESA 75/100 d'un poids maximal de 22,7kg (50 lb). Il vous permet d'incliner vers le haut ou le bas sans effort votre nouveau téléviseur jusqu'à sans utiliser d'outils. Verifiez soigneusement qu'il n'y a aucune piece manquante ou defectueuse. N'utilise jamais de pieces defectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Si vous ne comprendez pas ces instructions ou si vous ave un doute quant à la sécurité de cette installation, veullez faire appel à un technician qualifié ou communique avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe), ou en visitant le site www. sanus. com. Nous poursons répondre rapidement à toute question concernant l'installation ou des pieces manquantes ou endommagées. Les pieces de rechange de produits Sanus achétés auprès de distributeurs agrésés vous seront livrées directement.

Remarque: Le matériel fourni est prévu pour des murs à ossature de bois uniquement. Si vous n'êtes pas certain de la nature de votre installation, veuillez consulter un entrepreneur local.

Outils nécessaires : Perceuse avec mèche de 0,5 cm (3/16 po), tournevis cruciforme

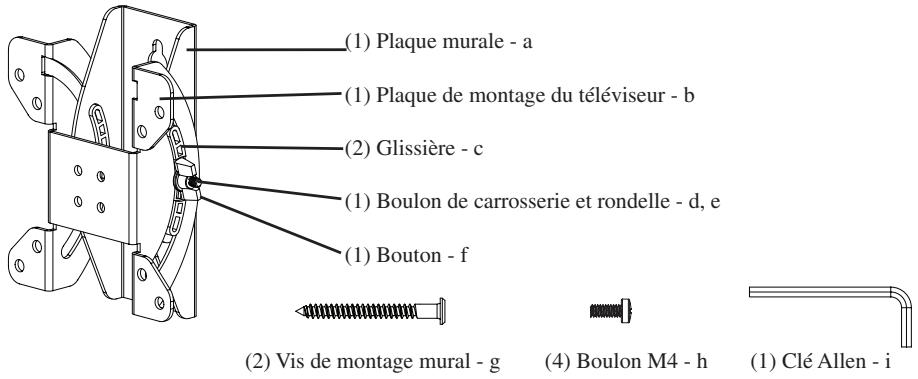

Pièces fournies :

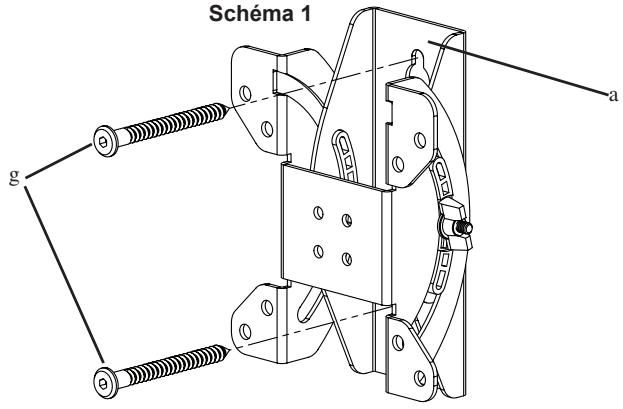

Montage de la plaque murale: La plaque murale (a) DOIT être montée sur une ossature en bois. Servez-vous d'un détecteur de montants de haute qualité pour repérer un montant. Il est préférible de vérifier l'emplacement des montants à l'aide d'un poisson ou d'un clou mince. Servez-vous de la plaque murale comme modèle pour marquer les deux emplacements de trous sur le mur. Assurez-vous que les trous sont alignés verticalement et centrés sur le montant. Percez au préalable les deux trous à l'aide d'une mèche de 0,5 cm (3/16 po). Fixez la plaque murale au mur à l'aide des deux vis de montage mural (g) tel qu'indiqué au schéma 1. Serrez les vis pour montage mural jusqu'à ce qu'elles dépassent de 0,6 cm (1/4 po) du mur. Vous verrez fermement les vis pour montage mural seulement lors de l'assemblage final.

Fixation de la plaque d'écran au téléviseur : Fixez l'assemblage à l'arête du téléviseur LCD à l'aide des boulons M4 (h), tel qu'illustré sur le schéma 2. Insérez les quatre boulons M4 à travers la plaque de montage du téléviseur (b) et vissez, selon la configuration de montage VESA des boulons, à l'arête du téléviseur.

Schéma 2 Configuration de montage VESA à l'arrière du téléviseur

Assemblage final: Accrochez ensuite l'assemblage sur les vis de montage mural (g) en utilisant les trous d'entrée de la plaque murale, tel qu'illustré sur le schéma 3. Une fois la plaque murale glissée sur les vis de montage mural, vissez ces dernières fermement avec la clé Allen (i).

Scheme 3
