VM100200 - Support TV SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de montage mural pour téléviseur
Marque	SANUS
Modèle	VM100200
Usage	Permet de fixer un téléviseur sur un support mural SANUS Vision Mount
Compatibilité VESA	100x100 mm et 200x200 mm
Dimensions (adaptateur)	200 x 200 x 10 mm
Poids net	0,25 kg
Matériau	Acier traité anticorrosion
Capacité de charge maximale	30 kg
Couleur	Noir
Contenu de la boîte	1 adaptateur VM100/200, 4 vis M5 à tête plate, 4 écrous, 6 vis M4 x 10 mm
Installation requise	Support mural SANUS Vision Mount
Type de fixation	Vis et écrous
Outils nécessaires	Tournevis cruciforme
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas dépasser la charge maximale, visser solidement
Pièces détachées	Vis de rechange disponibles sur demande
Informations générales	Garantie 2 ans

FOIRE AUX QUESTIONS - VM100200 SANUS

Quel est le poids maximal supporté par l'adaptateur VM100200 ?

Le poids maximal recommandé est de 30 kg. Ne dépassez pas cette limite pour garantir la sécurité.

Quels téléviseurs sont compatibles avec l'adaptateur SANUS VM100200 ?

L'adaptateur convient aux téléviseurs avec une norme VESA 100x100 mm ou 200x200 mm. Vérifiez les dimensions des trous à l'arrière de votre TV.

L'adaptateur VM100200 est-il livré avec les vis nécessaires ?

Oui, l'emballage contient 4 vis M5 à tête plate, 4 écrous et 6 vis M4 x 10 mm pour la fixation sur différents supports.

Peut-on installer l'adaptateur sur n'importe quel support mural SANUS ?

L'adaptateur VM100200 est conçu pour les supports muraux de la gamme SANUS Vision Mount. Assurez-vous de posséder un support compatible.

Comment fixer l'adaptateur sur le téléviseur ?

Suivez les étapes du manuel : fixez d'abord l'adaptateur aux trous extérieurs du support d'écran à l'aide des vis M5 et des écrous, puis vissez le téléviseur sur l'adaptateur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme pour serrer les vis. Aucun autre outil spécifique n'est requis.

L'adaptateur est-il compatible avec un téléviseur incurvé ?

Oui, l'adaptateur peut être utilisé avec des téléviseurs incurvés tant que les fixations VESA correspondent aux dimensions indiquées.

Comment entretenir l'adaptateur VM100200 ?

Nettoyez-le avec un chiffon sec et doux. Évitez les produits chimiques qui pourraient endommager le revêtement.

Y a-t-il une garantie sur l'adaptateur SANUS ?

Oui, l'adaptateur est couvert par une garantie de 2 ans contre les défauts de fabrication.

Où trouver des pièces de rechange pour l'adaptateur ?

Les vis et écrous de rechange peuvent être commandés directement auprès du service client de SANUS.

MODE D'EMPLOI VM100200 SANUS

Montage des adapters VM1:

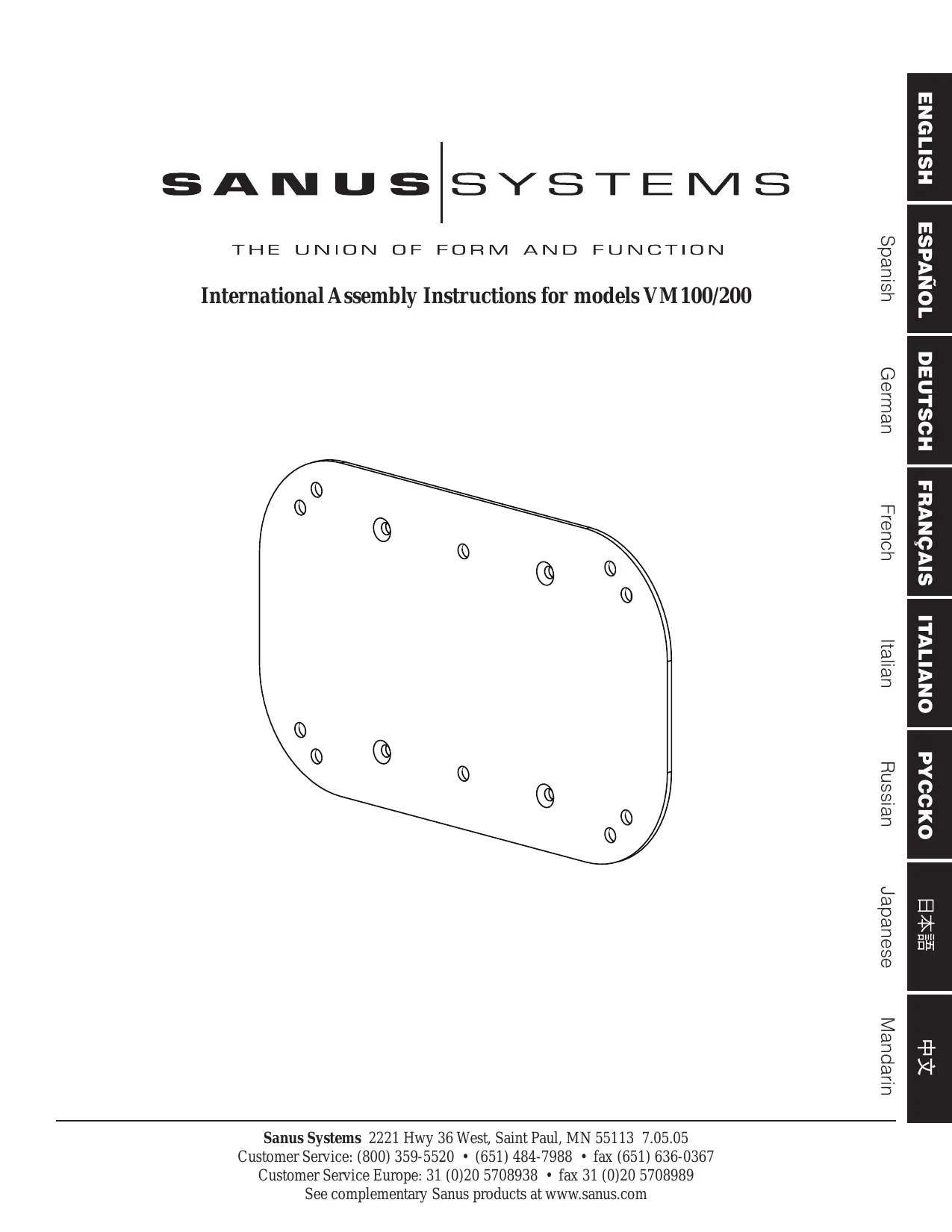

Instructions d'assemblage pour l'adaptateur VM100/200 Vision MountTM

Pièces :

1 adaptateur VM100/200 - a 4 vis à métaux à tête plate M5 - b 4 écrous - c 6 vis à métaux à tête cylindrique cruciforme M4 x 10 mm (non illustrées) - Pour une utilisation avec des téléviseurs non compatibles avec le matériel pour montage mural fourni.

Montage VM1 :

1] Fixez l'adaptateur VM100/200 aux quatre trous extérieurs du support d'écran en forme d'étoile à l'aide des vis à métaux à tête plate M5 (b) et des écrous (c), tel qu'illustré sur le schéma 1. REMARQUE : Assurez-vous que les vis à métaux à tête plate M5 (b) sont logées à plat dans les trous fraisés sur l'adaptateur VM100/200 (a) de façon à ce que la tête de la vis soit au même niveau que le côté plat de la plaque et que les écrous soient très serrés. 2] Fixez le téléviseur à l'adaptateur et suivez les instructions fournies avec votre montant mural pour écran LCD.

Montage VMF :

1] Fixez l'adaptateur VM100/200 (a) aux quatre troughs extérieurs du support d'écran VMF à l'aide des vis à métaux à tête plate M5 (b) et des écrous (c), tel qu'illustré sur le schéma 2. REMARQUE : Assurez-vous que les vis à métaux à tête plate M5 (b) sont logées à plat dans les trous fraisés sur l'adaptateur VM100/200 (a) de façon à ce que la tête de la vis soit au même niveau que le côté plat de la plaque et que les écrous soient très serrés. 2] Fixez le téléviseur à l'adaptateur et suivez les instructions fournies avec votre montant mural pour écran LCD.

Scheme 1

Scheme 2
