Type de produit	Support mural pour téléviseur
Marque	SANUS
Modèle	VLT14
Capacité de charge maximale	56,7 kg (125 lbs)
Inclinaison	-10° (vers le bas)
Matériau	Acier
Couleur	Noir
Types de mur compatibles	Montants en bois (ossature bois), béton coulé ou blocs de béton
Composants inclus	Plaque murale, supports de téléviseur, boulons tire-fond, entretoises, vis, rondelles, chevilles à expansion
Installation requise	Perçage de trous, utilisation de détecteur de montants
Outils nécessaires	Perceuse, foret de 5,5 mm (7/32 po) pour bois, foret de 10 mm (3/8 po) pour béton, niveau à bulle, clé
Compatibilité VESA	Universelle (adaptable avec les vis et entretoises fournies)
Poids du support (estimation)	Environ 3 kg
Dimensions de la plaque murale (estimation)	Environ 50 x 20 cm
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Vérifier que le mur supporte 5 fois le poids total. Ne pas installer sur montants métalliques.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Contacter le service client pour les pièces de rechange.
Garantie	Garantie limitée du fabricant (voir manuel)
Utilisation prévue	Support mural fixe avec inclinaison pour téléviseur à écran plat

FOIRE AUX QUESTIONS - VLT14 SANUS

Quel est le poids maximal supporté par le support SANUS VLT14 ?

Le support mural VLT14 peut supporter jusqu'à 56,7 kg (125 lbs). Ne jamais dépasser cette limite pour éviter tout risque de dommage ou de blessure.

Quel type de mur est adapté pour l'installation ?

Le support est conçu pour une installation sur des montants en bois (ossature bois) ou sur du béton coulé ou des blocs de béton. Il ne doit pas être installé sur des montants métalliques ou sur du placoplâtre seul.

Quelle est l'inclinaison maximale du téléviseur ?

Ce support permet une inclinaison vers le bas jusqu'à -10°, idéal pour réduire les reflets ou améliorer l'angle de vision.

Comment installer la plaque murale sur un montant en bois ?

Utilisez un détecteur de montants pour localiser le centre du montant. Mettez la plaque murale de niveau et marquez les trous. Percez des avant-trous de 75 mm de profondeur avec un foret de 5,5 mm. Fixez avec les boulons tire-fond et les rondelles fournis.

Comment installer la plaque murale sur un mur en béton ?

Mettez la plaque de niveau et marquez les trous. Percez des avant-trous de 75 mm avec un foret de 10 mm. Insérez d'abord les douilles à expansion, puis les boulons tire-fond. Ne serrez pas excessivement.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret de 5,5 mm pour le bois ou de 10 mm pour le béton, d'un niveau à bulle, d'une clé et éventuellement d'un détecteur de montants.

Comment ajuster la tension d'inclinaison ?

Tirez les pattes situées sous le support vers le bas, puis tirez doucement le téléviseur par le bas pour l'éloigner du mur. Les appuis en retrait tomberont en place. Pour revenir, poussez les appuis vers le haut et repoussez le téléviseur vers le mur.

Le support est-il compatible avec tous les téléviseurs ?

Le support est universel et s'adapte à la plupart des téléviseurs grâce aux vis et entretoises fournies. Vérifiez que l'arrière de votre téléviseur permet la fixation et que son poids ne dépasse pas 56,7 kg.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle du fabricant. Ne retournez pas les pièces à votre revendeur. N'utilisez jamais de pièces endommagées.

Puis-je installer ce support sur un mur en placo avec montants métalliques ?

Non, ce produit n'est pas conçu pour les montants métalliques. Le manuel indique clairement de ne pas l'utiliser sur ce type de mur. Pour les montants en bois ou le béton uniquement.

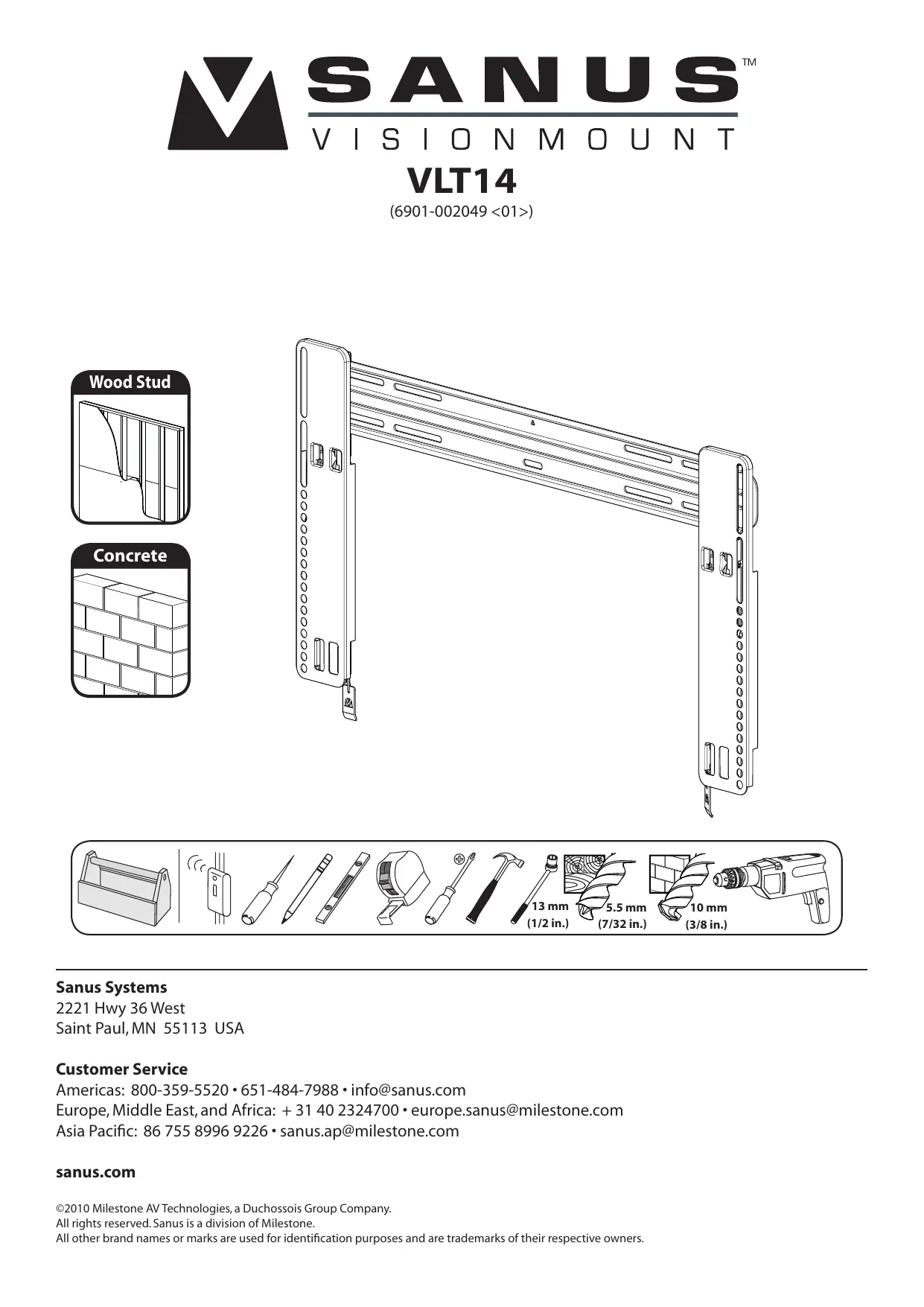

MODE D'EMPLOI VLT14 SANUS

Capacité de charge: 56.7 kg (125 lbs) Inclinaison: -10°

ATTENTION: Évitez les dommages matériels et les blessures!

• Ne pas utiliser ce produit à d'autres fins que celles spécifiées par fabricant. Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support. Ce produit n'est pas conçu pour être utilisé sur des murs dont les montants sont en métal! Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle du fabricant. Fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

Pièces et matériel fournis

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de. Ne returnrez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées !

Installation des supports du téléviseur

Avant de commencer, serrez à la main les vis dans les orifices filés au dos du téléviseur. Assurez-vous qu'il y a suffisamment de filets pour installer solidement les supports de sur le moniteur. Si vous sentez une résistance, arrêtez immédiatement et contactez le Service à la clientèle.

ATENTION: Évitez les dommages matériels et les blessures! Utilisez la combinaison la plus courte possible de vis et d'entretoise nécessaire. L'utilisation de quincaillerie trop longue pourrait endommager les composantes internes de votre moniteur.

Pour les téléviseurs dont l'arrête est plat ou sans obstruction, assurez-vous que les supports sont à l'horizontal derrière le téléviseur. Si vous avez besoin de plus d'espace à cause des câbles, de creux ou de protubérances, consultez les options d'installation (1-2 ou 1-3) utilisant des entretoises.

Pour les téléviseurs dont l'arrière est irrégulier ou obstrué. Assurez-vous que les supports sont à l'horizontal (à niveau) derrière le téléviseur. Si vous avez besoin de plus d'espace à cause des câbles, de creux ou de protubérances, reportez-vous à l'option d'installation 1-3.

Pour les téléviseurs dont l'arrière est irrégulier ou obstrué. Assurez-vous que les supports sont à l'horizontal (à niveau) derrière le téléviseur.

• Les configurations standard sont illustrées. Consultez le Service à la clientèle pour toute application particulière ou si vous avez des doutes quant à la quincaillerie à utiliser.

Pour obtenir de l'aide afin de déterminer l'emplacement de la plaque murale, consultez le site sanus.com sous la rubrique « Height Finder »

2: Installation sur des murs avec montants de bois

ATTENTION: Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Afin d'éviter tout dommage matériel ou blessure :

Ne pas trop serrer les boulons tire-fond [04]. Tout matériel de revêtement de mur ne doit pas excéder 16 mm (5/8 in.). Les avant-trous DOIVENT être percés à une profondeur de 75 mm (3 po) à l'aide d'un foret de 5,5 mm (7/32 po).

Montage sur des murs à ossature de bois - Voir les mises en garde à l'étape 2.

1. Trouvez les montants. Vérifiez le centre du montant à l'aide d'un point ou d'un clou fin ou utilisez un détecteur de montants bord à bord.
2. Mettez la plaque murale [01] à niveau et marquez l'emplacement des trous.
3. Percez des avant-trous tel qu'illustré.
4. Serrez les boulons tire-fond [04] jusqu'à ce que les rondelles [05] s'appuient fermement sur la plaque murale [01].

Pour obtenir de l'aide afin de déterminer l'emplacement de la plaque murale, consultez le site sanus.com sous la rubrique « Height Finder »

2-1: Montage sur béton coulé ou sur blocs de béton

ATTENTION: Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond. Afin d'éviter tout dommage matériel ou blessure :

Assurez-vous que les douilles à expansion [06] ne dépassent pas de la surface de béton. Les avant-trous DOIVENT être percés à une profondeur de 75mm (3 po) à l'aide d'un foret de 10 mm (3/8 po). Montez la plaque murale directement sur la surface de béton. Ne jamais encer dans le mortier entre les blocs. Ne pas trop serrer les boulons tire-fond [04].

Montage sur béton coulé ou sur blocs de béton - Voir les mises en garde à l'étape 2.

1. Mettez la plaque murale à niveau et marquez les emplacements des trous.
2. Percez des avant-trous tel qu'illustré.
3. Insérez d'abord les douilles à expansion des boulons tire-fond [05], puis insérez ensuite les boulons tire-fond [04].
4. Serrez les boulons tire-fond [04] jusqu'à ce que les rondelles [05] s'appuient fermement sur la plaque murale [01].

Suspendez le téléviseur sur la plaque murale

Ajuster la tension d'inclinaison vers le haut / le bas

1. Tirez les pattes (b) vers le bas et
2. Tirez doucement sur votre téléviseur pour l'éloigner du mur, par le bas. Les appuis en retrait (k) tomberont en place.
3. Acheminez les câbles.
4. Tout en retenant le téléviseur, poussez les appuis en retrait (k) vers le haut.
5. Repoussez doucement le téléviseur vers le mur. Les appuis en retrait se remettront en place.

Milestone AV Technologies et ses sociétés affiliées et ses filiales (collectivement dénommées « Milestone »), se sont efforcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne parait pas non plus à toute éventualité relatives à l'installation ou à l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.
