MODE D'EMPLOI VLF220 SANUS

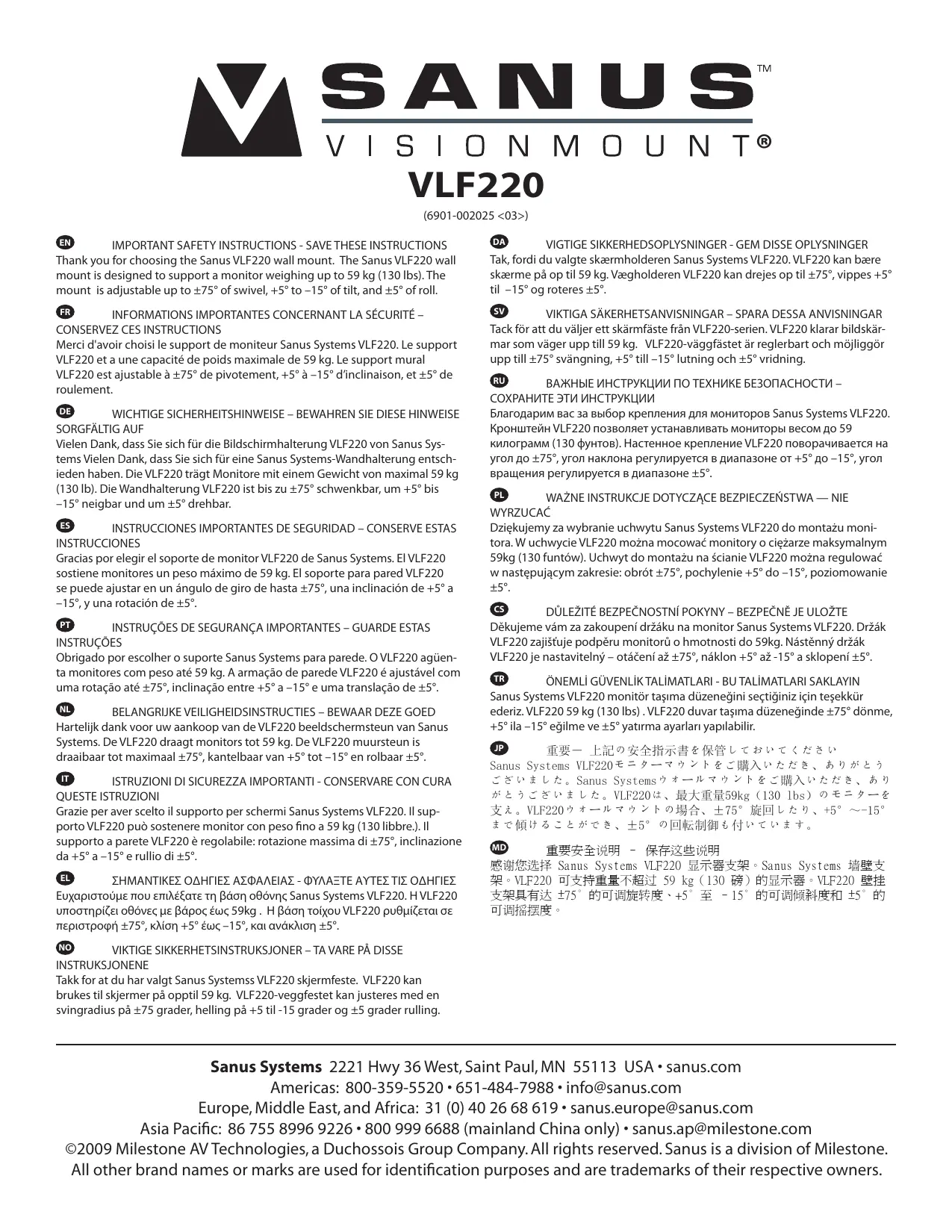

Merci d'avoir choisi le support de moniteur Sanus Systems VLF220. Le support VLF220 et a une capacité de poids maximale de 59 kg. Le support mural VLF220 est ajustable à ±75° de pivotement, +5° à –15° d’inclinaison, et ±5° de roulement.

Ne pas utiliser ce produit à d’autres fins que celles spécifiées par Sanus Systems.

Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support.

Ce produit est conçu seulement pour être installé sur un mur dont la charpente est en bois!

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l’utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle de Sanus Systems.

Pièces et matériel fournis Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne retournez pas les pièces endommagées à votre revendeur. N’utilisez jamais de pièces endommagées !

Fixation sur montants de bois ATTENTION! Évitez de possibles blessures corporelles ou dommages matériels ! Ne pas trop serrer les boulons tire-fond [26]. Serrez les tire-fond [26] uniquement jusqu’à ce que les rondelles [25] soient appuyées contre la plaque murale [02]. Tout matériel couvrant le mur ne doit pas excéder 16 mm. Installez la plaque murale près d’une prise de courant. Assurez-vous que le support mural ne bloque pas l’accès à la prise de courant. Le téléviseur se déplace de 8.25 cm (3.25po) entre la position « Repos » et l’extension complète.

Installez l’assemblage du bras [03] dans la plaque murale [02].

Réglez la plaque du moniteur afin de l’adapter au patron de trous de votre moniteur. Assurez-vous que la colonne centrale est alignée avec le centre du moniteur.

Installation des étriers Remarque : Pour les téléviseurs ayant une configuration de trous de 400 x 400, consultez la page 16.

Avant d’installer les supports, déterminez le diamètre des boulons pour le type de votre téléviseur :

Pour les téléviseurs dont l’arrière est plat ou sans obstruction, consultez l’étape 4-1

Pour les téléviseurs dont l’arrière est irrégulier ou obstrué, consultez l’étape 4-2 ou 4-3. Si vous avez besoin de plus d’espace à cause des câbles, des creux ou des protubérances, consultez l’une des options d’installation (4-2 ou 4-3) utilisant des entretoises.

Assurez-vous que les brides de montage sont à l’horizontale derrière le moniteur. Les configurations standard sont illustrées. Consultez le service à la clientèle pour des applications particulières. ATTENTION: Utilisez la combinaison la plus courte de vis et d’entretoise nécessaire pour contourner toute obstruction ou permettre l’installation d’un moniteur dont l’arrière est incurvé. L’utilisation de quincaillerie trop longue pourrait endommager les composantes internes de votre moniteur.

Pour les téléviseurs avec un espacement de 400 x 400mm, retirez les barres de support et les fixations verrouillables (c) avant de terminer l’étape de fixation du support. Une fois les supports fixés au téléviseur, resserrez à nouveau les fixations verrouillables (c) et insérez les barres de support.

Position arms so one elbow is pressed against the wall. Tighten the tension adjustment [T] to prevent the arms from moving while installing the monitor bracket. Attach the monitor bracket [01] to the arm assembly [03]. There is an audible click when the parts are correctly assembled. Install and tighten locking screw [22]. HEAVY! You will need assistance with this step. Placez les bras pour qu’un coude s’appuie sur le mur. Serrez le dispositif de réglage de tension [T] de façon à immobiliser les bras durant l’installation de la bride de montage du moniteur. Installez la bride de montage du moniteur [01] sur l’assemblage du bras [03]. Vous devriez entendre un clic lorsque les pièces sont correctement assemblées. Installez les vis de blocage [22]. TRÈS LOURD ! Cette étape requiert deux personnes.

Enlevez les caches des bras en appuyant sur l’avant de chaque cache, ce qui devrait faire sortir l’arrière du cache. Allongez complètement les bras et faites passer les câbles dans les bras. Laissez suffisamment de jeu pour éviter que les câbles soient étirés lorsque les bras sont déplacés.

Installer les couvercles supérieur et inférieur.

A : Réglez la tension de pivotement à gauche/droite. B : Réglez la tension d’inclinaison vers le haut/bas. C : Réglez la tension d’extension/rétraction des bras. ATTENTION: N'enlevez jamais complètement l’écrou de tension [A]. Assurezvous que le filetage est visible au-dessus de l’écrou.

Pour mettre le moniteur à niveau, desserrez les deux vis à l’arrière de la tête. Réglez la position du moniteur pour qu’il soit de niveau. Resserrez les vis.

Milestone AV Technologies et ses sociétés affiliées et ses filiales (collectivement dénommées « Milestone »), se sont efforcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas que les informations qu’il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l’installation ou à l’utilisation de ce produit. Les informations contenues dans ce document peuvent faire l’objet de modifications sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Milestone n’assume aucune responsabilité quant à l’exactitude, l’exhaustivité ou la suffisance des informations contenues dans ce document.
