VISIONMOUNT LCD WALL MOUNT-VM3 - Support mural pour télévision SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour télévision
Marque	SANUS
Modèle	VISIONMOUNT LCD WALL MOUNT-VM3
Compatibilité VESA	75/100 mm
Poids maximal supporté	13,6 kg (30 lb)
Distance maximale du mur	38,1 cm (15 po)
Inclinaison et pivotement	Oui, réglables sans outil
Matériau	Acier peint
Fixation murale	Pour ossature bois (tire-fonds fournis)
Outils nécessaires	Perceuse, mèche 0,5 cm (3/16 po), tournevis cruciforme, clé Allen
Contenu du coffret	Support d'écran (a), plaque murale (c), boulons M4x10 (e), tire-fonds (d), clé Allen (b), rondelles (g,i), capuchon (h), bouton (j), boulons de rechange (f)
Installation	Perçage de 2 trous dans un montant mural
Entretien et nettoyage	Essuyer avec un chiffon doux sec
Sécurité	Ne pas dépasser la charge maximale ; faire appel à un professionnel en cas de doute
Pièces détachées	Disponibles via distributeurs agréés ou www.sanus.com

FOIRE AUX QUESTIONS - VISIONMOUNT LCD WALL MOUNT-VM3 SANUS

Quel est le poids maximal supporté par ce support ?

Le poids maximal supporté est de 13,6 kg (30 lb).

Ce support est-il compatible avec mon téléviseur ?

Il est compatible avec les téléviseurs respectant la norme VESA 75 ou 100 mm et pesant moins de 13,6 kg.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec une mèche de 0,5 cm (3/16 po), d'un tournevis cruciforme et de la clé Allen fournie.

Puis-je installer ce support sur un mur en béton ?

Le matériel fourni est prévu pour une ossature de bois. Pour d'autres types de mur (béton, brique), consultez un professionnel ou une quincaillerie.

Comment fixer le support d'écran au téléviseur ?

Utilisez les boulons M4 x 10 (e) fournis pour fixer le support d'écran (a) à l'arrière du téléviseur, en vous assurant que l'ouverture conique est orientée vers le bas.

Comment installer la plaque murale ?

Repérez un montant mural à l'aide d'un détecteur, puis percez deux trous de 6,4 cm de profondeur. Fixez la plaque murale (c) avec les tire-fonds (d) et serrez avec la clé Allen.

Le téléviseur peut-il être incliné ou pivoté ?

Oui, après installation, vous pouvez incliner et faire pivoter le téléviseur sans outil grâce au système de boutons.

Comment régler la tension du support ?

Tournez les boutons (j) dans le capuchon pour ajuster la tension. Pour une charge lourde, remplacez les boutons par les boulons de rechange (f) et serrez à la clé Allen.

Quelle est la distance maximale du mur ?

Le support permet d'éloigner le téléviseur jusqu'à 38,1 cm (15 po) du mur.

Où puis-je obtenir des pièces de rechange ?

Contactez SANUS au 1-800-359-5520 (É.-U.) ou 31 (0) 20 5708938 (Europe), ou visitez www.sanus.com.

MODE D'EMPLOI VISIONMOUNT LCD WALL MOUNT-VM3 SANUS

Instructions d'assemblage pour le modèle: VM3

Nous vous remercions d'avoir choisi un montant Vision Mount de Sanus Systems. Ce produit est conçu pour fixer au mur des téléviseurs LCD compatibles à VESA 75/100 d'un poids maximum de 13,6kg (30 lb). Il vous permet d'incliner et de faire pivoter sans effort votre nouveau téléviseur jusqu'à dans n'importe quelle direction ainsi que de l'éloigner de 38,1 cm (15 po) du mur sans utiliser d'outils. Vérifiez soigneusement qu'il n'y a aucune pièce manquante ou défectueuse. N'utilisez jamais de pièces défectueuses. Une installation incorrecte pourrait entraîner des dommages ou des blessures graves. Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi aller sur notre site Web au www.sanus.com. Nous pourrons répondre rapidement à toute question concernant l'installation ou des pièces manquantes ou endommagées. Les pièces de rechange de produits Sanus achetés auprès de distributeurs agréés vous seront livrées directement.

Outils nécessaires: Perceuse avec mèche de 0,5cm (3/16 po), tournevis cruciforme

Les pièces et le matériel : *Non illustré en grandeur réelle

(1) Support d'écran - a*

(4) Boulon de remplacement de bouton - f

(1) Capuchon - h

(1) Petite rondelle - i

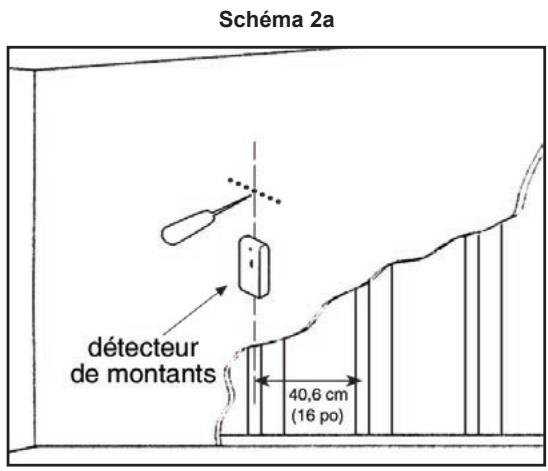

(1) Bouton - j Etape 1 - Fixation au téléviseur : Fixez le support d'écran (a) à l'arrière de votre téléviseur LCD à l'aide du boulon M4 x 10 (e), tel qu'illustré au schéma 1. Insérez 4 boulons à travers le support d'écran et serrez-les bien dans la configuration de montage VESA pour insertion de boulons à l'arrière du téléviseur. Assurez-vous que l'ouverture la plus large du trou conique du support d'écran est orientée vers le bas du téléviseur. Etape 2 - Fixation au mur : Le matériel de fixation pour ossature de bois est fourni. Pour tous les autres montages, communiquez avec un entrepreneur local ou une quincaillerie. Servez-vous d'un détecteur de montants de haute qualite pour repeler un montant. Il est preferable de vérifier l'emplacement des montants à l'aide d'un poincon ou d'un clou mince tel qu'indiqué au schema 2a. Servez-vous de la plaque murale (c) comme modele pour marquer les deux emplacements de trous sur le mur. Assurez-vous que les trous sont alignés verticalement et centres sur le montant. Perceu au préalable deux trous d'une profondeur de 6,4cm (2,5 po) à l'aide d'une mèche de 0,5cm (3/16 po). Fixez la plaque murale au mur à l'aide des deux tire-fonds (d), tel qu'illustré sur le schema 2b. Serrez les tire-fonds fermement a l'aide de la clé Allen (b).

Scheme 2b

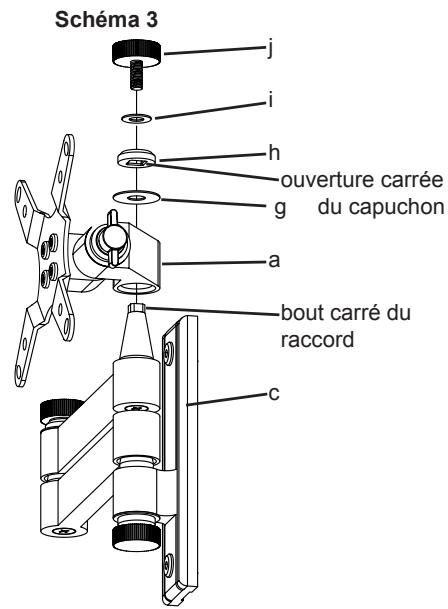

Étape 3 - Ajout du support d'écran à la plaque murale : Une fois le téléviseur LCD fixé au support d'écran (a) et la plaque murale (c) correctement installée, placez le trou conique du support d'écran sur le raccord conique de la plaque murale. Cette procédure est illustrée sans le téléviseur sur le schéma 3 afin que vous puissiez moins distinguer les pièces. Assurez-vous que le support d'écran est bien logé sur la plaque murale. Ajoutez la grosse rondelle (g). Ajoutez ensuite le capuchon (h). Assurez-vous que l'ouverture carrée du capuchon enveloppe bien le bout carré du raccord de la plaque murale. Insérez enfin le bouton (j) dans la petite rondelle (i), dans le capuchon et dans le raccord conique. Vous pouvez à présent régler chacun des boutons au niveau de tension voulu.

Remarque : Pour une installation dans un organisme institutionnel ou prévue pour supporter une lourde charge, utilisez un boulon de remplacement de bouton (f) à la place de chaque bouton et serrez-les à l'aide de la clé Allen fournie. Ceci permettra d'avoir plus de tension tout en étant capable de régler la position du téléviseur.
