Type de produit	Support mural pour écran LCD
Compatibilité	Écrans LCD de 32 à 70 pouces
Capacité de charge	Jusqu'à 68 kg
VESA	Compatible avec les normes VESA 200x200, 300x300, 400x200, 400x400
Inclinaison	Inclinaison de -5° à +15°
Rotation	Rotation à 180°
Dimensions du produit	Dimensions variables selon l'installation
Poids du produit	Environ 5,5 kg
Matériaux	Acier robuste et finition en peinture époxy
Installation	Installation murale avec matériel inclus
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Garantie	Garantie limitée de 5 ans
Informations de sécurité	Respecter les instructions d'installation pour éviter les accidents

FOIRE AUX QUESTIONS - VISIONMOUNT LCD WALL MOUNT-MF203 SANUS

Comment installer le SANUS VISIONMOUNT LCD WALL MOUNT-MF203 ?

Pour installer le SANUS VISIONMOUNT, commencez par choisir un emplacement solide sur le mur. Utilisez un niveau pour vous assurer que le support est droit, puis marquez les emplacements des trous de vis. Percez les trous, fixez le support au mur avec les vis fournies, et enfin accrochez votre téléviseur sur le support.

Quelle est la capacité de poids maximale du SANUS VISIONMOUNT ?

Le SANUS VISIONMOUNT LCD WALL MOUNT-MF203 peut supporter des téléviseurs pesant jusqu'à 34 kg.

Est-ce que le SANUS VISIONMOUNT est compatible avec tous les téléviseurs ?

Le SANUS VISIONMOUNT est compatible avec la plupart des téléviseurs LCD et LED ayant des tailles de 32 à 50 pouces, mais il est important de vérifier les dimensions de montage VESA de votre téléviseur avant l'achat.

Comment régler l'inclinaison du SANUS VISIONMOUNT ?

L'inclinaison du SANUS VISIONMOUNT peut être ajustée à l'aide des boutons de réglage situés sur le support. Assurez-vous que le téléviseur est bien fixé avant de procéder aux ajustements.

Le SANUS VISIONMOUNT peut-il être monté sur tous les types de murs ?

Le SANUS VISIONMOUNT peut être monté sur des murs en béton, en briques ou en bois. Il est recommandé d'utiliser des chevilles adaptées pour des murs creux.

Où puis-je trouver le manuel d'instructions pour le SANUS VISIONMOUNT ?

Le manuel d'instructions est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de SANUS dans la section support.

Que faire si mon téléviseur tremble ou bouge sur le support ?

Si votre téléviseur tremble ou bouge, vérifiez que toutes les vis sont bien serrées et que le support est correctement installé. Assurez-vous également que le téléviseur est bien fixé au support.

Puis-je utiliser le SANUS VISIONMOUNT pour un téléviseur incurvé ?

Le SANUS VISIONMOUNT est principalement conçu pour les téléviseurs plats. Pour les téléviseurs incurvés, veuillez consulter le fabricant pour vérifier la compatibilité.

MODE D'EMPLOI VISIONMOUNT LCD WALL MOUNT-MF203 SANUS

Merci d'avoir acheté le dispositif de fixation murale VisionMountTM MF203 de Sanus Systems. Le MF203 est conçu pour suspendre des écrans plats LCD pesant jusqu'à 27 kg (60 lb) sur un mur vertical. Il s'agit d'un support multi-positions qui permet de tourner le téléviseur de, de l'incliner de ± 15^ et de le faire pivoter de ± 15^.

N'utilisez pas ce produit à une fin non spécifiée expressément par Sanus Systems. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Sanus Systems ou un installateur qualifié. Sanus Systems n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrecte.

La taille et le poids du téléviseur ne doivent pas dépasser 94 cm (37 pouces) de diagonale et 27 kg (60 lb). Le mur doit être capable de supporter cinq fois le poids combiné du téléviseur et du support mural.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne returnez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées!

Ce produit contient des composants de petite taille susceptibles de provoquer un étouffement en cas d'ingestion. Éloignez ces composants d'enfants en bas âge!

Le matériel de support mural fourni n'est pas conçu pour être installé sur des montants en métal ou de vieux murs constitués de blocs de centre. Si vous doutez de la nature de votre mur, consultez un installateur qualifié. L'installateur doit vérifier la sécurité de toute méthode d'installation ou de toute utilisation de matériel non fourni ou recommandé par Sanus Systems.

[01] x 1

[02] x 1

[03] x 1

[04] x 4

[05] x 1

[06] x 1

[07] x 1

[08] x 1

0.5 in. [09] x 1

0.5 in. [10] x 2

[11] x 2

[12] x 2

(1) [13] x 4

[14] x 4

[15] x 4

[16] x 4

[17] x 4

[18] x 4

[19] x 4

[20] x 4

[21] x 4

[22] x 4

[23] x 2

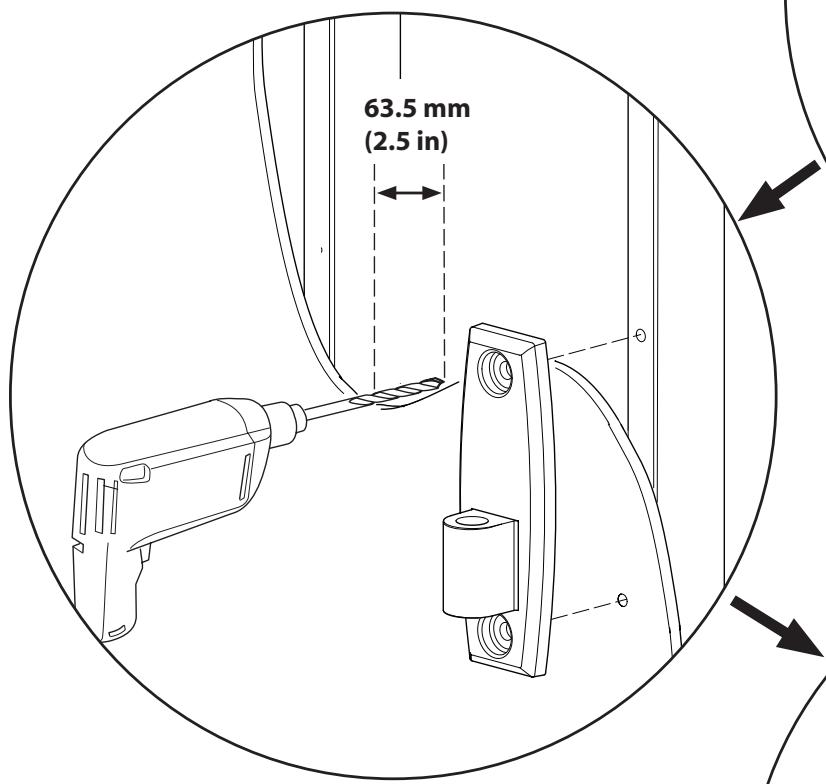

1-1

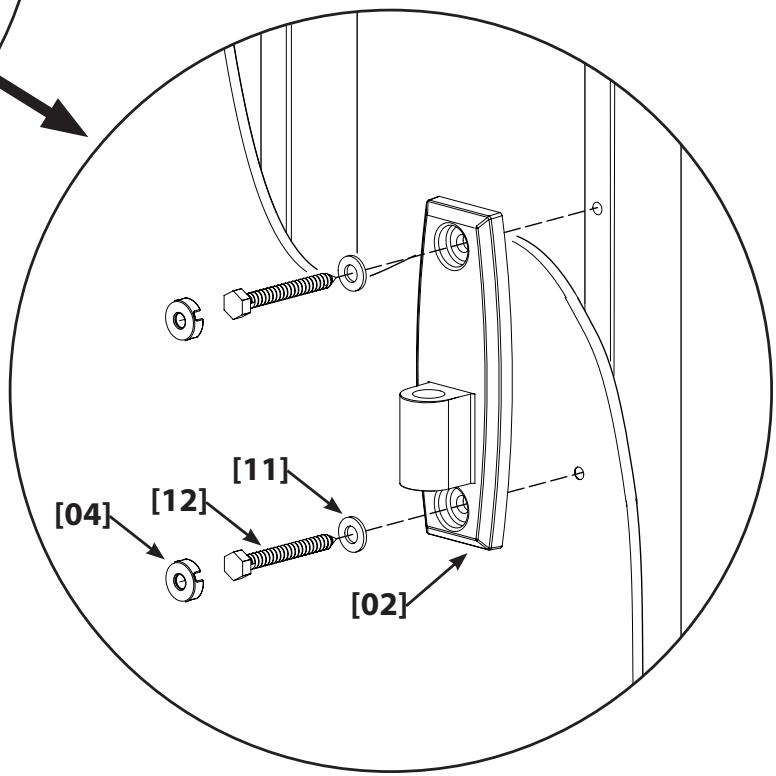

Ne pas serrer excessivement les tire-fonds [12]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

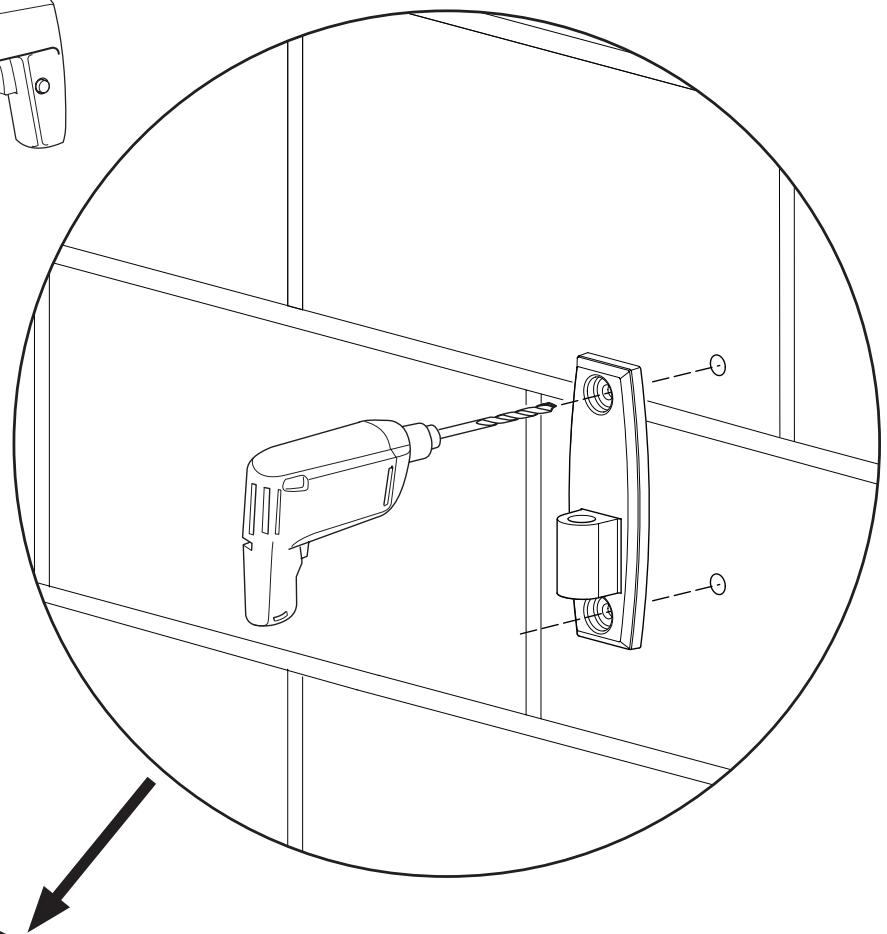

1-2

Ne pas serrer excessivement les tire-fonds [12]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

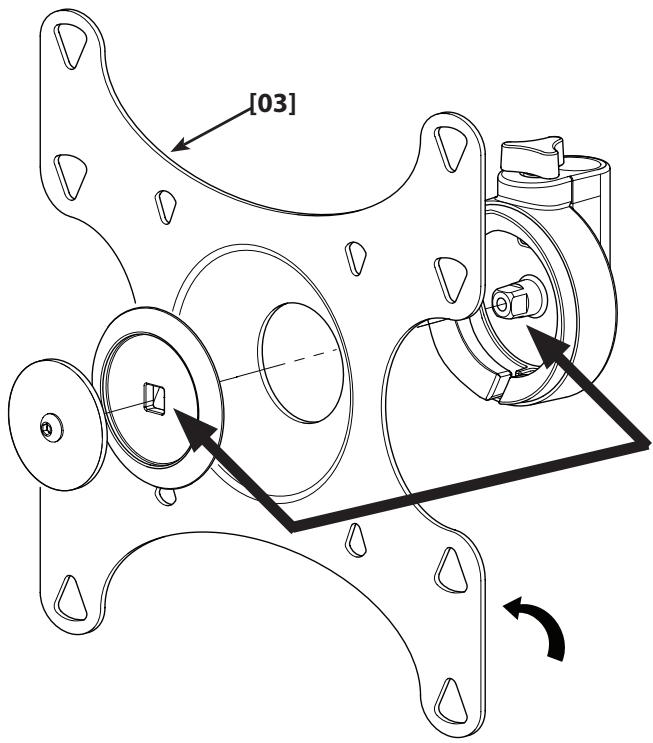

Si la configuration des perforations à l'arrête de votre téléviseur est plus espacée que celle de la plaque montée sur la plaque de 100 mm [01], enlevez la plaque et replacez-la par celle de 200 mm [03].

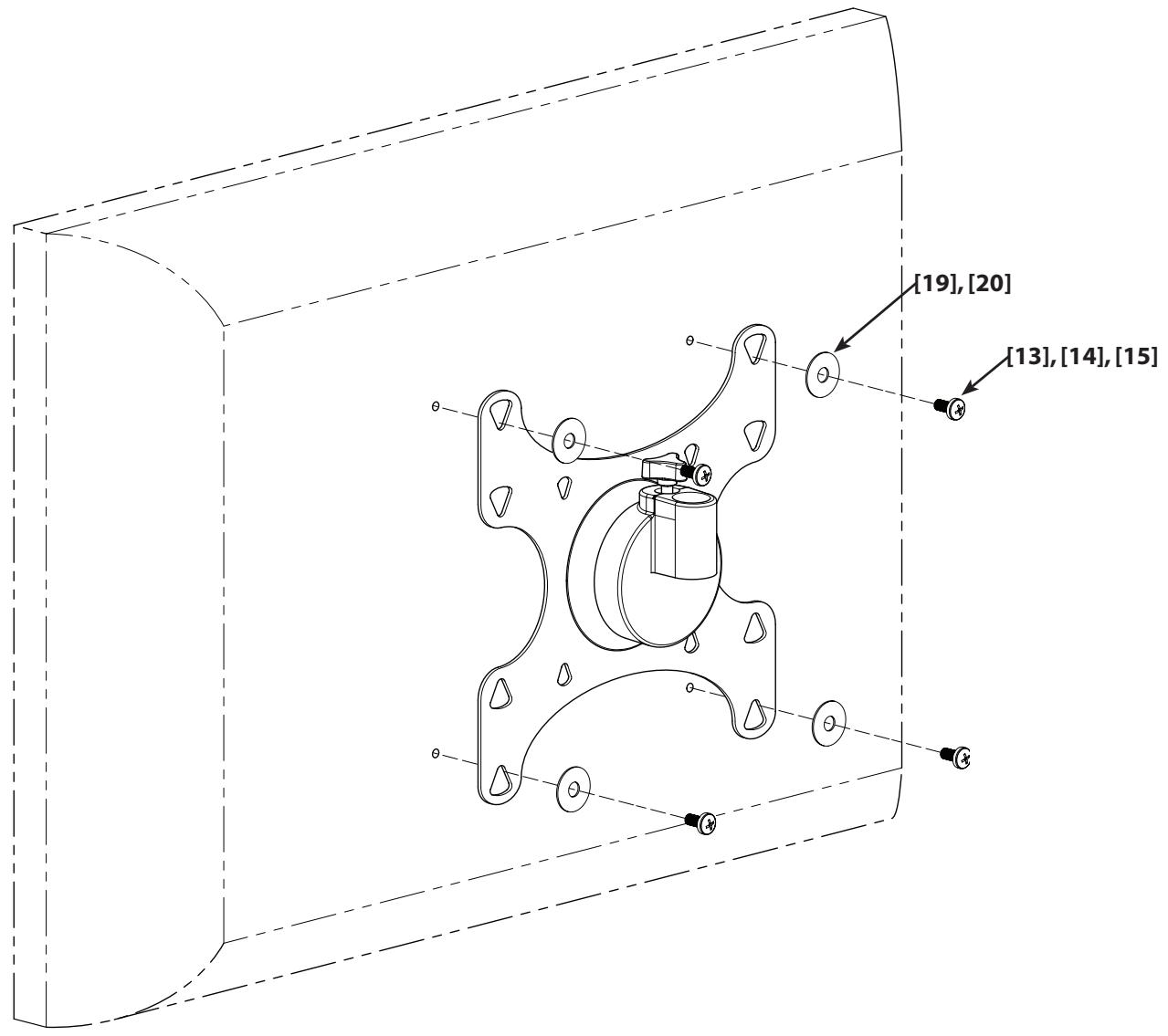

3-1

Téléviseur ou moniteur avec face arrière plate.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraudés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

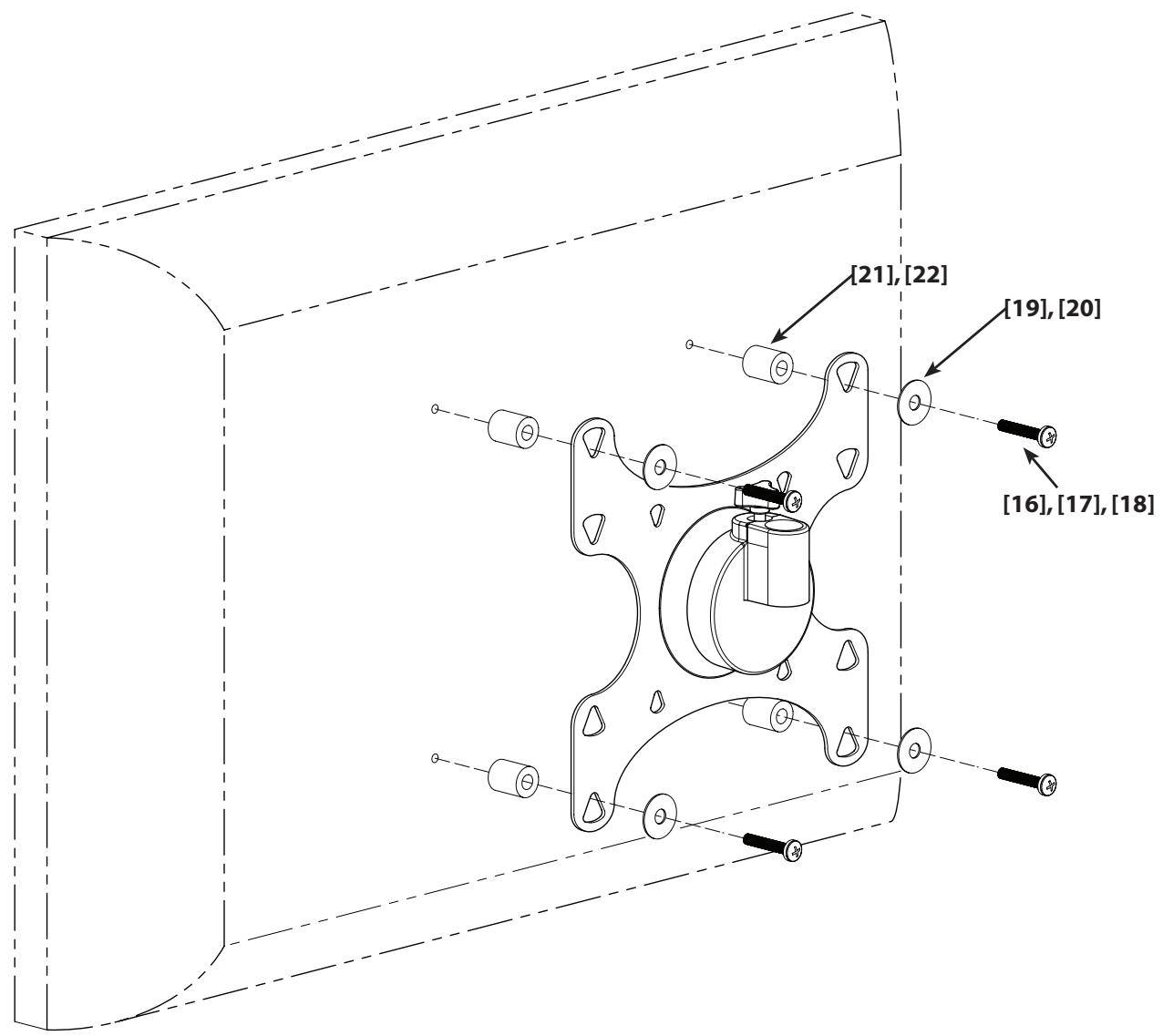

3-2

Téléviseur ou moniteur avec face arrondie bombée ou pourvue d'un obstacle.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraudés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

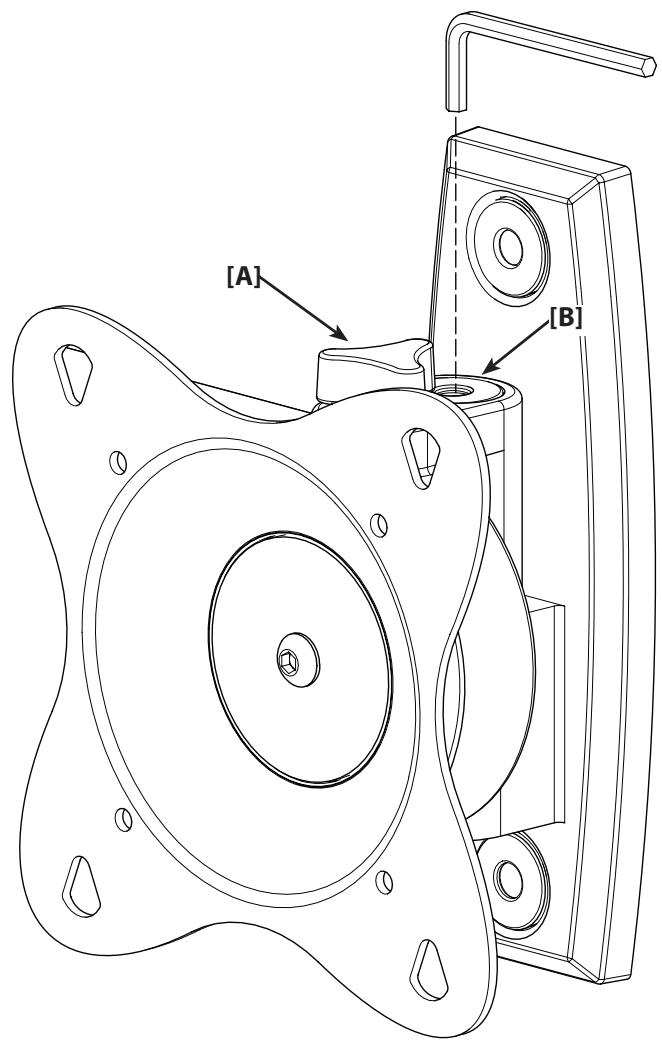

Utilisez le bouton de réglage de la tête [A] afin d'ajuster la tension requise pour incliner le téléviseur et le bouton de réglage du bras [B] pour ajuster la tension requise pour faire pivoter ou pour tourner le bras.

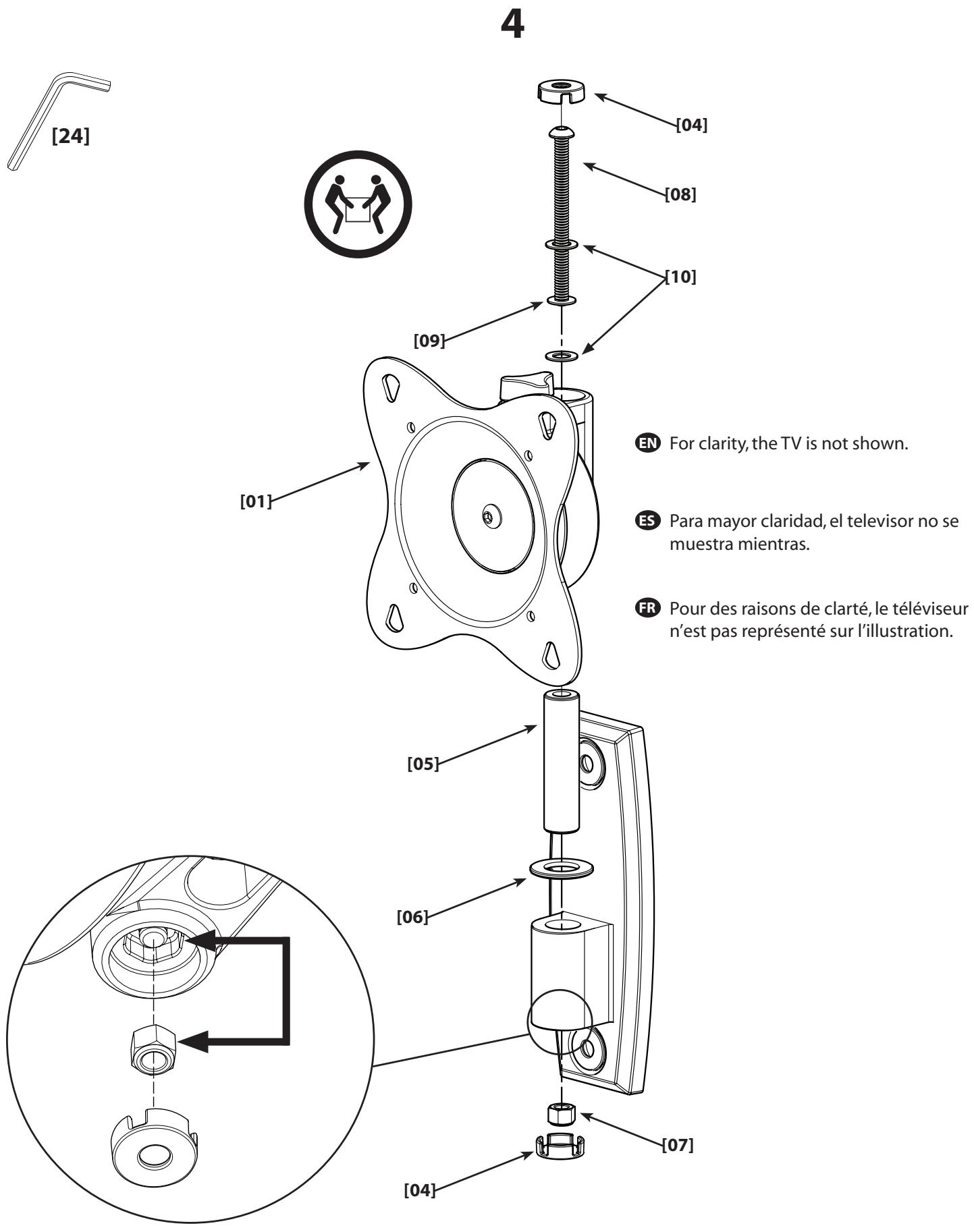

Autre méthode : Pour certaines installations, il peut être plus facile de monter le téléviseur sur l'assemblage de la tête [01] après avoir d'abord monté celle-ci sur la plaque murale [02].

7-1

7-2
