Type de produit	Support mural pour écran LCD
Marque	SANUS
Modèle	VISIONMOUNT LCD WALL MOUNT-MF202
Charge maximale	27 kg (60 lb)
Taille d'écran compatible	Jusqu'à 94 cm (37 pouces) de diagonale
Réglages	Inclinaison ±15°, rotation ±15°, pivotement ±15°
Type de mur	Montants bois (non adapté aux montants métalliques ou parpaings)
Matériau	Acier
Couleur	Noir (estimation)
Dimensions de la plaque murale	Environ 100 mm x 100 mm (standard VESA)
Contenu de l'emballage	Plaque murale, plaque de montage, vis, chevilles, matériel de fixation
Installation	Nécessite un niveau à bulle et une perceuse (non fournis)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Le mur doit supporter 5 fois le poids du téléviseur et du support. Vérifier les fixations régulièrement.
Réparabilité	Pas de pièces détachées spécifiques. Contacter le service client Sanus en cas de problème.
Garantie	Garantie constructeur limitée (se référer à la notice)

FOIRE AUX QUESTIONS - VISIONMOUNT LCD WALL MOUNT-MF202 SANUS

Quel est le poids maximum supporté par ce support ?

Le poids maximum supporté est de 27 kg (60 lb). Ne jamais dépasser cette limite pour éviter tout risque de chute.

Quelle est la taille d'écran maximale compatible ?

Ce support convient pour des écrans LCD jusqu'à 94 cm (37 pouces) de diagonale.

Quels sont les réglages possibles (inclinaison, rotation) ?

Le support permet une inclinaison de ±15°, une rotation de ±15° et un pivotement de ±15° pour un angle de vision optimal.

Ce support est-il adapté à tous les murs ?

Non, il est conçu pour une fixation sur des montants en bois. Ne pas utiliser sur des montants métalliques ou des murs en parpaings sans avis professionnel.

Faut-il percer le mur pour l'installation ?

Oui, l'installation nécessite de percer des trous dans le mur pour insérer les chevilles et fixer la plaque murale. Un niveau à bulle est recommandé.

Le matériel de fixation est-il fourni ?

Oui, le kit comprend des vis, chevilles et tire-fonds adaptés à une installation sur montants bois.

Puis-je installer ce support seul ?

L'installation peut être réalisée par une seule personne, mais il est conseillé d'être deux pour maintenir l'écran lors du montage.

Comment ajuster la tension de rotation ?

Utilisez le bouton de réglage [A] pour ajuster la tension nécessaire à la rotation du téléviseur.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle Sanus Systems. Ne retournez pas les pièces à votre revendeur.

Ce support est-il compatible avec une VESA 200x200 ?

Oui, la plaque de montage peut être remplacée par la plaque de 200 mm (réf. [03]) si les trous de votre écran sont plus espacés.

MODE D'EMPLOI VISIONMOUNT LCD WALL MOUNT-MF202 SANUS

FRC Merci d'avoir choisi le dispositif de fixation murale VisionMountTM MF202 de Sanus Systems. Le MF202 est conçu pour suspendre des écrans plats LCD pesant jusqu'à 27 kg (60 lb) sur un mur vertical. Il s'agit d'un support multi-positions qui permet de tourner le téléviseur de, de l'incliner de ± 15^ et de le faire pivoter de ± 15^.

N'utilisez pas ce produit à une fin non spécifiée expressément par Sanus Systems. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Sanus Systems ou un installateur qualifié. Sanus Systems n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

La taille et le poids du téléviseur ne doivent pas dépasser 94 cm (37 pouces) de diagonale et 27 kg (60 lb). Le mur doit être capable de supporter cinq fois le poids combiné du téléviseur et du support mural.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne returnez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées!

Ce produit contient des composants de petite taille susceptibles de provoquer un étouffement en cas d'ingestion. Éloignez ces composants d'enfants en bas âge!

Le matériel de support mural fourni n'est pas conçu pour être installé sur des montants en métal ou de vieux murs constitués de blocs de centre. Si vous doutez de la nature de votre mur, consultez un installateur qualifié. L'installateur doit vérifier la sécurité de toute méthode d'installation ou de toute utilisation de matériel non fourni ou recommandé par Sanus Systems.

[01] x 1

[02] x 1

[03] x 1

[04] x 1

[05] x 2

[06] x 2

[07] x 4

[08] x 4

[09] x 4

[10] x 4

[11] x 4

[12] x 4

[13] x 4

[14] x 4

[15] x 4

[16] x 4

[17] x 2

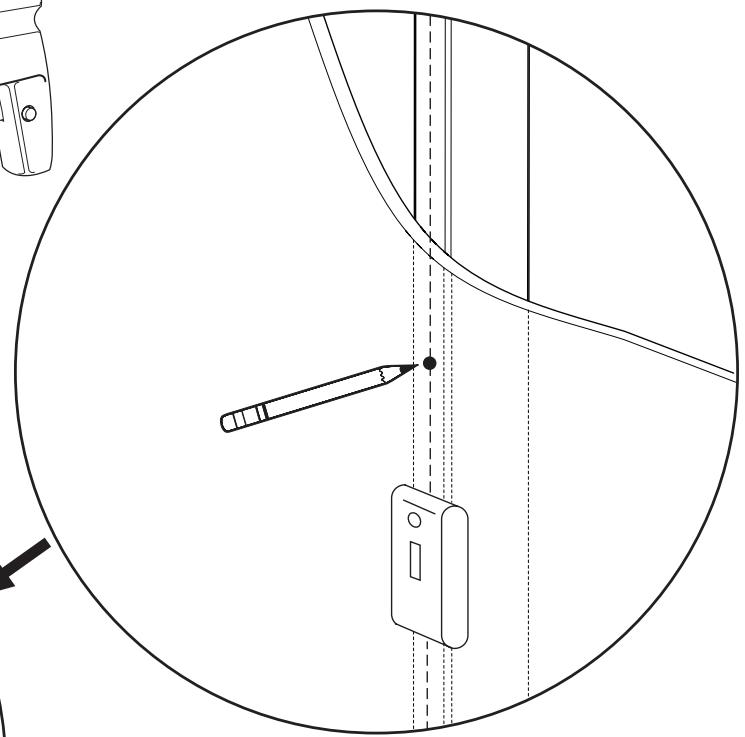

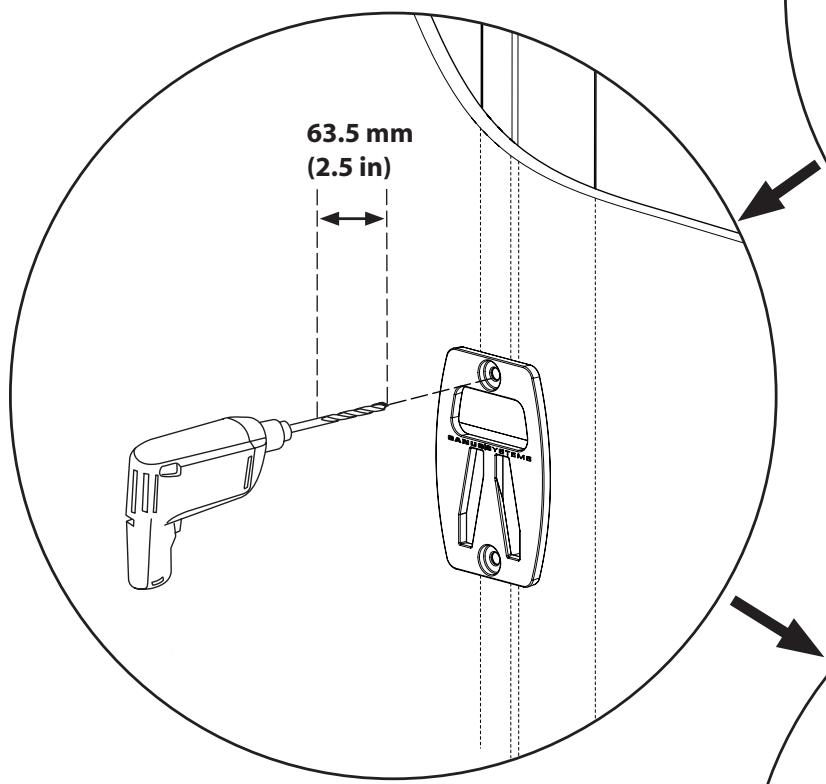

1-1

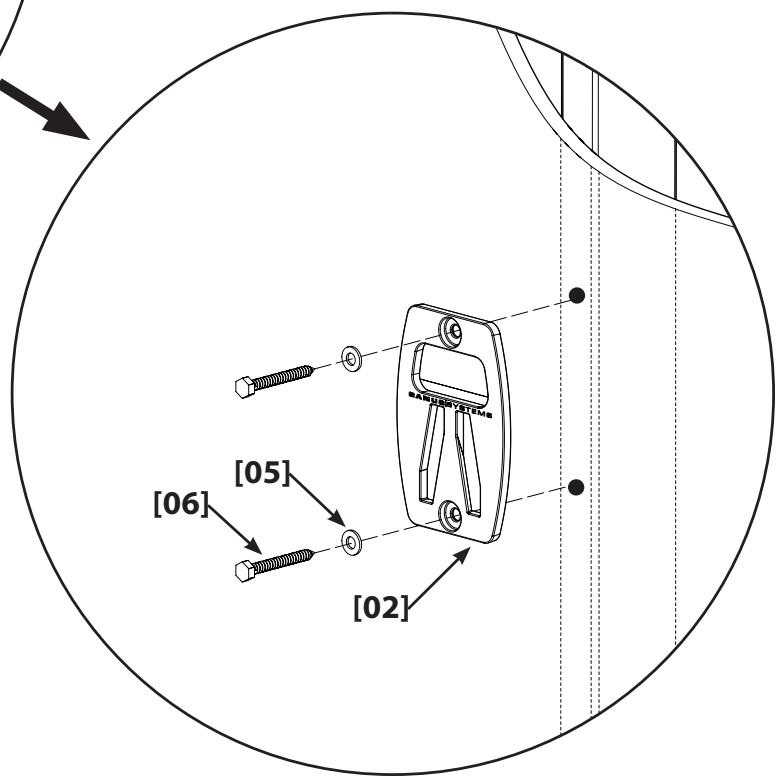

Ne pas serrer excessivement les tire-fonds [06]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

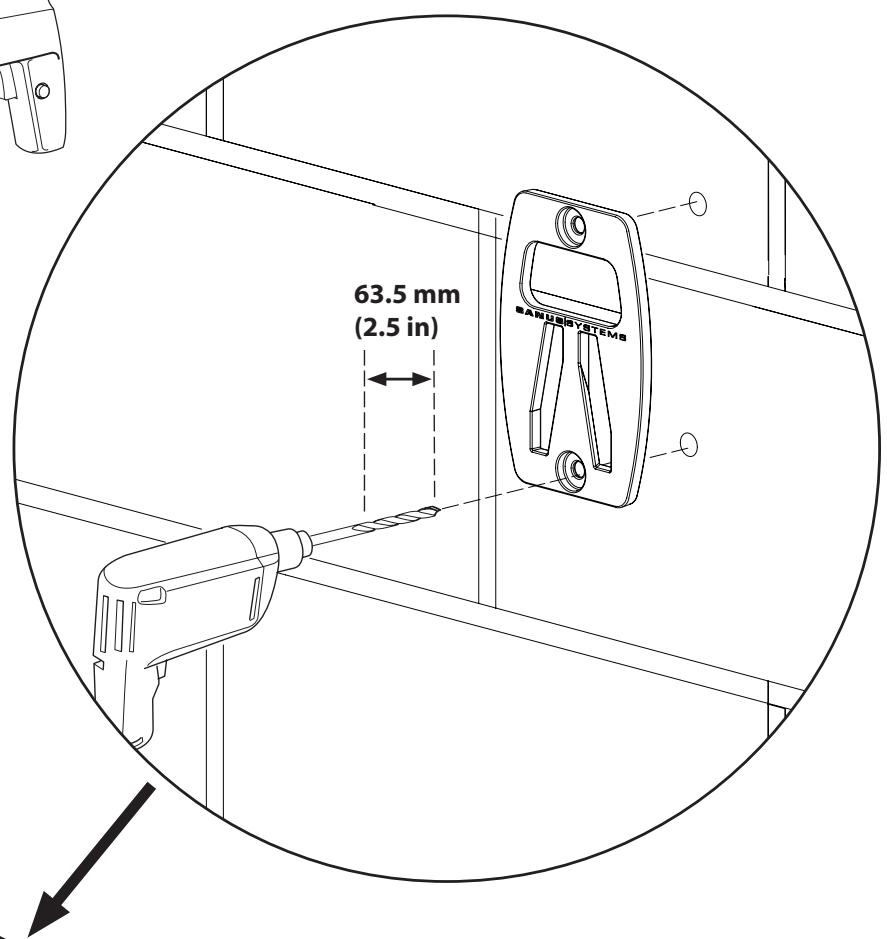

1-2

Ne pas serrer excessivement les tire-fonds [06]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

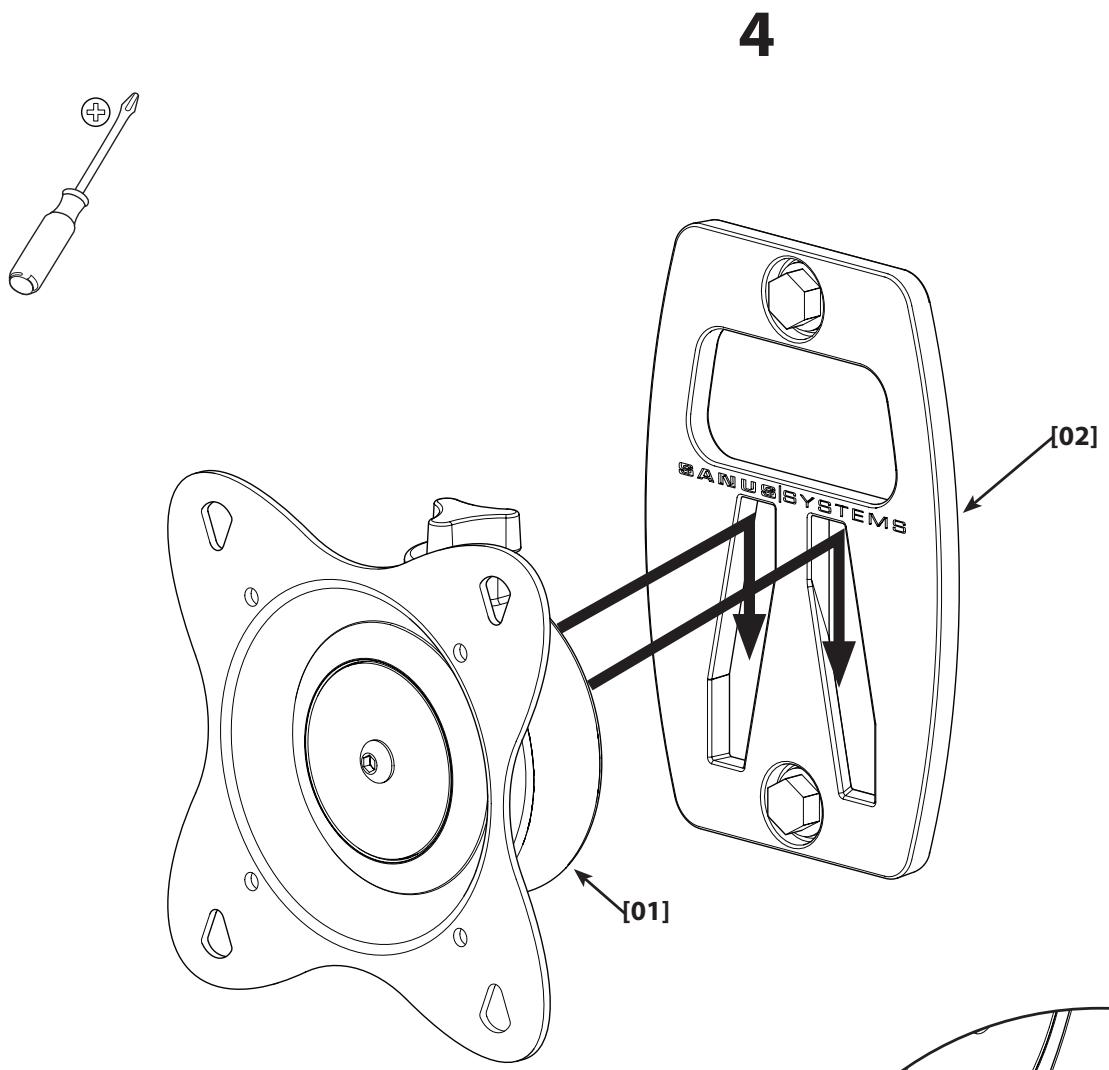

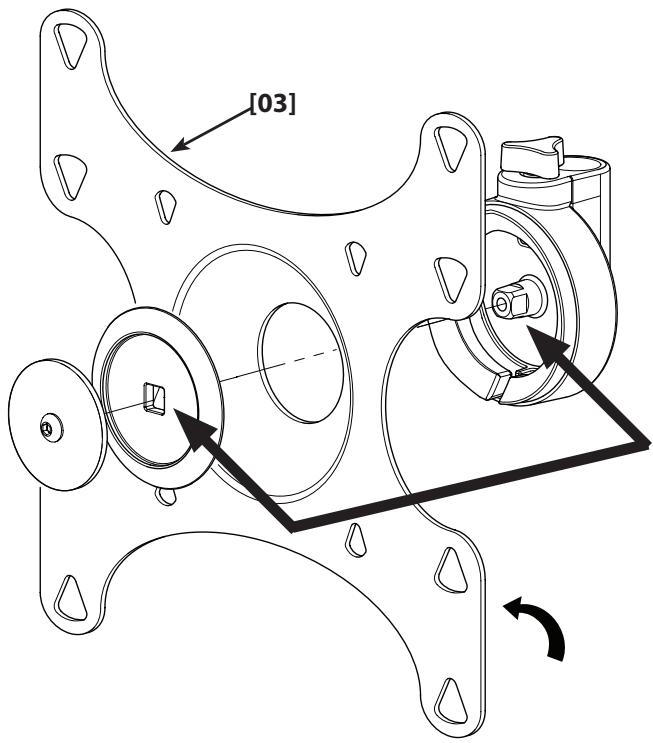

Si la configuration des perforations à l'arrière de votre téléviseur est plus espacée que celle de la plaque montée sur la plaque de 100 mm [01], enlevez la plaque et replacez-la par celle de 200 mm [03].

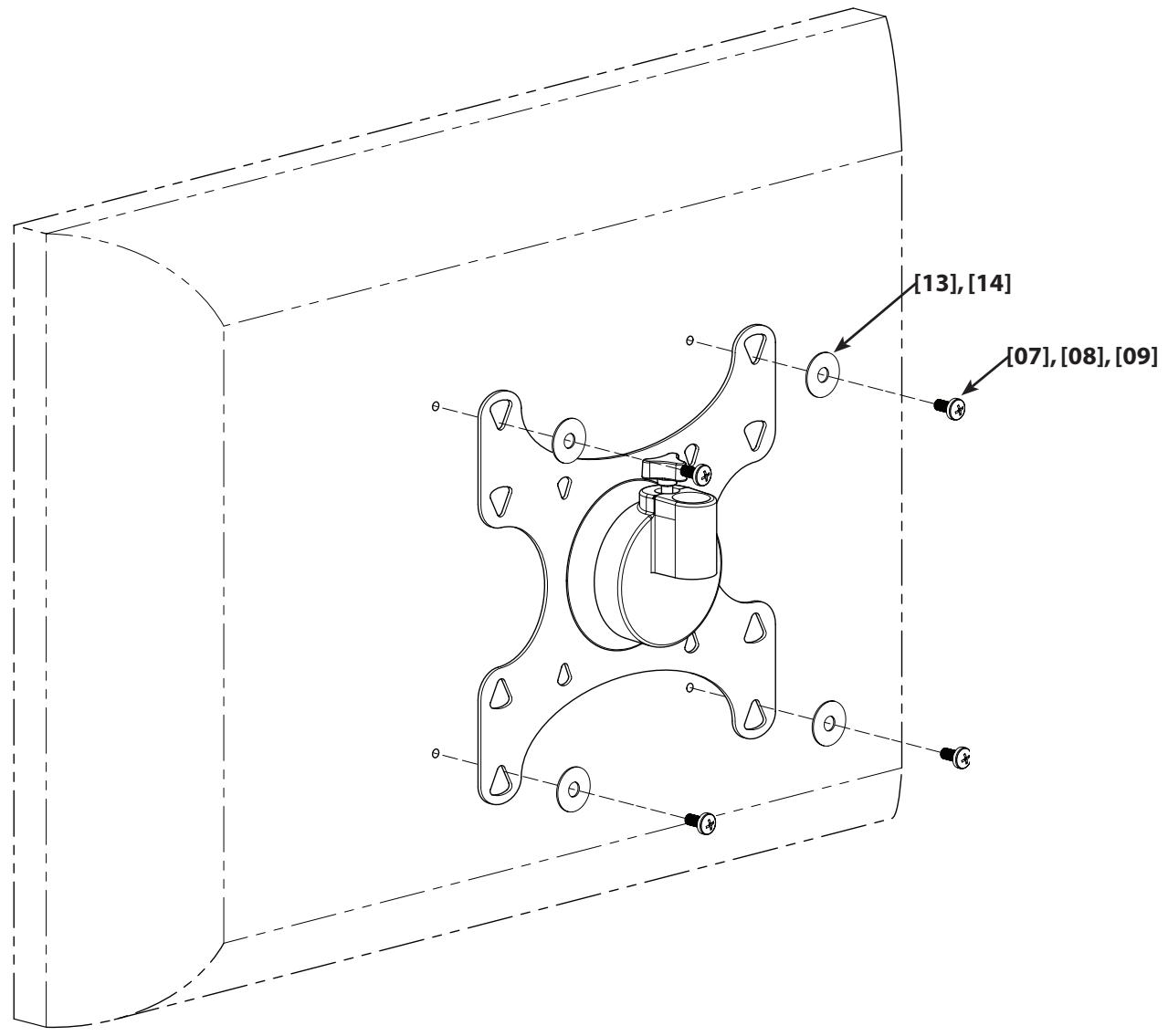

3-1

Téléviseur ou moniteur avec face arrière plate.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraudés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

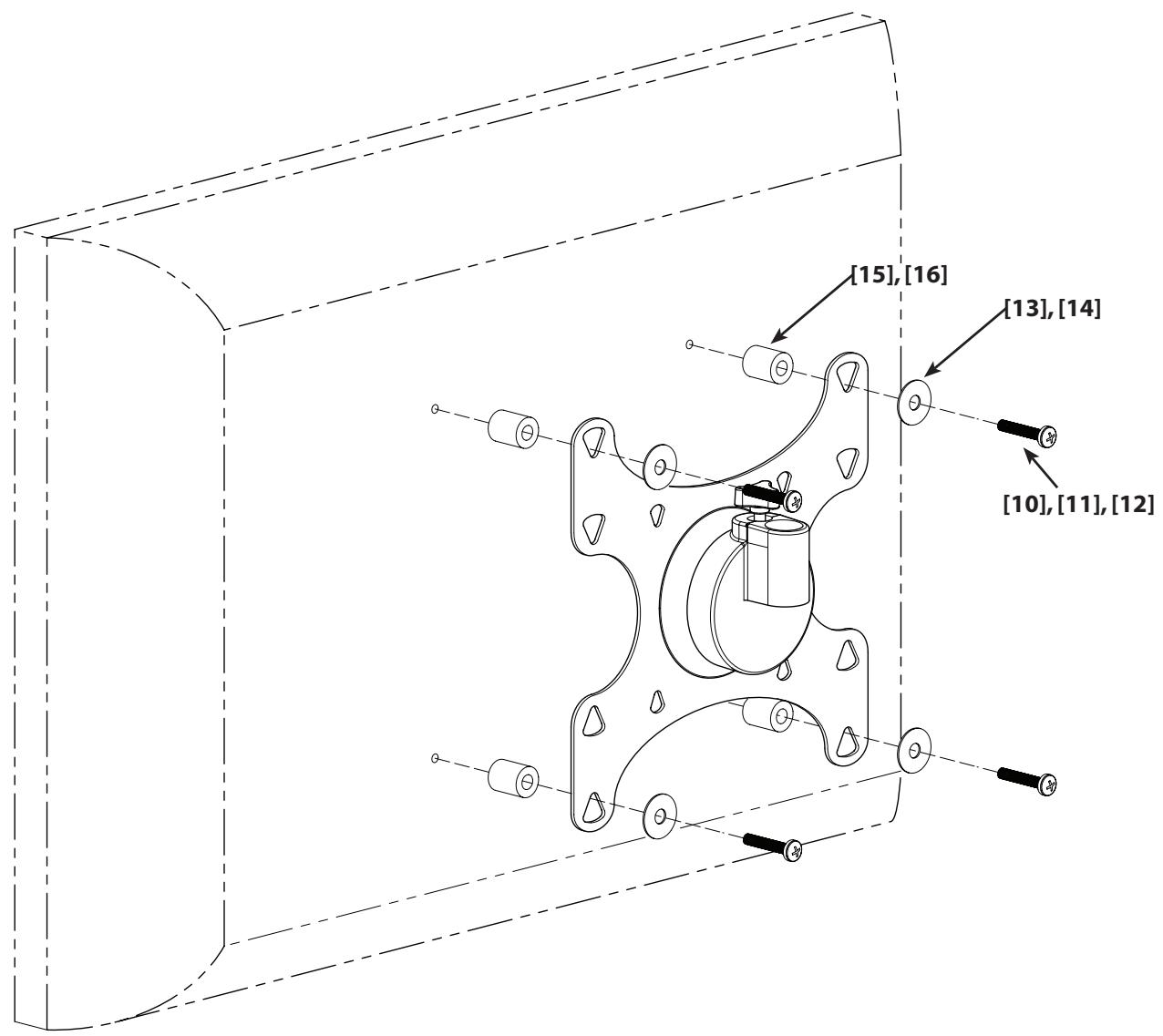

3-2

Téléviseur ou moniteur avec face arrondie bombée ou pourvue d'un obstacle.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraulés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

Pour des raisons de clarté, le téléviseur n'est pas représenté sur l'illustration.

Utilisez le bouton de réglage [A] pour ajuster la tension requise pour tourner le TV.
