Type de produit	Support de plafond pour écran plat
Marque	SANUS
Modèle	VISIONMOUNT SC1A
Norme VESA compatible	75x75 mm et 100x100 mm
Poids maximal du téléviseur	22,7 kg (50 lb)
Matériau	Acier
Couleur	Noir
Inclinaison verticale	Jusqu'à 15°
Rotation horizontale	Jusqu'à 90° gauche/droite
Hauteur réglable	Oui, avec colonne de suspension en option
Gestion des câbles	Goulotte passe-câbles intégrée
Dimensions (L x l x H)	200 x 200 x 150 mm (estimation)
Poids du support	2,5 kg (estimation)
Type de plafond compatible	Bois (matériel fourni) ; autres matériaux nécessitent chevilles adaptées
Contenu de l'emballage	Colonne de suspension, plaque de fixation plafond, plaque VESA, couvercle de goulotte, vis à bois (x3), rondelles (x3), vis M4 (x4), clé Allen, autre visserie
Installation	Recommandé par un installateur qualifié
Entretien	Nettoyage avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; vérifier régulièrement le serrage
Garantie	5 ans
Pays d'origine	États-Unis (marque) ; fabrication non spécifiée

FOIRE AUX QUESTIONS - VISIONMOUNT FLAT PANEL CEILING MOUNT-SC1A SANUS

Quels téléviseurs sont compatibles avec ce support de plafond SANUS SC1A ?

Ce support est compatible avec les téléviseurs dotés de la norme VESA 75x75 mm ou 100x100 mm. Il peut supporter un poids maximum de 22,7 kg (50 lb).

Puis-je installer ce support sur un plafond en béton ?

Non, la visserie fournie est destinée à une fixation dans le bois uniquement. Pour un plafond en béton ou brique, vous devez utiliser des chevilles appropriées non fournies. Consultez un installateur qualifié.

Comment régler l'inclinaison et la rotation du téléviseur ?

Le SC1A permet d'incliner verticalement jusqu'à 15° et de pivoter horizontalement jusqu'à 90° à gauche et à droite. Les réglages s'effectuent en desserrant les vis appropriées.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Sanus recommande de faire appel à un installateur qualifié si vous avez des doutes sur la sécurité de l'installation. Une installation incorrecte peut entraîner des blessures ou des dégâts.

Comment gérer les câbles avec ce support ?

Le support est équipé d'une goulotte passe-câbles intégrée. Vous pouvez faire passer les câbles à travers la colonne et les dissimuler sous le couvercle.

Puis-je utiliser une colonne de suspension plus longue pour régler la hauteur ?

Oui, le SC1A est compatible avec une colonne de suspension en option pour régler la hauteur. Attention : ne réglez pas la hauteur lorsque le téléviseur est fixé.

Que faire si une pièce est manquante ou endommagée ?

Vérifiez soigneusement le contenu de l'emballage. En cas de pièce manquante ou endommagée, contactez le service client SANUS au [phone] ou via www.sanus.com.

Ce support est-il compatible avec un écran incurvé ?

Le support est conçu pour les écrans plats. Pour un écran incurvé, vérifiez si les fixations VESA sont accessibles et si le poids ne dépasse pas 22,7 kg.

Quelle est la garantie de ce support ?

SANUS offre une garantie de 5 ans sur ses supports de fixation. Conservez votre preuve d'achat.

Comment nettoyer et entretenir le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement le serrage des vis.

MODE D'EMPLOI VISIONMOUNT FLAT PANEL CEILING MOUNT-SC1A SANUS

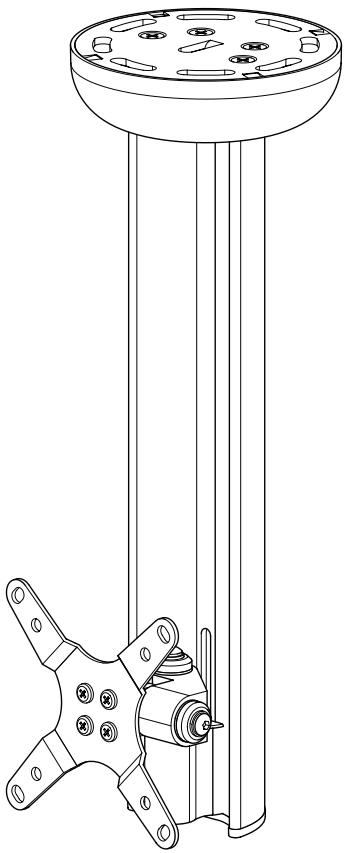

Merci d'avoir choisi un dispositif de fixation au plafond de Sanus Systems. Le SC1A est conçu pour installer au plafond des téléviseurs pourvus d'une configuration de fixation conforme à la norme VESA (Video Electronics Standards Association) de 75 mm x 75 mm ou de 100 mm x 100 mm. Il vous permet d'incliner le téléviseur verticalement jusqu'à et de le faire pivoter horizontalement de vers la gauche et de vers la droite.

Attention

Le poids du télévisieur ne doit pas dépasser 22,7 kg (50 lb). Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. N'utilisez pas ce produit à une fin non spécifique expressément par Sanus Systems.

Le matériel fourni n'est pas destiné à être fixé dans du métal, du béton, de la brique ou du parpaing. Si vous doutez de la nature de votre plafond, consultez un installateur qualifié. Sanus fait de son mieux pour fournir le matériel de montage complet pour l'installation de téléviseurs. Si le matériel dont vous avez besoin n'est pas présent, consultez votre détaillant local de matériel ou contactez Sanus Systems.

Attention

Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez faire appel à un installateur qualifié ou contacter Sanus au +31 - (0)40 26 68 619 ou sur le site www.sanus.com. Les pièces de remplacement pour les produits achetés par la voie de distributeurs agréés vous seront immédiatement expédiées. Vérifiez soigneusement le matériel afin de vous assurer qu'aucune pièce ne manque ou est endommagée. Sanus Systems n'est pas responsable des préjudices corporels ou des dommages matériels causés par un montage, un assemblage ou une utilisation incorrects.

[01] x 1

[02] x 1

[03] x 1

[04] x 3

[05] x 3

[06] x 4

[07] x 1

[08] x 1

[09] x 1

[10] x 1

[11] x 1

CAUTION

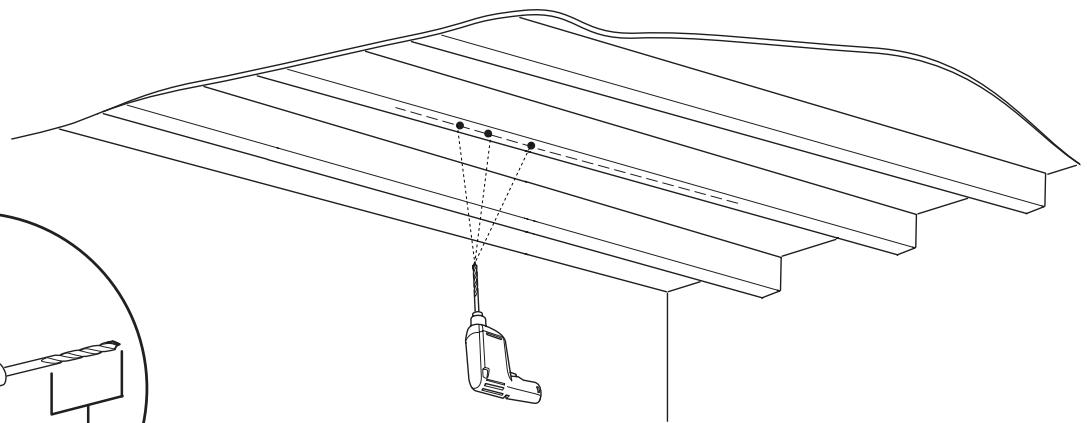

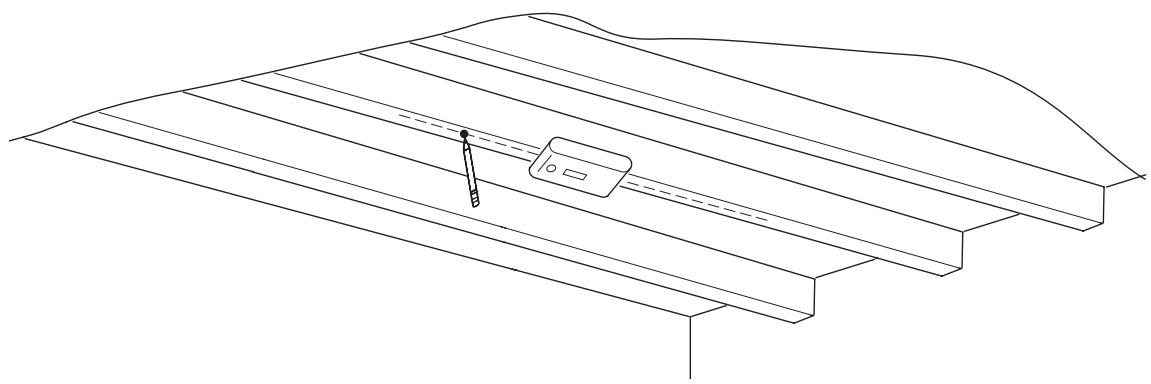

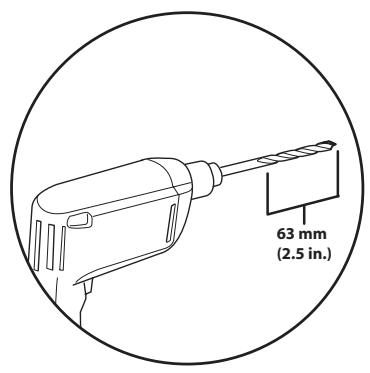

Afin d’éviter les préjudices corporels ou les dommages matériels, veillez à ne fixer les tire-fonds [05] que jusqu’à ce que les rondelles [04] de tire-fonds soient fermement poussées contre la plaque de fixation au plafond qui se trouve à l’extrémité de la colonne de suspension [01].

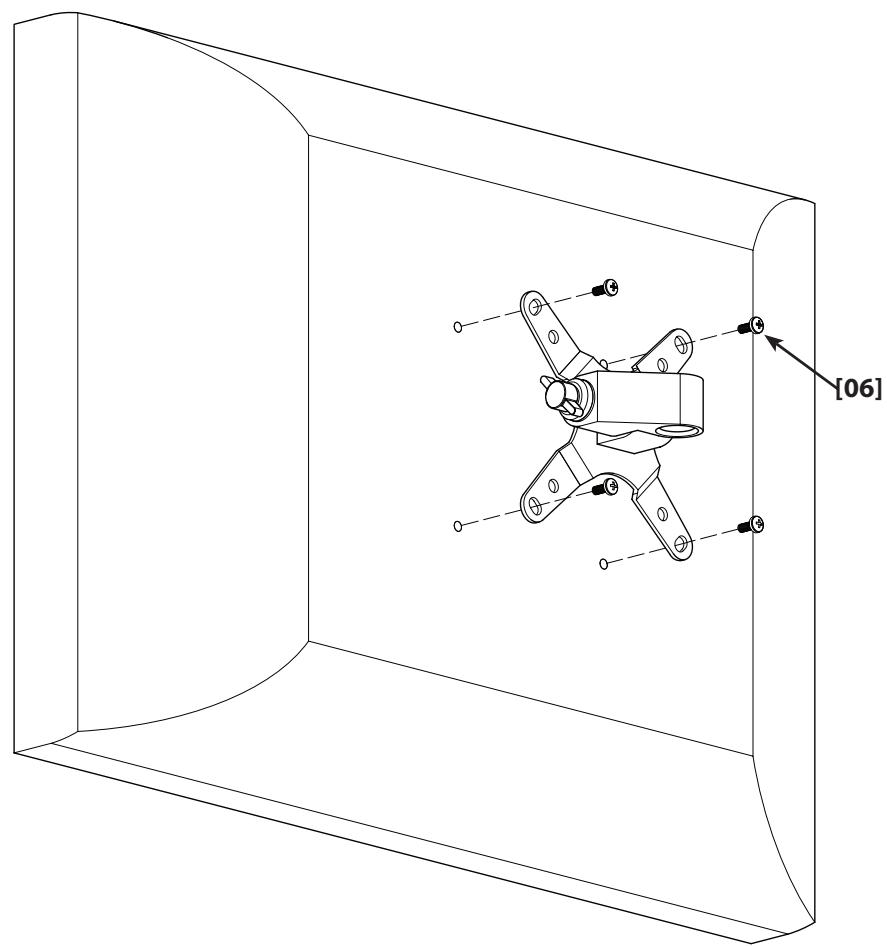

Fixez l'applique [02] à l'arrière de votre téléviseur au moyen des vis M4 x 10 mm [06], comme le montre. Placez l'applique de façon à ce que l'ouverture large du trou conique de l'applique soit orientée vers le bas du téléviseur. Serrez les vis dans le téléviseur.

ATTENTION: Cette étape peut exiger la présence de deux personnes pour soulever l'ensemble et le placer sur la colonne.

FR NOTE: Le téléviseur et la colonne ne sont pas représentés.

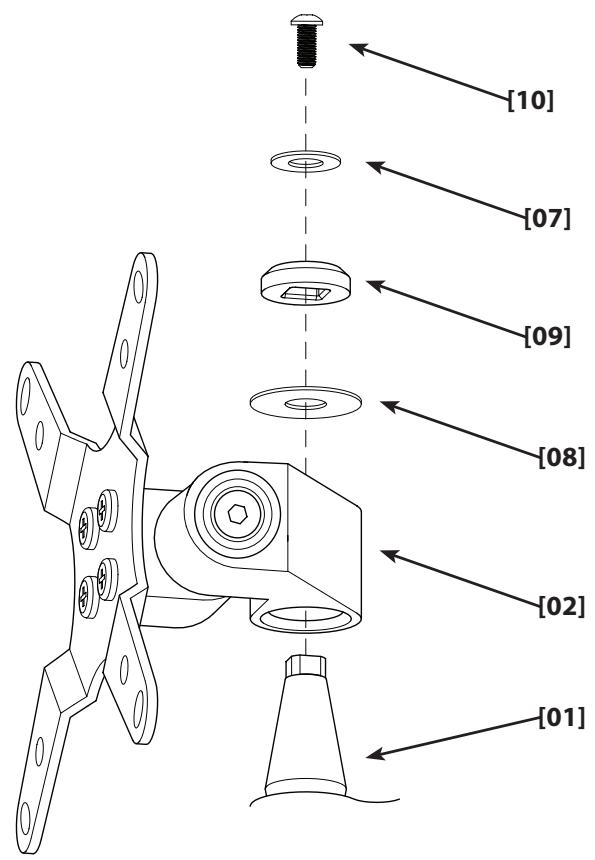

Placez le trou conique de l'applique [02] sur le tenon conique de la colonne [01]. Assurez-vous que l'applique est bien entièrement emboîtée sur le tenon de la colonne. Vissez la vis à six pans avec la clé à six pans [11].

Encliquetez le couvercle de la goulotte passer-cables [03] sur les rainures de la goulotte. Les cables peuvent ensuite être dirigés à travers la lamelle amovible sur la coiffe en haut de la colonne de suspension.

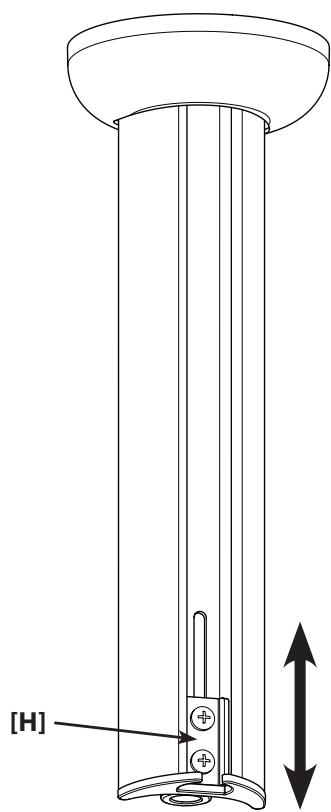

Réglage de la hauteur sur la colonne de suspension en option

Afin d'éviter les préjudices corporels ou les dommages matériels, ne régler pas la hauteur sur la colonne [H] lorsqu'un téléviseur ou un moniteur s'y trouve attaché.
