PWH 302 - Haut-parleurs MB QUART - Notice d'utilisation et mode d'emploi gratuit

Marque	MB QUART
Modèle	PWH 302
Type	Haut-parleur pour voiture
Utilisation	Système audio hi-fi pour véhicule
Câblage de la bobine	2+2 (double bobine)
Impédance nominale	4 ohms
Surface de la membrane (Sd)	0,049 m²
Résistance de la bobine (Revc)	4,2 ohms
Force du champ magnétique (BL)	15,7 T·m
Volume équivalent (Vas)	65 litres
Compliance (Cms)	185 µm/N
Masse mobile (Mms)	212 g
Fréquence de résonance (Fs)	25,4 Hz
Facteur de qualité mécanique (Qms)	6
Facteur de qualité électrique (Qes)	0,577
Facteur de qualité total (Qts)	0,526
Rendement (η)	0,178 %
SPL à 1W/1m	84,73 dB
SPL à 2,83V/1m	87,5 dB
Débattement linéaire (Xmax)	15 mm
Débattement mécanique max (Xmech)	22 mm
Puissance nominale (RMS)	500 W
Puissance maximale (MAX)	1000 W
Sécurité	Débrancher la batterie avant montage ; protéger des projections d'eau et de la surcharge ; ne pas toucher la membrane
Entretien	Éviter tout contact avec la membrane ; ne pas utiliser le châssis comme support de coupe
Pièces détachées et réparabilité	Contacter le service après-vente MB QUART

FOIRE AUX QUESTIONS - PWH 302 MB QUART

Quelle est l'impédance du MB QUART PWH 302 ?

L'impédance nominale est de 4 ohms, avec une configuration de bobine 2+2.

Quelle puissance peut supporter le PWH 302 ?

La puissance RMS est de 500 watts et la puissance maximale de 1000 watts.

Comment câbler un haut-parleur double bobine 2+2 ?

Pour une impédance finale de 4 ohms, branchez les bobines en série (positive d'une bobine à négative de l'autre, puis les bornes restantes à l'ampli). Pour 1 ohm (non recommandé), branchez en parallèle.

Quel diamètre de haut-parleur correspond au PWH 302 ?

Le modèle PWH 302 est généralement un haut-parleur de 12 pouces (30 cm) adapté aux caissons de basses.

Le PWH 302 est-il adapté pour une utilisation en enceinte close ?

Oui, avec un Vas de 65 litres et un Qts de 0,526, il convient aussi bien pour une enceinte close que pour une enceinte bass-reflex.

Quels sont les précautions de montage pour le PWH 302 ?

Débranchez la batterie du véhicule, protégez le haut-parleur de l'eau et de la surcharge, et évitez de toucher la membrane lors de l'installation.

Quelle est la sensibilité du PWH 302 ?

La sensibilité est de 84,73 dB à 1 watt et 1 mètre, ou 87,5 dB à 2,83 volts.

Comment nettoyer le haut-parleur MB QUART PWH 302 ?

Nettoyez délicatement avec un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs, et ne touchez pas la membrane.

Que faire en cas de dommage sur le haut-parleur ?

Contactez le service après-vente MB QUART à l'adresse [e-mail] pour obtenir des pièces détachées ou une réparation.

Le PWH 302 peut-il être utilisé dans un caisson passif ?

Oui, ce haut-parleur est conçu pour être monté dans un caisson de basses adapté à ses paramètres Thiele-Small.

MODE D'EMPLOI PWH 302 MB QUART

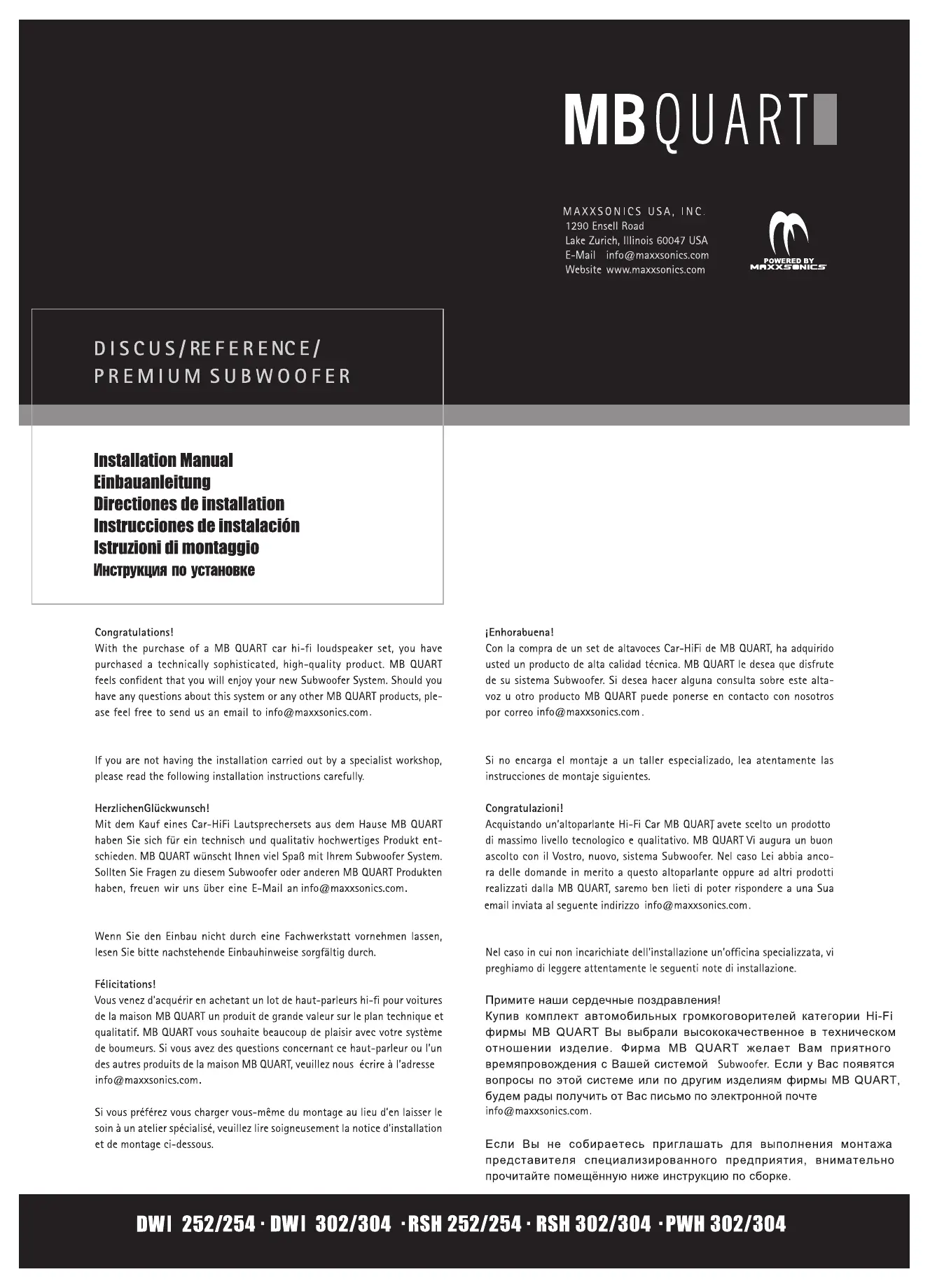

Vous venez d'acquérir en achetant un lot de haut-parleurs hi-fi pour voitures de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec votre système de haut-parleurs. Si vous avez des questions concernant ce haut-parleur ou l'un des autres produits de la maison MB QUART, veuillez nous écrire à l'adresse [e-mail].

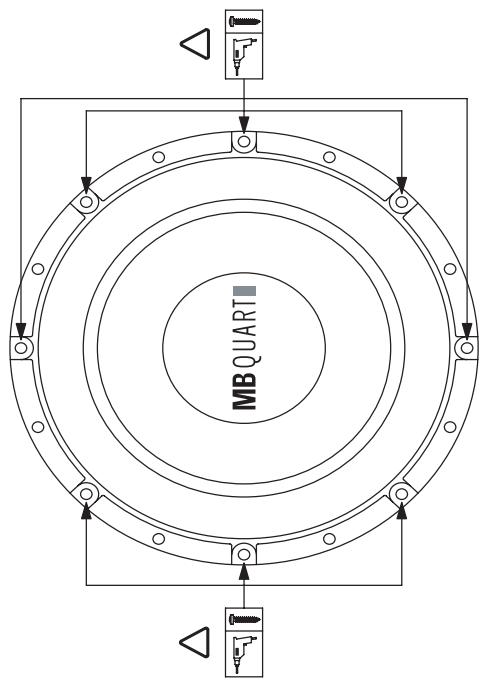

Si vous préférez vous charger vous-même du montage au lieu d'en laisser le soin à un atelier spécialisé, veuillez lire soigneusement la notice d'installation et de montage ci-dessous.

Respectez lors du montage et de l'utilisation du haut-parleur les directives de sécurité concernant les pièces de carrosserie porteuses, les spécifications du Service des Mines ainsi que les consignes du constructeur automobile. Protégez vos haut-parleurs lors du montage et de l'utilisation de toute dégradation, projection d'eau et surcharge. Débranchez pendant le montage la borne moins de la batterie du véhicule afin d'éviter tout court-circuit éventuel. Veillez ne pas toucher la surface sensible de la membrane des aigus et des graves. N'utilisez jamais le châssis du haut-parleur pour couper ou pincer dessus.

Paramètres thiele et sm

Specifications		DWI 252	DWI 254	DWI 302	DWI 304	RSH252	RSH254	RSH302	RSH304	PWH302	PWH304
Wiring		2+2	4+4	2+2	4+4	2+2	4+4	2+2	4+4	2+2	4+4
NomZ	Ohm	4	8	4	8	4	8	4	8	4	8
Sd	sqM	0,035	0,035	0,054	0,054	0,035	0,035	0,054	0,054	0,049	0,049
Revc	Ohm	4,1	6	4,1	6	3,8	6,8	3,8	6,8	4,2	6,1
BL	TxM	16,4	19,04	16,4	19,04	18,06	21,86	18,06	21,86	15,7	18,35
Vas	Liter	38	38,04	90	90	32	32	76	76	65	65
Cms	uM/N	214,98	214,98	214,98	214,98	181	181	181	181	185	185
Mms	Grams	115	111,01	153	148,98	125	118	155	148	212	202
Fo	Hz	32	32,58	27,75	28,12	33,46	34,44	30	30,75	25,4	26
Qms		5	5	5	5	3,5	3,5	3,5	3,5	6	6
Qes		0,344	0,376	0,407	0,435	0,306	0,363	0,343	0,407	0,577	0,6
Qts		0,322	0,349	0,375	0,401	0,281	0,329	0,312	0,365	0,526	0,545
no	%	0,35	0,339	0,456	0,443	0,38	0,348	0,579	0,524	0,178	0,185
SPL@1W	dB	87,6	87,43	88,8	88,66	88	87,6	89,8	89,4	84,73	84,87
SPL@2.83V	dB	90,65	88,73	91,7	89,9	91,2	88,3	93	90,1	87,5	86
Xmax/Over Hang	mm	5	5	5	5	10	10	10	10	15	15
Xmech/Suspension	mm	14	14	14	14	18	18	18	18	22	22
Watt@RMS	Watts	300	300	300	300	400	400	400	400	500	500
Watt@MAXX	Watts	600	600	600	600	800	800	800	800	1000	1000
