SFX 5.1 - Système audio TANNOY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio home cinéma 5.1
Marque	TANNOY
Modèle	SFX 5.1
Puissance de sortie du caisson de graves	100 watts
Réponse en fréquence du caisson de graves	45 Hz - 140 Hz (-6 dB)
Haut-parleur du caisson de graves	200 mm, cône papier
Entrées du caisson de graves	Double ligne ou niveau enceinte
Alimentation du caisson de graves	160 VA max., sélecteur de tension 100-120V ou 220-240V
Fusible du caisson de graves	T1.6A L/250V (100-120V) ou T800mA L/250V (220-240V)
Poids du caisson de graves	9,0 kg
Dimensions du caisson de graves (H x L x P)	345 x 250 x 370 mm
Enceintes satellites : puissance recommandée	15 - 100 watts
Enceintes satellites : sensibilité	85 dB (2,83V à 1 m)
Enceintes satellites : impédance nominale	6 ohms
Enceintes satellites : réponse en fréquence	140 Hz - 78 kHz (-6 dB)
Enceintes satellites : haut-parleurs	HF 15 mm dôme mylar, aimant néodyme ; BF 75 mm cône papier
Poids du satellite	750 g
Dimensions du satellite (H x L x P)	140 x 97 x 95 mm
Enceinte centrale : poids	1,5 kg
Enceinte centrale : dimensions (H x L x P)	120 x 230 x 95 mm
Accessoires fournis	Fixations murales, 25 mètres de câble d'enceinte
Fonctions supplémentaires du caisson de graves	Mode AUTO (veille automatique après 20 min), mode ON, sélecteur de phase, contrôle de volume, crossover
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; éviter l'eau et les liquides
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas placer d'objets liquides sur l'appareil ; débrancher en cas d'orage ; confier les réparations à un professionnel
Garantie	5 ans pour les composants passifs, 1 an pour les composants actifs et électroniques (sauf abus)
Informations générales	Système home cinéma 5.1 haute performance ; finition argentée ou noire ; peut être utilisé avec récepteur A/V 5.1/6.1

FOIRE AUX QUESTIONS - SFX 5.1 TANNOY

Comment brancher le caisson de graves au récepteur ?

Vous pouvez brancher le caisson de graves via une entrée ligne (sortie subwoofer du récepteur) en utilisant un câble RCA simple, ou via les borniers haut niveau si votre amplificateur n'a pas de sortie subwoofer. Consultez le guide d'installation pour plus de détails.

Que faire si le caisson de graves ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché. Assurez-vous que le sélecteur de tension à l'arrière correspond à votre secteur (100-120V ou 220-240V). Si nécessaire, vérifiez le fusible et remplacez-le par un de même type (T1.6A L/250V ou T800mA L/250V).

Comment fonctionne le mode AUTO du caisson de graves ?

En mode AUTO, le caisson de graves se met en veille après environ 20 minutes sans signal audio. Il se réveille automatiquement lorsqu'un signal est détecté. Vous pouvez aussi utiliser le mode ON pour un fonctionnement continu.

Où placer le caisson de graves pour de meilleurs graves ?

Placez le caisson de graves entre les enceintes avant, près d'un mur ou dans un coin pour renforcer les basses. Ajustez le volume selon vos préférences.

Puis-je monter les enceintes satellites au mur ?

Oui, le kit de fixation murale est fourni. Assurez-vous que le mur peut supporter le poids (750 g par satellite) et suivez les instructions d'installation.

Comment nettoyer le système SFX 5.1 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Quelle est l'impédance des enceintes satellites ?

L'impédance nominale est de 6 ohms. Vérifiez que votre amplificateur supporte cette impédance.

Les enceintes sont-elles blindées magnétiquement ?

Oui, elles sont blindées magnétiquement, mais il est recommandé de ne pas les placer à moins d'1 mètre d'un téléviseur ou d'un moniteur pour éviter toute interférence.

Que faire en cas de dysfonctionnement ?

Contactez d'abord votre revendeur Tannoy. Si nécessaire, contactez le service clientèle Tannoy. N'envoyez jamais l'appareil sans autorisation préalable.

La télécommande est-elle incluse ?

La notice ne mentionne pas de télécommande. Le système se commande via les réglages sur le caisson de graves et votre récepteur A/V.

MODE D'EMPLOI SFX 5.1 TANNOY

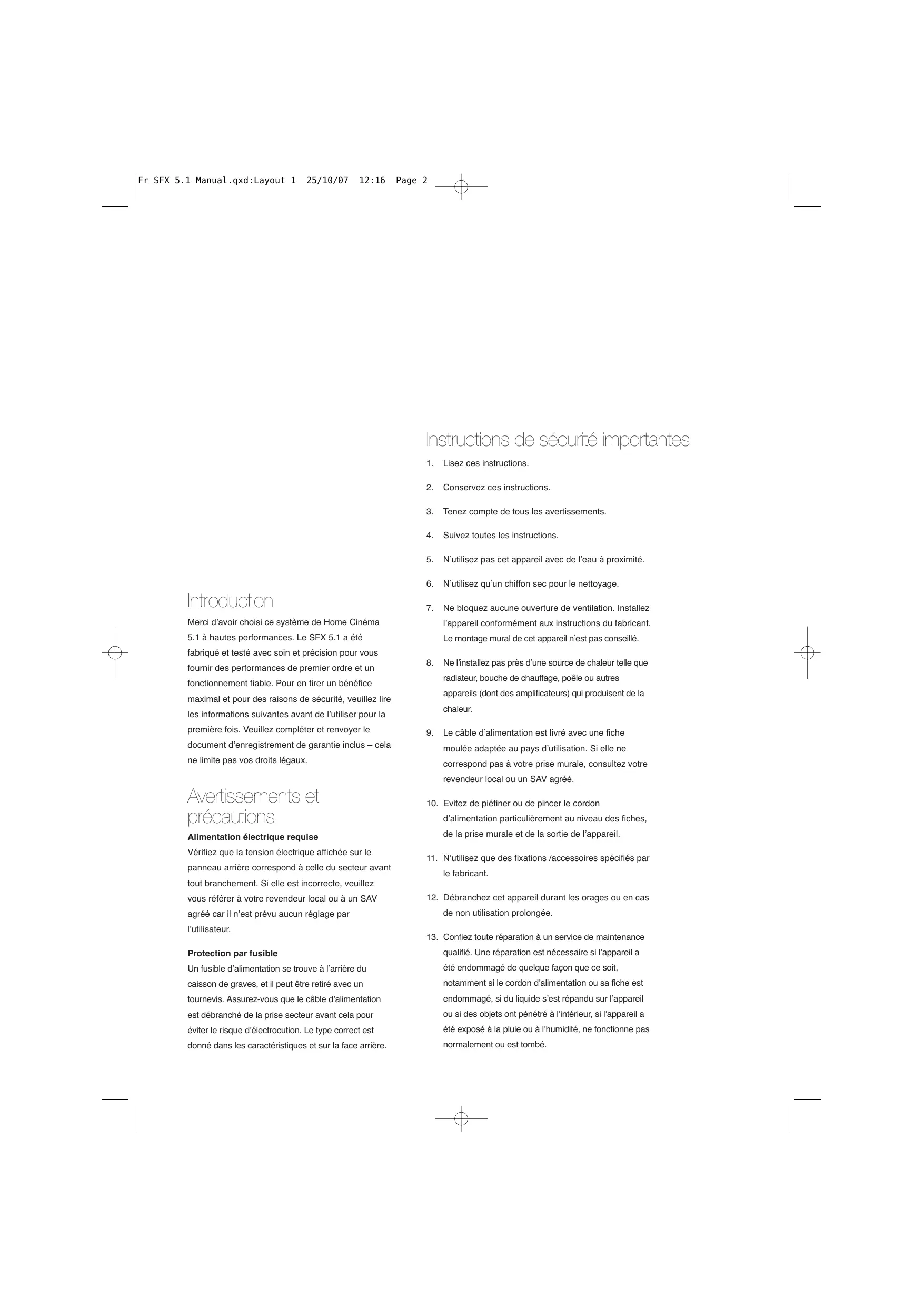

Instructions de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil avec de l'eau à proximité.
6. N'utilisez qu'un chiffon sec pour le nettoyage.
7. Ne bloquez aucune ouverture de ventilation. Installez l'appareil conformément aux instructions du fabricant. Le montage mural de cet appareil n'est pas conseillé.
8. Ne l'installez pas près d'une source de chaleur telle que radiateur, bouche de chauffage, poêle ou autres appareils (dont des amplificateurs) qui produisent de la chaleur.
9. Le câble d'alimentation est livré avec une fiche moulée adaptée au pays d'utilisation. Si elle ne correspond pas à votre prise murale, consultez votre revendeur local ou un SAV/agréé.
10. Évitez de piétiner ou de pincer le cordon d'alimentation, particulièrement au niveau des fiches, de la prise murale et de la sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Débranchez cet appareil durant les orages ou en cas de non utilisation prolongée.
13. Confiez toute réparation à un service de maintenance qualifié. Une réparation est nécessaire si l'appareil a été endommagé de quelque façon que ce soit, notamment si le cordon d'alimentation ou sa fiche est endommagé, si du liquide s'est répandu sur l'appareil ou si des objets ont pénétré à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.

Merci d'avoir choisi ce système de Home Cinéma 5.1 à haute performances. Le SFX 5.1 a été fabriqué et testé avec soin et précision pour vous fournir des performances de premier ordre et un fonctionnement fiable. Pour en tirer un bénéfice maximal et pour des raisons de sécurité, veuillez lire les informations suivantes avant de l'utiliser pour la première fois. Veuillez compléter et renvoyer le document d'enregistrement de garantie inclus – cela ne limite pas vos droits légaux.

Alimentation électrique requise

Vérifiez que la tension électrique affichée sur le panneau arrière correspond à celle du secteur avant tout branchement. Si elle est incorrecte, veuillez vous reférer à votre revendeur local ou à un SAV/agréé car il n'est prévu aucun réglage par l'utilisateur.

Protection par fusible

Un fusible d'alimentation se trouve à l'arrière du caisson de graves, et il peut être retiré avec un tournevis. Assurez-vous que le câble d'alimentation est débranché de la prise secteur avant cela pour éviter le risque d'électrocution. Le type correct est donné dans les caractéristiques et sur la face arrière.

1. Avertissement: Pour réduire le risque d'incendie ou d'électrocution, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et chaque objet contenant du liquide, comme un vase, ne doit être placé sur cet appareil.
2. Pour totalement isoler cet équipement du secteur, débranchez le cordon d'alimentation de la prise murale.
3. La fiche du cordon d'alimentation secteur doit toujours rester accessible.
4. Conservez tout l'emballage au cas où vous devriez le réutiliser.
5. En raison du puissant aimant du haut-parleur, ne placez pas l'appareil à moins d'1 mètre d'un téléviseur ou moniteur informatique.

Garantie

Tous nos produits ont été fabriqués et testés avec soin et précision pour vous donner un service de premier ordre.

Tous les composants passifs sont garantis pour une période de cinq ans à compter de la date d'achat chez un revendeur Tannoy agréé sous réserve de mauvaise utilisation, surcharge ou dommage accidentel.

Tous les composants actifs et électroniques sont garantis pour une période d'un an

Si à tout moment au cours de cette période de garantie l'équipement s'avère défectueux pour toute autre raison qu'un accident, mauvaise utilisation, négligence, modification non autorisée ou usure normale, nous réparerons un tel défaut de fabrication ou, à notre besoin, remplacerons la pièce sans frais de main-d'œuvre, pièce ou transport.

Si vous suspectez un problème avec un produit Tannoy, commencez d'abord par en parler avec votre revendeur Tannoy. S'il vous faut plus d'assistance, nous vous demandons de contacter directement votre distributeur Tannoy local. Si vous ne trouvez pas votre distributeur, veuillez contacter le service clientèle de Tannoy Ltd à l'adresse ci-dessous.

N'envoyez aucun produit à Tannoy sans autorisation préalable.

Notre politique nous engage à améliorer nos produits par un processus continu de recherche et de développement. Veuillez vérifier auprès de votre fournisseur quelles sont les caractéristiques en vigueur si vous avez des applications critiques.

Le symbole d'éclair avec une pointe de flèche une "tension dangereuse" non isolée dans l'enceinte du produit, d'intensité suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation instructions importantes de fonctionnement et d'entretien (maintenance) dans les documents accompagnant le produit.

Avertissement: Ne pas suivre ces instructions de sécurité peut entraîner un incendie, une électrocution ou d'autres blessures ou dommages.

Avertissement : Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie, aux liquides, à l'humidité, à une chaleur excessive ou à une flamme neue.

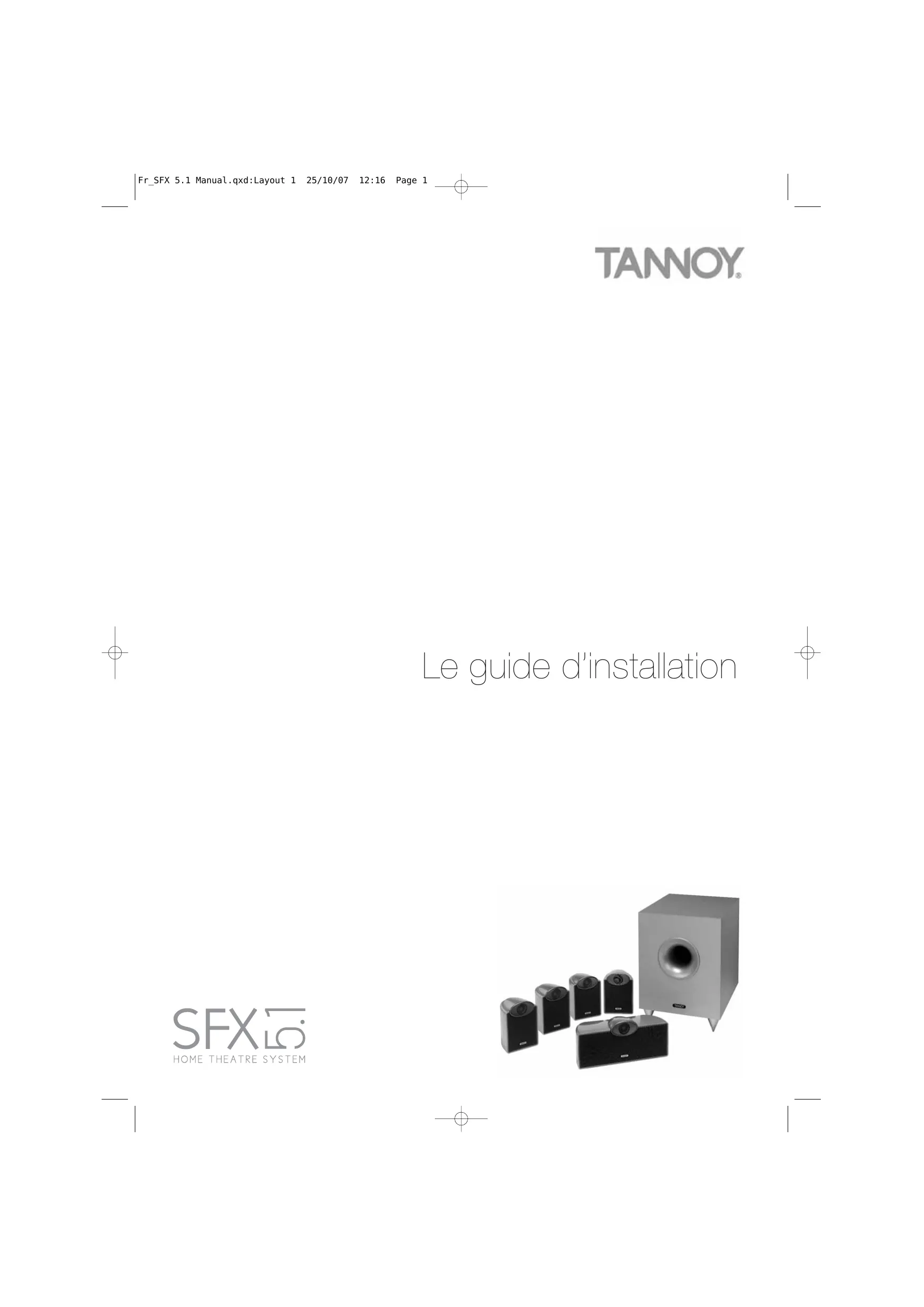

Guide d'installation du système 5.1

Ce système 5.1 à haute performances a été

fabriqué et testé avec soin et précision pour vous

fournir des performances de premier ordre et un

fonctionnement fiable. Pour en tirer un bénéfice

maximal et pour des raisons de sécurité, veuillez lire

les informations suivantes avant de l'utiliser pour la

première fois.

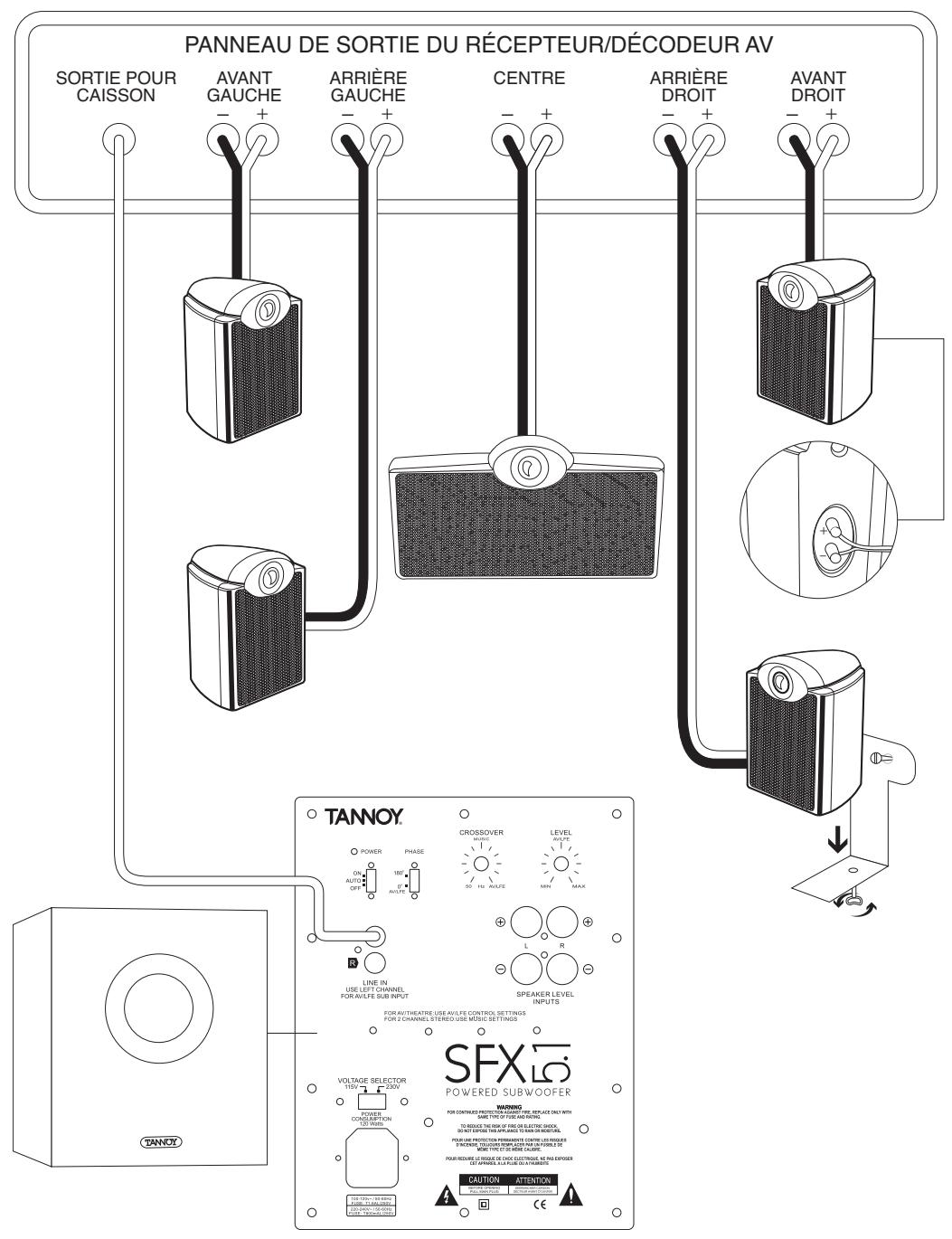

Branchement du caisson de graves à votre système

Le caisson de graves du système SFX5.1 peut être branché d'une des façons suivantes :

Niveau ligne

• En utilisant la sortie pour caisson de graves de votre récepteur A/V ou décodeur, branchez un câble de liaison cinch (RCA) simple à l'entrée ligne gauche ou droite située en face arrière du caisson de graves. C'est le type de connexion idéal car la sortie pour caisson de graves contient les informations de basses fréquences destinées à tous les canaux.
• Si aucune sortie pour caisson de graves ou sortie ligne indépendante n'existe, vous pouvez faire le branchement à l'aide d'une bretelle de connexion en Y sur les prises de sortie générale du préamplificateur. Utilisez un cordon en Y à la fois sur la sortie droite et la sortie gauche et connectez celles-ci via un cable cinch (RCA) aux entrées gauche et droite en face arrêté du caisson de graves.
• Si vous amplificateur a un jeu indépendant de sorties de niveau ligne, reliez ces sorties gauche et droite aux entrées L et R du caisson de graves SFX à l'aide d'un câble blindo.

Hauts niveaux

Utilisez les borniers pour enceintes de votre amplificateur. Pour permettre la connexion de deux brins de câbles, le rouge (+) vers le rouge (+) et le noir (-) vers le noir (-), torsadez les câbles ensemble pour les brancher aux borniers de l'amplificateur. - Sinon, utilisez les sorties pour enceintes "A & B" de l'amplificateur s'il en dispose - A vers vos enceintes principales et B vers le caisson de graves SFX. Faites cela en utilisant une même longueur de câble d'enceinte pour chaque canal, reliez les sorties de votre amplificateur aux prises d'entrée de haut niveau (HIGH LEVEL) sur le panneau de l'amplificateur du caisson de graves. Assurez-vous qu'aucun brin de câble épars ne risque de faire court-circuit et d'endommager à la fois l'amplificateur et le caisson de graves.

Avertissements

• Reverifiez toutes vos connexions avant de mettre sous tension le système SFX et votre amplificateur. Assurez-vous que la polarité des câbles d'enceinte entre votre amplificateur et le caisson de graves est correcte – ne pas respecter cela pourrait endommager votre amplificateur.
• Quand vous utilisez les entrées de haut niveau (HIGH LEVEL), vérifiez bien que votre amplificateur n'est pas configuré en mode bridgé (ponté) ; des dommages pourraient en résulter pour l'amplificateur ou le caisson de graves. En cas de doute, consultez votre revendeur.

Installation

Assurez-vous que l'interrupteur d'alimentation POWER est en position OFF. Vous pouvez faire fonctionner le caisson de graves SFX en deux modes, AUTO et ON. Sur AUTO, l'unité reste éteinte jusqu'à ce qu'un signal se présente (économie d'énergie). Sur ON, l'unité fonctionne en continu. Reliez le caisson de graves SFX à une prise secteur adaptée à l'aide du cordon d'alimentation fourni.

Réglez le volume du caisson de graves SFX sur MIN, le commutateur PHASE sur, CROSSOVER sur AV/LFE. Réglez votre récepteur/décodeur 5.1 ou 6.1 sur SMALL SPEAKERS (petites enceintes), la sortie LFE ou SUB (effets de basse fréquence ou caisson de graves) sur ON et reproduisez un de vos disques favoris. Mettez sous tension le caisson de graves SFX et réglez le volume sur AV/LFE. Évaluez la force des graves et réglez le volume en conséquence. Le but d'un caisson de graves est d'améliorer les graves ou fréquences basses mais pas de supplanter la musique ou les dialogues du film. L'installation peut être contrôlée en utilisant la fonction de calibrage par signal de bruit présente dans la plupart des récepteurs/décodeurs 5.1 ou 6.1.

Positionnement

Comme le caisson de graves SFX ne produit que des basses fréquences, il est difficile de détecter à l'oreille sa position. Il peut donc être placé n'importe où dans la pièce, mais des performances optimales seront obtenues en le plaçant entre la paire d'enceintes avant. La production des basses sera accrue près d'un mur et particulièrement dans un coin ; aussi utilisez la commande volume pour compenser si vous déplacez votre caisson de graves.

Fonctions d'allumage/extinction automatiques

Le caisson de graves SFX peut rester de façon permanente en mode AUTO, grâce auquel il repasse en mode "veille" après environ 20 minutes sans emploi. Si vous n'utilisez pas votre caisson de graves durant une période prolongée, éteignez-le et retirez le câble d'alimentation de la prise secteur.

Alimentation requise

Vérifiez que la tension électrique affichée sur le panneau arrière correspond à celle du secteur avant tout branchement. Si elle est incorrecte, réglez le sélecteur de tension sur la bonne tension en face arrière. Le fusible monté sur le panneau doit également être changé pour une valeur correcte (voir ci-dessous dans PROTECTION PAR FUSIBLE). En cas de doute, consultez votre revendeur ou un SAV/agréé.

Enceintes centrale & satellites

PERFORMANCES

Puisance d'amplificateur recommendée	15 - 100 watts
Sensibilité maximale (2,83 volts à 1 m)	85 dB
Impédance nominale	6 ohms
Réponse en fréquences (-6 dB)	140 Hz - 78 kHz
Haut-parleurs	HF : 15 mm,ôme mtite,aimant néodyme
	BF : 75 mm,côte papier
Fréquence de répartition (crossover)	4,5 kHz (entre méduis et aigus), 140 Hz (vers caisson de graves)
Blindage magnétique	Oui
Poids du satellite	750 g
Dimensions du satellite H x L x P	140 x 97 x 95 mm
Poids de l'enceinte centrale	1,5 kg
Dimensions de l'enceinte centrale H x L x P	120 x 230 x 95mm
Finition	Argentée ou noire
Accessoires fournis	Fixations murales
	25 mètres de cable d'enceinte
Accessoires optionnels	Pieds d'enceintes satellites disponibles en argent ou noir correspondant

Caisson de graves

PERFORMANCES

Puisance de sortie	100 watts
Réponse en fréquences (-6 dB)	45 Hz - 140 Hz
Haut-parleur	200 mm, côte papier
Entrées	Double ligne ou niveau enceinte
Alimentation électrique	160 VA max.
Valeurs deFuse	CA 100-120 V / 60 Hz - Fuseible : T1.6 A L /250 VCA 220-240 V / 50 Hz - Fuseible : T800 mA L /250 V
Fonctions supplémentaires	Fonction d'alimentation ON / OFF/ AUTO
Poids	9,0 kg
Dimensions H x L x P	345 x 250 x 370 mm
Finition	Argentée ou noire

La complémentarité

Tannoy United Kingdom T: 00 44 (0) 1236 420199 E: [e-mail] Tannoy North America T: 00 1 [phone] E: [e-mail] Tannoy Deutschland T: 00 49 (180) 1111 881 E: [e-mail] Tannoy France T: 00 33 (0)1 7036 7473 E: [e-mail]
