DSH 216 - Haut-parleurs coaxiaux MB QUART - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs coaxiaux
Marque	MB QUART
Modèle	DSH 216
Nombre de voies	2 voies
Diamètre du haut-parleur	165 mm (6,5 pouces)
Diamètre du tweeter	13 mm
Profondeur de montage	50 mm
Diamètre de découpe	143 mm
Puissance admissible (RMS)	60 W
Puissance crête	120 W
Impédance	4 Ω
Sensibilité	90 dB (1 W/1 m)
Réponse en fréquence	55 Hz - 22 kHz
Matériau de la membrane	Polypropylène
Matériau du tweeter	Dôme textile
Aimant	Ferrite
Poids unitaire	1,2 kg
Accessoires fournis	Anneau de montage, grille, câbles, filtre passif
Utilisation recommandée	Montage dans portières ou plages arrière
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher la batterie avant montage ; ne pas toucher la membrane
Réparabilité	Contacter le SAV ou le fabricant
Pièces détachées	Disponibles sur demande (tweeter, cône, filtre)
Informations générales	Faire partie de la gamme Discus ; site web : www.mbquart.com

FOIRE AUX QUESTIONS - DSH 216 MB QUART

Comment installer les haut-parleurs DSH 216 ?

Avant l'installation, débranchez la borne négative de la batterie. Utilisez l'anneau de montage fourni comme gabarit de découpe. Assurez-vous qu'aucun mécanisme (lève-vitre, poignée) ne se trouve derrière le support. Respectez les consignes de sécurité et les spécifications du véhicule.

Quelle est la puissance admissible des DSH 216 ?

La puissance RMS est de 60 W et la puissance crête de 120 W. Il est recommandé de ne pas dépasser ces valeurs pour éviter d'endommager les haut-parleurs.

Puis-je monter ces haut-parleurs dans les portières ?

Oui, ils sont conçus pour le montage dans les portières ou les plages arrière. Vérifiez que la profondeur de montage (50 mm) est suffisante et qu'il n'y a pas d'obstacles derrière le panneau.

Les haut-parleurs sont-ils étanches ?

Non, ils ne sont pas étanches. Protégez-les de toute projection d'eau et de l'humidité. Une exposition à l'eau peut endommager la membrane et les composants internes.

Quelle est l'impédance des DSH 216 ?

L'impédance est de 4 ohms. Assurez-vous que votre amplificateur ou autoradio est compatible avec cette charge.

Comment connecter le filtre passif (crossover) ?

Le filtre est pré-câblé. Connectez l'entrée du filtre à l'ampli ou à la sortie haut-parleur, puis reliez les sorties du filtre au woofer et au tweeter. Respectez la polarité (+/-). Consultez le schéma de branchement fourni.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse (ou d'une scie cloche pour la découpe), de cosses électriques et d'un multimètre pour vérifier les connexions.

Comment entretenir les haut-parleurs ?

Nettoyez la grille et le cône avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Évitez de toucher la membrane directement.

Où trouver la notice originale ?

La notice originale est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également consulter le site www.mbquart.com ou contacter le service client par email : [e-mail].

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et les réglages de l'ampli. Si le problème persiste, contactez le service après-vente de MB QUART. Ne tentez pas de réparer les haut-parleurs vous-même, cela annulerait la garantie.

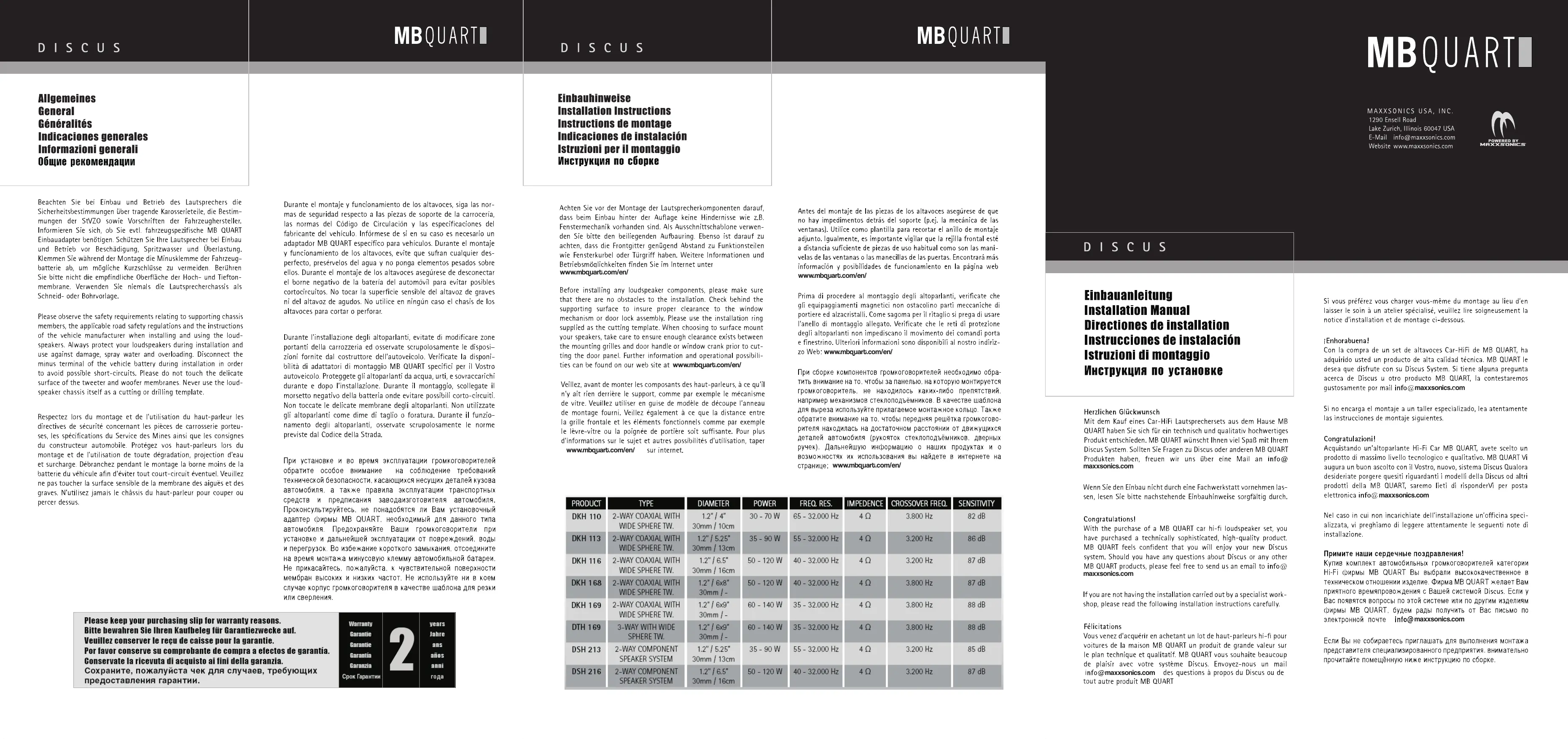

MODE D'EMPLOI DSH 216 MB QUART

Respectez lors du montage et de l'utilisation du haut-parleur les directives de sécurité concernant les pièces de carrosserie portées, les spécifications du Service des Mines ainsi que les consignes du constructeur automobile. Protégez vos haut-parleurs lors du montage et de l'utilisation de toute dégradation, projection d'eau et surcharge. Débranchez pendant le montage la borne moins de la batterie du véhicule afin d'éviter tout court-circuit eventuel. Veillez ne pas toucher la surface sensible de la membrane des aigus et des graves. N'utilisez jamais le châssis du haut-parleur pour couper ou percer dessus.

Instructions de montage

Veillez, avant de monter les composants des haut-parleurs, à ce qu'il n'y ait rien derrière le support, comme par exemple le mécanisme de vitre. Veuillez utiliser en guise de modèle de découpe l'anneau de montage fourni. Veillez également à ce que la distance entre la grille frontale et les éléments fonctionnels comme par exemple le lève-vitre ou la poignée de portière soit suffisante. Pour plus d'informations sur le sujet et autres possibilités d'utilisation, tapez www.mbquart.com/en/ sur internet.

Vous venez d'acquérir en achetant un lot de haut-parleurs HL-FF pour voitures de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec ce système Discus. Envoyez-nous un mail [e-mail] pour toute question à propos du Discus ou de tout autre produit MB QUART.

Possibilités de montage des aiguës

Instructions de montage des graves dans le compartiment prévu à cet effet

Instructions de montage des graves avec anneau de encastrement grille

Consignes de branchement du filtrage de fréquence
