DSH 213 - Enceintes coaxiales MB QUART - Notice d'utilisation et mode d'emploi gratuit

Marque	MB QUART
Modèle	DSH 213
Type de produit	Enceintes coaxiales 2 voies
Diamètre nominal	13 cm (5.25 pouces)
Puissance maximale	100 Watts
Puissance RMS	50 Watts
Impédance	4 Ohms
Sensibilité	90 dB (1W/1m)
Réponse en fréquence	60 Hz - 20 kHz
Profondeur de montage	55 mm
Diamètre de découpe	115 mm
Matériau de la membrane	Polypropylène avec dôme en soie
Type d'aimant	Ferrite
Accessoires inclus	Anneau de montage, grille frontale, filtres passifs, visserie
Utilisation	Installation dans véhicules (portières, tableaux de bord)
Consignes de sécurité	Débrancher la batterie avant montage ; éviter tout court-circuit ; ne pas toucher la membrane
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Pièces détachées et réparabilité	Contacter le SAV MB QUART via [e-mail]
Informations générales	Fait partie de la série Discus ; livré par lot HL-FF

FOIRE AUX QUESTIONS - DSH 213 MB QUART

Quel est le diamètre des enceintes DSH 213 ?

Le diamètre nominal est de 13 cm (5.25 pouces), ce qui correspond à un diamètre de découpe de 115 mm.

Quelle puissance puis-je envoyer sur ces enceintes ?

La puissance RMS recommandée est de 50 Watts, avec une puissance maximale de 100 Watts. Veillez à ne pas dépasser ces valeurs pour éviter d'endommager les haut-parleurs.

Comment installer les enceintes DSH 213 dans ma voiture ?

Avant toute installation, débranchez la borne négative de la batterie. Utilisez l'anneau de montage fourni comme gabarit de découpe. Assurez-vous qu'il n'y a aucun obstacle derrière le support (mécanisme de vitre, etc.) et que la grille frontale ne gêne pas les éléments fonctionnels.

Ces enceintes sont-elles compatibles avec mon véhicule ?

Les enceintes coaxiales DSH 213 sont conçues pour une installation standard dans les portières ou tableaux de bord. Vérifiez la profondeur de montage (55 mm) et le diamètre de découpe (115 mm) par rapport à l'emplacement prévu dans votre véhicule.

Quel type de filtre est intégré ?

Un filtre passif (crossover) est inclus dans le kit. Il sépare les fréquences entre le woofer et le tweeter pour une restitution sonore optimale.

Comment brancher les enceintes ?

Respectez la polarité : le fil positif (+) du filtre va à la borne positive de l'enceinte, le négatif (-) à la borne négative. Assurez-vous que les connexions sont bien isolées pour éviter les courts-circuits.

Puis-je utiliser ces enceintes sans filtre ?

Non, le filtre passif est essentiel pour protéger le tweeter des basses fréquences et garantir une reproduction sonore correcte. Ne jamais brancher les haut-parleurs directement sans filtre.

Comment entretenir les enceintes ?

Nettoyez la grille frontale avec un chiffon doux et sec. Évitez tout contact avec l'eau ou des produits chimiques. Ne touchez pas la membrane pour ne pas la déformer.

Que faire en cas de problème ou de pièce défectueuse ?

Contactez le service après-vente MB QUART par email à [e-mail]. Conservez la preuve d'achat pour toute réclamation.

Où trouver plus d'informations sur ces enceintes ?

Visitez le site www.mbquart.com/en/ pour des fiches techniques, des guides d'installation et d'autres produits de la série Discus.

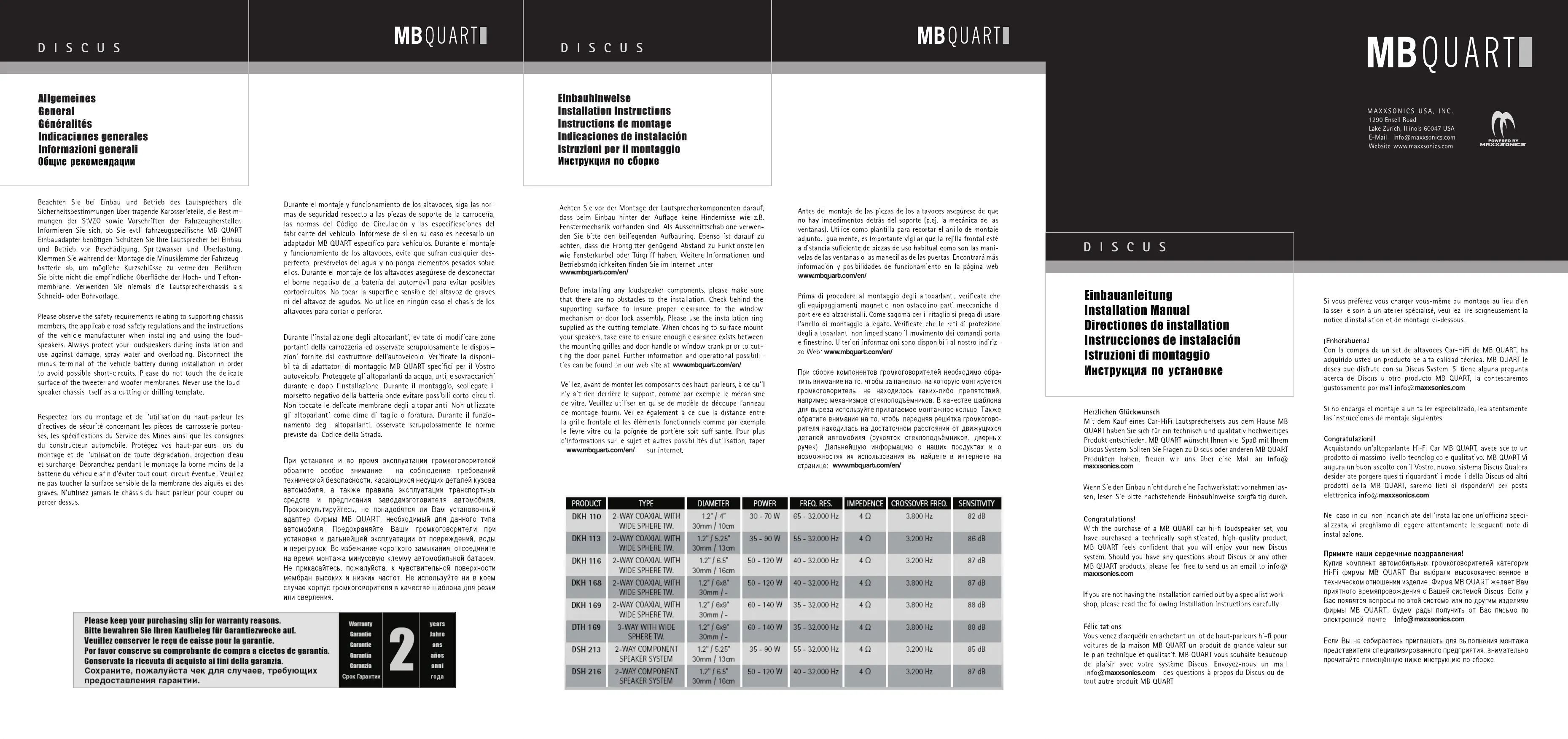

MODE D'EMPLOI DSH 213 MB QUART

Respectez lors du montage et de l'utilisation du haut-parleur les directives de sécurité concernant les pièces de carrosserie portées, les spécifications du Service des Mines ainsi que les consignes du constructeur automobile. Protégez vos haut-parleurs lors du montage et de l'utilisation de toute dégradation, projection d'eau et surcharge. Débranchez pendant le montage la borne moins de la batterie du véhicule afin d'éviter tout court-circuit eventuel. Veillez ne pas toucher la surface sensible de la membrane des aigus et des graves. N'utilisez jamais le châssis du haut-parleur pour couper ou percer dessus.

Instructions de montage

Veillez, avant de monter les composants des haut-parleurs, à ce qu'il n'y ait rien derrière le support, comme par exemple le mécanisme de vitre. Veuillez utiliser en guise de modèle de découpe l'anneau de montage fourni. Veillez également à ce que la distance entre la grille frontale et les éléments fonctionnels comme par exemple le lève-vitre ou la poignée de portière soit suffisante. Pour plus d'informations sur le sujet et autres possibilités d'utilisation, tapez www.mbquart.com/en/ sur internet.

Vous venez d'acquérir en achetant un lot de haut-parleurs HL-FF pour voitures de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec ce système Discus. Envoyez-nous un mail [e-mail] pour toute question à propos du Discus ou de tout autre produit MB QUART.

Possibilités de montage des aigües

Instructions de montage des graves dans le compartiment prévu à cet effet

Consignes de branchement du filtrage de fréquence
