MODE D'EMPLOI IZI COMBI ISOFIX BESAFE

face et dos à la route Manuel utilisateur CEE R44 04 Groupe Poids Âge 0+/1 0-18 kg 6m-4a

Merci d’avoir choisi BeSafe iZi Combi ISOfix. Informations vitales BeSafe a développé ce siège avec beaucoup de soin afin de protéger votre enfant pendant les prochaines années de sa vie.

• Il est INTERDIT d’installer le siège auto sur un siège avant AVEC UN AIRBAG ACTIVÉ.
• L’iZi Combi ISOfix peut être installé dos à la route avec la fixation ISOfix dans une voiture équipée de points de fixation ISOfix.
• L’iZi Combi ISOfix peut être installé face à la route avec une ceinture de sécurité à trois points conforme au règlement ECE n° 16 ou à d’autres normes équivalentes.
• L’iZi Combi ISOfix est homologué en groupe 0+ et 1, dos à la route de 0 à 18 kg et en groupe 1, face à la route de 9 à 18 kg.
• Consultez la liste des voitures pour savoir si votre modèle de voiture convient pour l’utilisation du siège.
• Les sangles du harnais doivent toujours être attachées lorsque l’enfant est dans le siège.
• Les sangles du harnais doivent être bien serrées sans être tordues.
• La housse du siège est équipée d’aimants aux endroits indiqués en orange. Les aimants peuvent influencer les équipements électroniques comme les stimulateurs cardiaques.
• Le support de sol doit toujours être utilisé lorsqu’il est installé dos à la route. Assurez-vous que le support de sol est entièrement descendu. Pour une installation face à la route, le support de sol et le renfort avant ne doivent pas être utilisés.
• Lors d’une installation avec le système ISOfix : assurez-vous que les indicateurs sont au vert avant de rouler.
• Nous vous conseillons d’utiliser le siège installé dos à la route aussi longtemps que possible.
• Nous vous conseillons d’utiliser ce siège uniquement pour des enfants qui peuvent se tenir assis, soit pas avant l’âge de 6 mois.
• Pour les enfants de moins de 1 an et/ou ayant un poids inférieur à 10 kg, nous vous conseillons d’utiliser la position la plus inclinée avec les coussins de calage et d’assise.
• Lorsque l’enfant pèse plus de 18 kg ou lorsque sa hauteur d’épaule dépasse la position la plus élevée des bretelles, il convient d’utiliser un siège du groupe 2/3.
• Le siège doit être remplacé après un accident. Bien qu’il puisse avoir l’air intact, en cas de nouvel accident, le siège pourrait ne pas être en mesure de protéger votre enfant aussi bien qu’il ne devrait. Il est important de lire ce manuel AVANT d’installer votre siège. Une installation impropre pourrait mettre votre enfant en danger.

Sommaire Informations vitales Préparation de l’installation Installation dos à la route avec le système ISOfix Retirer le siège Installation face à la route avec la ceinture de sécurité Retirer le siège Positionnement de l’enfant Position de couchage Retirer et remettre la housse Instructions d’entretien

Avertissement : les possibles usages impropres

Conseils importants Informations pour le point de vente Garantie

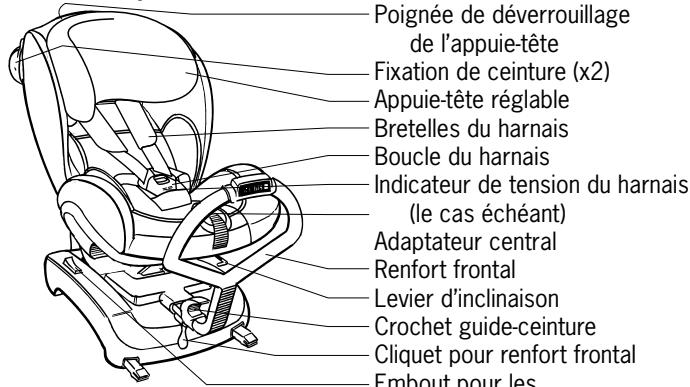

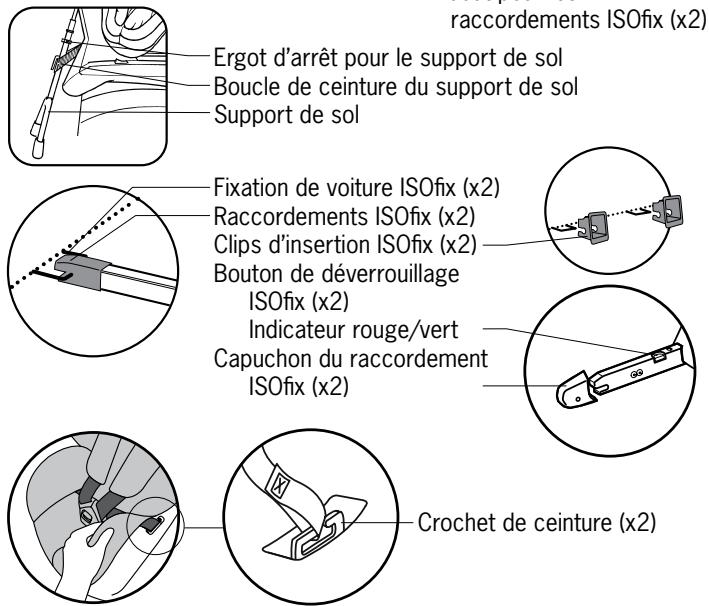

Préparation de l’installation Éléments importants Dos à la route : installation ISOfix Poignée de déverrouillage de l’appuie-tête Fixation de ceinture (x2) Appuie-tête réglable Bretelles du harnais Boucle du harnais Indicateur de tension du harnais (le cas échéant) Adaptateur central Renfort frontal Levier d’inclinaison Crochet guide-ceinture Cliquet pour renfort frontal Embout pour les raccordements ISOfix (x2) Ergot d’arrêt pour le support de sol Boucle de ceinture du support de sol Support de sol Fixation de voiture ISOfix (x2) Raccordements ISOfix (x2) Clips d’insertion ISOfix (x2) Bouton de déverrouillage ISOfix (x2) Indicateur rouge/vert Capuchon du raccordement ISOfix (x2)

• Il est INTERDIT d’installer le siège auto sur un siège avant AVEC UN AIRBAG ACTIVÉ.
• Le siège peut uniquement être installé dos à la route dans une voiture équipée de points de fixation

1- En cas d’installation sur le siège arrière du véhicule, avancer le

siège avant au maximum. En cas d’installation sur le siège avant du véhicule, régler le dossier en position verticale.

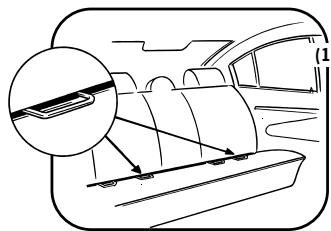

2- Trouver les points de fixation

ISOfix dans la voiture (1). (1)

3- Si votre véhicule n’est pas équipé

de clips d’insertion ISOfix, il suffit de les insérer afin de faciliter l’installation. Les clips d’insertion ISOfix se trouvent sous la base du siège ou sont fournis séparément avec le siège (2).

4- Retirer les capuchons des

raccords ISOfix en poussant les boutons de déverrouillage ISOfix vers le bas (3). (2) (3) Crochet de ceinture (x2)

5- Installer le renfort avant en glissant les deux tiges dans les

orifices du crochet guide-ceinture. Enfoncer le renfort frontal avec le cliquet sans dépasser la marque d’arrêt. Le cliquet s’utilise pour régler le renfort frontal dans les deux sens. Glisser les boutons (voir le cercle rouge) sur le cliquet vers le haut ou vers le bas pour modifier le sens (4).

9- Placer le siège de biais dans la voiture, le renfort frontal

10- Tourner le siège dans la bonne position (avec le renfort

frontal contre le dossier arrière).

11- Pousser le support de sol vers le bas jusqu’au sol.

12- Sortir les deux raccords ISOfix aussi loin que possible (6).

L’embout se mettra dans la position la plus basse et verrouillera les raccords ISOfix. (3) (6) (4)

6- Assembler le support de sol avant d’installer le siège dans

13- Connecter les raccords ISOfix à la fixation ISOfix du véhicule

(7). S’assurer que les deux indicateurs sont verts (8).

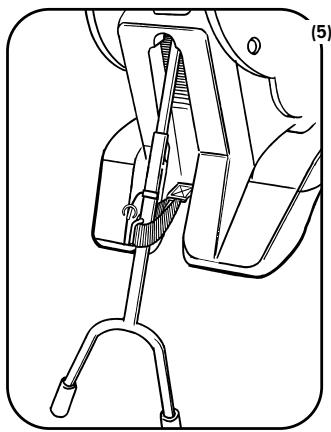

7- Le support de sol doit passer à travers la boucle de ceinture.

La boucle de ceinture doit également être insérée dans le crochet du support de sol (5).

8- Ne pas encore insérer

l’ergot d’arrêt. (7) click! (5) click!

14- Ajuster le support de sol afin qu’il

soit en contact avec le sol du véhicule (9).

15- Sortir le renfort frontal à l’aide du

cliquet. Serrer jusqu’à ce que le renfort soit bien enfoncé dans le dossier du siège du véhicule (10). (10)

• S’assurer que le support de sol est entièrement descendu, en contact avec le sol du véhicule et verrouillé.
• S’assurer que tous les indicateurs ISOfix sont au vert avant de rouler.

1- En cas d’installation sur le siège arrière du véhicule, avancer le

siège avant du véhicule au maximum.

2- Enfoncer le renfort frontal avec le cliquet sans dépasser la

16- Verrouiller le support de sol avec l’ergot

17- Lorsque le siège enfant est installé

sur le siège arrière, il convient, si possible, de reculer le siège avant du véhicule afin qu’il soit en contact avec le siège enfant. S’il est impossible de les mettre en contact, avancer le dossier du siège avant du véhicule afin que la distance entre le siège enfant et le dossier du siège avant soit d’au moins 25 cm. Sur le siège avant du véhicule, il convient de positionner le siège contre le tableau de bord.

3- Retirer l’ergot d’arrêt du support de sol et régler le support

de sol dans la position la plus élevée. Puis, réinsérer l’ergot d’arrêt.

4- Détacher les raccords ISOfix en

appuyant sur le mécanisme de déverrouillage sur les raccords ISOfix. Les indicateurs seront au rouge lorsque les raccords ISOfix seront déverrouillés (13). (12)

5- Pousser l’embout de chaque côté

et enfoncer les raccords ISOfix dans la base (14). (13) (14)

6- Tirer le siège vers l’avant. Tourner le siège afin de le retirer

7- Retirer les clips d’insertion du véhicule. Les placer sous la base

Installation face à la route avec la ceinture de sécurité

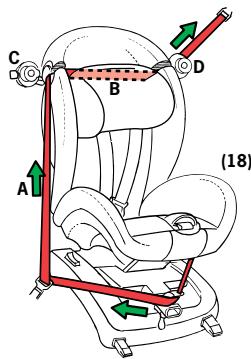

7- Passer la bretelle à travers les

fixations de ceinture. S’assurer que la ceinture n’est pas tordue (18). Il est INTERDIT d’installer le siège auto sur un siège avant AVEC UN AIRBAG ACTIVÉ.

9- Une installation serrée est la chose

la plus importante pour les sièges face à la route. Serrer la ceinture comme suit : Tirer la bretelle de la ceinture vers le haut (A). Tendre fermement la bretelle de la ceinture au niveau de la zone B du siège. Fermer la fixation C du côté intérieur. Tirer sur la partie supérieure de la ceinture du côté de la porte et fermer la fixation D. (18).

2- Retirer le support de sol et le

renfort frontal du siège.

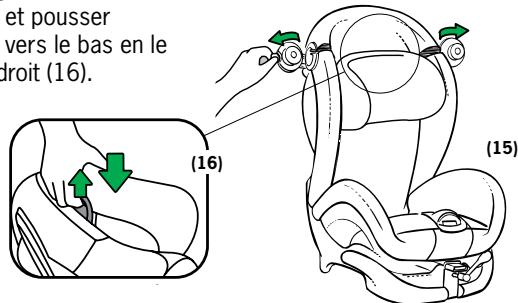

3- Placer le siège enfant sur le siège

du véhicule. Déverrouiller les fixations de ceinture (15).

4- Déverrouiller la poignée de

déverrouillage à l’arrière de l’appuie-tête et pousser l’appuie-tête vers le bas en le maintenant droit (16). (15)

5- Tirer la ceinture sous-abdominale

autour de la base du siège et insérer la ceinture de sécurité dans la boucle (17).

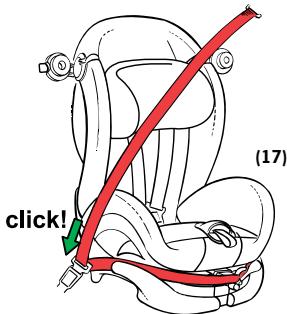

6- Positionner la ceinture sousabdominale par-dessus le crochet

guide-ceinture (17).

8- Enfoncer le siège fermement dans le

siège de la voiture.

1- En cas d’installation sur le siège arrière du

véhicule, avancer le siège avant au maximum. En cas d’installation sur le siège avant du véhicule, régler le dossier en position verticale. (16)

10- Ajuster le crochet guide-ceinture vers

l’extérieur à l’aide du cliquet. Serrer jusqu’à ce que le siège soit bien enfoncé dans le dossier du siège du véhicule. Pousser l‘appuie-tête dans la bonne position (veuillez vous reporter au chapitre « Positionnement de l’enfant » en page 12). Le siège est à présent prêt à être utilisé. (19) Retirer le siège 1- Desserrer la ceinture de sécurité en enfonçant le crochet guideceinture à l’aide du cliquet sans dépasser la marque d’arrêt. (17)

2- En cas d’installation sur le siège arrière du véhicule, avancer le

siège avant du véhicule au maximum.

3- Déverrouiller les fixations de ceinture et déverrouiller la

ceinture de sécurité.

4- Retirer la ceinture de sécurité et sortir le siège du véhicule.

Positionnement de l’enfant

1- Position des bretelles du

harnais : Vérifier que les passages pour les bretelles du harnais sont au niveau des épaules de l’enfant (20).

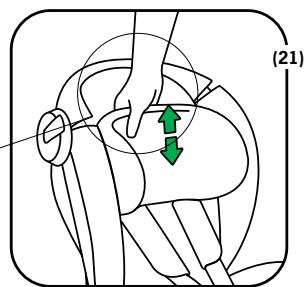

2- La hauteur des bretelles du

harnais et l’appuie-tête peuvent être ajustés en déverrouillant la poignée de déverrouillage à l’arrière de l’appuie-tête et en remontant ou abaissant l’appuie-tête tout en le maintenant droit (21). trop haut (20) trop bas correct

5- Placer les bretelles du harnais

par-dessus les marquages orange des deux côtés du siège afin de maintenir le harnais ouvert pendant le positionnement de l’enfant (23).

6- Lorsque l’enfant est en place,

passer les bretelles du harnais par-dessus les épaules de l’enfant et verrouiller la boucle! (24). (21) (23) (24)

7- Tirer la sangle du harnais à

travers l’adaptateur central en direction de la flèche verte, vers l’avant et vers le haut. Tirer jusqu’à ce que le harnais soit confortablement mais fermement ajusté. L’indicateur de tension du harnais sera au vert (25). (25) Les sangles du harnais doivent toujours être attachées et serrées lorsque l’enfant est dans le siège.

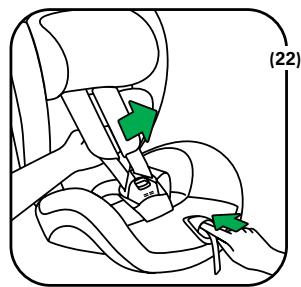

3- Tirer les bretelles du harnais vers

le haut en poussant sur le bouton de l’adaptateur central (22).

4- Ouvrir la boucle du harnais.

(22) Position de couchage

• Le siège est doté de 4 positions d’inclinaison.
• En tirant le levier d’inclinaison vers le haut, le siège peut être mis dans une autre position (26). (26)

• S’assurer que les sangles du harnais sont fixées correctement après la remise de la housse.

1- Mettre l’appuie-tête dans la position la plus élevée. Installer la

housse de l’appuie-tête et accrocher les crochets à l’arrière. Passer les sangles du harnais à travers les trous. Fixer la partie inférieure de la housse de l’appuie-tête à la partie en plastique sous l’appuie-tête. Retirer la housse

1- Il convient d’être attentif en retirant la housse car la remise

de la housse se fait sur l’envers.

2- Passer les sangles du harnais à travers l’ouverture de la

housse de siège et verrouiller la boucle du harnais. Passer la sangle d’entrejambe à travers l’ouverture de l’assise.

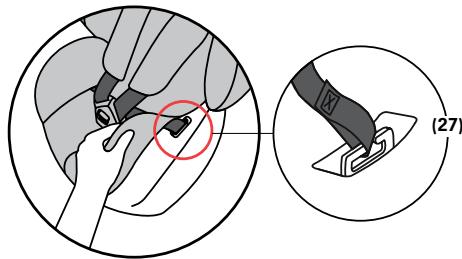

2- Afin de retirer la housse du siège, les sangles du harnais

doivent être détachées des deux côtés. Voir le cercle rouge (27).

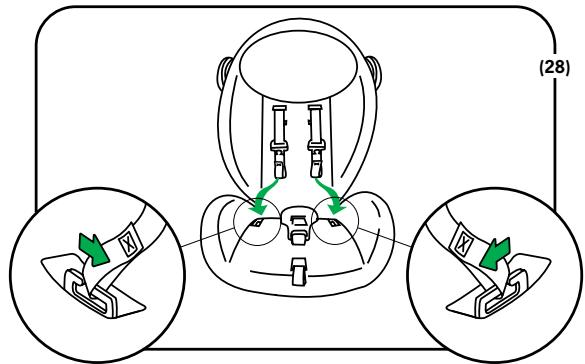

3- Passer les boucles d’assise des sangles du harnais à travers

les ouvertures dans les crochets dans l’assise du siège. Accrocher les deux sangles du harnais aux crochets de sangle en métal et tirer fermement sur les sangles afin de s’assurer qu’elles sont correctement installées (28). (27) (28)

3- Commencer par retirer la housse du siège et décrocher les

sangles du harnais des crochets de sangle en métal.

4- La housse de l’appuie-tête peut être enlevée séparément en

décrochant les crochets à l’arrière et en enlevant le tissu en tirant vers l’avant.

4- Installer la partie supérieure, puis les parties au niveau des

épaules. Installer l’assise et passer la housse du siège sous les parties arrière des côtés.

• La housse du siège doit être lavée conformément aux instructions à l’intérieur de la housse (29).

• NE PAS utiliser le siège sans support de sol lorsqu’il est installé dos à la route.

• NE PAS utiliser le siège sans fermement fixer la protection frontale en cas d’installation dos à la route.

• NE PAS conduire lorsque les indicateurs ISOfix sont au ROUGE.

(29) laver avec des couleurs similaires

• NE PAS utiliser de produits de nettoyage agressifs ; ils pourraient endommager le matériau de construction du siège.

Avertissement : les possibles usages

• Il est INTERDIT d’installer le siège auto sur un siège avant AVEC UN AIRBAG ACTIVÉ.

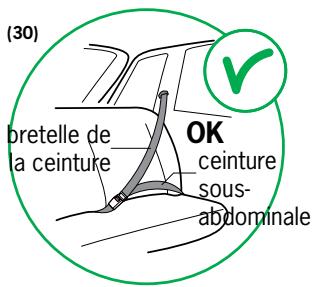

• Peut uniquement être installé avec une ceinture de sécurité à trois points conforme au règlement ECE n° 16 ou à d’autres normes équivalentes (30).

(30) bretelle de la ceinture

• NE PAS essayer de démonter, modifier ou ajouter un élément au siège. La garantie sera supprimée en cas d’utilisation de pièces ou d’accessoires non-originaux.
• NE PAS utiliser quoi que ce soit, comme un coussin, pour relever le siège enfant sur le siège passager du véhicule. En cas d’accident, le siège ne serait pas en mesure de protéger votre enfant correctement.
• Ne jamais laisser l’enfant sans surveillance dans le siège.
• S’assurer que tous les passagers savent comment détacher votre enfant en cas d’urgence.
• Un siège enfant inoccupé doit toujours être attaché dans le véhicule.
• S’assurer que les bagages ou autres objets sont dûment attachés. Des bagages non-attachés peuvent provoquer des blessures graves aux enfants et aux adultes en cas d’accident.
• Ne jamais utiliser le siège sans la housse. La housse a une fonction de sécurité et peut uniquement être remplacée par une housse BeSafe originale.
• Sous la housse, nous utilisons de la mousse EPS. Ne pas pousser ou tirer trop fort sur la mousse car vous pourriez l’endommager.
• Ne pas utiliser de produits de nettoyage agressifs ; ils pourraient endommager le matériau de construction du siège.
• BeSafe conseille de ne pas acheter ou vendre des sièges enfant d’occasion.
• CONSERVER ce mode d’emploi pour une utilisation ultérieure avec le siège.
• NE PAS utiliser le siège pendant plus de 5 ans. En raison du vieillissement, la qualité du matériel pourrait s’altérer.
• NE PAS utiliser à domicile. Il n’a pas été conçu pour un usage à domicile et peut uniquement être utilisé dans une voiture.
• Lors d’une installation avec le système ISOfix : vérifier le manuel de la voiture du fabricant.

Conseil pratique Lorsque le siège enfant est installé dans la voiture, vérifiez tous les endroits où le siège pourrait toucher l’intérieur de la voiture. Nous conseillons d’utiliser une housse de protection (BeSafe) à ces endroits afin d’éviter des entailles, des marques ou une décoloration de l’intérieur du véhicule et notamment dans les véhicules dont l’intérieur est en cuir ou en bois. Informations pour le point de vente Remarque concernant l’installation DOS À LA ROUTE

• Ceci est un Système de retenue pour enfants ISOfix semiuniversel. Il est conforme au règlement N° 44.04, une série d’amendements pour l’utilisation générale dans les véhicules équipés de systèmes de fixation ISOfix.
• Il convient aux voitures avec des positions approuvées en tant que positions ISOfix (tel que détaillé dans le manuel du véhicule), en fonction de la catégorie du siège enfant et de l’installation.
• Le groupe d’ensemble et la classe de taille ISOfix pour lesquels ce dispositif est conçu est le suivant : C.
• Le siège convient pour être fixé dans les positions de siège des véhicules énumérés dans la « liste des voitures » séparée. Des positions de siège dans d’autres véhicules peuvent également convenir pour accueillir ce système de retenue pour enfants. En cas de doute, veuillez consulter le fabricant du système de retenue pour enfants ou le distributeur. Pour consulter la liste actuelle des voitures, veuillez consulter : www.besafe.eu. Remarque concernant l’installation FACE À LA ROUTE
• En cas d’installation avec une ceinture de sécurité à 3 points : convient uniquement si les véhicules approuvés sont équipés d’une ceinture de sécurité à 3 points conforme au règlement CEE/ONU n° 16 ou à d’autres normes équivalentes.
• Nous vous conseillons d’utiliser le siège installé dos à la route aussi longtemps que possible. Le siège enfant suivant
• Le BeSafe iZi Up est un siège de groupe 2/3 qui peut être utilisé pour les enfants de 15 à 36 kilos, soit du groupe d’âge entre 4 et 12 ans.

B905-8010-A N2001042 Garantie

• Tous les produits BeSafe ont été conçus, fabriqués et testés avec soin. Tous nos sièges enfant BeSafe de notre fabrication font l’objet d’essais périodiques dans notre laboratoire de test. En outre, ils sont testés par des instituts de test indépendants.
• Si ce produit s’avérait défectueux dans les 24 mois après son achat en raison d’un défaut matériel ou de fabrication, à l’exception des housses et des sangles de harnais, veuillez le retourner au lieu d’achat.
• La garantie est uniquement valide si vous utilisez votre siège de façon appropriée et avec soin. Veuillez contacter votre distributeur. Il décidera si le siège sera retourné au fabricant pour être réparé. Aucun remplacement ou retour ne peut être exigé. La garantie n’est pas prolongée suite à une réparation.
• La garantie est supprimée : lorsqu’il n’y a pas de reçu, lorsque les défauts sont provoqués par une utilisation erronée ou impropre, lorsque les défauts sont provoqués par une mauvaise utilisation, une utilisation à mauvais escient ou de la négligence.
