NV MINI - Caméra MINOX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Caméra thermique
Résolution thermique	Non précisé
Plage de température	Non précisé
Fréquence d'image	Non précisé
Écran intégré	Oui
Type d'écran	Non précisé
Connectivité	Non précisé
Alimentation	Non précisé
Poids	Non précisé
Dimensions	Non précisé
Fonctions supplémentaires	Non précisé
Utilisation recommandée	Inspection thermique, détection de chaleur
Langues supportées	Multilingue
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - NV MINI MINOX

Comment allumer le MINOX NV MINI ?

Pour allumer le MINOX NV MINI, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée.

Que faire si l'image est floue ?

Si l'image est floue, vérifiez que l'objectif est propre. Utilisez un chiffon doux pour le nettoyer. Assurez-vous également que vous êtes à la bonne distance de l'objet que vous souhaitez observer.

Comment ajuster la luminosité de l'écran ?

Vous pouvez ajuster la luminosité de l'écran en accédant au menu des paramètres, puis en sélectionnant l'option 'Luminosité'.

Le MINOX NV MINI ne s'allume pas, que faire ?

Si l'appareil ne s'allume pas, vérifiez d'abord si la batterie est chargée. Si elle est déchargée, rechargez-la. Si le problème persiste, essayez de réinitialiser l'appareil en retirant et en remettant la batterie.

Comment changer la batterie du MINOX NV MINI ?

Pour changer la batterie, ouvrez le compartiment de la batterie situé à l'arrière de l'appareil. Retirez l'ancienne batterie et insérez la nouvelle en respectant la polarité.

Est-ce que le MINOX NV MINI est résistant à l'eau ?

Le MINOX NV MINI n'est pas conçu pour être immergé dans l'eau. Il est résistant aux éclaboussures, mais il est recommandé de ne pas l'utiliser sous la pluie ou dans des conditions humides.

Comment nettoyer l'objectif du MINOX NV MINI ?

Pour nettoyer l'objectif, utilisez un chiffon en microfibre doux. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Comment mettre à jour le logiciel du MINOX NV MINI ?

Pour mettre à jour le logiciel, visitez le site officiel de MINOX et téléchargez la dernière version du logiciel. Suivez les instructions fournies pour installer la mise à jour.

Que faire si l'appareil surchauffe ?

Si votre MINOX NV MINI surchauffe, éteignez-le immédiatement et laissez-le refroidir dans un endroit frais et sec. Évitez de l'utiliser dans des conditions de chaleur extrême.

Comment contacter le service client de MINOX ?

Pour contacter le service client de MINOX, visitez leur site web officiel et recherchez la section 'Contact'. Vous y trouverez les informations nécessaires pour les joindre par téléphone ou par e-mail.

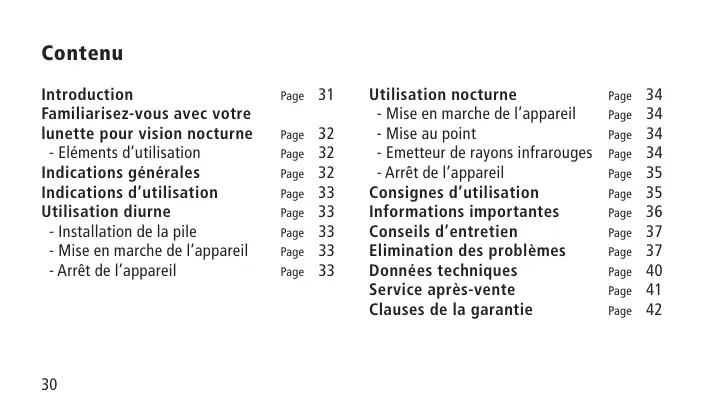

MODE D'EMPLOI NV MINI MINOX

Familiarisez-vous avec vous

lunette pour vision nocturne

• Éléments d'utilisation

Indications generales

Indications d'utilisation

Utilisation diurne

• Installation de la pile
• Mise en marche de l'appareil
• Arrêt de l'appareil

Utilisation nocturne

• Mise en marche de l'appareil
  -Mise au point Page 34
• Emetteur de rayons infrarouges Page 34
• Arrêt de l'appareil Page 35

Consignes d'utilisation Page 35

Informations importantes

Conseils d'entretien Page 37

Elimination des problèmes Page 37

Données techniques 40

Service après-vente

Clauses de la garantie

Introduction

Cher client,

Nous vous félicitons d'avoir acheté cette lunette pour vision nocturne MINOX, un instrument d'une grande qualité optique, doté en outre d'une mécanique de haute précision.

Ce manuel d'utilisation vous aidera à tirer pleinement parti de ses multiples possibilités.

Nous vous souhaitons de passer avec cette lunette de vision nocturne de très agreables moments d'observation, des moments qui vaudront assurément le coup d'eel!

MINOX NV mini

Familiarisez-vous avec votre lunette pour vision nocturne

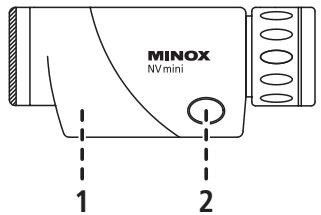

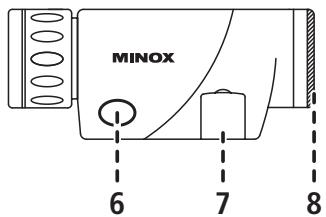

Éléments d'utilisation

1. Corps de l'appareil
2. Commutateur
   3.Objectif
3. Oculaire et bague de mise au point
4. Emetteur de rayons infrarouges
5. Interrupteur de l'émetteur de rayons infrarouges
6. Compartment de pile
7. Le couvercle de l'objet*
8. Fixation pour la dragonne

*N'enlevez jamais ce couvercle en plein jour!

Indications generales

Cet apparéil opto-électronique haut de gamme est équipé d'un amplificateur de lumière résiduelle de la génération 1+ . Il peut s'utiliser en situation d'observation ou d'orientation ( combiné avec un émetteur de rayons infrarouges)quel que soit le degré d'obscurite (préuscule, clair de lune, nuit etoilée ou nuit noire) dans une plage de températures de -30^ bis +50^ Grace à ses dimensions compactes, l' apparéil est simple à manipuler et utilisable à tout moment. En l'utilisant et en l'entretenant correctement, il fonctionnera de façon irréprochable pendant de nombreuses années.

Indications d'utilisation

Utilisation diurne

Installation de la pile

Assurez-vous que l'objet de votre lunette pour vision de nuit est protégé par son couvercle. Enlevez ensuite le couvercle du compartment de pile et insérez la pile (1 CR 1/3 N). Veillez à respecter la polarité. Refermez complètement le compartment de pile.

Mise en marche de l'appareil

Afin de ne pas occasionner de dommages irréparables au tube cathodique très fragile, n'enlevez jamais le couvercle de l'objet en plein jour. La petite ouverture située au milieu du couvercle est suffisante en cas d'utilisation diurne. Actionné l'interrupteur principal. Le témoin vert s'allume. Lorsque vous regardez par l'oculaire, vous pouvez voir une image claire de couleur vert fluorescent.

Arrêt de l'appareil

Actionnez l'interrupteur principal. Lorsque vous regardez par l'oculaire, l'image verte s'affiche encore pendant quelques minutes avant de disparaitre.

Ce phénomène est tout à fait normal et ne constitue pas un motif de réclamation puisque l'appareil de vision nocturne s'arrête progressivement.

Utilisation nocturne

Mise en marche de l'appareil

Otez le couvercle de I'objectif. Actionnez I'interrupteur principal. Le témoin vert s'allume. Lorsque vous regardez par I'oculaire, une image decouleur vert fluorescent apparait.

Mise au point

Visez un objet qui se situe à une distance de 20 à 30 m. Tournez la bague de mise au point de l'oculaire pour obtenir une image nette. Tournez ensuite la bague de l'objet afin d'améliorer la nettete de l'image. Repézez l'opération si nécessaire.

Emetteur de rayons infrarouges

Lors de conditions d'éclairage insuffisantes, pour améliorer l'image visuaisé, en plus de l'interrupteur principal, on peut aussi actionner le commutateur de l'émetteur infrarouge. En maintainant également la pression sur ce commutateur, l'image apparaitra plus claire.

Arrêt de l'appareil

Dés qu'on interrompt la pression sur l'interru-.
teur principal, I'appareil se met peu a peu hors circuit.L'image verte restera visible encorequelles minutes avant de disparaître.Ceci est normal et ne devrait causeur aucune inquiétude.

Conseil:

Pour accroître la durée de vie de la pile, nous vous recommendons de ne pas utiliser la lunette pour vision de nuit de manière prolongée mais只为 d'arrête de temps à autre.

Consignes d'utilisation

Pour une protection optimale, veillez à tous jours couvrir l'objet avec son couvercle.

Informations importantes

Afin d'éviter tout dommage irréparable à votre lunette pour vision de nuit, veuillez respecter les indications suivantes:

Lors de l'utilisation de cet apparéil à la lumière du jour, il ne faut jamais oter le couvercle de l'objectif. La petite ouverture située au centre du couvercle suffit pour utiliser l' apparéil à la lumière du jour.
- Ne démontez jamais l'appareil.
- Insérez toujours les piles conformément aux instructions et voirlez à respecter la polarité.
- N'utilize aucune alimentation externe.
- Si vous savez que vous n'allez pas utiliser l'appareil pendant longtemps, otez les piles

de leur compartment.

• Remettez toujours le couvercle sur l'objet lorsque vous n'utilise pas l'appareil.
• N'exposez pas directement l'appareil à la lumière du jour.
• N'utilisez pas l'appareil à des conditions de températures extrêmes.
• N'utilisez pas l'appareil dans un endroit humide, poussiêreux ou sale.
• N'exposez l'appareil à aucune influence extérieure.
• N'occasionnez,aucun coup,ni chic a I'appareil.

Conseils d'entretien

Protégez la lunette pour vision de nuit contre l'humidité, la saleté, les températures extrêmes ou les chutes. Protégez toutes les surfaces optiques contre l'humidité et les substances abrasives car elles endommagent le revêtement antireflet.

Enlevez la poussière ou la saleté de la lentille à l'aide d'un chiffon doux et sec. Pour des raisons de sécurité nous vous prions de sorting les piles avant!

Elimination des problèmes

La lunette pour vision de nuit ne se met pas en marche

Vérifiez que les piles sont correctement insérées et charges.

Aucune image n' apparait

Visez un objet. Mettez l'oculaire au point jusqu'à l'obtention d'une image nette. Puis, pour encore augmenter l'acuity visuelle, faites tournier l'anneau de l'objet. Si nécessaire, repêze cette procédure.

Flash

Au cours des quelques minutes qui suivant la mise en marche de l'appareil, il est possible que le flash se déclenché. Si cet effet persiste, ceci signifie probablement que l'environnement est trop clair. Cela peut se produit également lorsque le couvercle de l'objet est en place. Dans un environnement obscur ce effet diminuera, ou disparaître même complètement.

L'appareil se couvre de condensation

Lorsque you utilisez l'appareil à des températures basses et que you passez ensuite dans un environnement plus chaud, il est possible que de la condensation se forme sur la surface froide de l'appareil. Cela peut durer cinq heures,

jusqu'à ce que l'appareil s'adapte à la tempéra-ture ambiente.

L'image rétrécit ou disparait

Une trop forté exposition à la lumière (lumière de la lune, phares de voiture, projecteurs) peut se traduire par des troubles de l'image. Eloignez tout de suite l'appareil de la source de luzière et l'image se rétablira dans les deux minutes. En cas de brouillard écais, de brume ou de forte obscurité, vous n'obtiendrez une image qu'en vous rapprochant de l'objet.

Des points noirs apparaisent dans le champ de vision

Si vous observez l'image rendue par votre lunette pour vision de nuit à travers l'oculaire, vous pouvez apercevoir, le cas échéant, de petits points noirs. Ce n'est pas un défaut de qualité mais une caractéristique typique de ce type d'appareil.

La puissance lumineuse du tube cathodique diminue

La puissance lumineuse du tube cathodique diminue au cours de sa durée de vie. Dans le cas d'une utilisation correcte, la durée de vie atteint environ 10.000 heures.

Elle diminue cependant lorsque la lunette pour vision de nuit est exposé à une source de lumière puissant telle que des lampadaires ou des phares de voiture.

Le tube cathodique est defectueux

Le tube cathodique est soumis à une usure naturelle. Lorsque la luminosité du tube cathodique s'attenue, renvoyez directement la lunette pour vision de nuit au service après-venture de MINOX qui procédera au remplacement du tube cathodique.

Données techniques

Emetteur infrarouge:oui

Grossissement: 2x

Diametre de I'objectif: 22 mm

Résolution: 35 lp/mm

Champ de vision, degré: 11°

Tube: Gen. 1+

Réglage dioptrique: +/- 4dpt

Temperature de fonctionnement: -30°C jusqu'à +50°C

Résistant à l'eau: oui

Poids: 180 g (environ)

Livraison: avec dragonne, pile

Service après-venture

Notre service après-venture se tient à votre disposition à l'adresse suivante:

MINOX GmbH

Walter-Zapp-Str. 4

En achetant cetteamera MINOX, vous avez acquis un produit qui a eté fabriqué et éprouvé suivant des normes de qualité particulièrement sévères.

La garantie légale de 2 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant/agree dans les conditions suivantes:

1) Il sera remédé, au cours de la période de garantie, aux réclamations qui se fondent sur des défauts de fabrication, gratuitemment et, suivant notre propre appréciation, par le bias d'une remise en état, d'un changement des pieces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dépasseraient ce cadre, qu'elle que soit leur nature et quel que soit leur motif juridique en rapport avec la presente prestation de garantie, sont exclues.
2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte – l'utilisation d'accessoires étrangers pouvant aussi en faire partie – si une interven-

tion a ete effectuée par des personnes et des ateliers non autorisés ou si le numero de fabrication a ete rendu meconnaissable.

3) Les droits à la garantie ne peuvent être invoqués que sur presentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.
4) En cas de recours à la garantie, veuillesz faire parvenir laamera MINOX, accompagnée de l'original du justificatif d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.
5) En cas de besoin, la succursale du pays de destination correspondant se tient à la disposition des touristes, conformément aux règles qui régissant la prestation de garantie de la MINOX GmbH, sur presentation du justificatif d'achat imprimé.

MINOX GmbH, Walter-Zapp-Str. 4, D-35578 Wetzlar, Germany
