Type de produit	Lunette de vision nocturne
Marque	MINOX
Modèle	NV 300
Grossissement	2,5x
Diamètre de l'objectif	46 mm
Système optique	5 éléments en 3 groupes
Tube amplificateur	Génération 1+
Résolution	25 lp/mm
Émetteur infrarouge	Oui
Connexion trépied	Oui
Alimentation	1 pile CR123A
Dimensions (L x H x P)	83 x 174 x 55 mm
Poids	490 g
Plage de température	-20°C à 40°C
Utilisation diurne	Avec le couvercle d'objectif muni d'un petit orifice
Durée de vie du tube	Environ 10 000 heures en utilisation normale
Entretien	Chiffon doux et sec ; retirer les piles en cas de non-utilisation prolongée
Réparabilité	Remplacement du tube cathodique par le SAV MINOX
Numéro de code	62401

FOIRE AUX QUESTIONS - NV 300 MINOX

Comment utiliser la lunette NV 300 en plein jour ?

Ne retirez jamais le couvercle de l'objectif en plein jour. Utilisez le petit orifice situé au centre du couvercle pour une utilisation diurne. L'appareil fonctionne alors correctement.

Pourquoi l'image reste-t-elle affichée après l'arrêt ?

C'est normal. Après avoir éteint l'appareil, l'image verte persiste quelques minutes avant de disparaître progressivement. Cela ne constitue pas un défaut.

Comment mettre au point l'image ?

Visez un objet à 20-30 m. Tournez la bague de mise au point de l'oculaire pour obtenir une image nette, puis ajustez la bague de l'objectif. Répétez si nécessaire.

Que faire si des points noirs apparaissent dans le champ de vision ?

De petits points noirs sont normaux pour ce type d'appareil. Ce n'est pas un défaut de qualité, mais une caractéristique typique des tubes amplificateurs de lumière.

Pourquoi l'image clignote-t-elle ou des flashes apparaissent-ils ?

Des flashes peuvent survenir juste après la mise en marche si l'environnement est trop clair. Cela disparaît dans un environnement plus sombre. Vérifiez également que le couvercle d'objectif est en place en cas d'utilisation diurne.

Comment installer la pile ?

Retirez le couvercle du compartiment à pile. Insérez une pile CR123A en respectant la polarité. Refermez complètement le compartiment.

Peut-on utiliser l'appareil par forte pluie ou dans un environnement humide ?

Non, évitez l'humidité, la poussière et les températures extrêmes. Protégez l'appareil contre les chutes et rangez-le dans l'étui fourni.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec pour enlever la poussière ou la saleté. N'utilisez pas de substances abrasives qui pourraient endommager le revêtement antireflet.

Que faire si l'image devient trop sombre ?

Activez l'émetteur infrarouge en actionnant son interrupteur. L'image deviendra plus claire dans l'obscurité. Assurez-vous également que les piles sont chargées.

Comment prolonger la durée de vie du tube amplificateur ?

Évitez d'exposer l'appareil à des sources de lumière puissante (lampadaires, phares). La durée de vie du tube est d'environ 10 000 heures en utilisation normale. Pour un remplacement, contactez le SAV MINOX.

MODE D'EMPLOI NV 300 MINOX

Notice d'utilisation

• Française

n'enlevez jamais le couvercle de

L'objectif en plein jour.

Contenu

Apprenez les éléments de votre lunette

pour vision de nuit

Éléments d'utilisation Page 3

Indications générales

Indications d'utilisation - Page 4

Utilisation diurne

Installation de la pile Page 4

Mise en marche de l'appareil Page 4

Arrêt de l'appareil Page 4

Utilisation nocturne

Mise en marche de l'appareil

Mise au point Page 5

Émetteur de rayons infrarouges

Arrêt de l'appareil Page 5

Consignes d'utilisation Page 5

Informations importantes

Conseils d'entretien Page 6

Résolution des problèmes Page 6

La lunette pour vision de nuit ne

ne se met pas en marche

Aucune image n'apparaît Page 6

Flash

L'appareil se couvre de condensation. Page 6

L'image réciproque disparaît Page 7

Des points noirs apparaissent dans

le champ de vision

La puissance lumineuse du tube

cathodique diminue

Le tube cathodique est défectueux

Caractéristiques techniques Page 8

Service après-vente

Cher client,

nous vous félicitons d'avoir acheté cette lunette pour vision de nuit MINOX.

C'est un appareil d'une grande qualité optique doté d'un mécanisme de haute précision.

Ce manuel d'utilisation vous aidera à tirer pleinement parti de votre lunette pour vision de nuit MINOX.

Nous sommes convaincus que vous aurez la vision parfaite et que vous prendrez beaucoup de plaisir à utiliser cet appareil!

MINOX NV 200 MINOX NV 300

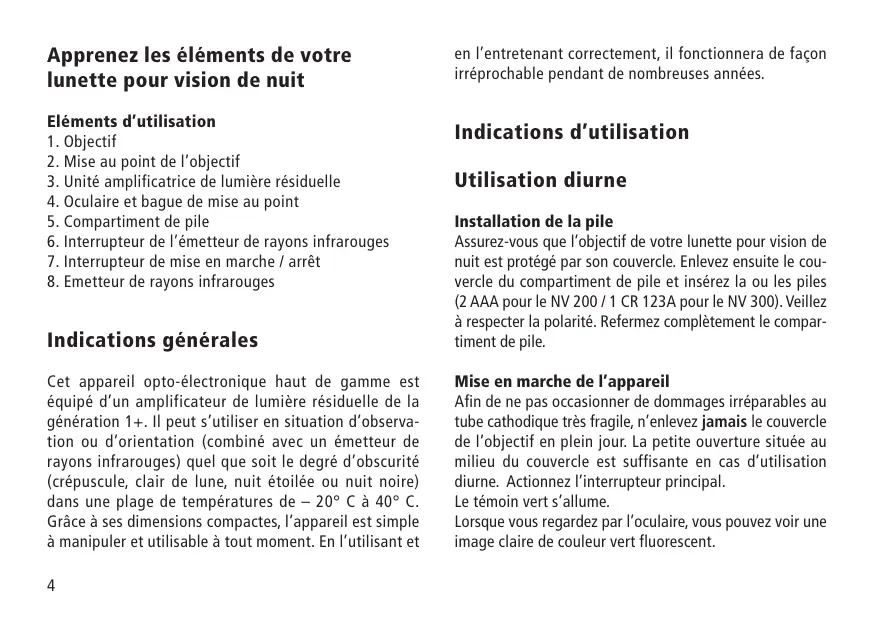

Éléments d'utilisation

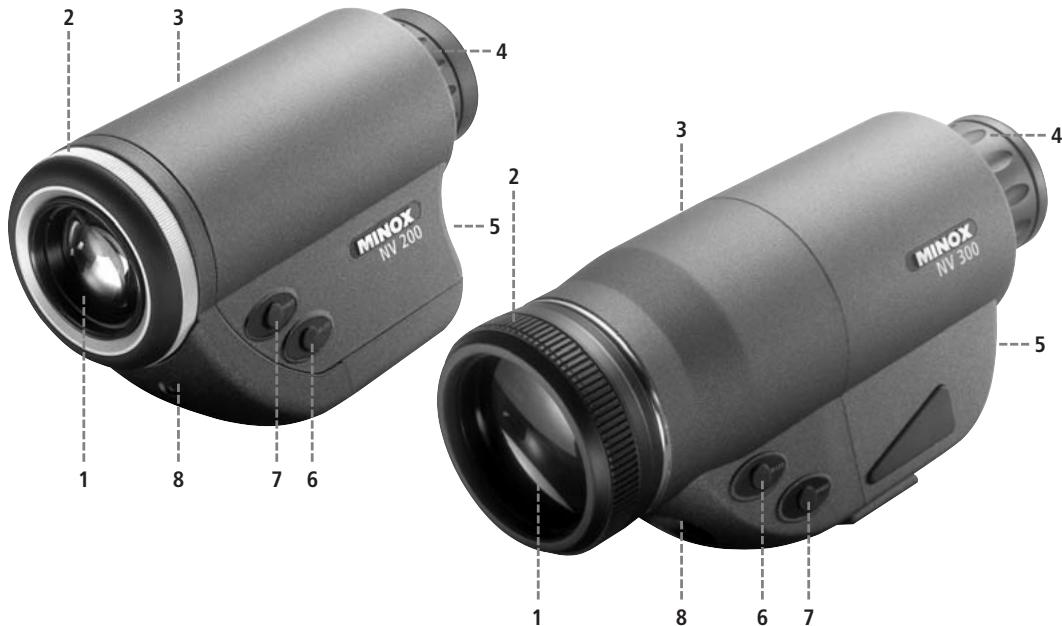

1. Objectif 2. Mise au point de l'objectif 3. Unité amplificatrice de lumière résiduelle 4. Oculaire et bague de mise au point 5. Compartiment de pile 6. Interrupteur de l'émetteur de rayons infrarouges 7. Interrupteur de mise en marche / arrêt 8. Émetteur de rayons infrarouges

Indications générales

Cet appareil opto-électronique haut de gamme est équipé d'un amplificateur de lumière résiduelle de la génération 1+. Il peut s'utiliser en situation d'observation ou d'orientation (combiné avec un émetteur de rayons infrarouges) quel que soit le degré d'obscurité (présunçule, clair de lune, nuit étoilée ou nuit noire) dans une plage de températures de - 20°C à 40°C. Grace à ses dimensions compactes, l'appareil est simple à manipuler et utilisable à tout moment. En l'utilisant et

en l'entretenant correctement, il fonctionnera de façon irréprochable pendant de nombreuses années.

Installation de la pile

Assurez-vous que l'objet de votre lunette pour vision de nuit est protégé par son couvercle. Enlevez ensuite le couvercle du compartiment de pile et insérez la ou les piles (2 AAA pour le NV 200 / 1 CR 123A pour le NV 300). Veillez à respecter la polarité. Refermez complètement le compartiment de pile.

Mise en marche de l'appareil

Afin de ne pas occasionner de dommages irréparables au tube cathodique très fragile, n'enlevez jamais le couvercle de l'objet en plein jour. La petite ouverture située au milieu du couvercle est suffisante en cas d'utilisation diurne. Actionnez l'interrupteur principal.

Le témoin vert s'allume.

Lorsque vous regardez par l'oculaire, vous pouvez voir une image claire de couleur vert fluorescent.

Arrêt de l'appareil

Actionnez l'interrupteur principal. Lorsque vous regardez par l'oculaire, l'image verte s'affiche encore pendant quelques minutes avant de disparaitre.

Ce phénomène est tout à fait normal et ne constitue pas un motif de réclamation puisque l'appareil de vision nocturne s'arrête progressivement.

Mise en marche de l'appareil

Otez le couvercle de l'objectif.

Actionnez l'interrupteur principal. Le témoin vert s'allume. Lorsque vous regardez par l'oculaire, une image de couleur vert fluorescent apparait.

Mise au point

Visez un objet qui se situe à une distance de 20 à 30 m. Tournez la bague de mise au point de l'oculaire pour obtenir une image nette. Tournez ensuite la bague de l'objectif afin d'améliorer la netteté de l'image.

Répétez l'opération si nécessaire.

Émetteur de rayons infrarouges

Grâce à l'émetteur de rayons infrarouges, vous pouvez obtenir une meilleure image dans des conditions de luminosité insuffisantes.

Après avoir actionné l'interrupteur de l'émetteur de rayons infrarouges, l'image devient plus claire.

Arrêt de l'appareil

Actionnez l'interrupteur principal.

Lorsque vous regardez par l'oculaire, l'image verte s'affiche encore pendant quelques minutes avant de disparaître. Ce phénomène est tout à fait normal et ne constitue pas un motif de réclamation car la lunette pour vision de nuit s'arrête progressivement.

Conseil :

Pour accroître la durée de vie de la pile, nous vous recommandons de ne pas utiliser la lunette pour vision de nuit de manière prolongée, mais d'en arrêter l'utilisation de temps à autre.

Consignes d'utilisation

Pour protéger l'objectif, replacez le couvercle de protection avant de ranger la lunette pour vision de nuit dans son étui.

Informations importantes

Afin d'éviter tout dommage irréparable à votre lunette pour vision de nuit, veuillez respecter les indications suivantes:

• En cas d'utilisation diurne, n'enlevez jamais le couvercle de l'objectif, la petite ouverture située au milieu du couvercle est suffisante pour utiliser l'appareil en plein jour.
• Ne démontez jamais l'appareil.
• Insérez toujours les piles conformément aux instructions et veillez à respecter la polarité.
• N'utilisez aucune alimentation externe.
• Si vous savez que vous n'allez pas utiliser l'appareil pendant longtemps, otez les piles de leur compartiment.
• Remettez toujours le couvercle sur l'objet lorsqu'il n'utilise pas l'appareil.
• N'exposez pas directement l'appareil à la lumière du jour.
• N'utilisez pas l'appareil à des conditions de températures extrêmes.
• N'utilisez pas l'appareil dans un endroit humide, poussiéreux ou sale.
• N'exposez l'appareil à aucune influence extérieure.
• N'occasionnez aucun coup ni choc à l'appareil.

Conseils d'entretien

Protégez la lunette pour vision de nuit contre l'humidité, la saleté, les températures extrêmes ou les chutes. Protégez toutes les surfaces optiques contre l'humidité et les substances abrasives car elles endommagent le revêtement antireflet.

Enlevez la poussière ou la saleté de la lentille à l'aide d'un chiffon doux et sec. Pour des raisons de sécurité, nous vous prions de partager les piles avant. Transportez toujours l'appareil dans l'étui fourni.

La lunette pour vision de nuit ne se met pas en marche

Vérifiez que les piles sont correctement insérées et chargées.

Aucune image n'apparaît

Visez un objet. Tournez la bague de mise au point de l'oculaire pour obtenir une image nette. Tournez ensuite la bague de l'objectif etandin d'améliorer ler nettetéde l'image. Repérez l'opération si nécessaire.

Au cours des quelques minutes qui suivent la mise en marche de l'appareil, il est possible que le flash se déclenche. Si les flashes persistent, cela signifie probablement que l'environnement est trop clair. Cela peut se produire également lorsque le couvercle de l'objet est en place. Dans un environnement plus sombre, ce phénomène s'atténuera ou disparaîtra complètement.

L'appareil se couvre de condensation

Lorsque vous utilisez l'appareil à des températures basses et que vous passez ensuite dans un environnement plus chaud, il est possible que de la condensation se forme sur la surface froide de l'appareil. Cela peut durer cinq heures, jusqu'à ce que l'appareil s'adapte à la température ambiante.

L'image rétrécit ou disparaît

Une trop forte exposition à la lumière (lumière de la lune, phares de voiture, projecteurs) peut se traduire par des troubles de l'image. Éloignez tout de suite l'appareil de la source de lumière et l'image se rétablira dans les deux minutes. En cas de brouillard épais, de brume ou de forte obscurité, vous n'obtiendrez une image qu'en vous rapprochant de l'objet.

Des points noirs apparaisent dans le champ de vision

Si vous observez l'image rendue par votre lunette pour vision de nuit à travers l'oculaire, vous pouvez apercevoir, le cas échéant, de petits points noirs. Ce n'est pas un défaut de qualité mais une caractéristique typique de ce type d'appareil.

La puissance lumineuse du tube cathodique diminue

La puissance lumineuse du tube cathodique diminue au cours de sa durée de vie. Dans le cas d'une utilisation correcte, la durée de vie atteint environ 10 000 heures. Elle diminue cependant lorsque la lunette pour vision de nuit est exposée à une source de lumière puissante telle que des lampadaires ou des phares de voiture.

Le tube cathodique est défectueux

Le tube cathodique est soumis à une usure naturelle. Lorsque la luminosité du tube cathodique s'atténue, renvoyez directement la lunette pour vision de nuit au service après-vente de MINOX qui procédera au remplacement du tube cathodique.

Données techniques

Grossissement

Diamètre de l'objectif

Système optique

Tube

Résolution

Rayons infrarouge

Connexion par trépied

Pile

Dimensions

Poids (environ)

Numero de code

MINOX NV 300

2,5

46 mm

5 éléments en 3 groupes

Gen 1+

25 lp/mm

oui

oui

1 CR 123A

83× 174× 55mm

490g

62401

MINOX NV 200

32 mm

3 éléments en 2 groupes

Gen 1+

22 Ip/mm

oui

2 AAA

78× 131× 45mm

350g

62400

Notre service après-vente se tient à votre disposition à l'adresse suivante :

MINOX GmbH

Service technique

Walter-Zapp-Straße 4

D-35578 Wetzlar / Allemagne

Tel.: [phone] / 917-0

Fax: [phone] / 917-612

e-mail: [e-mail]

www.minox.com
