MOBI DV - Caméra de poche MINOX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Caméra numérique portable
Caractéristiques techniques principales	Résolution vidéo : 1080p, Capteur : CMOS, Angle de vue : 120°
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	10 cm x 5 cm x 3 cm
Poids	150 g
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Batterie lithium-ion
Tension	3.7 V
Puissance	5 W
Fonctions principales	Enregistrement vidéo, prise de photos, mode de vision nocturne
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le fabricant pour les réparations
Sécurité	Ne pas exposer à l'eau, éviter les températures extrêmes
Informations générales utiles	Vérifier la compatibilité avec les accessoires avant l'achat

FOIRE AUX QUESTIONS - MOBI DV MINOX

Comment allumer le MINOX MOBI DV ?

Pour allumer le MINOX MOBI DV, appuyez longuement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le témoin lumineux s'allume.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie ou de le connecter à une source d'alimentation.

Comment transférer mes vidéos sur un ordinateur ?

Connectez le MINOX MOBI DV à votre ordinateur à l'aide du câble USB fourni. Votre ordinateur devrait reconnaître l'appareil comme un disque amovible. Vous pouvez alors copier les fichiers vidéo sur votre ordinateur.

L'image de la vidéo est floue, que faire ?

Assurez-vous que l'objectif est propre et exempt de poussière ou de traces. Vérifiez également que la mise au point est correcte. Si le problème persiste, réinitialisez les paramètres de l'appareil.

Comment changer la résolution vidéo ?

Accédez au menu des paramètres de l'appareil, puis sélectionnez 'Résolution'. Choisissez la résolution souhaitée parmi les options disponibles.

Comment enregistrer une vidéo ?

Pour enregistrer une vidéo, appuyez sur le bouton d'enregistrement, qui est généralement un bouton rouge. Appuyez à nouveau sur ce bouton pour arrêter l'enregistrement.

Quelle est la capacité de la batterie ?

La batterie du MINOX MOBI DV a une capacité d'environ 1200 mAh, ce qui permet un temps d'enregistrement continu d'environ 90 minutes, selon les conditions d'utilisation.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela rétablira tous les paramètres d'origine.

Que faire si le son de la vidéo est faible ?

Vérifiez que le microphone n'est pas obstrué. Assurez-vous également que le volume est réglé correctement dans le menu des paramètres.

L'appareil chauffe-t-il pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement pendant une utilisation prolongée. Cependant, si l'appareil devient très chaud, éteignez-le et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI MOBI DV MINOX

Chapitre 1: Précautions - Sécurité - Introduction 3

Chapitre 2: Configuration de l'appareil 4

2-1 Lieste des accessoire 4
2-2 Instructions pour le fonctionnement 6

Chapitre 3: Description de l'appareil 10

3-1 Brève presentation 10
3-2 Description 11
3-3 Fonctions 13

Chapitre 4: Modes de fonctionnement 17

4-1 Mode 17
4-2 Camcorder video numérique 19
4-3 Photographie numérique 25

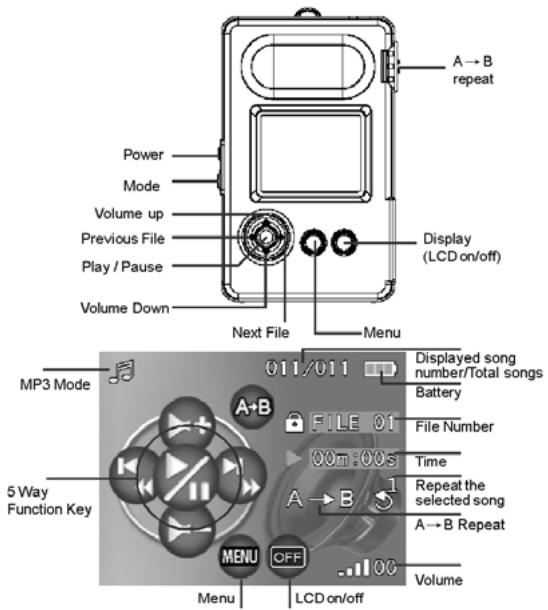

4-4 Restitution musicale (Lecteur MP3) 31
4-5 Dictaphone numérique 34

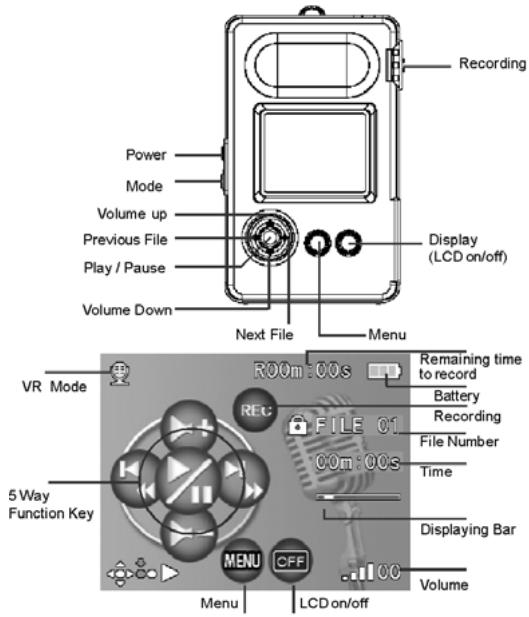

4-6 Mode de restitution (Play) 36
4-7 Installation des fonctions 39
4-8 Spot lumineux 41

Chapitre 5: Connexion à un ordinateur 42

Appendice 1: Sécifications du MINOX MOBI DV 43

Appendice 2: Notes & Conseils d'utilisation 45

Chapitre 1: Précautions - Sécurité - Introduction

Utilisation correcte

Utiliser cet appeareil en stricte accordance avec les termes de la presente notice d'utilisation.

Conseils pour le rangement

Cet apparéil n'est pas étanché à l'eau. Ne pas le ranger dans un endroit où la température est supérieure à 60^(100^)

Précautions dans la manipulation

Bien que sa construction soit robuste, cet apparéil doit cependant être manipulé avec soin. En cas de chute il y a risque de dommages.

Entretien et réparation

En cas de besoin, veuillez consulter un technicien qualifié.

Connexion à d'autres apparéils

Avant de connecter cet équipement à un autre apparéil, p. ex. un ordinateur (PC ou portable), consulter tout d'abord la notice d'utilisation afin d'éviter une procédure inadéquate. Ne connecter le MINOX MOBI DV qu'à un autre apparéil compatible. En cas de connexion fautive, la responsabilité du fabricant ne saurait être engagée pour tout dommage causé à cet apparéil ou à tout autre.

Chapitre 2: Configuration de l'appareil

2-1 Nombre de accessoires

A. DV Camcorder

B. Batterie (Batterie Li-Ion,

C. Câble de connexion USB

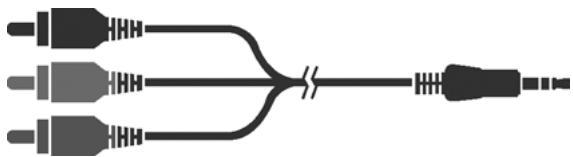

D. Cable A/V

E. Ecouteur

F. Adaptateur AC (Connexion/Réseau)

G. Pilote CD

H. Manuel d'utilisation

2-2 Instructions pour le fonctionnement

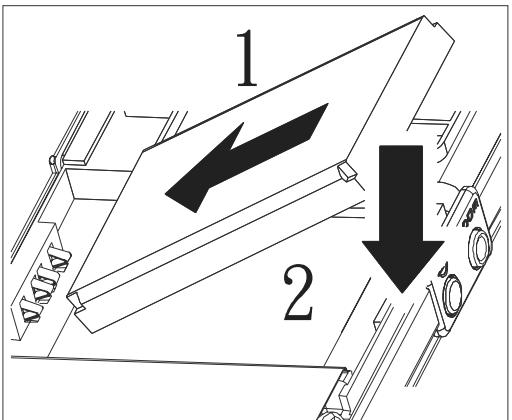

Installation / Retrait de la batterie

Appuyer sur le fermoire (haut de l'appareil) pour dégager le couvercle (dos de l'appareil). Incliner la batterie de 45^ et l'introduire dans l'alveole avec ses contacts métalliques dorés face à ceux de l'appareil. Pousser la batterie vers l'intérieur pour la positionner dans l'alveole. Replacer le couvercle avec précaution.

chargement de la batterie

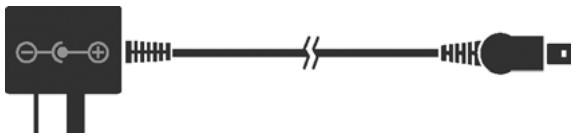

Chargement avec I'adaptateur AC

Introduire l'extrémité de l'adaptateur AC dans la prise de courant et enforcer l'autre dans la sortie USB de cet apparéil. Une lumière rouge s'allumera lors du chargement de la batterie. Elle s'éteindra après complèt chargement de la batterie.

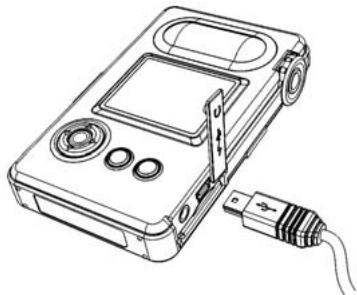

Rechargement via ordinateur

La batterie peut aussi être rechargée avec la connexion de cet apparéil à un ordinateur (PC ou portable) via un cable USB. Procedure: connecter la grossse prise du cable dans la sortie USB de l'ordinateur et la prise plus fine dans la sortie USB de l'appareil. La lumière rouge s'allumera pendant le chargement et s'eteindra lorsque celui-ci sera terminé.

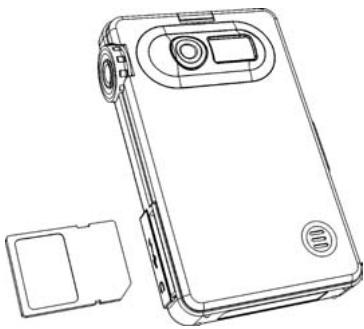

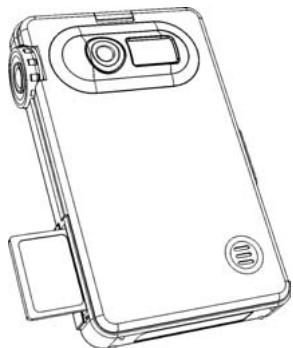

Installation de la carte mémoire dans l'appareil

Introduire la carte mémoire SD/MMC dans le compartment comme montré ci-dessous. Pour l'en extraire, la pousser d'abord un peu vers l'avant avec le bout du doigt afin de la dégager du bord. Eloigner le doigt. La carte sort d'elle même.

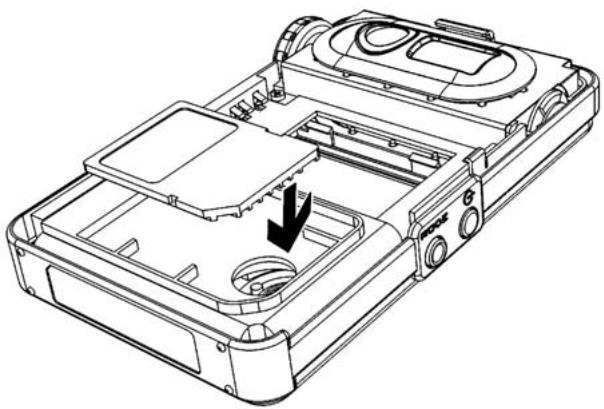

Rangement d'une carte mémoire de réserve

En plus de la carte mémoire installée dans le compartment SD, une carte de réserve peut être place dans l'appareil, dans une alveole, juste à côté de la batterie, comme indiqué sur le croquis ci-dessous. En raison de l'espace disponible, il n'y a place que pour une seule carte mince (p. ex. une carte MMC)

Chapitre 3 : Description de l'appareil

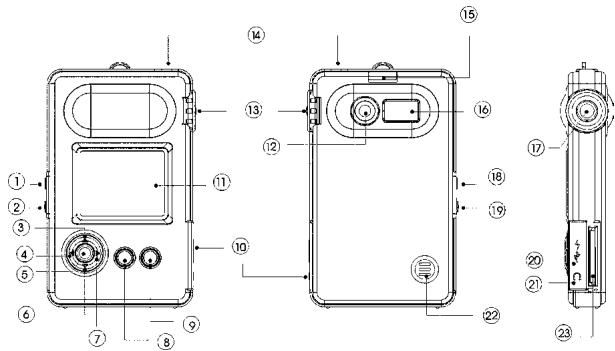

3-1 Brève représentation

No.	Description	No.	Description
1	Marche / Arrêt	13	Déclencheur
2	Modes	14	Microphone
3	▲ vers le haut	15	Clip du couvercle
4	▲ vers la gauche	16	Spot lumineux
5	[®] Entrer	17	Déclencheur
6	▼ vers le bas	18	Marche / Arrêt
7	▲ vers la droite	19	Modes
8	Menu	20	Connexion USB
9	Affichage LCD (on/off)	21	Jack pour écouteur
10	Compartment pour la carte mémoire	22	Speaker
11	Ecran LCD	23	Compartment pour la carte mémoire
12	Objectif

3-2 Description

Commutateur Marche/Arret

Mise en marche: Appuyer pendant 1 seconde sur le commutateur pour activer l'appareil. L'écran s'allume. Arrêt : Appuyer

pendant 2 secondes sur le commutateur, l'écran se neutralise et l'éclairage LED s'esteint.

DV Camcorder

Attention! Si on presse sur marche/arrêt pendant 2 secondes pendant la mémorisation d'informations sur la carte mémoire, l'appareil s'arrête mais le processus de mémorisation se poursuit jusqu'à son issue. Dans tous les autres cas, la pression sur l'interrupteur provoque l'interruption de toutes les fonctions.

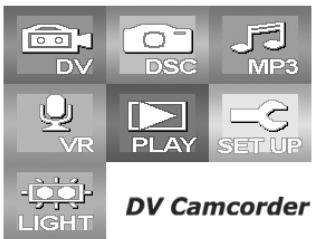

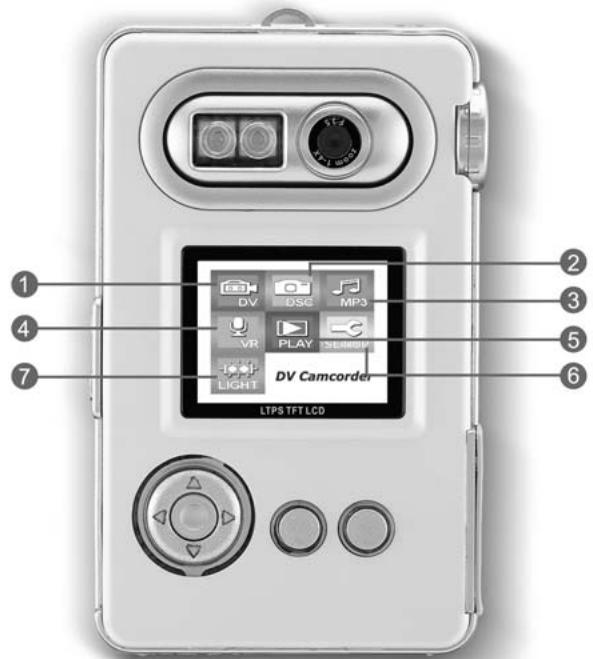

Modes

Lorsqu'on appuie sur la touche MODE le DV Camcorder affiche les icones des 7 modes opérationnels suivants :

DV (Vidente numérique)
DSC (Photo numérique)
MP3 (MP 3)
VR (Dictaphone)
Play (Restitution)
Set Up (Installations)
Light (Spot lumineux)

Quand on presse sur la touche Mode, les icones des différents modes s'affichent sur l'écran. On selectionne la fonction désirée en pressant sur les

touches directionnelles ( / / /) ou sur le bouton Mode.

Appuyer sur la touche « Entrer » pour confirmer la selection.

Pendant la programmation sur Mode, les touches Menu, Ecran et Déclencheur sont hors service. Pendant l'enregistrement d'informations (tournée video, prises de vue, enregistements vocaux) la fonction Mode est elle même hors service.

Touche Declencheur

Sur cet apparéil, toutes les fonctions d'enregistrement (tournages video, prises de vue, enregistements vocaux) sont commandées à partir du déclencheur. En modes Video et Photo presser sur cette même touche pour commencer les prises de vues.

Touchche Menu

Après être entré dans une des fonctions principales via la touche Mode, une pression sur la touche Menu provoque l'affichage d'un sous-menu en vue des réglages spécifique pour cette fonction. La, selectionner et confirmer les paramétres de son choix. Une simple pression sur la touche Menu fait disparaitre le sous-menue des réglage et amène le retard au menu de base.

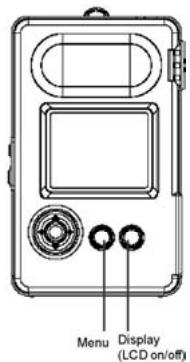

Touche Ecran LCD (Marche/Arrêt)

Cette touche contrôle l'allumage l'écran LCD. Sa principale finalité est d'économiser l'énergie de la batterie. Ainsi, en Mode MP3 p. ex., quand on écoute seulement de la musique, éteindre l'écran LCD fait economiser de l'énergie et l'utilisateur peut écouter plus longtemps.

Objectif orientable

En Modes Video et Photo numériques, l'utilisateur a la possibilité d'orienter l'objectif pendant ses tournages ou ses prises de vue.

3-3 Description des fonctions

Fonctions	Descriptions
	Etat de la batterie
	Mode DV (Vidéo numérique)
	Mode DSC (Photo numérique)
	Mode Lecture en MP3
	Mode Dictaphone
	Mode Restitution (Playback)
	Mode Spot Lumineux
	Pas de carte mémoire
	Pas de mémoire disponible
	Verrouillage de la carte mémoire
	Sauvegarde des fichiers
DV	Fonction Video
52201	Résolution Video
EV	Indices de luminosité (IL)
R	Temps résiduel de tournage video
	Statut Zoom
	Ensoleillé
	Nuageux
	Lampe UV
	Lampe à incandescence
1/500	Vitesse d'obturation
DSC	Fonction photo numérique
23041	Résolution d'image
EV	Indice d'illumination (IL)
R	Nombre restant de prises de vues
	Contrôle de focalisation
	Auto-Portrait
	Ensoleillé
	Nuageux
	Lampe UV
	Lampe à incandescence
1/500	Vitesse d'obturation
ZA	Flash automatique
	Flash imposé
	Flash inactivé
MP3
	Restitution (Play)
	Verrouillage de fichier
011/011	Affichage : nombre chansons/Total
A→B	Répétition de A à B
	Répétition d'une chanson sélectionnée
	Répétition de toutes les chansons
□□□ 12	Volume du son
FILE 01	Identification de fichiers
VR	Enregistrement Vocal
	Enregistrement
	Verrouillage de fichiers
ROOM:00s	Temps résiduel d'enregistrement
= = =	Barre d'affichage
FILE 01	Numération de fichiers
PLAY	Restitution
	Restitution
	Fichiers Video
	Fichiers Photo
	Fichiers vocaux
	Affichage en format 9-fichiers

Chapitre 4 - Modes des Fonctions

4-1 Messages d'information

Pas de carte mémoire

En cas d'absence de carte mémoire dans l'appareil ou si cette carte a été mal installée, le système affiche le message « Pas de carte mémoire ! »

Mémoire saturaie

Dés son activation, le système vérifie la mémoire disponible sur la carte. En cas de saturation, il émet le message "Pas de mémoire disponible!". Dans ce cas, si on presse sur le Déclencheur, les fonctions video /photo/ voix restent

inactives. Normalement, on peut encore actionner les touches droite/gauche pour sélectionner les fichiers haut/bas pour ajuster le volume (21 niveaux disponibles). Meme si la carte mémoire est saturaée l'utilisateur peut encore utiliser « Entrer » pour le playback de fichiers ou « Menu » pour acceder au Menu des Fonctions.

Pas de fichiers

NO FILEI

Après insertion de la carte mémoire etrogrammation du Mode Restitution, s'il n'y a pas de fichiers enregistrés sur cette carte, (video, photo, voix) le système affiche le message "Pas de fichier !"

Sauvegarde de données sur la carte SD

La carte SD dispose d'une fonction de sauvegarde pour la protection des données enregistrées. Si celle-ci est activée, l'effacement ou l'enregistrement de données sur cette carte est impossible et le système affiche le message

"Carte verrouillée !". Pour enregistrer ou effacer de nouveau, il faut désactiver la fonction de sauvegarde.

Batterie faible/epuisée

LOW BATTERY1

Quand la batterie est trop faible ou épuisée, un clignotant rouge signale "Batterie faible !"

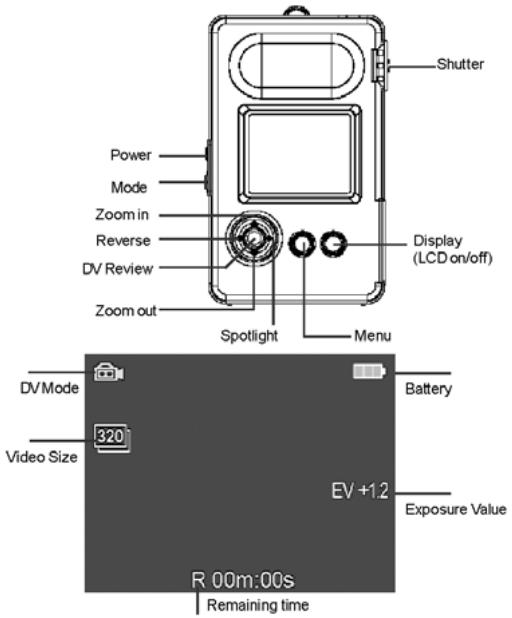

4-2 Camcorder (VD) Video Numérique

Enregistrement Video

Après selection du Mode Video, orienter l'objet pour pré-visionner la scène et à l'aide de l'écran LCD régler le zoom avec les touches haut/bas. Ensuite, filmer en appuyant sur le décl寒ur. Le temps d'enregistrement est indiqué sur l'écran. Pour clore la session d'enregistrement presser à nouveau sur le décl寒ur.

Restitution Video

Pour visionner un enregistrement video, presser sur la touche « Entrer »

Ou utiliser les touches droite/gauche pour visionner l'enregistrement précédent/suivant. Ajuster le son avec les touches haut/bas. En position sur le Mode Restitution (Playback), appuyer sur les touches Bas ou Déclencheur pour retrouver le mode video.

Notes

** Haute luminosité LED

Si l'éclairage ambient est insuffisant, en appuyant sur la touche « Droite », on peut allumer le spot lumineux LED. En fin de tournage, presser sur ce même bouton pour l'éteindre.

** Zoom

Pendant le tournage video on peut zoomer en pressant sur les touches « Haut/Bas ». Avec « Haut » on zoom vers l'avant. Avec « Bas » on zoom vers l'arrière. La variation maximum du zoom est de 4 x.

** Auto-identification des fichiers Video

Les fichiers video enregistrés sont automatiquement identifiés par le système à partir de « File0001.asf » à « File9999.asf » Le système d'identification est basé sur la procédure « Format DSF ». Tous les fichiers video sont sauvégardés sur la carte mémoire sous le sous-répertoire : Root: \DCIM\100AXH10. On peut voir la structure du répertoire lorsque l'appareil est connecté à un ordinateur via le cable USB.

Installation de base

A partir d'un des Modes (DV, DSC, etc.), en pressant sur la touche «Menu» on accede aux sous-menus «Réglages basiques » ou « Réglages avancés » afin de procéder aux réglages suivants :

Reglage de I'indice de luminosite (IL)

Si la lumière ambiente est insuffisante pour la prise de vue, presser sur la touche «Droite» pour naviguer dans le sous-menu «Exposition» avec les touches «Haut/Bas». Augmenter la valeur IL conduit à accroître la luminosité, en passant p.ex. aux valeurs +0.3 ou +1,5. De l'indice de luminosité dépend ceèle de l'écran. Ainsi, p.ex., en plein soleil, baisser la valeur IL conduit à diminuier la luminosité de l'écran. La gamme des indices de luminosité va de +1.5 IL à -1.5 IL.

Réglage de la méthode de mesure de la lumière

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «Posemètre» qui propose 3 méthodes de mesure : moyenne, centrale et centre. La programmation déquate en fonction de la scène tournée en video conduit à une meilleure exploitation de la lumière ambiente. Par ex., pour un tournage en contre-jour ou d'une scène avec un contraste prononcé, la sélection «Centre» compense le manque de réflexion ou évite l'assombrissement des visages que pourrait provoquer la méthode «Moyenne».

RÉglage de la vitesse d'obturateur

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «Ouverture» proposant une sélection automatique ou manuelle des vitesses : Auto, 1/1000, 1/500, 1/250, 1/125, 1/60, 1/30, 1/15, 1/8. Avec «Auto» la vitesse de l'obturateur s'adapte automatiquement aux conditions d'éclairage ambient. Avec cette

s'élection la vitesse d'obturation diminue automatiquement en cas de lumière insuffisante.

Réglage de l'équilibrage des blancs

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «Equilibrage des blancs» qui propose 5 modes éligibles avec les touches «Haut/Bas»: Auto, Ensoleillé, Nuageux, Tungstène, Lampe UV. On peut vérifier l'effect de la sélection dans le cadre de pré-visualisation. Cette fonction permet de neutraliser le rendu des couleurs lors d'un enregistrement video en fonction des conditions d'éclairage ambient. Ainsi, par ex. le rendu des couleurs dans un interieur est différent si celui-ci est éclairé au néon ou avec une lampe à incandescence. Dans une telle situation, Il est important d'adapter la balance des blancs à l'environnement filmé.

Réglage de la résolution video

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «Taille » proposant 2 niveaux de résolution: 640 x 480(VGA) or 320 x 240(QVGA)5. Àpres sélection à l'aide des touches «Haut/Bas», presser sur «Entrer» pour confirmer le besoin.

RProgrammation de la qualité d'enregistrement

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menue «Qualité » proposant 5 qualités d'enregistrement: supérieure,onne,normale,basique et économique.Si «supérieure» conduit à la meilleure qualité d'image, il faut cependant remarquer que ce choix réduit notablement la durée d'enregistrement et ce, en raison de la capacité disponible sur la carte mémoire.De ce fait, en cas d'un long tournage, la selection de «Normale» ou «Economique» est préférables. Une alternative intéressante est les recours à une carte-mémoire de grande capacité.

Réglages avances

A partir d'un des Modes (DV, DSC, etc.) en pressant sur «Menu» on accede au sous-menue «Réglage avancé»:

Reffets provoqués par les filtres

Les filtres de diverses couleurs font partie de l'équipment standard du photopropane professionnel. Avec cet appeareil les filtres sont replacés par la technologie numérique. Quelques essais préalables permettront vite d'apprecier l'effet provoqué par chaque filtre. Presser sur la touche «Droite» pour acceder au sous-menu «Effet » et selectioner un des 5 effets proposés : Texte, Sépia, Filtres R, G ou B. Sur l'écran de pré-visionnement on peut juger de l'effet produit par chaque filtre.

Un conseil ! En cas de lumière insuffisante lors de prises de vue nocturnes, l'usage de filtres peut accroître la luminosité de l'image.

Rtrois differents modes de prises de vues

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «SpécaI» proposant 3 modes de tournages pré-programmés : Normal, Sport et Nocturne. Les nuances de couleurs et les vitesses d'obturation différent en fonction du mode de tournage. Ainsi, p.ex., sous le Mode «Nocturne», l'automatism augmente l'indice de luminosité (IL) et diminue la vitesse d'obturation pour accroître l'exposition lumineuse des capteurs. En Mode «Sport» la vitesse d'obturation est augmentée pour une meilleure appréhension des objets en mouvements.

Réglage de la sensibilité (ISO)

Pour ce réglage, presser sur la touche «Droite» pour acceder au sous-menu «ISO » proposant 4 sensibilités ISO : 100, 200, 400 et 800 (ISO). La finalité de ce réglage est de conforter la sensibilité du capteur.

En effet, celle-ci augmente en fonction de l'accroissement de la valeur ISO. De ce fait, en cas de faible luminosité lors d'un tournage video, les valeurs ISO 200 ou 400 sont recommandées pour obtenir un film clair.

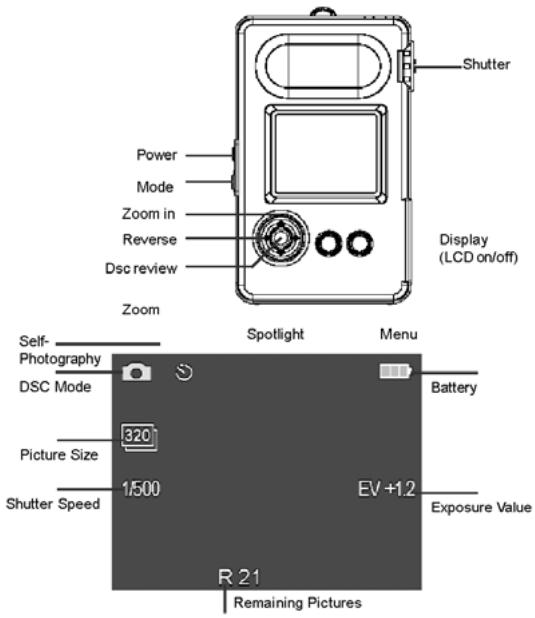

4-3 Appareil photo numérique (DSC)

Prise de vue:

Tournier l'objet et Mode DSC (imagerie numérique) et selectionner le champ de prise de vue à l'aide de l'écran LCD. Presser sur le déclencheur pour confirmer. Presser sur "Entrer" pour visualiser les dernières images enregistrées. Pour revenir sur le Mode prise de vue presser à nouveau sur le déclencheur. On peut naviguer parmi les images prises antérieurement à l'aide des touches gauche/droite.

Auto-portrait

Orienter l'objet vers soi-même et presser sur la touche de gauche pour inveser l'écran photo. Puis photographier. Remarque : Avec cet apparéil, la distance minimum de prise de vue est de 80 cm. A une distance inférieure, l'image n'est pas nette.

Réglage du flash

Avant de photographier régler la fonction flash à l'aide de la touche de droite. En position standard (par défaut), le flash se déclenché automatiquement si les conditions d'éclairage l'exigent. Pour imposer le flash en toute occasion, presser une fois sur la touche de droite. Une nouvelle pression sur cette même touche inactive son déclenchement.

Réglage du retardateur (Temporisation: 10 secondes)

On active l'auto-declencheur à partir du menu DSC et du sous-menu Minuteur. ÀpRES programmation de cette fonction, l'appareil décompte 10 secondes à partir du déclenchement.

Zoom numérique

Pour zoomer pendant la prise de vue, agir sur les touches HAUT/BAS. En appuyant sur HAUT, le zoom va vers l'avant. Si on appuie sur BAS il revient vers l'arrière. Variation maximum de ce zoom numérique : 4x

Rotation de l'image

Prévue pour les images prises en DSC, cette fonction propose 4 angles de prises de vue: 0^ , 90^ , 180^ et 270^ . Sous la fonction PLAY, presser sur la touche de droite pour acceder au sous-menu ROTATION, sélectionner l'angle de prise de vue et confirmer. L'image ainsi orientée

sera preservede automatiquement sous un nouveau fichier specifique.

Installation pour l'impression d'images

Cet apparéil permet d'imprimer directement sous DPOF (Digital Print Order Format). En cas d'intérêt, presser sur ENTRER pour confirmer sélection de «IMPRESSION» dans MENU sous DSC. Pour annuler l'impression, SéLECTIONNER NO.

Eclairage au flash

Options pour l'éclairage au flash : Auto, Flash imposé, Flash hors service. En réglage standard (par défaut), l'appareil DSC passe au mode Auto: Avec un éclairage ambient inférieur à 760 Lux, il s'active automatiquement. Avec Flash imposé, il fonctionne en toutes circonstances. Avec Flash hors service, il reste inactif. Si la batterie est trop faible, un message d'information apparaît sur l'écran et le flash est hors service.

Procedure pour la mémorisation de fichiers

Tous les fichiers de prises de vue sont automatiquement classés sous FILE0001.jpg à FILE9999.jpg et enregistrés sur la carte mémoire dans le sous-menu Root:\DCIM\100AXH10\

Installations de base

Accès : à d'un des Modes (DV, DSC, etc.) en pressant sur «Menu» on accédé au sous-menu «Réglage basique» pour ces réglages.

Reglage de I'indice de luminosité

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. comme pour la fonction DV (video) le programme propose une gamme de 11

valeurs d'exposition allant de -1.5 IL à +1.5 IL à sélectionner suivant la situation photographique: +1.5, +1.2, +0.9, +0.6, +0.3, 0, -0.3, -0.6, -0.9, -1.2, -1.5

Réglage de la méthode de mesure de la lumière

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. comme pour la fonction DV (video), 3 méthodes de mesure de la lumière sont proposées : Moyenne, Centrale, Center. Pour sélectionner la mesure ajustée en fonction de la prise de vue, utiliser les touches Haut/Bas.

Réglage de la vitesse d'obturation

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. Sur cet apparéil, le réglage standard par défaut de l'obturator est sur le mode Auto. Mais l'utilisateur peut seLECTIONner manuellement : Auto, 1/1000, 1/500, 1/250, 1/125, 1/60, 1/30, 1/15, 1/8. Avec « Auto », l'obtaturé s'adapte automatiquement aux conditions de l'éclairage Ambient. Ainsi, si la lumière est insuffisante, la vitesse d'obturation diminue.

Re glage de I'equilibrage des blancs

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. Comme pour la fonction video, l'utilisateur dispose de 5 modes éligibles avec les touches «Haut/Bas»: Auto, Ensoleillé, Nuageux, Tungstène, Lampe UV. Vérifier l'effect du mode choisi dans la fenêtre de pré-visionnement.

Reglage de la résolution des images

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. Le programme propose 7 niveaux de résolution : 320 x 240, 640 x 480, 800 x 600, 1280 x 960, 1600 x 1200, 2048 x 1536, 2304 x 1725. Avec les touches Haut/Bas, sélectionner la résolution appropriée. Plus cette valeur augmente,ILA est la résolution de l'imag mais, plus de

pixels signifie l'occupation de plus de place sur la carte mémoire! Pour une photo normale de 3 x 5 inches, lechioix d'une résolution de 1600 x 1200 est ajustat pour obtenir de bonnes images.

Rechangement dans la qualite d'enregistrement

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu/Qualité. Ce programme propose trois niveaux de compression JPEG : Fine, Normale et Basique

Réglages avances

Rcinq effets de filtres

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. comme pour la fonction video, cinq effets de filtres sont proposés pour l'imagerie numérique (DSC): Texte, Sepia, Filtres R, G et B. Vérifier l'effect obtenu pour chaque fille sur la fenêtre de pré-visualisation.

Réglage de la sensibilité (ISO)

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. Le programme propose 3 sensibilités ISO : 100, 200, 400. La finalité de ce réglage est de conformer la sensibilité du capteur. Celle-ci augmente en fonction du l'augmentation de la valeur ISO. Ainsi, en cas de faible luminosité lors d'un tournée video, les valeurs ISO 200 ou 400 sont recommandées pour obtenir un film clair.

RRéglage photos en série (rafale/burst)

Accès à ce réglage via Fonction DSC/Menu/Sous-Menu. Sélectionner « off » (hors service) ou « 2 » Leprésent appareil ne permet que 2 prises de vue en rafale.

Réglage de la minuterie

Pour ce réglage via Fonction DSC/Menu/Sous-Menu/Réglage avancé) sélectionner Marche ou Arrêt.

RAffichage de la date sur une prise de vue

Pour ce réglage via Fonction DSC/Menu/Sous-Menu/Réglage avancé) sélectionner et confirmer le choix.

4-4 Restitution musicale (Lecteur MP3)

Sauvegarde de musique sur la carte mémoire

Utiliser un enregistrur de carte ou la connexion USB pour sauvegarder les fichiers MP3 sur la carte mémoire de l'appareil. Ces fichiers doivent être enregistrrés sous \DCIM\100AXH10\

Formatage de fichiers musicaux

L'appareil n'accepte que les fichiers de musique formatés sous *.MP3.

Restitution de musique

Après sélection du Mode MP3, presser sur les touches gauche/droite pour désirer les enregistements. Presser sur le bouton Enter pour écouter la sélection. Pour arrêter, presser sur ce même bouton. S'il n'y a pas de fichiers MP3 sur la carte mémoire, l'écran afficher «Pas de fichiers! ». Le réglage du son (via Haut/Bas) offre une gamme de 21 niveaux (depuis pas de son à maximum). Les fichiers MP3 sauvégardés sur la carte mémoire s'affichtant sur l'écran dans le fichier séquentiel et identifiés sous FILE0001 ou File002.

A-B Mémorisation automatique et répétition

Comme une machine d'apprentissage d'une langue, cet équipement dispose d'une mémoire automatique permettant de memoriser et répéter les enregistements. Entre deux pressions sur la touche de répétition automatique «repeter/repeat » l'appareil ménorise automatiquement puis répéte cet enregistrement. Pour annuler la répétion automatique et returner à une restitution normale, presser à nouveau sur cette touche.

Sélections de base

RSelection du mode de restitution

Presser sur le bouton de croite pour acceder au sub-menu qui propose trois modes de restitution : Normal, une répétition et Tout répéter.

Reffacement d'un fichier musique

Presser sur le bouton de croite pour acceder au sub-menu et à « Effacer ». Sélectionner le fichier MP3 à supprimer de la carte mémoire et confirmer.

RAnnulation de tous les fichiers Musique

Presser sur le bouton de croite pour acceder au sous-menu et à « Tout effacer ». Si on selectionne « Oui», tous les fichiers MP3 seront effacés de la carte mémoire.

Sauvegarde de fichiers

Presser sur le bouton de croite pour acceder au sub-menu et à Verrouiller. Cette manœuvre a pour but d'éviter l'effacement accidentel d'un fichier musique. Pour annuler cette protection, entre dans le fichier bloqué et lever la sécurité.

4-5 Dictaphone (Voice Recording /VR)

Enregistements vocaux

Après activation de cette fonction (Voice Recording), le système vérifie tout d'abord automatiquement l'existence d'enregistements vocaux antérieurs. Presser sur le déclencheur pour enregister. Presser à nouveau pour interrompre l'enregistrement. Ajuster le son avec les touches Haut/Bas. Activation de la répétition automatique via ces mêmes touches Haut/Bas.

Restitution des enregistements

Appuyer sur le bouton Enter pour acceder au Mode Restitution. Presser à nouveau sur ce bouton pour écouter. Presser encore pour faire une pause.

Réglages de base

Réglages de la qualité d'enregistrement

Presser sur le bouton de croite pour acceder au sous-menu et à l'option Qualité. Ce programme propose 5 niveaux de qualité d'enregistrement: 8kHz , 16kHz , 32kHz , 44.1kHz , 48kHz .

Reffacement de fichiers

Presser sur le bouton de croite pour acceder au sous-menu et à l'option Effacement. Sélectionner le dossier à supprimer et répondre Oui pour l'effacer de la mémoire..

Reffacement complet des fichers

Presser sur le bouton de croite pour acceder au sous-menu et à l'option Effacer Tout. Suivant la réponse donnée Oui/Non, il est possible d'effacer de la mémoire tous les enregistements effectués.

Sauvegarde de fichiers

Presser sur le bouton de droite pour acceder au sous-menu et à Verrouiller pour savegarder tel ou tel enregistrement.

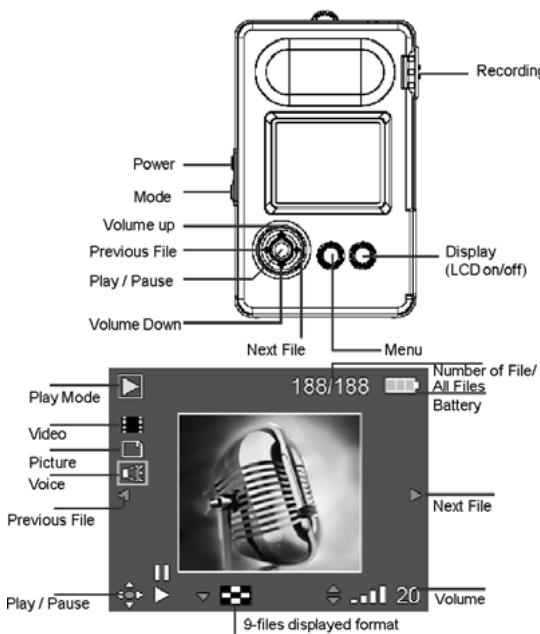

4-6 Mode de Restitution (PLAY)

Restitution de tous les types de fichiers enregistrés

Cette fonction intégrée permet de naviguer parmi les trois formats : fichiers vocaux, fichiers video et les fichiers prises de vue. Pour ce faire, presser sur les touches gauche/droite pour passer d'un fichier à l'autre. Pour consulter un des fichiers, appuyer sur la touche Entrer. Pour interrompree, presser à nouveau sur cette même touche.

Installations sur le menu

Reffacement de fichiers spécifiques

Presser sur le bouton de croite pour acceder à l'option Effacer du sous-menu. ÀpRESélection d'un fisier multimedia de sonCHOix, cette fonction permet de le supprimer.

ReEffacementcomplet

Presser sur le bouton de croite pour acceder à l'options Effacer Tout du sous-menu qui permet de supprimer l'ensemble des fischiers multimedia enregistrés.

Sauvegarde de fichiers

Presser sur le bouton de croite pour acceder à l'option Verrouiller du sous-menu qui permet la sauvégarde de fichiers. Cette installation conduit à éviter leur suppression accidentelle. Pour lever le verrouillage, entra dans cette fonction.

RCatégie de fichiers

Presser sur le bouton de croite pour acceder à l'option Catégorie du sous-menu qui propose 4 possibilités: Tout, Films, Photos et Voix.

Orientation d'image

Presser sur le bouton de croite pour acceder à l'option Orientation du sous-menu qui propose quatre angles de prises de vue des images numériques (0°, 90°, 180°, and 270°). L'image ainsi appréhendée est automatiquement sauvégardée en tant que nouvelle image et ne remplace pas l'image de base.

Installation pour l'impression d/images

Cet apparéil permet d'imprimer directement sous DPOF (Digital Print Order Format). En cas d'intérêt, presser sur ENTRER pour confirmer l'installation de ce mode d'impression dans le Menu DSC. Pour annuler l'impression, Sélectionner NO.

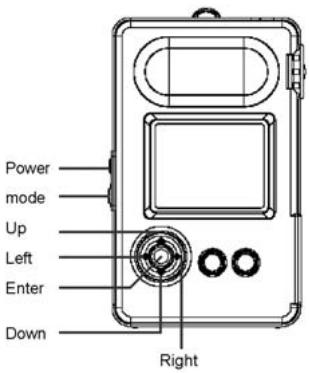

4-7 Installation des fonctions

Réglage du son

Ce réglage propose Marche ou Arrêt. Réglage standard par défaut = Marche.

Réglage de la date

Procedure: Avec les touches haut/bas sélectionn la série souhaïette: (dd/mm/yy = jour/mois/an) ou (yy/mm/dd = an/mois/jour) ou (mm/dd/yy = mois/jour/an). Réglage standard par défaut: (yy/mm/dd = an/mois /jour). Appuyer sur Entrer pour confirmer et sauvegarder les données. Pour returner au sous-menu, presser en continu sur la touche de gauche. Dans ce cas, le réglage ne sera pas sauvégardié. Réglage standard par défaut de la date = 2004/05/01.

Réglage de l'heure

Procedure: Utiliser le haut de la touche HAUT pour selectionner AM/PM Réglages standards par défaut = am / 00h00m.

Norme de la sortie du signal TV

Le MINOX MOBI DV est équipé de sorties NTSC et PAL TV. La norme standard programmée par défaut est le système NTSC.

Adaptation aux fréquences de l'environnement lumineux.

Pour éliminer le clignotement provoqué par l'éclairage fluorescent sur les enregistements video (DV) et photo numérique (DSC) effectuels en interieur, le MINOX MOBI DV propose 2 réglages des fréquences de clignotements émises par les sources lumineuses: 50Hz et 60Hz . La programmation standard par défaut est 60Hz .

Remarque: Le clignotement évientuellesment provoqué par un tournagedirect face à une source lumineuse ne peut pas être éliminé.

Sélection de la langue

Avec cet apparéil l'utilisateur peut Sélectionner parmi les différentes langues installées dans le système celle qui lui convient.

Réglage de l'interruption automatique

Le système propose cinq réglages d'interruption : Arrêt ou Arrêt après une/deux/trois/cinq minutes de non-utilisation. Le réglage standard par défaut prévoit une interruption automatique après trois minutes de non-utilisation.

Réglage de la luminosité de l'éclairage LCD

Pour economiser l'énergie de la batterie, le système propose 4 niveaux de luminosité de l'éclairage LCD: Auto, Minimum, Medium et Maximum. Réglage standard par défaut : medium.

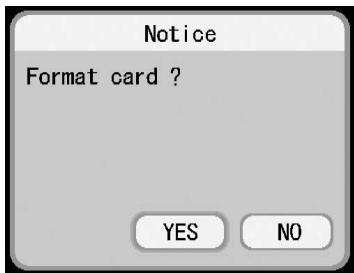

Formatage de la carte mémoire

Afin d'assurer le bon fonctionnement de la carte mémoire, il est conseilé de la formater dés sa première utilisation. La fenêtre ci-dessous apparait après introduction de la carte SD dans l'appareil. Pour formater la carte répondre « oui »

Installation des réglages standards (par défaut)

En cas de perturbation du système suite à une installation personnelle, l'utilisateur peut recourir à la fonction «par default » pour rétabrir tous les réglages d'origine.

Version du système

Une information sur la version du logiciel utilisé s'affiche après pression sur la touche de confirmation. Cette fonction est prévue pour le distributeur en vue du service après-vente.

4-8 Spot lumineux

Cette fonction propose 3 niveaux de luminosité. Le réglage standard par défaut est le plus faible. Presser sur Haut pour augmenter la luminosité. Presser sur Entrer pour éteindre le spot

Chapitre 5: Connexion à un ordinateur

Pour charger le MINOX MOBI DV, le connecter à l'ordinateur via le cable USB. Mettre l'ordinateur en marche et aller sur «Poste de travail » pour y consulter le disque portable amovible. Cliquer avec la souris sur le fichier désire. pour confirmer. Vous verrez alors le dossier DCIM et le sous-repertoire \DCIM\100AXH10\ où se trouvent les fichiers enregistrés par l'utilisateur avec cet apparéil (video, images, vocaux., etc.)

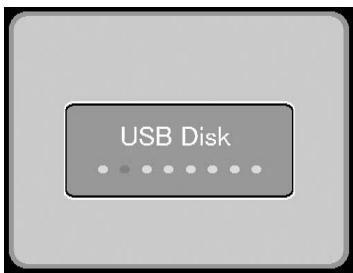

Le message ci-dessus s'affiche sur l'écran lorsque l'appareil est connecté à un ordinateur via un cable USB. A partir de ce moment, cet équipement peut être utilisé comme un disque portable amovible et le contenu de sa mémoire lu directement. Pendant la durée de la connexion à l'ordinateur via le cable USB, l'unité est continulement alimentée.

Appendice 1 : Spécifications du MINOX MOBI DV
1. DV CAMCORDER 2. APPAREIL PHOTO NUMERIQUE 3. LECTEUR MP34. DICTAPHONE 5. SPOT LUMINEUX 6. CARTE SD/MMC
SPECIFICATIONS
Résolution	4 Mega Pixel (avec technologie conforme)
Capteur	Capteur 1/2" high speed CMOS (2 Megapixel)
Objectif	5G / objectif àUGCale fixe
Champ focalisé	FL = 8.6mm, 0.8m ~ Infinité
Ouverture	F = 1:3.5
Objectif orientable	Rotation sur 230°
Résolution d'image	2304*1728 / 2048*1536 (Hardware-Interpolation)
Résolution Vidéo	640*480 VGA Max 15 fps/ 320*240 QVGA Max 30 fps
Zoom	Zoom numérique à variation de 4x (40 niveaux)
LCD Display	1.5" LTPS (Basse température poly silicon) TFT LCD
Flash /Spot lumineux	Incorporé LED haute luminosité (10 Lux)
Balance/Blancs	5 Modes DV/DSC (auto/ensol/nuag./fluor/tungsten)
Posemètre DV & DSC	3 modes DV & DSC (Moyenne/Central/Centre)
Exposition	EV -1.5 ~ +1.5 (0.3 EV/Palier)
Qualité image numér.	JPEG : fine, normal, de base
Qualité Vidéo	MPEG4 : moyen, fine, normal, de base, économie
Modes Vidéo numér.	3 modes pour DV (Normal/Sport/Nocturne)
ISO	3 Modes pour DV & DSC : ISO 100 / 200 / 400
Vitesses d'obturation	2 modes p. DV/DSC : AUTO / MANUAL : 1/1000 à 1/2 sec.)
Effets (Vidéo & Photo)	6 modes (aucun, texe, sépia, filtres R, G, B)
Retardateur	10 secondes
Interfaces	Mini USB/Video Out/Jack-Ecouteur/Micro/Speaker
Sortie Video	Sortie TV (NTSC / PAL)
Impression	Compatibilité DPOF(Digital Print Order Format)
Mémorisation	Carte SD / MMC
Format de fichiers	JPEG(EXIF 2.2) / ASF(MPEG4) / WAV / MP3
Alimentation
Alimentation	Batterie Li-Ion rechargeable (3.7V/780mAh)
Recharge	Via adaptateur secteur 5V/500mA & Câble USB
Dimensions et poids du MINOX MOBI DV
Poids	87 grammes (sans la batterie)
Longueur	103 mm
Largeur	62 mm
Hauteur	16 mm(Corps) et 23 mm avec l'objetif

Le design et les specifications de cet apparéil peuvent être sujets à changements sans informations préalables.

Appendice 2: Notes & Consels d'utilisation

1> Si l'appareil ne s'allume pas, cela peut etre du à la faiblesse de l'alimentation. Dans ce cas: replacer la batterie ou la recharger avec l'adaptateur sur le secteur ou via I'ordinateur avec un cable USB.

2> La batterie est complètement rechargée quand la diode rouge LED clignote pendant une seconde puis s'éteint.

3> Si on ne peut utiliser la carte SD/MMC malgré une insertion allation correcte, procéder comme suit :

1. Si la carte SD/MMC est endommagée, la replacer par une nouvelle. Le plus souvent ceci est d' à un semi-conducteur défectieux dans la carte SD.
2. Si le fidier de la carte SD/MMC est endommagé il faut la reformater. Procedure: entra r dans le Mode Réglages (Set-up), selectionner Format dans le sous-menu. Entre dans cette fonction et la carte SD/MMC

4> Si on ne peut utiliser le disque dur amovible après la connexion à l'ordinateur, procéder comme suit :

1. Win 98 ne supportant pas une mémorisation de masse (MassStorage), il faut tout d'abord installer le pilote intégré dans Win 98 CD partie de la configuration de cet apparéil.
2. Vérifier le directeur de dispositif du PC pour s'assurer que l'USB assure une bonne connexion.

5> Si le fichier ASF Mpeg4 ne peut pas etre activé sur le PC, vérifier lesysteme de votre ordinateur comme suit :

1. Si la version du Microsoft MediaPlayer est trop ancienne (Series 8 or antérieure) activer le programme MediaPlayer après connexion préalable sur Internet. Ce logiciel installera automatiquement le programme de décodage qui supporte ASF Mpeg4.
2. Aller sur le site de Microsoft sous www.microsoft.com pour charger l'actuelle version de MediaPlayer .

6> Gráce aux fonctions lecture/écriture de la carte mémoire, cet équipement peut être utilisé comme mémoire externe de l'ordinateur.
7> Si, lors de la première utilisation de l'appareil, l'utilisateur ne peut recharger la batterie avec le chargeur, il faut tout d'abord vérifier si celle-ci est bien installée. Pour obtenir un rechargement complet, il faut compter au moins 2 heures.
Remarque: ÀpRES rechargement de la batterie ou une utilisation continue de cet apparéil pendant une trentaine de minutes, l'appareil peut chauffer. C'est un phénomène normal dà à la charge/d'écharge de la batterie.
9> Si l'image LCD clignote pendant que l'appareil est en marche, cela signifie que la batterie est presque épuisée. Dans ce cas, la recharger ou la replacer.
10> Pour tourner un film video avec une résolution VGA, il est conseilé d'utiliser une carte SD ou MMC à vitesse rapide. Raison: VGA générale une grande quantité de données et la capacité d'enregistrement des ancienne cartes n'était pas assez rapide, un effet de mosaïque peut se manifester sur l'image.
11> Lors de prises de vue dans un environnementASF,programmer le Mode Tournage Nocturne et regler manuellement la vitesse d'obturation a 12 seconde pour obtenir une image claire sur I'ecran dans un environnement de 1 lux.
12> Pour une bonne image, dans un environnement fort ensaleillé ou un éclairage interieur jaunètre, il est conseilé de rectifier manuellement la vitesse d'obturation, la valeur IL et le réglage de la balance de blanc.

13> Le couvercle de la batterie couvrant tout le dos de l'appareil il est intentionnellement construit très juste, ceci afin d'assurer une assise ferme et éviter une ouverture trop facile qui pourrait provoquer la chute inopinée de la batterie.
Cet apparéil est équipé de série d'une batterie de haute qualité. En cas de remplacement, pour assurer un bon fonctionnement d'ensemble, il est recommandé de préférer un modèle similaire. Il est aussi sugéré d'éviter l'usage d'un chargeur bon marché. Certains n'était pas en effet équipés pour éviter la surcharge de la batterie, il y a risque de diminution de sa durée de vie.
15> Le démontage de cet appeareil par une personne non-habilité n'est pas autorisée. Le non-respect de cette recommendation annulerait les conditions de service gratuite évientuel dans le cadre de la garantie. Il en est de même en cas de dommage suite à une rotation de l'objet au-delà du point de blocage.
16> L'introduction ou le retrait du cable USB au cours de la transmission de données entre l'appareil et un ordinateur peut provoquer un effondrement du système. Ceci est un phénomène normal.
17> Lors de prises de vue en intérieur, si l'image présente une ombre de forme ondulée, certains régles peuvent être rectifiés en fonction des paramètres suivants :

Fréquence de la lumière environnante: 60Hz

Vitesse d'obturation : Egale ou inférieure à 1/125 seconde

Fréquence de la lumière environnante: 50Hz

Vitesse d'obturation : Egale ou inférieure à 1/100 seconde

1 DV

DSC

MP3 Player

Voice Recorder

⑤ Play Mode

6 Set up

Spotlight

MINOX GmbH
