Type de produit	Vélo pliant
Marque	DAHON
Modèle	AVID JUICY FIVE
Type de frein	Frein à disque hydraulique
Nombre de pistons	2
Compatibilité montage	Norme internationale (IS) et bossage
Couple de serrage vis CPS	10 Nm
Outils nécessaires	Clé hexagonale 2 mm, clé Torx T-25, clé à lame 8 mm
Diamètre rotor	160 mm (estimation courante)
Type de levier	Juicy Five avec réglage de distance
Roues	20 pouces (estimation pour vélo pliant)
Poids du vélo	Environ 12 kg
Capacité de charge	100 kg (estimation)
Utilisation	Ville, loisir
Entretien	Purge du système de freinage nécessaire
Garantie	2 ans à compter de la date d'achat
Réparabilité	Pièces de rechange disponibles chez SRAM/Avid
Nettoyage	Avec un chiffon doux, éviter les solvants

FOIRE AUX QUESTIONS - AVID JUICY FIVE DAHON

Comment installer l'étrier avant du frein AVID JUICY FIVE ?

Montez l'étrier avant (durite la plus courte) sur la fourche. Pour un montage IS, desserrez les boulons CPS, fixez l'étrier, puis serrez au couple indiqué (10 Nm). Pour un montage sur bossage, retirez le support, vissez directement, serrez puis desserrez d'1/8 de tour.

Quel couple de serrage pour les boulons CPS ?

Le couple de serrage recommandé pour les boulons CPS est de 10 Nm.

Comment régler la distance des leviers ?

Utilisez une clé hexagonale de 2 mm pour ajuster la distance. Chaque tour correspond à un ajustement de 1 mm. Si vous avez des manettes de vitesses, faites glisser les leviers si nécessaire.

Comment purger le système de freinage ?

Consultez le manuel technique de SRAM ou Avid. Un kit de purge est nécessaire. La procédure implique de rincer le système avec du liquide de frein neuf et d'éliminer les bulles d'air.

Que faire si le rotor frotte ?

Pressez le levier 5 à 6 fois, maintenez-le, puis serrez les boulons CPS. Faites tourner la roue pour vérifier. Si le frottement persiste, desserrez les boulons et recommencez.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé hexagonale de 2 mm, d'une clé Torx T-25, d'une clé à lame de 8 mm, et éventuellement d'un kit de purge.

Le frein peut-il être monté en configuration moto (frein avant à droite) ?

Oui, pour le Juicy Five, faites pivoter les attaches pour que les flèches ne pointent pas vers le haut. Pour le Juicy Three, il suffit d'échanger les leviers.

Quelle est la durée de la garantie ?

La garantie est de deux ans à compter de la date d'achat originale, couvrant les défauts de matériaux et de fabrication.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur les sites www.sram.com ou www.avidbike.com, ou auprès de revendeurs agréés.

Comment nettoyer les freins ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les solvants agressifs qui pourraient endommager les joints.

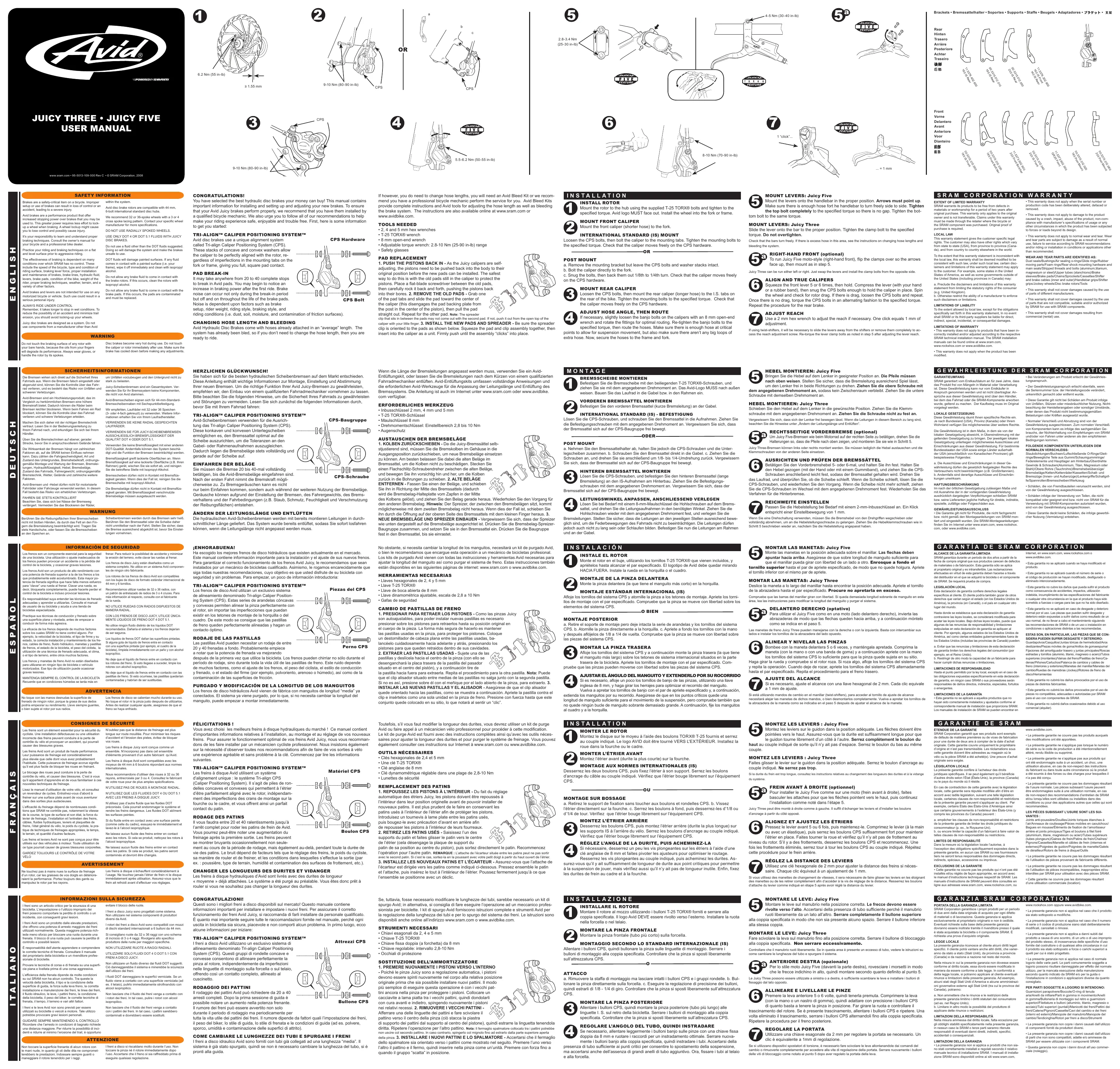

MODE D'EMPLOI AVID JUICY FIVE DAHON

, vous devrez utiliser un kit de purge pour procéder au rerc le système de freinage. Vous pouvez w. sram. com ou www. avidbike. com.

10Nm

aide du réglage. Époussez à installer devant les distons. Sés, m - 1 0;

réellement le nettoyage. Recommencez si votre doigt situé entre les patins peut ne pas sortir avec petit doigt à partir du haut ouvert de l'étret. FEFUR Acquere un autre que l'attache de LEON - Assured you que la attache de dessous. Presssez ensemble le pait Oussez fermement jusqu'à ce que

Monte la pinza delantera (la queiene el manguito mas certo) en la horquilla MONTAJE ESTANDAR INTERNACIONAL (IS) Afloje les tornillos de la CPSY et stylonne la pinza a les tetonnes de montage. Ajprieze les tornillos de montage en ce par especifié. Comprueque que la pinza se mueve avec liberté sobre le peuple.

MONT Montezie disgue sur yeoied a laide des peuils TONX T-25 rouins et serez a le couloir. Le couloir ne doitetre tourne VERS LEXTERIEUR. Installe ia roue dans la fouche ou le cadre. MONTER L'ETRIER AVANT

Montez l'étrier avant (durite la plus courte) sur la fourche.

MONTAGE AUX NORMES INTERNATIONALES (IS)

Desserrez les deux boulons CPS, puis fixez l'intérieur à son support. Serrrez les boulons d'ancrage du câble au couple indicé. Vérifiez que l'intérieur rouge s'ouvre librement sur l'équipement.

CPS.

MONTAGE SUR BOSSAGE a. Retirer le support de fixation sans toucher aux boulons et rondelles CPS. b. Vissez l'étrier directement sur la fourche. c. Serrez les boulons à fond, puis desserrez-les d'1/8 ou d'1/4 de tour. Vérifie que l'étrier bouge librement sur l'équipment CPS.

MONTE 3 Desserrez les boulons CPS, puis montez l'étrier arrière (durite la plus longue) sur les supports IS à l'arrière du vélo. Serrez les boulons d'ancrage au couple indiqué. Vérifie que l'étrier bouge librement sur l'équipment CPS.

RÉGLE Si nécessaire, desserrez un peu les vis plongeantes sur les étriers à l'aide d'une clé à lame de 8 mm et faites pivoter les étriers pour optimiser le routage. Resserrez les vis plongeantes au couple indiqué, puis acheminez les durites. Assurez-vous qu'il ait suffisamment de longueur de durite aux points critiques pour permettre à la suspension de jouer, mais vérifiez aussi qu'il n'ait pas de longueur inutile. Enfin, fixez les durites de frein au cadre et à la fourche.

INSTALLAREILROTORE

Montez les leviers : Juicy Five Montez les leviers sur le guidon dans la position adaptée. Les flèches doivent être pointées vers le haut. Assurez-vous que la durée est suffisamment longue pour que le guidon tourne librement d'un côté à l'autre. Serrez complètement le boulon du haut au couple indiqué de sorte qu'il n'y ait pas d'espace. Serrez le boulon du bas au même couple. Montez les leviers : Juicy Three Faites glisser le levier sur le guidon dans la position adaptée. Serrez le boulon d'ancrage au couple indiqué. Ne serrez pas trop. Si la durée du frein est trop longue, consultez les instructions relatives au changement des longueurs des durites et à la vidange du système.

FREIN AVANT A DROITE (optionnel) Pour installer le Juicy Five comme sur une moto (frein avant a droite), faissez pivoter les attaches pour que les flèches ne donnent pas vers la haut, puis continuez l'installation comme noté dans l'étape 5 Juicy Three peut être monté à droite comme à gauche. Il suffit d'échanger les leviers et d'installer les boulons d'ancrage par rapport au côté opposé.

ALIGNEZ ET AJUSTEZ LES ETRIERS 6 Pressez le levier avant 5 ou 6 fois, puis maintenez-le. Comprimez le levier (à la main ou avec un élastique), puis serrez les boulons CPS suffisamment fort pour maintenir l'étrier en place. Faites tourner la roue et vérifiez qu'il n'y ait pas de frottement au niveau du rotor. Si des frictions existent, desserrez les boulons CPS et recommencez. Une fois les frictions éliminées, serrez tous les boulons CPS au couple indiqué. Répétez cette procédure pour le frein arrière.

RÉGLEZ LA DISTANCE DES LEVIERS Utilise une clé hexagonale de 2 mm pour ajuster la distance des leviers si nécessaire. Chaque clé équivaut à un ajustement de 1 mm. Si vous utilisez des manettes de changement de vitesses, il sera nécessaire de faire glisser les leviers en les éloignant des manettes ou de les replacer complètement afin de s'accorder à la vis de réglage de la distance. Serrez les boulons et l'air clôturé sur le plateau de l'air.

ÉTENDUE DE LA GARANTRY GPAU Companie de la société à la société dont elle est représentée

Sau ou Corporation garantit que des produits sont exempts de défauts de matières premières ou de vices de fabrication

pour une durée de deux ans à compter de la date d'achat originale. Cette garantie couvre uniquement le propriétaire

sette la pièce SRAM a été achetée. Une preuve d'achat

originale sera exége.

Le patéla parracite conféré à l'acheteur des droits

juridiques spécifiques. Il se peut également qu'il bénéficié d'autres droits selon l'État (États-Unis) la province (Canada).

ou le pays du monde où il réside.

En cas de contradiction de cette garantie avec la législation

locale, cette garantie sera régulée modifiée ailleure en accord avec ladie législation, suivant une telle législation

locale, certaines clauses de non-responsabilité et restrictions de la première garantie neuve s'appliquent au client. Bar

exemple, certains États des États-Unis d'Amérique ainsi

que certains gouvernements aux États-Unis (y comprises des provinces du Canada) peuvent :

a. empêcher les clauses de non-responsabilité et restrictions

de la présente garantie de limiter les droits judiciaires du consommateur (p. ex. le Royaume-Uni).

b. ou encore limiter la capacité d'un fabricant à faire valeur de

telles clauses de non-responsabilité ou restrictions.

Dans la mesure où la législation locale l'autorise, a

l'exception des obligations spécifiques exposées dans la présente garantie, en aucun cas SRAM ou ses fournisseurs.

tiers ne seront tenus responsables des dommages directs,

indirects, spéciaux, accessoires ou imprévus.

EXCULSIONS DE LA GARANTEE - Cette garantie ne couvreet pas les produits qui n'ont pas ete

installés et/ou régles de façon appropriée, en accord avec le code du travail.

le manuel d'instructions techniques respect de SRAM. Les manuels d'instructions de SRAM peuvent être consultés en

Ligne aux adresses www.sram.com, www.rockshox.com, ou

---
