CM3135C - Réfrigérateur MARYNEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	MARYNEN
Modèle	CM3135C
Volume total	313 litres
Dimensions (L x H x P)	595 mm x 1550 mm x 600 mm
Classe énergétique	A
Consommation annuelle	172 kWh/an
Puissance nominale	110 W
Tension / Fréquence	230 V / 50 Hz
Fusible recommandé	10 A
Classe climatique	SN (10 °C à 32 °C), N (16 °C à 32 °C), ST (18 °C à 38 °C), T (18 °C à 43 °C)
Température de consigne	Environ 5 °C
Réglage de température	Thermostat rotatif positions 1-6 (1: plus chaud, 6: plus froid), 0: arrêt
Dégivrage	Automatique
Éclairage intérieur	Ampoule à douille E14, 25 W max
Nombre de clayettes en verre	3 (dont une réglable)
Nombre de bacs à légumes	1 bac avec 2 plateaux interchangeables
Balconnets de contre-porte	3 (dont un porte-bouteilles)
Compartiment à beurre	Oui
Compartiment à œufs	Oui
Inversion de porte	Possible (côté charnières réversible)
Pieds réglables	Oui (2 pieds avant)
Poids net approximatif	60 kg
Réfrigérant	Sans CFC (non spécifié précisément)
Nettoyage	Nettoyer régulièrement l’intérieur et l’extérieur avec un chiffon doux et de l’eau savonneuse. Aspirer le condenseur une fois par an.
Sécurité enfants	Fermeture magnétique (ancien appareil à ressort doit être rendu inutilisable)

FOIRE AUX QUESTIONS - CM3135C MARYNEN

Comment régler la température du réfrigérateur ?

Utilisez le thermostat rotatif situé à l'intérieur. Tournez-le de la position 1 (température la plus élevée) à la position 6 (température la plus basse). La position 0 éteint l'appareil. Après chaque réglage, attendez 24 heures pour que la température se stabilise.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil et retirez tous les éléments amovibles. Lavez-les à la main avec de l'eau tiède et du produit vaisselle. Essuyez l'intérieur et l'extérieur avec un chiffon doux. Nettoyez le conduit d'écoulement avec un coton-tige. Assurez-vous que l'intérieur est parfaitement sec avant de refermer la porte.

Comment dégivrer le réfrigérateur ?

Le dégivrage est automatique. Pour réduire la formation de givre, évitez d'introduire des aliments chauds, n'ouvrez pas la porte trop souvent et ne placez pas les aliments contre la plaque de congélation.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil et retirez la grille de ventilation. Couchez l'appareil sur une planche de bois. Déplacez les axes de charnière supérieurs et inférieurs ainsi que les bouchons en plastique. Remontez la poignée de l'autre côté. Relevez l'appareil et vérifiez qu'il est de niveau.

Que faire si la température à l'intérieur est trop chaude ?

Vérifiez que le thermostat est réglé sur une position plus froide. Assurez-vous que la porte est bien fermée et que le joint est propre. Ne surchargez pas l'appareil et laissez circuler l'air entre les aliments. Si le problème persiste, l'appareil peut être placé dans une pièce trop chaude.

Pourquoi y a-t-il de l'eau à l'intérieur du réfrigérateur ?

Cela peut être dû à un bouchon dans le conduit d'évacuation. Nettoyez le trou de vidange et l'embout avec un coton-tige ou un cure-pipe. Vérifiez également que les aliments ne bloquent pas l'écoulement de l'eau de dégivrage.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Retirez la grille de protection en tirant sur le bord avant. Remplacez l'ampoule par une ampoule de même type (douille E14, 25 W max). Remettez la grille en place.

Comment économiser de l'énergie avec ce réfrigérateur ?

Installez l'appareil dans un endroit frais et sec, à l'abri du soleil et des sources de chaleur. N'ouvrez la porte que brièvement. Décongelez les aliments dans le réfrigérateur pour récupérer le froid. Dépoussiérez le compresseur une fois par an.

Quelle est la classe climatique de cet appareil ?

La classe climatique est indiquée sur la plaque signalétique. Elle peut être SN (10 °C à 32 °C), N (16 °C à 32 °C), ST (18 °C à 38 °C) ou T (18 °C à 43 °C). Assurez-vous que la température ambiante correspond à la classe de votre appareil.

Que faire en cas d'arrêt prolongé ou de déménagement ?

Pour un arrêt prolongé, débranchez l'appareil, nettoyez-le et laissez la porte entrouverte pour éviter les odeurs. Pour un déménagement, videz l'appareil, fixez les clayettes et sécurisez la porte. Lors du transport, maintenez l'appareil en position verticale. S'il a été couché, attendez 4 heures avant de le brancher.

MODE D'EMPLOI CM3135C MARYNEN

Avertissements importants

Il se peut que votre nouveau réfrigérateur possède d'autres fonctions que votre précédent.

Lisez attentivement cette notice d'utilisation afin de vous familiariser avec le fonctionnement de l'appareil et d'en prendre soin. Conservez cette notice. Elle doit suivre l'appareil si vous décidez par la suite de le vendre ou de le donner à quelqu'un d'autre.

Utilisation

L'appareil est destiné à la conservation d'aliments pour la consommation normale d'une famille et selon les instructions de la présente notice. - Ne conservez pas de récipients contenant des gaz ou des liquides explosifs dans les compartiments réfrigérateur et congélateur. Ils risquent d'exploser et de provoquer des dommages corporels ou matériels. - Évitez que des objets pointus entrent en contact avec le circuit frigorifique au dos et à l'intérieur de l'appareil. Si le circuit frigorifique est percé, l'appareil sera endommagé et des aliments à l'intérieur peuvent s'abîmer. - Ne placez pas de boissons gazeuses ou des bouteilles dans le compartiment congélateur. Les bouteilles en verre peuvent éclater. L'appareil est lourd. Les bords et certaines pièces en saillie peuvent être coupantes. Faites attention en déplaçant l'appareil et utilisez toujours des gants.

Sommaire

Avertissements importants FR. 12

Protection de l'environnement 12

Sommaire 12

Description du compartiment réfrigérateur 13

Le bandeau de commande 13

Avant d'utiliser l'appareil pour la première fois 14

Utilisation du réfrigérateur 14

Mettez en marche le réfrigérateur et réglez la température appropriée 14

Arrêt 14 : Température à l'intérieur du réfrigérateur 14

Mesure de la température 15

Économie d'énergie 15

Votre réfrigérateur et l'environnement 16

Préservation de l'environnement 16

Enfants

Veillez à ce que les enfants en bas âge n'aient pas accès aux commandes de fonctionnement ou à l'intérieur de l'appareil.

Protection de l'environnement

Tous les matériaux marqués par le

symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès de votre commune) pour qu'ils puissent être récupérés et recyclés.

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver l'environnement. - Si vous vous débarrassez de votre appareil, veillez à ne pas endommager les circuits frigorifiques. Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ici afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le cable

Entretien et nettoyage 16 Retrait de la grille de ventilation 16 Nettoyage 16 Dégivrage réfrigérateur 16 Remplacement de l'ampoule 17 Arrêt prolongé 17 En cas d'anomalie de fonctionnement. 17 Conditions de garantie 18 SERVICE APRES-VENTE 18 Caractéristiques techniques 19 Installation 19 Déballage 19 Retrait des cales de transport 19 Nettoyage 20 Mise en place de l'appareil 20 Branchement électrique 20 Remontage de la porte 21

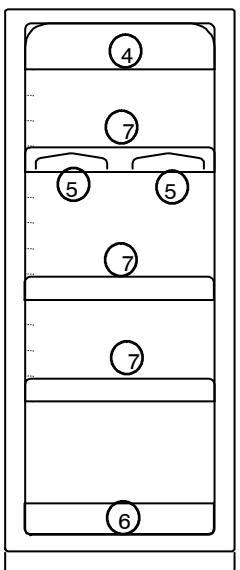

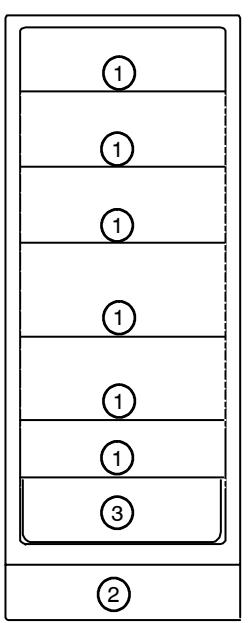

Description du compartiment réfrigérateur

Modèle: CM3830C

1. Claquette en verre
2. Grille de ventilation
3. Bacs à légumes
4. Compartiment à beurre
5. Compartiment à œufs
6. Balconnet portebouteilles
7. Balconnet de contreporte

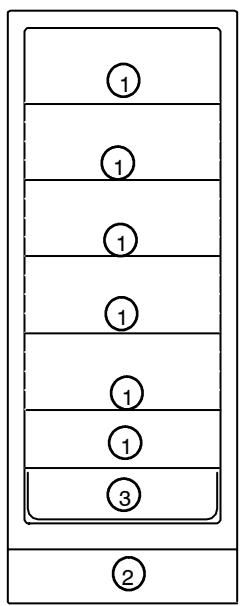

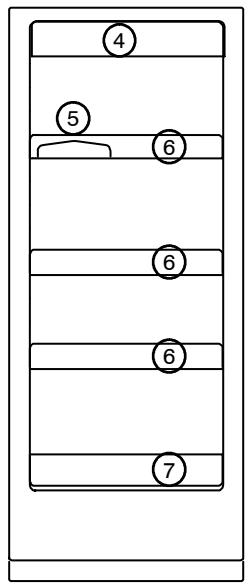

Modèle: CM3135C

1. clayette en verre
2. grille de ventilation
3. grorentebak
4. compartiment à beurre
5. compartiment à œufs
6. balconnet de contre-porte
7. clayette à bouteilles

Le bandeau de commande

A. thermostat

Sert à activer et à régler la température désirée.

Avant d'utiliser l'ordinateur pour la première fois

Placez et nettoyez le compartiment en suivant les explications données dans la section "Installation". Contrôlez que le flexible d'évacuation à l'arrière du compartiment débouche bien dans le bac collecteur.

Avant d'insérer la fiche dans la prise secteur et de mettre en marche l'appareil pour la première fois, laissez-le environ 30 minutes au repos, en position verticale, ou pendant 4 heures s'il a été transporté horizontalement. Dans le cas contraire, le compresseur risquerait d'être endommagé. Ce délai permet, en effet, qu'une quantité suffisante d'huile retourne dans le compresseur.

Mettez en marche le réfrigérateur et réglez la température appropriée

Placez la manette du thermostat sur la position désirée.

1 : La position minimale de la manette du thermostat correspond à la température la plus élevée dans le compartiment. 6 : La position maximale de la manette du thermostat correspond à la température la plus basse dans le compartiment. 0: Arrêt.

Laissez l'appareil fonctionner pendant 24 heures après chaque modification de réglage pour permettre à la température de se stabiliser à l'intérieur de l'appareil.

Arrêt

Placez la manette du thermostat sur la position "0". Débranchez la fiche d'alimentation électrique de la prise murale ou bien retirez le fusible.

Température à l'intérieur du réfrigérateur

La température correcte dans le réfrigérateur est d'environ 5°C. Si le thermostat est réglé sur une température trop BASSE, les aliments contenant beaucoup d'eau risquent de commencer à geler s'ils sont placés dans les emplacements les plus froids du réfrigérateur. La figure indique les emplacements le plus froid et le plus chaud à l'intérieur du réfrigérateur.

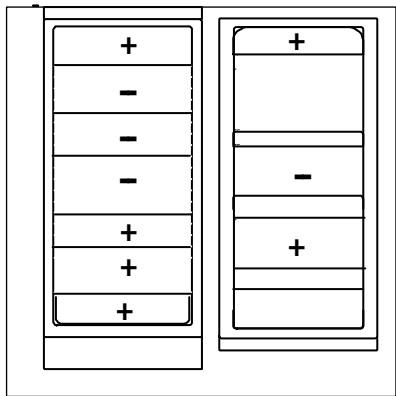

La viande, le poisson et le lait doivent être conservés dans la partie la plus froide de l'appareil.

Mesure de la température

Si la température est mesurée avec un thermomètre standard, il doit être placé dans un verre d'eau au milieu à l'intérieur du compartiment. Cela donne la température à l'intérieur des denrées alimentaires. Ne pas placer le thermomètre suspendu ou posé directement sur la grille.

Conseils:

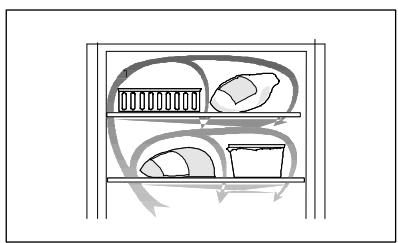

• Placez les aliments de façon à ce que l'air froid puisse circuler librement entre les produits.
• Ne placez aucun aliment directement contre la paroi froide à l'arrière car il risque de geler.
• Ne placez jamais d'aliments chauds dans l'appareil. Attendez qu'ils aient refroidi.
• Couvre tous les aliments pour empêcher les mélanges de goûts et d'odeurs.

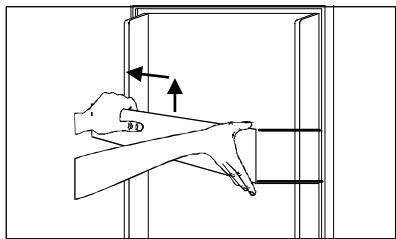

Les étagères et les balconnets de contre-porte sont amovibles et peuvent être facilement re-disposées. Certaines étagères doivent être soulevées par l'arrière si vous souhaitez les retirer.

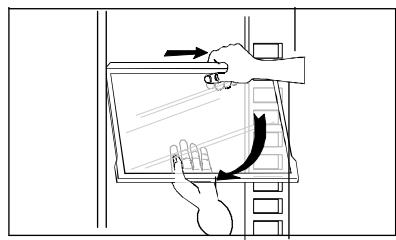

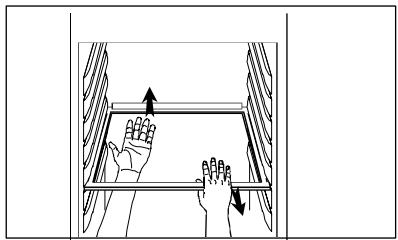

Il est possible d'enlever les étagères en verre même si la porte n'est pas complètement ouverte. Libérez l'étagère en bougeant le bord arrêté et en tirant vers soi. Inclinez ensuite l'étagère vers le haut ou vers le bas suivant son emplacement et la sortie.

Le balconnet de contre-porte inférieur et l'étagère de verre au-dessus du bac à légumes ne doit pas être enlevées. Elles servent à la bonne circulation de l'air à l'intérieur du compartiment.

Les étagères avec un bord élevé doivent être placées avec le bord élevé face à la paroi arrêtée du compartiment pour éviter que les aliments ne touchent la paroi froide.

Modèle CM3135C

Le bac à légumes est pourvu de deux plateaux interchangeables afin de pouvoir entreposer les légumes séparément.

Économie d'énergie

Soyez attentif à l'emplacement besoin pour l'appareil. Référez-vous à la section "Installation". Si l'appareil est installé correctement, il consommera moins d'énergie. - Évitez d'ouvrir la porte fréquemment et trop longtemps. Vérifiez de temps à autre si la porte est bien

Fermée.

• Décongelez les aliments congelés dans le réfrigérateur; le froid provenant des produits congelés sera récupéré utilement à l'intérieur du réfrigérateur. Dépoussiérez à l'aide d'un aspirateur le compresseur et le circuit frigorifique au dos de l'appareil une fois par an environ.

L'environnemental

L'isolant et le réfrigérant utilisés dans cet appareil sont inoffensifs pour la couche d'ozone. Tous les matériaux d'emballage sont recyclables. L'appareil est conçu pour être facilement démonté puis recyclé.

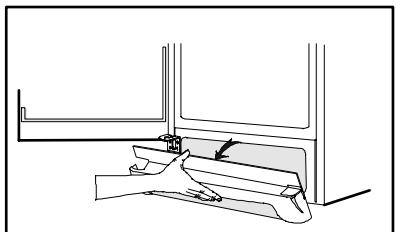

Retrait de la grille de ventilation

La grille de ventilation peut être retirée, par exemple pour la nettoyer.

Vérifiez si la porte est ouverte lorsque vous enlevez la grille de ventilation. Enlevez le bord supérieur de la grille en tirant vers le haut/vers le bas. Puis, tirez la grille en avant pour la retirer complètement.

Nettoyage

Nettoyez régulièrement votre appareil.

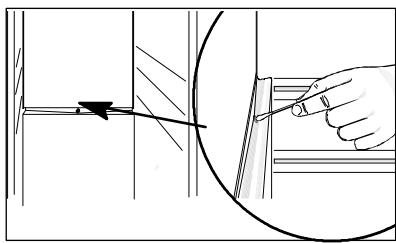

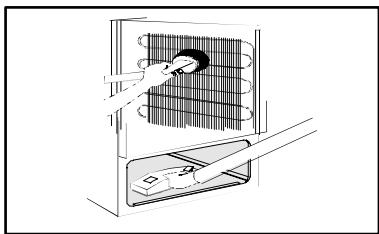

Nettoyez le conduit d'écoulement à l'intérieur du réfrigérateur avec un coton-tige ou un cure-pipe. Si le flexible d'évacuation est bouché, vous pouvez utiliser une spirale plastifiée pour rideaux.

Mettez l'appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.

Retirez tous les éléments amovibles et lavez-les à la main. Essuyez l'extérieur et l'intérieur de l'appareil ainsi que les joints d'étanchéité de porte. Utilisez un chiffon doux et un produit vaisselle dilué dans l'eau tiède. Ne fermez la porte que lorsque l'intérieur de l'appareil est parfaitement sec.

Retirez la grille de ventilation (voir la section "Retrait de la grille de ventilation") et passez l'aspirateur sous l'appareil. Tirez l'appareil pour l'éloigner du mur et passez l'aspirateur sur l'arrière du réfrigérateur, sur le circuit frigorifique et sur le compresseur.

Lors du déplacement du, soulevez par le bord avant afin d'éviter de rayer le sol.

Dégivrage réfrigérateur

Le dégivrage est automatique à chaque arrêt. La formation de givre peut être réduite en :

n'apportant pas d'aliments chauds dans le réfrigérateur. - évitant d'ouvrir trop fréquemment la porte ou de la laisser ouverte trop longtemps. ne placez pas les aliments directement contre la plaque de congélation.

Déposez l'emballage et les réfrigérateurs et congélateurs à mettre au rebut dans une déchetterie. Pour de plus amples informations, renseignez-vous auprès des services municipaux ou auprès de votre revendeur le plus proche. - Conservez les aliments dans des emballages réutilisables. Évitez le plus possible les emballages jetables. Lorsque you nettoyez Youre appareil, utilisez des produits de nettoyage préservant l'environnement. Suivez les conseils de la section "Économie d'énergie".

Remplacement de l'ampoule

L'éclairage s'allume automatiquement lorsque vous ouvrez la porte. Avant de replacer l'ampoule, mettez l'appareil hors tension en retirant la fiche de la prise secteur.

Remplacez la grille en tirant sur le bord avant.

Remplacez l'ampoule par une ampoule de même type, à douille E14, de puissance max 25 W.

Lors du remplacement de l'ampoule, utilisez une ampoule de même type que celle d'origine. Le verre doit mesurer au moins 18 mm de diamètre à la douille. Cela permet de bien placer l'ampoule contre le joint en caoutchouc de la douille.

Arrêt prolongé

Mettez l'appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.

Nettoyez l'appareil suivant les explications de la section "Nettoyage". Ne fermez pas la porte : une odeur de renfermé risque de s'installer à l'intérieur de l'appareil.

Si l'appareil reste en marche, demandez à quelqu'un de contrôler régulièrement son bon fonctionnement, pour éviter de perdre son contenu en cas de panne de secteur.

En cas d'anomalie de fonctionnement

Si le compartiment ne fonctionne pas correctement, il est souvent possible d'effectuer la réparation soi-même.

Afin d'éviter des appels de dépannage inutiles, lire attentivement les instructions ci-dessous et les suivre.

Problème	Cause possible / Remède
La température à l'intérieur du réfrigérateur est trop chaude.	Diminuer la température. Placer les denrées alimentaires à l'endroit approprié à l'intérieur du réfrigérateur. Voir le chapitre “Température à l'intérieur du réfrigérateur”. Disposer les denrées alimentaires de façon à faire circuler l'air froid autour des alimentents. S'assurer si la porte est complètement fermée et si la bande isolante est entière et propre. L'appareil est placé dans une piece dont la température est supérieure à une température ambiente normale.
La température à l'intérieur du réfrigérateur est trop froide.	Augmenter la température. Les légumes et les autres produits qui gèlent facilement ont été placés sur une grille “trop floide”. Voir le chapitre “Température à l'intérieur du réfrigérateur”.
Il y a de l'eau sur la plaque de réfrigération à l'intérieur du réfrigérateur.	C'est normal. Pendant le dégivrage automatique, la glace est dégivrée sur la plaque de réfrigération.
L'eau coule à l'intérieur du réfrigérateur.	Nettoyer l'embout de vidange d'eau et le trou de vidange à l'intérieur du réfrigérateur avec, par exemple, des coton-tiges ou unerosse pour nettoyer des bouteilles. Certaines denrées alimentaires ont été placées de façon que l'eau coule dans le trou de vidange.
De l'eau coule au sol.	Placer le flexible de vidange à l'arrière du compartment au-dessus du bac de vidange. Voir le chapitre “Avant demettre le compartment sous tension pour la première fois“.
Le compresseur fonctionne en continu.	Augmenter la température. S'assurer si la porte est complètement fermée et si la bande isolante est entière et propre.
Le compartment ne fonctionne pas du tout. Levoyant de réfrigération ou levoyant intéérieur ne fonctionne pas.Aucunvoyant n'est allumé.	La fiche d'alimentation n'est pas branchée correctement. Le fusible a sauté. Le compartment n'est pas mis sous tension. Le compartment n'a pas été mis sous tension. (Essayer debrancher un autre apparéil électrique à la prise d'alimentation.)
Le niveau sonore dans le compartment est trop élevé.	Le système de réfrigération émet toujours des sons. Un son impulsionnel est entendu lorsque l'eau de réfrigération est pompée à l'intérieur des tuyaux de réfrigération. Un son tic-tac venant du thermostat peut être entendu lorsque le compresseur se met en route et s'accête. Le niveau du son varie selon le fonctionnement du compartment. Si le niveau sonore parait incorrect:Plier doucement les tuyaux à l'arrière du compartment et s'assurer qu'ils ne se touchent pas.Si les cales d'amortissement (entre la paroi du compartment et les tuyaux) sont desserrées, les remetre en place.Suivre attentivement les instructions décrites au chapitre "Mise en place de l'appareil".

Si l'erreur est due à l'une des causes ci-dessus, prendre contact avec votre service après-vente Electrolux. Le dépannage et les réparations doivent être effectués par un centre de service après-vente agréé. N'utiliser que des pièces détachées fournies par ces centres.

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d'application :

Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourrait ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Réserves :

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :

Si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées

Service apres-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente.

En cas d'intervention sur votre appareil, exigez

par les organismes de distribution de l'électricité, de l'eau, du gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.
• si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
• si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
• si l'appareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

PLAQUE Signaletique

En appelant un Service Après-Vente, indiquez-lui le modèle, le nombre de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

MOD:

PROD. NO:

SER: NO:

Caractéristiques techniques

Modèle	CM3830C	CM3135C
Volume total de réfrigérateur	264 l	313 l
Largeur	595 mm	595 mm
Hauteur	1550 mm	1550 mm
Profondeur	600 mm	600 mm
Consommation	146 kWh/an	172 kWh/an
Classé énergétique	A	A
Puisance nominale	90 W	110 W

Déballage

Déballez l'appareil et contrôlez s'il est en bon état et s'il n'a pas subi de dégât en cours de transport. Les dégâts éventuellement constatés doivent être immédiatement signalés au fournisseur. Déposez l'emballage dans une déchetterie pour recyclage. Pour de plus amples informations, renseignez-vous auprès des services municipaux ou de votre revendeur.

Ne laissez pas les enfants jouer avec l'emballage.

Le film en plastique peut provoquer un étouffement.

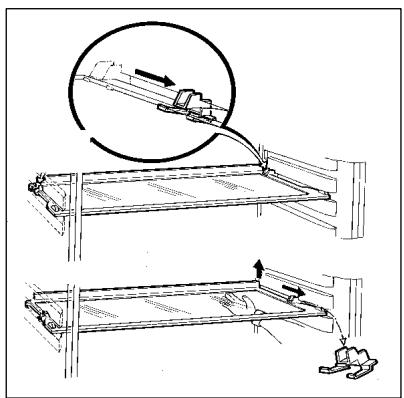

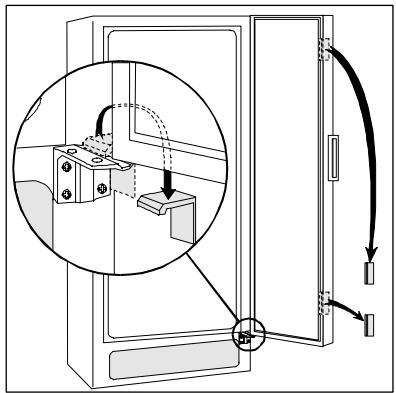

Retrait des cales de transport

Enlevez les bandes et les cales de transport

• sur les côtés de portes à l'intérieur des charnières de porte sur les étagères

Retirez la cale de transport de l'étagère en verre en la faisant glisser vers l'avant le long du bord de l'étagère, jusqu'à ce qu'elle se bloque au niveau de l'encochement de l'étagère. En tenant l'étagère de verre par le bord arrière, tirez l'étagère et la cale de transport vers l'avant jusqu'à ce que l'étagère bascule. La cale de transport peut être dégagée. Certains modèles comportent un silentbloc placé sous l'appareil. Il ne faut pas l'enlever.

Nettoyage

Laver l'intérieur de l'appareil à l'eau tiède avec un produit vaisselle et un chiffon doux.

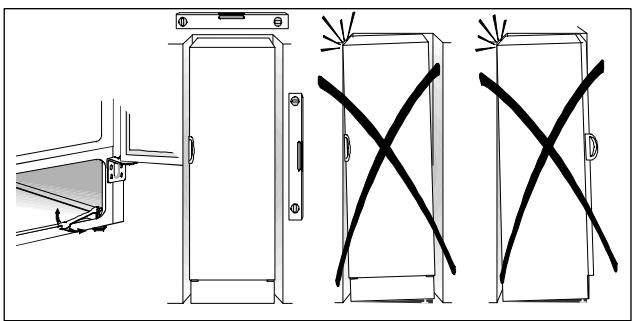

Mise en place de l'appareil

Pour que votre appareil puisse fonctionner dans les meilleures conditions, vérifiez si :

• l'appareil est placé dans un local frais et sec, à l'abri des rayons directs du soleil.
• l'appareil n'est pas placé à proximité de sources de chaleur telles qu'une cuisinière ou un lave-vaisselle.
• L'appareil est droit et repose sur les quatre angles. L'appareil ne doit pas s'appuyer contre un mur. Ajustez la hauteur des pieds si nécessaire au moyen de la clé fournie à cet effet.

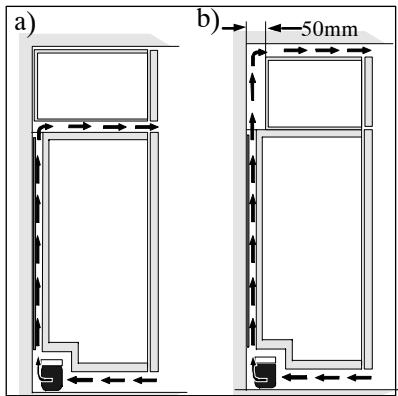

• l'air circule bien autour de l'appareil et si les conduits de ventilation derrière et sous l'appareil ne sont pas obstrués. L'espace de ventilation nécessaire au-dessus de l'appareil ou de tout autre élément supérieur est d'au moins 200 cm². L'espace de ventilation peut être maintenu

a) directement au-dessus de l'appareil, soit b) derrière et au-dessus de l'appareil. Dans ce cas, l'espace prévu pour la ventilation à l'arrière doit être profond d'au moins 50 mm. - l'appareil est placé dans un local à la température ambience correspond à la classe climatique pour lequel il est prévu. La classe climatique est indiquée sur la plaque signalétique qui se trouve à l'intérieur de l'appareil. Le tableau ci-après indique quelle température ambience correspond à chaque classe climatique.

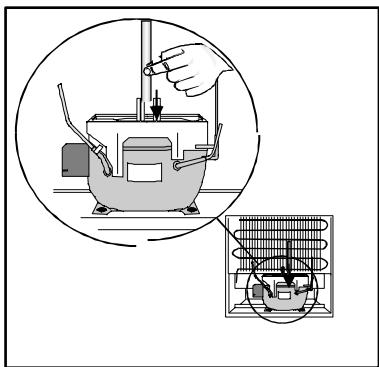

Contrôlez que le flexible de débouché à l'arrière du compartiment débouche bien dans le bac collecteur.

Si l'appareil est placé dans un coin, avec le côté des charnières contre le mur, laissez au moins 10 mm entre le mur et l'appareil pour permettre une ouverture suffisante de la porte, afin de pouvoir retirer les étagères.

Branchement électrique

Branchez l'appareil sur une prise reliée à la terre.

Tension: 230 V.

Fusible: 10 A.

Voir la plaque signalétique sur la gauche, à l’intérieur de l’appareil.

Classe climatique	pour une température ambiente de
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

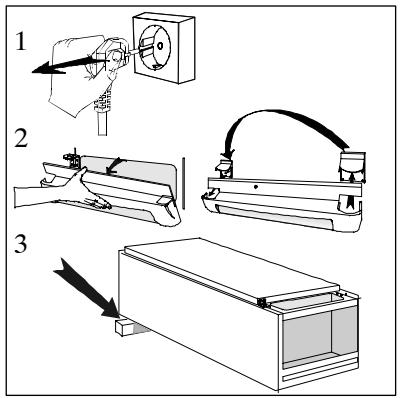

Remontage de la porte

1. Fermez l'appareil et débranchez la fiche de la prise secteur.
2. Déposez la grille de ventilation. Un élément de la grille peut être enlevé. Retirez-le et placez-le de l'autre côté.
3. Couchez l'appareil sur une planche de bois. Pour relever l'appareil par la suite, il sera ainsi plus facile de le saisir par en-dessous grâce à la planche.

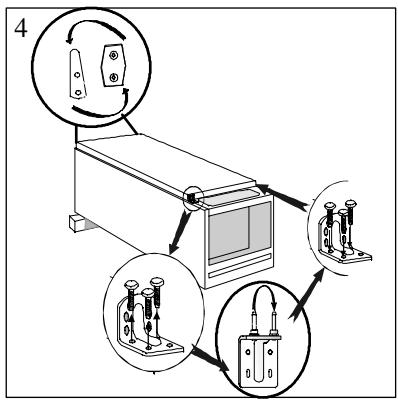

4. Sur la partie supérieure de l'appareil. Déplacez l'axe de charnière et le bouchon en plastique.

Sur la partie inférieure de l'appareil. Dévissez la charnière. Déplacez l'axe de charnière et le bouchon en plastique. Fixez la charnière de l'autre côté.

1. Relevez l'appareil et remettez en place la grille de ventilation.

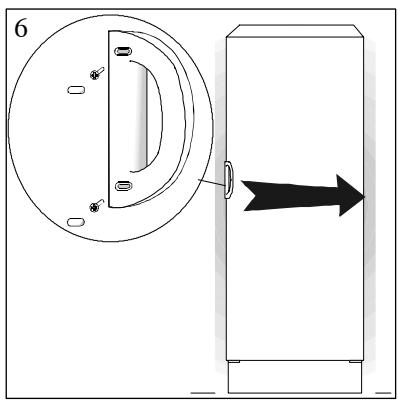

2. Changez de place la poignée.

Retirez les bouchons en plastique protégeant les vis. Si les bouchons sont difficiles à retirer, vous pouvez utiliser un petit tournevis plat.

Dévissez ensuite la poignée.

Chassez avec précaution les bouchons en plastique dans les trous du côté opposé avec un mandrin.

Fixez la poignée dans les trous. Si vous effectuez un montage manuel, tournez les vis dans les trous des quelques tours avant de fixer la poignée. Bouchez les trous laissés par la poignée avec les bouchons en plastique fournis à cet effet.

1. Remettre l'appareil en place et contrôler s'il est à niveau. Voir la section "Installation".

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et pour l'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigerateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.
