MODE D'EMPLOI MX3S AOPEN

MX3S 1

Qu'est-ce qu'il y a dans ce manuel ? 2 Remarques 9 Avant de Débuter 10 La Procédure de l'Installation Rapide 11 Le Plan de la Carte Mère 12 Bloc-Diagramme 13

Matériel 14

JP14 Effacement CMOS 15 JP28 Réveil Clavier/Souris. 16 Socket CPU et Connecteur du Ventilateur 18 Conception du CPU Sans Cavalier 19 JP23/JP29 Rapport d'Horloge FSB/PCI 22 Socket DIMM 23 LED de RAM de mise sous tension & LED clignotant 24

Connecteur du panneau avant 25 Connecteur de l'alimentation ATX 27 AC Power Auto Recovery 28 Connecteur de IDE et de Floppy 29 Connecteur IrDA 32 Connecteur GPIO (Résolution Générale I/O) (En option) 33 WOM (Réveil modem de zéro volt) 34 WOL (Réveil LAN) 37 4X AGP (port graphique accéléré) 39 Le panneau arrière PC99 marqué en couleur 40 Supporter 10/100 Mbps LAN onboard 41 Supporter 4 ports USB 42 Connecteur Video_Audio_IN 43 Connecteur Modem Audio 44 Connecteur CD Audio 45 Audio du panneau avant 46

Conception sans pile et de longue duration 47 Protection contre surtension 49 Monitoring du matériel 51 Fusible réinitialisable 52 An 2000 (Y2K) 53 Bassescapacités ESR 55 Disposition (mur d'isoler une fréquence) 57

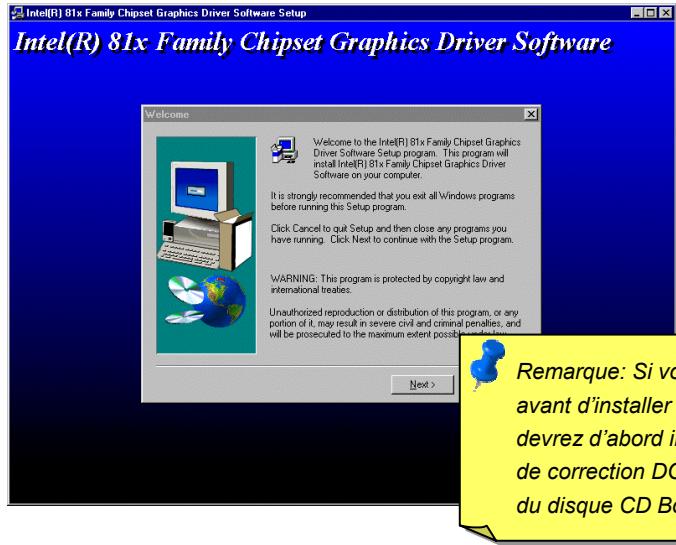

Pilote et utilitaire 58

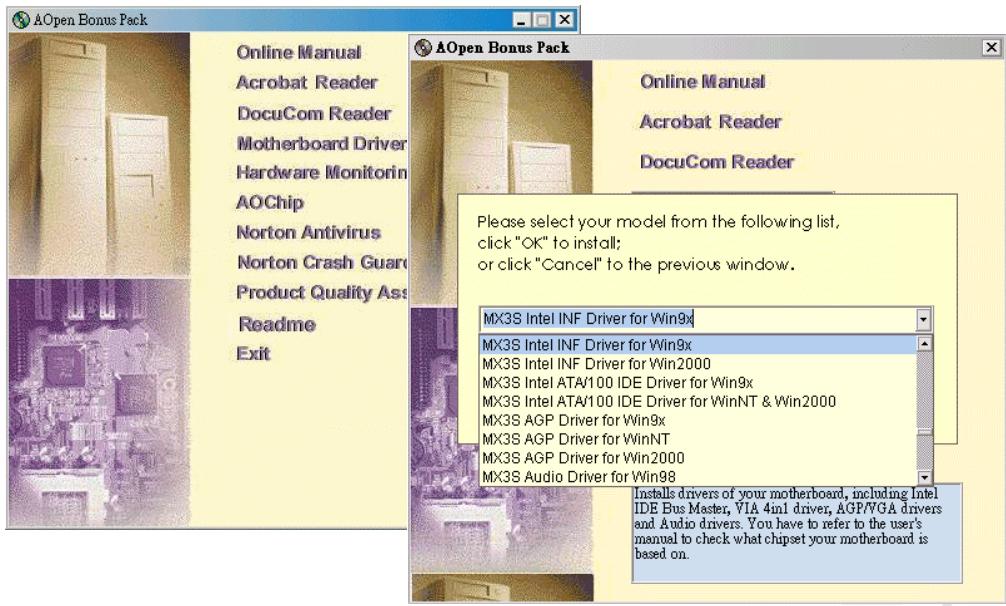

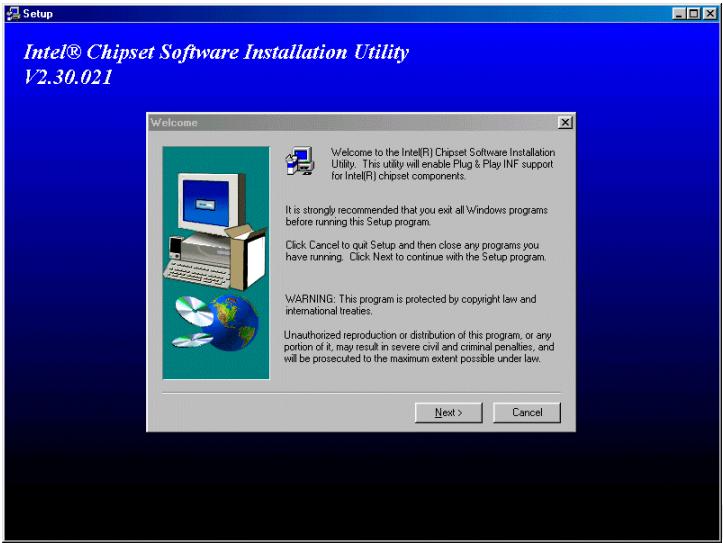

Autorun Menu du disque Bonus CD 59 Eliminez la marque "?" de Windows 95/98 60 Installez le Pilote AGP Onboard 61 Installez le Pilote Son Onboard 62 Installez le Pilote Bus IDE Maître 63 Installez le Pilote LAN 64 Installez Hardware Monitoring Utility 66 Le Pilote de Suspension ACPI au disque dur. 68

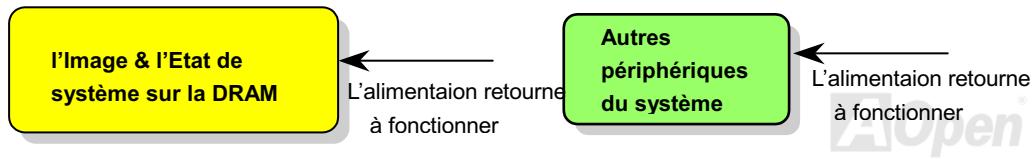

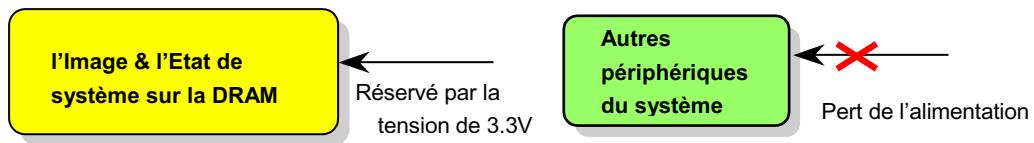

Suspension ACPI à RAM (STR) 75

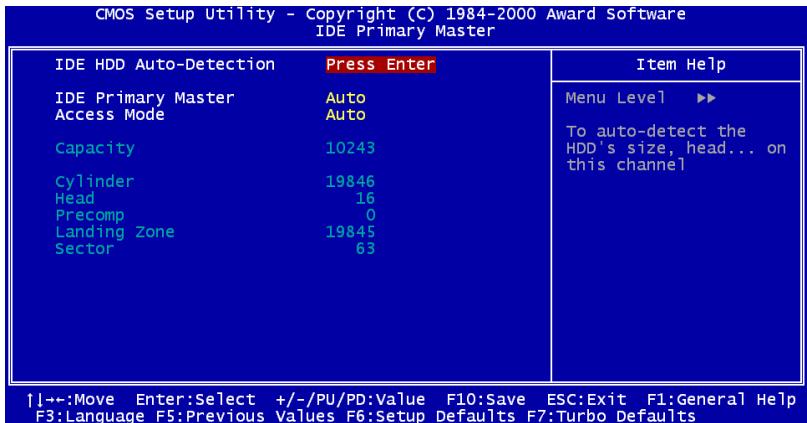

AWARD BIOS 77

Enter BIOS Setup 78 Change Language 79 Standard CMOS Features 80 Advanced BIOS Features 86 Advanced Chipset Features 95 Integrated Peripherals 101 Power Management Setup 119 PnP/PCI Configurations 129 PC Health Status 134 Frequency/Voltage Control 136 Load Setup Defaults 139 Load Turbo Defaults 140 Set Password 141 Save & Exit Setup 142

Exit without Saving. 143 Load EEPROM Default 143 Save EEPROM Default 143 NCR SCSI BIOS and Drivers 144 Mettre à jour le BIOS 145

Carte VGA et disque dur. 149

Glossaire 150

AC97 150 ACPI (Advanced Configuration & Power Interface) 150 AGP (Accelerated Graphic Port) 151 AMR (Audio/Modem Riser) 151 AOpen Bonus Pack CD 151 APM 152 ATA/66 152 ATA/100 152

BIOS (Basic Input/Output System) 153 Bus Master IDE (DMA mode) 153 CODEC (Coding and Decoding) 153 DIMM (Dual In Line Memory Module) 154 ECC (Error Checking and Correction) 154 EDO (Extended Data Output) Memory 154 EEPROM (Electronic Erasable Programmable ROM) 155 EPROM (Erasable Programmable ROM) 155 FCC DoC (Declaration of Conformity) 155 Flash ROM 156 FSB (Front Side Bus) Clock. 156 I2C Bus. 156 P1394 156 PBSRAM (Pipelined Burst SRAM) 157 PC100 DIMM 157 PC133 DIMM 157

PDF Format 157 PnP (Plug and Play) 158 POST (Power-On Self Test) 158 RDRAM (Rambus DRAM) 158 RIMM 159 SDRAM (Synchronous DRAM) 159 SIMM (Single In-line Memory Module) 159 SMBus (System Management Bus) 160 SPD (Serial Presence Detect) 160 Ultra DMA/33 160 USB (Universal Serial Bus) 161 ZIP file 161

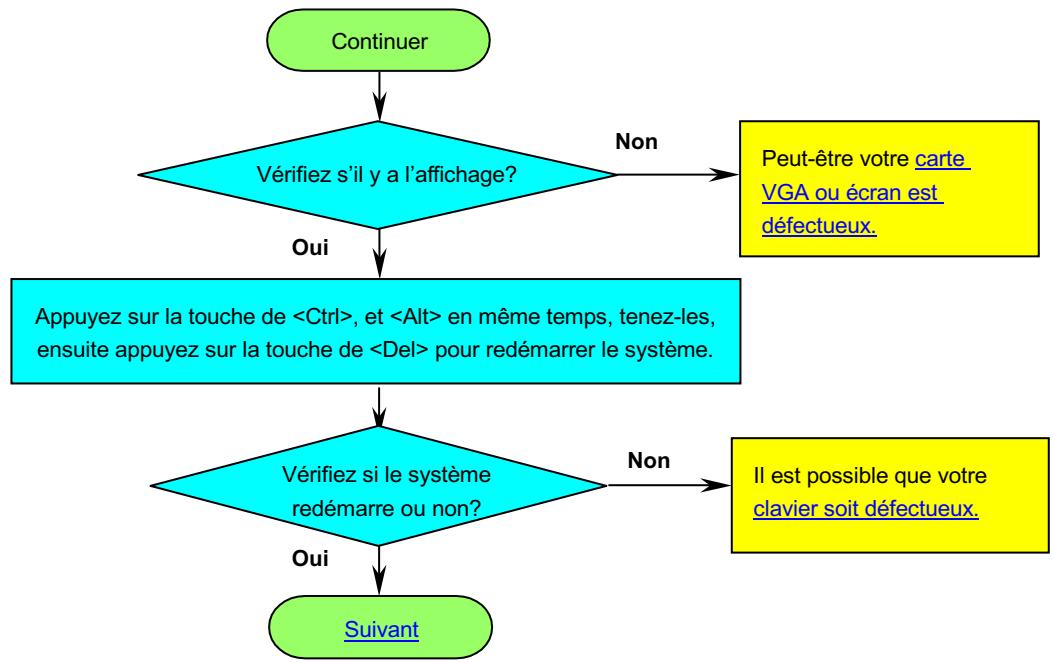

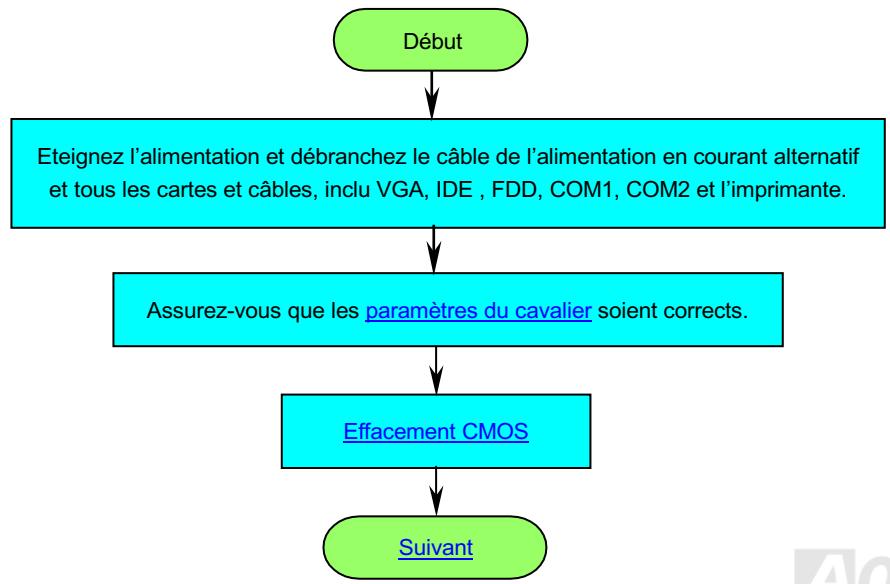

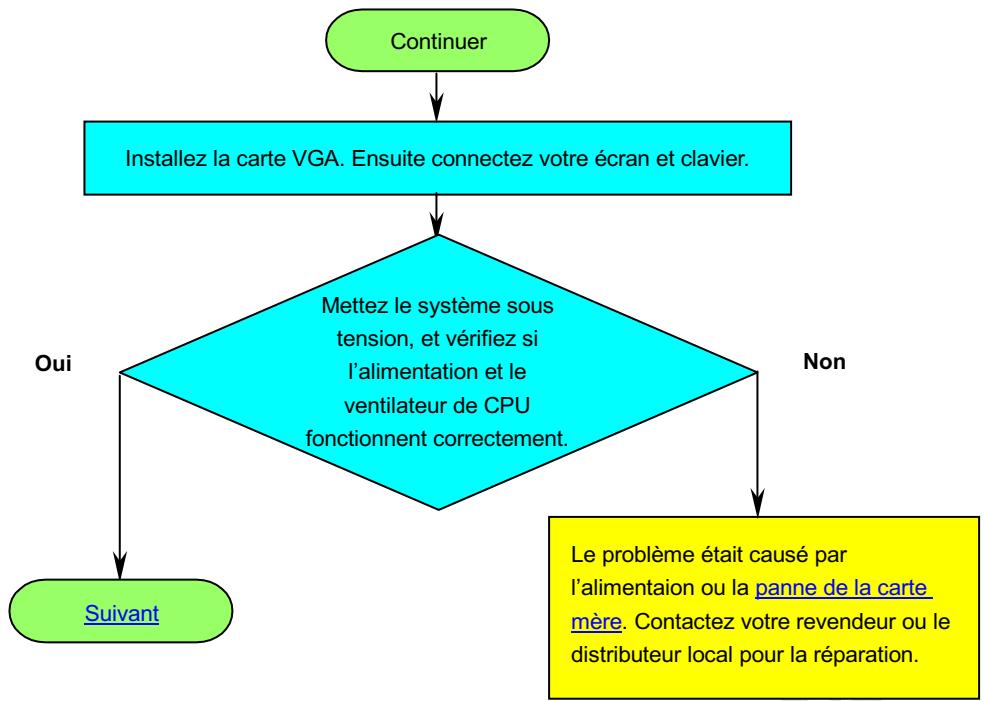

Localisation des pannes 162

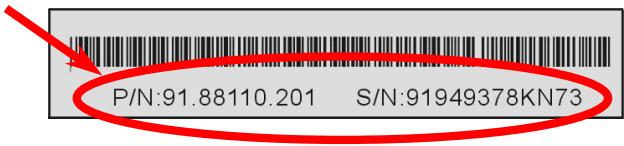

Numéro de Partie et de série 168 Nom de modèle et version de BIOS 169

Remarquez

Adobe, le logo Adobe, Acrobat sont des marques de Adobe Systems Incorporated.

AMD, le logo AMD, Athlon et Duron sont des marques de Advanced Micro Devices, Inc.

Intel, le logo Intel, Intel Celeron, Pentium II, Pentium III sont marques de Intel Corporation.

Microsoft, Windows, et le logo Windows sont marques déposées ou marques de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Tous les noms de marque et de produit mentionnés dans ce manuel sont utilisés dans le but d'identification seulement et peuvent être les marques déposées de leurs titulaires respectifs.

Toutes spécifications et informations continues dans ce manuel peuvent être changées sans obligation d'en notifier les personnes. AOpen se réserve tout droit de révision de cette publication ainsi que toute modification raisonnable. AOpen n'assume aucune responsabilité des erreurs ou des inexactitudes qui apparaissent dans ce manuel, y compris aux produits et logiciels décrits.

Cette documentation est protégée par la loi sur le droit d'auteur. Tous droits sont réservés. Aucune partie de ce document ne peut être utilisée ou reproduite sous quelle forme que ce soit et par quelque moyen que ce soit, ou sauvegardée dans un système de recherche documentaire sans autorisation préalable par écrit de AOpen Corporation. Copyright(c) 1996-2000, AOpen Inc. Tous droits réservés.

Avant de débuter

Ce Online Manuel présentera aux utilisateurs comment installer ce produit. Toute information utile sera décrite dans les chapitres suivants. Conservez ce manuel avec soin pour les mises à jour ou les modifications de configuration du système à l'avenir. Ce Online Manuel est sauvegardé au format PDF, nous vous recommandons d'utiliser Adobe Acrobat Reader 4.0 pour la visualisation en ligne, celui-ci est inclus sur le disque Bonus CD ou vous pouvez obtenir le téléchargement gratuit du site web de Adobe.

Bien que ce Online Manuel soit optimisé pour le visualiser à l'écran, il est encore capable de faire l'impression. Vous pouvez l'imprimer sur du papier A4 et mettre 2 pages sur une feuille A4 sur votre imprimante. Pour cela, sélectionnez File > Page Setup et suivez les instructions de votre pilote d'imprimante.

Merci de votre aide au sauvetage de La Terre.

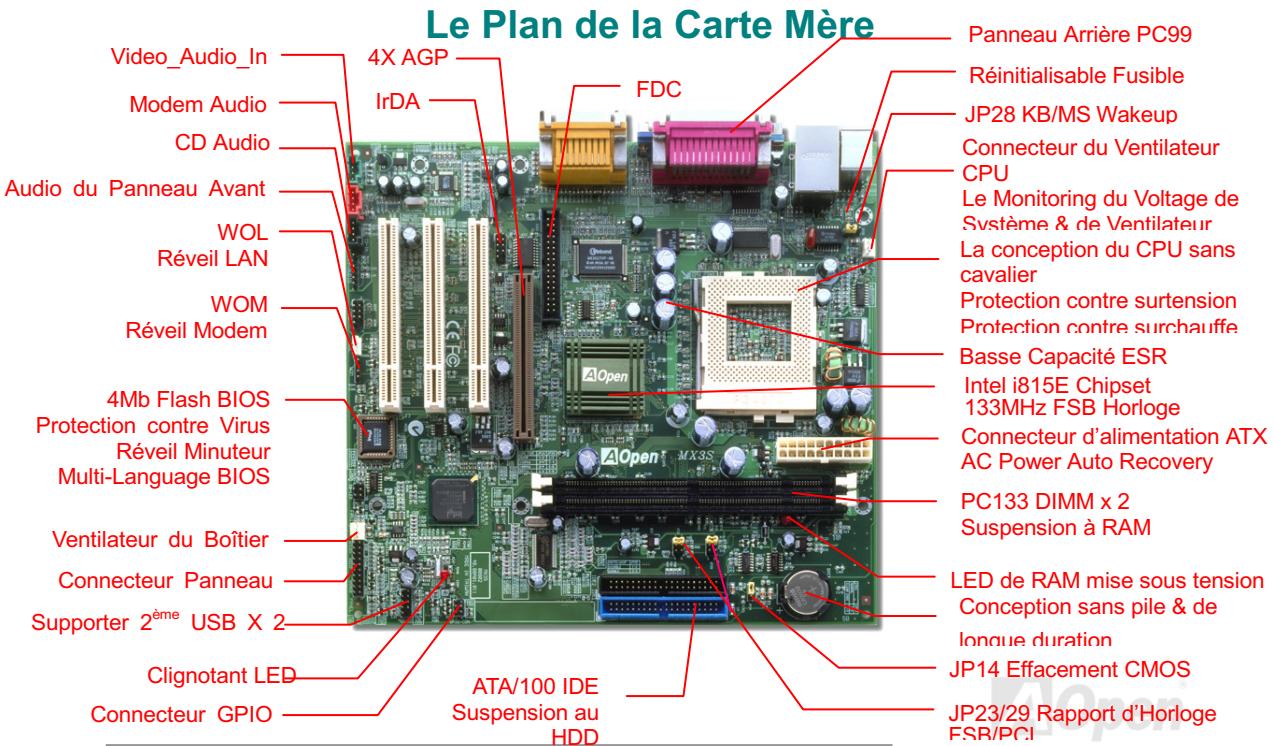

La procédure de l'installation rapide

Cette page vous montre une procédure rapide pour l'installation de votre système. Suivez chaque étape en conséquence.

1. Installez le CPU et le Ventilateur 2. Installez la mémoire du Système (DIMM) 3. Connectez le Câble du Panneau Avant 4. Connectez le Câble de IDE et de Floppy 5. Connectez le Câble d'alimentation ATX 6. Connectez le Câble du Panneau Arrière 7. Démarrage et Load BIOS Setup Default 8. Réglez la Fréquence de CPU 9. Redémarrez 10. Installez le Système d'exploitation (tel que Windows 98) 11. Installez le Pilote et l'Utilitaire

Bloc. Diagramme

Matériel

Ce chapitre décrit des connecteurs et des périphériques de la carte mère.

Remarque: Une décharge électrostatique (ESD) peut porter préjudice à votre processeur, aux lecteurs de disque, cartes d'expansion ainsi qu'aux autres composants. Avant l'installation d'un composant de système, respectez toujours les mesures de précaution suivantes.

1. Ne pas enlever un composant de son emballage protectif jusqu'à ce que vous êtes prêt à l'installer.
2. Avant le maniement d'un composant, portez un bracelet de mise à la masse et attachez-le à une partie métallique du système. Si vous n'avez aucun bracelet disponible, gardez un contact avec le système pendant toute la procédure qui nécessite une protection contre ESD.

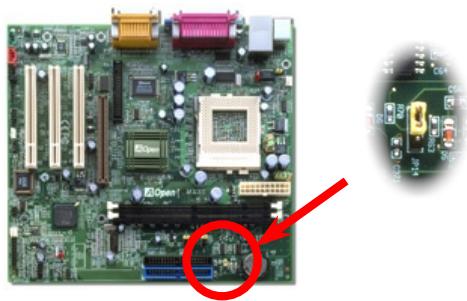

JP14 effacement CMOS

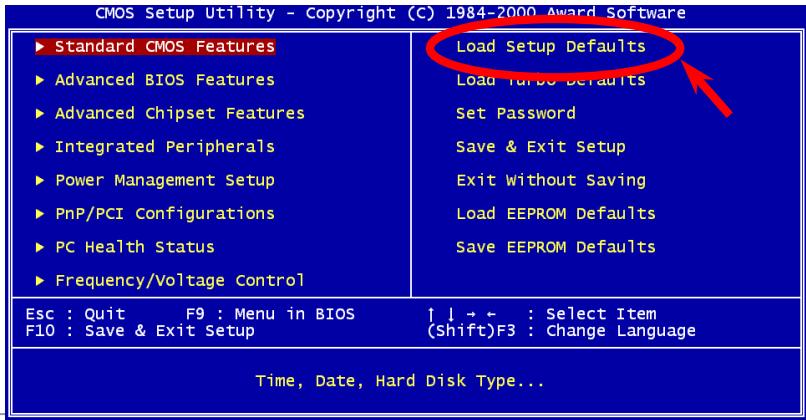

Vous souhaitez effacer CMOS pour retourner le système aux paramètres par défaut. Pour effacer le CMOS, suivez la procédure suivante.

1. Éteignez le système et débranchez l'alimentation en courant alternatif.
2. Débranche le câble électricité ATX du connecteur ATX.
3. Localisez le JP14 et court-circuitez les chevilles 2-3 pour chaque seconde.
4. Réglez le JP14 à son réglage normal en court-circuitant les chevilles 1-2.
5. Connectez de nouveau le câble électrique ATX au connecteur ATX.

Opération Normale (par défaut)

Effacement CMOS

Avis : Quand fais-je effacer CMOS ?

1. La panne de démarrage à un overclocking...
2. Oubliez le mot de passe...
3. Localisation des pannes....

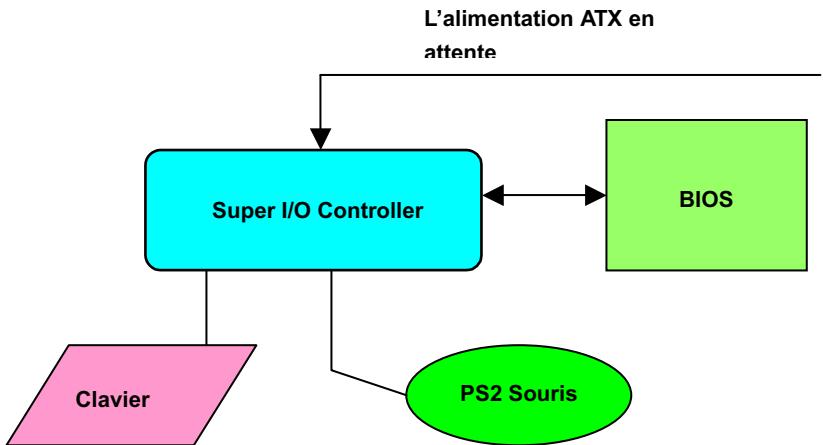

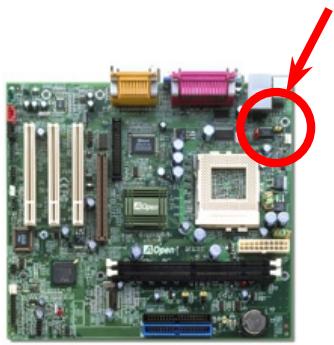

JP28 réveil clavier/souris

Ce cavalier est utilisé pour activer ou désactiver la fonction de réveil clavier/souris. Si vous sélectionnez Enable, vous pouvez décider du mode réveil de BIOS Setup > Integrated Peripherals > Power On Function. Pour exécuter cette fonction, l'alimentation électrique 5V en attente doit être supérieure à 800mA. Notez qu'il n'y a que la PS/2 souris qui supporte la fonction de réveil souris.

Disable

Enable

Avis: Vous avez demandé parce que le système est démarré du système d'exploitation avec succès (tel que Windows ou DOS) avant le Wake-On-Keyboard/Mouse peut agir. C'est parce que l'information de comment supporter cette fonction doit être sauvegardée dans Super I/O Controller et ensuite vous pouvez la utiliser pour le démarrage prochain.

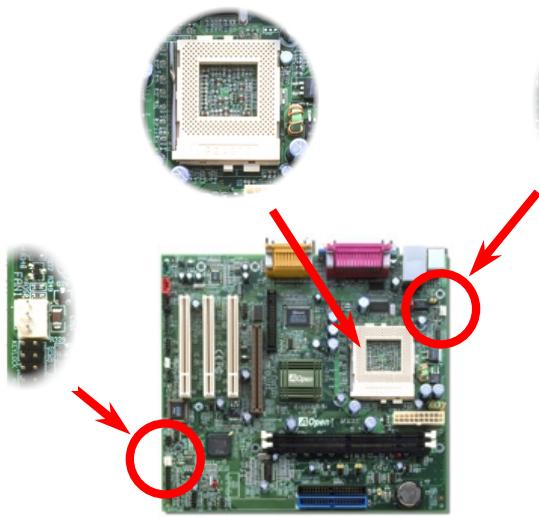

Socket CPU et connecteur du ventilateur

Branchez le CPU au connecteur de Socket370. Soyez prudent dans l'orientation du CPU. Branchez le câble du ventilateur au connecteur du ventilateur de 3 chevilles portant l'inscription CPUFAN ou FAN 1.

GND

+12V

SENSOR

Remarque: quelques ventilateurs de CPU n'ont pas le cheville du senseur, ils ne supportent pas donc la fonction de monitoring du ventilateur.

Conception du CPU sans cavalier

Le signal VID et le générateur bloque de SMBus offrent une détection automatique de la tension du CPU et permettent à l'utilisateur de régler la fréquence par BIOS setup, aucun cavalier ou interrupteur ne sera nécessaire. L'information du CPU correcte est sauvegardée dans la EEPROM. Grâce à ces technologies, les désavantages de la conception sans cavalier basée sur le Pentium seront éliminés. Il n'y aura aucun risque d'une détection d'une mauvaise tension du CPU, et il ne sera pas nécessaire d'enlever le boîtier au cas d'une perte de la pile CMOS.

(généré automatiquement la tension du CPU)

Réglez la fréquence de CPU

Cette carte mère emploie la conception du CPU sans cavalier, vous pouvez régler la fréquence de CPU par BIOS setup ; aucun cavalier ou interrupteur ne sera pas nécessaire.

BIOS Setup > Fréquence / Tension de contrôle > Réglage de la vitesse du CPU

Avertissement: Le chipset INTEL 815 supporte un maximum de 133MHz FSB et de 66MHz de l'horloge AGP, le paramètre de l'horloge plus haut peut provoquer un dommage grave du système.

Avertissement: Si votre système est suspendu ou ne démarre pas à cause de l'overclocking, utilisez simplement JP14 pour effacer CMOS et retourner le système aux paramètres par défaut.

Fréquence du Core = Horloge CPU FSB * Rapport CPU

CPU Type	CPU Core Fréquence	Horloge FSB	Rapport
CELERON 300A	300 MHz=	66 MHZ	4.5x
CELERON 366	366 MHz=	66 MHZ	5.5x
CELERON 433	433 MHz=	66 MHZ	6.5x
CELERON 466	466 MHz=	66 MHZ	7x
CELERON 500	500 MHz=	66 MHZ	7.5x
CELERON 533	533 MHz=	66 MHZ	8x
Pentium II 350	350 MHz=	100 MHz	3.5x
Pentium II 400	400 MHz =	100 MHz	4x
Pentium III 450	450 MHz=	100 MHz	4.5x
Pentium III 500	500 MHz =	100 MHz	5x
Pentium III 533EB	533 MHz =	133 MHz	4x
Pentium III 550E	550 MHz =	100 MHz	5.5x
Pentium III 600E	600 MHz =	100 MHz	6x
Pentium III 600EB	600 MHz =	133 MHz	4.5x
Pentium III 650E	650 MHz =	100 MHz	6.5x
Pentium III 667EB	667 MHz =	133 MHz	5x
Pentium III 700E	700 MHz =	100 MHz	7x
Pentium III 733EB	733 MHz =	133 MHz	5.5x
Pentium III 866EB	866 MHz =	133 MHz	6.5x

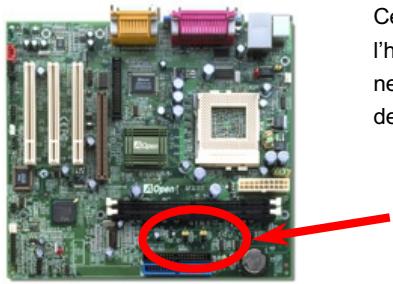

Jp23/jp29 rapport d'horloge fsb/pci

Ce cavalier est pour spécifier la relation entre PCI et l'horloge FSB. En général, nous vous recommandons de ne pas changer le paramètre par défaut si vous n'êtes pas des overclockeurs.

JP23

JP29

Auto

(par défaut)

JP23

JP29

(122~166 MHz)

JP23

JP29

(95~133.6 MHz)

JP23

JP29

(66.8~80MHz)

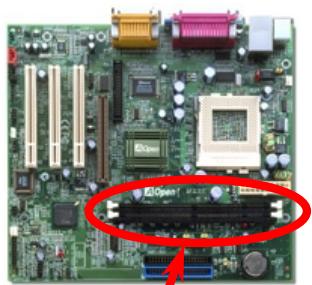

Socket DIMM

Cette carte mère est pourvue de deux sockets DIMM de 168 chevilles qui vous permettent d'installer une mémoire PC133 jusqu'à 512 MB. Elle ne supporte que la SDRAM.

Pin 1 DIMM1 DIMM2

Avis: La capacité du chipset de la nouvelle génération est limitée parce que le manque du tampon de mémoire (pour améliorer la performance). Ceci fera le chipset DRAM de compter un facteur important à être pris en considération en installant des DIMMs. Par malheur, il n'y a aucune possibilité pour le BIOS d'identifier le compte correct du chip; il vous faut calculer à vous-même le compte de chip. La règle simple est : par contrôle visuel, n'utilise que DIMMs qui est inférieur à 16 chips.

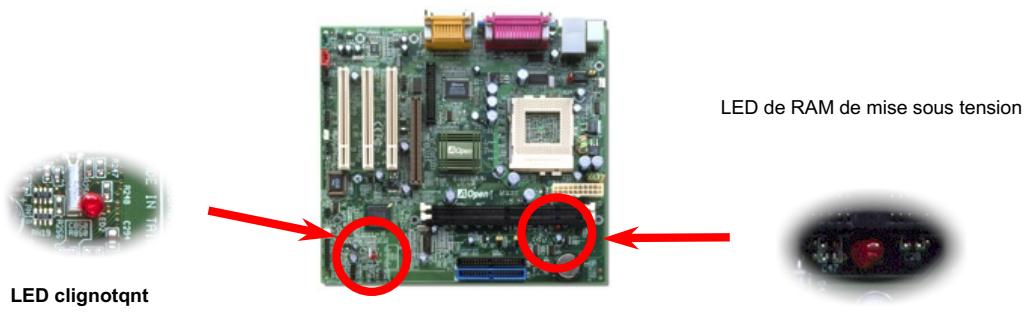

LED de RAM de mise sous tension & LED clignotant

Le LED de RAM de mise sous tension indique qu'il y a l'électricité employée à la mémoire. C'est très utile pour vérifier la RAM de mise sous tension pendant le suspendu à RAM. Ne débranchez pas DIMM, quand le LED est allumé.

Le LED clignotant vous montre si le système bien démarre ou non. Il continue à clignoter pendant que le système est en cours de POST, et se met allumé jusqu'à ce que le système démarre avec succès.

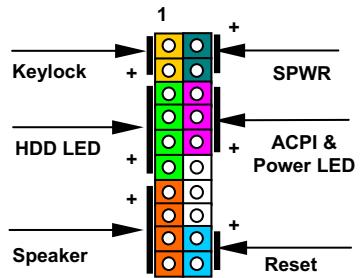

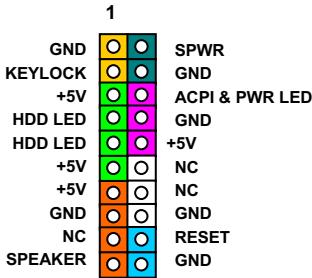

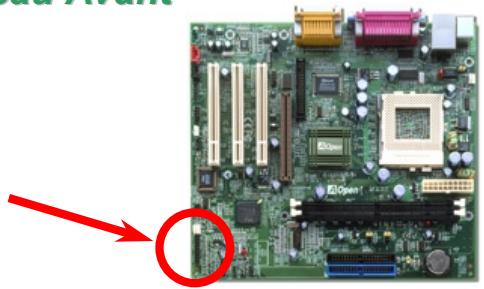

Connecteur du Panneau Avant

Attachez le power LED, keylock, haut-parleur et l'interrupteur de remise à zéro à la cheville correspondante. Si vous activez Power Management Setup > ACPI Function sur le BIOS Setup, le ACPI & Power LED se mettra en surbrillance pendant que le système sera en mode suspendu.

Type Suspendu	ACPI LED
Démarriage Suspendu (S1)	Flashing pour chaque 0.5 second
Suspension à RAM (S3)	Flashing pour chaque 1 second

Localisez le câble de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche femelle de 2 chevilles sur le panneau avant du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

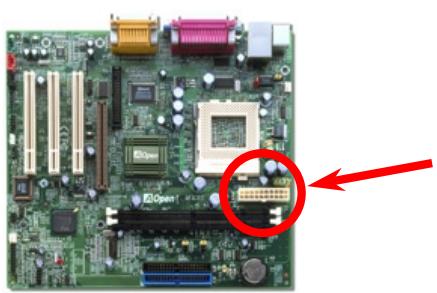

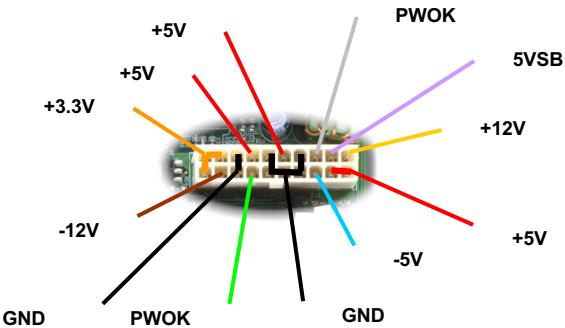

Connecteur de l'alimentation ATX

L'alimentation électrique ATX emploie un connecteur de 20 chevilles illustré ci-dessous. Assurez-vous que vous branchiez dans la bonne direction.

Avertissement: Pour le système ATX, il y a toujours l'électricité en attente sur la carte mère. Veillez à ce que l'alimentation soit éteinte avant le branchement ou débranchement de CPU, DIMM, et la carte AGP. Autrement, il risque de causer un dommage grave des composants.

Un système ATX traditionnel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentation électrique. Cette conception est incommode pour le serveur du réseau ou workstation, sans UPS, ce qui a besoin de rester mis sous tension. Cette carte mère employe une fonction de Récupération automatique de l'alimentation AC à résoudre ce problème. Si BIOS Setup > Integrated Peripherals > AC PWR Auto Recovery est réglé à “Enabled” le système démarrera automatiquement afin de la reprise de l'alimentation AC.

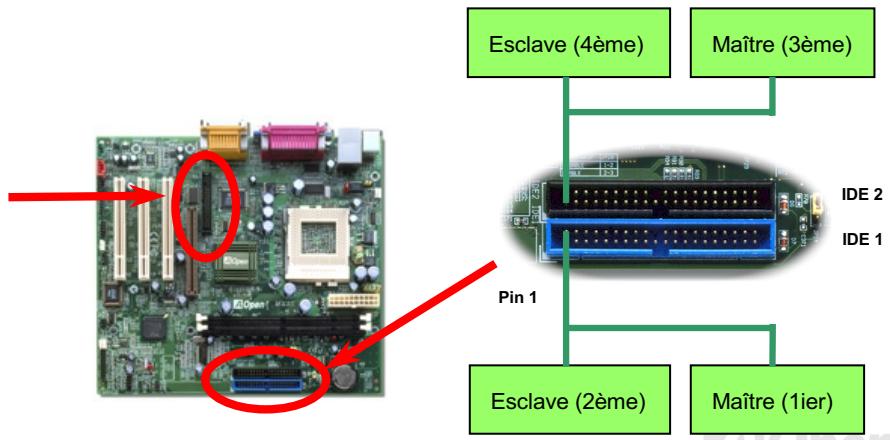

Connecteur de IDE et de floppy

Connectez respectivement le câble du lecteur floppy de 34 chevilles et le câble IDE de 40 chevilles au connecteur du lecteur floppy FDC et au connecteur IDE1, IDE2. Pin1 du câble est normalement marqué en rouge. Soyez prudent dans l'orientation de pin1. Une mauvaise orientation risque d'endommager le système.

Pin 1 FDC

IDE1 est également connu comme le canal primaire et IDE2 comme le canal secondaire. Chacun de ces canaux supporte deux périphériques IDE qui font un total de quatre périphériques. Pour fonctionner ensemble, les deux périphériques sur chaque canal devront être réglés différemment au mode maître et esclave ; un des deux périphériques peut être le disque dur ou le lecteur CDROM. Le réglage comme le mode maître ou esclave dépend du cavalier sur votre périphérique IDE. Consultez respectivement le manuel de votre disque dur ou du lecteur CDROM.

Avertissement: La spécification du câble IDE est 46cm (18 pouces) au max., veillez à ce que votre câble ne dépasse pas cette longueur.

Avis: Pour obtenir une meilleure qualité du signal, nous vous recommandons de régler le périphérique au bout extérieur en mode maître et de suivre la série recommandée pour installer le nouveau périphérique. Référez-vous s'il vous plaît au diagramme ci-dessus.

Cette carte mère supporte le mode ATA/100 IDE. Le tableau suivant montre la vitesse de transmission de données du IDE PIO et des modes DMA. Le bus IDE est de 16-bit, ce qui veut dire que chaque transmission est de deux bytes.

Mode	Périod d'Horloge	Compte l'horloge	Durée de Cycle	Vitesse de Transmisión d données
PIO mode 0	30ns	20	600ns	(1/600ns) x 2byte = 3.3MB/s
PIO mode 1	30ns	13	383ns	(1/383ns) x 2byte = 5.2MB/s
PIO mode 2	30ns	8	240ns	(1/240ns) x 2byte = 8.3MB/s
PIO mode 3	30ns	6	180ns	(1/180ns) x 2byte = 11.1MB/s
PIO mode 4	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
DMA mode 0	30ns	16	480ns	(1/480ns) x 2byte = 4.16MB/s
DMA mode 1	30ns	5	150ns	(1/150ns) x 2byte = 13.3MB/s
DMA mode 2	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
UDMA/33	30ns	4	120ns	(1/120ns) x 2byte x2 = 33MB/s
UDMA/66	30ns	2	60ns	(1/60ns) x 2byte x2 = 66MB/s
UDMA/100	20ns	2	40ns	(1/40ns) x 2byte x2 = 100MB/s

Avis: Pour obtenir la meilleure performance des disques durs Ultra DMA 100, le câble IDE spécial de 80-wires est exigé.

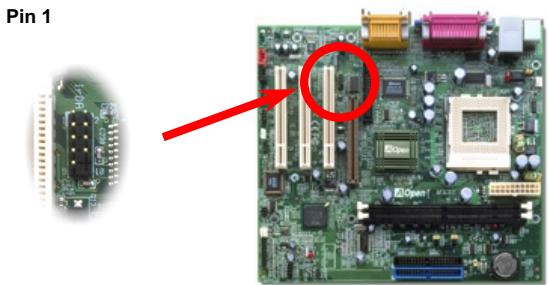

Connecteur irda

Le connecteur IrDA peut être configuré pour supporter un module infrarouge sans fil. Avec ce module et le logiciel d'application tel que Laplink ou Windows 95 Direct Cable Connection, il est possible de transmettre les fichiers aux ou à partir des laptops, notebooks, PDA et imprimantes. Ce connecteur supporte le HPSIR (115.2Kbps, 2 metres) et ASK-IR (56Kbps).

Installez le module infrarouge sur le connecteur IrDA et activez la fonction infrarouge de BIOS Setup > Integrated Peripherals > UART Mode Select, en vous assurant que vous tenez compte de l'orientation correcte en le connectant au connecteur IrDA.

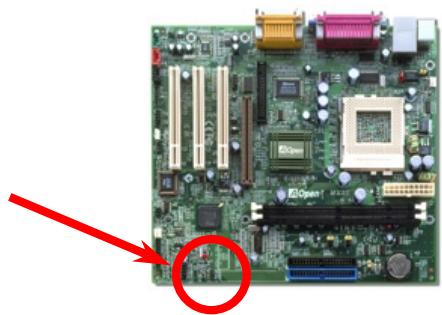

Connecteur GPIO (résolution générale i/o) (en option)

GPIO (Résolution Générale Entrée/Sortie) est une spécification avancée développée par AOpen pour les utilisateurs expérimentés à définir davantage la fonction en eux-mêmes. Par exemple, vous pouvez concevoir une carte fille pour offrir les capacités additionnelles, tel que une alarme, une sonnerie, une minuterie, etc.

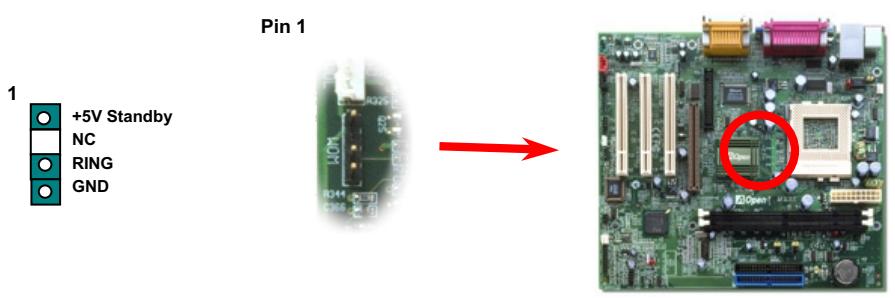

WOM (réveil modem de zéro volt)

Cette carte mère emploie un circuit spécial pour supporter Réveil Modem, toutes les cartes de modem internes et externes sont supportées. Depuis la carte de modem interne ne consomme pas d'alimentation quand le système est éteint, nous vous recommandons d'utiliser le modem interne. Pour l'utiliser, branchez un câble de 4 chevilles de Sonnerie modem du connecteur RING de modem au connecteur WOM sur la carte mère.

WOM par le modem externe

L'alimentation en courant électrique au système ne sera pas coupée complètement par le mode de suspension de l'ordinateur d'énergie traditionnel. Le modem externe est utilisé pour déclencher le Port MB COM et est repris au mode activé.

Carte mère

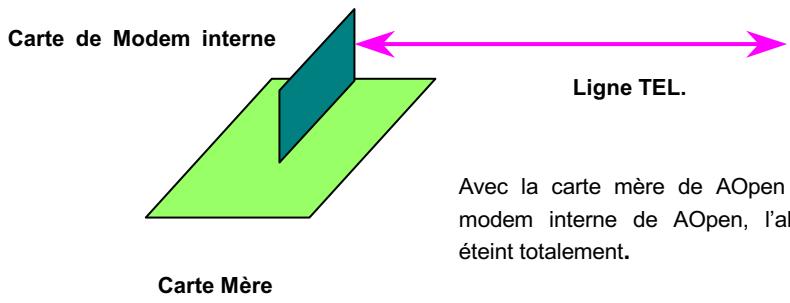

WOM par la carte interne de modem

À l'aide de l'interrupteur logiciel ATX On/Off, il est possible d'éteindre totalement le système, et de le réveiller afin de le faire répondre à un coup de téléphone comme répondeur automatique ou pour transmettre/recevoir un fax. Il est possible de vérifier si le système est en contrôle du ventilateur de l'alimentation de votre système. Le modem externe et la carte modem interne peuvent supporter la fonction Réveil modem. Mais si un modem externe a été raccordé à votre système, il faut le laisser toujours mis sous tension.

Avec la carte mère de AOpen et la carte de modem interne de AOpen, l'alimentation peut être éteinte totalement.

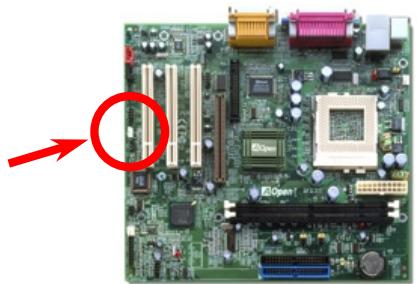

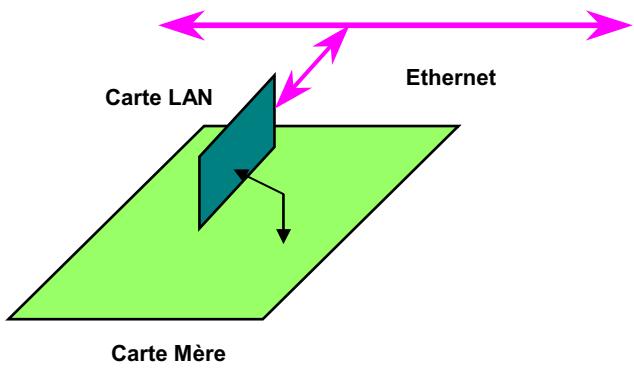

WOL (réveil LAN)

Cette caractéristique est très similaire à celle du Réveil Modem, mais elle fonctionne par le réseau local. Pour utiliser la fonction de Réveil LAN, vous devez avoir une carte de réseau avec le chipset qui supporte cette caractéristique, ensuite branchez le câble de la carte de réseau au connecteur WOL. L'information d'identifier le système (probable IP adresse) est sauvegardée dans la carte de réseau. De plus, à cause de beaucoup de traffic sur l'Ethernet il sera également nécessaire d'installer un logiciel de gestion de réseau, tel que ADM pour vérifier comment réveiller le système. Notez que au moins le courant de 600mA ATX en attente est demandé à supporter la carte de réseau pour cette fonction.

+5V Standby

GND

LID

Pin 1

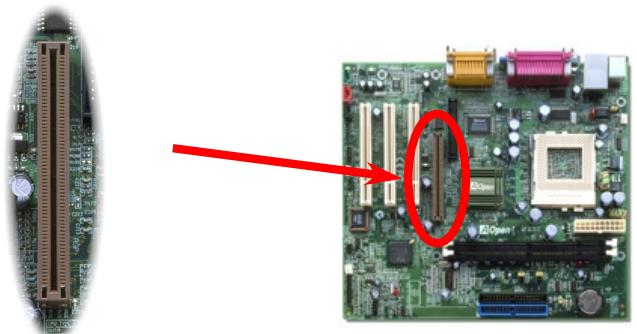

4X AGP (port graphique accéléré)

La MX36 est prévue d'un slot 4X AGP. AGP 4x est une interface bus prévue pour le graphique 3D à haute performance. AGP ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. AGP utilise le bout de l'horloge de 66MHz, pour 2X AGP, la vitesse de transmission de données est 66MHz x 4bytes x 2 = 528MB/s. AGP accède maintenant au mode AGP 4x, 66MHz x 4bytes x 4 = 1056MB/s.

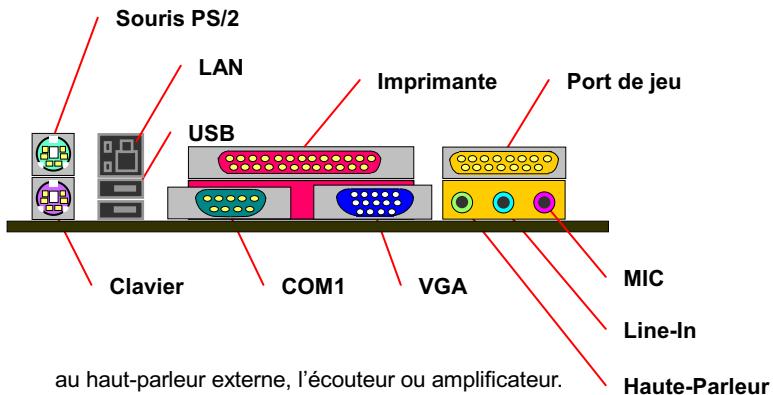

Le panneau arrêté PC99 marqué en couleur

Les périphériques I/O sur la carte sont le clavier PS/2, la souris PS/2, les ports de série COM1 et VGA, l'imprimante et quatre ports USB. L'angle de vue sur le dessin décrit ici est de l'arrêt du panneau du boîtier.

Speaker: au haut-parleur externe, l'écouteur ou amplificateur.

Line-In: De la source de signal tel que player CD/Cassette.

MIC: Du microphone

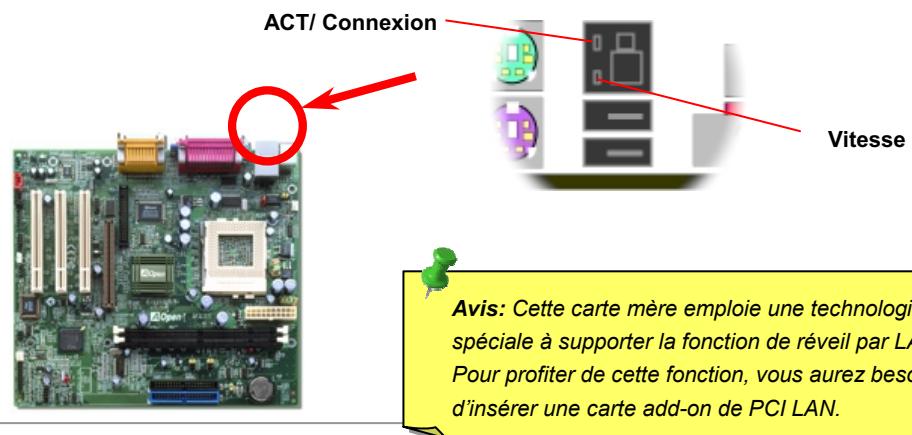

LAN : Au connecteur 10/100M bps Ethernet, Ethernet RJ45

Intel i815E (Solano) inclut un rapide contrôleur Ethernet sur le chip. En vertu de Intel 82562EM qui est un périphérique intégré très bien de connexion LAN de plateforme, celui-ci fournit un Ethernet 10/100M bps pour l'utilisation de bureau et de famille, un connecteur Ethernet RJ45 se trouve sur le connecteur USB supérieur. Le LED vert indique le mode de connexion, il est allumé en train de lier au réseau et se met à clignoter en train de transmettre des données. Le LED orange indique le mode de transmission, il sera allumé au moment de transmettre une donnée en mode 100Mbps.

Cette carte mère supporte quatre ports USB. Les deux sont sur le connecteur de panneau arrière, les autres deux sont sur la région gauche en bas de cette carte mère. À l'aide du câble correct, vous pouvez les connecter au panneau avant.

Pin 1

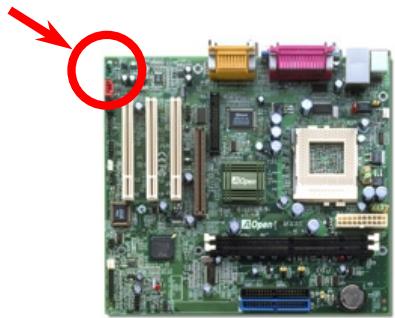

Connecteur video_audio_in

Ce connecteur vert est utilisé pour connecter le câble MPEG Audio de la carte MPEG au contrôleur sonore intégré.

Pin 1

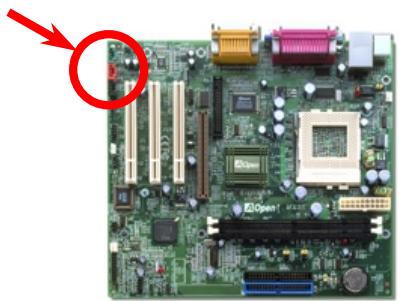

Connecteur modem audio

Ce connecteur est utilisé pour connecter le câble Mono In/Mic Out de la carte de modem interne au circuit sonore intégré. La cheville 1-2 est Mono In, et la cheville 3-4 est Mic Out. Remarquez qu'il n'y a pas de standard pour ce genre de connecteur, certaines cartes de modem internes n'employaient que ce connecteur.

Pin 1

Modem-CN

Mic Out (à Modem)

GND

GND

Mono In (de Modem)

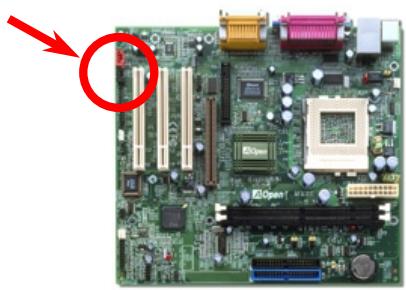

Connecteur CD audio

Ce connecteur noir est utilisé pour connecter le câble CD Audio du lecteur CDROM ou DVD CDROM ou DVD au contrôleur sonore intégré.

Pin 1

CD-IN

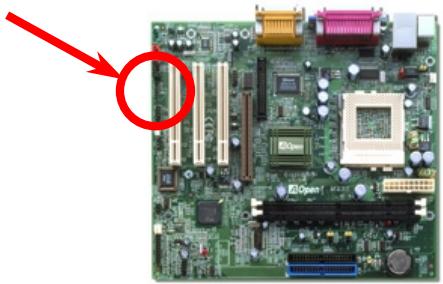

Audio du panneau avant

Si le boîtier a été conçu avec un port audio sur le panneau avant, vous serez capable de connecter l'audio onboard au panneau avant par ce connecteur.

Pin 1

1 GND 2 NC 3 Phone_R 4 Phone_L 5 NC 6 FP_Mic

Conception sans pile et de longue duration

Cette carte mère employe une EEPROM et un circuit spécial (brevet en attendant) qui permettent à l'utilisateur de sauvegarder les configurations actuelles du CPU et du CMOS sans besoin d'une pile. Le RTC (horloge temps réel) peut également être maintenu en activités tant que le câble électrique est branché. Si vous perdez accidentellement les données CMOS, il est possible de simplement recharger les configurations CMOS à partir de la EEPROM, et le système recouvre comme d'habitude.

Avis: Pour votre commodité, cette carte mère est embarquée avec la pile lithium (CR-2032) dans le socket de pile. Si vous préférez utiliser la pile, vous pouvez la laisser dans le socket. Le RTC peut également être maintenu en activités tant que le câble électrique est débranché.

Courant ATX en attente

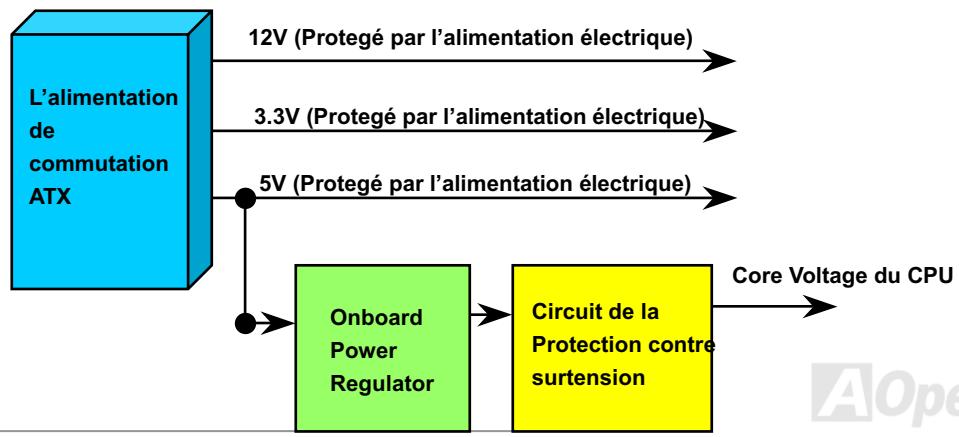

Protection contre surtension

La protection contre surtension a été employée efficacement dans l'alimentation de commutation ATX 3.3V/5V/12V. Mais malheureusement, le CPU de la nouvelle génération utilise une tension différente qui nécessite le régulateur de transférer 5V à la tension du CPU (par exemple, 2,0V) et donc rend inutile la protection contre surtension de plus que 5V. Cette carte mère prévue d'un régulateur de commutation sur la carte supporte la protection du CPU contre surtension et offre conjointement avec l'alimentation 3,3V/5V/12V une protection totale contre surtension.

Remarque: Bien que nous ayons employé le circuit de protection pour essayer d’éviter des erreurs causées par l’opération humaine, il existe encore des risques de provoquer le dommage du CPU, de la mémoire HDD et des cartes installées sur la carte mère à cause de la panne des composants, des erreurs causées par l’opération humaine ou la raison inconnue. Aopen ne peut pas garantir que le circuit de protection fonctionnera toujours parfaitement.

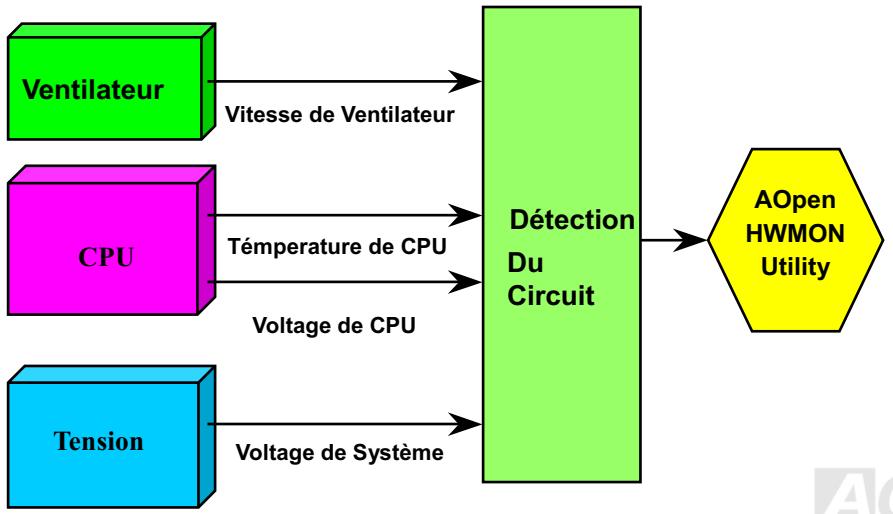

Monitoring du matériel

Cette carte mère emploie le système de monitoring du matériel. Quand vous démarrez le système, cette conception intelligente continue à superviser le voltage de votre système en marche, l'état du ventilateur et la température du CPU. Si chacun des états du système tombe en panne, il y aura une alarme par Hardware Monitoring Utility de AOpen pour avertir les utilisateurs.

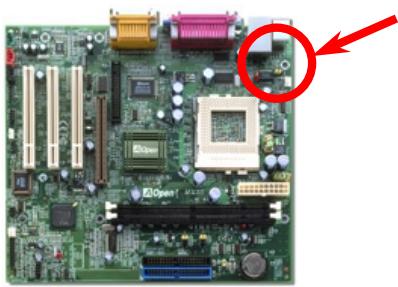

Fusible réinitialisable

La carte mère traditionnelle a le fusible pour le clavier et le port USB en fonction d’éviter une surtension ou le court-circuit. Des fusibles sont soudés sur la carte quand ils tombent en panne (pour protéger votre carte mère), des utilisateurs ne peuvent pas le replacer et la carte mère est encore en malfonction.

A l'aide du fusible réinitialisable, la carte mère peut retourner à la fonction normale afin que le fusible ait fini le travail de protéger.

La partie verte est sur la côte gauche de JP28.

An 2000 (Y2K)

Y2K est un problème d'identification du code annuel. Pour sauvegarder l'espace de sauvegarde, une application traditionnelle ne utilise que deux chiffres pour l'identification annuelle. Par exemple, 98 pour 1998 et 99 pour 1999, mais 00 sera confondu avec 1900 et 2000.

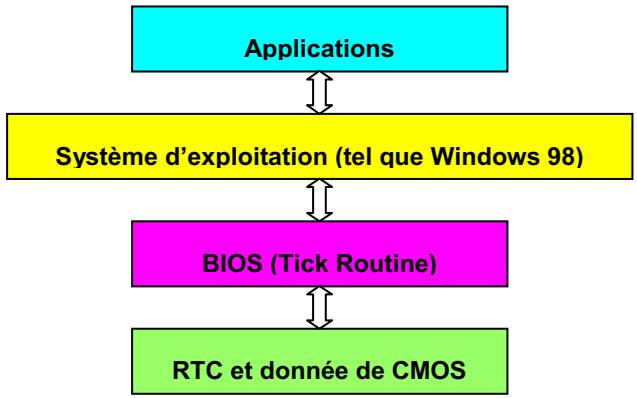

Il y a la circulation RTC (horloge du temps réel), en conjonction avec la date CMOS RAM de 128 bytes sur le chipset de la carte mère. Le RTC n'a que les deux chiffres et CMOS a les autres deux. Malheureusement, la circulation telle que 1997-1998-1999-1900, c'est-à-dire qu'il provoquera le problème en l'an 2000. Il y a un diagramme ci-dessous en montrant comment les applications fonctionnent avec OS, BIOS et RTC. Pour tenir la meilleure compatibilité dans l'industrie de PC, il y a une règle que les applications doivent appeler OS pour obtenir des services et OS doit appeler le BIOS ; ensuite le BIOS seulement est permis l'accès au matériel (RTC) en direct.

Il y a le Tick Routine (qui va active environ chaque 50m sec) dans le BIOS à enregistrer l'information de date/heure. En général le BIOS, le Tick Routine ne met pas à jour le CMOS chaque fois parce que le CMOS est un pérophérique très lent qui réduit la performance de système. Le Tick Routine du BIOS de AOpen a quatre chiffres pour le code annuaire, quand les applications et le système d'exploitation suivant la rècle à obtenir l'information de date/heure. Il n'y aura pas de problème de Y2K ( comme le programme du test par NSTL). Mais malheureusement, nous avons trouve que quelques programmes du test font l'accès direct à RTC/CMOS (tells que Checkit 98).

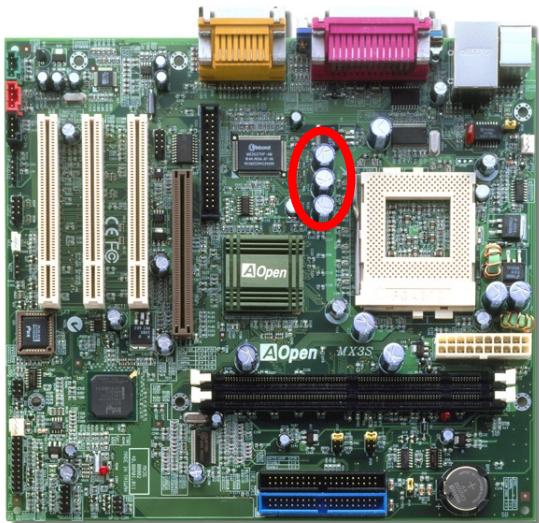

Bassecapacitéesr

La qualité de basse capacité électrolytiques (basse résistance de série équivalente) est très importante pour la stabilité de la tension de CPU pendant l'opération de haute fréquence. L'emplacement de ces capacités est un autre savoir qui exige l'expérience et le calcul détaillé.

Le circuit électrique de core voltage du CPU doit être vérifié en assurant la stabilité du système pour la haute vitesse des CPUs (tels que le nouveau Pentium III, ou au moment de overclocking). Un core voltage du CPU typique est 2.0V, ainsi qu'une bonne conception devra contrôler un voltage entre 1.860V et 2.140V. C'est-à-dire que la transition doit être moins de 280mV. Un diagramme ci-dessous est celui d'horloge pris par Digital Storage Scope, qui montre le voltage transitoire est 143mV seulement même si un maximum de courant de 18A est appliqué.

Remarque : Ce diagramme est un exemple simplement, il ne pourrait pas être le même sur cette carte mère.

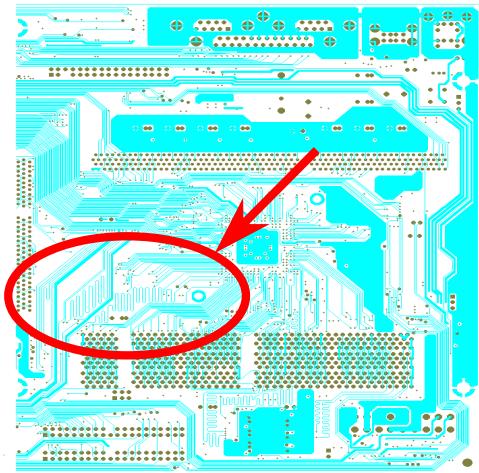

Disposition (mur d'isoler une fréquence)

Remarque : Ce diagramme est un exemple simplement, il ne pourrait pas être le même sur cette carte mère.

Pour l'opération de haute fréquence, particulièrement overclocking, la disposition est le facteur le plus important en veillant à ce que la marche de chipset et de CPU soit en condition stable. La disposition de cette carte mère emploie une conception unique appelée "mur d'isoler une fréquence". Séparez chaque partie critique de carte mère en régions où chaque région opère en une même ou similaire gamme de fréquence pour éviter des parasites et l'ingénence de fréquence entre l'opération et la condition de chaque région. La longueur de trace et la route doivent être calculées attentivement. Par exemple, la trace de l'horloge doit être de longueur égale (pas nécessairement aussi courte que possible) pour que le trajet de l'horloge sera contrôlé à l'intérieur de peu un pico seconde (1 / 10^12Sec)

Pilote et utilitaire

Il y a les pilotes et les utilitaires inclus dans le disque Bonus CD de AOpen. Vous n’avez pas besoin d’installer les tous à partir de démarrer votre système. Mais afin que vous finissiez l’installation du matériel, vous devez accorder installer votre système d’exploitation (tel que Windows 98) avant d’installer chacun des pilotes et des utilitaires. Consultez ce guide de l’installation du système d’exploitation.

Autorun menu du disque bonus CD

Vous pouvez utiliser le autorun menu du disque Bonus CD. Sélectionnez l'utilitaire et le pilote et le nom du modèle.

Éliminez la marque “?” de windows 95/98

Windows 95/98 ne peut pas reconnaître ce chipset, parce que celui-ci a été publié avant le chipset Intel i815E. Vous pouvez installer l'utilitaire de mise à jour Intel INF du menu exécuté automatiquement de disque CD Bonus Pack pour éliminer la marque "?"

Installes le pilote AGP onboard

Intel i815E(Solano) intègre un contrôleur graphique 2D/3D et fournit AGP 2X/4X une performance incroyable pour l'accès à la mémoire principale à la vitesse de plus de 1GB/s. Vous pouvez partager le pilote audio du autorun menu du disque CD Bonus Pack.

Remarque: Si votre OS est Windows95, avant d'installer votre pilote AGP, vous devrez d'abord installer un programme de correction DCOM95 du autorun menu du disque CD Bonus Pack.

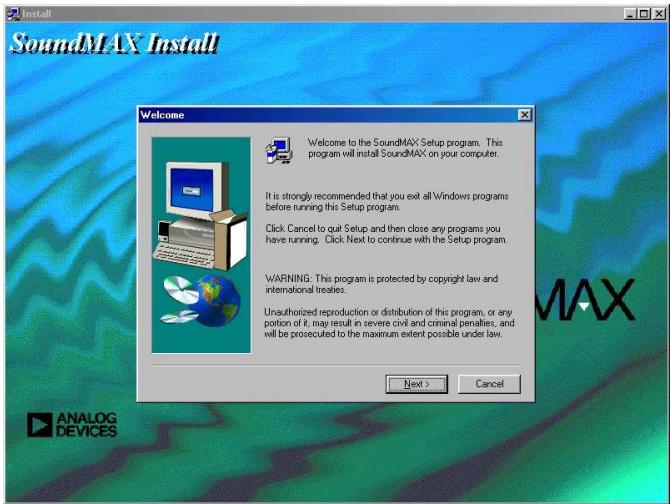

Installes le pilote son onboard

Cette carte mère contient un AD1885 AC97 CODEC. Vous pouvez partager le pilote audio sur l'autorun menu du disque Bonus Pack CD.

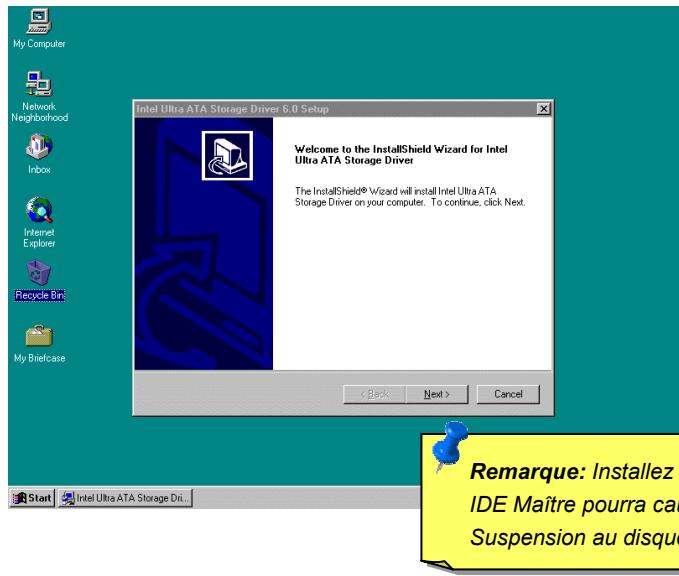

Installez le pilote bus IDE maître

Il est nécessaire d'installer le pilote Bus IDE Maître pour supporter le disque dur ATA/100. Si vous avez besoin de ce pilote, vous pouvez le trouver sur le disque Bonus Pack CD de AOpen.

Installez le pilote LAN

Le South Bridge sur Intel i815E (Solano) intègre une solution de communication totale, y compris Ethernet rapide 10/100Mb pour l'exigence de bureau. Vous pouvez installer le pilote LAN sous Windows95/98, WindowsNT & Windows2000 en suivant les étapes.

Ajoutez à la main un adaptateur sous Windows 95 / 98

1. Cliquez deux fois sur l'icône "Add Hardware" sur le Control Panel,
2. Cliquez deux fois sur Other Devices ou Network Adapters sur la liste.
3. Cliquez deux fois sur un contrôleur de Ethernet PCI.
4. Cliquez sur l'onglet Driver, ensuite cliquez sur Update Driver.
5. Cliquez sur Next dans la fenêtre Update Device Driver Wizard.
6. Sélectionnez "Display a list of all the drivers..." et cliquez sur Next.
7. Insérez le disque CD Bonus de AOpen et cliquez sur Have Disk.

Remarque: Si la boîte de dialogue New Hardware Found n'apparaît pas au moment du démarriage et vous ne pouvez pas faire connexion au réseau, vérifiez la liste de Gestion de Périphériques pour voir si le nouveau adaptateur est présent. Si il n'est pas présent, installez le pilote de LAN à la main.

1. Tapez le lecteur propre pour votre disque (par exemple : D :) ,
2. Et cliquez sur OK dans la boîte de dialogue Select Device.
3. La fenêtre Update Wizard displays affiche le message qu'il a trouvé le pilote. Cliquez sur Next. 11. Cliquez sur Finish et redémarrez votre ordinateur au moment d'être demandé.

Ajoutez à la main un adaptateur dans Windows NT 4.0

LOCATION OF DRIVER: \Intel\Driver\Lan\E100BNT.SYS (NDIS 4.0)

\Intel\Driver\Lan\OEMSETUP.INF

Due aux limitations sous Windows NT, vous avez besoin de copier le dossier du pilote “Lan” à votre disque dur avant d'installer le pilote LAN.

1. Cliquez deux fois sur l'icône Network sur le Control Panel.
2. Sélectionnez l'onglet Adaptateur.
3. Cliquez sur Add. Vous verrez une liste d'adapteurs.
4. Au lieu de sélectionnez un adaptateur de cette liste, insérez le disque CD Bonus de AOpen dans le lecteur propre et cliquez sur Have Disk.
5. Tapez le lecteur propre pour votre disque (par exemple: C:\Lan), et cliquez sur OK.
6. Ensuite suivez les instructions pour terminer l'installation.

Quand l'adaptateur est ajouté, vous verrez un nouveau adaptateur classé sur la liste de Network adapters.

1. Cliquez sur Close pour terminer et configurer aucun protocole comme demandé.
2. Redémarrez Windows NT au moment d'être demandé.

Remarque: Nous vous recommandons d'installer le dernier Service Pack pour Windows NT 4.0, disponible à travers Microsoft.

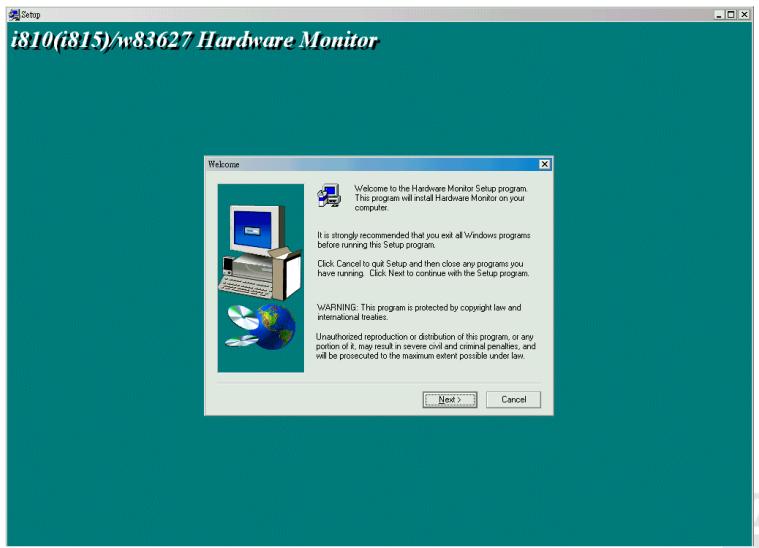

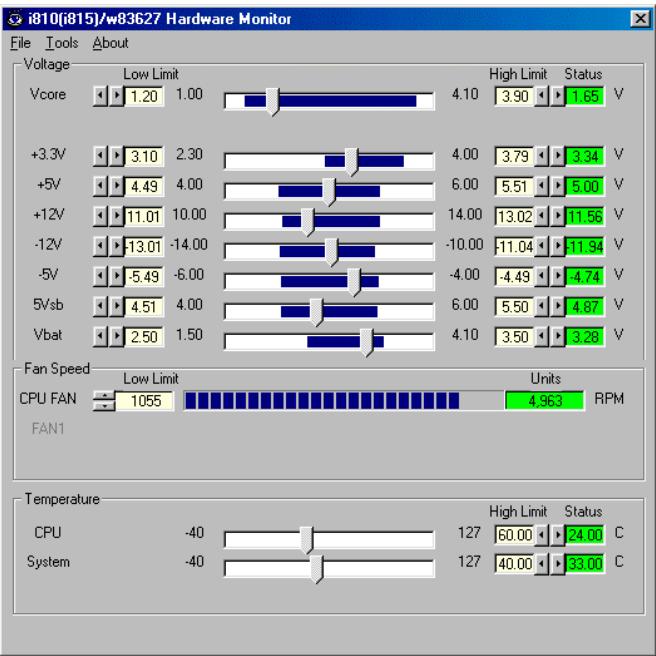

Vous pouvez installer Hardware Monitoring Utility pour superviser la température du CPU, des ventilateurs et le voltage du système. Vous pouvez le trouver sur le disque Bonus Pack CD de AOpen.

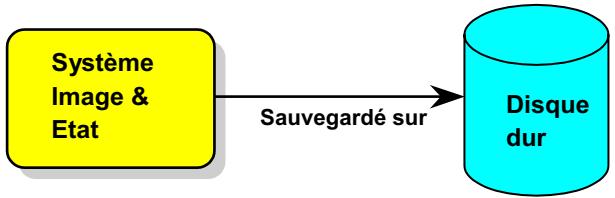

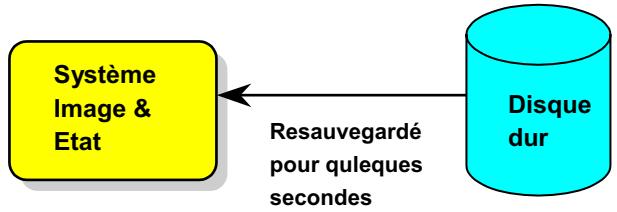

Le pilote de suspension ACPI au disque dur

La Suspension ACPI au disque dur est contrôlée par le système d'exploitation Windows. La fonction Suspension au disque dur sauvegardera votre travail actuel (état de système, image mémoire et écran) sur le disque dur, et ensuite le système peut être complètement éteint. À la prochaine mise sous tension, il est possible de reprendre directement le travail d'origine du disque dur en moins de quelques secondes sans besoin d'exécuter un redémarrage de Win95, et d'exécuter de nouveau votre application. En général, si la mémoire de votre système est de 64MB, il sera nécessaire de réserver un espace sur le HDD d'au moins 64MB pour y sauvegarder l'image de mémoire.

Condition du système

1. AOZVHDD. EXE 1.30b ou postérieur.
2. Supprimez config.sys et autoexec.bat.

Fraîchissez l'installation de windows 98 sur le nouveau système

1. Exécutez "Setup.exe /p j" pour installer Windows 98
2. Afin que l'installation de Windows 98 soit complète, accédez à Control Panel > Power Management.

a. Réglez Power Schemes > System Standby à "Never". b. Cliquez sur "Hibernate" et sélectionnez "Enable Hibernate Support" ensuite "Apply". c. Cliquez sur l'onglet "Advanced", vous verrez "Hibernate" sur "Power Buttons". Notez que cette option sera vue seulement afin que l'étape décrite ci-dessus soit achevée, autrement "Standby" et "Shutdown" seulement apparaîtront. Sélectionnez "Hibernate" et "Apply".

1. Effacez le démarrage à l'invite de DOS et exécutez l'utilitaire AOZVHDD.

a. Si vous assignez tout le disque dur au système Win 98 (FAT 16 or FAT 32), exécutez "aozvhdd /c /file". Veillez à ce que l'espace continu sur le HDD soit suffisant pour y créer ce fichier caché. Par exemple, si la mémoire de système disponible est de 64MB et la mémoire

VGA est de 16MB, l'espace sur le HDD (lecteur de disque dur) devra être d'au moins 80MB. L'utilitaire localisera l'espace automatiquement.

b. Si vous assignez une partition individuelle au système Win 98, exécutez "aozvhdd /c /partition". Bien sûr, le système a besoin d'offrir une partition non effacée.

1. Redémarrez le système.
2. Vous avez achevé Suspension ACPI au disque dur. Cliquez sur "Start > Shut Down > Standby", ensuite l'écran s'éteint immédiatement. Il faudra environ 1 minute pour le système à sauvegarder tout ce qui est sur la mémoire au disque dur ; autant la taille de mémoire est plus large, autant le temps de cette procédure est plus longue.

Changez de APM à ACPI (windows 98 tout seul)

1. Exécutez "Regedit.exe"

a. Utilisez la commande suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

b. Sélectionnez "ADD Binary" et nommez-le comme "ACPIOPTION". c. Cliquez sur le bouton croit et sélectionnez Modifier, ajoutez "01" après "0000" pour faire celui comme "0000 01". d. Sauvegardez la modification.

1. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 de détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et enlevera "Plug and Play BIOS")
2. Redémarrez le système.
3. Entrez un mode DOS et exécutez "AOZVHDD. EXE /C /File"

Changez de ACPI à APM

1. Exécutez "Regedit.exe"

a. Utilisez la commande suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

ACPI OPTION

b. cliquez le bouton croix et sélectionnez Modifier, changez "01" à "00" pour faire celui comme "0000 02".

Avis: "02" indique que Windows 98 est ACPI reconnu mais la fonction d'ACPI est désactivée.

c. Sauvegardez les modifications.

1. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 à détecter le nouveau matériel. (Il trouvera "Plug and Play BIOS" et supprimera "ACPI BIOS")
2. Redémarrez le système.
3. Exécuter "Add New Hardware" de nouveau et il trouvera "Advanced Power Management Resource".
4. Cliqueur "OK".

Avis: Nous n'avons trouvé que la carte ATI 3D Rage Pro AGP pouvait supporter la suspension ACPI au disque. Visitez le site web de Aopen pour la première mise à jour.

Suspension ACPI à RAM (STR)

Cette carte mère supporte la fonction de la suspension ACPI à RAM. À l'aide de cette fonction, il est possible de reprendre directement le travail d'origine du disque dur en moins de quelques secondes sans besoin d'exécuter un redémarrage de Win98, et d'exécuter de nouveau votre application. La suspension à DRAM sauvegarde votre travail actuel sur la mémoire du système, celle-ci est plus rapide que la suspension au disque dur mais elle exige l'alimentation électrique appliquée à DRAM, quand la suspension au disque dur n'exige pas l'alimentation.

Mise sous tension la prochaine fois:

Pour employer la suspension ACPI à DRAM, suivez la procédure ci-dessous:

Condition du système

1. Un ACPI OS est exigé. Actuellement, Windows 98 est le seul besoin. Consultez ACPI Suspension au disque dur pour régler le mode ACPI de Windows 98.
2. L'Utilitaire Intel INF Update doit être installé correctement.

1. Avez changé la configuration BIOS suivante.

BIOS Setup > Power Management Setup > ACPI Function : Enabled

BIOS Setup > Power Management Setup > ACPI Suspend Type : S3.

1. Avancez à Control Panel > Power Management. Réglez "Power Buttons" à "Standby".
2. Appuyez sur le bouton d'alimentation ou le bouton standby pour réveiller le système.

AWARD BIOS

Les paramètres seront modifiés en entrant le menu de BIOS Setup, ce menu vous permettra de configurer les paramètres de système et de sauvegarder la configuration dans la zone CMOS de 128 bytes, (en général, dans le chip RTC ou directement dans le chipset principal). Pour entrer le menu de BIOS Setup, appuyez sur pendant l'écran POST (Power-On Self Test) affiché sur votre écran.

Remarque: Vu que le code BIOS est la partie plus souvent modifiée sur la carte mère, il est possible que l'information BIOS traitée dans ce chapitre (en particulier les paramètres de configuration du chipset) soit un peu différente par rapport au BIOS actuel dont la carte mère est prévue.

Afin de finir le paramétrage des cavaliers et de connecter des câbles correctement. Démarrez le système et entrez BIOS Setup, appuyez sur pendant le POST (Power-On Self Test). Pour obtenir la performance optimale recommandée, sélectionnez "Load Setup Defaults".

Esc : Quit F9 : Menu in BIOS

F10 : Sauvegarder et quitter la configuration

↑↓→← : Sélectionnez l'élément

Avertissement: Évitez d'utiliser "Load Turbo Defaults", à moins que vous soyez sûr que les composants de votre système (CPU, DRAM, HDD, etc.) soient assez bons pour la configuration de turbo.

Vous pouvez changer la langue en appuyant sur <F3>. À dépend de l'espace disponible BIOS. Les langues disponibles sont anglais, allemand, japonais et chinois.

Esc : Quit F9 : Menu in BIOS

F10 : Sauvegarder et quitter la configuration

Load Setup Defaults

Load Turbo Defaults

Set Password

Sauvegarder et Quitter la Configuration

Sortir Sans Enregistrer

Load EEPROM Defaults

Sauvegarder les paramètres par défaut de l'EEPROM

Shift F3: Changer la Langue

Temps, Date, Type de disque dur...

Les "Standard CMOS Features" tels que la date, l'heure et le type de disque dur sont définis dans la "Standard CMOS Features". Utilisez les flèches pour mettre en surbrillance un élément et/ou pour sélectionner la valeur pour chaque élément.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Standard CMOS Features
Date (mm:dd:yy) Time (hh:mm:ss)	Thu, Apr 13 2000 15 : 55 : 44	Item Help
IDE Primary Master	Press Enter10243 MB	Menu Level
IDE Primary Slave	Press Enter 4311 MB	Change the day, month, year and century
IDE Secondary Master	Press Enter None
IDE Secondary Slave	Press Enter None
Drive A	1.44M, 3.5 in.
Drive B	None
Video	EGA/VGA
Halt On	All Errors
Base Memory	640K
Extended Memory	65472K
Total Memory	1024K
↑!--:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F3:Language F5:Previous Values F6:Setup Defaults F7:Turbo Defaults

Pour définir la date, mettez en surbrillance le paramètre Date. Appuyez sur ou pour définir la date actuelle. Le format de date est mois, date et année.

Pour définir l'heure, mettez en surbrillance le paramètre Heure. Appuyez sur ou pour définir l'heure actuelle en format de heures, minutes et secondes. L'heure est basée sur le système de 24 heures.

Appuyez sur pour accéder à la page suivante pour la configuration détaillée de disque dur.

Selectionnez cet élément pour détecter automatiquement les paramétres du HDD installé au moment du POST (test automatique au démarrage), tel que Taille, nombre de cylindres, nombre de têtes, cylindre démarrage pour pré-compensation, nombre de cylindre de tête de la zone d'étage et nombre de secteur par piste.

Cet élément vous permet de sélectionner à la main des paramètres de disque dur IDE. Le paramètre par défaut est Auto qui active le BIOS pour détector automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarrage). Si vous préférez d'entrée à la main les paramètres du HDD, Sélectionné Manual. Le lecteur CDROM IDE sera toujours détecté automatiquement.

Cet élément vous permet la sélection du mode transmission de votre disque dur. Ces paramètres sont Taille, nombre de cylindres, nombre de têtes, cylindre démarrage pour pré-compensation, nombre de cylindre de tête de la zone d'étage et nombre de secteur par piste. Le paramètre par défaut est Auto qui active le BIOS pour détecter automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarrage). Si vous préférez d'entrée à la main les paramètres du HDD, sélectionnez Manual. Le lecteur CDROM IDE sera toujours détecté automatiquement.

Drive a

None

360KB 5.25"

1.2MB 5.25"

720KB 3.5"

1.44MB 3.5"

2.88MB 3.5"

Le type de lecteur est sélectionné parmi ces éléments. Les paramètres et types disponibles supportés par la carte mère sont indiqués à gauche.

EGA/VGA

CGA 40

CGA 80

Mono

Le type de carte vidéo en cours d'utilisation est spécifique de cet élément. Ce paramètre par défaut est EGA/VGA. Vu que les PCs actuels n'utilisent que le VGA, cette fonction est presque inutil et sera méconnue à l'avenir.

No Errors

All Errors

All, But

Keyboard

All, But Diskette

All, But Disk/Key

Ce paramètre permet un contrôle de l'arrêt du système en cas d'erreur de test automatique au démarrage (POST).

Cet écran apparaîtra en sélectionnant l'option "Advanced BIOS Features" du menu principal.

Définissez ce paramètre comme Enabled pour activer le message d'avertissement. Cette caractéristique protège le secteur d'initialisation et la table de partition de votre disque dur contre les virus. Toute tentative d'écriture au secteur d'initialisation du lecteur de disque dur pendant le démarrage arrête le système et le message d'avertissement suivant apparaîtra sur l'écran. Exécutez un programme anti-virus pour localiser le problème.

Le cache CPU L1 est activé de ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommandons de le laisser Enabled au moins pour une exécution de la localisation des pannes du système.

Enabled

Disabled

Le cache CPU L2 est activé par ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommandons de le laisser activé au moins pour une exécution de la localisation des pannes du système.

Cet élément permet une activation ou désactivation de la vérification cache L2 de ECC.

Cet élément permet une activation ou désactivation de la caractéristique du nombre de Pentium III CPU.

Ce paramètre accélérera le POST en omettant quelques éléments qui sont vérifiés en général.

Ce paramètre permet de spécifier la série de recherche d'initialisation du système. Les ID de disque dur sont indiqués ci-dessous:

C: Primary master

D: Primary slave

E: Secondary master

F: Secondary slave

LS: LS120

ZIP: IOMEGA ZIP Drive

Ce paramètre vous permet de démarrer le système en utilisant les autres périphériques.

Enabled

Disabled

Cet élément permet un échange des lecteurs de disque floppy. Par exemple, s'il y a deux lecteurs (A et B) installés, il est possible d’assigner le premier lecteur comme lecteur B et le deuxième lecteur comme lecteur A, ou à l'inverse.

Boot Up Floppy

Seek

Enabled

Disabled

Réglez ce paramètre à activer/désactiver les tests des lecteurs floppy pendant Power On Self Test.

Off

La fonction numérique du pavé numérique sera activée en définissant ce paramètre comme On (activé). Définissez ce paramètre comme Off (déactivé) pour omettre cette fonction. Une déactivation de cette fonction permet d'utiliser le pavé numérique pour le contrôle du curseur.

Définissez ce paramètre pour Enable/Disable la fonction de répétition du clavier. Si ce paramètre est activé, un enfoncement continu d'une touche du clavier causera des frappes répétées.

Cet élément vous permet de contrôler la vitesse des frappes répétées, quand vous tenez une touche. La défaut est 30 caractères/sec.

250, 500, 750, 1000

Ce paramètre vous permet un contrôle du salarié entre la première et la deuxième frappe de touche (ou les frappes de touche commence).

Setup

System

L'option System limite l'accès à l'initialisation de système et à la configuration BIOS. Une invite d'entrée de mot de passe apparaitra sur l'écran à chaque initialisation du système.

L'option Setup limite seulement l'accès à la configuration BIOS. Pour désactiver l'option de sécurité, sélectionnez mot de passe du menu principal, ne tapez rien ; appuyez sur la touche.

OS Select for DRAM

64MB

OS/2

Non-OS/2

Ajustage à OS/2 si votre système utilise un système d'exploitation OS/2 et est pourvu d'une mémoire dont la capacité est supérieure à 64 MB.

Cet élément vous permet de montrer ou cacher l'emblème de AOpen sur l'écran de POST.

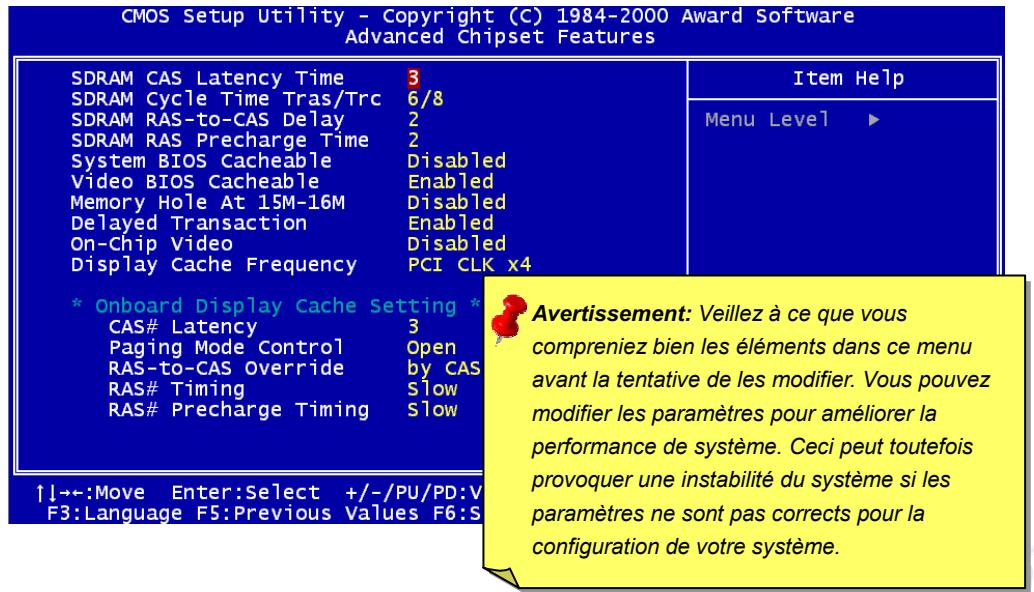

"Advanced Chipset Features" englobe les définitions des caractéristiques dépendant du chipset. Ces caractéristiques sont relatives à la performance du système.

L'horloge de SDRAM est calculée par horloges. Ajuster sa valeur a un effet sur la performance de SDRAM ; le paramètre par défaut est 2 horloges. Si votre système a un problème instable, changez 2 à 3.

Cette option est selectable simplement quand la SDRAM est installée dans votre système.

Cet élément concernera la performance de SDRAM. Si le système échoue de démarrer, réglez cet élément à 6/8.

SDRAM RAS-to-CAS Delay est un important qui concerne 3.

Le RAS Precharge signifie que l'horloge désactive le RAS et l'horloge pour DRAM exécute une précharge avant la prochaine sortie du RAS. RAS est le signal de contrôle d'adresse de l'adresse de DRAM. La valeur par défaut est 3.

Permet au BIOS de système d'être mis en cache afin de permettre une performance du système plus rapide.

Permet au BIOS de vidéo d'être mis en cache afin de permettre une performance vidéo plus rapide.

15M-16M

Enabled

Disabled

Cette option vous permet de réserver la zone de mémoire de système pour les cartes I/O. Le chipset accède directement du bus I/O au code/à la date de ces zones. En général, ces zones sont réservées pour la carte I/O mappée de la mémoire.

Cet élément vous permet de contrôler la fonction de transaction retardée de ICH. Cette fonction est utilisée pour correspondre au Latency du cycle PCI au ou du bus ISA.

Enabled

Disabled

Cet élément est utilisé pour activer ou désactiver le contrôleur AGP.

Cet option vous permet de définir l'affichage de cache fréquence sur la carte mère, qui aura un effet sur les performances graphiques.

Cas# Latency est les paramètres importants ayant un effet sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à 3.

Paging Mode Control

Open

Close

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Close.

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Override (2).

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Slow.

La précharge RAS signifie que l'horloge désactive le RAS et que l'horloge pour DRAM exécute une précharge avant la prochaine sortie du RAS. RAS est le signal de contrôle d'adresse de l'adresse de file DRAM. La valeur par défaut est "Slow".

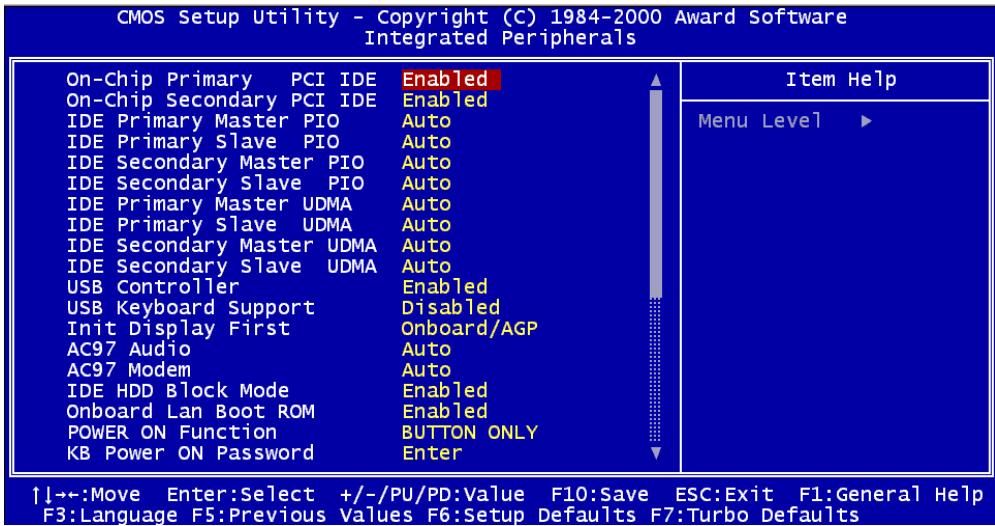

L'écran suivant apparaîtra en sélectionnant l'option "Integrated Peripherals" du menu principal. Cette option permet la configuration des caractéristiques I/O.

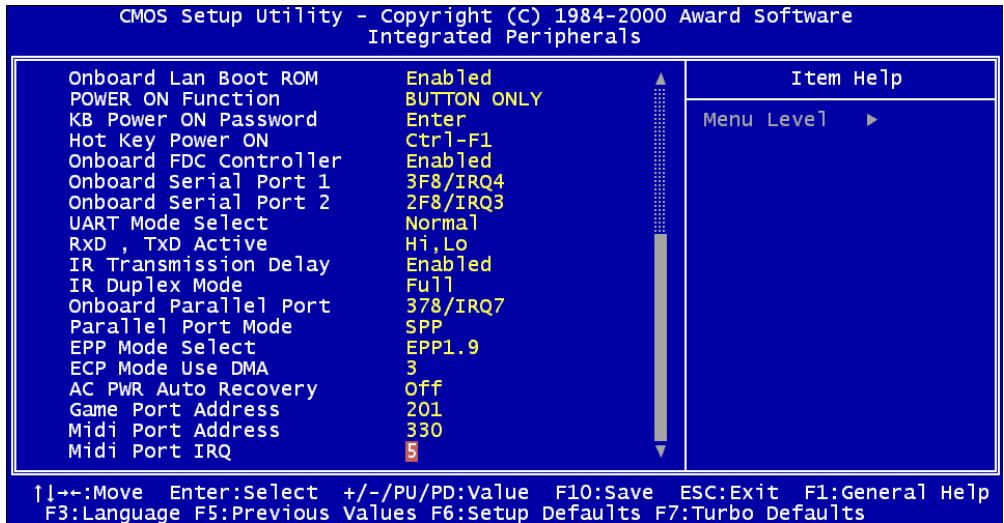

Cette page est la moitié en bas du submenu de Integrated Peripherals.

Ce paramètre vous permet d'activer ou désactiver le périphérique IDE connecté au connecteur IDE primaire.

Réglez cet élément à Auto pour activer la fonction de détecter automatiquement la vitesse du disque dur. Le mode PIO spécifie la vitesse de transmission de données du disque dur. Par exemple : la vitesse de transmission de données du mode 0 est 3.3MB/s, mode 1 est 5.2MB/s, mode 2 est 8.3MB/s, mode 3 est 11.1MB/s et mode 4 est 16.6MB/s. Si la performance de votre disque dur devient instable, vous pouvez essayer le mode moins rapide.

Cet élément permet d'ajuster le mode ATA/100 supporté du lecteur de disque dur raccordé à votre connecteur IDE primaire.

Cet élément permet d'activer ou de désactiver le contrôleur USB.

Cet élément permet d'activer ou de désactiver le pilote de clavier USB à l'intérieur du BIOS sur la carte. Le pilote de clavier simule la commande clavier Legacy et vous permet d'utiliser le clavier USB pendant le POST ou après le démarrage s'il n'y a peu pilote USB installé dans le système d'exploitation.

Remarque: Il n'est pas possible d'utiliser simultanément le pilote USB et le clavier USB Legacy. Si le pilote USB a été installé dans le système d'exploitation, désactive le "USB Keyboard Support".

Si vous avez installé une carte VGA de PCI, cet élément permet de décider quelle est la carte VGA initiale.

Cet élément permet d'activer ou de désactiver l'audio onboard.

La performance de disque sera améliorée par cette caractéristique en permettant des transmissions de données multi-secteur et en éliminant le temps de traitement d'interruption de chaque secteur. La plupart des lecteurs IDE peuvent supporter cette caractéristique à l'exception de ceux d'une ancienne conception.

Cet élément sert à activer ou désactiver la fonction de LAN onboard. La configuration par défaut est Enabled.

Le périphérique LAN sera initialisé pendant la procédure de démarrage du système. Appuyez sur Ctrl-S pour entrer le Boot-ROM Setup Menu.

Cet élément sert à sélectionner le mode de réveil par clavier/souris.

Any Key: Cette fonction vous permet de réveiller le système en appuyant sur une touche.

Button Only: Désactiver la fonction Wake on KB/MS. Vous pouvez démarrer votre système par le bouton d'énergie seulement.

Keyboard 98: En sélectionnant cette option, vous pouvez démarrer le système par le bouton d'énergie et la touche de "Wake" sur Keyboard 98.

Password: Désactiver la fonction du bouton d'énergie et permet le système d'être démarré par les touches présentes (tel que mot de passe).

Hot Key: En sélectionnant cette option, vous avez besoin de spécifier la touche rapide de l'élément de "Hot Key Power On".

Mouse Left: Cette fonction permet de réveiller le système en appuyant sur le bouton gauche de la souris deux fois de façon consécutive.

Mouse Right: Cette fonction permet de réveiller le système en appuyant sur le bouton droit de souris deux fois en consécutifs.

Remarque:

• Chaque fois que vous changez cet élément, il fonctionnera afin que vous redémarriez le système et démarriez Windows ou DOS avec succès. Pour achever la fonction de réveil par clavier/souris, vous devez régler JP28 à Enabled. La fonction Wake on Mouse est employée à la souris PS/2 simplement. Si vous reglez un mot de passe, mais vous l'oubliez, effacez CMOS.
• Si vous voulez utiliser la fonction de réveil par souris dans DOS, il est nécessaire d'installer le pilote DOS de souris.

Vous pouvez spécifier 1-5 touches comme un mot de passe.

Si vous sélectionnez l'option "Hot Key" dans l'élément "Power On Function", vous avez besoin de spécifier une touche rapide ici.

L'ajustage de cet élément à Enabled vous permettra de connecter les lecteurs de disque floppy au connecteur de lecteur intégré sur la carte au lieu d'une carte contrôleur séparée. Modifiez le paramètre à Désactivé si vous souhaitez utiliser une carte contrôleur séparée.

Cet élément permet d'assigner l'adresse et l'interruption pour le port de série de la carte. Le paramètre par défaut est à Auto.

Remarque: Si vous travailliez avec une carte réseau, assurez-vous qu'il n'y ait aucun conflit entre celle-ci et l'interruption.

Cet élément est configurable seulement quand le "Onboard Serial Port 2" est activé. Ceci vous permet de désigner le mode du port de série 2. Les sélections du mode disponible sont:

Normal

Réglez le port de série 2 pour l'opération en mode normal. Ceci est le paramètre par défaut.

IrDA (SIR)

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 115.2K bauds.

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 57.6K bauds.

Cet élément est utilisé pour sélectionner le mode RxD (Donnée reçue) et TxD (Donnée de transmission) pour UART, par exemple, périphérique IR, modem, etc. Normalement, nous vous recommandons de rester sur le paramètre par défaut. Voir le document venant avec votre périphérique.

Si vous sélectionnez Enabled, il y aura un début de 4 caractères quand SIR est changé du mode TX à la RX.

Cet élément est utilisé pour sélectionner la fonction de Plein Duplex ou Duplex de moitié. Normalement, Plein Duplex est plus rapide, car il transmet une donnée en bi-direction en même temps.

Cet élément contrôle l'adresse et l'interruption du port parallèle intégré sur la carte.

Remarque: Si vous travailliez avec une carte I/O pourvue d'un port parallèle, assurez-vous qu'il n'y a peu conflit entre les adresses et le IRQ.

Cet élément contrôle la fonction de CNR LAN onboard, et vous permet de désactiver la fonction pour utiliser votre carte réseau favorite.

Cet élément vous permet d’ajuster le mode de port parallèle. Les options de mode sont SPP (Standard Parallel Port), EPP (Enhanced Parallel Port) et ECP (Extended Parallel Port).

Le SPP est le mode compatible avec AT de IBM et PS/2.

Le EPP améliore le débit de port parallèle en écrivant/lisant directement les données au/du port parallèle sans loquet.

Le ECP supporte la compression et décompression DMA et RLE (longueur d'exécution encodée).

Cet élément permet de sélectionner le protocole du mode EPP.

Cet élément permet de régler le mode ECP du canal DMA.

Un système ATX traditionnel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentation électrique. Cette conception est incommode pour le serveur du réseau ou workstation, sans un UPS, ce qui a besoin de rester mis sous tension. Cet élément sert à résoudre ce problème. Sélectionner On est d'activer le système automatiquement après la reprise de l'alimentation AC ; autrement le système restera éteint si vous sélectionné Off. Si l'option de l'ancien état est sélectionné, le système sera allumé ou éteint en basant sur l'état original.

Cet élément est utilisé pour assigner une adresse pour le port de jeu.

Cet élément est servi à assigner une adresse pour le port Midi.

Cet élément sert à assigner un IRQ pour le port MIDI.

L'écran de "Power Management Setup" rend possible de contrôler les caractéristiques de l'économisateur d'énergie intégrées sur la carte mère. Voir l'écran suivant.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Power Management Setup ACPI Function Disabled Item Help ACPI Suspend Type S1 Power Management User Define Video Off Method V/H SYNC+Blank Video Off In Suspend Yes Suspend Type CPU Sleep Mode MODEM Use IRQ 3 Suspend Mode Disabled HDD Power Down Disabled Soft-Off by PWR-Button Delay 4 Sec. Wake On PCI Card Disabled Wake On Modem Enabled Wake On LAN Disabled Wake On RTC Enabled Date (of Month) Alarm 0 Time (hh:mm:ss) Alarm 0 0 0 Reload Global Timer Events Primary IDE O Disabled

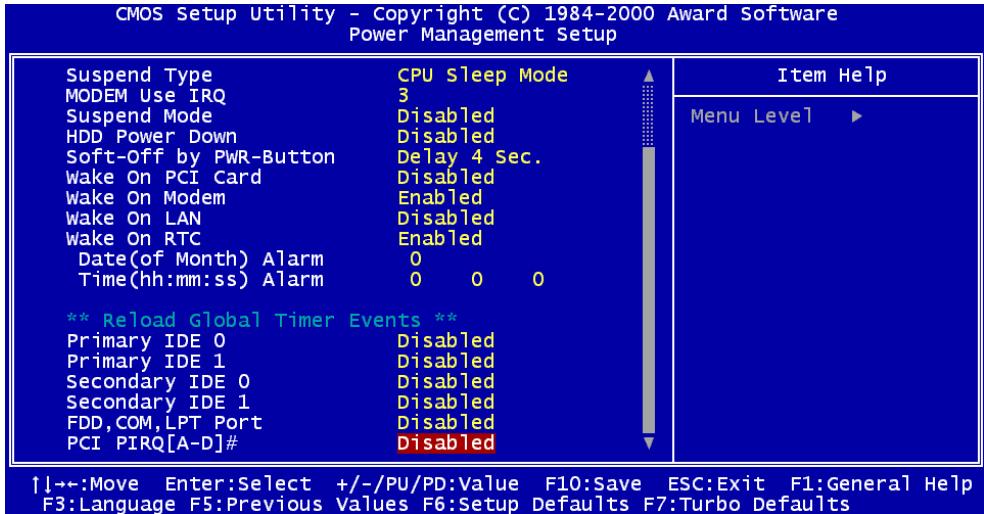

Cette page est la moitié en bas du submenu de la Power Management Setup.

Si votre OS est ACPI activé, vous avez besoin de régler cet élément à Enabled, autrement il provoquera des erreurs inattendues. Si votre OS est le mode APM, vous pouvez rester le paramètre Disabled.

Cette fonction permet de sélectionner les types de suspension. S1 est la suspension d'initialisation et S3 est Suspension à RAM.

Max Saving

Min Saving

User Define

Cette fonction permet de définir les paramètres par défaut des modes de l'économiseur d'énergie. Pour désactiver la fonction de l'économiseur d'énergie, ajustez à User Define. Pour sélectionner les propres paramètres, ajustez à Défini par l'utilisateur.

Mode	Suspension	Arrêt du HDD
Min Saving	1 heures	15 min
Max Saving	1 min	1 min

V/H SYNC + Blank

DPMS

Blank Screen

Ce qui détermine en manière que l'écran est éteint. L'écran Blanc écrit les blancs au tampon vidéo. V/H SYNC + Blanc permet BIOS à contrôler les signals VSYNC et HSYNC. Cette fonction est appliquée seulement pour l'écran DPMS (Affichage de gestion d'énergie Standard). Le mode DPMS utilise les fonctions DPMS offertes par la carte VGA.

Yes

Cet élément est utilisé pour décider si la veille est éteinte en mode de suspension.

PWR On Suspend

CPU Sleep Mode

Vous pouvez sélectionner le mode de suspension APM par cet élément. Si la PWR On Suspend est sélectionnée, l'horloge de CPU clock arrête et tous les autres périphériques sont éteints. Mais l'alimentation doit rester activée pour détecter des activités du modem, du clavier/de la souris et retourner le système à la pleine alimentation. Les activités du système sont détectées en supervisant les signaux de IRQ ou de I/O. Le CPU Sleep Mode est similaire à celui-ci mais le CPU viendra en mode en attente et sauvegardera plus d'alimentation.

Cet élément permet de régler un IRQ pour le modem.

Disabled, 1-2 Min, 2-3 Min, 4-5 Min, 8-9 Min, 12 Min, 20 Min, 30 Min, 40 Min, 1 Hour

Cet élément permet de définir la période après laquelle le système entre en mode de suspension. Le mode de suspension peut être Suspension démarrage (Power On Suspend) ou Suspension au disque dur selon ce qui est sélectionné du "Suspend Type".

Désactivé, 1 Min, ..., 15 Min

Cette option permet de désigner le temps écoulé du HDD IDE avant que le périphérique entre en état d'arrêt. Cet élément ne dépend pas des états d'alimentation décrits précédemment dans ce paragraphe (En attente et Suspension).

C'est une spécification de ACPI qui est supportée du matériel. Lorsqu'elle est Delay 4 sec, l'interrupteur logiciel de mise en marche sur le panneau du front peut être utilisé pour la mise sous tension, en suspension ou pour éteindre le système. Au mode de mise en marche, le système entre en mode de suspension en appuyant sur l'interrupteur de mise en marche pendant moins de 4 secondes. Le système sera éteint en appuyant pendant plus long que 4 secondes. Le paramètre par défaut est ajusté à Instant-Off; l'interrupteur logiciel de mise en marche ne sera utilisé que pour la mise en marche et pour éteindre le système; il n'y a aucun besoin de l'appuyer pendant 4 secondes, et il n'y aura aucune suspension.

Enabled

Disabled

C'est une Specification 2.2 du bus PCI qui supporte la courrant en attente à la carte PCI et celle-ci peut réveiller le système si elle détecte un certain activé.

Enabled

Disabled

Cette option vous permet d'activer ou désactiver la fonction de réveil modem.

Wake on LAN

Enabled

Disabled

Cette option vous permet d'activer ou désactiver la fonction de Wake On LAN.

Enabled

Disabled

L'horloge réveil est plus similaire qu'une fonction de réveil qui réveille et met en marche votre système à un moment prédéfini pour exécuter une application particulière. Cet horloge peut être réglée pour un réveil de tous les jours ou à une date particulière dans l'espace d'un mois. L'unité de date/heure est en secondes. Cette option vous permet d'activer ou désactiver la fonction de l'horloge réveil RTC.

Cet élément apparaîtra après avoir activé l'option de l'horloge de réveil RTC. Ici, il est possible de spécifier à chaque date vous souhaitez faire réveiller le système. Par exemple, l'ajustage à 15 va réveiller le système le 15 de chaque mois.

Avis: L'ajustage à 0 de cet élément réveillera le système à l'heure spécifique (qui peut être définie par l'élément Heure de réveil) chaque jour.

Time (hh:mm:ss)

Alarm

hh: mm: ss

Cet élément apparaîtra en activant l'option de l'Heure de réveil RTC. Il est possible ici de spécifier l'heure à laquelle vous souhaitez faire réveiller le système.

Ces éléments activent ou désactivent la détéction de IDE, du lecteur de disque floppy, du port de série, de parallè et PCI IRA pour la transition de l'objet d'arrêt.

La configuration PnP/PCI vous permet de configurer les périphériques ISA et PCI installés dans votre système. L'écran suivant apparaîtra en sélectionnant l'option "PnP/PCI Configurations" dans le menu principal.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software PnP/PCI Configurations

Réinitialiser les Données de Configuration

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

L'ajustage de cette option à Manual permet d'assigner individuellement les IRQs et DMAs aux périphériques ISA et PCI. Pour activer la fonction de configuration automatiquement, ajustez cette option à Auto.

IRQ-3 assigned to

IRQ-4 assigné à

IRQ-5 attribué à

IRQ-7 assigné à

IRQ-9 affecté à

IRQ-10 assigné à

IRQ-11 assigné à

IRQ-12 assigné à

IRQ-14 affecté à

IRQ-15 attribué à

Quand les ressources sont contrôlées à la main, assignez un type à l'interrupt du système, ça dépend du type de périphérique utilisant l'interrupt.

Les IRQs disponibles sont : IRQ3 (COM2), IRQ4 (COM1), IRQ5 (Réseau/Son ou autres), IRQ7 (Imprimante ou Autres), IRQ9 (Vide ou Autres), IRQ10 (SCSI ou Autres), IRQ11 (SCSI ou Autres), IRQ12 (Souris PS/2), IRQ14 (IDE1), IRQ15 (IDE2).

PCI/VGA

Palette

Snoop

Enabled

Disabled

L'activation de cet élément instruit le VGA PCI de garder le silence (et d’éviter tout conflit) à la mise à jour du registre palette (c’est-à-dire, les données sont acceptées sans réponse des signaux de communication). Cette option ne sera utile que si deux cartes d'affichage utilisant la même adresse de palette et si le bus PCI a été raccordé au même temps (tel que MPEG ou capture vidéo). Dans un tel cas, le VGA PCI garde le silence lorsque le MPEG/capture vidéo est défini comme fonction normale.

Assign IRQ For VGA

Enabled

Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

Activé Désactivé

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

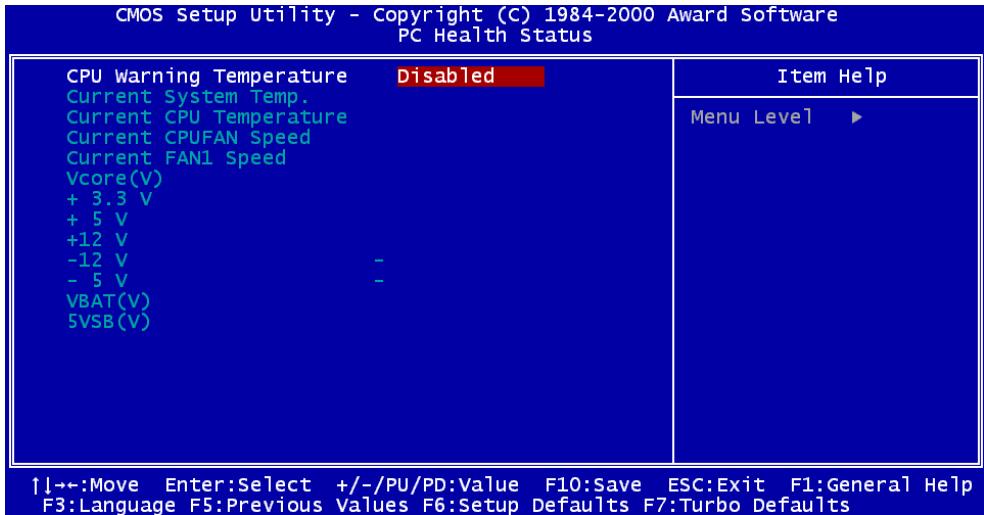

Ce submenu vous montre l'état de monitoring du matériel et offre celleque fonction générale de contrôle. Vous pouvez installer l'utilitaire de monitoring du matériel sans utiliser les éléments de l'installation sur ce submenu.

Cet élément est utilisé pour spécifier l'avertissement de la température de CPU. Quand la température de CPU dépasse la valeur prédéfinie, la vitesse de CPU ralentira automatiquement et affichera un avertissement à travers le BIOS.

Ce submenu vous permet de configurer l'horloge de CPU et de mémoire.

Cette colonne vous montre la vitesse de CPU actuelle.

Clock Spread

Spectrum

OFF

Cet élément est utilisé à régler le spectre de l'horloge répandue pour le test de EMI. Normalement, vous n'avez pas besoin de changer le paramètre par défaut.

Cet élément est utilisé pour sélectionner la vitesse de l'horloge de CPU.

Horloge de CPU = Horloge FSB × Rapport d'Horloge..

Cette colonne affiche l'horloge de SDRAM.

Horloge de SDRAM = Horloge FSB x Rapport de l'horloge

de SDRAM

L'option "Chargement de configuration par défaut" charge les paramètres optimisés pour la meilleure performance de système. Les paramètres optimaux doivent assez moins risque par rapport aux paramètres Turbo. Tous les vérifications du produit, rapport de test de compatibilité /reliabilité et la contrôle de qualité en fabrication sont basés sur le "Load Setup Defaults". Nous vous recommandons d'utiliser ces paramètres pour l'opération normale. "Load Setup Defaults" n'est pas le paramètre le plus lent pour cette carte mère. S'il est nécessaire de vérifier un problème d'instabilité, il est possible de définir à la main le paramètre dans la "Advanced BIOS Features" et "Advanced Chipset Features" afin d'obtenir le paramètre le plus lent et sûr.

L'option "Load Turbo Defaults" offre une meilleure performance que le "Load Setup Defaults". Il offre aux experts utilisateurs une commodité qui vous faisant la carte mère une excellente performance. Configuration Turbo ne traverse pas le test détaillé de compatibilité et de fiabilité, il est testé seulement avec la configuration et le chargement limites (par exemple, un système pourvu seulement d'une carte son VGA et de deux SIMMs). Veillez à ce que vous connaissiez et compreniez les fonctions de chaque élément du menu Configuration du chipset. La différence entre le paramètre Turbo et celui optimal est généralement environ 3 % à 5%, ce qui dépend du chipset et de l'application.

Le mot de passe protège votre PC contre un usage non autorisé. Après avoir défini un mot de passe, le système demandera d'entrer le mot de passe correct avant le démarrage ou l'accès à Setup.

Définition d'un mot de passe:

1. À l'invite, tapez le mot de passe. Le mot de passe peut être constitué de jusqu'à 8 caractères alphanumériques. En tapant les caractères du mot de passe, ces caractères apparaissent sous forme d'astérisques dans la boîte de mot de passe sur l'écran.
2. Appuyez sur la touche après avoir tapé le mot de passe.
3. À la prochaine invite, tapez de nouveau votre mot de passe et appuyez de nouveau sur la touche d'entrée pour confirmer le nouveau mot de passe. Après l'entrée du mot de passe, l'écran retournera automatiquement à l'écran principal.

Pour désactiver le mot de passe, appuyez sur la touche lors de l'invite d'entrée du mot de passe. Un message, qui confirme que le mot de passe a été désactivé, apparaitra à l'écran.

Cette fonction sauvegardera automatiquement tous les valeurs CMOS avant quitter Setup.

Utilisez cette fonction pour quitter Setup sans sauvegarder les modifications des valeurs CMOS. Ne pas utiliser cette option si vous souhaitez sauvegarder la nouvelle configuration.

À l'exception de "Chargement de configuration par défaut" et "Chargement du Turbo par défaut", il est également possible d'utiliser "Sauvegarde de EEPROM par défaut" pour sauvegarder vos propres paramètres dans la EEPROM. Rechargez à l'aide de cet élément.

Il est possible d'utiliser cet élément pour sauvegarder vos propres paramètres dans la EEPROM. Ensuite, si les données dans le CMOS sont perdues ou vous oubliez les configurations précédentes, vous pouvez utiliser "Load EEPROM Default" pour recharger.

Due à une limitation d'espace Flash ROM, quatre versions BIOS ne contiennent pas BIOS SCSI de NCR 53C810 (supporte DOS, Windows 3.1 and OS/2) résident dans le même chip de mémoire. Beaucoup de cartes SCSI possèdent leur BIOS SCSI sur la carte. Pour obtenir une meilleure performance de système, nous vous recommandons d'utiliser les pilotes fournis conjointement avec la carte SCSI de NCR ou avec votre système d'exploitation. Pour plus d'informations, consultez le manuel d'installation de votre carte SCSI de NCR.

Mettre à jour le BIOS

Aopen Flash facile est plus amical que la méthode flash traditionnelle pour des utilisateurs. Le fichier BIOS binaire et la routine flash sont combinés ensemble, vous n'exécutez donc qu'un fichier pour finir la procédure flash.

1. Téléchargez le nouveau fichier zipped de mettre à jour le BIOS sous le site web de AOpen. Par exemple, MX3S100. ZIP.
2. Unzip le et nous vous recommandons de le sauvegarder dans un disque floppy DOS démarrable pour récupérer des erreurs.
3. Remarrez le système à partir de l'invite DOS sans charger un gestionnaire de mémoire (tel que EMM386) ou le pilote de périphérique. Il a besoin d'espace libre de mémoire environ.
4. Exécutez A:> MX3S100

NE PAS couper l'alimentation pendant le "flashing"!

1. Redémarrez le système et appuyez sur la touche pour entrer le BIOS setup, chargez "Load Setup Defaults", ensuite "Save & Exit Setup". Terminé!

Avertissement: Après le flashing, le contenu d'origine de votre BIOS sera remplaçé à titre permanent par le nouveau BIOS. Le paramètre original de BIOS et l'information de Win95/Win98 PnP sera rafraîchi et vous pouvez reconfigurer le système.

Avis: Si vous préférez utiliser EPROM writer, vous pouvez trouver le fichier BIOS BIN après unzip.

Étant un fabricant-pilote dans l'industrie de carte mère, AOpen entend toujours ce que des clients veulent et développe des produits qui s'adaptent aux demandes différentes des utilisateurs. La fiabilité, la compatibilité, la technologie-pilote et les caractéristiques sont notre but fondamental en concevant des cartes mère. En plus du critère décrit ci-dessus, il y a des utilisateurs expérimentés qui cherchent toujours à pousser la limitation de performance du système en manière de overclocking, ce que nous appelons "Overclockeur".

Cette section est dédiée aux Overclockeurs.

La haute performance de cette carte mère est pourvue d’un maximum du bus horloge de 133MHz CPU. Mais elle vient avec un générateur horloge de 166MHz que nous concevons pour adapter à l’horloge de bus CPU à l’avenir. Les résultats de test dans notre lab illustraient que 166MHz est réalisable quand le correct paramètre et les composants qualifiées étaient présentes.

Avertissement: La conception de ce produit suit la règle de conception du vendeur CPU et chipset. Aucun essai de pousser au-delà de la spécification de produit n'est recommendé et il risque d'endommager votre système ou la générée importante. Avant de faire overclocking, vous devez voir à ce que vos composants soient de même à tolérer tel paramètre anormal, sur tout le CPU, la mémoire, les disques durs et les cartes AGP VGA.

Avis: Notez que l'overclocking peut aussi causer le problème thermique. Veillez à ce que le ventilateur de refroidissement et le radiateur soient suffisants pour dissiper une chaleur excessive qui est produite en overclockant le CPU.

Carte VGA et disque dur

La carte VGA et le disque dur sont les composants principaux pour l'overclocking, les listes suivantes sont ce qui a été overclocké avec succès dans notre lab. Notez que AOpen ne peut pas garantir qu'ils peuvent être overclockés avec succès de nouveau.

VGA: http://www.aopen.com.tw/tech/report/overclk.mb/vga-oc.htm

HDD: http://www.aopen.com.tw/tech/report/overclk.mb/hdd-oc.htm

AC97

Au fond, la Specification AC97 sépare le circuit son/modem en deux parties, un processeur numérique et un CODEC pour I/O analogique, ils sont liés par le bus de lien AC97. Puisque le processeur numérique peut être mis dans le chipset principal de la carte mère, l'expense de la solution de son/modem sur la carte peut être réduite.

Le ACPI est la spécification de gestion d'énergie de 1997 (PC97). Son but est de réduire la consommation du courant électrique en maîtrisant complètement la gestion d'énergie au système d'exploitation et pas par le BIOS. À cause de ceci, le chipset ou le chip super I/O devra fournir au OS une interface de registre standard (tel que Windows 98). Cette idée est un peu similaire à l'interface de registre PnP. Le ACPI définit l'interrupteur ATX de mise en marche momentané pour contrôler la transition de l'état d'alimentation.

AGP est une interface bus prévue pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bord de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans le cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s. AOpen est la première compagnie de supporter des cartes mères 4X AGP conçues par AX6C (Intel 820) et MX64/AX64 (VIA 694x), ayant commencé de Oct 1999.

AMR (audio/modem riser)

Le circuit CODEC de la solution de son/modem AC97 peut être mis sur la carte mère ou mis sur la carte Riser (carte AMR) qui est branchée à la carte mère à travers le connecteur AMR.

Aopen bonus pack CD

Un disque embarqué avec le produit carte mère de AOpen, lequel inclut les pilotes de carte mère, Acrobat Reader pour PDF online manuel et autres utilitaires utiles.

À la différence d'ACPI, BIOS contrôle la plus grande partie des fonctions de gestion d’énergie APM. La suspension au disque dur d’AOpen est un bon exemple de gestion d’énergie APM.

ATA/66

ATA/66 utilise deux bouts de levée et de chute comme UDMA/33, mais réduit le temps de cycle à 2 horloges, qui est 60ns. La vitesse de transmission de données est 4 fois plus rapide que le mode 4 PIO ou mode 2 DMA, 16.6MB/s x4 = 66MB/s. Pour utiliser ATA/66, vous avez besoin de câble ATA/66 IDE.

ATA/100

ATA/100 est une nouvelle Specification IDE à rehausser le bandwidth de transmission de données, qui utilise deux bords de montée et de chute comme ATA/66 mais le temps de cycle est réduit à 40ns. La vitesse de transmission de données est (1/40ns) x 2 bytes x 2 = 100MB/s. Pour utiliser ATA/100, vous avez besoin du même câble IDE spécifique de 80 fils que ATA/66.

BIOS (basic input/output system)

Le BIOS est une série de routines/programmes d'assemblée qui résident dans la EPROM ou Flash ROM. Le BIOS contrôle les périphériques de Input/Output et les autres périphériques de la carte mère. En général, offre la portabilité indépendante du matériel, le système d'exploitation et les pilotes est demandé l'accès au BIOS sans l'accès aux périphériques du matériel directement.

Le IDE de PIO (I/O programmable) traditionnel exige du CPU que celui-ci s'engage dans toutes les activités de l'accès IDE, y compris l'attente des événements mécaniques. Pour réduire le travail du CPU, le périphérique IDE du bus maître transmettra les données de/à la mémoire sans interrompre le CPU et libérera le CPU de fonctionner simultanément au cours de la transmission des données entre la mémoire et le périphérique IDE. Le pilote de bus IDE maître et le HDD IDE de bus maître seront nécessaires pour supporter le mode de bus IDE maître.

Normalement, CODEC signifie un circuit qui peut faire une conversion de numérisation à analogique, et celle-ci d'analogique à numérisation aussi. Il est une partie de la solution AC97 de son/modem.

Le socket DIMM a un total de 168 chevilles et supporte une donnée de 64-bit. Il peut être le côté simple ou double ; les signaux de doigt d'or sur chaque côté de PCB sont différents, c'est pourquoi il est appelé double ligne d'entrée. Presque tous les DIMMs sont fabriqués par SDRAM, qui utilisent 3.3V. Notez que quelques DIMMs anciennes sont fabriquées par FPM/EDO et utilisent 5V seulement. Ne confondez pas la SDRAM et la DIMM.

Le mode ECC a besoin de 8 bits ECC pour une donnée de 64-bit. Chaque fois l'accès à la mémoire, les bits ECC sont mis à jour et vérifiés par un algorithme spécial. L'algorithme ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple quand le mode peut détecter l'erreur de bit simple.

La technologie de DRAM EDO est très sensible à FPM (Mode de page rapide). Guère différent de la FPM traditionnelle qui tri-exprime la sortie de données pour commencer l'activité précharge, DRAM EDO tient la génération de mémoire validée jusqu'au prochain cycle de l'accès à la mémoire qui estensible à l'effet de pipeline et réduit l'état d'une horloge.

EEPROM (electronic erasable programmable ROM)

Nous l'avons vue comme E²PROM. Tous les deux E²PROM et Flash ROM peuvent être reprogrammées par un signal électrique, mais la technologie d'interface est différente. La taille de EEPROM est plus petite que celle de flash ROM, la carte mère d'AOpen est conçue une conception sans cavalier et sans pile pour la EEPROM.

EPROM (erasable programmable ROM)

La carte mère traditionnelle sauvegarde le code BIOS dans la EPROM. Celle-ci peut être effacée par rayons ultraviolets (UV). Si le BIOS doit être mis à jour, vous devez supprimer la EPROM de la carte mère, effacer à travers rayons ultraviolets, reprogrammer, et ensuite reinsérer.

Le DoC est le standard de composant certificateur des règlements de la FCC EMI. Ce standard permet au composant DIY (tel que la carte mère) d'appliquer séparément une étiquette DoC sans protection par un boîtier.

Flash ROM

Flash ROM peut être reprogrammée par le signal électrique. Pour BIOS, c'est plus facile de mettre à jour par l'utilitaire flash, mais c'est aussi plus facile d'être infecté par virus. À cause d'augmentation des fonctions nouvelles, la taille de BIOS augmente de 64KB à 256KB (2M bit). AX5T de AOpen est la première carte mère d'installer Flash ROM de 256KB (2Mbit). Maintenant la taille de Flash ROM est augmentée à 4M bit sur la carte mère d'AX6C (Intel 820) et de MX3W (Intel 810).

L'horloge FSB signifie l'horloge de bus externe de CPU.

Horloge interne de CPU = Horloge FSB de CPU × Rapport d'horloge de CPU

I2C bus

Voir SMBus.

P1394

P1394(IEEE 1394) est le standard pour le Bus série haute performance P1394. Guère différent de basse ou moyenne vitesse de USB, P1394 supporte de 50 à 1000Mbit/s et peut être utilisé pour l'appareil-video, disquette et LAN.

PBSRAM (pipelined burst SRAM)

Pour Socket 7 CPU, une lecture de donnée éclatée demande quatre QWord (Quad-word, 4 × 16 = 64 bits). PBSRAM a besoin du temps de décoder une adresse et d'envoyer les QWords restants au CPU selon la série prédéfinie. Normalement, c'est 3-1-1-1, un total de 6 horloges, qui est plus rapide que la SRAM asynchrone. La PBSRAM est always used sur le cache L2 (level 2) de Socket 7 CPU. Slot 1 et Socket 370 CPU n'ont pas besoin de PBSRAM.

PC100 DIMM

SDRAM DIMM supporte l'horloge de 100MHz du bus FSB CPU.

PC133 DIMM

SDRAM DIMM supporte l'horloge de 133MHz du bus FSB CPU.

Un format d'un fichier pour un document électronique, le format PDF est indépendant de la plateforme, vous pouvez ouvrir un fichier PDF sous Windows, Unix, Linux, Mac... avec un lecteur PDF différent. Vous pouvez aussi ouvrir un fichier PDF par web browser tel que IE et Netscape, notez que vous ayez besoin d'installer plug-in PDF d'abord (Inclus dans Acrobat Reader).

PnP (plug and play)

La spécification PnP suggère l'interface de registre standard pour BIOS et le système d'exploitation (tel que Windows 95). Ces registres sont utilisés par BIOS et le système d'exploitation à configurer la ressource du système et à éviter des conflits. Le IRQ/DMA/Mémoire sera alloué automatiquement par PnP BIOS ou le système d'exploitation. Actuellement, presque tous les cartes de PCI et la plupart de cartes de ISA sont déjà en conformité de PnP.

POST (power-on self test)

La procédure du test automatique après le démarrage, parfois il est le premier ou deuxième écran BIOS affiché sur votre écran au moment du démarrage du système.

RDRAM (rambus DRAM)

Rambus est une technologie de mémoire qui permet un mode éclatant de transmission de données. La transmission de données peut être plus haute que la SDRAM. RDRAM est tombé en cascade dans l'opération de canal. Pour Intel 820, il ne supporte qu'un canal RDRAM, la donnée de 16-bit par canal, et ce canal peut avoir un maximum de 32 périphériques de RDRAM, n'importe combien de sockets RIMM.

Le module mémoire de 184 chevilles supporte la technologie de mémoire RDRAM. Un module mémoire RIMM peut contenir jusqu'au maximum de 16 périphériques de RDRAM.

SDRAM (synchronous DRAM)

La SDRAM est une des technologies DRAM qui permet à la DRAM d'utiliser la même horloge que le bus hôte du CPU (EDO et FPM sont asynchrones et n'ont pas le signal d'horloge). Elle est similaire au PBSRAM en utilisant la transmission en mode éclat. La SDRAM est une DIMM de 64-bit, 168 broches et s'opère à 3.3V. AOpen est la première compagnie à supporter dual-SDRAM DIMMs sur la carte (AP5V), de Q1 1996.

SIMM (single in line memory module)

Le socket SIMM n'est que 72 chevilles, et un côté simple. Les signals de doigt d'or sur chaque côté de PCB sont identiques. C'est pourquoi il est appelé Single In Line Memory Module. La SIMM est fabriquée par DRAM de FPM ou de EDO et supporte une donnée de 32-bit. La SIMM a été retirée sur la conception de la carte mère actuelle.

Smbus (system management bus)

Le SMBus est aussi appelé le bus I2C. Il est un bus de deux-fil développé pour le composant de communication (particulièrement pour le semiconducteur IC). Par exemple, Réglez l'horloge de générateur d'horloge pour la carte mère sans cavalier. La vitesse de transmission de donnée de SMBus n'est que 100Kbit/s, laquelle permet un host à communiquer avec CPU et beaucoup de maîtres et esclaves pour envoyer/recevoir des messages.

SPD (serial presence detect)

Le SPD est un petit périphérique de ROM ou de EEPROM en résidant sur la DIMM ou RIMM. SPD stocke l'information de configuration du module telle que l'horloge de DRAM et les paramètres de chip. Le SPD peut être utilisé par BIOS à décider la meilleure horloge pour ce DIMM ou RIMM.

Ultra DMA/33

Contrairement au mode PIO traditionnel qui n'utilise que le bord de montée du signal de commande IDE pour la transmission de données, le DMA/33 utilise le bord de montée et de chute. De là, la vitesse de transmission de données est le double du mode 4 de PIO ou du mode 2 de DMA.

16.6MB/s x 2 = 33MB/s

USB (universal serial bus)

Le USB est un bus de périphérique de série à 4 chevilles qui est en état de tomber en cascade les périphériques à vitesse BASSE/Moyenne (moins que 10Mbits/s) tels que le clavier, la souris, la manette pour jeu, scanner, imprimante et modem/ISDN. Grâce au USB, les câbles complexes sur l'arête du panneau de votre PC peuvent être éliminés.

Un format d'un fichier compressé est de réduire la taille d'un fichier. Pour décompresser celui-ci, exécutez le logiciel contributif PKUNZIP (http://www.pkware.com/) pour l'environnement DOS et l'autre système d'exploitation ou WINZIP (http://www.winzip.com/) pour l'environnement de Windows.

Support technique

Cher Client,

Nous vous remercions d'avoir choisi les produits AOpen. Fournir le service le meilleur et le plus rapide à notre clientèle est notre première priorité. Cependant, nous recevons quotidiennement de nombreux emails et coups de téléphone du monde entier et il nous est très difficile de servir chacun à temps. Nous vous recommandons de suivre les procédures ci-dessous et de chercher à vous faire aider avant de nous contacter. Avec votre aide, nous pourrons alors continuer à fournir le meilleur service de qualité à plus de clients.

Merci beaucoup pour votre compréhension!

L'équipe de Support Technique AOpen

Online Manuel: Vérifiez le manuel attentivement et assurez-vous que le réglage des cavaliers et la procédure d'installation soient corrects. http://www.aopen.com.tw/tech/download/manual/default.htm

Rapport du test: Avant d'assembler votre ordinateur, nous vous recommandons de désigner votre carte mère/ carte/ périphérique en faisant référence des rapports du test compatible PC. http://www.aopen.com.tw/tech/report/default.htm

FAQ: Les dernières questions souvent demandées peuvent contenir une solution pour votre problème. http://www.aopen.com.tw/tech/faq/default.htm

Téléchargement: vérifie ce tableau pour obtenir la première mise à jour de BIOS/utilitaires et des pilotes. http://www.aopen.com.tw/tech/download/default.htm

Newsgroup: Dans lequel notre ingénieur technique ou des utilisateurs professionnels peuvent répondre à votre problème. http://www.aopen.com.tw/tech/newsgrp/default.htm

Contactez le Distributeur/Revendeur : Nos produits sont vendus par les revendeurs et les intégrateurs. Ils doivent connaître bien la configuration de votre système et vous aider à résoudre votre problème la plus efficacement que nous. Enfin, si vous pouvez acheter l'autre produit dans leur boutique la prochaine fois, leur attitude de service est une référence très importante pour vous.

Contactez-nous : Préparez la configuration détaillée du système et le symptôme d'erreur avant de nous contacter. Le numéro de partie, le numéro de série et la version BIOS sont également utiles.

Numéro de partie et de série

Les numéros de partie et de série sont imprimés sur l'étiquette de code à barres. Vous pouvez les trouver sur l'emballage, sur le slot ISA/CPU ou sur le coin de PCB. Par exemple:

P/N: 91.88110.201 est le numéro de partie, S/N: 91949378KN73 est le numéro de série

Nom de modèle et version de BIOS

Le nom du modèle et la version de BIOS apparaît dans le coin en haut à gauche de l'écran au premier démarrage POST (l'écran POST). Par exemple:

MX3S R1.20 Apr.13.20 00 AOpen Inc.

MX3S est le nom du modèle de la carte mère, R1.20 est la version de BIOS.

Web: http://www.aopen.com

Email : Envoyez-nous un email en remplissant le formulaire de contact ci-dessous

anglais http://www.aopen.com.tw/tech/contact/techusa.htm

japonais http://aojp.aopen.com.tw/tech/contact/techjp.htm

chinois traditionnel http://w3.aopen.com.tw/tech/contact/techtw.htm

allemand http://www.aopen.com.de/tech/contact/techde.htm

chinois simplifié http://www.aopen.com.cn/tech/contact/techcn.htm

TEL:

États-Unis 650-827-9688

Pays-Bas [phone]

Chine (86) 755-375-3013

Taiwan (886) 2-2696-1333

Allemagne [phone]
