Type de produit	Module de commande à distance pour amplificateur de puissance
Marque	Electro-Voice
Modèle	RCM-810
Dimensions (approx.)	100 mm x 70 mm x 20 mm (estimation)
Poids (approx.)	50 g (estimation)
Alimentation	Via l'amplificateur hôte (bus interne)
Interface réseau	CAN bus (contrôle à distance)
Nombre maximum d'amplis dans un réseau	Jusqu'à 100 membres (250 avec réseaux multiples IRIS-Net)
Entrées/sorties de contrôle	Programmables, connecteurs Phoenix 3 pôles
Fonctions de surveillance	Charge de chaque canal, VU-mètre, protection, limitation, température, tonalité pilote
Réglage d'adresse CAN	Sélecteur à switches
Installation	Enfichable dans un slot interne de l'amplificateur compatible
Connecteurs fournis	2 connecteurs Phoenix MC 1,5/3-STF-3,81, cordon d'interconnexion 34 pôles 60 mm, vis Torx
Température de fonctionnement	0°C à 50°C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Éteindre et débrancher l'ampli avant toute intervention
Pièces détachées et réparabilité	Contacter le service après-vente Electro-Voice pour les pièces
Garantie	Consulter les conditions générales de vente

FOIRE AUX QUESTIONS - RCM-810 ELECTRO-VOICE

Comment installer le module RCM-810 dans mon amplificateur ?

L'installation doit être effectuée amplificateur hors tension et débranché. Retirez le capot, insérez le module dans le slot prévu, branchez le câble d'interconnexion, puis remontez le capot.

Quels amplificateurs sont compatibles avec le RCM-810 ?

Le RCM-810 est conçu pour les amplificateurs de puissance Electro-Voice disposant d'un slot interne pour module de commande. Consultez la liste des modèles compatibles dans la documentation technique.

Comment régler l'adresse CAN du module ?

Utilisez le sélecteur ADDRESS (switches) sur le module pour définir une adresse unique dans le réseau CAN. Chaque module doit avoir une adresse différente.

Que faire si le module n'est pas reconnu après installation ?

Vérifiez que l'adresse CAN est correcte, que le câble d'interconnexion est bien branché sur CN4 (module) vers CN3 (carte mère), et redémarrez l'amplificateur.

Puis-je utiliser plusieurs modules RCM-810 sur un même réseau ?

Oui, jusqu'à 100 modules dans un même réseau CAN. Avec IRIS-Net, vous pouvez utiliser jusqu'à 250 amplificateurs sur plusieurs réseaux.

Quelles fonctions de contrôle sont disponibles ?

Le module permet de surveiller la charge de chaque canal, le niveau de sortie (VU-mètre), les protections, la température, le gain et la tonalité pilote. Les entrées/sorties de contrôle sont programmables.

Comment connecter le module à un système de contrôle ?

Utilisez le port CAN (connecteur Phoenix) pour relier le module à un réseau de contrôle. Pour une intégration avancée, référez-vous au logiciel IRIS-Net.

Que contient l'emballage du RCM-810 ?

L'emballage contient le module RCM-810, un cordon d'interconnexion interne (34 pôles, 60 mm), deux connecteurs Phoenix 3 pôles, deux vis Torx, et des informations techniques.

Comment nettoyer le module RCM-810 ?

Nettoyez le module avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'amplificateur avant tout nettoyage.

Où trouver des pièces détachées pour le RCM-810 ?

Contactez le service après-vente Electro-Voice ou un revendeur agréé pour obtenir des pièces détachées ou des informations sur la réparabilité du module.

MODE D'EMPLOI RCM-810 ELECTRO-VOICE

Le module de télécommande RCM-810 est un module optionnel pour la surveillance et la commande à distance d'amplificateurs de puissance. Les modules RCM-810 permettent d'intégrer les amplis dans un réseau de contrôle à distance complétant un maximum de 100 membres. En utilisant des réseaux multiples à l'intérieur d'un projet IRIS-Net, il est possible d'utiliser un maximum de 250 amplis. En plus de son port réseau, le RCM-810 propose également des entrées et des sorties de contrôle entièrement programmables.

Autres caractéristiques du RCM-810: - Contrôle/Configuration:

• Interrupteur Marche/Arrêt
• Temporisation à la mise sous tension - Mute
• Entrées/sorties de contrôle
• Témoin de Surveillance et d'État:
• Surveillance de la charge de chaque canal de l'ampli
• VU-mètre du niveau de sortie
• Témoin Protect
• Témoin Limit
• Tonalité Pilote
• Température
• Gain/Sensibilité
• Entrées/sorties de contrôle

Pour les détails veuillez vous reporter au mode d'emploi de l'amplificateur, auquel le RCM-810 est associé.

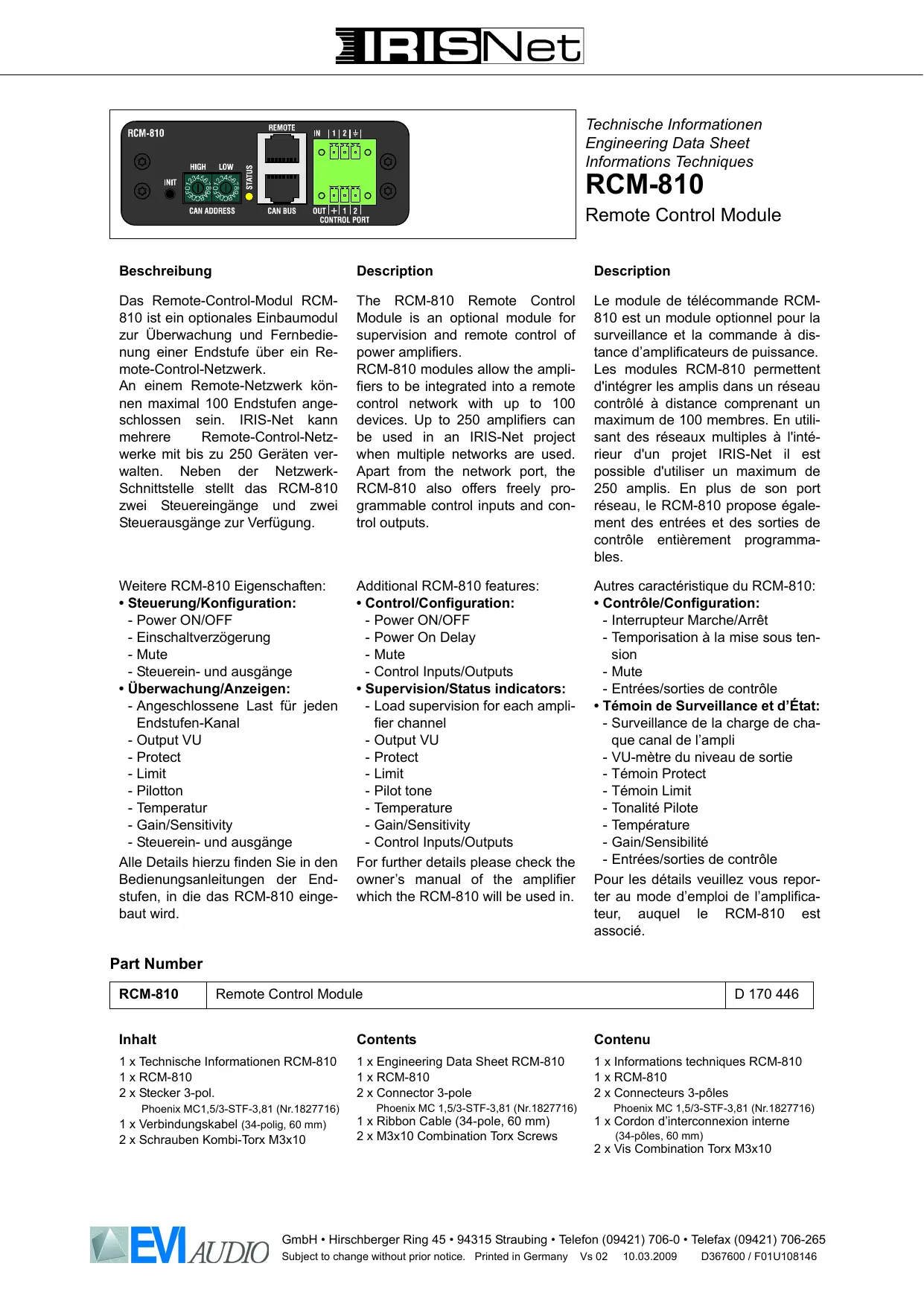

RCM-810

Module de commande à distance

D 170 446

1 x Informations techniques RCM-810 1 x RCM-810 2 x Connecteurs 3-pôles

Phoenix MC 1,5/3-STF-3,81 (Nr. 1827716)

1 x Cordon d'interconnexion interne (34-pôles, 60 mm) 2 x Vis Combination Torx M3x10

RCM-810 Block Diagram

1. Éteignez l'ampli de puissance et débranchez-le du secteur.

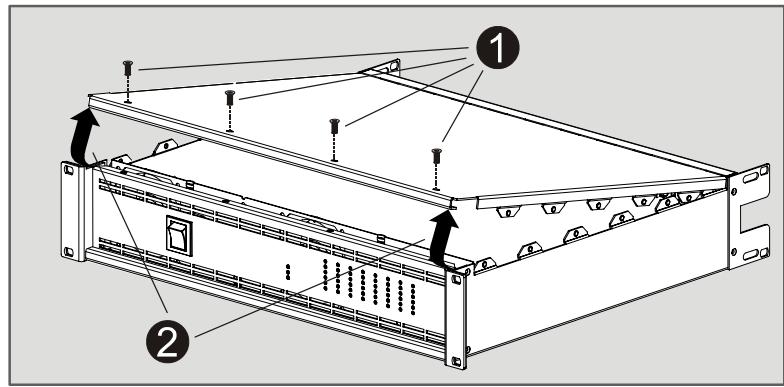

2. Retirer les 4 vis 1 de la plaque située à l'arrière de l'ampli.
3. Retirer la plaque comme indiqué en la tirant vers soi.
4. Enlevez le panneau arrêté (2 vis)
5. Détachez le câble 16 points en coupant le lien (voir illustration ci-dessous)
6. Insérez le module RCM-810 dans l'emplacement
7. Branchez le câble 16 points en CN3 sur le module RCM-810

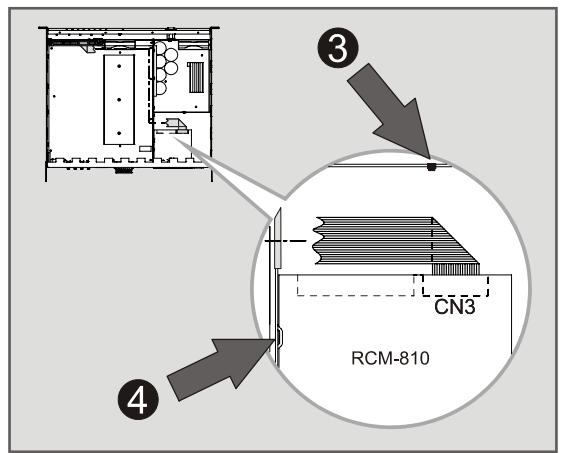

8. Insérez le module horizontalement en utilisant le guide 4 situé sur le côté du châssis et bloquez-le en utilisant les 2 vis (voir illustration ci-dessous)
9. Remettez en place le fond de l'amplificateur, le cordon d'interconnexion ne doit pas être écrasé
10. Réglez l'adresse CAN du module à l'aide des switches du sélecteur ADDRESS
11. Connectez les interfaces déquates (CAN, Port de Contrôle)
12. Rebranchez le cordon secteur et mettez sous tension l'amplificateur de puissance, le module RCM-810 est automatiquement reconnu par l'amplificateur

1. Éteignez l'ampli de puissance et débranchez-le du secteur

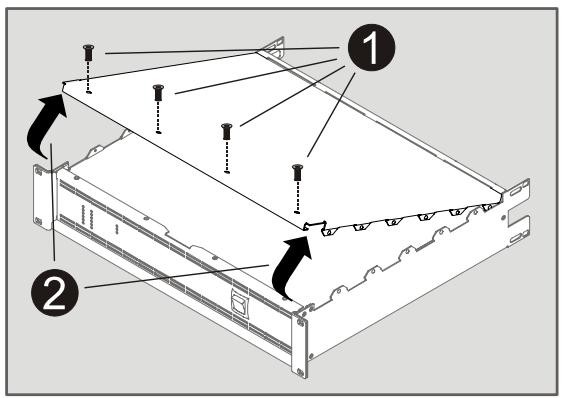

2. Retirer les 4 vis 1 du capot supérieur de l'ampli.
3. Retirer le capot comme indiqué ② en le tirant vers soi.
4. Enlevez le panneau arrêt (2 vis)
5. Insérez le module RCM-810 dans le slot et verrouillez-le en place sur le panneau arrêté à l'aide des 2 vis (voir illustration ci-dessous)

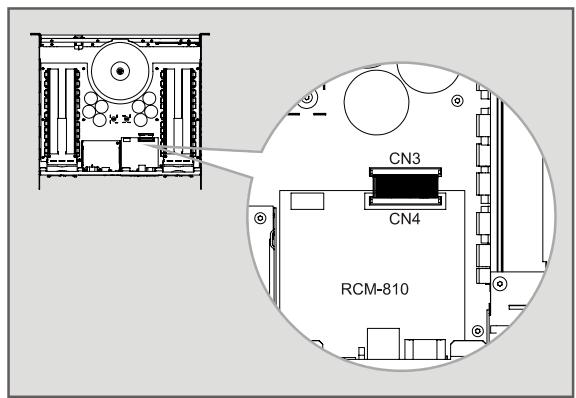

6. Faites les branchements suivants à l'aide du cordon d'interconnexion de 60 mm : CN4 du module RCM-810 relié à CN3 de la carte-mère de l'amplificateur
7. Remettez en place le dessus de l'amplificateur
8. Réglez l'adresse CAN du module à l'aide des switches du sélecteur ADDRESS
9. Connectez les interfaces adéquates (CAN, Port de Contrôle)
10. Rebranchez le cordon secteur et mettez sous tension l'amplificateur de puissance, le module RCM-810 est automatiquement reconnu par l'amplificateur.
