Type d'appareil	Module amplificateur audio
Fonction principale	Module de traitement du signal pour haut-parleur
Entrée	Signal ligne symétrique
Contrôle de niveau	Potentiomètre rotatif
Modes de fréquence	Mid-High, Full-Range, Option Mode
Filtrage	Filtre passe-bas (Low Pass)
Réglage du gain	Réglage indépendant par canal
Indicateurs	LEDs pour signal, clip, mode
Impédance d'entrée	Non précisé
Impédance de sortie	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connecteurs	Non précisé
Utilisation recommandée	Optimisé pour haut-parleurs de moyenne fréquence
Protection	Protection contre surcharge et surchauffe
Fabrication	Conception robuste pour usage professionnel
Montage	Montage en rack ou intégré

FOIRE AUX QUESTIONS - M-115 ELECTRO-VOICE

Quel type de connecteur utilise le M-115 ?

Le M-115 utilise un connecteur XLR pour la connexion audio.

Quelle est la puissance nominale du M-115 ?

La puissance nominale du M-115 est de 300 watts.

Comment régler les niveaux audio du M-115 ?

Vous pouvez régler les niveaux audio via le mélangeur connecté, en ajustant les faders et les gain selon vos besoins.

Le M-115 est-il résistant à l'eau ?

Le M-115 n'est pas conçu pour être résistant à l'eau. Il est recommandé de l'utiliser dans un environnement sec.

Quelle est la plage de fréquences du M-115 ?

La plage de fréquences du M-115 est de 50 Hz à 20 kHz.

Comment nettoyer le M-115 sans l'endommager ?

Pour nettoyer le M-115, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs.

Où puis-je trouver des pièces de rechange pour le M-115 ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'Electro-Voice ou chez des revendeurs agréés.

Comment éviter la distorsion lors de l'utilisation du M-115 ?

Pour éviter la distorsion, assurez-vous que le niveau d'entrée ne dépasse pas la capacité maximale de l'appareil.

Le M-115 peut-il être utilisé en extérieur ?

Le M-115 peut être utilisé en extérieur, mais il doit être protégé contre les intempéries.

Quelle est la garantie proposée avec le M-115 ?

Le M-115 est généralement couvert par une garantie de 1 an contre les défauts de fabrication.

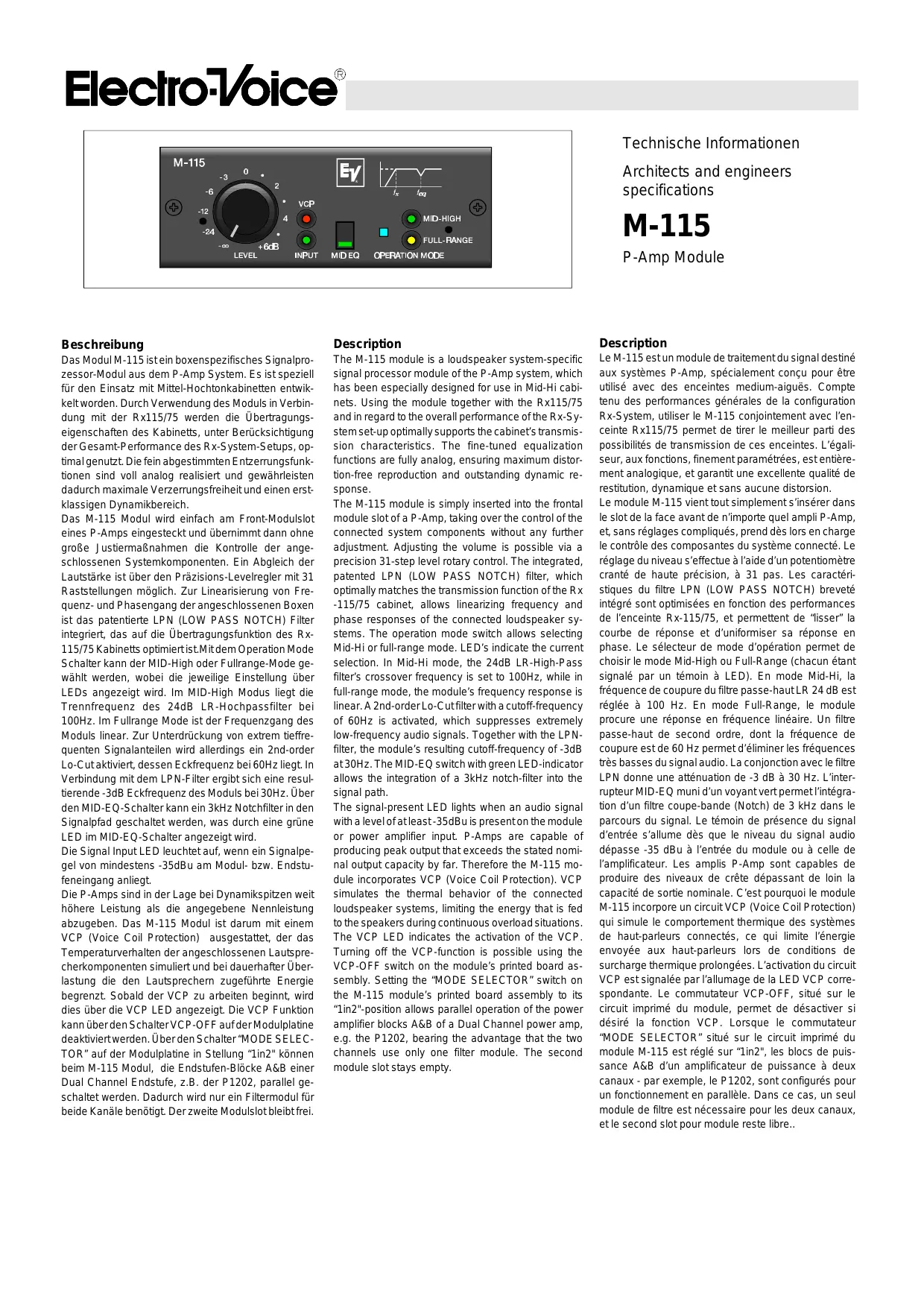

MODE D'EMPLOI M-115 ELECTRO-VOICE

Le M-115 est un module de traitement du signal destiné aux systèmes P-Amp, spécialement conçu pour être utilisé avec des enceintes medium-aigués. Compte tenu des performances générales de la configuration Rx-System, utiliser le M-115 conjointement avec l'enceinte Rx115/75 permet de tirer le meilleur parti des possibilités de transmission de ces enceintes. L'égaliseur, aux fonctions finement paramétrées, est entièrement analogique, et garantit une excellente qualité de restitution, dynamique et sans aucune distorsion.

Le module M-115 vient tout simplement s'insérer dans le slot de la face avant de n'importe quel ampli P-Amp, et, sans réglages compliqués, prend en charge le contrôle des composantes du système connecté. Le réglage du niveau s'effectue à l'aide d'un potentiomètre créé de haute précision, à 31 pas. Les caractéristiques du filtre LPN (LOW PASS NOTCH) breveté intégré sont optimisées en fonction des performances de l'enceinte Rx-115/75, et permettent de "lisser" la courbe de réponse et d'uniformiser sa réponse en phase. Le sélecteur de mode d'opération permet de choisir le mode Mid-High ou Full-Range (chacun étant signalé par un témoin à LED). En mode Mid-Hi, la fréquence de coupure du filtre passe-haut LR 24 dB est réglée à 100 Hz. En mode Full-Range, le module procure une réponse en fréquence linéaire. Un filtre passe-haut de second ordre, dont la fréquence de coupure est de 60 Hz, permet d'éliminer les fréquences très basses du signal audio. La conjonction avec le filtre LPN donne une atténuation de -3 dB à 30 Hz. L'introducer MID-EQ muni d'un voyant vert permet l'intégration d'un filtre coupe-bande (Notch) de 3 kHz dans le parcours du signal. Le témoin de présence du signal d'entrée s'allume dès que le niveau du signal audio dépasse -35 dBu à l'entrée du module ou à celle de l'amplificateur. Les amplis P-Amp sont capables de produire des niveaux de crête dépassant de loin la capacité de sortie nominale. C'est pourquoi le module M-115 incorpore un circuit VCP (Voice Coil Protection) qui simule le comportement thermique des systèmes de haut-parleurs connectés, ce qui limite l'énergie envoyée aux haut-parleurs lors de conditions de surcharge thermique prolongées. L'activation du circuit VCP est signalée par l'allumage de la LED VCP correspondante. Le commutateur VCP-OFF, situé sur le circuit imprimé du module, permet de désactiver si désiré la fonction VCP. Lorsque le commutateur "MODE SELECTOR" situé sur le circuit imprimé du module M-115 est réglé sur "1in2", les blocs de puissance A et B d'un amplificateur de puissance à deux canaux - par exemple, le P1202 - sont configurés pour un fonctionnement en parallèle. Dans ce cas, un seul module de filtre est nécessaire pour les deux canaux, et le second slot pour module reste libre.
