Type de produit	Module de sortie numérique 8 canaux
Marque	ELECTRO-VOICE
Modèle	DO-1
Nombre de canaux	8
Connecteurs	Euro Block à vis (AES/EBU)
Résolution interne	48 bits
Dynamique	144 dB
Configuration	Automatique via logiciel IRIS-Net
Alimentation	Alimenté par le contrôleur système NetMax
Contenu de l'emballage	Module DO-1, 4 connecteurs 3 pôles Phoenix MC 1.5/3-STF-3.81, 2 vis Combination Torx M3x10
Installation	Insérer dans un slot du contrôleur, fixer avec les vis fournies, reconnaissance automatique
Utilisation	Extension de sorties numériques pour systèmes audio professionnels
Compatibilité	Contrôleur système NetMax
Type de signal	AES/EBU
Entretien	Dépoussiérer avec un chiffon sec. Ne pas utiliser de produits liquides.
Sécurité	Mettre l'unité hors tension et débrancher avant toute installation ou retrait
Pièces détachées	Connecteurs Euro Block disponibles séparément (réf. Phoenix MC 1.5/3-STF-3.81)

FOIRE AUX QUESTIONS - DO-1 ELECTRO-VOICE

Quel est le type du produit DO-1 ?

Le DO-1 est un module de sortie numérique 8 canaux pour le Contrôleur Système NetMax d'ELECTRO-VOICE.

Comment installer le module DO-1 ?

Mettez l'unité hors tension, retirez le cache arrière, insérez le module dans un slot libre et fixez-le avec les vis fournies. Rebranchez et mettez sous tension : le module est automatiquement reconnu.

Quels connecteurs sont utilisés pour les sorties numériques ?

Les sorties numériques AES/EBU utilisent des connecteurs Euro Block à vis (4 fournis avec le module).

Le DO-1 est-il compatible avec tous les contrôleurs NetMax ?

Le DO-1 est conçu pour les contrôleurs système NetMax d'ELECTRO-VOICE. Vérifiez que votre contrôleur dispose d'un slot libre.

Quelle est la résolution interne du DO-1 ?

Le traitement interne se fait avec une résolution de 48 bits, garantissant une haute qualité audio.

Quelle est la dynamique du module ?

La dynamique est de 144 dB, offrant d'excellentes performances audio.

Comment configurer le DO-1 ?

La configuration est automatique via le logiciel IRIS-Net qui détecte et configure le module.

Puis-je remplacer un connecteur défectueux ?

Oui, les connecteurs Euro Block (Phoenix MC 1.5/3-STF-3.81) sont disponibles en pièces détachées.

Faut-il une alimentation externe pour le DO-1 ?

Non, le module est alimenté directement par le contrôleur système NetMax via le slot.

Que faire si le module n'est pas reconnu ?

Vérifiez que le module est correctement inséré et fixé, que l'unité est sous tension, et que le logiciel IRIS-Net est à jour. Redémarrez le système si nécessaire.

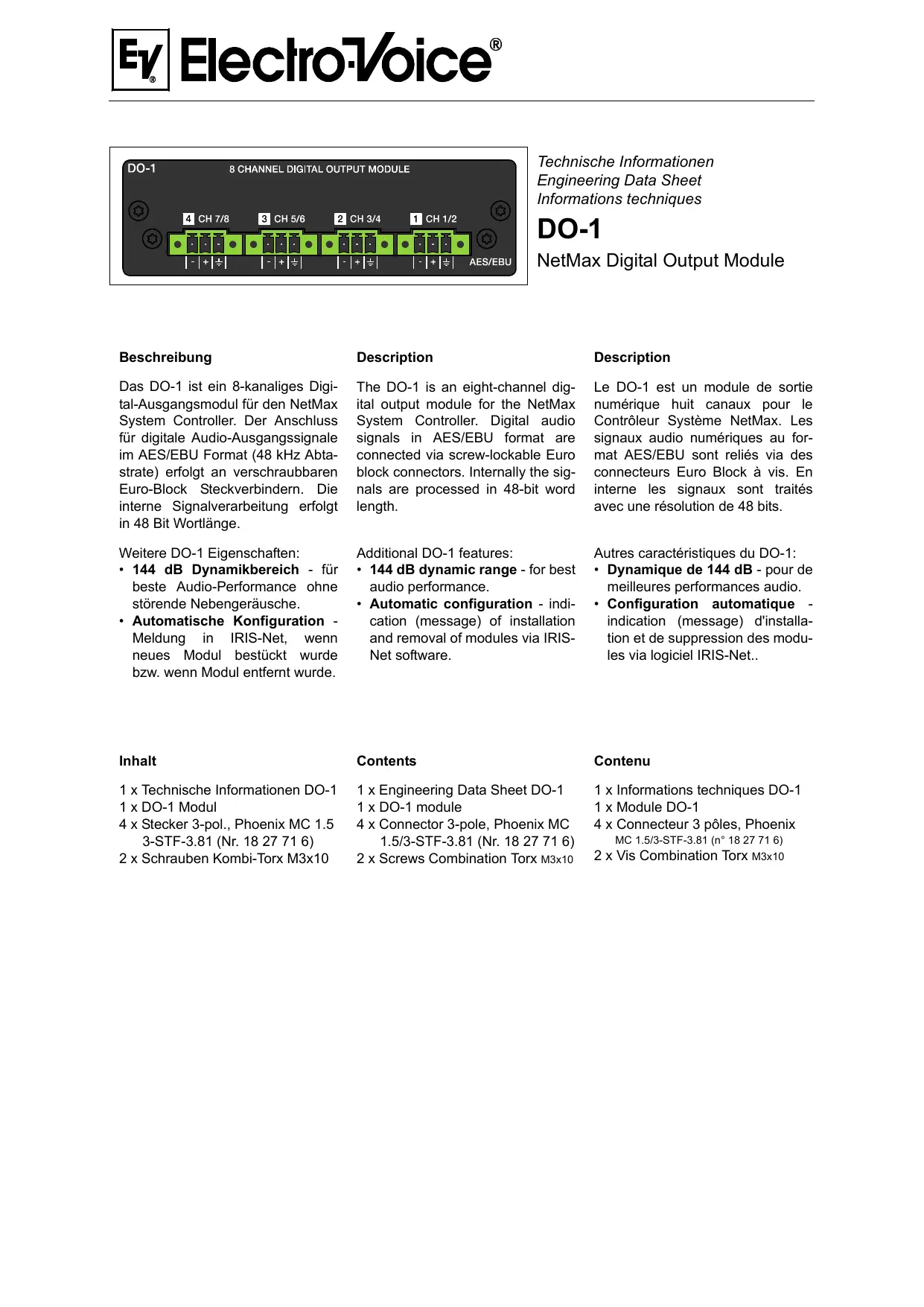

MODE D'EMPLOI DO-1 ELECTRO-VOICE

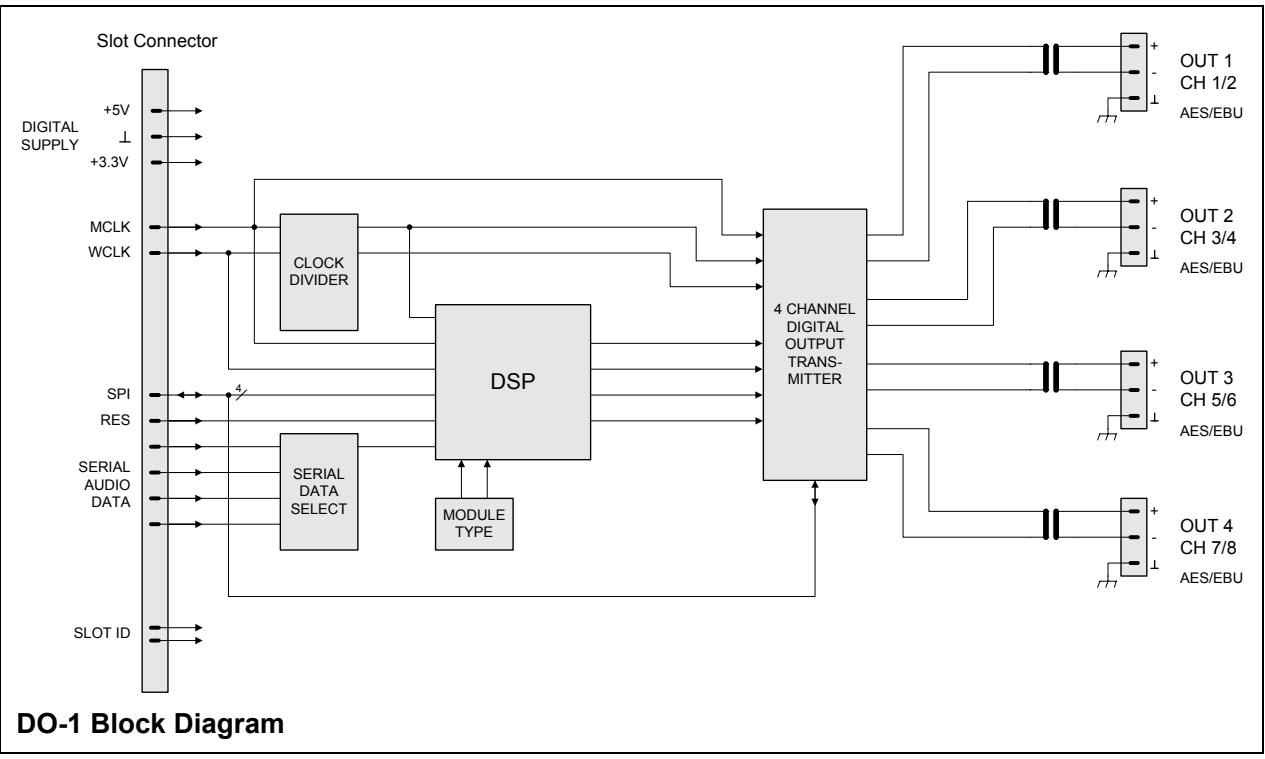

Le DO-1 est un module de sortie numérique huit canaux pour le Contrôleur Système NetMax. Les signaux audio numériques au format AES/EBU sont reliés via des connecteurs Euro Block à vis. En interne, les signaux sont traités avec une résolution de 48 bits.

Autres caractéristiques du DO-1:

• Dynamique de 144 dB - pour de meilleures performances audio.
• Configuration automatique - indication (message) d'installation et de suppression des modules via logiciel IRIS-Net.

1 x Informations techniques DO-1 1 x Module DO-1 4 x Connecteur 3 pôles, Phoenix MC 1.5/3-STF-3.81 (n° 18 27 71 6) 2 x Vis Combination Torx M3x10

1. Mettez l'unité hors tension et débranchez-la du secteur
2. Enlevez le cache situé à l'arrière (2 vis)

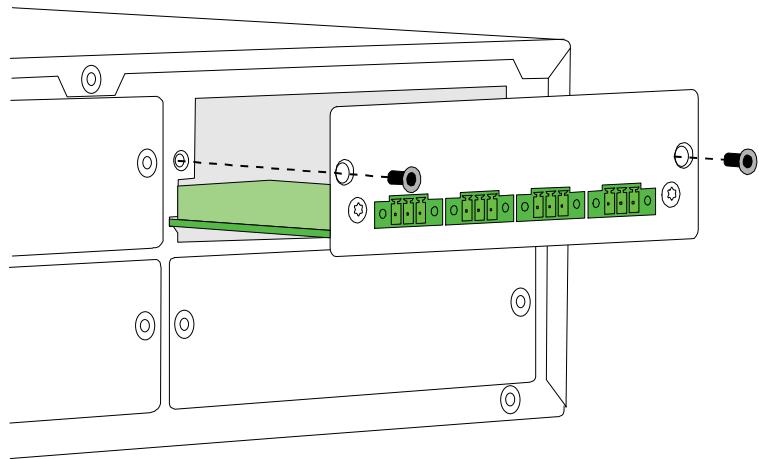

3. Insérez le module DO-1 dans le slot désiré et fixez-le sur le panneau arrière à l'aide des 2 vis (voir illustration)
4. Branchez le cordon secteur et mettez l'unité sous tension
5. L'unité reconnaît automatiquement le module DO-1

Huit nouvelles sorties numériques sont désormais à votre disposition.

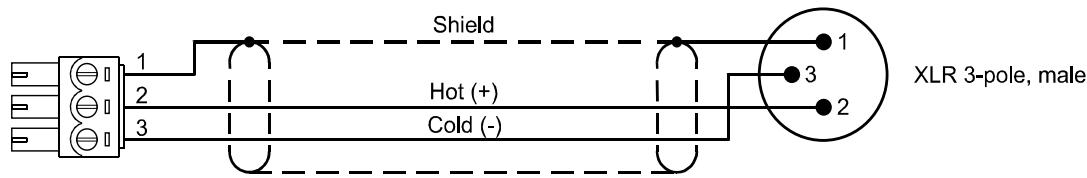

Cordon d'interconnexion Euro Block/XLR pour les sorties numériques AES/EBU du DO-1
