- Haut-parleurs KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs acoustiques
Marque	KLIPSCH
Modèles compatibles	Enceintes colonne, bibliothèque, surround
Dimensions (H x L x P)	Variable selon modèle, ex. 132 x 79.3 x 72.5 cm
Poids	Variable selon modèle, environ 20 à 40 kg
Alimentation	Passive, alimentation par amplificateur externe
Puissance admissible maximale	100 watts RMS (selon modèle)
Impédance nominale	4 à 8 ohms
Sensibilité	De 90 à 104 dB SPL (selon modèle)
Réponse en fréquence	Non spécifiée, typiquement 30 Hz - 20 kHz
Fonctions principales	Reproduction sonore haute fidélité, effet stéréo
Placement recommandé	À au moins 7,6 cm du mur, orientation vers la position d'écoute
Connexions	Bornes à vis (rouge/noir) pour câbles enceintes
Entretien et nettoyage	Chiffon doux et sec ; bois huilé : huile fine sans cire ; bois laqué : chiffon légèrement humide
Sécurité	Ne pas brancher sur prise secteur ; éviter humidité et températures extrêmes ; ne pas surcharger l'amplificateur
Pièces détachées et réparabilité	Consulter un technicien agréé KLIPSCH pour pièces et réparation

FOIRE AUX QUESTIONS - KLIPSCH

Puis-je brancher mes enceintes KLIPSCH directement sur une prise électrique ?

Non, ne branchez jamais une enceinte directement sur une prise électrique. Le raccordement doit se faire uniquement à un amplificateur audio ou un appareil équivalent, en respectant les instructions de la notice.

Quel type de câble utiliser pour brancher mes enceintes ?

Utilisez de préférence des câbles spéciaux pour enceintes de bonne qualité. À défaut, un cordon électrique ordinaire de section suffisante peut convenir. Veillez à respecter la polarité (fil lisse et fil avec marquage).

Comment bien orienter mes enceintes pour un son optimal ?

Placez les enceintes de manière à former un triangle équilatéral avec votre position d'écoute. La distance entre les enceintes doit être égale ou inférieure à la distance de chaque enceinte à vous. Orientez le son vers un point situé juste devant votre position d'écoute.

Quelle puissance d'amplificateur dois-je utiliser ?

Utilisez un amplificateur d'au moins 20 watts par canal. Vous pouvez utiliser un amplificateur de puissance supérieure à la charge nominale de vos enceintes (ex. 200 watts pour des enceintes de 100 watts), mais évitez de pousser le volume à fond pour ne pas endommager les enceintes.

Puis-je utiliser des enceintes de 4 ou 6 ohms avec un amplificateur 8 ohms ?

Oui, c'est possible. Cependant, vérifiez que votre amplificateur supporte cette impédance. En règle générale, les amplificateurs 8 ohms acceptent les impédances de 4 à 6 ohms, mais la puissance délivrée peut varier.

Comment entretenir le bois de mes enceintes KLIPSCH ?

Pour le bois huilé, appliquez une fine couche d'huile d'ameublement sans cire plusieurs fois par an. Pour le bois laqué, utilisez un chiffon doux et sec, légèrement humide si nécessaire. Évitez l'exposition directe au soleil et l'humidité excessive.

Que faire si le son est déformé ?

Vérifiez d'abord que les connexions sont correctes et que la polarité est respectée. Assurez-vous que l'amplificateur n'est pas en surcharge (volume trop élevé). Testez avec une autre source audio. Si le problème persiste, contactez un technicien.

Comment nettoyer les grilles des enceintes ?

Utilisez un chiffon doux et sec ou un aspirateur muni d'une brosse douce à basse puissance. Évitez les produits chimiques.

Puis-je placer mes enceintes dans une pièce humide ?

Non, évitez les endroits très humides. L'humidité peut endommager les composants électroniques et le bois. Placez les enceintes dans un environnement sec et à température modérée.

Comment obtenir une copie de la notice en français ?

Sur le site notice-facile.com, vous pouvez télécharger la notice au format PDF. Si la langue n'est pas disponible, vous pouvez demander une traduction en indiquant votre email et la langue souhaitée.

MODE D'EMPLOI KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes".
• N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chacune des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'éléments sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

• Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts.
• Il est possible d'utiliser une puissance de l'enceinte d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De deux câbles pour un bon raccordement améliorant sensiblement le son de vos enceintes KLIPSCH. Consulte cette spécialiste audio-HFi pour connaître les mélanges câbles disponibles dans toute région et suive les instructions d'installation propres aux câbles choisis. Le cordon électrique ordinaire qui donne un résultat déraisonnable et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suive les instructions ci-dessus pour le branchement. 1. Éteindre l'installation 2. Couper deux longueurs approximativement égales de fil, sans dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil tordus qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour un des fils et présente une "pingure" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémités sur une longueur de 7,6 cm en ayant soin de ne pas endommager la gaine isolante. 4. Désserrer les fils sur 2,5 cm à chaque des extrémités. 5. Raccorder le fil noir à la borne d'entrée noire au dos de l'enceinte de gauche. Pour réaliser ce raccordement, dévisser la tête de la borne en la tournant dans le sens contraire des aiguilles d'une montre de plusieurs tours. Enrouler le fil dessous sur la borne puis revisser et serrer la tête en la tournant dans le sens des aiguilles d'une montre. 6. Sur l'amplificateur, raccorder l'autre extrémité de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquée "common" ou "ground" ou est de couleur noire.) Suivre les instructions du fabricant de l'amplificateur pour réaliser au moins le raccordement. 7. Au dos de l'enceinte de gauche, raccorder l'autre fil torsadé du cordon électrique à la borne d'entrée de couleur rouge. Procéder de la même manière que celle décrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est marquée ** ou ^8 ou est de couleur rouge.) Suivre les instructions du fabricant de l'amplificateur pour réaliser au moins le raccordement. 9. Vérifier l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entrée noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivre la même procédure et veiller à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, avec un applicateur, appliquer une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre de leur donner la finition souhaitée assortie à un meuble donné. Ce bois brut doit être traité soigneusement en suivant scrupuleusement les instructions se rapportant à la finition choisie.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou de les places dans un endro particulierément humide.

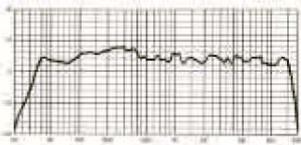

0-100dB

Rendement maximum: 100 watts Hauteur: 132 cm (52")

Largear:79.3cm(31-1/4")

Profondeur (du centre devant jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Hunteur:90.2cm(35-1/2")

Longueur: 60.3 cm (23-3/4)

Profondeur: 62.2 cm (24-1/2")

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35.5/8°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

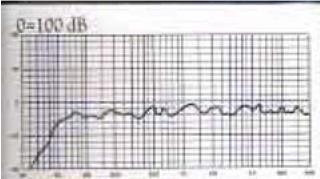

0=100dB

Sensibilité 101 dB SPL

Rendement maximum: 100 watts

Hauteur:99.1cm(39")

Largeur:47cm(18-1/2")

Profondeur 39.4 cm (15-1/2")

Sensibilité: 90 dB SPL

Enroulement maximum: 100 watts

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 10.4 cm (12")

Sensibilité: 97,5 dB SPL

Retourdement maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langeur 40.3 cm (15.7/8")

Profondeur:31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur: 33cm (13")
