IN-WALL SUBWOOFER - Subwoofer in-wall KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer in-wall encastrable
Modèle	RW-5802
Marque	KLIPSCH
Amplificateur recommandé	RSA-500 (vendu séparément)
Modules supportés par amplificateur	1 ou 2 modules RW-5802
Épaisseur minimale de la cloison	13 mm
Outils nécessaires à l'installation	Tournevis cruciforme n°2, pince à dénuder, niveau à bulle, détecteur de poteaux, scie
Câblage requis	Calibre 18 minimum
Polarité	Respecter le marquage de couleur des fils
Fixation	6 vis cruciformes avec griffes pivotantes
Grille	Peignable, retirer le tissu avant peinture
Garantie (États-Unis et Canada)	5 ans (matériaux et fabrication), 2 ans (composants électroniques et amplificateurs)
Nettoyage	Chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les orifices, débrancher en cas d'orage
Avertissement	Tension dangereuse, aucune pièce réparable par l'utilisateur
Emplacement recommandé	Près du sol et d'un coin pour des performances optimales

FOIRE AUX QUESTIONS - IN-WALL SUBWOOFER KLIPSCH

Quel amplificateur utiliser avec le RW-5802 ?

Le modèle RW-5802 est conçu pour être utilisé uniquement avec l'amplificateur RSA-500 de Klipsch, qui peut alimenter un ou deux modules.

Quelle épaisseur de cloison est nécessaire ?

L'épaisseur minimale de la cloison sèche ou autre surface de montage doit être d'au moins 13 mm.

Comment installer le subwoofer dans un mur existant ?

Découpez une ouverture selon le gabarit, faites passer les fils (calibre 18 minimum), raccordez en respectant la polarité, insérez l'enceinte et serrez les six vis cruciformes pour bloquer les griffes pivotantes.

Puis-je peindre la grille ?

Oui, la grille est peignable. Avant de peindre, retirez soigneusement le tissu de la surface interne, puis remettez-le en place une fois la peinture sèche. Protégez l'écran acoustique et les haut-parleurs avec l'écran protecteur transparent.

Quelle est la durée de la garantie ?

Aux États-Unis et au Canada, la garantie est de 5 ans pour les vices de matériaux et fabrication, et de 2 ans pour les composants électroniques et amplificateurs.

Que faire en cas de problème technique ?

Adressez-vous d'abord au détaillant agréé Klipsch. Si celui-ci ne peut pas réparer, contactez Klipsch au 1-800-KLIPSCH pour retourner le produit en port payé.

Où placer le subwoofer pour de meilleures performances ?

Pour des performances optimales, installez le RW-5802 près du sol et d'un coin.

Quels outils sont nécessaires pour l'installation ?

Les outils recommandés sont : un tournevis cruciforme n°2, une pince à dénuder, un niveau à bulle, un détecteur de poteaux et une scie.

Puis-je utiliser le subwoofer avec d'autres amplificateurs ?

Non, le RW-5802 est conçu exclusivement pour l'amplificateur RSA-500 de Klipsch. L'utilisation d'un autre amplificateur pourrait endommager l'appareil.

Comment nettoyer le subwoofer ?

Utilisez un chiffon sec pour nettoyer l'appareil. Ne jamais utiliser d'eau ou de nettoyants liquides, et ne pas obstruer les orifices de ventilation.

MODE D'EMPLOI IN-WALL SUBWOOFER KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrabouillé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de

prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.

1. DEBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
2. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT : Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Vos nouveaux caissons de graves architecturaux Klipsch ont été conçus pour offrir un son d'excellente qualité tout en restant discrets où qu'ils soient installés.

Le modèle RW-5802 peut être utilisé chaque fois que l'installation d'un caisson de graves posé au sol n'est pas possible. Il est prévu pour être utilisé uniquement avec l'amplificateur RSA-500 qui permet l'utilisation d'un ou deux modules RW-5802, de façon à donner les meilleurs résultats.

Outillage minimum nécessaire pour l'installation

Tournevis cruciforme n^ 2

Pince à dénuder

Niveau à bulle

Détecteur de poteaux d'ossature murale

Scie

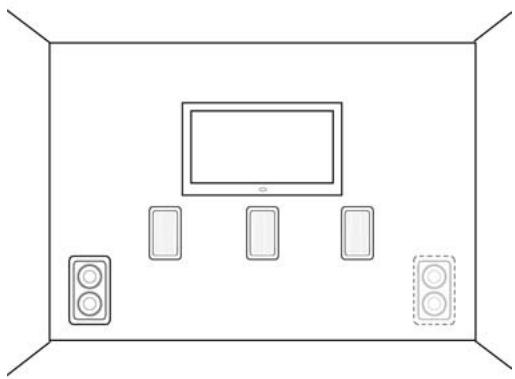

Placement des enceintes murales encastrables

Conçu pour tout montage standard mural, le caisson de graves mural encastrable RW-5802 a été étudié pour offrir des années de bon fonctionnement. L'épaisseur de la cloison sèche ou d'une autre surface de montage doit être d'au moins 13 millimètres.

Pour obtenir les importantes performances, installez, si possible, le caisson de graves RW-5802 près du sol et d'un coin. Essayez de choisir un mur derrière lequel le son transmis à travers la cloison n'entraîne aucune gène.

Installation des enceintes (pour une construction neuve, passer à l'objet 3)

1. Découpez dans le mur une ouverture de la taille voulue à l'aide du gabarit fourni. En l'absence de gabarit, utilisez les dimensions de découpe indiquées sur le site Klipsch www.klipsch.
2. Faites passer les fils de l'enceinte (calibre 18 minimum) par les ouvertures. Respectez tous les codes du bâtiment en vigueur dans notre région.

1. Raccordez chaque cable à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.

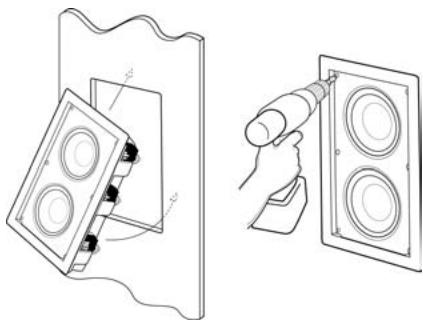

2. Insérez l'enceinte dans l'ouverture et fixez-la en serrant les six vis cruciformes (voir l'illustration). Les six griffes du chassis pivotent et leur serrage permet de mainte
3. Vous pouvez à présent peindre la grille avant de la fixer à l'enceinte. Les enceintes et les grilles Klipsch ont été conçues pour être compatibles avec la plupart des types de peintures. Avant de peindre le cadre de l'enceinte, protégez l'écran acoustique et les haut-parleurs à l'aide de l'écran protecteur transparent. Évitez l'accumulation excessive de peinture dans les ouvertures des grilles. Avant de peindre, retirez le tissu de la surface interne de la grille en le décollant soignement, puis remettez-le en place lorsque la peinture de la grille est sèche.
4. Appuyez sur la grille pour la mettre en place.

Garantie (états-unis et CANADA uniquement)

La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada.

KLIPSCH, L. L. C. (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplacera (selon son choix) ce produit ou toute pièce défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pièces est d'une durée de deux ans à compter de la date d'achat.

Pour obtenir une réparation sous garantie, adressez-vous au détaillant/agréé KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pas équipé pour effectuer la réparation de votre produit KLIPSCH, celui-ci peut être retourné à KLIPSCH, en port payé, pour être réparé.

Veuillez téléphoner à KLIPSCH au 1-800-KLIPSCH pour obtenir les instructions. Ce produit doit être expédie dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.

Une preuve d'achat telle qu'une facture ou un reçu, attestant que le produit est toujours couvert par la garantie d'un an, doit être présentée ou incluse pour que la garantie puisse s'appliquer.

Cette garantie est nulle dans les cas suivants: (a) le numéro de série apposé en usine a été modifié ou retiré de ce produit; (b) ce produit n'a pas été acheté auprès d'un détaillant agréé KLIPSCH. Pour vérifier que votre produit a été acheté auprès d'un détaillant agréé KLIPSCH et que son numéro de série n'a pas été modifié, téléphonez au 1-800-KLIPSCH.

Cette garantie ne couvre que l'acheteur initial et se termine automatiquement avant expiration (le cas échéant) si ce produit est vendu ou cédé à un tiers.

Cette garantie ne couvre pas les dommages esthétiques ou les dégâts résultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégâts résultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPS SCH à effectuer une réparation sous garantie. Toute réparation non autorisée annule la présente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE RÉPARATION SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉGISLATION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER.

Certaines juridictions ne permettent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquent pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.

Garantie dans les PAYS AUTRES que les etats-unis et le CANADA

Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficiaire de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant fourni le produit.
