Hauteur	43,2 mm
Largeur	430 mm
Profondeur	654,4 mm
Poids maximum du châssis	21 kg
Alimentation	100-127 V à 50/60 Hz ; 8 A max / 200-240 V à 50/60 Hz ; 4 A max
Plage de température	+10 °C à +30 °C
Normes de sécurité	EN 60950
Normes d'émissions	EN 55022
Normes d'immunité	EN 55024
Normes harmoniques	EN 61000-3-2
Fluctuations de tension	EN 61000-3-3
Conformité CE	Oui (CENELEC Europe)
Conformité RoHS	Oui
Port USB	USB 2.0
Indicateur d'état système	LEDs multicolores (vert, orange, rouge)
Bouton marche/arrêt	Oui
Bouton NMI	Oui
Bouton identification système	Oui

FOIRE AUX QUESTIONS - PLATINUM 1600 IR M2 MAXDATA

Quel type de mémoire prend en charge le MAXDATA PLATINUM 1600 IR M2 ?

Le MAXDATA PLATINUM 1600 IR M2 prend en charge la mémoire DDR3.

Comment installer la mémoire sur le MAXDATA PLATINUM 1600 IR M2 ?

Pour installer la mémoire, ouvrez le boîtier de l'ordinateur, localisez les emplacements de mémoire, alignez les encoches de la mémoire avec les encoches des slots et poussez fermement jusqu'à ce qu'ils s'enclenchent.

Le MAXDATA PLATINUM 1600 IR M2 supporte-t-il le RAID ?

Oui, le MAXDATA PLATINUM 1600 IR M2 prend en charge les configurations RAID 0, RAID 1 et RAID 5.

Quelle est la capacité maximale de mémoire prise en charge par le MAXDATA PLATINUM 1600 IR M2 ?

Le MAXDATA PLATINUM 1600 IR M2 prend en charge jusqu'à 32 Go de mémoire.

Comment réinitialiser le BIOS sur le MAXDATA PLATINUM 1600 IR M2 ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile CMOS pendant environ 5 minutes, puis réinsérez-la avant de redémarrer.

Quels sont les systèmes d'exploitation compatibles avec le MAXDATA PLATINUM 1600 IR M2 ?

Le MAXDATA PLATINUM 1600 IR M2 est compatible avec les systèmes d'exploitation Windows, Linux et autres systèmes basés sur Unix.

Comment vérifier la température du processeur sur le MAXDATA PLATINUM 1600 IR M2 ?

Vous pouvez vérifier la température du processeur à l'aide de logiciels de surveillance comme HWMonitor ou Core Temp.

Que faire si l'ordinateur ne démarre pas avec le MAXDATA PLATINUM 1600 IR M2 ?

Vérifiez toutes les connexions internes, assurez-vous que la mémoire est correctement installée et tentez de démarrer avec un minimum de périphériques connectés.

Comment mettre à jour le BIOS du MAXDATA PLATINUM 1600 IR M2 ?

Téléchargez la dernière version du BIOS depuis le site officiel de MAXDATA, puis suivez les instructions fournies pour effectuer la mise à jour.

Le MAXDATA PLATINUM 1600 IR M2 est-il livré avec un support technique ?

Oui, MAXDATA propose un support technique pour aider à résoudre les problèmes liés à votre produit.

MODE D'EMPLOI PLATINUM 1600 IR M2 MAXDATA

Nous vous remercions d'avoir besoin du serveur MAXDATA PLATINUM 1600 IR. Ce document décrit l'installation, l'activation et la configuration du système.

Suivez le lien « User-Support und Treiber » sur le site Internet www.maxdata.de pour accéder à la zone de téléchargement et télécharger un manuel plus détaillé.

Avertissement

Installation et réparation

L'installation et la réparation de ce produit doivent être confiées au personnel d'entretien qualifié uniquement afin d'éviter tout risque de blessure par électrocution.

Capot du boîtier

Pour satisfaire aux exigences en matière de sécurité, d'émission et de température, aucun capot ne doit être retiré et toutes les baies doivent être fixées avec les supports de lecteur.

Sécurités de la batterie

La batterie risque d'exploser si elle n'est pas remplacée convenablement. Mettre les piles usagées au rebut conformément aux consignes du fabricant et à la réglementation en vigueur dans votre pays.

Attention

Décharges électrostatiques

Respectez les procédures de protection contre les décharges électrostatiques lors de l’intégration du système pour éviter d’endommager la carte serveur et/ou les autres composants du serveur.

Alimentation du serveur

Mise sous/hors tension du système : Le bouton d'alimentation NE COUPE PAS l'alimentation secteur du système. Pour éteindre le serveur, il faut impérativement debrancher le cordon d'alimentation de la prise murale ou du chassis.

2 Choix de

Ce système est donc pour fonctionner dans un environnement de bureau standard. Choisissez un emplacement :

• Propre, sec et exempt de particules atmosphériques (autres que la poussière).
• Bien aéré et distant des sources de chaleur, y compris la lumière directe du soleil et les radiateurs.
• À l'écart de sources de vibration ou de chocs physiques.
• Isolé des champs électromagnétiques forts produits par les appareils électriques.
• Dans les régions orageuses, nous recommandons de brancher le système à un parafoudre et de débrancher les lignes de télécommunication reliant votre modem pendant un orage.
• Équipé d'une prise murale mise à la terre.
• Spacieux pour faciliter l'accès au(x) cordon(s) d'alimentation pour déconnecter l'alimentation.

Caractéristiques techniques

Dimensions : - Hauteur: 43,2 mm - Largeur: 430 mm - Profondeur : 654,4 mm - Poids maximum du chassinis 21 kg Alimentation du système : - 100-127 V à 50/60 Hz; 8 A max. - 200-240V à 50/60 Hz; 4 A max. Plage de températures : de +10 °C à +30 °C.

Conformité aux normes

Ce produit est conforme aux normes suivantes : - EN 60950 - Sécurité - EN 55022 - Émissions - EN 55024 - Immunité - EN 61000-3-2 - Harmoniques - EN 61000-3-3 - Fluctuations de tension - CE - Directive CEM 89/336/CEE

Ce produit est accompagné d'une déclaration de conformité CE (CENELEC Europe).

Ce serveur est conforme à la norme européenne 2002/95/CE (RoHS).

Composants du chassis

A. Poignées du rack B. Bloc de batteries RAID (en option) C. Baie pour lecteur optique ultra-mince D. Carte d'alimentation E. Modules d'alimentation F. Carte serveur G. Connecteur de module d'extension E/S Intel (en option) H. Ensemble carte adaptatrice

I. Processeur et dissipateur thermique J. Mémoire système K. Platine d'interconnexion L. Banc de ventilateur système M. Carte du fond de panier central (active sur l'illustration) N. Mini panneau de commande O. Baies de disque dur P. Façade (en option; panneau de commande standard dans l'illustration)

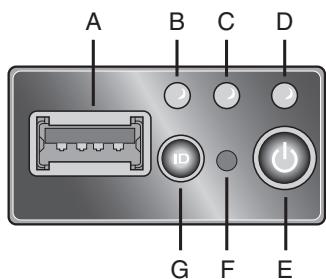

Caractéristique

A. Port USB 2.0

B. Témoin d'identification du système

C. Témoin d'état système

D. Témoin sous tension/veille

Fonction

Vous permet de raccorder un composant USB à l'avant du système. S'il est bleu, ILA indique que l'identification du système est en cours. Aucune lumière indique que l'identification du système est désactivée. S'il est vert, cela indique un fonctionnement normal. S'il est vert et clignote, ILA indique une dégradation des performances. S'il est orange, ILA indique un état critique ou non récupérable. S'il est orange et clignote, ILA indique un état non critique. Aucune lumière signifie que le POST s'exécute ou que le système est à l'arrêt.

Bouton marche-arrêt/veille

Bouton marche-arrêt/veille

Une lumière verte indique que le système est alimenté. Une lumière verte clignotante indique que le système est en état de veille S1. Aucune lumière signifie que l'alimentation est coupée / le système est en état ACPI S4 ou S5.

F. Bouton NMI

Mets le serveur sous/hors tension. Place le système en veille ACPI.

Bouton d'identification du système

Arrête le serveur à des fins de diagnostic. Allume/éteins le témoin d'identification du système.

Arrière du serveur

A. Logement de carte d'extension PCI pleine hauteur B. Témoin d'état du bloc d'alimentation n° 1 C. Prise secteur du bloc d'alimentation n° 1 D. Bloc d'alimentation n° 1 E. Témoin d'état du bloc d'alimentation n° 2 F. Prise secteur du bloc d'alimentation n° 2 G. Bloc d'alimentation n°2 (en option) H. Module E/S (en option) I. Témoins de diagnostic du code d'autotest de mise sous tension

J. Carte réseau Intel Remote Management Module K. Carte réseau 2 L. Carte réseau 1 M. Quatre Ports USB N. Vidéo 0. Connecteur série B RJ-45 P. Témoin d'état du système Q. Témoin d'identification du système

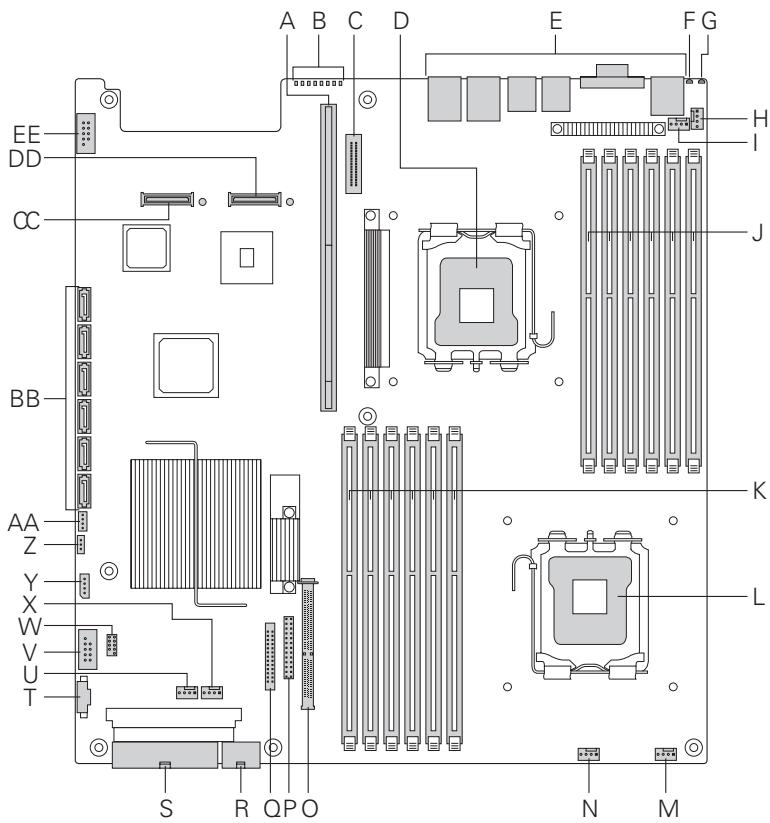

Emplacement des composants et des connecteurs sur la carte serveur

A. Emplacement pour carte adaptatrice Intel à 280 broches B. Témoins du code d'autotest de mise sous tension C. Support Intel® RMM3 D. Processeur 1

Q. Connecteur de ventilateur intégré R. Connecteur d'alimentation 2 × 4 S. Connecteur d'alimentation principale T. Connecteur SMBus du bloc d'alimentation U. Support de ventilateur V. Support USB W. Support de disque électronique X. Support de ventilateur Y. Support LCP IPMB Z. Support OEM IPMB AA. Support SGPIO BB. Connecteurs SATA CC. Connecteur 2 de carte mezzanine de module E/S DD. Connecteur 1 de carte mezzanine de module E/S EE. Support de port série B

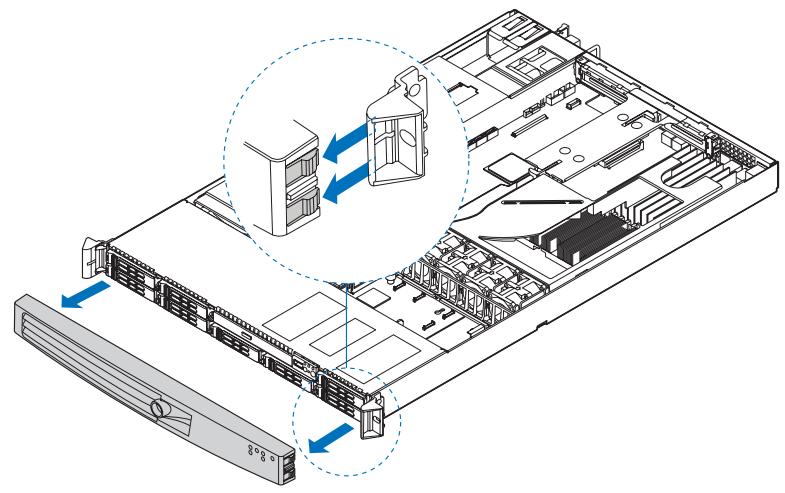

5 Retrait de la façade

Déverrouillez la façade et retirez-la du serveur.

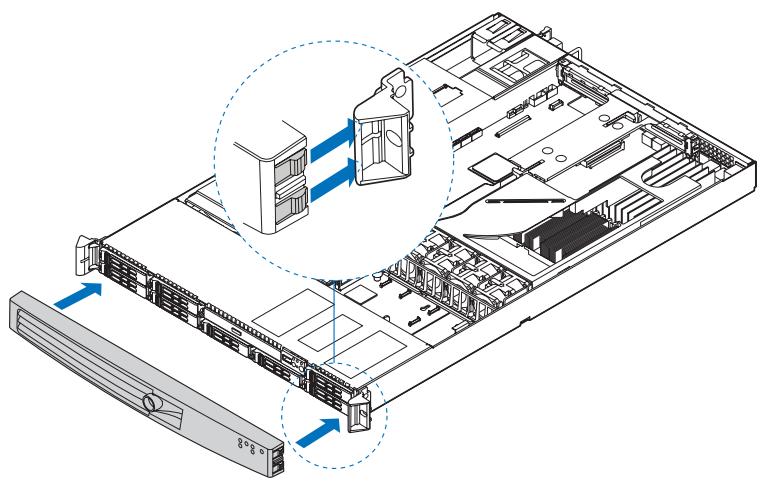

6 Fixation de la façade

Poussez la façade jusqu'à ce qu'elle soit convenablement fixée à l'avant du serveur.

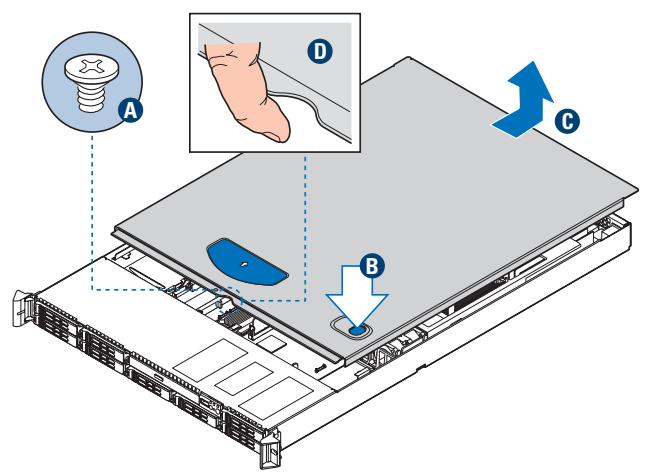

7 Retrait du couvercle du serveur

1 Retirez la vis de sécurité, le cas échéant. Voir la lecture « A » dans l'illustration ci-dessous. 2 Tout en appuyant sur le bouton bleu en haut du serveur (voir lecture « B »), glissez le couvercle vers l'arrête (voir lecture « C ») jusqu'à la butée. 3 Insérez votre doigt dans l'encoche (voir lecture « D ») puis soulevez le couvercle pour le retirer.

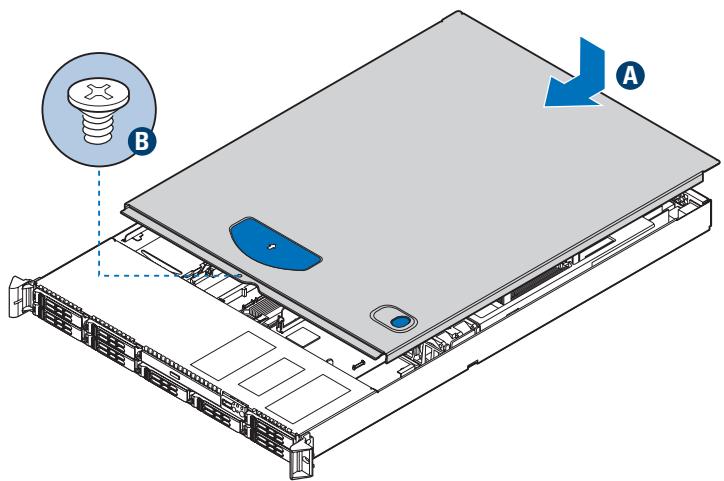

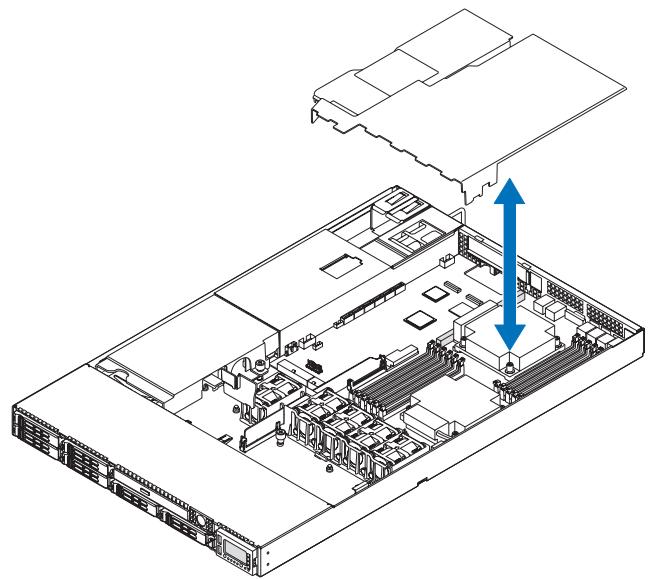

8 Installation du couvercle du serveur

1. Posez le couvercle sur le serveur de sorte que les bords latéraux du couvercle s'alignent avec les parois latérales internes du serveur. 2. Faites glisser le couvercle vers l'avant jusqu'à ce qu'il s'enclenche (voir dette « A »).

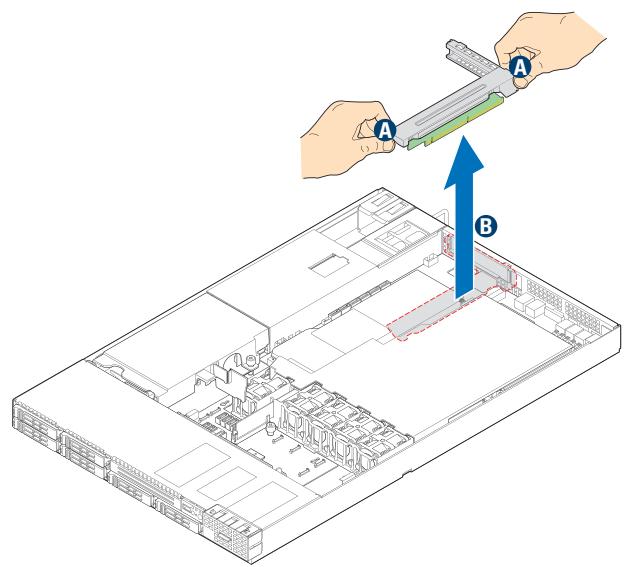

10 Retrait de l'ensemble carte adaptatrice-carte d'extension PCI

1 Saisissez les deux loquets des cartes adaptatrices avec le pouce et l'index (voir lecture « A ») et soulevez pour libérer l'ensemble carte adaptatrice. 2 Soulevez l'ensemble carte adaptatrice (voir dette « B »).

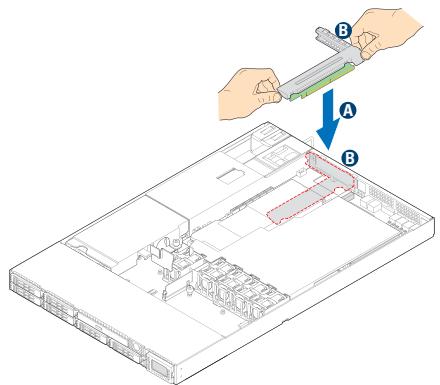

11 Installation de l'ensemble carte adaptatrice-carte d'extension PCI

1 Alignez les trois crochets de l'ensemble carte adaptatrice sur les encoches correspondantes à l'arrière du serveur (voir lecture « B »). 2 Appuyez uniformément jusqu'à ce que les trois crochets à l'arrière de l'ensemble carte adaptatrice PCI se fixent aux encoches du panneau arrière du serveur. Les cartes adaptatrices s'insèrent dans les supports correspondants de la carte serveur.

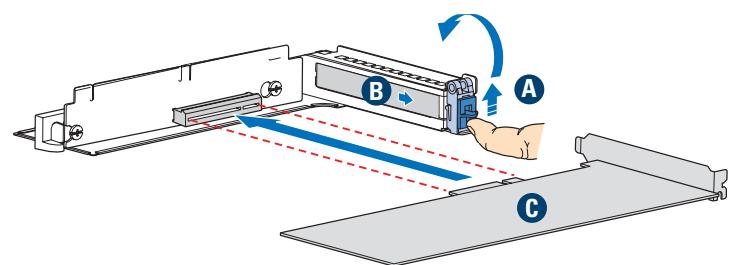

12 Insertion d'une carte d'extension PCI

1 Ouvrez le clip de fixation arrière en poussant la glissière bleue vers le haut et en tournant le clip en position ouverte (voir illustration « A »). 2 Ouvrez le clip de fixation avant en tournant de 90 degrés vers l'extérieur (voir illustration « B »). 3 Retirez le panneau de support du logement de carte d'extension sélectionné (voir illustration « C »). 4 Introduisez la carte d'extension dans le connecteur de carte adaptatrice (voir illustration « D »). 5 Fermez les deux clips de fixation.

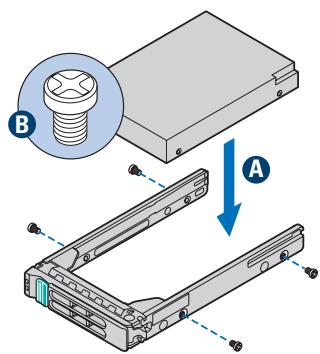

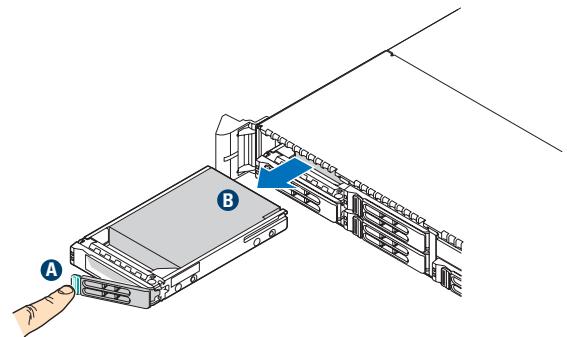

13 Installation des disques durs

1 Désinstallez le support de disque du châssis et retirez le déflecteur en plastique.

2 Installez le disque dur.

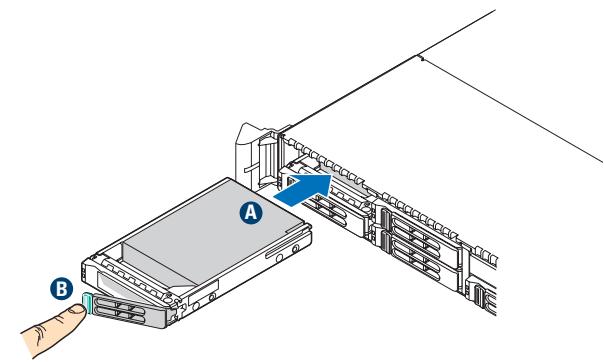

3 Installez l'ensemble de support

Remarque

Le levier du support doit être maintenu en position OUVERTE pour l'installation dans le châssis. Faites glisser le support dans le châssis jusqu'à la butée, puis tournez le levier jusqu'à ce qu'il se ferme.

Schéma de numérotation des disques durs

Baie de lecteur primaire lecteur 0

Attention

Si vous installez moins de 8 lecteurs ou périphériques, les baies de lecteur vides doivent être remplies à l'aide de supports avec déflecteurs pour assurer le refroidissement adéquat du système. Pour ne pas endommager le châssis, utilisez uniquement les supports fournis avec le serveur.
