| Type de produit | PC de bureau tout-en-un |
| Processeur | Intel Core 2 Duo T7200 (2,0 GHz) |
| Mémoire vive (RAM) | Jusqu'à 2 Go DDR2 SDRAM (2 x SODIMM) |
| Disque dur | 2,5 pouces SATA (capacité non communiquée) |
| Écran | 17 pouces WXGA-TFT (1440 x 900 pixels) |
| Carte graphique | ATI Mobility Radeon X1600 (256 Mo dédiés) |
| Lecteur optique | Graveur/lecteur DVD/CD |
| Connectique réseau | Ethernet 10/100 Mbps, Modem 56k V.90, Wi-Fi 802.11 a+b+g (optionnel) |
| Bluetooth | Optionnel |
| Ports USB | 4 x USB 2.0 |
| Autres ports | 1 x FireWire (IEEE1394), 1 x DVI-I, 1 x S-Video, 1 x RJ-11, 1 x RJ-45, ExpressCard 54mm |
| Audio | Haut-parleurs stéréo + caisson de basses intégrés, prise microphone, entrée/sortie ligne |
| Clavier | Clavier 100 touches avec pavé numérique |
| Pavé tactile | Oui, avec zone de défilement |
| Alimentation | Adaptateur secteur 90W (100-240 V, 50-60 Hz) |
| Batterie | Lithium-Ion 4400 mAh (rechargeable) |
| Dimensions (L x P x H) | 393 x 280 x 22-33 mm |
| Poids | Environ 3,5 kg |
| Système d'exploitation | Microsoft Windows XP |
| Entretien | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou volatils |
| Sécurité | Verrou Kensington, consignes pour réseau sans fil (WLAN) |
| Garantie | 24 mois |
| Contenu de l'emballage | Portable, batterie, adaptateur secteur, câbles, CD utilitaires, manuel |
FOIRE AUX QUESTIONS - ECO 4700 IW MAXDATA
Questions des utilisateurs sur ECO 4700 IW MAXDATA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre PC de bureau au format PDF gratuitement ! Retrouvez votre notice ECO 4700 IW - MAXDATA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ECO 4700 IW de la marque MAXDATA.
MODE D'EMPLOI ECO 4700 IW MAXDATA
Remarque 91
Informations relatives au retard des appareils électriques et électroniques 94
Consignes de sécurité importantes 95
Réseau local sans fil 97
Consignes de sécurité supplémentaires applicables aux appareils à réseau local sans fil.. 98 Étiquetage CE pour les unités avec réseau local sans fil 99
Restrictions 100
France 100 Italie 100 Pays-Bas 100
Radiofréquences des appareils à réseau local sans fil 101 Dispositions légales : clauses de non-responsabilité 102
Préparation 105
Installation de la batterie 106 Retrait de la batterie 106 Alimentation 107 Mise sous tension de l'ordinateur 108 Gestion de la consommation 109
Aperçu du système 111

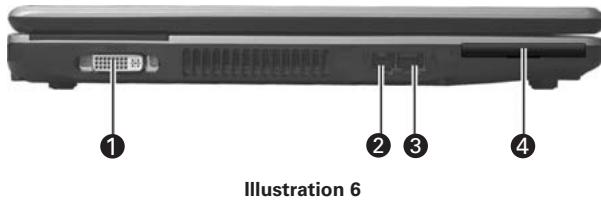

Vue de gauche 111 Vue de droite 111 Vue de devant 111 Vue de derrière 112 Vue de dessous 112 Explication des voyants DEL 113 Touches de raccourci 114 Bouton écoénergie 114 Clavier 115 Pavé Tactile 116 Manipulation du Pavé Tactile 116 Le lecteur optique 117 Le logement ExpressCard 117 Modem de Données/Télécopie 118 Port LAN 118
Information relatives à l'installation 119
Restauration des Pilotes 119
Le CD des utilisateurs 119
Configuration de la résolution 119
Remarque
La société se réserve le droit de modifier le présent document sans préavis. Les informations qu'il contient servent uniquement de référence et ne peuvent en aucun cas être utilisées aux fins d'invoquer les obligations du fabricant ou de l'intermédiaire. Le fabricant et l'intermédiaire ne supportent aucune responsabilité pour les éventuelles erreurs ou imprécisions commises dans le présent document. La responsabilité est également nulle en cas de dommages ou de pertes liées à un usage incorrect du présent manuel. Aucune partie de ce document et des logiciels qui l'accompagnent ne peut être copiée, traduite ou diffusée sans l'autorisation préalable du revendeur spécialisé, du fabricant ou des auteurs. Seules les copies de sauvegarde à usage personnel font exception à cette règle. Les noms de marques et de produits mentionnés dans le présent document peuvent être déposés par des sociétés externes et faire l'objet d'un droit de propriété. Ils sont évoqués uniquement à titre indicatif et n'ont aucun caractère de recommandation en ce qui concerne le produit ou le fabricant.
© MAXDATA 2006
Remarques d'ordre juridique
Acrobat et le logo Acrobat sont des marques de fabrique de Adobe Systems Incorporated ou de ses filiales. Il est possible que ces marques soient déposées dans certaines juridictions.
Intel®, Pentium® et Celeron® sont des marques déposées de Intel Corporation. MS-DOS®, Microsoft® Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft® Windows® Me, Microsoft® Windows® 2000, Microsoft® Windows® XP et Microsoft® Windows® NT sont des marques déposées de Microsoft.
Utilisation et références
Ce mode d'emploi vous présente et vous initie aux premières étapes d'utilisation de votre nouvel ordinateur portable.
Toutes les références se rapportent au CD-ROM utilisables, qui contient les pilotes et les utilisateurs spéciaux pour votre ordinateur portable. Si vous souhaitez utiliser un système d'exploitation qui n'est pas mentionné dans cette documentation, veuillez vous reporter aux informations correspondantes disponibles dans les fichiers « Lisez-moi » qui se trouvent sur le CD-ROM. Veuillez également vous adresser au revendeur spécialisé afin de vous assurer que le système d'exploitation souhaité peut être utilisé sur votre portable. Le système d'exploitation ne se trouve pas sur le CD utilisables.
Remarque : la majorité des configurations du système, voire toutes, ont probablement déjà été réalisées.
Explication :
Cet appareil est conforme à la norme des produits sur les émissions parasites EN 55022, à la norme fondamentale relative à l'influence des parasites EN 50082-1 et à la norme EN 60950 relative à la directive sur les basses tensions.
En cas de modification de l'appareil non agréée par le fabricant, le respect de ces normes n'est plus garanti.
Afin d'assurer la compatibilité électromagnétique (CEM), veuillez observer les instructions qui figurent dans le manuel.
Niveau de puissance sonore
Le niveau de puissance sonore mesuré sur le poste de travail est inférieur à 55 dB A.
Remarque de l'organisme officiel federal communications commission (FCC)
Cet appareil a été testé et déclaré conforme aux conditions d'un appareil numérique de la classe B, suivant la section 15 des directives FCC.
Garantie
La durée de garantie de l'appareil s'élève à 24 mois. En cas de dommages intervenant hors garantie, les réparations, payantes, de l'appareil incluent, pour une durée d'au moins 3 ans (à compter de la date de réglage en usine), l'utilisation de pièces de rechange d'origine, le recours à des yeux de pièces détachées ou le remplacement de l'ordinateur.
Remarque à l'attention de l'utilisateur :
Cet appareil a été soigneusement déparasité et contrôlé du point de vue des réceptions radio-électriques. Vous devez cependant observer les points suivants en cas de recours à des câbles de données externes :
Si le câble de données spécifié par le fabricant doit être remplacé, l'exploitant doit s'assurer que l'anti-parasitage est irréprochable, de sorte que la qualité du câble de rechange et de l'anti-parasitage correspondent à celle du câble d'origine.
N'utilisez que des lignes blindées et des périphériques externes identiques au produit fourni en termes de niveau de sécurité et de comportement CEM.
En cas de non-respect de ces instructions, la conformité aux normes sus-mentionnées n'est plus garantie.
L'ODD intégré correspond à un produit laser de classe 1. N'ouvrez pas l'appareil et ne regardez pas le rayon, même à l'aide d'un instrument optique.
Si le lecteur n'est pas expressement déclaré apte à l'utilisation simultanée de plusieurs CD, veillez à ne toujours insérer qu'un seul CD à la fois.
Reprise de l'appareil/de la batterie
Nous reconnaissons tous nos produits au terme de leur utilisation, à condition que leur état corresponde à un usage conforme aux stipulations du mode d'emploi. Les appareils repris sont soit réutilisés directement, soit démontés puis transformés pour servir de nouveau, mais toujours dans le respect de l'environnement. La reprise s'effectue par le biais de votre revendeur spécialisé.
Les batteries, piles et accumulateurs, qui ont une forte teneur en métaux lourds, ne doivent pas être mélangés aux ordures ménagères classiques. Ces éléments sont donc repris gracieusement par le fabricant, le commerçant ou leurs mandataires afin d'être recyclés ou éliminés.
La caisse en carton et toutes les parties internes en carton peuvent être jointes au papier de recyclage afin d'être éliminées.
Utilité et objectif de la collecte séparée
Les utilisateurs d'appareils électriques et électroniques sont tenus de collecter séparément les appareils usagés. Les appareils électriques et électroniques ne doivent pas être éliminés avec les ordures ménagères non triées car ils contiennent des composants dangereux susceptibles de poser problème lors de l'enlèvement des déchets. Seule la collecte séparée des ordures ménagères permet de traiter et de recycler correctement les appareils électriques et électroniques. Cette procédure est nécessaire car les appareils électriques et électroniques contiennent des composants dangereux pour l'environnement s'ils ne sont pas correctement valorisés. En cas d'élimination avec les ordures ménagères non triées, des polluants risquent de pénétrer dans le flux de déchets. L'incidence sur l'environnement serait considérable.
B) Signification du symbole de la « poubelle barrée sur roulettes
La poubelle barrée sur roulettes symbolise la collecte séparée.
Les appareils électriques et électroniques qui portent le symbole suivant ne doivent pas être éliminés avec les ordures ménagères. Ils peuvent être remis notamment aux centres de tri publics.
Réutilisation, recyclage et valorisation
Les appareils électriques et électroniques contiennent des matières premières précieuses, comme de l'acier, de l'aluminium ou du cuivre. Ces matières doivent être traitées à part. La collecte séparée et le traitement sélectif constituent la base d'une élimination respectueuse de l'environnement et de la protection de la santé des personnes.
D'après les dispositions légales, les fabricants sont tenus de prendre à leur charge le renvoi et l'élimination des appareils. La réutilisation et la valorisation (recyclage) des matières sont prioritaires. Les utilisateurs doivent remettre les appareils usagés au centre de collecte de leur commune. L'utilisation active des systèmes de renvoi et de collecte proposés contribue à la réutilisation, au recyclage et à la valorisation des appareils électriques et électroniques et donc à la préservation de l'environnement.
D) Poids
Vous trouvez les informations relatives au poids de l'appareil sur la liste de sous-ensembles (itemlist) et sur l'emballage.
Consignes de sécurité importantes
L'ordinateur portable est certes très robuste, cependant il peut être endommagé. Pour éviter cette situation, veuillez respecter les instructions suivantes :
- Ne pas exposer l'ordinateur portable à de fortes vibrations. L'éloigner de toute source de chaleur élevée (radiateur, rayonnement direct du soleil).
- Le protège des interférences électromagnétiques. Vous éviterez ainsi également toute perte de données.
- Éviter toute exposition à l'humidité. Il s'agit d'un appareil électrique. Utiliser une alimentation électrique adaptée. Le bloc d'alimentation employé doit être homologué.
Le bloc d'alimentation requiert une alimentation électrique stable et sans coupure. Pour toute question, veuillez vous adresser à votre entreprise de distribution d'électricité locale.
En cas de vous ne devez pas tirer sur le cable pour couper l'alimentation électrique, uniquement sur la prise. Débranchez l'alimentation électrique externe (bloc d'alimentation ou adaptateur de voiture) avant de nettoyer l'ordinateur.
- Informations relatives à l'utilisation de la batterie
Utiliser exclusivement les batteries prévues pour cet ordinateur. Recharger les batteries par le biais du portable.
Ne pas essayer de réparer vous-même des batteries défectueuses. Faire effectuer la réparation par votre revendeur spécialisé ou par une personne qualifiée. Tenir les batteries endommagées hors de portée des enfants et les éliminer le plus rapidement possible. Observer les précautions d'usage à cet égard. Les batteries peuvent exploser si elles sont exposées au feu ou si elles ne sont pas manipulées ou éliminées de manière adéquate.
L'appareil que vous avez acquis est équipé d'une batterie. La batterie est recyclable. Il est interdit d'éliminer la batterie avec les ordures ménagères classiques. Pour toute question concernant les normes d'élimination, veuillez vous adresser à l'organisme de collecte des déchets.
- Remarque relative à la batterie de l'horloge du système
Attention : risque d'explosion en cas de remplacement non conforme de la batterie. Remplacer la batterie d'origine uniquement par une batterie recommandée par le fabricant, ou par une batterie du même type de fabrication. Éliminer la batterie conformément aux instructions du fabricant.
- Entretien et maintenance
Ne pas essayer de réparer vous-même l'ordinateur portable ! Vous pourriez porter atteinte à vos droits de garantie et risquer de vous exposer, ainsi que votre appareil, à un choc électrique. Veuillez vous adresser à une personne qualifiée pour vos besoins en maintenance. Débranchez l'ordinateur de sa source d'alimentation électrique.
Si les problèmes suivants survennent, veuillez vous adresser à une personne qualifiée :
- le bloc d'alimentation ou le câble secteur est endommagé ou élimé.
- du liquide a pénétré dans l'ordinateur.
- l'ordinateur ne fonctionne pas correctement bien que la mise en service ait été effectuée convenablement.
- l'ordinateur est tombé ou a été endommagé.
Nettoyage
Ne pas appliquer de produit de nettoyage directement sur l'ordinateur. Utilisez simplement un chiffon propre et doux. N'utilisez aucun produit de nettoyage volatil (distillat de pétrole) ou abrasif.
Réseau local sans fil (réseau local sans fil : WLAN en abrégé)
Votre ordinateur bloc-notes peut contenir un module de réseau local sans fil (en option). Ce module vous permet de vous relier à un réseau qui fonctionne par l'émission d'ondes radio ou à un réseau hertzien déjà existant. Il est exploité conformément à la norme IEEE802.11a+b+g.
Les techniques de communication WLAN permettent aux utilisateurs d'établir des liaisons sans fil à l'intérieur d'une zone locale (par ex. dans l'enceinte d'un campus universitaire, d'une entreprise ou d'un établissement public tel qu'un aéroport). Ces installations WLAN sont utilisables dans des bureaux qui ne sont Occupés que temporairement, sur des sites où la pose de vastes gains de câblage n'est pas réalisable ou pour étendre le réseau local existant de manière à ce que des utilisateurs puissent travailler à divers postes dans un bâtiment et à des heures variées.
Deux méthodes différentes seront à exploiter pour les systèmes WLAN.
Si les installations WLAN sont fixes, des stations sans fil (appareils à carte de réseau radio ou modems externes) créent des liaisons avec des points d'accès sans fil qui leur servent ainsi de passerelles avec la structure de réseau existante. En cas d'installations WLAN (ad hoc) de poste à poste, plusieurs utilisateurs peuvent former un réseau temporaire au sein d'une zone circonscrite (par ex. une salle de conférence) sans recourir à des points d'accès lorsque l'exploitation de ressources du réseau ne s'impose pas.
C'est en 1997 que l'organisme IEEE (Institute of Electrical and Electronics Engineers) a entériné la norme qui est applicable aux réseaux WLAN et stipule un débit de transmission de données de 1 à 2 Mbits/s (Mégabits par seconde). En vertu de la nouvelle norme 802.11a+b+g en vigueur, le débit maximal de transmission de données atteint 54 Mbits/s sur une bande de fréquences de 2,4 ou 5 GHz (Gigahertz).
Consignes de sécurité supplémentaires applicables aux appareils à réseau local sans fil (wireless LAN)
Des composants à réseau local sans fil sont intégrés à votre bloc-notes. Vous devez vous en servir en respectant impérativement les recommandations de sécurité suivantes :
- Si vous voyagez en avion ou en voiture, désactivez le bloc-notes.
- Si vous vous trouvez dans un hôpital, dans une salle d'opération ou à proximité d'un système électronique à usage médical, veillez à désactiver les faisceaux hertziens utilisés par le bloc-notes! Les ondes radio transmises risquent en effet de perturber le bon fonctionnement des appareils médicaux.
- Maintenez le bloc-notes éloigné d'au moins 20 cm d'un stimulateur cardiaque afin de ne pas en ALTERER le fonctionnement sous l'effet des ondes radio diffusées, source d'interférences.
- Les ondes radio transmises risquent d'occasionner des bruits parasites dans les prothèses auditives.
- Ne pas placer un bloc-notes dont les faisceaux hertziens sont activés à proximité de gaz inflammables ni dans un milieu explosif (par ex. un atelier de peinture), vu que les ondes radio émises risquent de déclencher un incendie ou une déflagration.
- La portée de la liaison radio dépend des conditions ambiantes et environnementales.
- Il est aussi possible que des tiers non habités puissent capter des données transférées par une communication sans fil.
La société MAXDATA Computer GmbH décline toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées effectuées sur cet appareil. La société MAXDATA Computer GmbH ne saurait non plus se porter garant du remplacement ou de l'échange de lignes de connexion et d'appareils qui n'ont pas été indiqués par ses soins. Seul l'utilisateur est tenu alors de remédier aux perturbations consécutives à de telles modifications et de remplacer ou d'échanger les appareils.
Étiquetage ce pour les unités avec réseau local sans fil
Tel qu'il se présente à la livraison, l'appareil remplit les exigences de la directive 1999/5/CE que le Parlement européen et le Conseil ont adopté le 9 mars 1999 et qui concerne les équipements hertziens et les terminaux de télécommunications, ainsi que la reconnaissance mutuelle de leur conformité.
L'emploi de ce bloc-notes est autorisé en Belgique, en Allemagne, en France, en Grand-Bretagne, en Italie, au Luxembourg, aux Pays-Bas, en Autriche, en Suisse, en Espagne et en Pologne. Vous pouvez obtenir des informations actualisées sur d'éventuelles restrictions d'exploitation auprès des autorités compétentes en la matière dans le pays d'utilisation respectif. Si votre pays ne figure pas parmi ceux énumérés, veuillez alors vous adresser à l'instance de contrôle compétente pour savoir si l'usage de ce produit y est autorisé.
Belgique - www.bipt.be
Allemagne - www. regtp. de
Finlande - www.ficora.fi
France - www.artelecom.fr
Grèce - www.ete.gr
Angleterre - www.oftel.gov.uk
Irlande - www.comreg.ie
Italie - www.agcom.it
Luxembourg - www.etat.lu/ILT
Pays-Bas - www.opta.nl
Autriche - www.rtr.at
Portugal - www.urt.gov.pt
Suède - www.pts.se
Suisse - www.bakom.ch
Espagne - www.cms.es
Islande - www. pta. is
Liechtenstein - www.ak.li
Norvège - www.npt.no
Restrictions
Plage de fréquences limitée : seuls les canaux 10 et 11 (soit 2457 MHz et 2462 MHz) peuvent être exploités en France. Il est interdit d'utiliser l'appareil à l'extérieur de locaux clos.
Pour de plus amples renseignements : www.artelecom.fr
L'emploi à l'intérieur d'un bathtub est également assujetti à une autorisation ministerielle. Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Il est interdit d'utiliser l'appareil à l'extérieur de locaux clos.
Pour de plus amples renseignements : www.agcom.it
Une licence est nécessaire pour employer l'appareil en plein air. Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Pour de plus amples renseignements : www.optoma.nl
Radio-fréquences des appareils à réseau local sans fil
L'information suivante a été établie sur la base des connaissances acquises en janvier 2002. Des renseignements actualisés sont disponibles auprès des autorités compétentes en la matière de votre pays (par ex. www.regtp.de).
Frequences
Des adaptateurs et des cartes de réseau radio sont prévus en vertu de la norme IEEE-Standard 802.11b+g relative à l'exploitation de la bande de fréquences ISM (industrielle, scientifique, médicale) située entre 2,4 et 2,4835 GHz. Etant donné que chacun des 11 canaux hertziens sollicite une largeur de 22 MHz en appliquant le procédé DSSS d'étalement de spectre à séquence directe (Direct Sequence Spread Spectrum), trois canaux indépendants les uns des autres (par ex. 3, 8 et 11) sont disponibles au maximum. Les tableaux présentés ci-après spécifient les canaux autorisés dans votre pays :
| Canal | MHz | Europe, R&TTE | France, R&TTE |
| 1 | 2412 | X | |
| 2 | 2417 | X | |
| 3 | 2422 | X | |
| 4 | 2427 | X | |
| 5 | 2432 | X | |
| 6 | 2437 | X | |
| 7 | 2442 | X | |
| 8 | 2447 | X | |
| 9 | 2452 | X | |
| 10 | 2457 | X | X |
| 11 | 2462 | X | X |
Par ailleurs, la carte de réseau radio intégrée est compatible avec la norme 802.11a. Pour en savoir plus sur les fréquences de bandes de 5 GHz autorisées dans votre pays, des renseignements actualisés sont disponibles auprès des autorités compétentes en la matière de votre pays.
Applicables à des appareils à réseau LOCAL sans FIL
L'installation et l'emploi d'un appareil à réseau local sans fil ne doit s'effectuer qu'en accord avec les instructions contenues dans le manuel d'utilisation. Les manuels d'utilisation font partie intégrante des éléments joints à la livraison du produit. Toutes les variations ou modifications apportées à cet appareil qui ne sont pas expressément autorisées par le fabricant peuvent invalider le droit de l'utilisateur à exploiter l'appareil. Le fabricant décline toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées de l'appareil, à l'échange ou au montage de câbles et d'accessoires, si ces derniers ne suivent pas ses commandements. Il incombe à l'utilisateur de supprimer toutes les défaillances qui surgissent à la suite de modifications non autorisées, à l'échange ou au montage des composants tels que ceux mentionnés précédemment. Le fabricant, au même titre que ses grossistes et distributeurs spécialisés agréés, ne saurait être tenu responsable des dommages ou des infractions aux prescriptions légales qui résultent du non-respect de ces directives.
Équipement à la livraison
Si vous constatez que l'un des équipements listés ci-dessous ne se trouve pas dans le coffret, veuillez vous adresser sans tarder à votre revendeur spécialisé.
- Portable
- Batterie CD utilitaires
- Bloc d'alimentation Câble secteur
- Manuel d'utilisation Cable de modem
Si vous devez envoyer l'appareil en réparation ou au montage, utilisez l'emballage d'origine. Conservez par conséquent l'emballage en bon état.
Avant la première mise en service, il est recommandé de se familiariser avec chaque composant du système.
Faites coulisser le verrou (1) vers la droite et soulevez le couvercle de l'écran (2).
Illustration 1
(1) Verrou (2) Déplier l'écran
Illustration 2
(1) Écran LC (2) Haut-parleurs (3) Clavier (4) Microphone (5) Pavé tactile (6) Voyants d'état (7) Bouton marche/arrêt (8) Bouton écoénergie
Installation de la batterie
La batterie est fournie avec l'équipement du portable. Cette batterie n'est que partiellement chargée.
Remarque : la durée de chargement de la batterie est de trois heures si l'ordinateur est éteint et de cinq heures s'il est allumé.
La batterie doit impérativement être complètement chargée lors de la première mise en service! Ne débranchez pas le bloc d'alimentation du portable avant que cette manipulation soit terminée.
Illustration 3
(1) Insérez la batterie dans le sens de la flèche. (2) Poussez délicatement la batterie. (3) Poussez les dispositifs de verrouillage de la batterie vers l'intérieur.
Vous pouvez à présent charger la batterie.
Retrait de la batterie
Illustration 4
Poussez les dispositifs de verrouillage de la batterie vers l'extérieur. Dégagez la batterie de son support.
L'alimentation s'effectue désormais uniquement par le bloc d'alimentation.

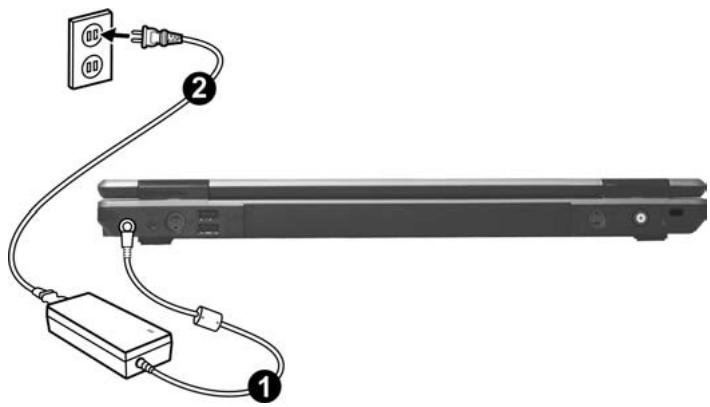

Alimentation
L'ordinateur portable est équipé d'un câble secteur et d'un bloc d'alimentation universel, auto-adaptable. Le bloc d'alimentation peut : gérer toutes les tensions constantes comprises entre 100 et 240 Volts.
Utilisez le bloc d'alimentation comme suit :
- Raccordez le bloc d'alimentation à la prise DC IN située sur le côté de l'ordinateur.
- Raccordez le câble secteur au bloc d'alimentation.
- Raccordez le câble secteur à une prise.
L'ordinateur portable peut être mis en service soit par batterie, soit par secteur. La première mise en service s'effectue avec le bloc d'alimentation. Utilisez uniquement le bloc d'alimentation fourni. Veillez à utiliser un bloc d'alimentation adéquat pour ne pas endommager l'ordinateur.
Les pièces du bloc d'alimentation ne nécessitant aucun entretien.
NE JAMAIS OUVRIR LE BLOC D'ALIMENTATION!
DANGER DE MORT!
Mise sous tension de l'ordinateur
Les préparatifs sont à présent terminés. Activez à présent le bouton marche/arrêt pour permettre l'ordinateur portable sous tension.
Conseil :
En cas de panne du programme ou du système, actionnez les touches : Ctrl + Alt + Suppr. Cette manipulation permet, dans la plupart des cas, de quitter uniquement la tâche qui ne répond plus ou bien de redémarrer l'ordinateur (démarrage à chaud). Si cette méthode ne fonctionne pas, appuyez sur le bouton marche/arrêt pendant quatre secondes au moins pour éteindre l'ordinateur. Vous pouvez ensuite le redémarrer normalement (démarrage à froid).
Remarque:
Avec les systèmes d'exploitation Microsoft® Windows, vous devriez toujours éteindre l'ordinateur comme suit :
Cliquez sur le bouton « Démarrer » Sélectionnez « Arrêter » Cliquez sur « OK »
Vous éviterez ainsi tout problème au niveau du disque dur ou du système d'exploitation.
Dès que l'ordinateur est sous tension, le bouton marche/arrêt peut remplir plusieurs fonctions selon les réglages d'énergie.
Si vous appuyez sur le bouton marche/arrêt, l'ordinateur s'éteint.
Illustration 5
Le système d'exploitation est installé après la première mise sous tension. Veuillez suivre les instructions correspondantes.
Après l'installation et le redémarrage, l'ordinateur est prêt à l'emploi.
Vous pouvez modifier la résolution, l'intensité et l'apparence du bureau dans les fonctions graphiques de base.
Vous trouvez de plus amples informations à ce sujet dans les consignes d'installation.
Gestion de la consommation
Votre système est compatible avec le système économiseur d'énergie ACPI.
Sur les systèmes Microsoft® Windows®, les réglages standard de gestion de la consommation sont disponibles sous : Pour toute question, consultez les utilisateurs Microsoft® Windows®.
Vous pouvez par exemple régler individuellement le comportement des différents niveaux de charge de la batterie.
Veille : - consommation de courant minime -
L'écran s'assombrit et le disque dur s'arrête. La DEL d'alimentation clignote. Il suffit d'une simple pression sur le bouton marche/arrêt pour que l'ordinateur soit de nouveau opérationnel. L'utilisateur doit à nouveaux s'enregistrer.
Sommeil : - sans adaptateur, pas de consommation électrique -
L'état d'exploitation actuel est enregistré sur le disque dur ; l'ordinateur est mis hors tension. L'ensemble des documents et des applications ouvertes sont de nouveau et tout à fait normalement à disposition lors de la réactivation de l'appareil.
Vous pouvez éviter toute consommation d'énergie en mettant l'ordinateur portable hors tension et en coupant le réseau (en tirant sur la fiche secteur du bloc d'alimentation).
- Remarques concernant l'ExpressCard:
Ne jamais retirer une ExpressCard lorsque le système est en mode veille. Cela entraîne la désactivation du logement et donc la modification de la configuration système. Cela peut entraîner des erreurs lors du prochain démarrage de l'ordinateur.
Vue de gauche
Les orifices de ventilation et d'aération ne doivent en aucun cas être obstrués. Vous risqueriez de provoquer une surchauffe de l'appareil.
(1) Port DVI-I (2) Prise modem (3) Port de réseau local (4) Logement ExpressCard
Vue de droite
Lecteur optique Ports USB
Vue de devant
Illustration 8
(1) Verrouillez l'écran LC (2) (pas de fonction) (3) Logement de carte mémoire (4) Port FireWire (5) Prise microphone (6) Prise d'entrée audio (7) Prise de sortie audio
Vue de derrière
Illustration 9
(1) Prise adaptateur secteur (2) Sortie S-Viséo (3) Ports USB (4) (pas de fonction) (5) Port antenna TV (option, disposable prochainement) (6) Verrou Kensington et dispositif anti-vol
Vue de dessous
Les orifices de ventilation et d'aération ne doivent en aucun cas être obstrués. Vous risqueriez de provoquer une surchauffe de l'appareil.
Illustration 10
(1) Batterie (2) Caisson de basse (3) Couvercle disque dur et carte Bluetooth (4) Logement RAM (5) Logement carte WLAN (6) Logement carteTV (option, disponible prochainement) (7) UC
Explication des voyants DEL
Illustration 11
(1) Témoin d'alimentation (2) Niveau de batterie (3) Accès au lecteur (4) Verr. Num. (5) Verr. Maj. (6) WLAN
Tableau 1
| Symbole | Signification |
| D/ | Devient bleu lorsque l'ordinateur est mis sous tension. Clignote en bleu lorsque l'ordinateur est en mode veille. |
| +/- | Devient rouge pendant le chargement de la batterie. Clignote en rouge lorsque la batterie est presque épuisée. |
| ®/® | S'allume ou clignote lors de l'accès au lecteur optique ou au disque dur. |
| 1 | S'allume lorsque le mode Verr. num est activé. |
| A | S'allume lorsque Verr. maj. est activé. |
| Y | S'allume lorsque le réseau local sans fil est activé. |
Touches de raccourci
combinaisons de touches rapides avec une fonction particulière
Pour activer les touches de raccourci, appuyez sur la touche Fn tout en enfonçant la touche complémentaire souhaitée. Avec certaines fonctions, il peut être nécessaire d'installer un pilote ou d'autres logiciels. Reportez-vous à la section 'Instructions d'installation'.
Tableau 2
| Touches | Signification |
| Fn + F1 | Active/désactive le réseau sans fil (WLAN). |
| Fn + F3 | Baisse le volume. |
| Fn + F4 | Augmente le volume. |
| Fn + F5 | Permute entre l'écran LC/la sortie DVI/I'écran LC + sortie DVI/la sortie TV/I'écran LC + sortie TV. |
| Fn + F6 | Réduit la luminosité de l'écran LCD. |
| Fn + F7 | Augmente la luminosité de l'écran LCD. |
| Fn + F10 | Active/désactive le haut-parleur. |
| Fn + F11 | Allume/éteint l'écran LC. |
| Fn + F12 | Active/désactive le mode économique d'énergie. |
Bouton écoénergie
Le bouton écoénergie est situé à côté du bouton marche/arrêt, au-dessus du clavier. En mode écoénergie, la vitesse du processeur et la luminosité de l'écran sont réduites afin de prolonger la durée de vie de la batterie. Le mode écoénergie est uniquement disponible lorsque l'ordinateur portable est alimenté par la batterie.
Illustration 12
Clavier
Le clavier de votre portable compte toutes les fonctions d'un clavier compatible AT normal, ainsi que certaines options :
Machine à écrire
Ces touches correspondent à celles d'une machine à écrire.
Touches de fonction
Sur de nombreux systèmes d'exploitation (et applications), ces touches permettent d'accéder à des fonctions spéciales. Vous trouvez de plus amples informations à ce sujet dans les manuels correspondants.
Touches spéciales
Ces touches (et les combinaisons de touches) permettent de commander diverses fonctions matérielles.
Illustration 13
(1) Zone machine à écrire avec touche Windows® (2) Touches de fonction : pour en savoir plus sur les fonctions, reportez-vous au tableau 2 (touches de raccourci) (3) Touche Fn (4) Touches fléchées (5) Pavé numérique (appuyez sur la touche Verr. Num. pour activer cette zone)
Pavé tactile
Le système configure automatiquement le pavé tactile intégré. Dans la mesure où vous utilisez Microsoft® Windows®, aucun pilote ne doit être installé pour les fonctions de base. Si vous souhaitez utiliser les fonctions avancées, vous trouverez les pilotes correspondants sur le CD des utilisaires. Veuillez suivre les instructions de la section « Informations relatives à l'installation »
(1) Fenêtre de détection (2) Bouton gauche de la souris (3) Bouton droit de la souris (4) Zone de défilament : fonctionne comme une molette de souris
Note à l'attention des gauchers : La plupart des systèmes d'exploitation permettent d'inverser les boutons de la souris.
Illustration 14
Manipulation du pavé tactile
(1) Sélectionner (2) Sélectionner, déplacer et relâcher (« Drag'n Drop ») (3) Double-clique : pour lancer/ouvrir des fichiers (4) Faire défilier
Lorsque vous utilisez le pavé tactile, vos doigts comme le pavé doivent être propres et secs. Le pavé tactile réagit en fonction des mouvements du doigt. Plus le contact est léger, plus la réaction sera optimale. Les mouvements brusques n'amélioreront pas la précision.
Le lecteur optique
Pour insérer un CD/DVD, appuyez sur le bouton d'éverrouillage situé sur la face avant du lecteur.
Illustration 15
Insérez le CD/DVD avec l'étiquette orientée vers le haut puis poussez doucement.
Poussez le plateau jusqu'à la butée. Le CD/DVD peut être lu.
Certains CD démarrent automatiquement. Ainsi, la lecture des programmes d'installation ou des CD musicaux démarre automatiquement après leur insertion.
Le logement expresscard
L'ordinateur est équipé d'un logement pour ExpressCard. D'une largeur de 54 mm, ce logement convient aux cartes d'extension ExpressCard/34 et ExpressCard/54.
Pour introduire une ExpressCard, insérez-la dans le logement jusqu'à ce que vous entendiez un clic d'enclenchement. Effectuez les connexions souhaitées (par exemple, une connexion réseau). Reportez-vous à la documentation de la carte.
Pour retirer l'ExpressCard, poussez-la délicatement vers l'intérieur. Le dispositif de verrouillage s'est ainsi relâché, libérant l'ExpressCard.
Illustration 16
Modem de données/télécopie
Le système configure automatiquement le modem analogue intégré. Pour utiliser les fonctions du modem, connectez la prise du modem à une prise de téléphone analogique (non RNIS) par le biais du câble téléphonique.
Utilisation conforme aux stipulations :
Le modem peut être raccordé à toutes les prises analogiques (TBR 21) en Europe.
Son utilisation est exclusivement réservée à la communication de données.
N'essayez pas de raccorder le modem à une prise téléphonique RNIS! Vous risqueriez de déterminer l'ordinateur.
Illustration 17
Port LAN
L'adaptateur de réseau intégré permet de relier votre ordinateur à un réseau 10/100 Mbps ou à une connexion Internet DSL.
Cette connexion est établie par le biais d'un câble de réseau Ethernet avec fiches RJ-45. On les branche à l'ordinateur et à un concentrateur de réseau ou à une prise DSL.
En aucun cas vous ne devez confondre la fiche RJ-45 d'une ligne réseau avec une prise RNIS! N'essayez JAMAIS de raccorder l'adaptateur LAN à une prise téléphonique RNIS.
Vous risqueriez de déterminer l'ordinateur.
Illustration 18
Restauration des pilotes
Votre système est pourvu d'une pré-charge à la livraison. C'est-à-dire que toutes les données et tous les pilotes nécessaires ou utiles au système se trouvent déjà sur le disque dur. En cas de suppression et/ou de formatage de votre disque dur, les pilotes requis sont enregistrés sur le CD des utilisaires fourni avec l'ordinateur. Une fois que vous avez réinstallé le système d'exploitation (par exemple à l'aide du CD de récapération), votre portable est de nouveau prêt à fonctionner.
Le CD des utilisateurs
Le CD des utilisateurs démarre automatiquement dès qu'il est inséré dans le lecteur. Si ce n'est pas le cas, accédez au < Poste de travail > puis au < lecteur de CD-ROM > et cliquez sur le fichier « utility.exe »
Dans la section consacrée aux pilotes, sélectionnez le pilote à installer.
Recommandation: installez tous les pilotes de la liste, de haut en bas.
En outre, il est possible d'installer ultérieurement les fonctions avancées sous la section « Utilitaires »
Suivez les instructions du menu associé au CD des utilisaires.
Configuration de la résolution
Une fois le pilote graphique installé, vous pouvez configurer la résolution sur la qualité souhaitée (de 1440 × 900 ).
Pour ce faire, procédez comme suit :
Cliquez avec le bouton droit sur une zone libre du bureau et sélectionnez.
Dans la fenêtre « Propriétés d'affichage », sélectionnez l'onglet « Paramètres »
Vous pouce ajuster la résolution sur la qualité souhaitée.
Cliquez sur pour valider la résolution.
Processeur et plateforme
- Processeur Intel® Core™2 Duo T7200 Package μFC -PGA Intel® 945PM et ICH7M
Mémoire de travail
- Possibilité d'augmenter la mémoire principale jusqu'à 2 Go DDR2 SDRAM (Seul un spécialiste qualifié est habilité à augmenter la mémoire principale)
- Deux prises SODIMM DDR2-533/667
Écran et vidéo
- Écran 17 pouces WXGA-TFT. Résolution assistée de 1440 × 900 avec maxi. 16,7 millions de couleurs
- Carte graphique: ATI Mobility™ Radeon® X1600 avec mémoire graphique de 256 Mo
- Moniteur à cristaux liquides LCD/externe simultané
- Moniteur externe : Prise en charge 1600 × 1200 et 16,7 millions de couleurs maxi.
Espace mémoire
Un disque dur SATA (2,5 pouces, 9,5 mm) - Un lecteur optique interne - Un logement pour carte mémoire MultimediaCard (MMC), SecureDigital Card (SD), Memory Stick (MS) et MS Pro
- Interface Audio avec support AC3 Haut-parleurs stéréo et caisson de basse intégrés
Communications
- Fonction Fast Ethernet pour réseaux 10/100 Mbps, intégrée
- MiniCard pour réseau sans fil 802.11a+b+g (en option) Modem logiciel de données/fax grande vitesse 56Kbps V.90 (MDC)
- Bluetooth (en option)
Périphériques de saisie
- Clavier Microsoft® Windows® à 100 touches
- Pavé tactile ergonomique
Ports
Un port DVI-I Une sortie TV S-Video - Un port antenna TV (option, désactivable prochainement) - Une prise micro (autre fonction : prise de sortie pour les haut-parleurs centraux) - Un port d'entrée de ligne (autre fonction : prise de sortie pour les haut-parleurs arrières) - Un port de sortie stéréo/SPIDF (autre fonction : prise de sortie pour les haut-parleurs avant) - Quatre ports USB (v2.0) Un port IEEE 1394 (FireWire/i.Link) - Prise téléphonique standard (RJ-11) - Prise réseau standard (RJ-45) - Port d'entrée de courant continu - Un logement ExpressCard (54 mm)
Alimentation
- Batterie principale Li-Ion 4400 mAh Adaptateur de courant alternatif 100-240 V, CA 50-60 Hz, 90 W
- Rechargement Système arrêté : 3 heures (95 %)
Système sous tension : 5 heures (95 %)
- Gestion de la consommation ACPI entièrement prise en charge, veille-disque, veille-RAM
Système d'exploitation
Système d'exploitation Microsoft® Windows® XP
Caractéristiques supplémentaires
280 (P) × 393 (L) × 22-33 (H) mm - Poids 3,5 kg environ (selon le modèle) - Température en exploitation : de 0 à 35 °C - Humidité relative : de 10 à 90 % HR - Température de stockage : de -20 à +60 °C
Localisation et réparation des pannes
Si un problème survient pendant l'utilisation de l'ordinateur, lisez tout d'abord les informations suivantes pour résoudre l'incident. Si le problème persiste, mettez tout d'abord le système hors tension pendant quelques minutes, puis redémarrez-le. Toutes les données non sauvegardées seront alors perdues, mais le système fonctionnera peut-être à nouveau. Adressez-vous ensuite à votre revendeur ou à la personne chargée du SAV.
Problème possible :
- Il n'y a pas de batterie ou celle-ci n'a pas été correctement installée.
Remarque :
Le voyant de service ne s'allume pas.
Solution :
- Vérifiez que la batterie se trouve bien dans le logement prévu à cet effet et qu'elle est installée correctement. Assurez-vous que les contacts de la batterie sont bien montés directement.
- Connectez l'ordinateur portable au bloc d'alimentation afin de charger la batterie (si disponible).
Problème possible :
- Niveau de charge faible de la batterie.
Remarque :
L'indicateur de la batterie clignote.
Solution :
- Utilisez l'ordinateur avec l'adaptateur secteur. Si le système ne démarre pas immédiatement, éteignez l'ordinateur puis redémarrez.
Problème possible :
Le mode économique d'énergie est activé.
Remarque :
Le voyant du mode veille s'allume.
Solution :
Activez le bouton marche/arrêt.
Problème possible :
L'écran n'est pas correctement réglé.
Solution :
- Appuyez sur la barre d'espacement à plusieurs reprises si besoin est.
- Si un moniteur externe est raccordé, mettez-le sous tension.
Problème possible :
- Un autre type d'écran que celui fourni est paramétré dans le système.
Solution :
- Appuyez sur la combinaison de touches Fn + F5.
- Si un moniteur externe est raccordé, connectez-le à une source de courant et mettez-le sous tension. Vérifiez également les paramètres de luminosité et de contraste (vous trouvez d'autres informations à ce sujet dans le manuel d'entretien complet).
Problème possible :
- Une fonction d'économie d'énergie a été déclenchée.
Remarque :
L'écran s'éteint.
Solution :
- Appuyez sur une touche ou appuyez sur le bouton de mise en service, si tous les voyants d'état sont éteints.
Problème possible :
- Une erreur logicielle a provoqué une panne du système.
Solution :
- Vous trouvez de plus amples informations dans le manuel d'utilisation du système d'exploitation.
- Si vous n'arrivez pas à résoudre le problème, redémarrez le système. Cette opération entraîne malheureusement la perte de toutes les données non sauvegardées! Si cette solution n'est pas conduisante, éteignez brievement l'ordinateur puis rallumez-le.
À chaque démarrage du système, un test automatique (POST) a lieu. Si une erreur survient, un message d'erreur s'affiche et donne une brève description du problème.
Adaptateur secteur 109 Alimentation 122 B Batterie 112 Bloc d'alimentation 107 Bluetooth 112 Bouton ecoenergie 105 C Cable de réseau Ethernet 118 Caisson de basse 112 Caracteristiques Techniques 121 carte mémoire 111 CD des utilaitaires 119 Clavier 105 Collecte des déchets 95 Ctrl + Alt + Suppr 108 D Droits de garantie 96 E Écran LC 105 Emballage d'origine 103 Équipment à la livraison 103 G Garantie 92 Gestion de la Consommation 109 H Haut-parleur 114 Haut-parleurs 105 Humidité 95 Information relatives à l'Installation...... 119
Liquide 96 Logement carte TV 112 Logement carte WLAN 112 Logement RAM 112 Machine à écrire 115 Microphone 105 Modem de Données/Télécopie 118 Mouvements du doigt 116 Nettoyage 96 Options d'énergie 109 Pavé tactile 105 Personne qualifiée 96 Pilotes 119 Ports USB 112 Port antenna TV 112 Port FireWire 111 Port LAN 118 Prise d'entrée audio 111 Prise de sortie audio 111 Prise du modem 118 Prise microphone 111 Prise RNIS 118 Rayonnement du soleil 95 Réparation des Pannes 125 Réseau 118 Réseau sans fil 114 Restauration des Pilotes 119
Sommeil 109 Sortie S-Video 112 Système d'exploitation 108 Système économique d'énergie ACPI.109
Touches 114 Touches de fonction 115 Touches spéciales 115 Touche marche/arrêt 108
UC 112
Veille 109 Verrou 105 Verrou Kensington 112 Vibrations 95
WLAN 113,114
