MODE D'EMPLOI RM4200 DOMETIC

Pensez aux enfants !

Lors de la mise au rebut du réfrigérateur, démonter toutes les portes mais laisser les grilles en place à l'intérieur de l'appareil. On exclut ainsi tout risque d'asphyxie ou d'enfermement involontaire.

Votre réfrigérateur est équipé d'une soupape à gaz (A), qui possède une position de réglage additionnelle pour le fonctionnement au gaz. Cela vous permet de régler plus précisément la température en mode gaz.

Avant d'enclencher le fonctionnement au gaz :

1. Ouvrez la valve de fermeture de la bouteille de gaz (sans oublier de vérifier que le contenu de gaz est suffisant), ainsi que le robinet d'arrêt équipant éventuellement l'installation.
2. Contrôlez que les interrupteurs secteur et alimentation 12 V sont à l'arrêt.
3. Ouvrez l'alimentation gaz en appuyant sur le bouton (D) figure 3 et en le tournant dans la position ouverte.
4. Tournez le bouton du thermostat (E) sur la position correspondant à la température la plus BASSE (froid maximum).
5. Enclenchez l'interrupteur (F). Le voyant lumineux qu'il comporte va alors clignoter, indiquant que des étincelles sont produites au niveau du brûleur.
6. Appuyez sur le bouton (D) pour enclencher la sécurité d'allumage et permettre au gaz d'arriver jusqu'au brûleur.
7. Lorsque la flamme est allumée, la production d'étincelles cesse automatiquement et l'interrupteur s'arrête de clignoter.
8. Maintenez le bouton (D) enfoncé pendant 10 à 15 secondes pour empêcher la sécurité d'allumage d'intervenir et de couper le gaz, puis relâchez le bouton.

Pour arrêter le fonctionnement au gaz, mettez le bouton (D) sur la position "●" et mettez également l'interrupteur (F) sur "0".

Le réfrigérateur est équipé d'un éclairage DC. L'éclairage du compartiment réfrigéré s'allume automatiquement lorsque la porte s'ouvre. S'il est nécessaire de remplacer une ampoule, procédez comme suit :

1. Débrancher la fiche de la prise secteur. Déposer le capot de protection de l'ampoule en faisant levier avec un petit tournevis entre celui-ci et le boîtier de la lampe.
2. Tourner l'ampoule vers la droite et la retirer.
3. Mettre en place une nouvelle ampoule et la tourner vers la gauche.
4. Remettre en place le capot de protection sur le boîtier de lampe.

Nous vous félicitons d'avoir choisi ce réfrigérateur et espérons que vous en serez pleinement satisfait. Mais tout d'abord, quelques petits conseils :

Avant d'utiliser votre réfrigérateur, veuillez lire attentivement les directives suivantes.

D'autre part, pour qu'il fonctionne dans des conditions d'efficacité et d'économie, il est indispensable de respecter les conseils d'installation et d'utilisation.

Ce réfrigérateur est prévu pour une installation à l'intérieur d'une caravane ou d'un camping-car.

L'utilisation à bord de bateaux est par contre déconseillée, de sorte que la garantie serait caduque dans un tel cas. Electrolux est toutefois en mesure de proposer d'autres modèles spécifiques conçus pour l'installation à bord de bateaux.

Dégâts éventuels en cours de transport

Vérifiez au déballage que le réfrigérateur est en parfait état.

Les dégâts éventuellement subis pendant le transport doivent être signalés au responsable de ce transport le plus rapidement possible, au plus tard dans les sept jours suivant la date de livraison.

Plaque signalétique

Contrôlez sur la plaque signalétique que le modèle livré est le bon.

La pression de gaz correcte est de 30 mbar.

La plaque signalétique est fixée à l'intérieur du réfrigérateur. Son contenu est normalement le suivant :

Modèle RM

N° de produit

Numéro de série

Ces renseignements étant nécessaires au cas où vous auriez besoin de contacter le service après-vente, il peut être utile de les noter ici.

Table des matières

UTILISATION 14

COMMANDES. 14

MISE EN MARCHE

UTILISATION EN HIVER 14

RÉGLAGE DE LA TEMPÉRATURE 14

SÉCURITÉ TRANSPORT.

STOCKAGE DES ALIMENTS 15

FABRICATION DE GLAÇONS 15

DEGIVRAGE 15

NETTOYAGE 15

ARRÊT DU RÉFRIGÉRATEUR.

EN CAS DE PANNE 15

ENTRETIEN 16

QUELQUES CONSEILS UTILES.

GARANTIE 16

SERVICE APRÈS-VENTE 16

CARACTÉRISTIQUES TECHNIQUES

INSTALLATION

INVERSION DES GONDS

PANNEAU DE PORTE 17

ENCASTREMENT 17

VENTILATION DU GROUPE 17

RACCORDEMENT GAZ 18

BRANCHEMENT ÉLECTRIQUE

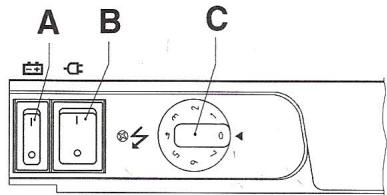

Commandes

Le réfrigérateur peut fonctionner sur secteur, en 12 V ou au gaz liquéfié. Pour passer de l'un à l'autre de ces modes d'alimentation, il convient d'utiliser les commandes (fig. 3).

Deux interrupteurs à bascule permettent de sélectionner la tension d'alimentation désirée, 220/240 V (B) ou 12 V (A). En alimentation sur secteur, la température du réfrigérateur est régulée par un thermostat (C).

L'alimentation au gaz est mise en route en tournant le bouton (D).

Le réfrigérateur est muni d'une sécurité qui coupe automatiquement l'arrivée de gaz en cas d'extinction de la flamme. Cette sécurité peut être déclenchée manuellement en appuyant sur la commande (D).

Sur le modèle RM 4201/11, la flamme est allumée par un dispositif électronique, qui la surveille ensuite et la rallume en cas d'extinction accidentelle. Cela exige toutefois que l'interrupteur à bascule (E) soit en position "marche" lorsque le réfrigérateur fonctionne au gaz.

Un voyant lumineux sur l'interrupteur clignote lorsque l'allumeur automatique essaie d'allumer le brûleur. Hormis ce cas, ce voyant est normalement éteint.

Le modèle RM 4200/10 est équipé d'un allumeur piézo-électrique. Il suffit de presser sur le bouton (F) pour produire des étincelles au-dessus du brûleur.

Un œilleton, au fond du réfrigérateur, à gauche, permet de contrôler la flamme. Lorsque celle-ci est allumée, une lueur bleue est visible dans l'œilleton (RM 4200/10).

Mise en marche

Les numéros de repérage renvoient à la figure 3.

Attention !

N'utilisez qu'une seule source d'alimentation à la fois.

Fonctionnement au gaz liquéfié

Lors de la première utilisation du réfrigérateur ou à la suite d'une réparation ou d'un changement de la bouteille de gaz par exemple, il peut avoir pénétré de l'air dans le circuit de gaz. Il convient alors de chasser cet air en mettant en marche un court instant le réfrigérateur et les autres appareils à gaz éventuellement desservis par le même circuit, afin que la flamme puisse s'allumer sans difficulté.

Avant d'enclencher le fonctionnement au gaz :

1. Ouvrez la vanne de fermeture de la bouteille de gaz (sans oublier de vérifier que le contenu en gaz est suffisant), ainsi que le robinet d'arrêt équipant éventuellement l'installation.
2. Contrôlez que les interrupteurs secteur et alimentation 12 V sont à l'arrêt.

Dans le cas d'un réfrigérateur modèle RM 4201/11, procédez comme suit :

1. Mettez le sélecteur gaz (D) dans la position "max".
2. Actionnez l'allumeur électrique (E). Vous entendez alors un tic-tac et le voyant lumineux commence à clignoter.
3. Appuyez sur la commande du dispositif de sécurité (D).
4. Lorsque le voyant cesse de clignoter, la flamme est allumée.
5. Maintenez enfoncé le bouton du dispositif de sécurité pendant encore 10 à 15 secondes.

Dans le cas d'un réfrigérateur modèle RM 4200/10, procédez comme suit :

1. Mettez le sélecteur gaz (D) dans la position "max".
2. Appuyez sur la commande du dispositif de sécurité (D) et maintenez-la enfoncée tandis que vous appuyez à plusieurs reprises sur le bouton de l'allumeur piézoélectrique (F).
3. Vérifiez l'allumage du brûleur dans l'œilleton.
4. Maintenez la commande du dispositif de sécurité enfoncée pendant encore 10 à 15 secondes.
5. Relâchez cette commande et contrôlez à nouveau que la flamme est allumée.

Pour arrêter le fonctionnement au gaz, tournez le bouton (D) sur la position ● et mettez également (le cas échéant) l'interrupteur (E) sur 0.

Alimentation secteur (220/240 V)

• Coupez l'alimentation gaz ou 12 V selon le cas.
• Tournez le bouton (C) du thermostat sur la position correspondant à la température la plus BASSE (froid maximum).
• Enclenchez l'interrupteur (B) sur la position I.

Alimentation 12 V

Le fonctionnement en alimentation 12 V ne doit être utilisé que durant les trajets (lorsque le moteur du véhicule est en marche), sinon la batterie ne tarderait pas à se décharger.

• Coupez, le cas échéant, l'alimentation gaz.
• Mettez l'interrupteur à bascule 220/240 V (B) sur 0 et l'interrupteur à bascule 12 V (A) sur I.

ATTENTION : Nous recommandons de couper l'alimentation en gaz en cours de trajet et de brancher le réfrigérateur sur le circuit 12 V.

Utilisation en hiver

Contrôlez que les grilles de ventilation et l'orifice d'évacuation des gaz de combustion ne sont pas obturés par la neige, les feuilles mortes, etc.

La grille de ventilation ELECTROLUX modèle A 1609 (fig. 2) peut être équipée de volets spéciaux pour l'hiver, modèle WA 111, pour protéger le groupe frigorifique de l'air extérieur trop froid. Ces volets peuvent être mis en place lorsque la température extérieure descend au-dessous de 10°C et doivent l'être obligatoirement au-dessous de 0°C.

Nous recommandons également de monter ces volets lorsque le véhicule est remisé pour l'hiver.

Réglage de la température

Les numéros de repère renvoient à la fig. 3. Une fois mis en marche, le réfrigérateur demande plusieurs heures pour atteindre la température désirée.

En alimentation sur secteur, la température du réfrigérateur est réglée par un thermostat, dont le bouton (C) doit être mis sur la position 3-5. Si vous désirez une température plus basse, choisissez alors un chiffre plus élevé.

En alimentation 12 V, le groupe frigorifique fonctionne en permanence.

Pour enclencher le fonctionnement au gaz liquéfié, le bouton (D) doit toujours être préalablement dans la position "max". Si la température ambiante dépasse 25°C et/ou si la porte du réfrigérateur est ouverte fréquemment, ce bouton est alors à laisser dans cette position. Au-dessous de 25°C, mettez le bouton sur "mid", et au-dessous de 10°C sur "min", afin d'éviter que la température à l'intérieur du compartiment principal ne descende au-dessous de zéro.

Sécurité transport

Assurez-vous que la sécurité transport est verrouillée lorsque la caravane roule.

La sécurité transport située au-dessus de la porte a deux positions. L'une permet de maintenir la porte hermétiquement fermée, tandis que l'autre est une position d'aération qui laisse la porte légèrement entrouverte lorsque le réfrigérateur ne sert pas (figure 1).

Stockage des aliments

Placez toujours les aliments dans des récipients couverts et ne les mettez pas dans le réfrigérateur alors qu'ils sont encore chauds ; laissez-les d'abord refroidir.

Ne jamais conserver dans le réfrigérateur des produits susceptibles de dégager des gaz inflammables.

Le conservateur 2 étoiles ( ) est prévu pour le stockage de surgelés et la fabrication de glaçons. Il ne doit par contre pas être utilisé pour congeler des aliments frais.

Ne jamais placer de bouteilles ou de boîtes contenant des boissons gazeuses dans le conservateur ; elles risqueraient d'éclater sous l'effet du gel.

La plupart des aliments surgelés peuvent être stockés dans le conservateur pendant environ un mois. La durée de stockage peut toutfois varier d'un produit à l'autre, c'est pourquoi il est important de respecter les délais indiqués sur les emballages.

Fabrication de glaçons

Le meilleur moment pour fabriquer des glaçons est la nuit, où la charge imposée au réfrigérateur est minimale et où la réserve de puissance du groupe frigorifique est maximale. Remplissez le tiroir à glace à ras bord d'eau potable et posez-le sur l'étagère du compartiment de congélation.

Pour accélérer la fabrication de glaçons, il est possible de verser une ou deux cuillères à soupe d'eau sur l'étagère même, pour améliorer ainsi le contact entre cette étagère et le tiroir à glace. Si l'on dispose de plusieurs tiroirs à glace, ce peut être une bonne formule que de fabriquer une réserve de glaçons que l'on stocke ensuite dans le compartiment de congélation pour les utiliser le moment venu.

Dégivrage

Il se forme progressivement sur les surfaces réfrigérantes une couche de givre qu'il ne faut pas laisser devenir trop épaisse, car elle fait alors office de couche isolante nuisant à l'efficacité du réfrigérateur.

Contrôlez la formation de givre une fois par mois et dégivrez lorsque la couche atteint une épaisseur de 3 mm.

Pour dégivrer, arrêtez le réfrigérateur et videz-le de son contenu, sans oublier le bac à glace.

Il est évidemment possible d'accélérer le dégivrage en remplissant le bac à glace d'eau chaude et en le plaçant à l'intérieur du réfrigérateur.

N'essayez pas par contre de dégivrer plus vite en utilisant un appareil de chauffage électrique, qui risquerait d'endommager les surfaces en matière plastique de l'intérieur du réfrigérateur. Il ne faut pas non plus gratter le givre avec un ustensile tranchant.

L'eau de dégivrage s'écoule par un conduit dans le bac d'évaporation situé au dos du réfrigérateur où elle s'évapore automatiquement. Le dégivrage achevé, essuyez et séchez l'intérieur du réfrigérateur, puis remettez-le en marche.

Remettez en place les aliments, mais attendez pour fabriquer des glaçons que le réfrigérateur soit à nouveau suffisamment froid.

Nettoyage

Nettoyez régulièrement .

Utilisez un chiffon légèrement imbibé d'une solution de bicarbonate de soude, à raison d'une cuillerée à café dans un litre d'eau chaude, pour nettoyer et les accessoires.

Ne jamais utiliser de détergents, de poudre à récurer ou de cires liquides fortement aromatisées , car ceux-ci pourraient endommager les surfaces de l'appareil ou y laisser une odeur persistante.

Essuyez également l'extérieur de temps en temps avec un linge humide imbibé d'une petite quantité de détergent, à l'exception toutefois du joint d'étanchéité de la porte, qui doit être uniquement nettoyé à l'eau et au savon, puis séché avec soin.

Si vous ne comptez pas utiliser le réfrigérateur pendant un certain temps :

1. Mettez les interrupteurs électriques sur 0.
2. Mettez le robinet de gaz (D) sur 0.
3. Fermez le robinet d'arrêt équipant le circuit de gaz qui alimente le réfrigérateur.
4. Videz le réfrigérateur. Dégivrez et nettoyez-le comme indiqué plus haut, puis laissez la porte du réfrigérateur et celle du conservateur entrouvertes en utilisant la sécurité de transport.
5. Contrôlez que l'éclairage intérieur est éteint (sur les modèles qui en sont équipés).

Si le véhicule est remisé pour une assez longue période (durant les mois d'hiver par exemple), il est recommandé de munir les grilles de ventilation de volets WA 111, fig. 2.

En cas de panne

Contrôlez les points suivants avant de demander l'intervention d'un technicien :

1. Les directives de mise en marche ont-elles été suivies à la lettre ?
2. Le réfrigé ? Figure 2.
3. Est-il possible de mettre le réfrigé ?
4. Si le réfrigé , contrôlez que :
5. la bouteille de gaz n'est pas vide;
6. tous les robinets et vann
7. Si le réfrigérateur ne fonctionne pas en alimentation 12 V, contrôle que:
8. le réfrigerateur est relié à une source d'alimentation 12 V;
9. le fusible situé sur le circuit 12 V est intact;
10. la batterie n'est pas à plat.
11. Si le réfrigerateur ne fonctionne pas en alimentation secteur, contrôle que:
12. Le réfrigé Le fusible de ligne est intact.

Si la production de froid est insuffisante, la raison peut être l'une des suivantes :

1. La ventilation ne s'effectue pas correctement, du fait de la présence d'objets étrangers obstruant les orifices de circulation d'air.
2. L'évaporateur est couvert d'une épaisse couche de givre.
3. Le réglage de la température est incorrect.
4. La pression de gaz est incorrecte (vérifiez le détendeur sur la bouteille de gaz).
5. La température ambiante est trop élevée.
6. Une quantité excessive d'aliments a été mise en même temps dans le réfrigérateur.
7. La porte n'est pas bien fermée ou le joint est défectueux.
8. Le réfrigérateur ne fonctionne pas sur plusieurs sources d'alimentation à la fois.

Si après ces contrôles le réfrigérateur ne fonctionne toujours pas, demandez l'intervention d'un technicien.

Le circuit frigorifique hermétique ne doit en aucun cas être ouvert, car il contient des produits chimiques corrosifs à haute pression.

Entretien

Vérifiez régulièrement le tuyau du gaz, pour vous assurer qu'il ne présente ni craquelures ni traces d'usure marquées. Vérifiez également que la date de péremption indiquée sur le tuyau n'est pas dépassée. Pour contrôler l'étanchéité des raccords, il est par ailleurs possible d'utiliser une solution d'eau savonneuse. Ne vous servez surtout pas d'une flamme. Si vous suspectez une fuite ou tout autre défaut, demandez l'intervention d'un technicien.

Brossez aussi de temps à autre le groupe frigorifique, au dos du réfrigérateur, mais en vous assurant préalablement que l'appareil est arrêté.

Nous recommandons d'autre part un contrôle annuel du réfrigérateur par un spécialiste.

Contrôlez que :

- le réfrigérateur ne fonctionne pas sur 12 V lorsque vous êtes en stationnement, au risque de décharger en peu de temps la batterie ; - le réfrigérateur est dégivré périodiquement ; - il est propre et sec, et que sa porte est laissée entrouverte lorsqu'il doit demeurer inutilisé pendant un certain temps ; - les liquides et aliments dégageant une forte odeur sont enfermés dans des récipients hermétiques ; - les ouvertures de ventilation ne sont pas obstruées ; - la porte est verrouillée avec la sécurité transport lorsque la caravane roule ; - le réfrigérateur fonctionne avec une seule source d'alimentation à la fois.

Garantie

Le réfrigérateur es d'un an, dans la mesure où il fait l'objet d'une utilisation normale et conforme aux directives générales d'utilisation et d'installation.

Il est égalemen européenne dans les conditions précisées dans la brochure fournie avec l'appareil.

Service après-vente

Pour les interventions de service après-vente et les pièces de rechange, veuillez vous adresser à votre distributeur ou bien téléphoner pour tous renseignements au Siège ELECTROLUX-LOISIRS, téléphone (16-1) 44 62 21 84.

Caractéristiques techniques

RM 42xx

Dimensions totales du réfrigérateur

Hauteur (commandes comprises) 618 mm

Largeur 486 mm

Profondeur (groupe frigorifique compris)

Dimensions d'encastrement

Hauteur 620 mm

Largeur 490 mm

Profondeur 450 mm

Volume

Brut 601

Net 51

Conservation. 61

Poids (sans emballage) : 21 kg

Alimentation électrique

Puissance absorbée : 220/240 V, 105 W.

12V 100W

Puissance absorbée, veilleuse 86 W

Consommation/24 h : 0,24 kg

Agent frigorigène : Ammoniac

Inversion des gonds

Pour modifier le sens d'ouverture de la porte, il convient d'inverser les gonds comme suit :

• Dévissez l'axe du gond supérieur, en faisant attention de ne pas égarer les rondelles/douilles. Décrochez la porte de l'axe du gond inférieur.
• Dévissez l'axe et remontez-le sur le gond du côté opposé.
• Dévissez la sécurité transport et remontez-la du côté opposé.
• Extrayez avec précaution obturant les trous de la sécurité transport (fig. 1).
• Échangez dans les trous libérés.
• Accrochez la porte sur l'axe inférieur et remontez l'axe supérieur, avec ses rondelles/douilles, à son nouvel emplacement. Vérifiez que la porte ferme bien et qu'elle est étanche sur tout son pourtour.

Panneau de porte

Le panneau de porte est facile à mettre en place ou à changer. Ce panneau doit avoir les dimensions suivantes : RM 42xx

Hauteur : 532 +/-1 mm

Largeur 453 +/-1mm

Épaisseur max. 3,8 mm

• Enlevez la porte, voir INVERSION DES GONDS.
• Retirez la bande décorative inférieure, puis enlevez le panneau en le faisant glisser vers le bas.
• Mettez le nouveau panneau en place en le faisant glisser le plus loin possible vers le haut.
• Remettez en place la bande décorative.

Encastrement

Le réfrigérateur est prévu pour une installation encastrée dans une caravane ou un camping-car. Les indications données ci-après concernent donc ce type d'utilisation.

Il faut éviter d'exposer le réfrigérateur à tout rayonnement de chaleur (ne pas l'installer par exemple sous un réchaud sans une isolation adaptée).

Le réfrigérateur doit être installé à bord du véhicule de telle sorte qu'il ne soit pas exposé à une influence thermique extérieure. Évitez si possible de le placer du même côté que la porte d'entrée, normalement orientée vers le sud en stationnement et souvent située sous un auvent qui gêne l'évacuation des gaz de combustion et de la chaleur sortant par les bouches de ventilation.

Il faut également éviter d'installer le réfrigérateur de manière que les grilles de ventilation soient masquées par la porte extérieure lorsque celle-ci est ouverte. Cela entraverait la ventilation et limiterait du même fait la production de froid de l'appareil.

La niche

Le réfrigérateur doit être encastré dans une niche dont les dimensions figurent dans les CARACTÉRISTIQUES TECHNIQUES.

Le fond de la niche doit être horizontal et lisse, afin de permettre de faire coulisser le réfrigérateur pour le mettre en place. Il doit également offrir une résistance suffisante pour supporter le poids de l'appareil. Il convient de munir la niche de tasseaux en bas, en haut et sur les côtés, complétés par un joint d'étanchéité élastique, voir fig. 4.

Engagez le réfrigérateur dans l'emplacement jusqu'à ce que son bord avant coïncide avec celui de l'emplacement. Il doit y avoir un espace libre de 10-20 mm derrière le groupe frigorifique.

Les parois latérales du réfrigerateur comportent quatre bagues plastiques avec vis permettant de fixer l'appareil dans la niche, voir fig. 8. Les parois latérales de la niche et/ou les tasseaux de renfort pour la fixation du réfrigerateur doivent être conçus de telle sorte que les vis ne bougent pas même lorsqu'elles sont soumises aux efforts que leur imposent les mouvements du véhicule en marche.

Lorsque le réfrigérateur est correctement positionné, vissez les vis, à travers son enveloppe extérieure, dans les parois de la niche. L'espace entre le réfrigérateur et la niche ne doit pas dépasser 3 mm de chaque côté. Si nécessaire, prévoyez des baguettes de remplissage ou similaires.

Note : C'est le seul mode de fixation autorisé. Les vis qui pénétreraient dans l'isolation du réfrigérateur en n'importe quel autre point risqueraient d'endommager les composants enrobés dans la mousse ou le câblage électrique.

Ventilation du groupe

Dans le cas de températures ambiantes élevées, le groupe frigorifique ne fonctionnera dans de bonnes conditions que s'il est correctement ventilé.

Le groupe frigorifique est ventilé par l'intermédiaire de deux ouvertures percées dans la paroi de la caravane (voir fig. 5), l'une en bas pour l'arrivée de l'air frais et l'autre en haut pour l'évacuation de l'air chaud.

Percez l'ouverture inférieure juste au-dessus du fond de l'emplacement et l'ouverture supérieure le plus haut possible au-dessus du condenseur (C) du groupe frigorifique, au minimum comme indiqué en Fig. 6b, mais de préférence comme indiqué en Fig. 6a.

Grilles de ventilation, fig. 2

Les ouvertures doivent être munies de grilles offrant une résistance suffisante à la chaleur.

Ces grilles doivent avoir une surface de passage libre d'au moins 250 cm². À noter que la surface effective diminue de 50 % si la grille est intérieurement doublée d'une moustiquaire.

Les bouches de ventilation doivent être munies de grilles A 1609 spécialement développées par Electrolux pour cette utilisation (voir D, fig. 6a), complétées de préférence par le châssis R 1610 (voir A, fig. 6a). Cela permet ainsi de les retirer facilement pour effectuer les contrôles ou les petites réparations sans être obligé de déposer le réfrigérateur.

Un trou d'un diamètre de 40 mm doit être fait sous le réfrigérateur, près du brûleur, dans l'éventualité d'une fuite pour permettre au gaz plus lourd que l'air de s'échapper.

Il convient de munir cette ouverture d'une toile métallique à mailles fines et d'un déflecteur oblique pour arrêter les projections de gravier, de boue, etc.

Évacuation des gaz de combustion

L'espace compris entre le réfrigérateur et la paroi du véhicule, voir Fig. 6a/b, est isolé de l'espace habité. De cette manière, il ne peut pas se produire de refoulement d'air froid (en hiver) qui chasse les gaz de combustion vers l'intérieur du véhicule. C'est pourquoi il n'y a pas besoin ici de l'orifice habituel d'évacuation des gaz, ceux-ci s'échappant par la grille de ventilation haute en même temps que l'air usé.

Note : Pour ce type de circuit de ventilation, on utilise le même type de grille en haut et en bas, c'est-à-dire sans manchon d'évacuation pour les gaz de combustion. Le té fourni avec le réfrigérateur n'est donc pas utile en l'occurrence.

Un déflecteur en aluminium (B), voir Fig. 6a/b, au-dessus du conduit d'évacuement (I) à l'intérieur de la niche, facilite l'évacuation de la chaleur.

Légendes de la fig. 6a/b :

A Chassis R 1610 pour grille de ventilation B Déflecteur C Condenseur (partie du groupe frigorifique) D Grille de ventilation A 1609 E Joint d'étanchéité

largeur 525 mm, N° de réf. Electrolux 295 1147-00

486 10

F Réfrigérateur G Tasseau en bois, env. 10 x 20 mm H Hauteur de niche

(voir CARACTÉRISTIQUES TECHNIQUES)

Conduit d'évacuement

Raccordement gaz

Le réfrigérateur est conçu pour fonctionner au gaz liquéfié, de type propane sous une pression de 37 mbars, et de type butane sous une pression de 28 mbars. Il n'est par contre pas prévu pour le gaz de ville ou le gaz naturel.

Attention : assurez-vous que la pression du gaz alimentant le réfrigérateur est correcte. Contrôlez-la sur le détendeur équipant la bouteille de gaz.

L'installation au gaz doit être effectuée conformément aux directives en vigueur à la date de cette installation. Les impératifs suivants doivent, entre autres, être respectés :

• Un tuyau homologué pour gaz liquéfié doit être raccordé sur l'embout que comporte le réfrigérateur. La longueur de ce tuyau ne doit pas dépasser 1,5 m.
• Ce tuyau doit être relié à la bouteille de gaz par l'intermédiaire d'un détendeur permettant d'alimenter le réfrigérateur sous une pression de 37 mbars ou 28 mbars suivant le gaz (propane ou butane).
• Le tuyau doit être muni de colliers au niveau des raccords.
• Les ouvertures ménagées dans les parois ou le plancher pour le passage du tuyau de gaz doivent être munies de protections contre le frottement.
• Un robinet d'arrêt d'un type agréé doit être monté sur une paroi ou au sol en un endroit facilement accessible à proximité du réfrigérateur.

Une fois achevée, l'installation doit faire l'objet d'un contrôle de pression de la part d'un technicien qualifié.

Alimentation secteur

Contrôlez que la tension indiquée sur la plaque signalétique correspond à celle du secteur (220/240 V).

Branchez le câble d'alimentation du réfrigérateur sur une prise secteur accessible.

Schéma de câblage : voir fig. 9.

Les câbles électriques doivent être tirés et disposés de telle sorte qu'ils ne puissent en aucun cas être en contact avec des éléments chauds ou à bords vifs du réfrigérateur.

Alimentation 12 V

Branchez le réfrigérateur sur la batterie ou l'alternateur du véhicule par l'intermédiaire d'un câble direct. Pour éviter les chutes de tension, la section de ce câble doit être au minimum de 2,5 mm² si sa longueur est inférieure à 9 m, et au minimum de 4 mm² si elle excède 9 mètres.

Pour que le réfrigérateur fonctionne de manière satisfaisante, il convient de munir le conducteur (+) d'un fusible de 16 A max.

Pour éviter que le réfrigérateur ne décharge la batterie, assurez-vous que l'alimentation de la caravane est coupée lorsque le moteur du véhicule tracteur est arrêté, par exemple en montant un relais de contrôle d'allumage.

Schéma de câblage : voir fig. 10 (RM 4200 + 4210).

La signification des chiffres et lettres utilisés dans les schémas de câblage est la suivante :

A. Allumeur électronique B. Électrode (équipant le brûleur) C. Élément chauffant 12 V D. Interrupteur, alimentation 12 V E. Interrupteur, allumeur (fonctionnement gaz) F. Thermostat électrique G. Élément chauffant, 220/240 V H. Interrupteur, 220/240 V J. Domino L. Domino

Alimentation 12 V de l'allumeur

Schéma de câblage : voir fig. 12/13, (RM 4201 + 4211).

La fig. 12/13 montre le schéma de câblage du réfrigérateur tel que celui-ci est livré. L'alimentation 12 V arrive en (L). L'allumeur (A) est alimenté par l'intermédiaire de deux shunts (1) et (2) sur le domino (L), (RM 4211).

Il est recommandé d'alimenter l'allumeur à partir d'une source 12 V séparée. Pour cela, supprimez les shunts (le cas échéant) et branchez comme le montre la fig. 11 (R).

L'allumeur doit être uniquement relié à une batterie. Il ne doit en aucun cas être connecté directement à un chargeur de batterie.
