MODE D'EMPLOI BACKUP AND RECOVERY 10 ADVANCED SERVER VIRTUAL EDITION ACRONIS

L'utilisation du serveur de gestion et de la console d'administration ne fait pas l'objet d'une licence. Vous pouvez installer la console sur autant de machines que vous le souhaitez. L'installation de la version d'évaluation d'Acronis Backup & Recovery 10 ne nécessite pas de serveur de licences. Lors de l'installation de la version d'évaluation, au lieu de spécifier le serveur de licences, vous spécifierez une clé de licence d'évaluation. La clé d'évaluation peut être obtenue sur le site Web d'Acronis.

L'Agent ESX/ESXi ne supporte pas la version gratuite de VMware ESXi car elle restreint l'accès à la

RCLI (Remote Command Line), nécessaire au fonctionnement de l'agent. Pour plus d'informations, consultez l'article http://kb.acronis.fr/content/2976. Il est vivement recommandé d'installer les outils Vmware sur les systèmes invités. Acronis Backup & Recovery 10 Agent Hyper-V s'installe sur Windows Server 2008 (x64) avec Hyper-V en tant que module complémentaire d'Acronis Backup & Recovery 10 Agent Windows. Il est vivement recommandé d'installer les services d'intégration sur les systèmes invités.

3.2 Serveur de licences, serveur de gestion et console d'administration

Vous pouvez installer le serveur de licences, le serveur de gestion et la console d'administration sur une machine fonctionnant sous n'importe lequel de ces systèmes d'exploitation :

 Si vous gérez une grande infrastructure VMware utilisant un serveur VMware vCenter, installez le serveur de gestion sur ce serveur. Dans un réseau hétérogène étendu, vous pouvez exécuter le serveur de gestion sur un serveur physique dédié.

La console, qui fournit l'interface graphique à l'agent et au serveur de gestion, doit être installée sur la machine à partir de laquelle la sauvegarde doit être configurée et contrôlée. Il est logique d'installer la console sur la machine sur laquelle vous exécutez le client VMware

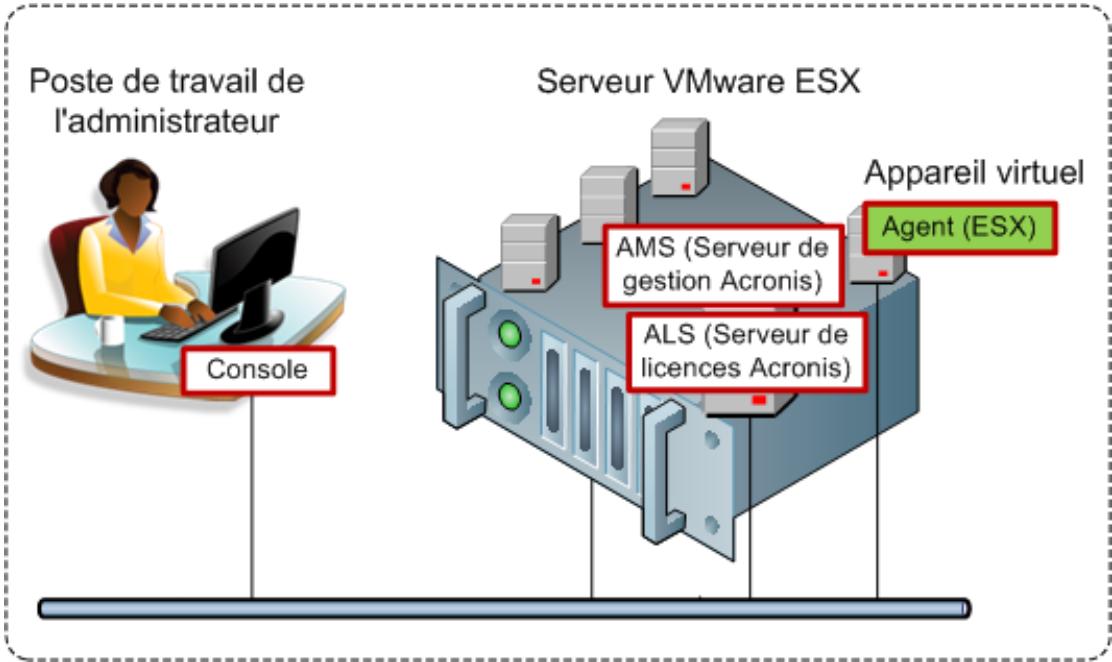

Le serveur de gestion et le serveur de licences s'exécutent sur une machine virtuelle standard. L'Agent ESX s'exécute sur une machine virtuelle dédiée appelée « appareil virtuel ». L'administrateur connecte la console à l'agent ou au serveur de gestion.

Copyright © Acronis, Inc., 2000-2010

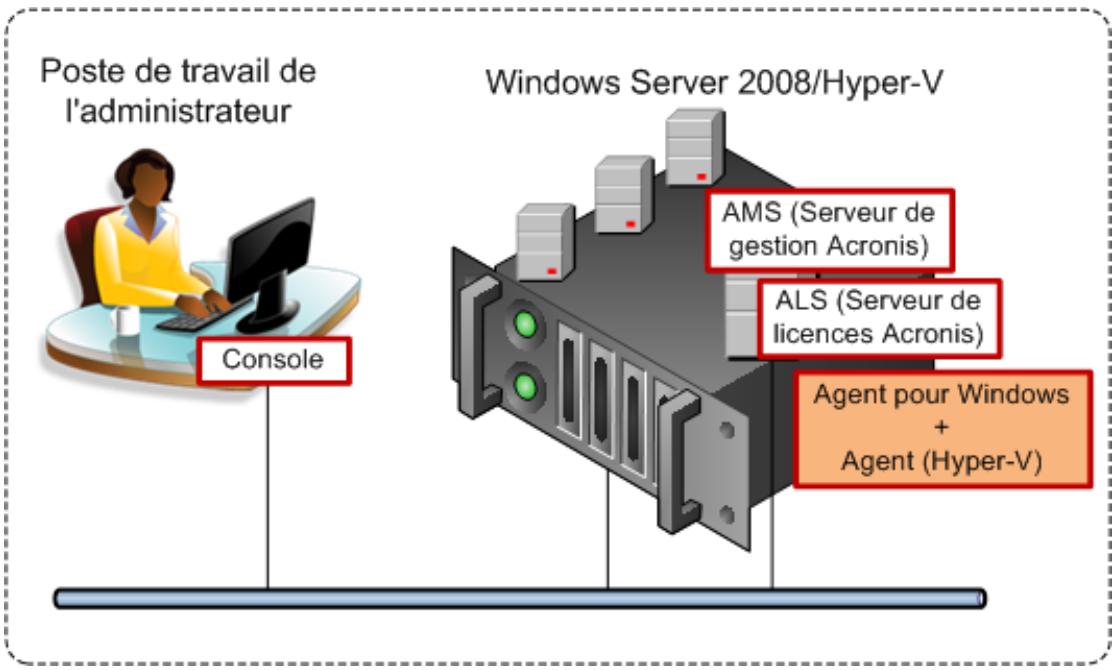

Windows avec le module complémentaire Agent Hyper-V s'exécute dans le système d'exploitation de l'hôte.

L'administrateur connecte la console à l'agent ou au serveur de gestion.

Vous pouvez également installer des agents sur des machines virtuelles pour des raisons spécifiques, telles qu'une sauvegarde de niveau fichier ou pour exécuter des commandes de sauvegarde pré/post dans le système invité. Vous pouvez installer l'Agent Windows ou l'Agent Linux sur autant de machines invitées que vous le souhaitez, si l'Agent ESX/ESXi ou l'Agent Hyper-V est exécuté sur l'hôte, aucune licence supplémentaire n'est requise.

Si vous possédez plusieurs serveurs de virtualisation, une licence par hôte est requise. La configuration ci-dessous nécessite quatre licences Virtual Edition. Toutes les licences sont stockées sur un serveur de licences unique. L'administrateur gère les machines virtuelles et leurs groupes via un point d'entrée unique fourni par le serveur de gestion. L'administrateur peut connecter la console directement à un agent afin de gérer individuellement chaque hôte (ou une machine invitée sur laquelle un agent est installé).

Chaque hôte possède un agent pour le produit de virtualisation correspondant. Une machine invitée exécute le serveur de gestion et le serveur de licences. Le serveur de gestion gère toutes les machines virtuelles via les agents. Le serveur de gestion peut également gérer l'hôte Hyper-V et les machines invitées sur lesquelles les agents sont installés.

Copyright © Acronis, Inc., 2000-2010

Gestion des machines virtuelles dans vSphere

Trois hôtes ESX sont gérés par le serveur vCenter. La sauvegarde de toutes les machines virtuelles est gérée par le serveur de gestion par le biais des agents. Les agents peuvent être déployés, mis à jour et supprimés via l'interface graphique du serveur de gestion. Les serveurs de gestion et vCenter partagent les informations relatives à la sauvegarde des machines virtuelles.

Les schémas suivants représentent l'intégration de façon détaillée pour les utilisateurs avancés.

Avec intégration du serveur vCenter

Copyright © Acronis, Inc., 2000-2010

Dans les étapes ci-dessous vous apprendrez pas à pas à installer et à utiliser notre produit, et notamment à effectuer les opérations suivantes :

  Sauvegarder plusieurs machines virtuelles en utilisant un plan de sauvegarde Restaurer une machine virtuelle à partir d'une sauvegarde Sauvegarder plusieurs machines de façon centralisée en utilisant une stratégie de sauvegarde

Ces directives montrent comment obtenir la configuration décrite dans la section 6 ci-dessus, et en même temps décrivent la procédure d'installation commune.

8.1 Installation et configuration

Dans cette étape, vous allez préparer une infrastructure pour sauvegarder les machines virtuelles hébergées sur des serveurs VMware ESX/ESXi.

Installation des composants de gestion

4. Copiez dans ce dossier le fichier texte répertoriant les clés de licence Acronis Backup & Recovery 10 Advanced Server Virtual Edition. 5. Lancez le client VMware vSphere et connectez-vous comme administrateur au serveur VMware vCenter. Si vous n'utilisez pas vCenter, connectez-vous comme utilisateur root au serveur ESX/ESXi. Details. Les opérations décrites plus loin dans ce document exigent les droits d'accès appropriés. Pour des raisons de simplicité, nous supposons que vous possédez les droits d'accès d'administrateur sur le serveur vCenter. Veuillez vous référer au guide de l'utilisateur d'Acronis Backup & Recovery 10 pour la liste exacte des droits d'accès exigés. 6. Démarrez la machine virtuelle sur laquelle vous installerez le serveur de gestion. La machine doit assurer une disponibilité de services en continu et disposer d'une connexion réseau à tous les serveurs de virtualisation à sauvegarder. 7. Connectez-vous à la machine en tant qu'administrateur. 8. Ouvrez le dossier réseau partagé dans lequel se trouve le fichier d'installation. 9. Copiez le contenu du dossier dans un dossier local. 10. Double-cliquez sur l'icône du fichier d'installation.

Acceptez les termes du contrat de licence.

Cliquez sur Importer les clés du fichier... et spécifiez le fichier contenant la liste des clés de licence. Vous pouvez spécifier plusieurs fichiers l'un après l'autre ou saisir les clés de licence manuellement. Details. Vous pourrez importer d'autres clés de licence ultérieurement, en indiquant un fichier contenant les clés ou en saisissant ces dernières manuellement. 5. Conservez les valeurs par défaut pour Installer sur : et Installer pour : 6. Continuez l'installation. 7. Lorsque l'installation a réussi, fermez la fenêtre de l'Assistant.

Installation du serveur de gestion

1. 2. Spécifiez le nom ou l'adresse IP d'Acronis License Server ou saisissez votre clé de licence d'évaluation. Activez la case Installer les composants qui sont disponibles dans toutes les éditions et qui ne nécessitent pas de licences. Dans la liste des composants, sélectionnez Serveur de gestion. Désélectionnez les autres composants. Conservez la valeur par défaut pour Installer vers : Quand vous serez invité à spécifier les informations d'identification pour le service du serveur de gestion, conservez le paramètre par défaut Créer un nouveau compte. Details. Ce compte est nécessaire pour exécuter le service du serveur de gestion. Confirmez l'ouverture du port du pare-feu Microsoft Windows. Lorsque vous serez invité à spécifier les serveurs Microsoft SQL que le serveur de gestion doit utiliser, conservez les paramètres par défaut. Continuez l'installation. Lorsque l'installation a réussi, fermez la fenêtre de l'Assistant. Fermez l'écran bleu de démarrage.

Installation de la console d'administration

1. Sur la machine sur laquelle vous exécutez le client VMware vSphere, double-cliquez sur l'icône du fichier d'installation. 2. Cliquez sur Installer Acronis Backup & Recovery 10. 3. Dans la fenêtre d'accueil, cliquez sur Suivant. 4. Acceptez les termes du contrat de licence. 5. Spécifiez le nom ou l'adresse IP d'Acronis License Server ou saisissez votre clé de licence d'évaluation. 6. Activez la case Installer les composants qui sont disponibles dans toutes les éditions.

Copyright © Acronis, Inc., 2000-2010

11. Fermez l'écran bleu de démarrage.

Une fois dans la console d'administration, procédez comme suit pour vous connecter au serveur de gestion :

1. Cliquez sur Se connecter au serveur de gestion. 2. Saisissez le nom ou l'adresse IP du serveur. Si vous êtes invité à donner des informations d'identification, spécifiez le nom d'utilisateur et mot de passe. L'utilisateur doit être membre des groupes des utilisateurs distants Acronis et des administrateurs centralisés Acronis sur le serveur.

Activation de l'intégration avec vCenter

1. Dans l'arborescence Navigation, cliquez avec le bouton droit de la souris sur Machines virtuelles, puis sélectionnez Intégration à VMware vCenter. 2. Cliquez sur Configurer l'intégration. 3. Activez la case Activer l'intégration à VMware vCenter. 4. Spécifiez l'adresse IP ou le nom du serveur vCenter et fournissez les informations d'identification permettant d'accéder au serveur. 5. Cliquez sur OK.

Un groupe qui possède le même nom que le serveur vCenter apparaît sur le serveur de gestion dans Machines virtuelles. Le groupe copie l'affichage de l'inventaire des machines virtuelles et modèles du vCenter. Vous pouvez également voir des machines virtuelles gérées par votre vCenter dans le groupe Toutes les machines virtuelles. Les machines apparaissent comme ne pouvant pas être gérées (grisées). Pour pouvoir sauvegarder les machines, déployez Acronis Backup & Recovery 10 pour ESX/ESXi sur leurs serveurs hôtes.

Que peut-on faire d'autre ?

Affichez l'état de l'alimentation d'une machine virtuelle (arrêtée ou en cours d'exécution) dans la colonne État de l'alimentation. Pour afficher le système d'exploitation, le nombre de processeurs ou la taille de la mémoire d'une machine virtuelle, sélectionnez la machine et développez la barre Informations. Cliquez avec le bouton droit de la souris sur l'en-tête du tableau pour ajouter ces colonnes à l'affichage par défaut. 16

Copyright © Acronis, Inc., 2000-2010

1. Dans l'arborescence Navigation, cliquez avec le bouton droit de la souris sur le groupe qui possède le même nom que le serveur vCenter. Si l'intégration VMware vCenter n'est pas activée, cliquez avec le bouton droit de la souris sur Machines virtuelles. 2. Cliquez sur Déployer les agents ESX. Une liste d'hôtes et de clusters ESX/ESXi obtenue du serveur vCenter s'affichera. Details. Dans un cluster vCenter, un seul agent pour ESX/ESXi sauvegarde des machines virtuelles hébergées sur tous les hôtes du cluster. 3. Sélectionnez les hôtes et les clusters vCenter sur lesquels déployer l'agent. Si l'intégration VMware vCenter n'est pas activée, ajoutez des hôtes en spécifiant leur adresse IP ou leur nom. Pour spécifier d'autres hôtes, utilisez la commande Ajouter l'hôte ESX. 4. Conservez les valeurs par défaut pour Magasin de données, Interface réseau et le compte de l'utilisateur. 5. Cliquez sur Fournir une licence. Lors de l'installation de la version d'évaluation du produit, sélectionnez Utiliser la clé de licence d'évaluation suivante et saisissez la clé de licence d'évaluation. Lors de l'installation du produit acheté, sélectionnez Utiliser une licence à partir du serveur Acronis License Server suivant et spécifiez le serveur de licences qui possède le numéro de licences approprié pour Acronis Backup & Recovery 10 Advanced Server Virtual Edition. Details. Vous devez posséder une licence pour chaque hôte, peu importe si l'hôte est inclus dans un cluster. 6. Cliquez sur Déployer les agents ESX. Vous pouvez contrôler la progression des opérations dans la partie inférieure de l'affichage des machines virtuelles, sous la barre Informations.

Une fois qu'un appareil virtuel est créé et enregistré, un groupe correspondant de machines virtuelles apparaît sur le serveur de gestion. Toutes les machines virtuelles hébergées sur le serveur ESX/ESXi apparaissent comme pouvant être gérées. Vous pouvez sauvegarder et restaurer ces machines.

2. Dans la barre d'outils, cliquez sur Créer.

3. Dans Nom, saisissez le nom du raccourci. 4. Dans Type, sélectionnez Non géré.

Copyright © Acronis, Inc., 2000-2010

Pour installer les outils VMware :

1. 2. Cliquez avec le bouton droit de la souris sur votre machine virtuelle et sélectionnez Installer/mettre à niveau les outils VMware.

Suivez les instructions affichées à l'écran.

8.2 Sauvegarde de machines virtuelles en utilisant un plan de sauvegarde

Dans cette étape vous allez sauvegarder plusieurs machines hébergées sur le même serveur et enregistrer les archives dans un emplacement de stockage centralisé. Une archive distincte sera créée pour chaque machine. Vous pouvez utiliser une procédure similaire pour sauvegarder les volumes de n'importe quelle machine.

Configuration du plan de sauvegarde

3. Dans n'importe quel groupe sous Machines virtuelles, sélectionnez la machine que vous souhaitez sauvegarder. La machine doit apparaître comme pouvant être gérée (non grisée). 4. Cliquez avec le bouton droit de la souris sur la machine et sélectionnez Sauvegarde. Details. La vue Créer un plan de sauvegarde apparaît. L'en-tête de l'écran affiche le nom généré de l'appareil virtuel, pour vous rappeler le nom du serveur ESX/ESXi sur lequel vous effectuez les opérations. 5. Sous Quoi sauvegarder, dans Type de source, conservez la sélection par défaut Machines virtuelles entières. 6. Dans Éléments à sauvegarder, vous voyez la machine virtuelle sélectionnée pour la sauvegarde. Details. Vous pouvez cliquer sur Modifier et sélectionner plus de machines si nécessaire. L'agent de l'appareil virtuel ESX/ESXi n'est pas affiché dans la liste des machines et ne sera pas sauvegardé par un plan de sauvegarde. 7. Sous Où sauvegarder, cliquez sur Modifier. Dans l'arborescence, développez Centralisé et sélectionnez l'emplacement de stockage que vous avez créé. Cliquez sur OK pour enregistrer vos paramètres.

Details. Si vous avez sélectionné plusieurs machines à l'étape 6, les machines seront sauvegardées les unes après les autres.

Contrôle de la progression et des résultats des tâches

Peu de temps après avoir créé les tâches de sauvegarde, l'affichage Toutes les machines physiques apparaît. L'appareil virtuel correspondant et son onglet Informations > Plans et tâches de sauvegarde sont sélectionnés. L'état d'exécution du plan de sauvegarde s'affiche ici : En cours d'exécution.

Résumé > Annotations de chaque machine.

Que peut-on faire d'autre ?

1. Connectez la console au serveur de gestion. 2. Dans l'arborescence Navigation, développez Emplacements de stockage > Centralisé, puis sélectionnez l'emplacement de stockage où vous avez sauvegardé les archives. Si vous y êtes invité, spécifiez les informations d'identification permettant d'accéder à l'emplacement de stockage. 3. Sélectionnez l'onglet Archives de disque. 4. Développez l'archive à partir de laquelle vous voulez restaurer une machine virtuelle, puis sélectionnez la sauvegarde. Details. S'il y a plusieurs archives dans l'emplacement de stockage, vous pouvez retrouver l'archive à l'aide du nom de la machine sauvegardée. Le nom de la machine est inclus dans le nom de l'archive. S'il y a plusieurs sauvegardes dans l'archive, vous pouvez retrouver la sauvegarde grâce à son heure de création, dans la colonne Créée. En cas de doute, cliquez sur Voir le contenu > En tant que fichiers pour explorer le contenu de la sauvegarde. 5. Cliquez avec le bouton droit de la souris sur la sauvegarde, puis sélectionnez Restaurer. Details. La vue Restaurer des données apparaît. L'en-tête de l'écran affiche le nom généré de l'appareil virtuel pour vous rappeler le serveur ESX/ESXi sur lequel vous travaillez. 6. Sous Quoi restaurer, dans Type de données, sélectionnez Disques. Details. Par défaut, tous les disques trouvés dans la sauvegarde seront restaurés. 7. Sous Où restaurer, dans Restaurer vers, sélectionnez Machine virtuelle existante. 8. Dans Machine virtuelle, cliquez sur Modifier. Sélectionnez la machine virtuelle existante, soit la même que celle que vous avez sauvegardée, soit une autre. 9. Pour chaque disque trouvé dans la sauvegarde : dans Restaurer le « disque N » vers :, cliquez sur Modifier et choisissez le disque cible à partir des disques de la machine existante. Dans Signature NT, conservez le paramètre par défaut Créer une nouvelle. 10. Sous Options de restauration, dans Paramètres, cliquez sur Modifier. Sélectionnez Gestion de l'alimentation pour machines virtuelles. Activez la case Éteindre les machines virtuelles cibles lors du démarrage de la restauration. Vous pouvez également éteindre la machine virtuelle cible en utilisant votre client vSphere. Details. Lors de la restauration sur cette machine, vous devez arrêter la machine virtuelle. Dans le cas contraire, la tâche de restauration échouera. 11. Pour démarrer immédiatement la restauration, cliquez sur OK.

Contrôle de la progression et des résultats des tâches

Vous êtes conduit à la vue Toutes les machines physiques. L'appareil virtuel correspondant et son onglet Informations > Plans et tâches de sauvegarde sont sélectionnés. Vous pouvez voir ici l'état de 20

Copyright © Acronis, Inc., 2000-2010

Reporter la restauration à la date et à l'heure que vous spécifiez

8.4 Sauvegarder des machines de façon centralisée en utilisant une stratégie de sauvegarde

Les instructions de cette section vont vous permettre de configurer une sauvegarde régulière de toutes les machines virtuelles présentes sur le serveur ESX au moment de la sauvegarde.

Création d'une stratégie de sauvegarde

2. Sous Quoi sauvegarder, dans les règles de filtrage Éléments à sauvegarder, cliquez sur Modifier et sélectionnez [Tous les volumes] dans la liste déroulante. Details. La règle de filtrage [Tous les volumes] signifie « sauvegarder tous les volumes des machines exécutant Windows, et tous les volumes montés sur des machines exécutant Linux ». 3. Sous Où sauvegarder, dans Archive, cliquez sur Modifier. Conservez le paramètre par défaut Stocker toutes les archives de la machine dans un seul emplacement. Dans l'arborescence, développez Centralisé et sélectionnez l'emplacement de stockage que vous avez créé. Si vous y êtes invité, spécifiez les informations d'identification permettant d'accéder à l'emplacement de stockage. Cliquez sur OK pour enregistrer vos paramètres. Details. Une archive distincte sera créée pour chaque machine virtuelle. Par défaut, un nom d'archive contient le nom de la stratégie et le nom de la machine virtuelle. Le champ Nom affiche les variables correspondant aux noms des archives par défaut. 4. Cliquez sur OK pour créer la stratégie. Elle apparaît dans la vue Stratégies de sauvegarde.

Application d'une stratégie de sauvegarde

1. Cliquez avec le bouton droit de la souris sur la stratégie, puis cliquez sur Appliquer.

Copyright © Acronis, Inc., 2000-2010

Lors du déploiement de la stratégie de sauvegarde, c'est à dire lors de la création des tâches de sauvegarde, l'état du déploiement de la stratégie est Déploiement. Une fois la création de toutes les tâches requises terminée, l'état de la stratégie devient Déployé et son statut est OK.

Pour que votre navigateur Internet affiche correctement les dates et d'autres informations dans les rapports générés, activez le contenu actif (JavaScript).

Que peut-on faire d'autre ?

ESX/ESXi seront sauvegardées. Si le groupe contient des machines ne pouvant être gérées, celles-ci ne seront pas sauvegardées tant que l'Agent ESX/ESXi ne sera pas déployé sur leur hôte.
