FI22/10 2VA - Réfrigérateur-congélateur REX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Réfrigérateur congélateur
Capacité totale	Non précisé
Capacité réfrigérateur	Non précisé
Capacité congélateur	Non précisé
Classe énergétique	Non précisé
Consommation annuelle d'énergie	Non précisé
Type de froid	Non précisé
Nombre de portes	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Niveau sonore	Non précisé
Fonction dégivrage	Non précisé
Type de contrôle	Non précisé
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - FI22/10 2VA REX

Comment alimenter le REX FI22/10 2VA ?

Le REX FI22/10 2VA doit être alimenté avec une tension de 230V AC. Assurez-vous de bien respecter les polarités lors du raccordement.

Quel est le niveau de protection du REX FI22/10 2VA ?

Le REX FI22/10 2VA a un niveau de protection IP54, ce qui signifie qu'il est protégé contre les projections d'eau et la poussière.

Comment installer le REX FI22/10 2VA ?

Pour l'installation, suivez le schéma fourni dans le manuel. Assurez-vous que l'appareil est monté sur une surface stable et à une distance suffisante des sources de chaleur.

Que faire si le REX FI22/10 2VA ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que les connexions sont sécurisées. Si le problème persiste, consultez le manuel pour un dépannage plus approfondi.

Quelle est la plage de température de fonctionnement du REX FI22/10 2VA ?

Le REX FI22/10 2VA fonctionne normalement dans une plage de température de -10°C à 50°C.

Comment effectuer la maintenance du REX FI22/10 2VA ?

Il est recommandé de nettoyer régulièrement l'appareil avec un chiffon doux et de vérifier les connexions électriques au moins une fois par an.

Le REX FI22/10 2VA est-il compatible avec d'autres équipements ?

Oui, le REX FI22/10 2VA est compatible avec la plupart des systèmes de contrôle et d'automatisation standard. Vérifiez la documentation technique pour les spécifications détaillées.

MODE D'EMPLOI FI22/10 2VA REX

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appleil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivé l'appleil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Si cet apparéil, muni de fermeture magnétique, doit être employé pour en remplaçer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien apparéil de côté. Cela dans le but d'éviter que des enfants puissant s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont disponibles pour votre sureté et pour celle d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'installer et d'utiliser l'appareil.

Sûreté

• Cét apparéil a été concu pour être utilisé par des femmes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparêils qui en sont écipés).
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet apparéil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
  L'appareil ne doit pas etre soit a proximite de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.

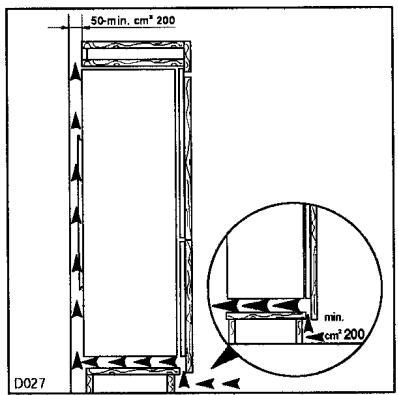

• Il doit y avoir une circulation d'air suffisante à la partie arrêté de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pasmettre d'instrumentselectriques à l'intérieur de I'appareil (sorbetiere, par exemple),à moins que le fabricant ne les aitapprovés.

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui avait été nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.
  Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

• Cet apparéil contient des hydrocarbures dans son circuit de réfrigerant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service ÀpRES-Vente le plus proche et n'exigez que des pieces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation. Important: en cas de dommage au cable d'alimentation, il faudra le replacer avec un cable spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.
- L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés et des boissons.
  Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +18^ et +43^ (Classe T); +18^ et +38^ (Classe ST); +16^ et +32^ (Classe N); +10^ et +32^ (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambientes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiente descend sous la valeur minimum, la température de conservation du compartmenting concélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suívez les indications du fabricant pour la conservation et/ou congélation des alimentés.
• Dans tous les apparèils de réfrigération et condensation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que la spatule en plastique livrée avec l'appareil.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet apparéil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d' ozone. L' apparéil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrête de l' apparéil, pres de l'échéateur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L'ELIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récapürer.

Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endetroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures menagères.

Pour les emballages de matieres plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène ^** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylene

PS pour le polystyrene

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et :ou le recyclage des matériaux, la plupart des pieces de l'appareil ont une contrémarque qui en facilitate l'identification.

SOMMAIRE

Avertissements et consels importants 29

Renseignements pour I'elimination des
matieres d'emballage 31

Utilisation 32

Nettoyage 32

Utilisation du congélateur - Mise en service 32

Réglage de la température 32

Congélation rapide 33

Voyant d'alarme 33

Congélation 33

Conservation des produits surgelés 33

Glaçons 33

Décongélation 33

Utilisation du réfrigérateur - Réglage de la température 34

Réfrigération 34

Recyclage de l'air 34

Eléments modulables 35

Balconnets 35

Conseils 36

Conseils pour la réfrigeration 36
Conseils pour la congélation 36
Conseils pour la surgélation 36

Entretien 37

Nettoyage 37
Arrêt prolongé 37
Remplacement de I'ampoule 37
Dégivrage 37

Anomalie de fonctionnement 38

Informations techniques 39

Installation 39

Emplacement 39
Branchementélectrique 39
Réversibilité des portes 40
Instructions pour I'encastrement 40

Conditions de garantie 44

UTILISATION

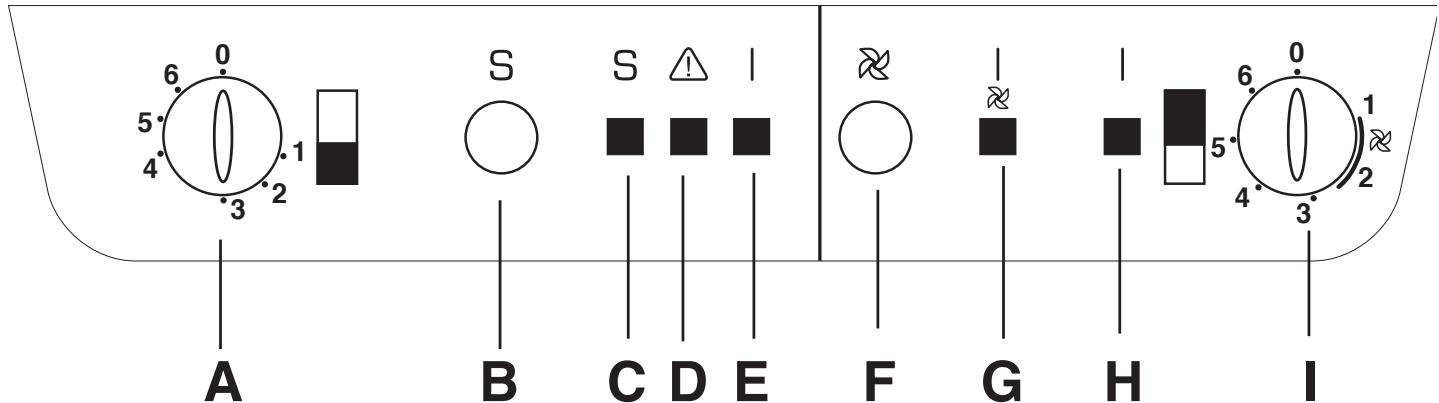

Tableau de commande

A. Thermostat du congélateur
B. Touche de congélation rapide
C. Voyant de congélation rapide
D. Voyant alarme
E. Voyant de fonctionnement du congélateur

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilise pas de produits abrasifs, de poudre à récurer ni d'éponce métallique.

UTILISATION DU CONGELATEUR

Le congélateur est repéré par le symbole XXX ce qui signifie qu'il est apte à la congélation de denrées fraîches, au stockage de produits surgelés et à la fabrication de cubes de glace.

Mise en service

Enoncez la fiche dans la prise de courant (le voyant (A) s'allume en indiquant que l'appareil est sous tension).

Tournez le bouton du thermostat (A) vers la droite sur une position moyenne.

Levoyant(D)s'allume.

Pour arrêter l'appareil tournez le bouton du thermostat sur la position «O».

Le compartmenté réfrigérateur continue à fonctionner.

F. Touche DAC
G. Voyant de fonctionnement du DAC
H. Voyant de fonctionnement du réfrigérateur
I. Thermostat du réfrigérateur

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numérores les plus bas ou bien diminuée (plus froid) en le tournant vers les numérores les plus elevés. En tout cas, l'exacte position doit être repréée en considérant que la température interne dépend des facteurs suivants:

• température ambiente;
  fréquence d'ouverture des portes;
  quantité d'aliments conservés;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêté le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Important

Si le thermostat est régé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Congélation rapide

Pour la mise en congélation rapide appuyez sur la touche (B).

Levoyant(C)s'allume.

Voyant d'alarme (D)

Levoyant d'alarme s'allume lorsquela température à l'intérieur du congélateur remonte au-dessus d'une certaine valeur qui est préjudiciable à une conservation de longue durée.

Il est normal que levoyant d'alarme restementomentanément allumé lors de la mise en marchede l'appareil, c'est-à-dire jusqu'à ce que latempérature à l'intérieuratteigne la valeurconvenantle mieux àla conservation des alimentés.

Congélation

Si le congélateur fonctionne déjà en régime de conservation, pour un meilleur résultat de
congélation, il faut appuyer sur le bouton de
conservation / mise en congélation rapide au moins
12 heures avant l'introduction des alimentes.
Ce temps peut etre réduit en fonction de la quantité des alimentes.

Maintenez ce réglage pendant les vingt-quatre heures qui suivent l'introduction du lot de denrées, puis repassez au régime de conservation. Tenez compte du pouvoir de congélation de votre apparéil, c'est-à-dire de la quantité maximale de denrées pouvant être congélée par 24 heures. Le pouvoir de congélation du compartmenting congélateur est indiqué sur la plaque signalétique. Placez les alimentés à congestion dans le compartmenting supérieur de façon à éviter qu'ils puisent entraîr en contact avec des produits déjà congélés ce qui élèverait la température de ceux-ci.

Après écoulement du temps nécessaire à la congélation, répartissez les produits congélés dans les paniers, de manière à libérer les deux compartments pour une prochaine opération de congélation.

Conservation des produits surgelés

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant 12 heures au moins avec le bouton de conservation / mise en congélation rapide appuyé.

Comment utiliser ce compartment au mieux: si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les alimentés sur les clayettes refroidissantes en faisant attention à ne pas dépasser la limite de charge se trouvant sur le côte du compartment supérieur (la où il est prévu).

Attention

En cas de déconnélation accidentelle, par exemple en cas de coupure de courant, si la période d'interruption est supérieure à la valeur du "autonomie, en cas de panne" indiquée dans le tableau des données techniques, il sera nécessaire de consommer rapidement les alimentés ou de les cuisiner aussiôt et de les recongeler (après qu'ils ont refroidi).

Décongélation

Avant d'être utilisés, les alimentés congelés ou surgelés doivent être décongelés dans le réfrigerateur ou à température ambiente, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut replir ces bacs d'eau potable et les placer dans le conGPLateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

UTILISATION DU REFRIGERATEUR

Réglage de la température

La température à l'intérieur du réfrigérateur est réglée par le thermostat (I). Ce thermostat compte 6 positions de marche et une position «O». Les températures seront d'autant plus basses que le thermostat sera régèle sur une position plus élevé. Lors de la mise en service de l'appareil, nous vous conseillons d'effectuer un premier réglage sur une position moyenne. La température à l'intérieur de l'armoire est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées dans l'appareil, la fréquence d'ouverture de la porte, l'emplacement du réfrigerateur dans le local, etc. Il doit être tenu compte de ces facteurs dans le réglage du thermostat. Pour arrêtier l'appareil tournez le bouton du thermostat sur la position «O».

Note

Si l'évaporateur du compartment réfrigerateur se couvre anormalement de givre, ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, pour que le dégivrage du compartment réfrigerateur se fasse automatiquement, le compresseur doit obligatoirement s'arrêt par intermittence.

Réfrigération

Pour obtenir le meilleur rendement du compartment réfrigérateur:

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s'ils sont aromatiques;
• placez les denrées de façon à ce que l'air puisse circuler tout autour.

Recyclage de l'air

Un ventilateur (DAC), qui est mis en marche au moyen de l'interrupteur (F), se trouve à l'intérieur de l'appareil. Le voyant de fonctionnement (G) s'allume.

L'utilisation du ventilateur est conseillée quand la température ambiente est supérieure à 25^ - positionner le bouton sur le symbole correspondant. Avec une température ambiente jusqu'à 25^ , cela est possible avec n'importe qu'elle position du bouton. Naturellement, pour réduire la consommation d'énergie, en cas de température ambiente inférieure à 25^ , faisser le ventilateur DAC étéint.

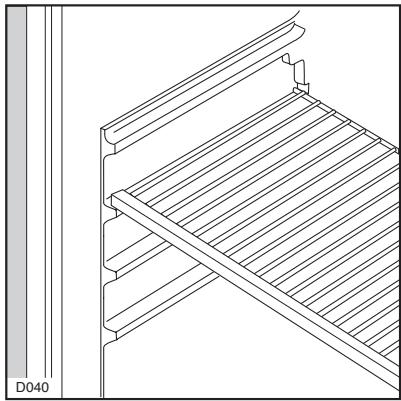

Éléments modulables

Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs, selon vos besoin.

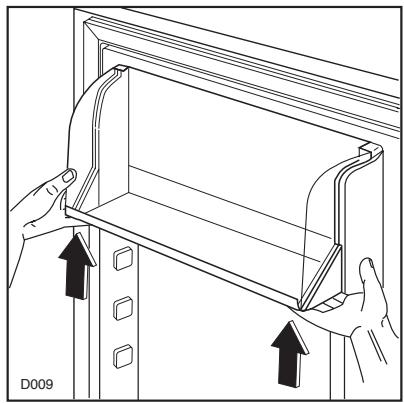

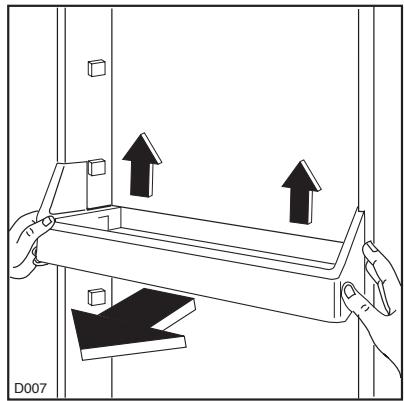

Balconnets

Il est possible de modifier en hauteur des balconnets sur la contre-porte selon vos besoin et le volume des denrées à stocker. Pour les enlever, poussez-les vers le haut.

i CONSEILS

Conseils pour la réfrigeration

Où placer les denrées?

Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doit pas etre coloces dans le refrigerateur, sils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres alimentés à congeler pendant ce laps de temps;
  les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congefer en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
• les alimentés maigres se conservent比较好 et plus longtemps que les gras; le sel réduit la durée de conservation:
• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures:

• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;

• sur la contreporte ou sur la fiche (lorsqu'il y en a une), il y a des dessins d'animaux et de denrées alimentaires auxquels correspondent des mois (en chiffres), indiquant le temps de conservation à partir du moment de la congélation;

• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Conseils pour la surgélation

Comment utiliser ce compartment au比较好:

• vérifie que les alimentents aient bien été conservés en magasin;
  assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartment, dure le moins longtemps possible;
• évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
  Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquee sur les paquets.

Débranche l'appareil avant toute opération.

Attention

Cet apparéil contient des hydrocarbures dans son circuit de réfrigeration; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

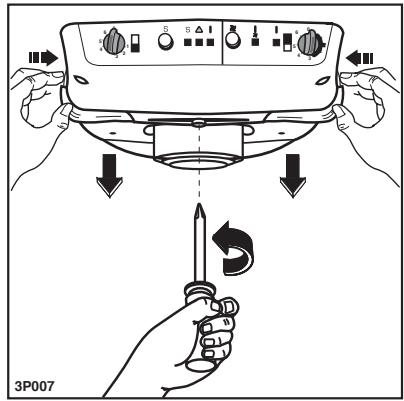

Remplacement de l'ampoule

Pour remplacer l'ampoule

• Débranche l'appareil;
• Dévissez la vis de fixation du plafonnier;
• Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué sur la figure;
• Dévissez l'ampoule et remplacez-la par un modelesemblable.

Dégivrage

Le dégivrage du compartment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

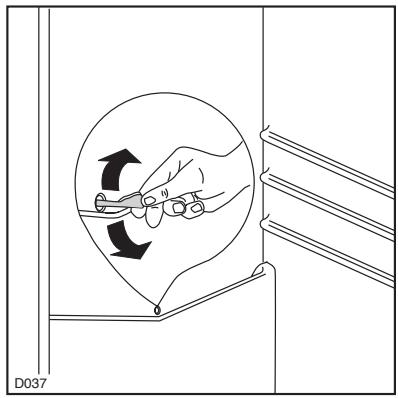

Nous recommendons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartment réfrigerateur afin d'eviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâttonnet se trouvant dans l'orifice.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes:

débranchez la prise de courant;

video l'appareil;

dégivrez-le et nettoyez-le à fond;

laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

les denrées qui se trouvent dans le compartment. Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat (A) sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte,utilz la spatule comme gouttiere et placez-la dans la partie centrale, en bas, de l'appareil, placez au-dessous une cuvette pour receivevoir I'eau de dégivrage.
4. épongez et séchez soigneusement les parois et le fond; conservez la spatule pour toute utilisation future.
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. ÀpRES 2-3 heures de fonctionnement l'appareil est à nouveau prét à la conservation des produits surgelés.

Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de déterminer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage, à part desquels préconisés.

L'élévation de température des denrées congelezées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si I'appareil marche mal, il faut contrcler

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est étéint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement continue, adressez-vous au Service Àpres-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appoint, il vaut mieux indiquer le code du modele et le numero d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placee à l'intérieur de I'appareil, a gauche et en bas.

INFORMATIONS TECHNIQUES

Classe énergétique	A
Capacité nette en litres du réfrigérateur	210
Capacité nette en litres du congélateur	70
Consommation d'énergie en kWh/24h	0,87
Consommation d'énergie en kWh/année	318
Pouvoir de congélation en kg/24h	13
Autonomie, en cas de panne, heures	20

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côte gauche de l'appareil.

INSTALLATION

Emplacement

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intenses).

Pour l'encastrement rapportez - vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondant à ceux de votre réseau.

Tolerance admise: ± 6%

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.

Il faut absolument brancher l'appareil à une prise de terre qui marche.

C'est pour cela que la prise du cable d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant decline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

CE-Cet apparéil est conforme aux Directives Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;

• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

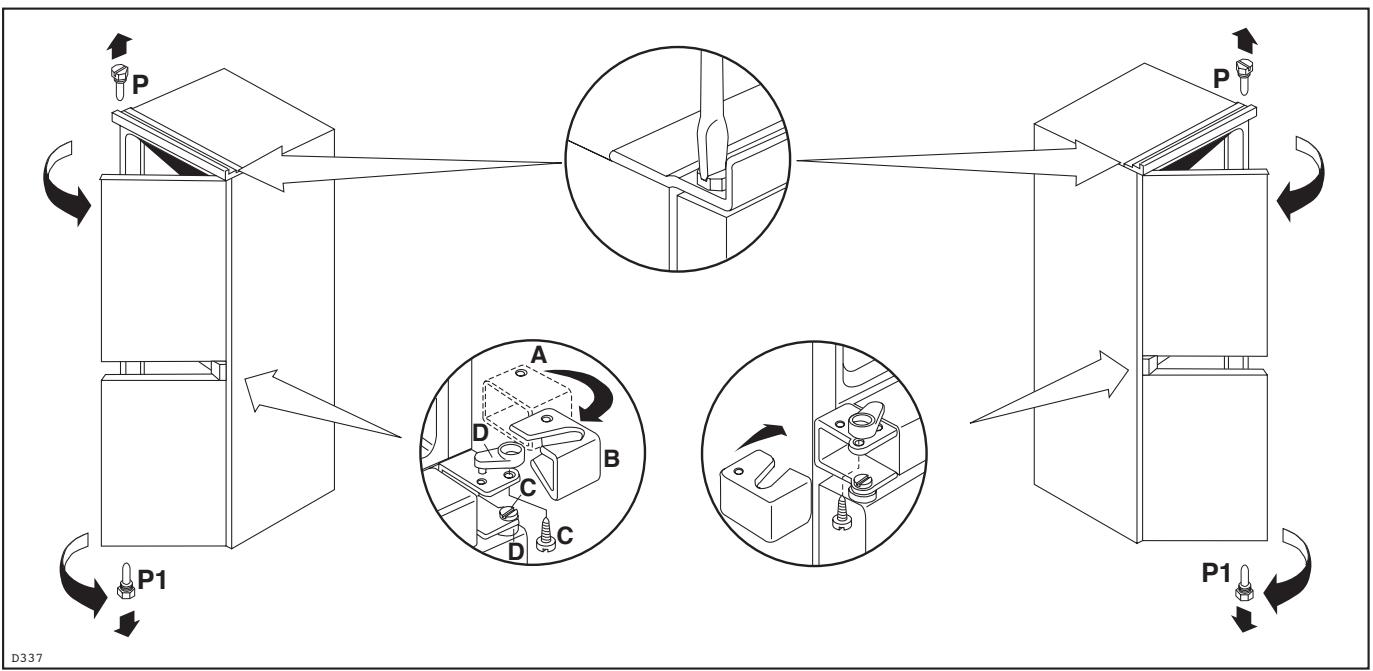

Instructions pour l'encastrement Réversibilité des portes

Ouverture à droite

Enlevez les pivots (P) et (P1) du côte gauche

Instructions pour l'encastrement

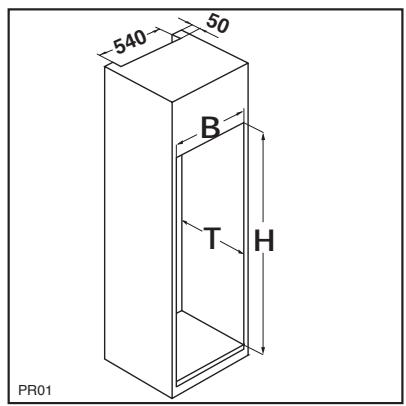

Dimensions de la niche

Hauteur 1780 mm

Profondeur 550 mm

Largeur 560 mm

La porte de l'appareil a eté immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué ci contre.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes:

profondeur 50 mm

largeur 540 mm

Ouverture à gauche

Otez (P) des deux côtés. Enlevez la porte.
DémonTZ (A) du côté gauche et (B-C-D) du côté croit et changez-les de place. Remontez la porte et (P) sur le côté gauche. DémonTZ (P1) du côté croit.

Gillesz l'appareil dans la niche.

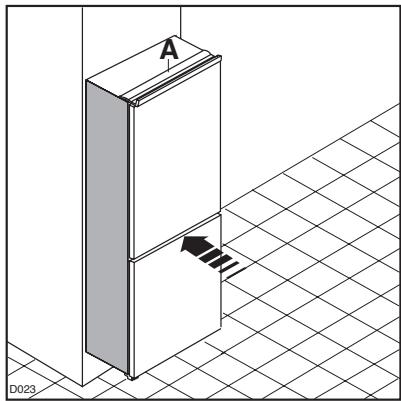

Poussez à fond jusqu'au contact de la butée (A) avec le meuble.

Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du cote opposé aux charnières. Fixez l'appareil à l'aide des 4 vis fournies. Appliquez la grille d'aération (C) et le couvre-chemrière (D).

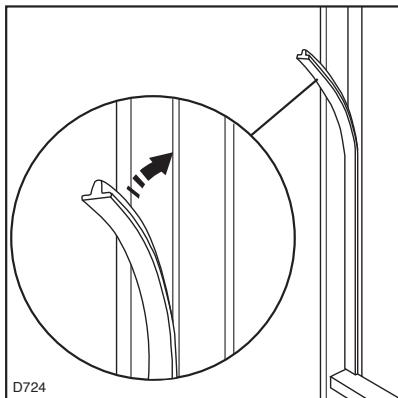

Appliquez le joint à pression, entre l'appareil et le meuble.

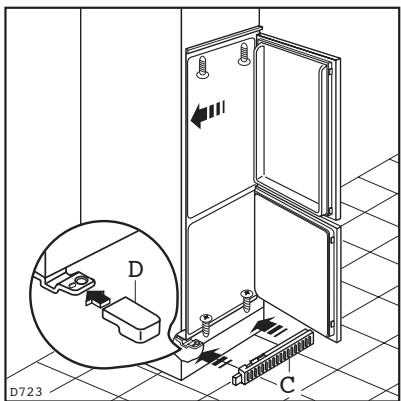

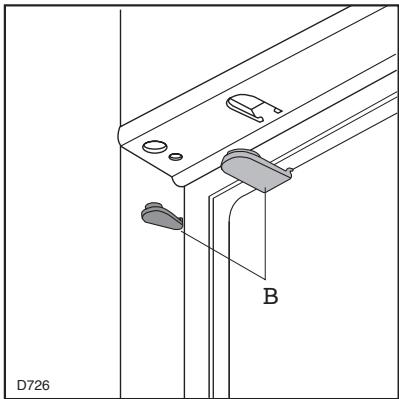

Appliquez les caches (B) sur les ailettes des butées et dans les trouss des charnières.

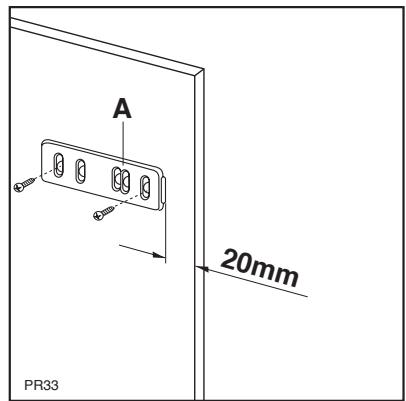

Posez les guides (A) à l'intérieur de la porte du meuble, en haut et en bas, et repérez la position des trous extérieurs.

Après avoir préparé les trous, vissez les guides avec les vis de 3,5x16 mm sur la porte du meuble.

Ouvrez la porte de l'appareil et celle du meuble, de 90^ environ.

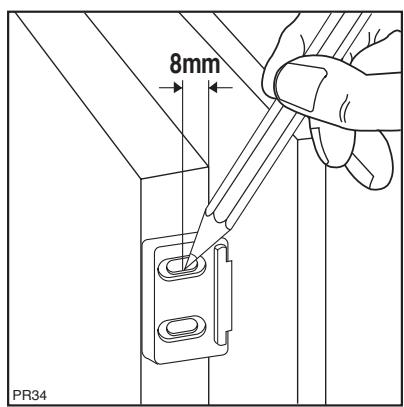

Placez les équres au-dessus des guides. Tenez la porte de l'appareil en même temps que celle du meuble et marquez les trous.

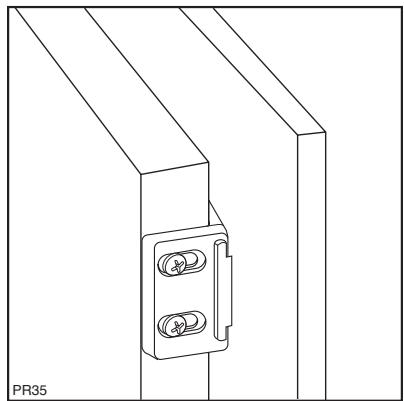

Enlevez les équérres et faites des trous de 0 2 mm. Remettez les équérres au-dessus des guides et vissez le tout avec les vis fournies en accessoires(3,5x16 mm). Pour aligner la portedu meuble, si cela est nécessaire, utilisez le jeu trough a boutonnière.

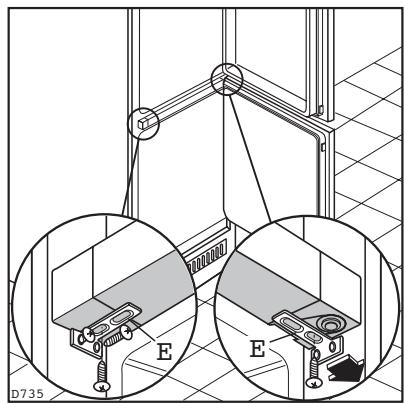

En cas de fixation latérale de l'appareil au meuble colonne, desserrez les vis des équcherres (E) et déplacez celles-ci d'après la Fig. Fixez à nouveau.

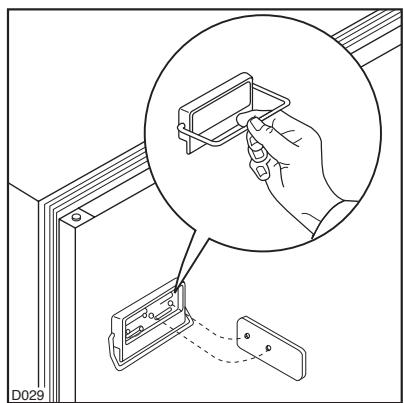

L'ouverture de la porte du compartment peut être réalisée avec le système spécifique precedemment, ou une de ses portes peut être ouverte en appliquant la poignée qui est fournie comme accessoire.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

Service Conseil Consommateurs BP 50142 - 60307 SENLIS CEDEX Tél.: [phone]

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur replacera les pieces défectueuses, sauf dans les cas prévus au chapitre “Réserves”.

Pour l'application de cette garantie, vous doivent adresser au distributeur qui vous a vendu l'appareil et luiprésenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Reserves:

Nous attirons votre attention sur le fait que cette garantie ne pourrait etre appliquée:

• si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.)

ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numeros de série.
• si une réparation a été effectue par une personne non agrée par le constructeur ou le vendeur.
• si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
• si l'appareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

En cas d'intervention sur votre apparéil exigez du Service Àpès Vente les Pièces de Rechange Certifiées Constructeur.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

CES CONDITIONS DE GARANTIE NE SONT PAS APPLIQUEESPOUR LES APPAREILS ACHETES EN FRANCE.

CONDITIONS DE GARANTIE - SERVICE APRES-VENTE

En cas d'appoint en garantie aux fins de reparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit etre produit ou envoye avec l'appareil a reparer.

Conditions générales de garantie

1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante, à valorir à partir de la date d'achat. Si une panne se produit pendant cette période pour causes de défauts de matériel et/ou de fabrication l'acheteur a droit à une réparation gratuite.
1a Pour les aspirateurs concus pour un usage menager, la période de garantie generale est de deux ans. Les accessoires sont soumis à une usure directe; ces articles de consommation sont en consequence exclus de la garantie.
2 Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les matières neuves montées à cette occasion, la garantie prenant cours à partir de la date de réparation. Si une panne se produit pendant cette période, et est la conséquence directe des travaux de réparations effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se font que pour les apparêils de grandes dimensions difficiles à transporter tels -tue: lave-linge, sèche-linge, lave-vaisselle, réfrigerateurs, congélateurs-armoires ou bahuts, fours, cusinières et apparêils encastrés.
3a Le principe illustré au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane pourvu que l'endetroit où se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriété ou son remplaçant dûment autorisé doivent êtreopsisents sur le lieu d'intervention convenu.
4 Si d'après l'avis du fabricant, l'appareil repris au point 3 ci-dessus doit être transporte à l'atelier du service après-vente, ce transport s'effectuera de la façon établie par le fabricant, aux frais, risques et péris de ce dernier.
5 Tous les apparêils non mentionnés sous les points 3 et 3a, sensi que les apparêils qui possèdent les caractéristiques de fonctionnement concernées, mais dont le transport est facile, doivent être envoyés franco a l'adresse du service après-vente ou y'êtreprésentés. Pendant la période de garantie générale, le renvoi s'opère aux frais du fabricant.
6 Si un defaulted se produit pendant la période de garantie générale et que l'appareil n'est pas réparable, celui-ci sera remplace gratuitement.

Extensions de la garantie

7 Pour les motocompresseurs de réfrigerateurs/congélateurs (à l'exclusion du relais de démarriage et du disjoncteur thermique) il est accordé une période de garantie dégressive en mesure de 20% par an, laquelle court 5 années après la date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec réparation entièrement gratuite pendant la période de garantie générale. Àpres la période de garantie générale, les frais de déplacement, de main-d'oeuvre et des pieces éventuelles seront mises en compte.

Exclusions de la garantie

8 L'exécution gratuite des travaux de réparation et/ou de remplacement définis aux points y relatifs qui precedent ne s'applique pas si:

• aucune facture d'achat ou quittance sur laquelle apparait au moins la date d'achat et l'identification de l'appareil ne peut etre presentee ou n'a ete envoyee avec l'appareil a reparer;
• l'appareil est utilisé pour d'autres buts que des buts menagers pour lesquels l'appareil a été concu;
• l'appareil n'a pas ete installed, manipulé, ou utilise conformément aux indications figurant dans les prescriptions diinstallation ou la notice d'utilisation;
• l'appareil a ete reparé ou modifie de façon inappropriée par des personnes non qualifiées.

8a Si l'appareil a ete encastré, sous-encastré, suspendu ou placé de maniere telle que le temps nécessaire pour son enlèvement et son encastrement prend au total plus de trente minutes, les frais supplémentaires occasionnés seront facturés à son propriétaire.
8b Les déteriorations dues à un encastrement anormal réalisé avec le consentement du propriete d'un appeareil ne peuvent pas etre réclamées au fabricant, ni a son service après-vente.
8c Les déteriorations, telles que rayures, chocs ou rupture d' éléments amovibles ou démontables, qui n ont pas été rapportées au fabricant au moment de la livraison, ne rentrent pas dans la garantie.

Avis important

Cet apparéil a été conçu de manière selle que la sécurité en soit garantie. Des réparations inappropriées peuvent toutefoismettre cette sécurité en danger. Pour obtenir cette sécurité et pour prévenir également tous dommages évventuels, il est conseilé de faire exécuter les réparations exclusivement par des personnes qui possèdent les qualifications professionnelles requises. Nous vous conseillons de faire exécuter vos réparations et/ou vos vérifications par votre vendeur ou par le SERVICE ELGROEP et de n'exiger que des pieces DISTRIBUTPARTS d'origine.

DISTR PARTS

Belgique

ELGROEP SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Dépannages à domicile:

Tel.: [phone]

Fax: [phone]

Pieces detached:

Tel.: [phone]

Fax: [phone]

Telex: 22915 eluxbe

Luxembourg/Luxemburg

ELGROEP SERVICE

3, Route d'Arlon

L-8009 Strassen

Dépannages à domicile:

Kundendienst:

Tel.: 453350

Fax:458434

Pièces détachées:

Ersatzteile:

Tel.: 453350

Fax:458434
