Type de produit	Bloc-disque antivol avec alarme
Marque	XENA
Modèle	XZZ6L
Catégorie	Serrure électronique
Utilisation	Véhicules deux-roues (moto, scooter)
Diamètre de l'axe de verrouillage	6 mm
Épaisseur maximale du disque de frein	7 mm
Distance axe - fond du bloc-disque	42 mm
Alimentation	2 piles (type non spécifié, vraisemblablement CR2)
Durée de vie des piles	Environ 8 mois en conditions normales
Armement de l'alarme	Automatique, 5 secondes après mise en place
Durée du cycle d'alarme	12 secondes
Détection	Chocs et mouvements
Clés fournies	3 clés + plaque avec numéro de clé à 7 caractères
Matériau	Acier trempé (non spécifié, estimation)
Poids estimé	Environ 350 g
Entretien	Graisser régulièrement la serrure
Nettoyage	Nettoyer le miroir réfléchissant avec un chiffon sec
Réparabilité	Module électronique remplaçable chez le revendeur
Pièces détachées	Piles, module électronique, clés supplémentaires

FOIRE AUX QUESTIONS - XZZ6L XENA

Comment installer le XENA XZZ6L sur mon disque de frein ?

Insérez la clé dans la serrure et tournez dans le sens des aiguilles d'une montre pour déverrouiller. Positionnez le bloc-disque sur le disque de frein avant ou arrière. Repérez un trou dans le disque permettant à l'axe de verrouillage de passer. Tournez la clé dans le sens inverse des aiguilles d'une montre pour verrouiller. L'alarme s'arme automatiquement après un bip et 5 secondes.

Comment remplacer les piles du XZZ6L ?

Utilisez la clé BTR fournie pour retirer la vis de fixation sous le bloc-disque. Enlevez le capot de protection et le joint d'étanchéité. Retirez les piles usagées et insérez les nouvelles piles en respectant le sens indiqué par la flèche. Un bip confirme la bonne installation. Replacez le joint, le module électronique et revissez le capot.

Quelle est la durée de vie des piles ?

Dans des conditions normales, la durée de vie est d'environ 8 mois. Le froid ou des déclenchements prolongés de la sirène peuvent réduire cette durée. Un cliquetis ou une altération du son de la sirène indique que les piles sont hors service.

L'alarme ne se déclenche pas, que faire ?

Vérifiez que le bloc-disque est correctement positionné sur le disque de frein et que le capteur LED et le miroir réfléchissant sont propres. Si le problème persiste, essayez de positionner le bloc-disque à un autre endroit du disque.

Comment ajuster la sensibilité de l'alarme ?

Pour réduire la sensibilité, positionnez le bloc-disque à 6 heures sur le disque de frein. Pour augmenter la sensibilité, placez-le entre 12 heures et 3 heures.

Comment commander des clés supplémentaires ?

Notez le numéro de clé à 7 caractères figurant sur la plaque fournie (ex: X123456). Contactez votre revendeur XENA ou le service client en fournissant ce numéro, vos coordonnées (nom, adresse, téléphone) ainsi qu'une preuve d'achat. Les clés seront envoyées à l'adresse du propriétaire ou du revendeur.

Que faire si l'alarme sonne constamment ?

Nettoyez le capteur LED et le miroir réfléchissant avec un chiffon sec. Si le problème persiste, vérifiez l'état des piles et remplacez-les si nécessaire.

Comment nettoyer le miroir réfléchissant ?

Utilisez un chiffon sec pour nettoyer régulièrement la plaque miroir. Évitez les traces de graisse ou de poussière qui pourraient altérer le fonctionnement de l'alarme.

Le module électronique est endommagé, que faire ?

Le module électronique peut être remplacé chez votre revendeur. Notez que la protection mécanique de l'antivol reste effective même sans le système d'alarme.

Comment ranger l'antivol XENA XZZ6L ?

Rangez le bloc-disque dans la sacoche de transport fournie. Il est idéal de le placer sur la selle du deux-roues. Ne transportez jamais l'antivol dans un vêtement ou attaché à votre ceinture, car cela pourrait causer des blessures graves en cas de chute.

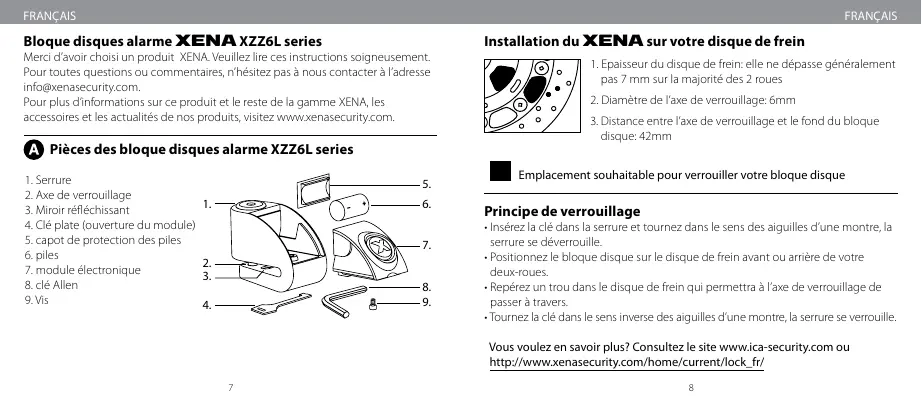

MODE D'EMPLOI XZZ6L XENA

Merci d'avoir choisi un produit XENA. Veuillez lire ces instructions soigneusement. Pour toutes questions ou commentaires, n'hésitez pas à nous contacter à l'adresse info@xenasecurity. com.

Pour plus d'informations sur ce produit et le reste de la gamme XENA, les accessoires et les actualités de nos produits, visitez www.xenasecurity.com.

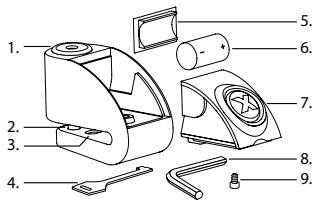

Pièces des bloque disques alarme XZZ6L series

1. Serrure
2. Axe de verrouillage
3. Miroir refléchissant
4. Clé plate (ouverture du module)
5. capot de protection des piles
6. piles
7. module électronique
8. clé Allen 9. Vis

Installation du XENA sur votre disque de frein

1. Épaisseur disque de frein: elle ne dépasse généralement pas 7 mm sur la majorité des 2 roues
2. Diamètre de l'axe de verrouillage: 6mm
3. Distance entre l'axe de verrouillage et le fond du bloque disque: 42mm

Principe de verrouillage

• Insérez la clé dans la serrure et tournez dans le sens des aiguilles d'une montre, la serrure se déverrouille.
• Positionnez le bloque disque sur le disque de frein avant ou arrêté de toute deux-roues.
• Repérez un trou dans le disque de frein qui permettra à l'axe de verrouillage de passer à travers. Tournez la clé dans le sens inverse des aiguilles d'une montre, la serrure se verrouille.

Voulez en savoir plus? Consultez le site www.ica-security.com ou http://www.xenasecurity.com/home/current/lock_fr/

• Votre XZZ6L est livré sans les piles pré installées. Vous nevez insérer les piles fournies avec cet antivol

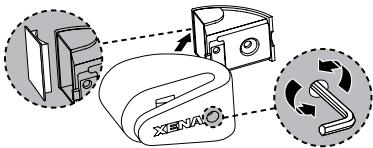

Remplacement des piles

• Avec l'aide de la clé BTR fournie, retirez la vis de fixation située au-dessous du bloque disque et enlevez le capot de protection du module électronique.
• Retirez le joint d'étanchéité, puis retirez et remplacez les piles.
• Insérez la pile comme indiqué par la flèche. Une mauvaise insertion pourrait endomager les contacts de la pile.
• Le bloque disque émettra un bip pour confirmer que la pile a été correctement installée. Notez que la sirène peut se déclencher pendant le remplacement de la pile, mais elle s'arrête dès que le module sera replaced sur le bloque disque.
• Remplacez le module électronique et le joint d'étanchéité.
• Revissez le capot de protection du module.

Durée de vie de la pile

• Dans des conditions normales d'utilisation, la durée de vie de la pile est de 8 mois environ. Le froid ou le déclenchement prolongé de la sirène peut diminuer la durée de vie de la pile.
• Un cliquetis continue ou tout autre altération du son de la sirène est un indicateur de pile Hors Service.
• Une pile déchargée affectera les performances de votre bloque disque XENA. Remplacez-la aux premiers signes de faiblesse.

• Pour plus de détails sur le produit, contactez votre revendeur XENA ou visitez le site www.xenasecurity.com

Le système d'alarme

• Voiture bloquée disque XENA dispose d'un armement automatique de l'alarme.
• Aucun interrupteur. Le système détecte automatiquement la présence du disque de frein.
• Une fois en place sur le disque, la sirène émet un bip et 5 secondes après ce bip le détecteur est armé.
• Après l'armement, le détecteur de chocs et de mouvements est prêt à signaler toute tentative de vol sur vos 2 roues.
• Une fois déclenchée, la sirène émettra une série de courts bips suivis d'un cycle d'alarme pendant 12 secondes.
• Si la tentative de vol se poursuit, la sirène sonnera de nouveau.

Dans le cas où le voleur cesse sa tentative, la sirène s'arrête et se réinitialisera en mode surveillance.

Clés

• Chaque antivol est livré avec 3 clés et une plaque sur laquelle figure le numéro de la clé à 7 caractères (par ex. X123456). Ce nombre vous permettra de commander des clés supplémentaires pour votre antivol.

• Si vous perdez vos clés, nous aurons besoin de ce numéro ainsi que des coordonnées du propriétaire (nom, adresse et n° de téléphone) ainsi qu'une preuve d'achat.

Les clés ne seront envoyées qu'à l'adresse du propriétaire ou du revendeur.

Entretien

Assurez-vous que la plaque miroir refléchissante soit propre, en la nettoyant régulièrement avec un chiffon sec. Toute trace de graisse ou de poussière pourrait altérer le fonctionnement de votre bloque disque. - Graissez régulièrement la serrure de votre bloque disque pour en conserver un fonctionnement onctueux.

Attention

• Ne serrez pas trop fort la vis du capot
• Ne forcez pas sur le capot
• En changeant les piles, la sirène peut se déclencher

Si votre module électronique est endommagé

Le module électronique peut être remplacé en vous rendant chez votre revendeur. Notez que la protection mécanique de votre antivol restera effective avec ou sans le système d'alarme.

Rangement de votre XENA

• Rendez-vous bloque disque alarmé XENA dans la sacoche de transport fournie. Idéalisée, le bloque disque deva été très range sur la selle de leur deux-roues. ATTENTION: Ne transporte que antiov delan un vetevement ou attaché à voe ceinture; cela pourrait causeur de graves blessures en cas de chute.

Depannage

La sirène ne se déclenche pas: positionnez le bloque disque à un autre endroit du disque Cliquetis ou bip: remplacez les piles

Alarme trop sensible: positionnez le bloque disque à 6h sur le disque Alarme pas assez sensible: positionnez le bloque disque de 12h à 3h sur le disque L'alarme ne se désarme: nettoyez le capteur LED et/ou le miroir réfléchissant.
