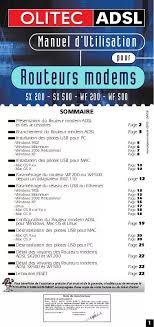

ADSL Manuel d’Utilisation pour
Déclaration de conformité CE : Nous, OLITEC BP592 54009 NANCY, déclarons sous notre propre responsabilité que les modems Routeur ADSL SX 200, SX 500, WF 200 et WF 500 auxquels se réfère cette déclaration sont conformes aux normes EN55024, EN55022 et EN60950 selon les dispositions des directives européennes 89/336/CEE et 73/23/CEE. Nancy le 27 Février 2003
Jacqueline Lejeune ● le câble de liaison réseau : (non fourni) Ce câble est équipé de deux connecteurs RJ45. ● le bloc d’alimentation : Ce bloc permet d’alimenter le routeur ADSL.
L’ensemble comprend un câble RJ11/RJ11 et un filtre séparateur ADSL/RTC à cliper. filtre séparateur ADSL/RTC bloc gigogne téléphone
WF200 Branchement du Routeur câble réseau modem ADSL à une carte réseau. (page 4) B/ Vous possédez une carte réseau et vous êtes connecté à un réseau local : HUB ou Switch
C/ Vous ne possédez pas de carte réseau, branchez-le en USB :
98, 98SE, Millennium (Me), 2000 à une carte réseau :
ARRIÈRE ROUTEUR embase type RJ45 femelle ▼ USB. Vous trouverez dans votre configuration système la carte réseau Olitec Router (via USB) que vous pourrez paramétrer comme une carte réseau standard.
Routeur modem ADSL en USB à votre ordinateur.
● Cliquez sur Suivant.
● Cliquez sur Suivant. ● Cliquez sur Terminer.
● Insérez le CD-Rom dans le lecteur, ● Cochez le choix Spécifier l’emplacement du pilote. ● Cliquez sur Suivant. On souhaite rechercher le pilote approprié, celui fourni sur le CD-Rom Olitec.
● Cliquez sur Parcourir, sélectionnez votre lecteur CD-Rom. ● Ouvrez le dossier D:\USB ADSL puis cliquez sur Suivant (D: étant le lecteur de CD-Rom).
Routeur modem ADSL en USB à votre ordinateur.
On souhaite rechercher le pilote approprié, celui fourni sur le CD-Rom Olitec.
● Cliquez sur Suivant.
● Cliquez sur Parcourir, sélectionnez votre lecteur de CD-Rom. ● Ouvrez le dossier D:\USB ADSL puis cliquez sur OK (D: étant le lecteur de CDRom).
Routeur modem ADSL en USB à votre ordinateur.
● Cliquez sur Installer à partir d’une liste ou d’un emplacement spécifié. ● Cliquez sur Suivant. On souhaite rechercher le pilote approprié, celui fourni sur le CD-Rom Olitec.
● Cliquez sur Parcourir, sélectionnez votre lecteur de CD-Rom. ● Ouvrez le dossier D:\USB ADSL puis cliquez sur Suivant (D: étant le lecteur de CD-Rom).
● Vous ne devez pas brancher le modem sur le port USB, avant d'installer les drivers sur votre Mac. Suivez l'installation détaillée ci-dessous :
Insérez le CD-Rom dans le lecteur CD-Rom, cette fenêtre apparaît.
Une fenêtre apparaît.
● Après avoir redémarré votre ordinateur, vous pouvez brancher le Routeur modem ADSL au port USB (page 4). ● Le Routeur modem ADSL doit être relié au secteur par son bloc d'alimentation et au réseau téléphonique, s’il ne l’est pas, voir Branchement du Câble de liaison ADSL (page 4). Maintenant que le Routeur modem est relié en USB au réseau ADSL, vous devrez attendre que le voyant ADSL soit fixe puis suivre la rubrique Paramétrage du réseau sous MAC OS 9.x.x (page 18) et suivre l’installation jusqu’à la fin.
Maintenant que le Routeur modem est relié en USB au réseau ADSL, suivre la rubrique Paramétrage du réseau sous MAC OS X (page 18) et suivre l’installation jusqu’à la fin.
● Canal par défaut (Channel) : 10* ● Cryptage WEP inactif (Encryption disabled) ● Vérifiez que vous accédez bien au routeur en ouvrant votre navigateur Internet sur la page http://192.168.0.250 (login : admin, mot de passe : adslolitec). ● Vous devez maintenant personnaliser votre réseau sans fil 802.11b. Ouvrez votre navigateur Internet sur la page http://192.168.0.250 (login : admin, mot de passe : adslolitec). Accédez aux paramétrages du réseau sans fil en cliquant sur le drapeau français, sur Configuration avançée, puis sur le lien Wireless dans le menu CONFIGURATION. * Important : si vous modifiez le canal du réseau 802.11b, il faut veiller à respecter la réglementation en vigueur dans le pays d'utilisation. En France début 2003, les canaux 10, 11, 12 et 13 sont libres d'utilisation à l'intérieur des bâtiments sur tout le territoire. L'utilisation de la totalité des canaux est en cours d'autorisation. Pour plus d'informations, consultez le site de l'Autorité de Régulation des Télécommunications (www.art-telecom.fr).
Vous pouvez changer le canal de transmission radio (Channel). ● Vous pouvez activer le cryptage de vos données. Cliquez sur Cryptage actif puis cochez une clé de cryptage. Dans la clé choisie, pour un cryptage sur 64 bits, saisissez 5 octets (soit 10 caractères compris de A-F ou de 0-9. Exemple : c6774663dd). Pour un cryptage sur 128 bits, saisissez 10 octets (soit 20 caractères compris de A-F ou de 0-9. Exemple : c6774663ddc6774663dd). Pour accéder à un réseau sans fil 802.11b sécurisé par un cryptage WEP, il est indispensable de connaître cette clé. ● ●
Patientez une minute pour que les paramètres soient pris en compte. Vous devez maintenant modifier le paramétrage (SSID, canal et clé de cryptage) de votre adaptateur 802.11b relié à votre ordinateur pour qu’il puisse se connecter au nouveau réseau 802.11b du routeur. ● Pour renseigner votre login et mot de passe de votre FAI, veuillez consulter maintenant la rubrique Configuration du Routeur modem ADSL. (page 19)
ATTENTION : Ce paramétrage est obligatoire en liaison USB ou Ethernet !
A noter que le paramétrage via le port USB est identique à celui d'une carte réseau standard. Consultez la marche à suivre en fonction de votre système d'exploitation : ➨ Pour Windows : 98SE, Millennium (Me), 2000 Professionnel et XP. ➨ Pour Linux : Exemple avec Mandrake 8.2. ➨ Pour Mac OS : Mac OS 9.x.x et Mac OS X. Consultez ensuite la rubrique Configuration du Routeur modem ADSL. (page 19) ATTENTION : Si vous utilisez des adresses IP statiques pour paramétrer votre carte réseau (contrairement au choix "obtenir une adresse IP automatiquement" pour les clients DHCP), il faut impérativement renseigner votre ou vos adresses de serveur DNS.
● Cliquez dans le menu contextuel sur Propriétés. Dans l'onglet Configuration des propriétés réseau, cherchez le protocole TCP/IP pour votre carte réseau. Si vous utilisez le Routeur modem ADSL via le port USB, sélectionnez TCP/IP -> Olitec Router (via USB).
● Cliquez sur le bouton Propriétés. Dans l'onglet Adresse IP des propriétés TCP/IP,
IP permet de se configurer en client DHCP. ● Cliquez sur Obtenir automatiquement une adresse IP. (si vous devez ou désirez être en adresse(s) IP fixe(s), vous devrez cocher Spécifier une adresse IP puis renseigner celle(s)-ci, exemple: 192.168.0.001 dans le champ "Adresse IP" pour le premier ordinateur et incrémenter pour les suivants (de 192.168.0.001 à 192.168.0.249), 255.255.255.0 dans "Masque de sous-réseau", vous devrez aussi renseigner les DNS primaire et secondaire dans l'onglet Configuration DNS. Il vous faudra également décocher le choix Serveur DHCP dans le menu Configuration/LAN des pages de configuration du routeur (accessibles en 192.168.0.250 avec un navigateur internet), puis appliquer et sauvegarder. ● Cliquez sur l'onglet Passerelle. ● Saisissez l'adresse IP 192.168.0.250 sous le label Nouvelle passerelle. ● Cliquez sur le bouton Ajouter. ● Si votre n'arrivez pas à surfer car votre FAI vous demande de renseigner les DNS primaire et secondaire, vous devrez cliquer sur l'onglet Configuration DNS pour les spécifier. ● Validez en cliquant sur le bouton OK. ● Redémarrez votre ordinateur si nécessaire. ● Consultez la rubrique Configuration du Routeur modem ADSL. (page 19)
Voisinage réseau situé sur votre bureau. ● Cliquez dans le menu contextuel sur Propriétés.
TCP/IP, Obtenir automatiquement une adresse IP permet de se configurer en client DHCP.
● Cliquez sur l'onglet Passerelle. ● Validez en cliquant sur le bouton OK. ● Redémarrez votre ordinateur si nécessaire. ● Consultez maintenant la rubrique Configuration du Routeur modem ADSL. (page 19)
● Cliquez dans le menu contextuel sur Propriétés.
● Cliquez sur Propriétés.
192.168.0.001 à 192.168.0.249), 255.255.255.0 dans "Masque de sousréseau" et 192.168.0.250 dans "Passerelle par défaut", vous devrez aussi renseigner les DNS primaire et secondaire après avoir coché Utiliser l'adresse de serveur DNS suivante. Il vous faudra également décocher le choix Serveur DHCP dans le menu configuration/LAN des pages de configuration du routeur (accessibles en 192.168.0.250 avec un navigateur internet), puis appliquer et sauvegarder). ● Cliquez sur le bouton Avancé. L'onglet Paramètres IP des Paramètres TCP/IP avancés permet entre autres de définir une passerelle.
● Saisissez l'adresse IP 192.168.0.250 comme passerelle. ● Cliquez sur le bouton Ajouter. ● De retour à l'écran précédent, validez en cliquant sur le bouton OK. ● Redémarrez votre ordinateur si nécessaire. ● Consultez maintenant la rubrique Configuration du Routeur modem ADSL. (page 19)
● Cliquez sur Panneau de configuration.
Avancé (si vous devez ou désirez être en adresse(s) IP fixe(s), vous devrez cocher Utiliser l'adresse IP suivante puis renseigner celle(s)-ci, exemple: 192.168.0.001 dans le champ "Adresse IP" pour le premier ordinateur et incrémenter pour les suivants (de 192.168.0.001 à 192.168.0.249), 255.255.255.0 dans "Masque de sous-réseau" et 192.168.0.250 dans "Passerelle par défaut", vous devrez aussi renseigner les DNS primaire et secondaire après avoir coché Utiliser l'adresse de serveur DNS suivante. Il vous faudra également décocher le choix Serveur DHCP dans le menu Configuration/LAN des pages de configuration du routeur (accessibles en 192.168.0.250 avec un navigateur internet), puis appliquer et sauvegarder). L'onglet Paramètres IP des Paramètres TCP/IP avancés permet entre autres de définir une passerelle.
● Consultez maintenant la rubrique Configuration du Routeur modem ADSL. (page 19)
Configuration du Routeur modem ADSL. (page 19)
Votre Macintosh est relié au Routeur modem ADSL par le port Ethernet directement ou via un switch (ou hub) ou par le port USB. Voici les paramètres de votre configuration réseau pour atteindre le Routeur modem ADSL : Après démarrage de votre Macintosh :
● Sélectionnez TCP/IP. ● Dans la liste Connexion, sélectionnez Ethernet. Si vous utilisez le Routeur modem via le port USB, sélectionnez USB ADSL. ● Dans la liste Configuration, sélectionnez Via un serveur DHCP (si vous devez ou désirez être en adresse(s) IP fixe(s), vous devrez sélectionner Manuellement puis renseigner celle(s)-ci, exemple: 192.168.0.001 dans le champ "Adresse IP" pour le premier ordinateur et incrémenter pour les suivants (de 192.168.0.001 à 192.168.0.249), 255.255.255.0 dans "Masque sous-réseau" et 192.168.0.250 dans "Adresse du routeur", vous devrez aussi renseigner les DNS primaire et secondaire dans Adr. serv. de noms, fermez la fenêtre et enregistrez. Il vous faudra également décocher le choix Serveur DHCP dans le menu Configuration/LAN des pages de configuration du routeur (accessibles en 192.168.0.250 avec un navigateur internet), puis appliquer et sauvegarder). ● Le champ Client DHCP ne doit pas être renseigné ! ● Fermez la fenêtre et cliquez sur Enregistrer. ● L'adresse IP de la carte réseau est fournie par le serveur DHCP (Exemple : 192.168.0.246). ● L'adresse IP du Routeur est renseignée automatiquement (Exemple : 192.168.0.250). ● Cliquez sur le Menu Pomme, sélectionnez Tableaux de bord. ● Sélectionnez AppleTalk. ● Dans la liste Connexion :, sélectionnez Ethernet. ● Fermez la fenêtre et cliquez sur Oui pour enregistrer. ● Consultez maintenant la rubrique Configuration du Routeur modem ADSL. (page 19) * MAC OS 8.x uniquement en liaison Ethernet (RJ 45).
Voici les paramètres de votre configuration réseau pour atteindre le Routeur modem ADSL :
255.255.255.0 dans "Sous-réseau" et 192.168.0.250 dans "Routeur", vous devrez aussi renseigner les DNS primaire et secondaire dans Serveurs DNS et cliquez sur Appliquer. Il vous faudra également décocher le choix Serveur DHCP dans le menu Configuration/LAN des pages de configuration du routeur (accessibles en 192.168.0.250 avec un navigateur internet), puis appliquer et sauvegarder). ● Cliquez sur Appliquer. ● L'adresse IP de la carte réseau est fournie par le serveur DHCP (Exemple : 192.168.0.246). L'adresse IP du Routeur est renseignée automatiquement (Exemple : 192.168.0.250). ● Consultez maintenant la rubrique Configuration du Routeur modem ADSL. (page 19)
● Vous pouvez maintenant configurer le Routeur modem ADSL pour qu'il puisse se connecter à votre compte ADSL. Depuis un ordinateur relié au routeur en USB, en réseau Ethernet ou Wireless 802.11b, ouvrez un navigateur Internet (l'exemple est donnée avec Internet Explorer). ● Saisissez l'adresse IP par défaut du Routeur modem ADSL : 192.168.0.250, puis validez par Entrée.
Auparavant, vous devez saisir les valeurs par défaut.
● Saisissez comme Mot de passe : adslolitec
Valider ou sur Sauvegarder pour enregistrer tous les changements.
(Si la page ne s’affiche pas, essayez en tapant une adresse telle que: 212.208.103.9)
Une fenêtre apparaît.
• Allumé : la liaison Ethernet est établie. • Clignotant : présence de trafic sur le lien Ethernet correspondant.
OLITEC ne pourra pas vous identifier et vous faire bénéficier de l'assistance gratuite et de la garantie matériel sans être en possession de la copie de votre facture et de votre carte d'enregistrement. C'est pourquoi il est IMPERATIF de nous faire parvenir ces deux documents dans les plus brefs délais. * (VOIR AU DOS LES CONDITIONS PARTICULIERES DE GARANTIE) Vous trouverez sur notre site Internet, une réponse aux problèmes les plus généralement rencontrés : www.olitec.com dans la rubrique Support Les techniciens OLITEC répondent à vos questions au : 0890 71 00 54 Assistance gratuite le 1er mois après achat, hors coût de communication suivant tarif Audiotel en vigueur (au 01/07/2002, 15 centimes €/mn depuis un téléphone fixe). Après le délais d’un mois appelez au : 0899 70 77 54 Tarif en vigueur au 01/07/2002, 1,349 €/appel et 0,337 €/mn depuis un téléphone fixe, 30 minutes maximum en ligne, limitées par les services Audiotel. Assistance du lundi au vendredi de 9h à 12h et de 14h à 18h Une Hot-Fax est aussi à votre disposition au 03 83 37 99 46 Assistances sur Internet : PC : savpc@olitec.com MAC : savmac@olitec.com LINUX : savlinux@olitec.com
■ Aucun colis en port dû ne sera accepté. Le délai de garantie dépassé, toutes réparations, pièces, main d’œuvre et port seront facturés au coût en vigueur. La garantie ne s’appliquera pas si la totalité des accessoires n’accompagne pas le produit retourné (alimentation, câble de liaison réseau et USB, câble téléphonique avec gigogne et filtre(s)). La garantie ne s’appliquera pas en cas de non respect des prescriptions d’utilisation ou des normes d’installation du matériel, ou lorsqu’une cause étrangère au matériel, ou résultant d’une utilisation anormale du matériel, sera à l’origine de la défaillance. ■ Garantie
• La détérioration du matériel par chocs électriques, secteur ou ligne téléphonique, mécaniques. • La détérioration du matériel par un orage. • La détérioration du matériel par contact avec un liquide. • La réparation ou modification par l’utilisateur ou par un technicien non agréé par OLITEC.
