SVT III PRO - Amplificateur de basse AMPEG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur basse à lampes
Puissance	450 Watts RMS à 4 ohms
Alimentation électrique	230V / 50Hz
Dimensions approximatives	48.3 x 27.9 x 22.9 cm
Poids	19.5 kg
Caractéristiques techniques principales	Préampli à lampes, section de puissance à transistors, égaliseur 3 bandes, entrée active et passive
Fonctions principales	Contrôle du gain, sortie DI, boucle d'effets, sortie casque
Entretien et nettoyage	Nettoyage régulier des connecteurs, vérification des lampes, dépoussiérage de l'appareil
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Sécurité	Ne pas exposer à l'humidité, utiliser avec des câbles appropriés, respecter les instructions de sécurité
Compatibilités	Compatible avec la plupart des guitares basses et enceintes de basse
Informations générales utiles	Conçu pour des performances live et en studio, apprécié pour sa chaleur sonore

FOIRE AUX QUESTIONS - SVT III PRO AMPEG

Que faire si l'ampli ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment résoudre un problème de son faible ?

Vérifiez les réglages de gain et de volume sur l'ampli. Assurez-vous que vos câbles et connexions sont en bon état et que les haut-parleurs sont correctement branchés.

Pourquoi y a-t-il une distorsion dans le son ?

La distorsion peut être causée par un gain trop élevé. Essayez de réduire le réglage du gain. Vérifiez également vos haut-parleurs pour des dommages éventuels.

Comment régler les effets intégrés ?

Utilisez les boutons de contrôle des effets sur le panneau avant de l'ampli pour ajuster le niveau et le type d'effet selon vos préférences.

Que faire si le ventilateur de l'ampli ne fonctionne pas ?

Assurez-vous que l'ampli est correctement aéré et que rien ne bloque le ventilateur. Si le problème persiste, contactez un technicien qualifié.

Est-ce que l'ampli peut être utilisé avec différents types de haut-parleurs ?

Oui, l'ampli peut être utilisé avec différents types de haut-parleurs tant que la puissance et l'impédance sont compatibles avec l'ampli.

Comment effectuer une mise à jour du firmware ?

Consultez le site officiel d'Ampeg pour télécharger le dernier firmware et suivez les instructions fournies pour la mise à jour.

Que faire si l'ampli surchauffe ?

Assurez-vous que l'ampli est bien ventilé et qu'il n'est pas placé dans un espace confiné. Si le problème persiste, faites-le vérifier par un professionnel.

Comment régler l'égalité des fréquences ?

Utilisez les contrôles d'égalisation sur le panneau avant pour ajuster les fréquences basses, médiums et aigües selon vos préférences.

L'ampli émet un bruit de fond, que faire ?

Vérifiez vos câbles et connexions pour des interférences. Essayez de déplacer l'ampli éloigné d'autres appareils électroniques.

MODE D'EMPLOI SVT III PRO AMPEG

1 INPUT: Brancher la basse en utilisant un bon cable. 2 BRIGHT: Sélecteur qui apporte de la brillance au signal d'entrée. 3-15 dB: Sélecteur enclenchant une atténuation de 15dB à l'entrée. Si la base est active, engager ce switch pour aligner le signal. 4 PEAK LED: Diode électroluminescente qui s'allume lorsque le préampli est proche du niveau de distorsion, indiquant ainsi le réglage optimum. 5 GAIN: Potentiomètre de contrôle du gain du préampli. Ajuster le gain jusqu'à ce que le voyant PEAK s'allume sur les fortes attaques (il ne doit pas être allumé constamment!). Pour obtenir le meilleur rapport signal/bruit, ajuster le gain au maximum, puis régler le "master" pour obtenir le niveau sonore désiré. 6 ULTRA BRIGHT: En fonction, ce sélecteur ajoute des haute fréquences + 6 dB à 5 kHz. 7 ULTRA LOW: Ce switch accroit les basses lorsqu'il est enclenché. Les cordes de Mi ou Si grave y sont particulièrement sensibles. 8 BASS: Contrôle des basses de la pré-égalisation, neutre au centre +/- 12 dB à 50 Hz. 9 MIDRANGE: Contrôle du gain des fréquences médiums +/- 15 dB sélectionnées par le potentiamètre "Frequency". 10 FREQUENCY: Permet de sélectionner la fréquence dans la bande medium, en donnant le choix entre 5 bandes: 1 = 220Hz 2 = 450Hz 3 = 800Hz 4 = 1.6kHz 5 = 3kHz. 11 TREBLE: Correction des aigus: -19 dB/+14 dB à 5 kHz. La correction est neutre au centre. 12 MASTER: Règle le niveau de sortie de l'ampli. Pour obtenir le meilleur rapport signal/bruit, ajuster le master au maximum, puis régler le gain pour obtenir le niveau sonore désiré. 13 TUBE GAIN: Le Tube Gain fait varier la haute tension aux grilles des lampes de "driver" de 1 'étage de puissance. Cela permet une variété de sons se rapprochant d'un étage de puissance entière à lampes. Ces tubes replacent le "Limiteur" que l'on trouve sur les étages de puissance à transistors standard. Régler à 10, la tension aux grilles est au maximum donnant ainsi un son nerveux et moderne. Régler à 0 la tension est faible donnant un son plus gras et plus compressé. Il est possible d'obtenir de la distorsion suivant le volume auquel vous jouerez. Le réglage au centre reste le meilleur pour éviter la saturation. Note: En actionnant rapidement le potentiomètre de Tube gain de 10 à 0 vous entendrez un léger ronflement et une coupure-temporaire du son. Ceci est dû à la variation du courant continu qui alimente les grilles; il n'y a pas lieu de s'inquiéter. Dans le sens inverse, il n'y aura qu'un léger retard, dû au chargement des condensateurs. 14 MUTE: Utiliser ce switch pour "muter" toutes les sorties, excepté le "Tuner Out". Un pédalier connecté en (36) peut également enclencher cette fonction lorsque le switch est en position "out". Le switch de façade reste actif lorsque le pédalier est branché. 15 GRAPHIC EQ: Enclenche l'égaliseur 9 bandes. Le son sera affecté, uniquement en actionnant les faders d'égalisation. Cette fonction peut s'enclencher via un pédalier (36) qui sera prioritaire sur le switch de façade. 16 L. E. D. EGALISEUR: Diode électroluminescente indiquant que l'égaliseur est en fonction. 17 9-BAND GRAPHIC EQ: Ces "fader" ajustent le gain des fréquences indiquées à leur base. L'égaliseur peut être utilisé de deux manières différentes. L'une pour ajuster la courbe de réponse désirée. L'autre pour vous façonner un second son totally différent et souvent plus fort grâce à la fonction "level" de l'égaliseur. 18 LEVEL: Potentiomètre réglant le niveau de sortie de l'égaliseur. 19 ON L. E. D: Diode électroluminescente indiquant que l'ampli est allumé. 20 POWER: Pour allumer l'ampli placer le sélecteur en position "ON". Note: Le relais de protection produit un léger retard à l'allumage.

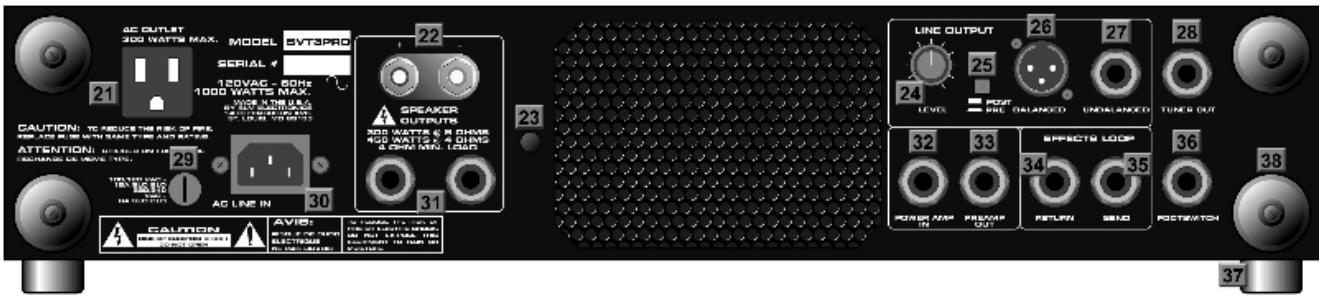

Face arrière

21 AC OUTLET: U. S. A uniqueness. 22 FICHES BANANE: Ces connecteurs sont recommendés pour l'utilisation de l'ampli à plein régime. Connecter le baffle avec un cable haut-parleur d'un bon diamètre avec un épanoui ou une fiche banane. Le noir est la masse, le rouge le point chaud. 23 ATTACHE ARRIERE RACK: Pour une(Meilleurefixation en Rack 19 pouces, fixer une patte à l'aide de cet insert à l'arrière de l'appareil. Utiliser une vis de 1 / 4 20 de diametre et de moins de 1 / 2" pouce de long. 24 NIVEAU DE SORTIE LIGNE: Potentiometre qui ajuste le niveau de sortie symétrique (26) ou asymétrique (27). Ce niveau est indépendant du master volume. Pour enlever la masse (Ground Lift), tirer le potentiemètre vers soi et le renflement sera supprimé. 25 SELECTEUR PRE/POST SORTIE LIGNE: Sélecteur qui decide de la nature du signal de sortie ligne. En position "OUT" le signal est direct (PRE); en position "IN" le signal est affecté par tous les réglages du préampli (POST EQ), y compris la boucle d'effet. 26 SORTIE LIGNE SYMETRIQUE: Sortie XLR symétrique destinée à alimenter une table de mixage, un multipiste, ou un ampli extérieur. Pre ou Post Eq suivant la position du sélecteur (25). 27 SORTIE LIGNE ASMETRIQUE: Sortie jack asymétrique destinée à alimenter une table de mixage, un multipiste ou un ampli extérieur. Pre ou Post Eq suivant la position du sélecteur (25). 28 TUNER: Sortie destinée à alimenter un accordeur en signal. Elle est toujours active même lorsque la fonction "mute" est enclenchée. Ceci permet de s'accorder dans le silence et d'avoir une sortie toujours audible alors que le volume général est baisse. 29 FUSIBLE: Ce fusible protège l'appareil des surtensions. Si le fusible brûle, le replacer par un fusible de même valeur et de même type. 30 AC LINE: Connexion du cable d'alimentation. Ne pas supprimer la liaison à la terre. 31 SORTIES HAUT-PARLEUR JACK: Pour une utilisation pratique, connecter des cables haut-parleur jackjack uniquement. Pour une utilisation a plein régime utiliser les fiches banane (22). 32 ENTREE AMPLI DE PUISSANCE: Entrée jack directement connectée à l'ampli de puissance destinée à l'utilisation d'un préampli extérieur. Connecter la sortie de la source à l'entrée avec un cable instrument pour alimenter en signal l'ampli de puissance. Le préampli interne sera déconnecté lors de l'utilisation de cette entrée. 33 SORTIE PREAMPLI: La sortie préampli est destinée à l'usage d'un ampli de puissance extérieur (console, effet....). Utiliser cette sortie avec un cable instrument. 34 RETOUR EFFET: Entrée jack pour connecter la sortie de l'effet utilisé avec un cable instrument. 35 ENVOI DE LA BOUCLE D'EFFET: Sortie post Eq destinée à alimenter le processeur d'effet en mono. Connecter l'entrée de celui-ci avec un cable instrument. 36 PEDALIER: Jack stéreo permettant de connecter un double pédalier qui contrôle la mise en fonction de l'égaliseur 9 bandes et la fonction "Mute". La "tête" du jack contrôle le "mute" et la "bague" l'égaliseur. Le pédalier est prioritaire sur les selecteurs en façade. Référence: AFP-2B. 37 PIEDS: Pour un montage en rack, steroler les pieds de maniere a obtirn la hauteur standard de 3 unites. Ne pas remoner les pieds avec des vis trop longues susceptibles d'endommager le circuit. 38 PIEDS ARRIERES: Ces pieds permettent de poser la tete en arrriere si nécessaire tout en protégeant la connectique.

450 watts RMS sous 4 ohms

275 watts RMS sous 8 ohms

Égalisation:

BASS: +/- 12 dB @ 50 Hz

MEDIUM: +/- 15 dB à la fréquence sélectionnée: 220Hz, 450Hz, 800Hz, 1600Hz ou 3kHz

AIGUS: +14/-19 dB @ 5 kHz

Égaliseur graphique:

+/- 15 dB @ 33 Hz, +/- 8 dB @ 80 Hz, 150 Hz, 300 Hz, 600 Hz, 900 Hz, 2 kHz

Sélecteurs de pré-égalisation:

Largeur: 48,26 cm (19 pouces)

Hauteur: 10,16 cm (2 unités)

Profondeur: 39,37 cm

Poids: 11,57kg
