MODE D'EMPLOI ELITE LS700P YORKVILLE

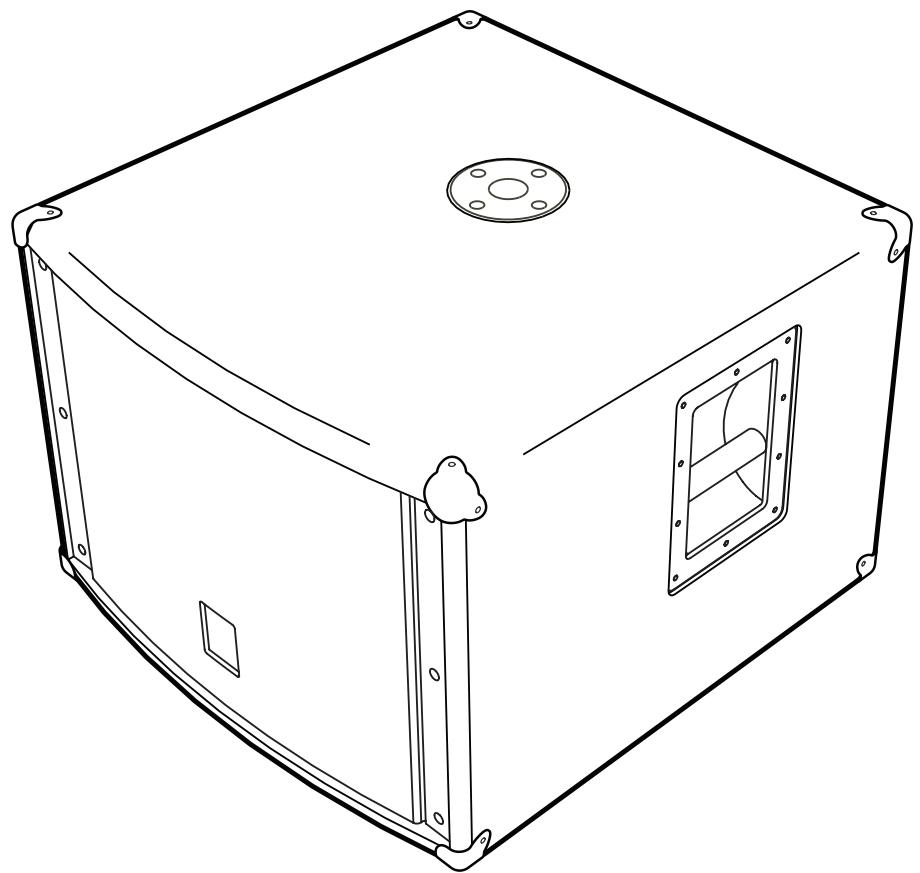

MANUEL de l'utilisateur
MODELE TYPE: ES700P
LS700P

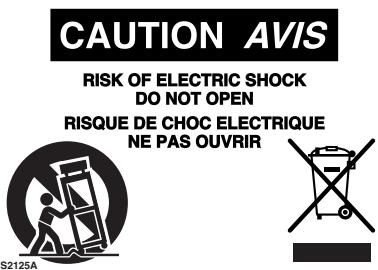

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolated proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.
Le point d'exclamation à l'intérieur d’un triangle équilatéral est prévu pour alerter l’utilisateur de la présence d’instructions importantes dans la littérature accompagnant l’appareil en ce qui concerne l’opération et la maintenance de cet appareil.
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L'UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez lire le manuel : il contient des informations qui devraient être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boîte au cas où l'appareil avait être retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, untrépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, untrépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil.
L'enceinte acoustique amplifiée LS700P intègre un haut-parleur d'extrême grave à un amplificateur de puissance. Conçu principalement pour être utilisée avec des signaux de niveau haut-parleur, elle a été créée pour rehausser, avec simplicité, les basses fréquences d'un ensemble audio.
Configuration
On peut utiliser le LS700P dans plusieurs types d'installation. Le système standard inclut un LS700P et une paire de cabinets pleine gamme. Le LS700P accepte les signaux indépendants de gauche et droite provenant des enceintes pleine gamme et les combine pour entraîner son haut-parleur interne. Dans un ensemble qui n'amène qu'un signal au LS700P, par exemple un système monophonique ou un ensemble stéréo qui utilise plusieurs LS700P, utilisez l'entrée de gauche ou de droite.
Pour l'opération normale, branchez simplement le LS700P comme un cabinet ordinaire avec les cabinets pleine gamme. Réglez le commutateur "INPUT LEVEL" à la position "SPEAKER." Le commutateur "INPUT GROUND" doit être réglé à la position "GROUNDED" si l'appareil de source sonore n'est pas muni d'un cordon d'alimentation avec lame de mise à la terre. Le LS700P peut être branché avant ou après les cabinets pleine gamme. Si vous n'utilisez qu'un LS700P dans un ensemble stéréo, utilisez les entrées gauche et droite. Utilisez l'entrée de gauche ou droite dans un ensemble avec plusieurs LS700P ou encore dans un ensemble monophonique. Le signal acheminé aux haut-parleurs pleine gamme n'est pas modifié par le LS700P. Le LS700P ne consomme pas de courant provenant de l'amplificateur qui amène le signal aux cabinets pleine gamme. Notez qu'il n'est pas nécessaire d'utiliser un filtre séparateur externe.

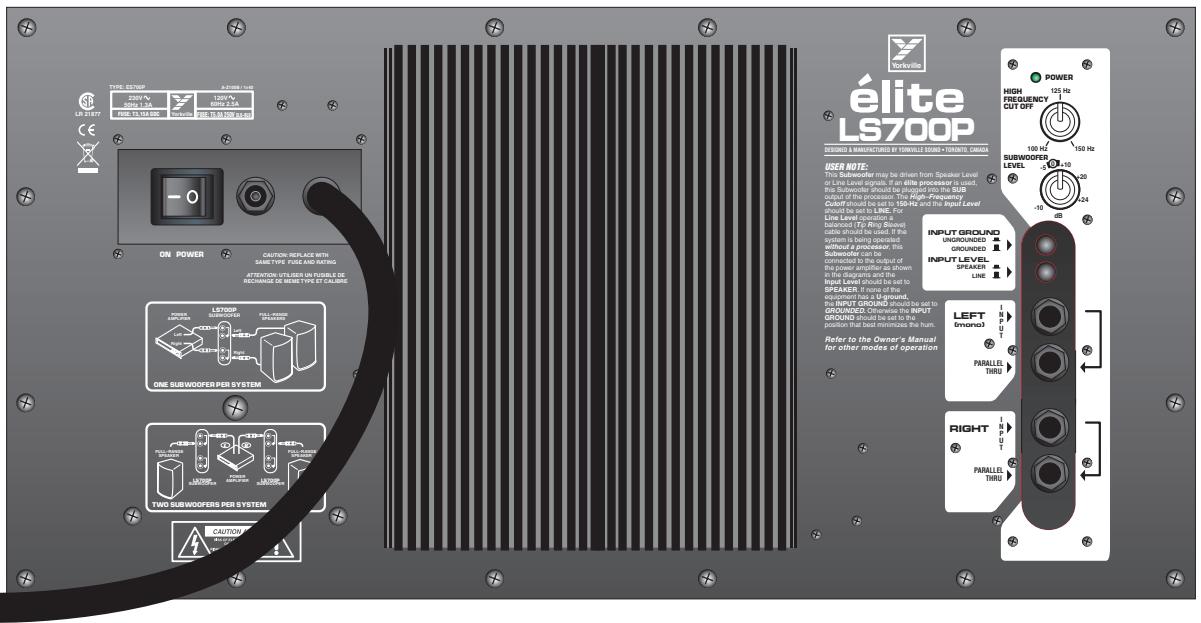

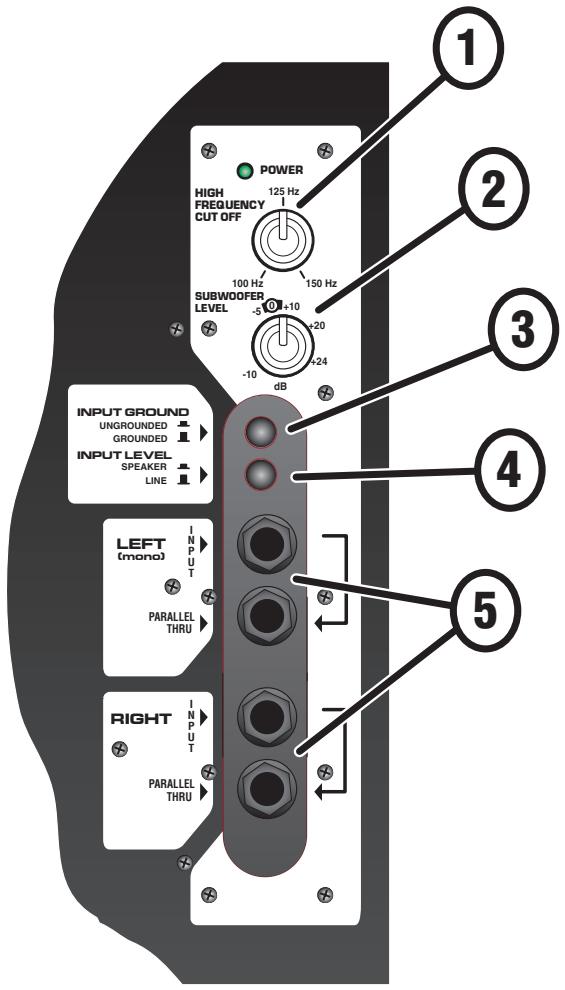

1. Contrôle de coupure pour hautes fréquences
Ce contrôle règle la fréquence qui marque le point de départ pour la pente de diminution des hautes fréquences. Lorsqu'utilisé sans filtre séparateur électronique externe, tel l'unité de traitement élite, le filtre interne en conjunction avec la pente de diminution des fréquences basses du cabinet pleine gamme, fournit un dispositif complet de filtrage de fréquences. Ce contrôle devrait être réglé à la fréquence assignée à l'unité de traitement élite qui fait pair avec le cabinet pleine gamme élite (ex. les cabinets e160 avec l'unité de traitement ep160). Lorsqu'utilisé avec les cabinets e160 ou e168, le contrôle devrait être réglé au maximum. Avec tout autre unité de traitements élite, réglez le contrôle au minimum. Il peut être préférable de régler ce contrôle à une fréquence.
fréquence si le LS700P est situé à une bonne distance des cabinets pleine gamme.
Si un processeur élite est utilisé, réglez le contrôle de coupure pour hautes fréquences au maximum (160Hz).
2. Égalisation
Le contrôle de niveau du subwoofer ajuste le niveau de basses fréquences ajouté au système par le LS700P. Il permet d'obtenir la réponse en fréquences désirée en relation avec la sensibilité du haut-parleur plein gamme jumelé. Cet ajustement devrait être fait en opérant le système à un niveau modéré et ne devrait pas être modifié par la suite. Il n'est pas possible de régler le niveau de ce contrôle lors d'une opération à niveaux élevés parce que le limiteur intégré détermine le niveau de sortie. Si le contrôle est réglé à un niveau trop élevé, le survoltage du
circuit causera une réduction de la dynamique pour les basses. Le contrôle ne devrait pas être réglé à une position plus élevée que "9 heures" à part durant une opération à un niveau réduit. Dans la plupart des cas, le contrôle devrait être réglé entre 0dB et +20dB.
Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0dB. Réglez-le ensuite au niveau désiré. La marque de 0dB indique que vous obtenez la pleine puissance lorsque l'entrée ligne est utilisée et que le niveau de signal qui y est présent est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 watt 8-Ohms) pour une pression sonore de 100dB quand le selecteur d'entrée est réglé à la position "speaker level." Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence uniforme. Lorsque le système est utilisé à un niveau réduit, peu importe si le selecteur d'entrée est réglé à "Line" ou "Speaker Level," il est généralement souhaitable de régler le contrôle de niveau entre +3 et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opérez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveaux réduits.
3. Commutateur de mise à la terre de l'entrée
Le LS700P a été créé pour être alimenté avec une source qui est branchée à la terre. Un problème de ronflement ou bourdonnement peut être causé par un système complément des apparciels sans mise à la masse. Si un tel problème survient, réglez le commutateur "INPUT GROUND SWITCH" à la position "GROUNDED," sinon, laissez le commutateur à la position "UNGROUDED." N'utilise pas la position "GROUNDED" avec un amplificateur branché en pont ou lorsque le manchon du signal d'entrée est sous tension.
A des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau de signal de sortie. N'augmentez pas le réglage du niveau lors de l'opération à niveaux élevés.
4. Commutateur de niveau d'entrée
Le LS700P est muni d'un commutateur qui permet de sélectionner les entrées, les signaux de niveau haut-parleur ou de niveau ligne. L'opération à niveau ligne est appropriée
seulement lorsqu'une unité de traitement avec fréquence de coupure à 125Hz ou moins est utilisée. Tout autre mode d'opération devrait être fait avec des signaux de niveau haut-parleur et le commutateur à la position "SPEAKER LEVEL."
Pour opération normale, reliez simplement le LS700P comme un haut-parleur ordinaire avec les cabinets pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR." Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découverte de mise à la terre doit être réglé à la position "GND." Le LS700P peut être connecté avant ou après les haut-parleurs pleine gamme. Utilisez les entrées de gauche et de droite lors d'opération à un seul LS700P dans un système stéréo. Utilisez l'une ou l'autre des entrées de gauche et droite lorsque vous utilisez deux LS700P, un pour le côté droit et un pour le côté gauche (ou dans un système monophonique). Le LS700P ne modifie pas le
À des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau de signal de sortie. N'augmentez pas le réglage du niveau lors d'opération à niveaux élevés.
signal acheminé aux haut-parleurs pleine gamme. Le LS700P ne prélèvera pas de puissance de l'amplificateur qui propulse les haut-parleurs pleine gamme. Veuillez noter qu'un contrôle séparé externe n'est pas nécessaire.
En plus d'accommoder le cabinet pleine gamme, le jack PARALLEL THRU permet l'utilisation de plusieurs LS700P branchés en parallèle. Il n'y a pas de limite au nombre de LS700P qui peuvent être raccordés ensemble.
6. Contrôle de niveau du LS700P
Pour ajuster le niveau de basse à ajouter à l'ensemble audio, un contrôle de niveau est prévu au panneau arrière du LS700P. Ce contrôle règle le niveau par rapport à la sensibilité relative du cabinet pleine gamme qui l'accompagne et permet d'obtenir la réponse en fréquence désirée. Ce contrôle devrait être réglé à un niveau moyen d'opération pour ensuite demeurer inchangé. Puisque le limiteur détermine le niveau de sortie, il est impossible de régler ce contrôle à des niveaux élevés.
LS700P Exemples de Configuration UN LS700P AVEC SYSTÈME MONO
NOTEZ BIEN: L'adaptateur de support LS700P peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5′4″ avec sécurité quand le LS700P est incliné à moins de par rapport à l'horizontale.
ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.
Elite 6700P
Type de système Subwoofer
Réponse en Fréquence (Hz ± 3 dB)
Configuration des HP
Drivers pour graves
Puissance Nominale fréquences Graves (Watts)
Protection Fréquence Graves
Puissance Totale (Watts)
Amplificateur de puissance pour graves (Watts)
Refroidissement par Convection Passive
Cordon d'alimentation
Commutateur de mise en marche
Consommation de puissance (typ/max)
Entrées - 1/4" Jacks
Contrôles de Niveau
Contrôle d’égalisation Coupure des fréquences aigües
Autres Contrôles / Caractéristiques
Entrée commutable entre niveau ligne et niveau HP
Sélecteur de débranchement de la mise à la terre
Coins En métal noirs
Pieds Plastique
Poignées 2 montées sur les côtés
Matériaux 3/4 pouce 7-plis épinette
Grille Métal Perforée de gros calibre
Recouvrement / Finition
Recouvrement Optionnel / Finition
Dimensions (PLH x L arrête, pouces)
Dimensions (PLH x L arrête, cm)
Poids (livres/kg)
Tapis Noire
Peinture Noire Ultrathane (LS700PB)
24.5 × 24 × 17.5
62.1 × 61 × 44.5
91/41.3
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initiale (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclut tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
WEB: www.yorkville.com
