C170P - Amplificateur de guitare YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare / Enceinte active amplifiée
Marque	YORKVILLE
Modèle	C170P
Puissance totale	100 Watts
Configuration des haut-parleurs	2 voies : Woofer 8 pouces, Tweeter à dôme Mylar 1 pouce
Réponse en fréquence	60 Hz - 20 kHz (±3 dB)
Entrées	1 x entrée Jack 1/4" PBM (symétrique, compatible avec microphone ou ligne)
Sorties	1 x sortie Aux Jack 1/4" PBM (parallèle à l'entrée)
Contrôles	Gain, Tonalité, Volume, Commutateur Mic/Line
Alimentation	Secteur CA (cordon intégré)
Consommation	100 W (puissance de sortie)
Dimensions (L x H x P)	28,5 x 42 x 25 cm (11,25 x 16,25 x 9,75 pouces)
Poids	8,5 kg (18,7 lb)
Matériau du boîtier	Plastique ABS
Grille	Métal perforé
Quincaillerie incluse	Support de montage en U (mural/plafond)
Adaptateur pour pied	Optionnel (C170ADAPT, diamètre 1 3/8")
Système de refroidissement	Dissipateur de chaleur
Pieds	Oui
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - C170P YORKVILLE

Puis-je brancher un microphone directement sur la C170P ?

Oui, utilisez l'entrée Jack 1/4" PBM et placez le commutateur Mic/Line sur Mic. Si votre micro a une prise XLR, utilisez un adaptateur (ex. Yorkville PC-25XPS).

Comment relier plusieurs enceintes C170P entre elles ?

Utilisez la sortie Aux (Jack 1/4") pour connecter l'entrée d'une seconde C170P avec un câble symétrique (ex. Yorkville PC-10ST ou PC-20ST). Vous pouvez ainsi chaîner plusieurs enceintes.

Quelle est la différence entre les réglages Gain et Volume ?

Le Gain ajuste la sensibilité d'entrée du préamplificateur, tandis que le Volume contrôle le niveau général de sortie. Réglez d'abord le Gain vers 5, puis ajustez le Volume au niveau souhaité.

Puis-je utiliser la C170P comme amplificateur de guitare ?

Oui, la C170P accepte les signaux de niveau ligne (guitare avec préampli ou pédales). Branchez votre guitare via l'entrée Jack 1/4" et réglez le commutateur sur Line. Le contrôle de Tonalité permet d'ajuster les aigus.

Comment monter la C170P sur un pied d'enceinte ?

La C170P est livrée avec un support en U pour fixation murale/plafond. Pour un pied, utilisez l'adaptateur optionnel C170ADAPT (diamètre standard 1 3/8").

Quel type de câble utiliser pour la connexion Aux ?

Il est recommandé d'utiliser des câbles symétriques Jack 1/4" PBM vers Jack 1/4" PBM, comme les modèles Yorkville PC-10ST (3 m) ou PC-20ST (6 m).

La C170P peut-elle être utilisée comme retour de scène ?

Oui, grâce à son format compact et sa forme trapézoïdale, elle est idéale pour les espaces restreints. Placez-la sur le sol ou sur un pied pour un retour de moniteur.

Que faire si le témoin lumineux d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise secteur fonctionnelle et que l'interrupteur de mise en marche est en position ON. Si le problème persiste, consultez un technicien qualifié.

Puis-je brancher une source ligne (lecteur CD, ordinateur) sur l'entrée ?

Oui, placez le commutateur sur Line et connectez votre source via un câble Jack 1/4" ou un adaptateur approprié. Utilisez le contrôle de Gain pour optimiser le niveau.

Comment nettoyer et entretenir la C170P ?

Débranchez l'enceinte avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Protégez-la de l'humidité et des chocs.

MODE D'EMPLOI C170P YORKVILLE

La série mini coliseum C170P - enceinte à haut-parleur active - 100W, 8 pouces / 1 pouce

La série Mini Coliseum a été conçue expressément pour les installations fixes. Nos nombreuses années d'expérience dans le domaine de la conception d'enceintes à haut-parleur nous ont amenés logiquement à la conception d'enceintes à haut-parleurs conçues expressément pour les installations fixes. Les connaissances obtenues durant le développement des enceintes TX, élite, Pulse et Performance nous ont permis de concevoir une série d'enceintes pratique, à un coût abordable.

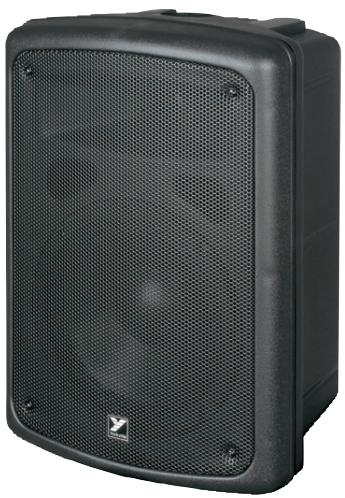

La C170P est une enceinte à haut-parleur à la fois compacte et active de 100-watt équipée d'un haut-parleur de 8-pouces et d'un tweeter Mylar de 1-pouce. L'enceinte est fabriquée à partir de plastique durable de type ABS. Sa forme trapézoïde en fait une enceinte idéale pour applications impliquant un espace serré. La C170P est expérimentée avec un support en U fait de métal pour suspension murale ou sur plafond. Un adaptateur optionnel pour montage sur pôle (C170ADAPT) est aussi disponible pour monter l'enceinte sur un pied à haut-parleur.

La C170P est équipée d'une prise d'entrée 14 -pouce PBM et d'une prise de sortie AUX 14 -pouce pour interconnector des C170P additionelles. Elle est aussi doté de contrôle de GAIN, TONALITE et VOLUME. La prise d'entrée ligne 14 -pouce PBM peut aussi être utilisé avec un microphone et la sensibilité d'entrée est commutable entre les niveaux de type MIC et LIGNE.

DEL d'alimentation et commutateur de mise en marche

La DEL d'alimentation s'illumine quand la C170P est simultanément branchée à une source d'alimentation CA et le commutateur de mise en marche est à la position ON.

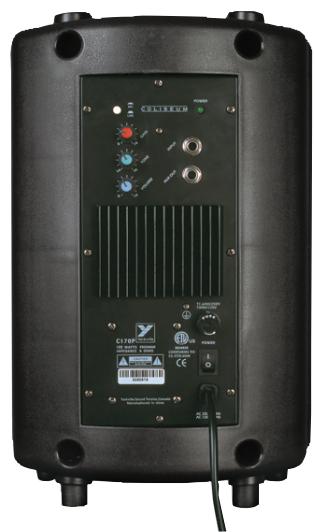

Prises d'entrée et de sortie AUX

Les prises d'entrée et de sortie AUX sont du type phone 1/4 -pouce PBM et elles sont symétriques. Elles sont toutes compatibles avec fiches asymétriques 1/4 -pouce. Branchez votre source de signal niveau ligne à ces prises (mixeur, lecteur CD/Magnétophone, ordinateur portable etc.).

Tel qu'indiqué, l'entrée peut aussi être utilisée pour le branchement d'un microphone. Si le microphone n'est pas équipé d'une prise 1/4 -pouce, l'utilisation d'un adaptateur sera requise (ou câble adaptateur tel que le PC-25XPS 25-pieds avec prise XLR femelle à prise 1/4 -pouce stéréo). La C170P est ainsi convertie en un simple et compact système de sonorisation. La sortie Aux est raccordée en parallèle avec l'entrée.

permettant de connecter deux C170Ps ou plus ensemble (l'utilisation de câbles symétriques avec prise 14 -pouce PBM tels que les modèles PC-10ST ou PC-20ST de Yorkville est recommandée (10 pieds ou 20 pieds PBM à PBM).

Commutateur line/mic

Placez le commutateur à la position Line lorsque vous branchez une source de signal de niveau ligne à la prise d’entrée, ou à la position Mic lorsque vous y branchez un microphone.

Note: Ne raccordez pas de source de signal de niveau haut-parleur tel que la sortie d'un amplificateur de puissance à l'ENTRÉE.

Contrôle de GAIN

Le contrôle de gain vous permet d'ajuster la sensibilité d'entrée du préamplificateur de la C170P indépendamment du volume. Réglez pour commencer le gain à environ '5' — ensuite, réadjustez (au besoin) pour maintenir une bonne clarté avec un volume adéquat.

Contrôle de volume

Le contrôle de Volume ajuste le niveau général de la C170P, en relation avec le réglage du contrôle de gain. Réglez pour commencer le volume à un niveau réduit (tout en réglant le contrôle de gain tel qu'indiqué ci-dessus), augmentez ensuite le volume au réglage approprié.

Contrôle de tonalité

Le contrôle de tonalité ajuste la balance de la gamme de fréquences aiguës. Réglez pour commencer le contrôle à la position centrale/neutre. Tournez-le ensuite dans le sens horaire pour permettre de l'emphase sur les aigües ou dans le sens anti-horaire pour atténuer les aigües.

REAL Gear.

Yorkville

REAL People.

Type de système 2-voies

Réponse en Fréquences (Hz +/- 3db) 60 - 20000

Configuration de haut-parleur 8-pouces / 1-pouce tweeter à dome

Driver(s) pour aigües 1 pouce Mylar Tweeter à Dome

Drivers pour graves 8-pouces

Puissance Totale (Watts) 100

Système de refroidissement Dissipateur de chaleur

Cordon d'alimentation Intégré

Commutateur de mise en marche Oui

Entrées 2 x 1/4-pouce PBM (Entrée/Sortie Aux)

Entrées - 1/4-inch Jacks 1 PBM

Contrôles du mixeur Commutateur de sensibilité Mic/Line Contrôles

de Gain, Tonalité et Volume

Pieds Oui

Quincaillerie Incluse Support de montage

Adaptateur pour montage sur pôle (1 3/8''-3.5cm) Adaptateur Optionel (C170ADAPT)

Matériaux de construction Plastique ABS

Grille Métal Perforé

Dimensions (PLH x L arrête, pouce) 11.25 x 9.75 x 16.25 x 9.5

Dimensions (PLH x L arrête, cm) 28.5 x 25 x 42 x 24

Poids (livres / kg) 18.7 / 8.5

La C170P est expédiée avec un support en U fait de métal pour suspension murale ou sur plafond.

Un adaptateur optionnel pour montage sur pôle (C170ADAPT) est aussi disponible pour monter l'enceinte sur un pied à haut-parleur.
