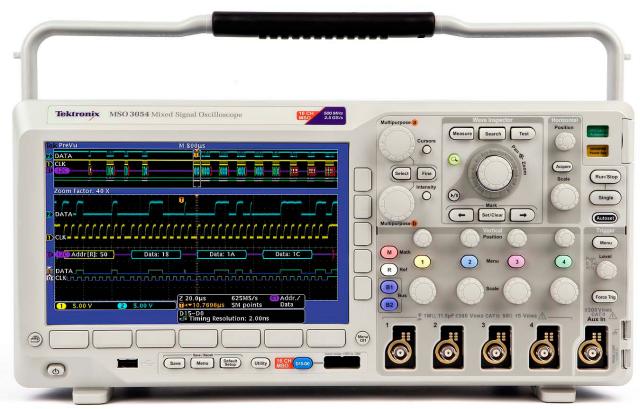

DPO3032 - Oscilloscope TEKTRONIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DPO3032 TEKTRONIX au format PDF.
| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Oscilloscope numérique à mémoire |
| Caractéristiques techniques principales | 2 canaux, bande passante de 300 MHz, taux d'échantillonnage de 2 GSa/s |
| Affichage | Écran LCD couleur de 7 pouces, résolution 800 x 480 pixels |
| Modes de fonctionnement | Mode normal, mode de déclenchement, mode d'acquisition |
| Alimentation électrique | 100-240 V AC, 50/60 Hz |
| Dimensions approximatives | 320 mm x 150 mm x 400 mm |
| Poids | Environ 3,5 kg |
| Connectivité | USB, LAN, GPIB (en option) |
| Fonctions principales | Mesures automatiques, mathématiques, analyse FFT |
| Entretien et nettoyage | Nettoyer l'écran avec un chiffon doux, vérifier régulièrement les connexions |
| Pièces détachées et réparabilité | Disponibilité des pièces de rechange, service après-vente recommandé |
| Sécurité | Conforme aux normes de sécurité IEC 61010-1, protection contre les surcharges |
| Informations générales utiles | Garantie de 3 ans, support technique disponible |
FOIRE AUX QUESTIONS - DPO3032 TEKTRONIX
Questions des utilisateurs sur DPO3032 TEKTRONIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Oscilloscope au format PDF gratuitement ! Retrouvez votre notice DPO3032 - TEKTRONIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPO3032 de la marque TEKTRONIX.
MODE D'EMPLOI DPO3032 TEKTRONIX
Spécifications des performances clés
- Modèle avec bande passante 100, 300, 500 MHz Modèle à 2 et 4 voies analogiques 16 voies numériques (gamme MSO) Fréquence d'échantillonnage de 2,5 G éch./s sur toutes les voies Longueur d'enregistrement de 5000000 points sur toutes les voies Vitesse maximale d'acquisition de signaux >50000 signaux/s Gamme de déclenchements évolués
Fonctionnalités conviviales
- Les commandes de Wave Inspector® simplifient la navigation et permettent d'automatiser la recherche des données de signal. 29 mesures automatiques et fonction FFT pour une analyse simplifiée du signal. L'interface de sonde TekVPI® prend en charge les sondes actives, différentielles et de courant pour les unités et la mise à l'échelle automatique. Grand écran couleur 9" (229 mm) WVGA. Léger et peu encombrant : seulement 147 mm de profondeur, pour un poids de 4 kg.
Connectivité
- Port hôte USB 2.0 sur les faces avant et arrière, pour simplifier et accélérer le stockage des données, l'impression et la connexion d'un clavier USB. Port périphérique USB 2.0 sur la face arrière, pour faciliter la connexion à un ordinateur ou l'impression directe sur une imprimante compatible PictBridge®. Port Ethernet 10/100 intégré pour la connexion au réseau et port de sortie vidéo pour exporter l'écran de l'oscilloscope vers un moniteur ou un projecteur.
Déclenchement et analyse série en option
Options de déclenchement série, de décodage et de recherche automatiques pour I2C, SPI, CAN, LIN, RS-232/422/485/UART et I2S/LJ/RJ/TDM
Conception et analyse de modules à signaux mixtes (gamme MSO)
Déclenchement, décodage et recherche automatiques sur les bus parallèles. Déclenchement sur temps d'établissement et de maintien multivoie. Acquisition très haute vitesse MagniVu™, pour obtenir une bonne résolution temporelle (121,2 ps) sur les voies numériques.
Prise en charge d'applications en option
Analyse de puissance Analyse HDTV et vidéo personalisée
Outils complets pour le débogage de conceptions de signaux mixtes
Grâce aux oscilloscopes à signaux mixtes de la gamme MSO/DPO3000, vous pouvez analyser jusqu'à 20 signaux analogiques et numériques à l'aide d'un seul instrument, afin d'identifier et de diagnostiquer rapidement les problèmes dans des systèmes complexes. Les bandes passantes allant jusqu'à 500 MHz et le suréchantillonnage 5x minimum sur toutes les voies vous permettent d'obtenir les performances nécessaires à de nombreuses applications grand public actuelles. Pour capturer de longues fenêtres d'activité de signal tout en maintenant une bonne résolution temporelle, les oscilloscopes de la gamme MSO/DPO3000 offrent une longueur d'enregistrement standard élevé de 5 000 000 points sur toutes les voies.
Grâce aux commandes de Wave Inspector®, pour une navigation rapide entre les signaux, ainsi qu'à l'analyse automatisée de puissance et de bus série et parallèle, les oscilloscopes Tektronix de la gamme MSO/DPO3000 sont dotés des outils complets nécessaires pour simplifier et accélérer le débogage de votre système complexe.
Détention : la vitesse élevée d'acquisition du signal (supérieure à 50 000 signaux/s) favorise la capture des parasites insaisissables et d'autres événements rares.
Des fonctions complètes, pour accélérer chaque étape du débogage
L'ensemble efficace de fonctions de la gamme MSO/DPO3000 permet d'accélérer chaque étape du débogage de votre système, de la détection rapide et de la capture d'une anomalie à la recherche de l'événement dans votre enregistrement de signal et à l'analyse de ses caractéristiques et du comportement de votre système.
Détection
Pour déboguer un problème de conception, vous devez accorder à rechercher les problèmes de ses conceptions : il s'agit d'une tâche chronophage et frustrante sans les bons outils de débogage. La gamme MSO/DPO3000 permet la visualisation de signaux plus complète du secteur, en offrant un aperçu rapide du fonctionnement réel de votre système. La vitesse d'acquisition de signaux élevée (supérieure à 50 000 signaux par seconde) vous permet de visualiser les parasites et autres transitoires rares en quelques secondes, révélant ainsi la véritable nature des défaillances du système. Un écran à phosphore numérique doté d'un dégradé d'intensité affiche l'histoire d'activité d'un signal en intensifiant les zones du signal qui se produit plus souvent, offrant ainsi un affichage visuel de la fréquence des anomalies.
Capture : déclenchement sur un paquet spécifique de données de transmission passant par un bus RS-232. Un ensemble complet de déclenchements vous assure de capturer rapidement l'événement qui vous intéresse.
Capture
La détection d'une défaillance du système est seulement une première étape. Vous devez ensuite capturer l'événement dangereux d'intérêt pour en identifier l'origine.
La gamme MSO/DPO3000 propose un ensemble complet de déclenchements (notamment sur petite impulsion, logique, largeur d'impulsion/parasite, violation de temps d'établissement et de maintien, paquet série et de données parallèles) pour vous permettre de tracer rapidement votre événement. Grâce à la longueur d'enregistrement atteignant 5 000 000 points, vous pouvez capturer de nombreux événements lignes d'intérêt, voire des milliers de paquets série, au cours d'une seule acquisition, pour les analyser ultérieurement, tout en conservant une résolution élevée pour pouvoir zoomer sur des détails du signal.
Du déclenchement sur un contenu de paquet spécifique au décodage automatique de nombreux formats de données, la gamme MSO/DPO3000 propose une prise en charge intégrée de la gamme de bus série la plus vaste du secteur (I²C, SPI, CAN, LIN, RS-232/422/485/UART et I²S/LJ/RJ/TDM). Comme vous pouvez décoder jusqu'à deux bus série et/ou parallèles en même temps, vous accédez plus rapidement aux problèmes spécifiques du système.
Pour améliorer encore l'analyse des interactions au niveau système dans les conceptions intégrées complexes, la gamme MS03000 propose 16 voies numériques en plus de ses voies analogiques. Les voies numériques étant totalement intégrées à l'oscilloscope, vous pouvez déclencher sur toutes les voies d'entrée, en plaçant en corrélation temporelle tous les signaux analogiques, numériques et série. L'acquisition très haute vitesse MagniVu™ permet d'acquérir des détails du signal (résolution jusqu'à 121,2 ps) entourant le point de déclenchement pour les mesures de précision. MagniVu est essentiel pour effectuer des mesures temporelles précises pour les mesures de temps d'établissement et de maintien, le retard d'horloge, l'alignement des signaux et la caractérisation des parasites.
Recherche : décodage I²C affichant les résultats d'une recherche Wave Inspector sur la valeur d'adresse 50. Les commandes de Wave Inspector offrent une efficacité sans précédent pour l'affichage et la navigation au sein des données de signal.
Recherche
La détention d'un événement d'intérêt sur un long enregistrement de signal peut prendre du temps si vous ne disposez pas des bons outils de recherche. Comme les longueurs d'enregistrement actuelles dépassent le million de points de données, la localisation de votre événement peut consister à faire défiler des milliers d'écrans d'activité de signal.
La gamme MSO/DPO3000 propose les outils de navigation et de recherche les plus complets du secteur, grâce à ses commandes Wave Inspector® innovantes. Ces commandes accélèrent le déplacement et le zoom sur votre enregistrement. Par le biais d'un système unique d'angle de rotation, vous pouvez passer d'une extrémité de votre enregistrement à l'autre en quelques secondes seulement. Les repères utilisés vous permettent de repérer un emplacement auquel vous souhaitez vous reporter ultérieurement pour un examen plus approfondi ou de rechercher automatiquement votre enregistrement en fonction de critères définis. Wave Inspector recherche instantanément tout événement sur l'intégralité de votre enregistrement, y compris les données analogiques, numériques et de bus série. Au fil de sa recherche, il repère automatiquement chaque occurrence de l'événement défini par vos soins, pour que vous puissiez vous déplacer plus rapidement entre les événements.
Analyse : analyse FFT d'un signal impulsionnel. Cet ensemble d'outils d'analyse intégrés accélère la vérification des performances de votre système.
Analyse
Pour vérifier que les performances de votre prototype correspondent aux simulations et satisfont les objectifs de conception du projet, vous devez analyser son comportement. Les tâches peuvent être de simples vérifications des temps de montée et des largeurs de signal, et aller jusqu'à aux fonctions sophistiquées d'analyse de perte de puissance et d'étude des sources de bruit.
La gamme MSO/DPO3000 propose un ensemble complet d'outils d'analyse intégrés, comme les curseurs basés sur l'écran et sur le signal, 29 mesures automatisées, une fonction mathématiques avancées du signal compensant l'élaboration d'équation, l'analyse FFT et les traces des tendances, pour déterminer visuellement l'évolution d'une mesure au fil du temps. La prise en charge d'applications spécialisées pour l'analyse des bus série, la conception d'alimentation, la conception et le développement video est également disponible.
Pour l'analyse étendue, le logiciel National Instrument LabVIEW SignalExpress™ Tektronix Edition offre plus de 200 fonctions intégrées, dont l'analyse de Domaine de temps et de fréquence, le test de valeurs limites, la journalisation des données et les rapports personnalisables.
Les commandes de Wave Inspector offrent une efficacité sans précédent pour l'affichage, la navigation et l'analyse des données de signal. Parcourez votre longueur d'enregistrement de 5 000 000 points en tournant la commande panoramique extérieure (1). Passez du début à la fin en quelques secondes. Vous remarquez quelles choses d'intéressant et vous souhaitez plus de détails ? Il vous suffit de tourner le zoom interieur (2).
Fonctions de navigation et de recherche de wave inspector®
Une longueur d'enregistrement de 5000000 points représente des milliers de crans d'informations. La gamme MSO/DPO3000 vous permet de couvrir votre événement en quelques secondes grâce à Wave Inspector, le meilleur outil du secteur en termes de navigation et de recherche.
Wave Inspector dispose des commandes innovantes ci-dessous.
Cette commande dédiée bifonction de la face avant permet de contrôler les fonctions de zoom et de déplacement de manière intuitive. La commande intérieure règle le facteur de zoom (ou échelle de zoom). En la tournant dans le sens des aiguilles d'une montre, vous activez le zoom et passerez à des facteurs de zoom de plus en plus élevés ; en la tournant dans le sens inverse des aiguilles d'une montre, vous passez à des facteurs de zoom de moins en moins élevés, avant de désactiver le zoom. Désormais, vous n'avez plus besoin de naviguer dans plusieurs menus pour régler le zoom. La commande extérieure déplace la fenêtre de zoom sur le signal afin de découvrir rapidement la partie du signal qui vous intéresse. Elle utilise également l'angle de rotation pour déterminer la vitesse de déplacement sur le signal. Plus vous tournez la commande extérieure, plus la zone de zoom se déplace rapidement. Le sens de déplacement change en tournant simplement la commande dans l'autre sens.
Lecture/pause
Le bouton dédié Lecture/Pause de la face avant permet de faire défiler automatiquement le signal à l'écran lorsque vous recherchez des anomalies ou un événement digne d'intérêt. La vitesse et le sens de lecture sont contrôlés avec la commande d'agrandissement. À nouveau, plus vous faites tourner la commande, plus le signal défile vite. Il vous suffit de tourner la commande dans l'autre sens pour changer le sens de lecture.
Étape de recherche 1 : vous définissez ce que vous souhaitez chercher.
Étape de recherche 2 : Wave Inspector effectue une recherche automatique au sein de l'enregistrement et marque chaque événement d'un triangle blanc. Vous pouvez ensuite utiliser les boutons Précédent et Suivant pour passer d'un événement à l'autre.
Marqueurs utilisateurs
Appuyez sur le bouton Set Mark de la face avant pour laisser un ou plusieurs repères sur le signal. Pour naviguer entre les repères, il vous suffit ensuite d'appuyer sur les boutons Précédent () et Suivant () de la face avant.
Marqueurs de recherche
Le bouton Recherche vous permet de rechercher automatiquement, dans toute votre longue acquisition, des événements définis par l'utilisateur. Toutes les occurrences d'un événement sont signalées par des repères de recherche et peuvent être atteintes facilement, grâce aux boutons Précédent (←) et Suivant (→) de la face avant. Les types de recherche incluent le front, la largeur d'impulsion/le parasite, la petite impulsion, la logique, le temps d'établissement et de maintien, les temps de montée/descente, le bus parallèle, ainsi que le contenu des paquets I²C, SPI, CAN, LIN, RS-232/422/485/JUART et I²S/LJ/RJ/TDM.
La technologie à phosphore numérique permet une vitesse d'acquisition de signaux supérieure à 50 000 signaux/seconde et la modulation d'intensité en temps réel sur la gamme MSO/DPO3000.
La gamme MSO propose 16 voies numériques intégrées qui vous permettent d'afficher et d'analyser des signaux analogiques et numériques en corrélation temporelle.
Technologie à phosphore numérique
La technologie à phosphore numérique de la gamme MSO/DPO3000 vous offre un aperçu rapide du fonctionnement réel de votre système. Grâce à sa vitesse d'acquisition de signaux élevée (supérieure à 50 000 signaux par seconde), vous êtes en mesure de visualiser rapidement les problèmes rares, courants dans les systèmes numériques : petites impulsions, parasites, problèmes de temporisation, etc.
Les signaux sont superposés les uns sur les autres et les échantillons se produisent plus récemment sont intensifiés. Ainsi, les événements qui se produisent plus récemment ou, dans le cas d'anomalies rares, moins souvent au fil du temps sont rapidement mis en évidence.
Grâce à la gamme MSO/DPO3000, vous pouvez désirer une persistance infinie ou variable, en déterminant la durée pendant laquelle les acquisitions de signaux antérieures restent à l'écran. Vous pouvez ainsi déterminer la fréquence d'occurrence d'une anomalie.
Conception et analyse de modules à signaux mixtes (gamme MSO)
Les oscilloscopes à signaux mixtes de la gamme MSO3000 proposent 16 voies numériques. Ces voies sont bien intégrées dans l'interface utilisateur de l'oscilloscope, ce qui simplifie son fonctionnement et facilite la résolution de problèmes de signaux mixtes.
Grâce au codage couleur du signal numérique affiché, vous pouvez créer des groupes en regroupant des voies numériques à l'écran, ce qui permet de déplacer ensuite les voies numériques comme un groupe. Vous pouvez définir des valeurs de seuil pour chaque module de huit voies, activer ainsi la prise en charge de deux familles logiques différentes.
Codage couleur du signal numérique affiché
L'affichage des signaux numériques a été redéfini pour la gamme MS03000. Déterminer si les données sont un 1 ou un 0 constitue un problème commun aux analyseurs logiques et aux oscilloscopes à signaux mixtes lorsque le facteur de zoom est tel que le tracé numérique reste plat lors de la traversée de l'écran. Le codage couleur des tracés numériques de la gamme MS03000 permet d'afficher les 1 en vert et les 0 en bleu.
Les fronts blancs indiquent que des informations supplémentaires sont disponibles en effectuant un zoom avant. Comme vous pouvez le constater, le fait d'effectuer un zoom avant sur le front blanc révèle un parasite inattendu.
L'enregistrement haute résolution MagniVu affiche une résolution temporelle de 121,2 ps, ce qui vous permet d'effectuer des mesures précises sur vos signaux numériques.
Le dispositif de détection de transitions multiples de la gamme MSO3000 vous indique un front blanc à l'écran lorsque le système détecte plusieurs transitions. Les fronts blancs indiquent que des informations supplémentaires sont disponibles en effectuant un zoom avant ou en réalisant des acquisitions à des fréquences d'échantillonnage plus élevées. Dans la plupart des cas, le zoom avant permet de déceler l'impulsion qui n'était pas visible avec les paramètres précédents. Si le front blanc persiste après avoir effectué un zoom avant maximum, cela indique que l'augmentation de la fréquence d'échantillonnage lors de la prochaine acquisition révèlera des informations relatives à des fréquences plus élevées que les paramètres précédents ne le permettaient.
La gamme MS03000 simplifie la configuration des voies en vous permettant de regrouper les signaux numériques et d'entrer des libellés de signaux à l'aide d'un clavier USB. En plaçant simplement les signaux numériques les uns à côté des autres, ils forment un groupe. Dès qu'un groupe est formé, vous pouvez positionner collectivement toutes les voies contenues dans ce groupe.
La sonde P6316 pour oscilloscope à signaux mixtes dispose de deux modules à huit voies pour simplifier la connexion à votre système.
Cela réduit considérablement le temps normal de configuration associé au positionnement individuel des voies.
Acquisition très haute vitesse magnivu™
Le mode principal d'acquisition numérique de la gamme MSO3000 capture jusqu'à 5 000 000 points à 500 M éch./s (résolution 2 ns). En plus de l'enregistrement principal, la gamme MSO3000 propose un enregistrement à ultra-haute résolution appelé MagniVu, qui permet l'acquisition de 10 000 points jusqu'à 8,25 G éch./s (résolution 121,2 ps). Les signaux principaux et MagniVu font l'objet d'une acquisition lors de chaque déclenchement et il est possible de passer de l'un à l'autre à tout moment, en cours de fonctionnement ou à l'arrêt. MagniVu propose une résolution temporelle considérablement plus précise que les oscilloscopes à signaux mixtes équivalents sur le marché, ce qui inspire confiance lors de la réalisation de mesures temporelles importantes sur des signaux numériques.
Sonde P6316 pour oscilloscope à signaux mixtes
Cette conception unique de sonde propose deux modules à hauts voies, pour simplifier le processus de connexion à l'appareil testé. Lors du raccordement aux broches carrées, vous pouvez brancher la sonde P6316 directement sur les connexions 8 x 2 broches carrées, espacées de 2,5 mm à partir de leur centre. Si vous avez besoin d'une plus grande souplesse de connexion, vous pouvez utiliser les extensions et les pinces, que vous fixez sur les périphériques montés en surface ou sur les points de test. La sonde P6316 affiche d'incroyables caractéristiques électriques, en n'appliquant que 8 pF de charge capacitive pour une impédance d'entrée de 101 kΩ.
Déclenchement sur un paquet de données spécifique passant par un bus I²C. Le signal jaune représente l'horloge et le signal bleu, les données. Le signal du bus fournit un contenu de paquet décodé, dont Départ, Adresse, Lecture/Écriture, Données et Arrêt.
Déclenchement et analyse série (en option)
Sur un bus série, un seul signal contient souvent des informations d'adresses, de données, de contrôle et d'horloge. Cela peut rendre difficile l'iso1ation d'éléments intéressants. La gamme MSO/DPO3000 propose un ensemble robuste d'outils de débogage de bus série avec déclenchement automatique, décodage et recherche des normes I²C, SPI, CAN, LIN, RS-232/422/485/UART et I²S/LJ/RJ/TDM.
Déclenchement série
Déclenchement sur le contenu des paquets, comme le début d'un paquet, les adresses spécifiques, le contenu de données, les identificateurs uniques, etc., sur les interfaces série les plus courantes comme I2C, SPI, CAN, LIN, RS-232/422/485/UART et I2S/LJ/RJ/TDM.
Affichage bus
Il permet de visualiser simultanément les signaux individuels (horloge, données, autorisation du circuit, etc.) qui composent votre bus, facilitant ainsi l'identification du début et de la fin des paquets et celle des sous-paquets, comme l'adresse, les données, l'identificateur, le contrôle de redondance cyclique, etc.
Décodage par bus
Vous ne souhaitez plus devoir examiner visuellement le signal pour compter les fronts d'horloges, déterminer si chaque bit est un 1 ou un 0, associer les bits en octets et déterminer la valeur hexadécimale? Laissez l'oscilloscope faire
Table des événements montrant un Identificateur, un DLC, des données et un contrôle de redondance cyclique décodés pour chaque paquet CAN dans une longue acquisition.
dont cela à votre place ! APRÈS avoir configuré le bus, la gamme MSO/DPO3000 décode chaque paquet dans le bus et affiche la valeur hexadécimale, binaire, décimale (LIN uniquement), décimale signée (I²S/LJ/RJ/TDM uniquement) ou ASCII (RS-232/422/485/UART uniquement) dans le signal du bus.
Table des événements
Outre l'affichage des données du paquet décodé sur le signal du bus, vous pouvez voir tous les paquets capturés de façon tabulaire, un peu comme pour une liste logicielle. Les paquets sont horodatés et répertoriés consécutivement, dans des colonnes pour chaque composant (Adresse, Données, etc.).
Recherche
Le déclenchement série est très utile pour isoler l'événement dangereux d'intérêt, mais après l'avoir capturé, vous devez analyser les données proches. Que faire ? Autrefois, les utilisateurs doivent faire défiler manuellement le signal pour compter les bits, les convertir et rechercher les causes de l'événement. Avec la gamme MSO/DPO3000, vous pouvez demander à l'oscilloscope de rechercher automatiquement parmi les données acquises en fonction de critères définis par l'utilisateur, notamment le contenu de paquet série. Chaque occurrence est mise en évidence avec un repère de recherche. Pour naviguer rapidement entre les repères, il vous suffit ensuite d'appuyer sur les boutons Précédent (←) et Suivant (→) de la face avant.
Mesure de la zone de fonctionnement sûr. Les mesures automatiques de puissance permettent une analyse rapide et précise des paramètres courants de puissance.
Affichage d'un signal vidéo NTSC. Notez l'affichage gradué en fonction de l'intensité, émanant de la capacité du DPO à représenter la durée, l'amplitude et la répartition de l'amplitude sur la durée.
Analyse de puissance (en option)
Comme les utilisateurs recherchent toujours des appareils affichant une plus grande autonomie et des solutions écologiques, moins gourmandes en énergie, les concepteurs d'alimentation doivent caractériser et minimiser les pertes de commutation afin d'améliorer le rendement. De plus, les niveaux de puissance, la pureté de la sortie et le retour des harmoniques dans la ligne d'alimentation doivent être caractérisés afin de respecter les normes nationales et régionales en termes de qualité d'alimentation. Historiquement, la réalisation de ces caractérisations et de nombreuses autres mesures sur un oscilloscope est un processus manuel long et fastidieux. Les outils d'analyse de puissance (en option) de la gamme MSO/DPO3000 simplifient considérablement ces tâches, en permettant une analyse rapide et précise de la qualité de la puissance, de la perte de commutation, des harmoniques, de la zone de fonctionnement sur, de la modulation, de l'ondulation et de la vitesse de montée (di/dt, dv/dt). Totalement intégrés à l'oscilloscope, les outils d'analyse de puissance permettent d'obtenir des mesures de puissance automatiques et répétables par une simple pression sur un bouton, sans besoin de configurer un ordinateur externe ou un logiciel complexe.
Conception vidéo et développement
De nombreux ingénieurs vidéo restent fidèles à leur oscilloscope analogique, pensant que les gradations d'intensité sur un écran analogique sont la seule façon de visualiser certains détails d'un signal vidéo. La vitesse élevée d'acquisition de signal de la gamme MSO/DPO3000, associée à l'affichage gradué de l'intensité du signal, produit un affichage aussi riche en informations qu'un oscilloscope analogique, mais cet affichage est beaucoup plus détaillé et dispose de tous les avantages offerts par les oscilloscopes numériques.
Les fonctions standard telles que les réticules IRE et mV, l'inhibition par trames, la polarité vidéo et un réglage automatique suffisamment intelligent pour détecter les signaux vidéo font de la gamme MSO/DPO3000 les oscilloscopes les plus conviviaux du marché pour les applications vidéo. Avec une bande passante allant jusqu'à 500 MHz, quatre entrées analogiques et une terminaison d'entrée intégrée de 75 Ω, la gamme MSO/DPO3000 affiche de belles performances en matière d'utilisation vidéo analogue et numérique.
Les fonctionnalités vidéo de la gamme MSO/DPO3000 sont encore améliorées par le module d'application vidéo DPO3VID (en option), qui fournit la suite de déclenchements vidéo HDTV et personnalisés (non standard) la plus complète du secteur.
La gamme MSO/DPO3000 a été conçue pour vous simplifier la tâche. Le grand écran haute résolution affiche les détails des signaux dans toute leur complexité. Les commandes dédiées de la face avant facilitent son utilisation. Un port hôte USB sur la face avant vous permet de transférer en toute simplicité des copies d'écran, des réglages d'instrument et des données de signal vers une clé USB.
Grand écran haute résolution
La gamme MSO/DP03000 dispose d'un grand écran de 9 pouces (229 mm) haute résolution (800× 480, WVGA) pour afficher les détails des signaux dans toute leur complexité.
Commandes dédiées sur la face avant
Les commandes verticales par voie offrent un fonctionnement simple et intuitif. Vous n'avez alors plus besoin de partager un jeu de réglages verticaux pour les quatre voies!
Connectivité
Un port hôte USB sur la face avant facilite le transfert de copies d'écran, de réglages d'instrument et de données de signal vers une clé USB. La face arrière est dotée d'un autre port hôte USB et d'un port périphérique USB permettant de contrôler l'oscilloscope à distance à partir d'un ordinateur ou de relier un clavier USB. Le port périphérique USB peut également permettre l'impression en direct sur une imprimante compatible PictBridge®. Un port Ethernet 10/100 intégré simplifie la connexion aux réseaux et un port de sortie vidéo permet d'exporter l'écran de l'oscilloscope vers un moniteur ou projecteur externe.
Format compact
Le format compact et portable de la gamme MSO/DPO3000 lui permet d'être facilement déplacée d'un laboratoire à un autre. De plus, avec une profondeur de 147 mm seulement, elle vous permet d'économiser un espace précieux sur votre banc d'essai.
Le format compact de la gamme MSO/DP03000 libre un espace précieux sur votre banc d'essai ou votre bureau.
L'interface de sonde TekVPI simplifie la connexion de vos sondes à l'oscilloscope.
Interface de sonde tekvpi®
L'interface de sonde TekVPI constitue la référence en termes de simplicité d'utilisation d'une sonde. Les sondes TekVPI disposent d'indicateurs d'état et de commandes, ainsi que d'un bouton de menu pour sonde, directement sur le boîtier de compensation. Ce bouton affiche un menu de sonde sur l'écran de l'oscilloscope, avec tous les réglages et commandes correspondant à la sonde. L'interface TekVPI permet la connexion directe des sondes actuelles, sans nécessiter d'alimentation distincte. Les sondes TekVPI peuvent être contrôlées à distance par USB, GPIB ou Ethernet, offrant ainsi des solutions plus polyvalentes pour les environnements des systèmes de test automatique.
NI LabVIEW SignalExpress™ Tektronix Edition est un logiciel d'analyse et d'acquisition de mesures totalement interactif, développé conjointement avec National Instruments et optimisé pour la gamme MSO/DPO.
Analyse étendue
Pour accéder aux données et des mesures à partir de la gamme MSO/DPO3000, il vous suffit de connecter l'oscilloscope à votre ordinateur avec un câble USB. Des applications logicielles essentielles, comme NI LabVIEW SignalExpress™ Tektronix Edition LE, OpenChoice® Desktop et les barres d'outils Microsoft Excel et Word, sont incluses avec chaque oscilloscope pour simplifier et accélérer la communication directe avec votre ordinateur Windows.
Le logiciel OpenChoice® Desktop permet une connexion continue entre l'oscilloscope et votre ordinateur.
NI LabVIEW SignalExpress Tektronix Edition LE vous permet d'acquerir, de générer, d'analyser, de comparer, d'importer et d'enregistrer instantanément des données et des signaux de mesure en utilisant une interface utilisateur intuitive, à l'aide de la fonction Glisser-Déposer, ne nécessitant aucune programmation. La version professionnelle (en option) propose plus de 200 fonctions intégrées offrant des fonctionnalités supplémentaires de traitement des signaux, d'analyse avancée, de balayage, de test des valeurs limites et d'étapes définies par l'utilisateur.
Pour les tâches simples, la version d'OpenChoice Desktop incluse simplifie et accélère la communication entre l'oscilloscope et votre ordinateur via l'USB ou le LAN, pour permettre de transférer des paramètres, des signaux et des copies d'écran.
Caractéristique
Voies analogiques du système vertical
| Caracteristique | MSO3012DPO3012 | MSO3014DPO3014 | MSO3032DPO3032 | MSO3034DPO3034 | DPO3052 | MSO3054DPO3054 |
| Voies d'entrée | 2 | 4 | 2 | 4 | 2 | 4 |
| Bande passante analogique (- 3 dB) | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| Temps de montée 5 mV/div (standard) | 3,5 ns | 3,5 ns | 1,17 ns | 1,17 ns | 700 ps | 700 ps |
| Limites matérielles de la bande passante | 20 MHz | 20 MHz, 150 MHz | ||||
| Couplage d'entrée | CA, CC, masse | |||||
| Impédance d'entrée | 1 MΩ ± 1 %, 75 Ω ± 1 %, 50 Ω ± 1 % | |||||
| Plage de sensibilité d'entrée, 1 MΩ | 1 mV/div à 10 V/div | |||||
| Plage de sensibilité d'entrée, 75 Ω, 50 Ω | 1 mV/div à 1 V/div | |||||
| Résolution verticale | 8 bits (11 bits en haute résolution) | |||||
| Tension d'entrée maximum, 1 MΩ | 300 Veff avec créées ≤ ± 450 V | |||||
| Tension d'entrée maximum, 75 Ω, 50 Ω | 5 Veff avec créées ≤ ± 20 V | |||||
| Precision du gain CC | ± 1,5 % pour 5 mV/div et plus± 2,0 % pour 2 mV/div± 2,5 % pour 1 mV/div | |||||
| Isolation voie par voie(deux voies quelconques à échelle verticale égale) | ≥ 100:1 à ≤ 100 MHz et ≥ 30:1 à > 100 MHz jusqu'à la bande passante nominale | |||||
Plage de décalage
| Plage | 1 MΩ | 50 Ω, 75 Ω |
| 1 mV/div à 99,5 mV/div | ± 1 V | ± 1 V |
| 100 mV/div à 995 mV/div | ± 10 V | ± 5 V |
| 1 V/div | ± 100 V | ± 5 V |
| 1,01 V/div à 10 V/div | ± 100 V | S/O |
Voies numériques du système vertical
| Caracteristique | Tous les modèles MSO3000 |
| Voies d'entrée | 16 voies numériques (D15 à D0) |
| Seuils | Seuil par ensemble de 8 voies |
| Choix de seuils | TTL, CMOS, ECL, PECL, au besoin de l'utilisateur |
| Plage du seuil défini par l'utilisateur | - 15 V à + 25 V |
| Tension d'entrée maximale | - 20 V à + 30 V |
| Précision du seuil | ± (100 mV + 3 % de la définition du seuil) |
| Plage dynamique d'entrée maximale | 50V crête-crête (en fonction de la définition du seuil) |
| Basculement de tension d'entrée minimum | 500 mV crête-crête |
| Impédance d'entrée | 101 KΩ |
| Charge de la sonde | 8 pF |
| Résolution verticale | 1 bit |
Voies analogiques du système horizontal
| Caracteristique | Tous les modèles MSO3000 Tous les modèles DPO3000 |
| Fréquence d'échantillonnage maximale (toutes voies) | 2,5 G éch./s |
| Longueur d'enregistrement maximale (toutes voies) | 5 000 000 points |
| Durée maximale du tempscapturé à la fréquence d'échantillonnage la plus élevé (toutes les voies) | 2 ms |
| Plage de la base de temps (s/div) | 1 ns à 1 000 s |
| Plage de retard de la base de temps | - 10 divisions à 5 000 s |
| Plage de compensation voie par voie | ± 100 ns |
| Precision de la base de temps | ± 10 ppm au-dessus de tout intervalle ≥ 1 ms |
Voies numériques du système horizontal
| Caracteristique | Tous les modèles MSO3000 |
| Fréquence d'échantillonnage maximale (principal, toutes voies) | 500 M éch./s (résolution à 2 ns) |
| Longueur d'enregistrement maximale (principal, toutes voies) | 5 000 000 points |
| Fréquence d'échantillonnage maximale (MagniVu, toutes voies) | 8,25 G éch./s (résolution 121,2 ps) |
| Longueur d'enregistrement maximale (MagniVu, toutes voies) | 10 000 points centrés sur le déclenchement |
| Largeur d'impulsion déetectable minimale | 2,0 ns |
| Alignement voie à voie | 500 ps standard |
Système de déclenchement
| Caracteristique | Description |
| Principaux modes de déclenchement | Automatique, Normal et Séquence unique |
| Couplage de déclenchement | CC, CA, Rejet HF (attENUèe les signaux > 50 kHz), Rejet LF (attENUèe les signaux < 50 kHz), Rejet de bruit (réduit la sensibilité) |
| Plage d'inhibition du déclenchement | 20 ns à 8 s |
Sensibilité de déclenchement
| Caracteristique | Description |
| Interne, couplée CC | 0,5 div de CC à 50 MHz, augmentant à 1 div à la bande passante nominale |
| Externe (entree auxiliary) | 200 mV de CC à 50 MHz, augmentant à 500 mV à 250 MHz |
Plage de niveau de déclenchement
| Caracteristique | Description |
| Toute voie | ± 8 divisions depuis le centre de l'écran |
| Externe (entrée auxiliaire) | ± 8 V |
Modes de déclenchement
| Mode | Description |
| Front | Pente positive ou négative sur n'importe queelle voie ou sur l'entrée auxiliaire de la face avant. Le couplage inclut CC, CA, Rejet HF, Rejet LF et Rejet de bruit. |
| Séquence (déclenchement B) | Retard de déclenchement par hora (8 ns à 8 s) ou Retard de déclenchement par événements (1 à 9 999 999 événements). |
| Largeur d'impulsion | Déclenchement sur des largeurs d'impulsion positives ou négatives >, <= ou ≠ d'un laps de temps spécifique. |
| Petite impulsion | Déclenchement sur une impulsion franchissant un seuil, mais ne parvenant pas à franchir un second seuil avant de franchir à nouveau le premier. |
| Logique | Déclenchement lorsqu'une série logique de voies devant fausse ou reste vraie pour un laps de temps spécifique. Toutes les entrées peuvent être utilisées comme horloge pour rechercher la série sur un front d'horloge. Séquence (AND, OR, NAND, NOR) spécifique pour toutes les voies d'entrée analogue ou numérique, définitie comme Haute, Basse ou Peu importe. |
| Etablissement et maintainen | Déclenchement sur les violations de temps d'établissement et de maintainen entre une horloge et des données prsentes sur l'une des voies d'entrée. |
| Temps de montée/descente | Déclenchement sur les fréquences de front d'impulsion supérieures ou inférieures à la vitesse spécifique. La pente peut être positive, négative ou nulle. |
| Vidéo | Déclenchement sur toutes les lignes, paires, impaires ou toutes les trames sur les signaux video NTSC, PAL et SECAM. |
| Vidéo étendue (en option) | Déclenchement sur des normes personalisées de video synchronisée à deux ou trois niveaux et 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50 et 1080p/60. |
| I²C (en option) | Déclenchement sur Départ, Départ répété, Arrêt, Accusé de réception manquant, Adresse (7 ou 10 bits), Données ou Adresse et Données sur des bus I²C jusqu'à 10 Mo/s. |
| SPI (en option) | Déclenchement sur SS, MOSI, MISO ou MOSI et MISO sur les bus SPI jusqu'à 10,0 Mo/s. |
| CAN (en option) | Déclenchement sur Début de trame, Type de trame (données, distant, erreur, surcharge), Identificateur (standard ou étendu), Données, Identificateur et Données, Fin de trame, Accusé de réception manquant ou Erreur de bourrage sur les signaux CAN jusqu'à 1 Mo/s. Les données peuvent être spécifique par la suite pour un déclenchement sur ≤, <=, >=, ≥ ou ≠ d'une valeur de données spécifique. Le point d'échantillonnage régable par l'utilisateur est définir sur 50 % par défaut. |
| I²S/LJ/RJ/TDM (en option) | Déclenchement sur selection de mot, synchronisation de trames ou données. Les données peuvent être spécifique par la suite pour un déclenchement sur ≤, <=, >=, ≥, d'une valeur de données spécifique, ou encore à l'intérieur ou à l'extérieur d'une plage. Le débit de données maximum pour I²S/LJ/RJ est de 12,5 Mo/s. Le débit de données maximum pour TDM est de 25 Mo/s. |
| RS-232/422/485/UART (en option) | Déclenchement sur Bit début Tx, Bit début Rx, Fin paquet Tx, Fin paquet Rx, Données Tx, Données Rx, Erreur de parité Tx et Erreur de parité Rx jusqu'à 10 Mo/s. |
| LIN (en option) | Déclenchement sur Synchro, Identificateur, Données, Identificateur et Données, Trame de réveil, Trame de veille ou Erreurs comme Synchro, Parité ou Erreurs de somme, jusqu'à 1 Mo/s (par définition LIN, 20 ko/s). |
| Parallèle (disponible sur modèles MSO uniquement) | Déclenchement sur une valeur de données de bus parallelle. Le bus parallelle peut afficher une taille comprise entre 1 et 16 bits. Les bases binaires et hexadécimales sont prises en charge. |
Modes d'acquisition
| Mode | Description |
| Echantillonnage | Acquisition de valeurs échéantillonnées. |
| Détection de crête | Capture des parasites étroits de 2 ns à toutes les vitesses de balayage. |
| Moyennage | De 2 à 512 signaux en moyenne. |
| Enveloppe | Enveloppe min-max reflétant les données de détention de crête pour plusieurs acquisitions. |
| Haute résolution | Le moyenage par échantillonneur monocanal en temps réel réduit le bruit aléatoire et accroît la résolution verticale. |
| Défillement | Défilament des signaux à l'écran, de droite à gauche, à des vitesses de balayage inférieures ou égales à 40 ms/div. |
Mesures de signal
| Mesure | Description |
| Curseurs | Sur Signaux et sur Ecran. |
| Mesures automatiques | 29 mesures, dont un maximum de quatre simultanément, peuvent être affichées à l'écran à tout moment. Les mesures incluent : Période, Fréquence, Retard, Temps de montée, Temps de descente, Rapport cyclique positif, Rapport cyclique négatif, Largeur de signal positive, Largeur de signal négative, Largeur de salve, Phase, Suroscillation positive, Suroscillation négative, Crête-à-criete, Amplitude, Haute, Basse, Max, Min, Moyenne, Moyenne sur un cycle, Valeur efficace, Valeur efficace vraie, Nombre d'impulsions positives, Nombre d'impulsions négatives, Nombre de fronts montants, Nombre de fronts descendants, Surface et Surface sur cycle |
| Statistiques de mesure | Moyenne, Min, Max, Ecart type. |
| Niveau réference | Des niveaux de référence personnelés pour les mesures automatiques peuvent être spécifiés en pourcentage ou en unités. |
| Fenêtre | Isolement de l'occurrence spécifique au sein d'une acquisition pour y effectuer des mesures, en utilisant les curseurs à l'écran ou sur les signaux. |
Mesures de puissance (en option)
| Mesure | Description |
| Mesures qualitatives de la puissance | Veff, VFactor de créée, Fréquence, Ieff, IFactor de créée, Puissance réelle, Puissance apparente, Puissance réACTIVE, Facteur de puissance, Angle de phase. |
| Mesures de perte de commutation | Perte de puissance : Commutation, Coupure, Conduction, Totale. |
| Perte d'énergie : Commutation, Coupure, Conduction, Totale. | |
| Harmoniques | THD-F, THD-R, Mesures efficaces. |
| Affichage graphique et tabulaire des harmoniques. | |
| Test par rapport aux normes IEC61000-3-2, Classe A, et MIL-STD-1399. | |
| Mesures d'ondulation | Vondulation et londulation. |
| Analyse de modulation | Affichage graphique des types de modulation Largeur d'impulsion positive, Largeur d'impulsion négative, Période, Fréquence, Rapport cyclique positif et Rapport cyclique négatif. |
| Zone de fonctionnement sûr | Affichage graphique et test de masque des mesures de zone de fonctionnement sûr pour les apparêls de commutation. |
| Mesures dV/dt et dl/dt | Mesures par curseur de la vitesse de montée. |
Fonctions mathématiques de signaux
| Caracteristique | Description |
| Arithmetique | Addition, soustraction, multiplication et division de signaux. |
| Fonctions mathématiques | Intégrer, Différencier, FFT. |
| FFT | Amplitude spectrale. Réglage de l'échelle verticale FFT sur la Valeur efficace linéaire ou la Valeur efficace dBV, et la Fenêtre FFT sur Rectangulaire, Hamming, Hanning ou Blackman-Harris. |
| Math avances | Définition des expressions algébriques étendues, y compris les signaux, les signaux de référence, les fonctions mathématiques (FFT, Intg, Diff, Journal, Exp, Carré, Sinus, Cosinus, Tangente), les scalaires, jusqu'à deux variables réglables par l'utiliser et les résultats des mesures paramétriques (Période, Fréq, Retard, Montée, Descentre, LargPos, LargNég, LargSalve, Phase, RapCyclPos, RapCyclNég, SuroscPos, SuroscNeg, CrêteCrête, Amplitude, Valeur efficace, efficace C, Haute, Basse, Max, Min, Moyenne, MoyennePériode, Surface, SurfaceCycle et tracés de tendances), par exemple (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1). |
Logiciel
| Produit | Description |
| NI LabVIEWSignalExpressTMTektronix Edition | Cet environnement logiciel de mesure totalement interactif et optimisé pour la gamme MSO/DP03000 vous permet d'acquérir, de générer, d'analyser, de comparer, d'importer et d'enregistrer instantanément des données et des signaux de mesure en utilisant une interface utilisateur intuitive, par la fonction Glisser-Déposer, ne nécessitant aucune programmation.Le logiciel permit de dispose en permanence de la prise en charge standard de la gamme MSO/DP03000 pour l'acquisition, le contrôle, l'affichage et l'exportation de vos données de signaux actifs. La version complète (SIGEXPTE) apporte d'autres fonctionnalités de traitement du signal, d'analyse avancée, de signal mixte, de balayage, de test des valeurs limites et d'étapes définies par l'utilisateur. Elle est disponible pour une période d'essai de 30 jours, en standard sur tous les instruments. |
| OpenChoice® Desktop | Il permet une communication simple et rapide entre un ordinateur Windows et la gamme MSO/DP03000, pour transférer et enregistrer des paramètres, des signaux, des mesures et des copies d'écran. Les barres d'outils Word et Excel inclues permettent d'automatiser le transfert des données d'acquisition et des copies d'écran de l'oscilloscope vers Word et Excel, pour des rapports rapides ou une analyse ultérieure. |
| Pilote IVI | Il fournit une interface de programmation d'instruments standard pour des applications courantes comme LabVIEW, LabWindows/CVI, Microsoft .NET et MATLAB. |
| eScope | Il permet de contrôler la gamme MSO/DP03000 sur une connexion réseau, par le biais d'un navigateur Web standard. Saisissez simplement l'adresse IP ou le nom du réseau de l'oscilloscope et une page s'ouvre alors dans le navigateur. |
Caractéristiques de l'écran
| Caracteristique | Description |
| Type d'écran | Grand écran couleur TFT à cristaux liquides 9" (228,6 mm). |
| Résolution d'écran | 800 pixels horizontally x 480 pixels verticaux (WVGA). |
| Styles de signal | Vecteurs, Points, Persistence variable, Persistence infinie. |
| Réticules | Complet, Grille, Croix, Trame, IRE et mV. |
| Format | YT et XY. |
| Vitesse maximale d'acquisition de signaux | >50 000 signaux/s. |
Ports d'entrée/sortie
| Port | Description |
| Port hôte USB 2.0 haute vitesse | Il prend en charge les péripériques de stockage de masse, les imprimantes et les claviers USB. Un port est disponible sur la face arrière, un sur la face avant. |
| Port péripérisque USB 2.0 haute vitesse | Le connecteur de la face arrière permet la communication et le contrôle de l'oscilloscope par USBTMC ou GPIB avec un TEK-USB-488, ainsi que l'impression directe sur toutes les imprimantes compatibles PictBridge. |
| Port LAN | Connecteur RJ-45, qui prend en charge 10/100Base-T. |
| Port de sortie video | Connecteur femelle DB-15, qui permet d'afficher l'écran de l'oscilloscope sur un moniteur ou un projecteur externe. |
| Entrée auxiliaire | Connecteur BNC sur la face avant. Impédance d'entrée : 1 MΩ. Entrée maximaule 300 Veff CAT II avec créées ≤ ± 450 V. |
| Sortie du compensateur de la sonde | Broches sur la face avant. Amplitude 2,5 V. Fréquence 1 kHz. |
| Sortie de déclenchement | Connecteur BNC sur la face arrière, qui fournit une impulsion de polarité négative lorsque l'oscilloscope se déclenché. |
| Verrou Kensingtonton | La fente de sécurité de la face arrière se connecte à un verrou Kensingtonton standard. |
Source d'alimentation
| Caracteristique | Description |
| Tension de la source d'alimentation | 85 à 265 V ± 10 % |
| Fréquence de la source d'alimentation | 45 à 440 Hz (85 à 265 V) |
| Consommation électricque | 120 W maximum |
| Alimentation externeTekVPI® (en option) *1 | Tension de sortie : 12 VCourant de sortie : 5 AConsommation électricque : 50 W |
1 Requis si l'utilisation totale de puissance des sondes de l'oscilloscope dépasse 20 W.
Caractéristiques physiques
| Dimensions | mm | po |
| Hauteur | 203,2 | 8 |
| Largeur | 416,6 | 16,4 |
| Profondeur | 147,3 | 5,8 |
| Poids | kg | livres |
| Net | 4,17 | 9,2 |
| Expédition | 8,62 | 19 |
| Configuration du montage en rack | 5U | |
| Espace de refroidissement | 51 mm nécessaires sur le côte gauche et à l'arrière de l'instrument | |
Environnement
| Caracteristique | Description |
| Température | |
| En fonctionnement | 0 °C à + 50 °C |
| A l'arrêt | - 40 °C à + 71 °C |
| Humidité | |
| En fonctionnement | Limite haute : 30 °C à 50 °C, 5 à 45 % d'humidité relative Limite basse : 0 °C à 30 °C, 5 à 95 % d'humidité relative |
| A l'arrêt | Limite haute : 30 °C à 50 °C, 5 à 45 % d'humidité relative Limite basse : 0 °C à 30 °C, 5 à 95 % d'humidité relative |
| Altitude | |
| En fonctionnement | 3 000 m |
| A l'arrêt | 12 000 m |
| Vibration aléatoire | |
| En fonctionnement | 0,31 Geff, de 5 à 500 Hz, 10 minutes pour chaque axe, 3 axes, 30 minutes au total |
| A l'arrêt | 2,46 Geff, de 5 à 500 Hz, 10 minutes pour chaque axe, 3 axes, 30 minutes au total |
| Réglementation | |
| Compatibilité électromagnétique | Directive 2004/108/CE du Conseil européen |
| Sécurité | UL61010-1:2004 ; CAN/CSA C22.2 N° 61010.1-04 ; EN61010-1:2001 ; IEC61010-1:2001 |
Informations de commande
Modèles DPO3000
| Produit | Description |
| DP03012 | Oscilloscope à phosphore numérique 2 voies, 100 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| DP03014 | Oscilloscope à phosphore numérique 4 voies, 100 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| DP03032 | Oscilloscope à phosphore numérique 2 voies, 300 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| DP03034 | Oscilloscope à phosphore numérique 4 voies, 300 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| DP03052 | Oscilloscope à phosphore numérique 2 voies, 500 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| DP03054 | Oscilloscope à phosphore numérique 4 voies, 500 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
Modèles MSO3000
| Produit | Description |
| MS03012 | Oscilloscope à signaux mixtes 2 + 16 voies, 100 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| MS03014 | Oscilloscope à signaux mixtes 4 + 16 voies, 100 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| MS03032 | Oscilloscope à signaux mixtes 2 + 16 voies, 300 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| MS03034 | Oscilloscope à signaux mixtes 4 + 16 voies, 300 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
| MS03054 | Oscilloscope à signaux mixtes 4 + 16 voies, 500 MHz, 2,5 G éch./s, longueur d'enregistrement de 5 000 000 points. |
Tous les modèles incluent : une sonde passive P6139A 10x à 500 MHz par voie analogue, une face avant (200-5052-xx), un manuel de l'utilisateur, un CD de documentation (063-4104-xx), le logiciel OpenChoice® Desktop, le logiciel NI LabVIEW SignalExpress™ Tektronix Edition LE, des certificats d'étalonnage documentant la traçabilité pour le ou les Instituts nationaux de métrologie et un enregistrement au système qualité ISO9001, un cordon d'alimentation, un sac d'accessoires (016-2008-xx) et une garantie de trois ans. Veuillez spécifier le type de prise et la langue du manuel lors de la commande. Les modèles MSO incluent également : une sonde logique 16 voies P6316 et un ensemble d'accessoires.
Modules d'application
| Modules | Description |
| DPO3AUDIO | Module d'analyse et de déclenchement série audio. Il permet le déclenchement sur des informations au niveau des paquets sur les bus audio 1°S, alignés à gauche, alignés à droite, TDM et personnalisés, ainsi que sur les outils analytiques comme les affichages numériques du signal, les affichages de bus, le décodage des paquets, les outils de recherche et les tables de décodage des paquets avec les informations d'horodatage. |
| DPO3AUTO | Module d'analyse et de déclenchement série pour l'automobile. Il permit le déclenchement sur des informations au niveau des paquets sur les bus CAN et LIN. Il facilité l'analyse avec les affichages numériques du signal, les affichages de bus, le décodage des paquets, les outils de recherche et les tables de décodage des paquets avec les informations d'horodatage. |
| DPO3COMP | Module d'analyse et de déclenchement série pour l'informatique. Il permit le déclenchement sur des informations au niveau des paquets sur les bus RS-232/422/485/JUART. Il facilité l'analyse avec les affichages numériques du signal, les affichages de bus, le décodage des paquets, les outils de recherche et les tables de décodage des paquets avec les informations d'horodatage. |
| DPO3EMBD | Module d'analyse et de déclenchement série intégré. Il permit le déclenchement sur des informations au niveau des paquets sur les bus 1°C et SPI, ainsi que sur les outils analytiques comme les affichages numériques du signal, les affichages de bus, le décodage des paquets, les outils de recherche et les tables de décodage des paquets avec les informations d'horodatage. Seule la prise en charge SPI à deux fils est disponible sur les modèles DPO3012, DPO3032 et DPO3052. |
| DPO3PWR | Module d'analyse de puissance. Il permet une analyse rapide et précise de la qualité de la puissance, de la perte de commutation, des harmoniques, de la zone de fonctionnement sûr, de la modulation, de l'ondulation et de la vitesse de montée (dl/dt, dV/dt). |
| DPO3VID | Module de déclenchement video HDTV et personnelisé (non standard). |
Options des instruments
Options des cordons d'alimentation
| Option | Description |
| Opt. A0 | Amérique du Nord |
| Opt. A1 | Universelle Euro |
| Opt. A2 | Royaume-Uni |
| Opt. A3 | Australie |
| Opt. A5 | Suisse |
| Opt. A6 | Japon |
| Opt. A10 | Chine |
| Opt. A11 | Inde |
| Opt. A12 | Brésil |
| Opt. A99 | Pas de cordon d'alimentation |
Options de langue2
| Option | Description |
| Opt. L0 | Manuel en angeais |
| Opt. L1 | Manuel en français |
| Opt. L2 | Manuel en italien |
| Opt. L3 | Manuel en allemand |
| Opt. L4 | Manuel en espagnol |
| Opt. L5 | Manuel en japonais |
| Opt. L6 | Manuel en portugais |
| Opt. L7 | Manuel en chinois simplifié |
| Opt. L8 | Manuel en chinois traditionnel |
| Opt. L9 | Manuel en coréeen |
| Opt. L10 | Manuel en russe |
| Opt. L99 | Pas de manuel |
*2 Les options de langue incluent la façon de la face avant traduite pour la ou les langues choisies.
Options de service3
| Option | Description |
| Opt. C3 | Service d'étalonnage 3 ans. calibration/vérification 3 ans |
| Opt. C5 | Service d'étalonnage 5 ans. calibration/vérification 5 ans |
| Opt. CA1 | Fournit une prestation de calibration ou de vérification sur un période pré-définie. |
| Opt. D1 | Relevé de mesures. |
| Opt. D3 | Relevé de mesures 3 ans (avec opt. C3). |
| Opt. D5 | Relevé de mesures 5 ans (avec opt. C5). |
| Opt. R5 | Service de réparation 5 ans (garantie comprise). |
3 Les sondes et accessoires ne sont pas couverts par la garantie de l'oscilloscope et les offres de service. Reportez-vous à la fiche technique de chaque sonde et accessoire pour connaître leur garantie unique et les conditions d'abonnement.
Sondes recommandées
| Sonde | Description |
| TAP1500 | Sonde de tension active TekVPI® 1,5 GHz. |
| TAP1500X2 | Ensemble de deux sondes actives 1,5 GHz, unipolaires avec interface TekVPI. |
| TDP0500 | Sonde de tension différentielle TekVPI 500 MHz, avec tension d'entrée différentielle de ± 42 V. |
| TDP1000 | Sonde de tension différentielle TekVPI 1 GHz, avec tension d'entrée différentielle de ± 42 V. |
| TCP0030 | Sonde de courant CA/CC TekVPI 120 MHz, 30 A. |
| TCP0150 | Sonde de courant CA/CC TekVPI 20 MHz, 150 A. |
| TCPA300/400*4 | Amplificateur de systèmes de mesure de courant. |
| P5200 | Sonde différentielle haute tension 1,3 kV, 25 MHz. |
| P5205*4 | Sonde différentielle haute tension 1,3 kV, 100 MHz. |
| P5210*4 | Sonde différentielle haute tension 5,6 kV, 50 MHz. |
| P5100 | Sonde passive haute tension 100X, 2,5 kV. |
| ADA400A*4 | Amplificateur différentiel à gain élevé 100X, 10X, 1X, 0,1X. |
| NEX-HD2HEADER | Adaptation du connecteur Mictor vers les broches d'en-tête 0,1". |
| DPO3PWRBND Pack de solutions d'alimentation | Il inclut les sondes différentielles de tension P5205 et TDP0500, la sonde de courant TCP0030, l'adaptateur TPA-BNC, le générateur d'impulsions de réalignment (TEK-DPG), l'accessoire de compensation et le module d'analyse de puissance (DPO3PWR), dans un étui rigide transportable. Le prix indiqué tient compte de la remise pack. |
*4 Nécessite un adaptateur BNC TekVPI®/TekProbe (TPA-BNC).
Accessoires recommandés
| Accessoire | Description |
| 071-2667-xx | Manuel d'entretien (uniquement en angebris) |
| TPA-BNC | Adaptateur BNC TekVPI/TekProbe |
| TEK-DPG | Générateur d'impulsions pour alignement des sondes (connecteur TekVPI) |
| 067-1686-xx | Accessoire d'alignment pour l'application de puissance |
| 119-7465-xx*5 | Alimentation externe TekVPI® |
| SIGEXPTE | Logiciel NI LabVIEW SignalExpress™ Tektronix Edition (version complete) |
| FPGAView-xx | Support logiciel MSO pour les systèmes FPGA Altera et Xilinx |
| TEK-USB-488 | Adaptateur GPI/USB |
| ACD4000 | Valise de transportouple |
| HCTEK4321 | Valise de transport rigide (nécessite ACD4000) |
| RMD3000 | Kit de montage pour rack |
*5 Requis si la consommation totale de puissance des sondes de l'oscilloscope dépasse 20 W. Cordon d'alimentation non inclus.
Garantie
Trois ans de garantie couvrant les pièces et la main-d'œuvre, sauf les sondes.
Les produits sont fabriqués dans des installations certifiées ISO.
Ils sont conformes à la norme IEEE 488.1-1987, RS-232-C et aux codes et formats standard de Tektronix.
Pour plus d'informations
Tektronix crée et enrichit régulièrement une vaste collection de notes d'application, de dossiers techniques et d'autres ressources, pour permettre aux ingénieurs d'utiliser les dernières innovations technologiques. Connectez-vous sur le site www.tektronix.com.
Copyright © 2009, Tektronix, Inc. Tous droits réservés. Les produits Tektronix sont protégés par des brevets américains et étrangers déjà déposés ou en cours d'obtention. Les informations contenues dans ce document remplaçent celles publiées précédemment. Les spécifications et les prix peuvent être soumis à modification. TEKTRONIX et TEK sont des marques déposées de Tektronix, Inc. Tous les autres noms de marque cités sont les marques de service, marques commerciales ou marques déposées de leurs entreprises respectives.
30 juillet 2010 3GF-21364-4
Tektronix®
