MILLENNIUM E - Chaudière SANT ANDREA - Notice d'utilisation et mode d'emploi gratuit

Marque	SANT ANDREA
Modèle	MILLENNIUM E
Type de produit	Chaudière murale à gaz
Catégorie	II2H3+ (gaz méthane et GPL)
Type d'évacuation	B 11 BS (aspiration naturelle)
Dimensions (H x L x P)	720 x 400 x 305 mm
Poids net	37 kg
Alimentation électrique	230 V / 50 Hz
Puissance électrique absorbée max	100 W
Fusible	3,15 A
Indice de protection	IP 44
Débit thermique nominal (PCI)	25,6 kW
Puissance utile nominale (PCI)	23,2 kW
Rendement thermique utile nominal	90,5 %
Rendement à 30% de charge	87 %
Plage température chauffage	30 – 80 °C
Plage température sanitaire	30 – 60 °C
Pression max circuit chauffage	3 bar
Pression max circuit sanitaire	6 bar
Vase d'expansion (capacité / précharge)	6 L / 1 bar
Production eau chaude Δt 25°C	13,3 L/min
Consommation gaz méthane (min / max)	1,1 / 2,6 m³/h
Consommation GPL (min / max)	0,84 / 2,0 kg/h
Buses brûleur (méthane / GPL)	13 x Ø 1,20 mm / 13 x Ø 0,72 mm
Sécurité	Soupape 3 bar, pressostat absence eau, pressostat différentiel fumées, thermostat de sécurité, antigel, antiblocage circulateur
Fonctions principales	Chauffage, production ECS instantanée, régulation électronique, fonction touche bleue, fonction ramoneur, sonde externe optionnelle
Entretien périodique	Contrôle annuel recommandé, nettoyage échangeur et brûleur par personnel qualifié
Pièces détachées	Utiliser exclusivement des pièces d'origine Sant'Andrea

FOIRE AUX QUESTIONS - MILLENNIUM E SANT ANDREA

Comment allumer la chaudière MILLENNIUM E ?

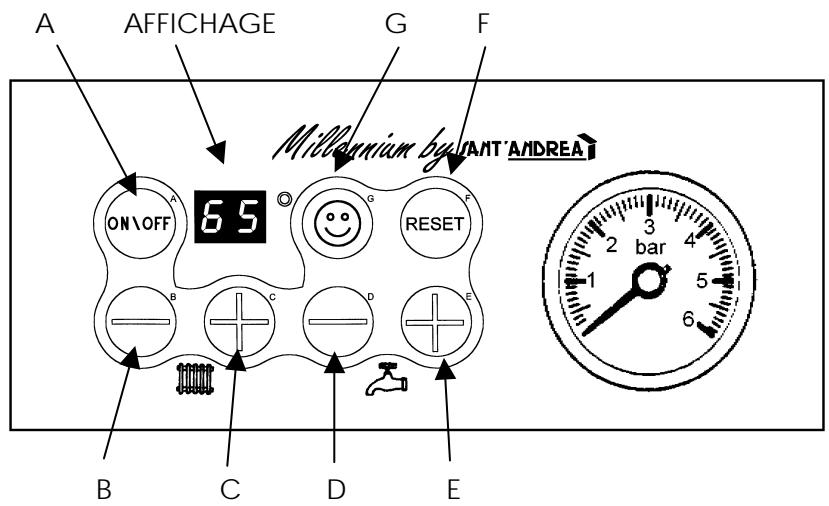

Appuyez sur la touche A (ON/OFF) du tableau de commande. Le voyant s'allume et la température s'affiche. Assurez-vous que le gaz et l'alimentation électrique sont ouverts.

Que faire si la chaudière affiche le code erreur E1 ?

Le code E1 indique un manque d'eau dans le circuit de chauffage. Vérifiez la pression sur l'hydromètre (doit être entre 1 et 1,5 bar) et remplissez le circuit à l'aide du robinet de remplissage si nécessaire.

Comment régler la température de l'eau sanitaire ?

Utilisez les touches D (-) et E (+) pour ajuster la température entre 30 et 60 °C. La température s'affiche sur l'écran.

Quelle est la pression d'eau recommandée pour le circuit de chauffage ?

La pression doit être comprise entre 1 et 1,5 bar à froid. Si elle est inférieure, utilisez le robinet de remplissage pour la rétablir.

Comment activer la fonction 'touche bleue' ?

Appuyez sur la touche G (touche bleue). L'écran affiche 'Ld'. Vous pouvez alors régler une température sanitaire plus basse (35-45 °C) pour des usages doux (douche, lavage des cheveux).

Que signifie le code erreur E2 ?

Le code E2 indique un blocage général de la chaudière. Appuyez sur la touche F (reset) pour tenter de débloquer. Si le problème persiste, contactez un technicien qualifié.

Quand faut-il effectuer l'entretien de la chaudière ?

Un entretien annuel par un professionnel est recommandé, de préférence avant la saison de chauffe. Cela inclut le nettoyage de l'échangeur, du brûleur et la vérification des dispositifs de sécurité.

Puis-je utiliser la chaudière avec du gaz GPL ?

Oui, le modèle Millennium E est compatible GPL (catégorie II2H3+). Le passage du gaz nécessite l'intervention d'un installateur qualifié qui changera les buses et ajustera la pression.

Comment purger l'air du circuit de chauffage ?

Ouvrez les purgeurs manuels des radiateurs et la soupape de purge automatique de la chaudière. Lorsque l'eau sort sans bulles, refermez. Répétez l'opération tant que la pression n'est pas stable.

Que faire en cas d'odeur de gaz ?

Ne pas actionner d'interrupteur électrique ni de téléphone. Ouvrez portes et fenêtres pour ventiler, fermez le robinet d'arrivée de gaz, et faites appel à un professionnel qualifié immédiatement.

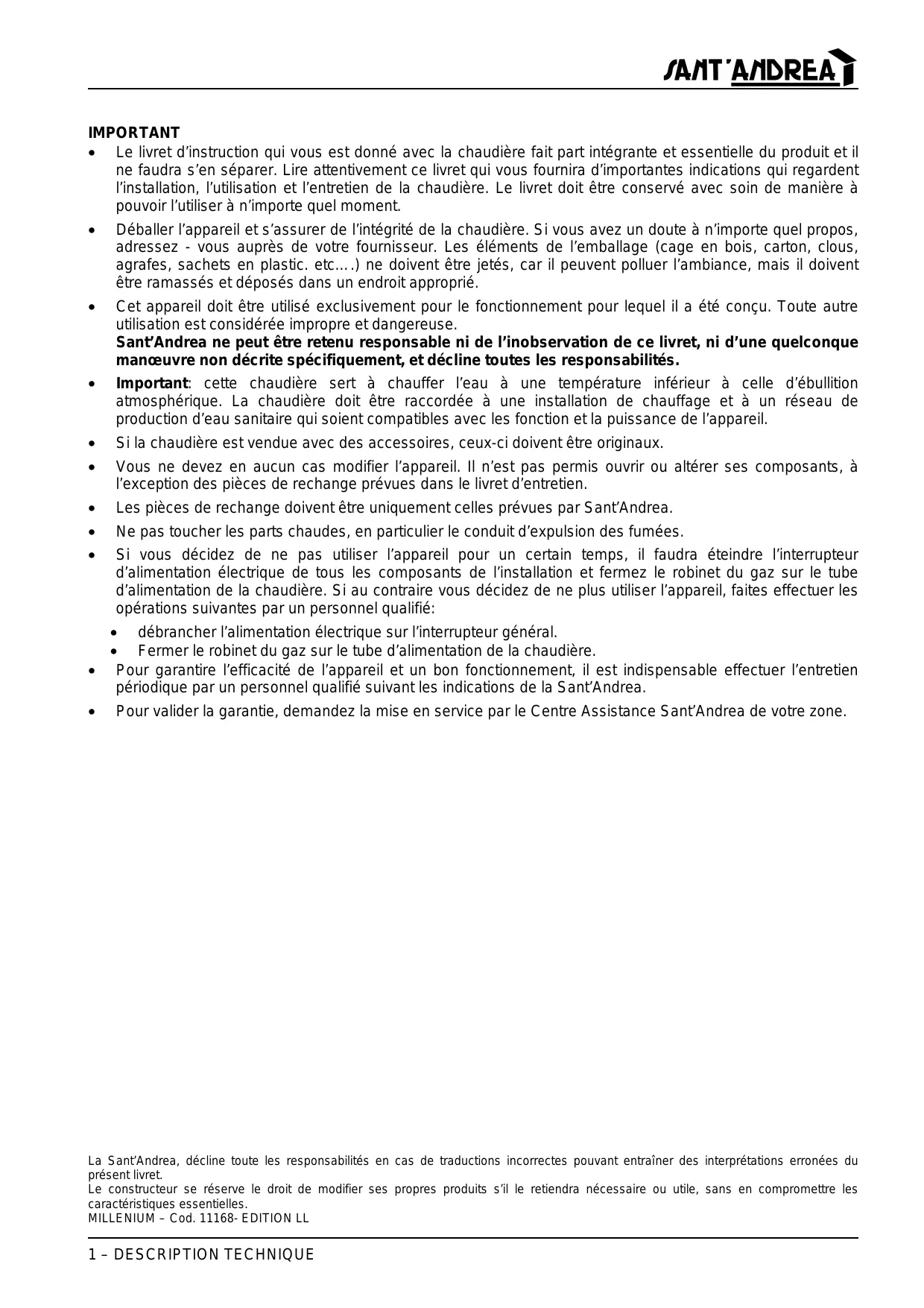

MODE D'EMPLOI MILLENNIUM E SANT ANDREA

Le livre d'instructions fourni avec la chaudière fait partie intégrante et essentielle du produit et il ne faut pas s'en séparer. Lire attentivement ce livre qui vous fournira d'importantes indications concernant l'installation, l'utilisation et l'entretien de la chaudière. Le livre doit être conservé avec soin afin de pouvoir l'utiliser à n'importe quel moment. - Déballer l'appareil et s'assurer de l'intégrité de la chaudière. En cas de doute, adressez-vous à votre fournisseur. Les éléments de l'emballage (cage en bois, carton, clous, agrafes, sachets en plastique, etc.) ne doivent pas être jetés, car ils peuvent polluer l'environnement, mais ils doivent être ramassés et déposés dans un endroit approprié. - Cet appareil doit être utilisé exclusivement pour le fonctionnement pour lequel il a été créé. Toute autre utilisation est considérée comme impropre et dangereuse.

Sant'Andrea ne peut être tenu responsable ni de l'inobservation de ce livre, ni d'une quelconque manœuvre non décrite spécifiquement, et décline toutes les responsabilités.

• Important : cette chaudière sert à chauffer l'eau à une température inférieure à celle de l'ébullition atmosphérique. La chaudière doit être raccordée à une installation de chauffage et à un réseau de production d'eau sanitaire compatibles avec les fonctions et la puissance de l'appareil. Si la chaudière est vendue avec des accessoires, ceux-ci doivent être d'origine.
• Vous ne devez en aucun cas modifier l'appareil. Il n'est pas permis d'ouvrir ou d'altérer ses composants, à l'exception des pièces de rechange prévues dans le livre d'entretien.
• Les pièces de rechange doivent être uniquement celles prévues par Sant'Andrea.
• Ne pas toucher les parties chaudes, en particulier le conduit d'évacuation des fumées.
• Si vous décidez de ne pas utiliser l'appareil pendant un certain temps, il faudra éteindre l'interrupteur d'alimentation électrique de tous les composants de l'installation et fermer le robinet du gaz sur le tube d'alimentation de la chaudière. Si au contraire vous décidez de ne plus utiliser l'appareil, faites effectuer les opérations suivantes par un personnel qualifié :
• Débrancher l'alimentation électrique sur l'interrupteur général.
• Fermer le robinet du gaz sur le tube d'alimentation de la chaudière.

Pour garantir l'efficacité de l'appareil et un bon fonctionnement, il est indispensable d'effectuer l'entretien périodique par un personnel qualifié suivant les indications de la Sant'Andrea. Pour valider la garantie, demandez la mise en service par le Centre Assistance Sant'Andrea de votre zone.

La Sant'Andrea décline toute responsabilité en cas de traductions incorrectes pouvant entraîner des interprétations erronées du présent livre.

Le constructeur se réserve le droit de modifier ses propres produits s'il le juge nécessaire ou utile, sans en compromettre les caractéristiques essentielles.

MILLENIUM - Cod. 11168 - ÉDITION LL

SOMMAIRE

1. DESCRIPTION TECHNIQUE pag. 3

1.1 Données techniques pag. 3 1.2 Diagramme débit priorité circulateur pag. 4 1.3 Encombrements pag. 4 1.4 Circuit hydraulique pag. 5 1.5 Dispositifs de sécurité pag. 5

1. 2. INSTRUCTIONS POUR L'INSTALLATEUR pag. 6

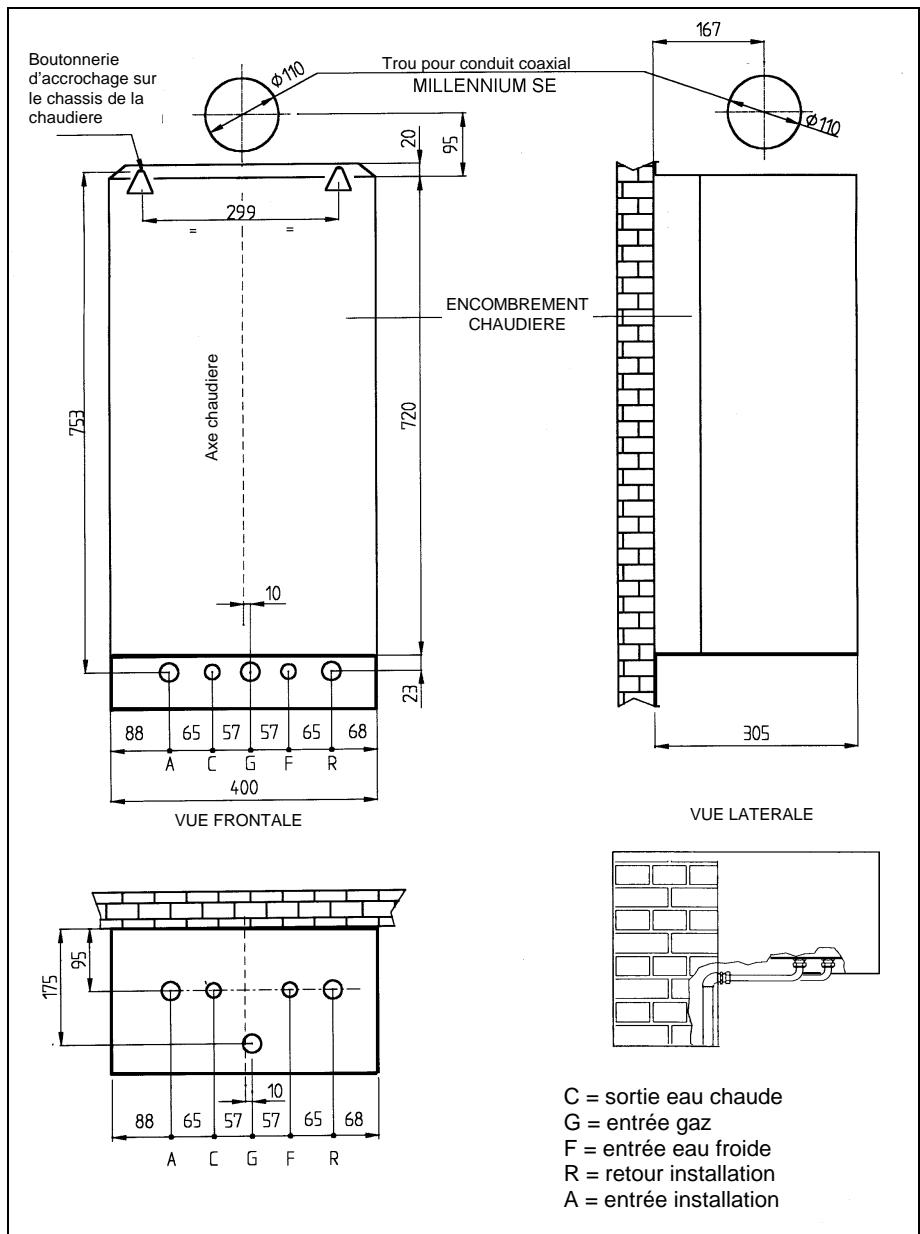

2.2 Montage de la chaudière pag. 9 2.3 Branchement hydraulique et du gaz pag. 10 2.4 Système d'évacuation des fumées pag. 11

2.4.1 Aspiration naturelle pag. 11 2.4.2 Évacuation forcée pag. 11

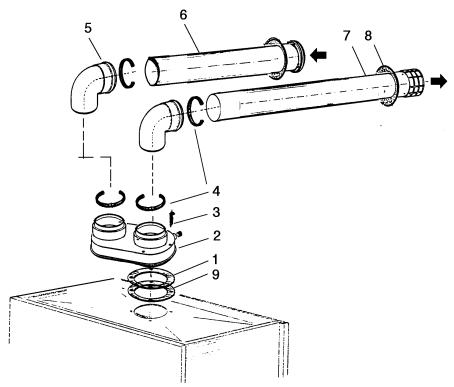

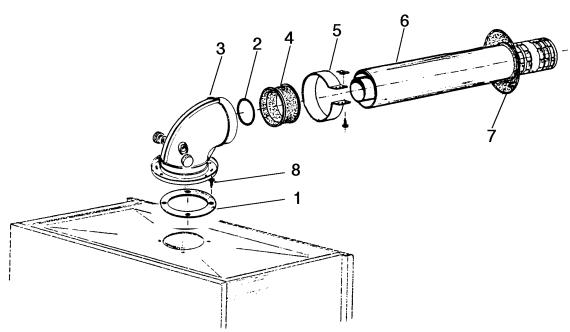

2.5 Chaudière à chambre étanche avec tubes coaxiaux (kit A) pag. 12 2.6 Chaudière à chambre étanche avec tubes séparés (kit B) pag. 12 2.7 Chaudière à chambre étanche avec tubes séparés (kit M) pag. 13 2.8 Chaudière à chambre étanche avec tubes coaxiaux (kit C) pag. 13 2.9 Accessoires pour le kit A pag. 14 2.10 Accessoires pour les kits B et M pag. 14 2.11 Connexions électriques pag. 15 2.12 Mise en eau des circuits hydrauliques pag. 17 2.13 Premier allumage pag. 17

2.13.1 Contrôles préliminaires pag. 17 2.13.2 Allumage et extinction pag. 17

2.14 Réglage débit brûleur pag. 18 2.15 Changement de gaz pag. 19

1. 3. INSTRUCTIONS POUR L'USAGER pag. 20

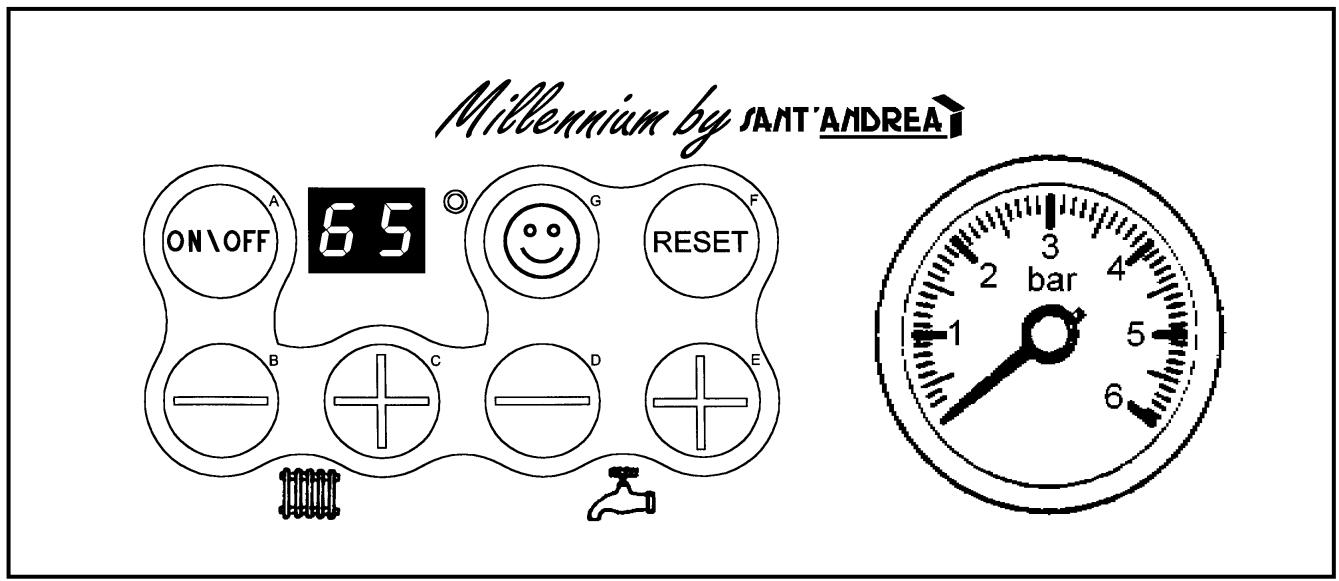

3.1 Tableau de commande pag. 20 3.2 Contrôles préliminaires pag. 21 3.3 Conseils et notes importants pag. 21 3.4 Schéma de fonctions pag. 22

1. ENTRETIEN pag. 23

4.1 Contrôle saisonnier pag. 23 4.2 Nettoyage de la chaudière pag. 23 4.3 Fonction ramoneur pag. 24

1. MODE D'EMPLOI CARTE COMMANDE MILLENNIUM (pour installateurs expert)

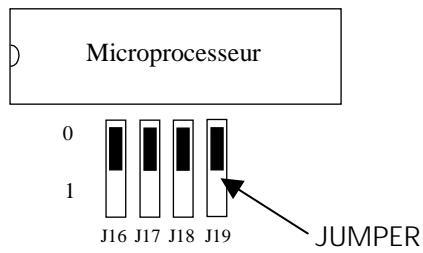

5.1 Introduction 25 5.2 Affichage pag. 25 5.3 Jumper pag. 25 5.4 Réglages pag. 26 5.5 Valeurs imposables pag. 28 5.6 Diagnostic pag. 28

1 DESCRIPTIONS TECHNIQUES

1.1 DONNÉES TECHNIQUES

Module			Millennium E	Millennium SE
Categorie			II2H3+	II2H3+
Type			B 11 BS	C12-C32-C42-C52
Débit thermique nominal		[kW] (Hi)	25,6	25,6
Débit thermique minimum		[kW] (Hi)	10,5	10,5
Puisance utile nominale		[kW] (Hi)	23,2	23,2
Puisance utile minimum		[kW] (Hi)	9,1	8,7
Rendement thermique utile
à la charge nominale		[%]	90,5	90,7
à 30% de charge		[%]	87	88
Pression d' alimentation nominale
Gaz méthane (G 20)		[mbar]	20	20
GPL (G 30/31)		[mbar]	28-30/37	28-30/37
Pression nominale au brûleur
Gaz méthane (G 20)		[mbar]	11,7	11,5
GPL (G 30/31)		[mbar]	27,4	27,5
Pression minimum au brûleur
Gaz méthane (G 20)		[mbar]	2,2	1,2
GPL (G 30/31)		[mbar]	5	4,5
Données réchauffement
Réglage température min/max		[°C]	30/80 30/50	30/80 30/50
Pression max		[bar]	3	3
Vase d'expansion	Capacité	[1]	6	6
	Précharge	[bar]	1	1
Données sanitaire
Réglage température min/max		[°C]	30/60	30/60
Réglage température "touche bleue" min/max		[°C]	35/45	35/45
Débit minimum d' insertion micro interrupteur		[l/min]	2,1	2,1
Débit de Désinsertion micro interrupteur		[l/min]	1,8	1,8
Pression max		[bar]	6	6
Pression min		[bar]	0,2	0,2
Production eau avec Δt 25°C		[l/min]	13,3*	13,3*
Production eau avec Δt 30°C		[l/min]	11,1*	11,1*
Consommation gaz
Méthane (G 20) min/max		[mc/h]	1,1/2,6	1,1/2,6
GPL (G 30/31) min/max		[kg/h]	0,84/2	0,84/2
Buses brûleur
Méthane (G 20)		[n.]	13	13
		[Ø mm]	1,20	1,20
GPL (G 30/31)		[n.]	13	13
		[Ø mm]	0,72	0,72
Caracteristique électriques
Tension/Fréquence		[V]/[Hz]	230/50	230/50
Puisance max absorbée		[W]	100	145
Fusible sur l'alimentation		[A] (A)	3,15	3,15
Classe			I	I
Grade de protection			IP 44 (IP 4XD)	IP 44 (IP 4XD)
Caracteristique pressostat différentiel fumées
Point de CO		[mbar]	-	3,29
Isterise		[mbar]	-	± 0,09
Caracteristique des dimensions
Hauteur		[mm]	720	720
Largeur		[mm]	400	400
Profondeur		[mm]	305	305
Poids net/brut		[kg]	37/40	39/42
Connexions
Entrée/retour Réchauffement		[Ø]	G ¼"	G 3/4"
Entrée gaz		[Ø]	G ¾"	G 3/4"
Entrée/sortie sanitaire		[Ø]	G ½"	G 1/2"
Evacuation conduit coaxial fumées/air		[Ø mm]	-	60/100
Evacuation conduits séparés fumées/air		[Ø mm]	-	80/80
Longueur conduits			-	Voir chap.2.4
Raccord cheminée		[Ø mm]	132	-

NOTE : dans le circuit sanitaire, il a été inséré un limiteur de débit réglé à 10 L/min qui peut être enlevé au cas où, dans l'installation hydraulique, il n'y a pas de pression suffisamment élevée. Les chaudières sont en conformité selon les normes européennes (gaz 90/396/CEE), Directive rendement 92/42/CEE, Compatibilité électromagnétique 89/336/CEE.

1.2 DIAGRAMME DÉBIT - PRIORITÉ CIRCULATEUR

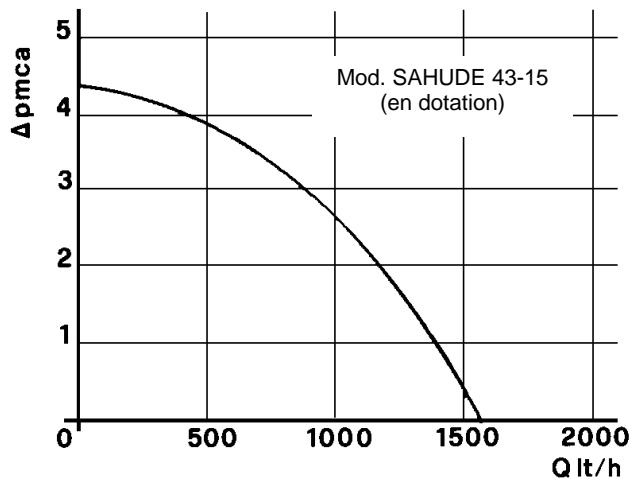

Le diagramme indique le débit et la priorité disponibles aux raccords d'entrée et de retour réchauffement sur la chaudière. Le circulateur monovitesse mod. SAHUD 43-15 en notation normale.

Sur demande, il est disponible le circulateur majoré SAHUD 53-15.

Fig. 1-1

1.3 ENCOMBREMENTS

Fig. 1-2 - Millennium E

Fig. 1-3 - Millennium SE

Fig. 1-4 - Millennium SE. KIT A - KIT B

1.4 CIRCUIT HYDRAULIQUE

Légende

1. pressostat différentiel fumées
2. ventilateur fumées
3. filtre fumées
4. échangeur primaire
5. brûleur
6. électrode d'allumage/relève flamme
7. chambre étanche
8. soupape gaz
9. thermostat de sécurité
10. sonde réchauffement
11. soupape de déviation
12. pressostat absence eau (circuit primaire)
13. by-pass automatique
14. micro interrupteur pressostat priorité sanitaire
15. robinet de vidange chaudière
16. sonde sanitaire
17. échangeur secondaire (eau sanitaire)
18. régulateur de limite débit eau sanitaire 10 litres
19. robinet de remplissage
20. filtre sanitaire
21. soupape de sécurité
22. hydromètre
23. circulateur
24. soupape de perte
25. vase d'expansion
26. chambre de combustion
27. thermostat de sécurité circuit des fumées
28. disconnecteur hydraulique de sécurité

C = sortie eau chaude

G = entrée gaz

F = entrée eau froide

• Soupape gaz électrique à allumage lent, bloque instantanément la fuite de gaz au brûleur principal en absence de flamme. Compend AF: bouton de fonctionnement ON-OFF, AM: bouton de modulation, AS: bouton de sécurité ON-OFF.
• Mono électrode d'allumage/révélation en absence de flamme, dont il est introduit, agit sur la section de sécurité de la soupape gaz et empêche l'introduction de gaz.
• Sondes pour le contrôle de la température à réponse rapide, règlent la température de l'eau de réchauffement et sanitaire.
• Sécurité active en cas de rupture de la sonde de contrôle température (erreur E3 et E4).
• Sécurité sur réchauffement circulateur fonctionne comme post circulation en réchauffement.
• Pressostat priorité sanitaire et pressostat absence eau réchauffement empêchent le fonctionnement de la chaudière en absence d'eau (pressostat absence eau erreur E1).
• Pressostat différentiel fumées bloque le fonctionnement de la chaudière quand le ventilateur s'arrête ou le tube d'évacuation fumées ou la cheminée sont bouchés (erreur E5).
• By-pass automatique assure un correct débit d'eau dans l'échangeur primaire de la chaudière avec tous les types d'installation hydraulique. Le by-pass automatique sauvegarde un bon fonctionnement de la chaudière pour le futur.
• Sécurité antigel chaudière. Le dispositif intervient quand la température du circuit de réchauffement se porte en dessous de 5°C (exemple avec chaudière installée à l'extérieur d'une habitation) dans ce cas, soit le brûleur, soit le circulateur sont actifs jusqu'à ce que la température de l'eau rejoint 19°C. Cette fonction vient inhibée si le bouton allumage est sur OFF, le gaz n'arrive pas ou la chaudière est débranchée électriquement.
• Sécurité antiblocage circulateur. Un départ chaque 24 heures.
• Soupape de sécurité hydraulique (réglée à 3 bar) sur l'installation de réchauffement.
• Disconnecteur hydraulique de sécurité. Empêche de mettre en communication le circuit de réchauffement vers le circuit de l'aqueduc.

2 INSTRUCTIONS POUR L'INSTALLATEUR

VALEUR DES PERTES ET RENDEMENTS SELON
		Millennium E	Millennium SE
DEBIT THERMIQUE NOMINAL	[kW] (Hi)	25,6	25,6
RENDEMENT THERMIQUE UTILE	%	90,5	90,7
RENDEMENT THERMIQUE UTILE REQUIS	%	86,73	86,73
RENDEMENT THERMIQUE UTILE A 30 %	%	87	88
RENDEMENT THERMIQUE UTILE REQUIS A 30 %	%	84,10	84,10
RENDEMENT DE COMBUSTION	%	92,1	91,9
PERTES VERS L'AMBIANCE	%	1,6	1,2
PERTES A LA CHEMINEE (AVEC BRULEUR ALLUME')	%	7,9	8,1
TENEUR DE CO 2	%	4,5	6,94
TEMPERATURE FUMEES	°C	107	148
DEBIT FUMEES	kg/h	75	63
TENEUR NOx	ppm	70	64
CLASSE NOx		3	2

Les valeurs indiquées sont obtenues dans les laboratoires avec chaudières propres, gaz de preuve et réglage optimum des données de combustion avec une température d'ambiance de 20°C.

2.1 INSTALLATION

Attention : effectuer un nettoyage des tubes d'évacuation des fumées pour ne pas compromettre le bon fonctionnement de la chaudière.

2.1.1 GAZ

• Les sections qui composent l'installation doivent garantir une fourniture de gaz suffisante à l'approvisionnement de la demande maximum, limitant les pertes de pression entre le compteur et les appareils d'utilisation aux valeurs inférieures à :
• 0,5 mbar pour les gaz de la 1ère famille (gaz de manufacture), 0,1 mbar pour les gaz de la 2ème famille (gaz naturel), 2,0 mbar pour les gaz de la 3ème famille (gaz GPL),
• si en amont du compteur est installé un régulateur de pression, nous admettons des pertes de charge doubles par rapport à celles indiquées ci-dessus ;
• avant la mise en fonction d'une installation de distribution interne de gaz et donc avant le branchement au compteur, l'installateur doit effectuer les contrôles d'étanchéité.
• Si une partie de l'installation est cachée, les contrôles d'étanchéité doivent être effectués de la manière suivante avec les tubes protégés :
• Boucher de façon provisoire tous les raccords d'alimentation des appareils et le branchement au compteur, donc fermer tous les robinets relatifs ;
• Envoyer dans l'installation de l'air ou autre gaz inerte jusqu'à atteindre une pression d'au moins 100 mbar ;
• Après au moins 15 minutes (afin que la pression se stabilise), effectuer un premier contrôle de la pression avec un manomètre à eau ou appareil équivalent, ayant une sensibilité de 0,1 mbar (1 mm H₂O) ; 15 minutes après le premier contrôle, effectuer un deuxième contrôle : il ne devra pas y avoir de différence entre les deux contrôles. S'il y a des pertes de pression, celles-ci doivent être recherchées à l'aide d'une solution eau + savon ou produit équivalent et éliminées. Les parties défectueuses doivent être remplacées et les garnitures refaites. Les défauts ne doivent pas être réparés avec du mastic. Une fois que les pertes ont été éliminées, contrôler à nouveau l'étanchéité de l'installation.

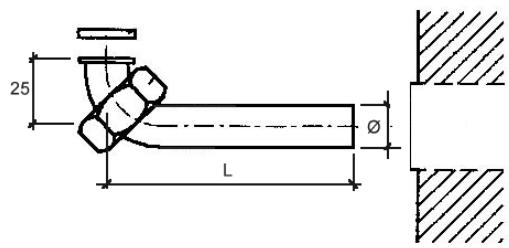

• L'alimentation du gaz doit être branchée au raccord 3/4 sur la chaudière. À proximité de la chaudière, installer un robinet d'interception.

2.1.2 SANITAIRE

L'alimentation en eau froide et la sortie d'eau chaude doivent être branchées aux raccords 2 sur la chaudière. La pression d'alimentation ne doit pas être supérieure à 6 bar ni inférieure à 0,2 bar. Le débit minimum d'insertion du micro-interrupteur eau sanitaire ne doit pas être inférieur à 2,1 l/min (minimum d'insertion 1,8 l/min). En cas de pression supérieure, installer un réducteur de pression. La dureté de l'eau d'alimentation conditionne la fréquence de nettoyage du serpentin d'échange. L'installation d'appareils pour le traitement de l'eau sera examinée en fonction des caractéristiques de l'eau elle-même.

2.1.3 CHAUFFAGE

L'entrée et le retour du chauffage doivent être connectés aux raccords 3/4 sur la chaudière. Pour éviter des bruits lors du fonctionnement et des fuites, ne pas utiliser des tubes ayant un diamètre réduit par rapport à ceux prévus. La chaudière est dotée d'une soupape de sécurité (étalonnée à 3 bar). S'assurer que l'évacuation de la soupape soit branchée à un égout. LA SANT'ANDREA DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'INOBSERVATION DES INSTRUCTIONS. Attention en hiver : en cas d'interruption prolongée de l'utilisation de la chaudière, une vidange de l'installation peut être nécessaire pour éviter des ruptures à cause du gel. Vous pouvez éviter de faire une vidange de l'installation en ajoutant un produit antigel, ou en faisant fonctionner l'installation à la température minimale de réchauffement de l'ambiance. La chaudière doit être installée dans un local protégé des intempéries et du gel. La Sant'Andrea décline toute responsabilité en cas d'inobservation des instructions.

2.1.4 VENTILATION DES LOCAUX

Chaudière à aspiration naturelle MILLENNIUM E (type B)

Il est indispensable que dans un local où est installé un appareil à gaz de type B à aspiration naturelle, il puisse entrer une quantité d'air nécessaire pour une régulière combustion du gaz. L'afflux naturel de l'air doit se passer directement à travers des ouvertures permanentes faites sur les parois des locaux qui doivent être ventilés et placées à l'extérieur, ou à travers des conduits de ventilation simples ou collectifs. Les ouvertures sur les parois doivent :

• avoir une section libre totale nette de passage d'au moins 6 cm² par kW de débit thermique installé, avec un minimum de 100 cm² ;
• être réalisées de façon que ni l'ouverture intérieure ni celle extérieure de la paroi ne puissent être obstruées ;
• être protégées avec une grille ou un treillis de façon à ne pas réduire la section indiquée au point "a" ;
• être situées à un niveau légèrement au-dessus du carrelage de façon à ne pas empêcher le fonctionnement des dispositifs d'évacuation des produits de la combustion. Si la hauteur du niveau ne peut être respectée, il faudra augmenter d'au moins 50 % la section des ouvertures de ventilation.
• Si l'aération directe du local n'est pas possible, l'afflux de l'air peut être obtenu à travers un autre local à condition que :
• le local à côté ait une ventilation directe conforme aux points a)- b)- c) ;
• dans le local à ventiler soient installés uniquement des appareils raccordés aux conduits d'évacuation ;
• le local à côté ne soit pas une chambre à coucher ou un dépôt contenant des produits dangereux ou encore un garage.
• TYPE B - appareils construits pour être branchés aux conduits d'évacuation des produits de la combustion vers l'extérieur du local ; l'air comburant est prélevé directement dans les locaux où sont installés les appareils.

Chaudière à aspiration forcée MILLENNIUM SE (type C)

• Les appareils étanches à aspiration forcée de type C n'ont aucune nécessité de prélever l'air de combustion dans le local où ils sont installés.
• Sur la partie supérieure de la chaudière, il est possible, avec des kits divers, d'installer les tubes air-fumées pour les applications du système à évacuation et prise coaxiale ou à double tube ayant des sorties externes à paroi ou au toit.
• Type C : appareils dans lesquels le circuit de combustion (prise d'air, chambre de combustion, échangeur, évacuation des produits de la combustion) est étanche par rapport aux locaux où ils sont installés.

2.2 MONTAGE DE LA CHAUDIÈRE

Durant le montage de la chaudière, il faut :

• tenir compte des indications contenues au paragraphe 2.4 SYSTÈME D'ÉVACUATION DES FUMÉES ;
• laisser 150 mm de distance de chaque côté de la chaudière pour faciliter les opérations d'entretien ;
• vérifier que la structure murale soit en bon état ;

pour l'installation de la chaudière, suivre les indications selon le schéma Fig. 2-1 à l'aide d'un carton/schéma qui détermine les distances pour percer les trous de fixation ;

• compte tenu des dimensions de la chaudière, fixer le carton/schéma au mur (attention à respecter la perpendicularité), tracer les trous sur le mur suivant le carton/schéma ;
• enlever le carton/schéma et percer les trous correspondants avec une pointe de 10 mm de diamètre ;
• préparer les sorties pour les raccords hydrauliques ;
• fixer les chevilles à expansion pour la fixation de la chaudière ;
• raccorder la chaudière aux raccords hydrauliques.

N.B. : enlever les capuchons de protection en plastique sur la chaudière.

Fig. 2-1

2.3 BRANCHEMENTS HYDRAULIQUES ET DU GAZ.

La chaudière de série ne comprend pas les accessoires pour le branchement hydraulique et du gaz ; sur demande, les kits suivants sont disponibles :

kit moignons en cuivre (voir Fig. 2-2) ; kit raccords télescopiques (voir Fig. 2-3) ; kit robinets hydrauliques (voir Fig. 2-4) ; kit robinets gaz (voir Fig. 2-5).

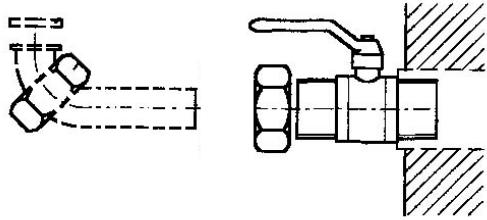

Composé par :

• moignons diam. 18 L=150 + écrou de 3/4 raccord aller/retour de l'installation ; 1 moignon diam. 18 L=180 + écrou de 3/4 raccord gaz ; 2 moignons diam. 16 L=150 + écrou 1/2" aller/retour sanitaire ; 5 joints épaisseur 2 mm

Fig. 2-2

Composé par :

3 raccords de 3/4" aller/retour installation et gaz ; 2 raccords de 1/2" aller/retour sanitaire

Fig. 2-3

Composé par :

2 robinets de 3/4" aller/retour installation ; 1 robinet de 1/2" entrée eau sanitaire

Fig. 2-4

Fig. 2-5

Composé par :

• robinet gaz de 3/4

2.4 SYSTÈME D'ÉVACUATION DES FUMÉES

2.4.1 ASPIRATION NATURELLE

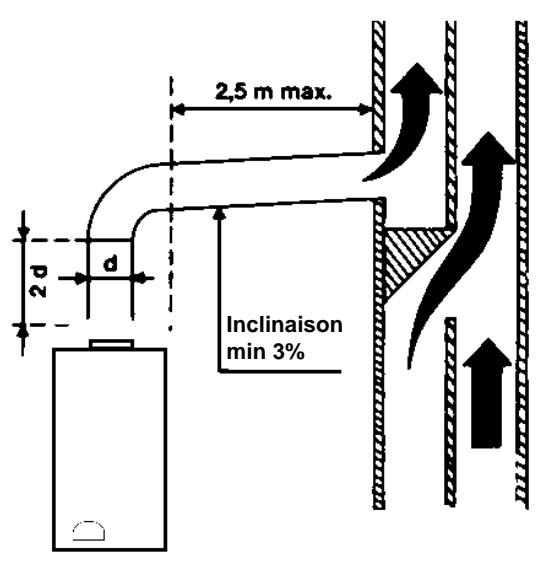

Branchement du tuyau de fumisterie

Le raccord des appareils à une cheminée ou à un tuyau de fumée se fait à l'aide des canaux de fumée qui doivent avoir les qualités suivantes :

a) être étanches et construits avec des matériaux résistants dans le temps aux usures mécaniques, à la chaleur et aux produits de la combustion et de leur condensation. Dans chaque point du canal de fumée et pour n'importe quelle condition externe, la température des fumées doit être supérieure à la température du point de rosée ; b) être branchés ; si vous employez des matières appropriées, ceux-ci doivent être résistants à la chaleur et à la corrosion ; c) être bien en vue, facilement démontables et être installés de façon à permettre les normales dilatations thermiques ; d) à partir de l'antivent, le raccord doit avoir un bout vertical de longueur non inférieure à deux diamètres mesurés au raccord du tube d'évacuation ; e) avoir après le bout vertical, pour le reste de la longueur, une inclinaison vers le haut, minimum de 3 %. La part sub-horizontale ne doit pas avoir une longueur supérieure à 1/4 de la hauteur efficace H de la cheminée ou du tuyau de fumée, et donc ne doit pas avoir une longueur supérieure à 2,5 m (voir fig. 2-6) à moins que les normes UNI en vigueur n'aient une autre méthode de calcul ; f) ne pas avoir plus de 3 changements de direction, y compris le raccord de connexion à la cheminée et/ou au tuyau de fumée, réalisés avec des angles internes supérieurs à 90°. Les changements de direction doivent être réalisés uniquement avec des coudes ; g) avoir, pour toute sa longueur, une section non inférieure à celle du raccord du tube d'évacuation de l'appareil.

ÉVACUATION DIRECTE À LA CHEMINÉE OU À UN TUYAU DE FUMÉE COLLECTIF RAMIFIÉ POUR APPAREILS À ÉVACUATION NATURELLE.

Fig. 2-6

2.4.2 ÉVACUATION FORCÉE

Les chaudières à évacuation forcée doivent expulser les fumées à toit, en cas contraire voir les instructions. L'évacuation des produits de la combustion doit être réalisée en utilisant exclusivement les kits d'expulsion des fumées fournis par le constructeur, puisqu'ils font partie intégrante de la chaudière.

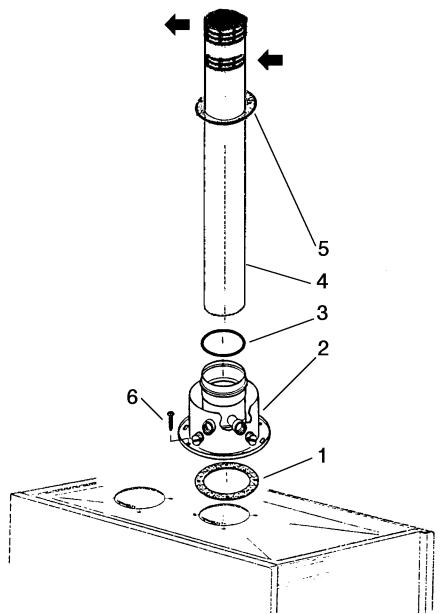

2.5 CHAUDIÈRE À CHAMBRE ÉTANCHE AVEC TUBES COAXIAUX KIT D'ÉVACUATION DES FUMÉES DE TYPE « A »

Fig. 2-7

Pos Description

1 garniture en néoprène diam. 100x125 mm. 2 garniture OR 3237 pour tube diam. 60 mm 3 coude coaxial à 90° 4 manchon en plastique 5 segment de serrage en plastique 6 tube coaxial en aluminium : tube aspiration diam. 100 mm L=860 mm. tube évacuation diam. 60 mm L=915 mm. 7 rosace extérieure en plastique 8 vis auto filetée diam. 4x9

ATTENTION :

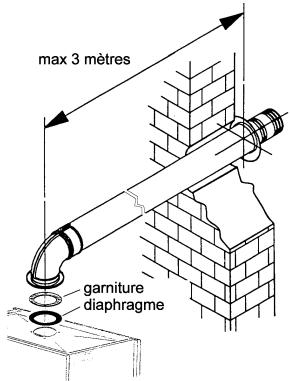

• la longueur maximum est de 3 mètres (Fig. 2-8), ajoutant 2 rallonges le tube doit avoir une inclinaison vers le bas de 3 % en sortie.
• En cas de raccord vertical la longueur maximum est de 4 mètres
• Si le conduit d'évacuation coaxial est inférieur à 1 mètre, placer un diaphragme diam. 80 mm. Entre la garniture et la chambre étanche. Fig. 2-8.

Fig. 2-8

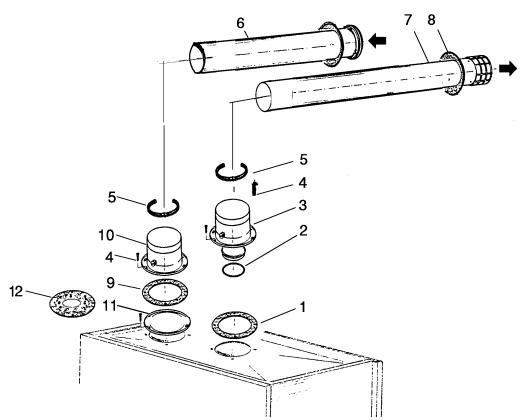

2.6 CHAUDIÈRE À CHAMBRE ÉTANCHE AVEC TUBES SÉPARÉS - KIT D'ÉVACUATION DES FUMÉES DE TYPE "A"

Fig. 2-9

Pos. Description

1 Garniture diam. 100x125 mm. 2 Doubleur pour aspiration/évacuation 3 Vis auto filetées diam. 3,7x40 mm 4 Garniture d'étanchéité 5 Coude diam. 80 mm à 90° 6 Terminal aspiration air en aluminium diam. 80 mm - L=460 mm 7 Terminal évacuation fumées en aluminium diam. 80 mm - L=555 mm 8 Rosace extérieure en plastique 9 Diaphragme diam. 80

ATTENTION :

• Si vous n'utilisez pas les coudes, l'extension max. entre le point d'aspiration air et le point d'expulsion des fumées est de 35 mètres. Pour chaque coude à 90° (ou 2 coudes à 45°), il faut réduire de 1 mètre la longueur totale. Le conduit d'évacuation doit avoir une inclinaison min. vers le bas de 3% en sortie. Positionner le diaphragme diam. 80 mm si la distance entre le point d'aspiration air et le point d'évacuation fumées est inférieure à 10 mètres.

2.7 CHAUDIÈRE À CHAMBRE ÉTANCHE AVEC TUBES SÉPARÉS - KIT D'ÉVACUATION DES FUMÉES DE TYPE "M"

Fig. 2-10

Pos. Description

1 Garniture de rechange diam. 95x125 mm. 2 Garniture OR 3237 pour tubes diam. 60 mm 3 Manchon avec bride en silicone diam. int. 60,5/81 mm. 4 Vis auto filetée diam. 3,7x40 mm (Nr. 8) 5 Garniture d'étanchéité 6 Terminal aspiration air en aluminium diam. int. 80 mm 7 Terminal évacuation fumées en aluminium diam. 80 mm. 8 Rosace extérieure en plastique 9 Garniture en néoprène diam. 89x105 mm. 10 Manchon avec bride diam. int. 81 mm. 11 Bouchon de clôture 12 Diaphragme diam. 45

ATTENTION :

• Si vous n'utilisez pas de coudes, l'extension max. entre le point d'aspiration air et le point d'expulsion des fumées est de 29 mètres environ. Pour chaque coude à 90° installé (ou 2 coudes à 45°), il faut réduire de 1 mètre la longueur totale. Le conduit d'évacuation doit avoir une inclinaison minimum vers le bas de 3% en sortie.
• Avant d'installer le kit, enlever le capuchon et positionner le diaphragme (12) si la distance entre le point d'aspiration air et le point d'expulsion fumées est inférieure à 15 mètres.

2.8 CHAUDIÈRE À CHAMBRE ÉTANCHE AVEC TUBES COAXIAUX

KIT D'ÉVACUATION DES FUMÉES DE TYPE "C"

Fig. 2-11

Pos. Description

1 Garniture en néoprène diam. 100x125 mm. 2 Collier de liaison vertical avec prises. 3 Garniture OR 3237 en silicone pour tube diam. 60 mm. 4 Tube coaxial en aluminium : tube aspiration diam. 100 mm, L=860 mm ; tube évacuation diam. 60 mm, L=915 mm. 5 Rosace extérieure en plastique. 6 Vis auto filetée diam. 4x9.

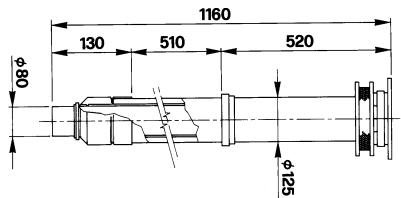

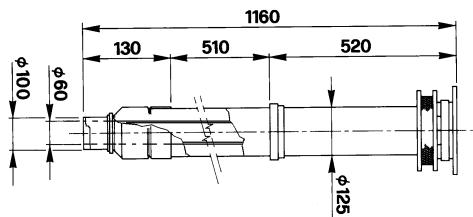

2.9 ACCESSOIRES POUR KIT “A”

Coude coaxial à 90° horizontal (Fig. 2-12)

Raccords diam. int. 60/60 (Fig. 2-13)

Collier sortie cheminée pour plans

Collier liaison vertical avec prises ; tuile sortie plans inclinés

Fig. 2-14

Coude avec bride 90° avec prise

Fig. 2-15

Fig. 2-16

Fig. 2-17

Fig. 2-18

Cheminée coaxiale évacuation verticale (Fig. 2-19)

Rallonge coaxiale verticale avec prise, de 1 mètre (Fig. 2-20)

Dédoubleur avec prise (Fig. 2-21)

Rallonge 1 mètre (Fig. 2-22)

Collier sortie cheminée pour plans horizontaux (Fig. 2-23)

Joint de liaison diam. 80 (Fig. 2-24)

Coude à 45° (Fig. 2-25)

Coude à 90° (Fig. 2-26)

Tuile sortie cheminée pour plans inclinés (Fig. 2-27)

Cheminée coaxiale à évacuation verticale (Fig. 2-28)

Cheminée pour évacuation verticale (Fig. 2-29)

2.11 CONNEXIONS ÉLECTRIQUES

• Les connexions électriques sont représentées dans la Fig. 2-30.
• Pour connecter la chaudière, l'alimentation électrique doit être à 230V - 50 Hz avec le fil de terre.
• La chaudière a 2 câbles pour la connexion électrique, de la chaudière et du thermostat d'ambiance. Respecter les polarités de la connexion.

ATTENTION : avant de connecter les câbles, il faut les faire passer à travers le passage-câble. Le fil de terre doit être plus long par rapport au neutre-phase, car en cas d'accroc, il sera le dernier à se détacher.

• Il est nécessaire d'installer sur l'installation de la chaudière un interrupteur bipolaire. Pour une question de sécurité et de rapidité durant l'entretien, comme prévu par les normes de sécurité, les contacts de l'interrupteur doivent être distants d'au moins 3 mm.
• Connecter un thermostat d'ambiance TA.

ATTENTION : le contact du thermostat d'ambiance qui sera connecté à la chaudière ne devra pas être sous tension.

Le thermostat d'ambiance doit être de classe II à double isolation.

• Pour la connexion de l'horloge, voir le schéma indiqué.
• La sécurité de l'installation est rejointe quand la connexion a une bonne mise à la terre. Si vous avez des doutes sur la connexion électrique, faites-la contrôler par un personnel qualifié. Ne pas utiliser les tubes du gaz ou hydrauliques pour la mise à la terre des appareils.
• L'installation électrique doit avoir une puissance supérieure à celle utilisée par la chaudière (voir les caractéristiques sur la plaque à côté de la chaudière) et dans le livre à la page 3, en faisant attention que la section des câbles soit apte à la puissance absorbée par l'appareil.
• Pour l'alimentation électrique de l'appareil, il ne faudra pas utiliser de rallonges ou prises multiples.
• Il faut s'assurer que les tubes ne soient pas utilisés comme mise à la terre de l'installation électrique ou téléphonique.
• Cela pourrait causer des dommages irréparables aux tubes de la chaudière et des radiateurs.

ATTENTION :

• Chaque intervention sur le cadre électrique doit être effectuée avec la chaudière éteinte.
• L'inobservance des précautions peut être dangereuse pour votre propre sécurité et risque d'endommager le cadre électrique de façon irréparable.

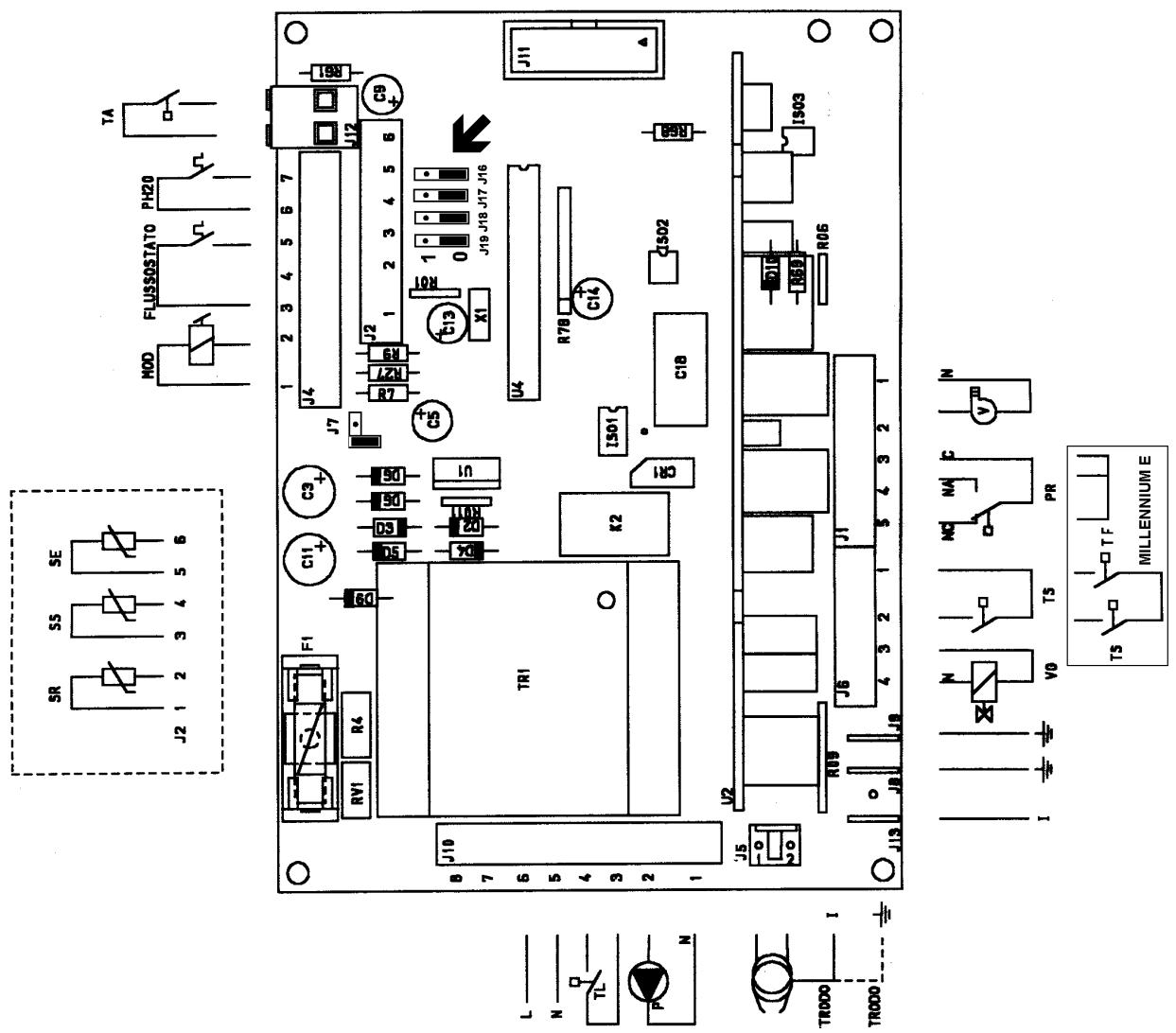

SCHÉMA ÉLECTRIQUE

Fig. 2-30

LÉGENDE

Jumper :

J7 GPL = Pont branché

MÉTANO = Pont annulé

J16 0 : Modalité usager

1 : Modalité installateur

J17 0 : Pause à l'allumage d'environ 4 minutes

1 : Pause annulée

J18 0 : Réchauffement à paroi

1 : Installation à basse température

J19 0 : Sanitaire à 30 / 60 °C

1 : -

( ) Millennium E ( * ) Millennium SE

Légende

I - SONDE IONISATION, L - ALIMENTATION, MOD - MODULATEUR (24 V), N - NEUTRE, P - CIRCULATEUR, PH2O - PRESSOSTAT ABSENCE EAU, PR - PRESSOSTAT DIFFÉRENTIEL FUMÉES, SE - SONDE EXTERNE, SR - SONDE RÉCHAUFFEMENT, SS - SONDE SANITAIRE, TA - THERMOSTAT D'AMBIANCE, TL - THERMOSTAT LIMITE, TR - TRANSFORMATEUR ALLUMAGE, TS - THERMOSTAT DE SÉCURITÉ, V - VENTILATEUR FUMÉES, VG - SOUPAPE GAZ

2.12 MISE EN EAU DES CIRCUITS HYDRAULIQUES :

Effectuer les opérations suivantes :

• desserrer lentement les purgeurs des radiateurs, ouvrir le robinet de mise en eau de la chaudière et les autres robinets d'entrée et de retour de l'installation ;
• contrôler que les purgeurs des radiateurs et la soupape de purge automatique de la chaudière fonctionnent régulièrement ; fermer les purgeurs des radiateurs lorsque l'eau commencera à sortir ; fermer les robinets de mise en eau dès que la pression du circuit de chauffage sur l'hydromètre indique 1,5 bar ; purger de nouveau les radiateurs ;

Après quelques heures de fonctionnement, il est possible que la pression descende en dessous de 1 bar à cause des bulles d'air qui se sont formées dans l'installation.

Dans ce cas, laisser refroidir et ramener la pression à 1 bar avec le robinet de remplissage.

Il est possible que les bulles d'air restent quelques jours dans l'installation ; il faudra donc répéter les opérations de purge jusqu'à obtenir une stabilité constante de la pression.

Durant les opérations de remplissage, il faudra faire fonctionner les circulateurs de temps en temps.

L'air dans le circuit peut provoquer des bruits dans l'échangeur.

2.13 PREMIER ALLUMAGE

Le premier allumage et l'essai de la chaudière doivent être effectués par un personnel qualifié.

2.13.1 CONTRÔLES PRÉLIMINAIRES

Avant d'allumer la chaudière pour la première fois, il faudra vérifier que :

• l'installation corresponde aux normes en vigueur ;
• la mise en eau soit effectuée correctement (pression hydromètre 1,5 bar) et que les robinets soient ouverts.
• le gaz employé soit celui pour lequel la chaudière a été réglée. Dans le cas contraire, effectuer le changement du gaz (voir chap. 2.15 Changement du gaz) ; le changement du gaz doit être effectué par un personnel qualifié ;

les robinets de l'alimentation du gaz soient ouverts - il n'y ait pas de fuites de gaz - l'interrupteur général soit branché - la soupape de sécurité installée sur la chaudière ne soit pas bloquée - les conduits d'évacuation des fumées et prises d'air soient conformes - la tension d'alimentation de la chaudière soit de 230 V - 50 Hz - il n'y ait pas de fuites d'eau

N.B. : si vous n'utilisez pas la chaudière pendant un certain temps, avant de brancher l'interrupteur général, assurez-vous que l'arbre moteur du circulateur ne soit pas bloqué. Pour effectuer cette opération, il faut (Fig. 2-31) :

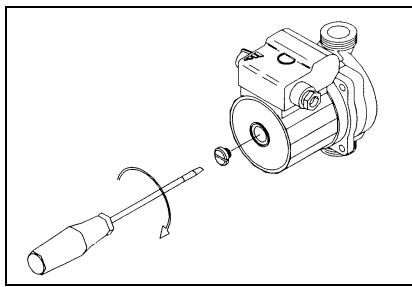

• dévisser le capuchon
• faire tourner l'arbre plusieurs fois à droite et à gauche avec un tournevis, puis revisser le capuchon

Fig. 2-31

2.13.2 ALLUMAGE ET EXTINCTION

Pour cette opération, voir le chap. 3

2.14 RÉGLAGE DÉBIT BRÛLEUR

Fig. 2-32

Fig. 2-33

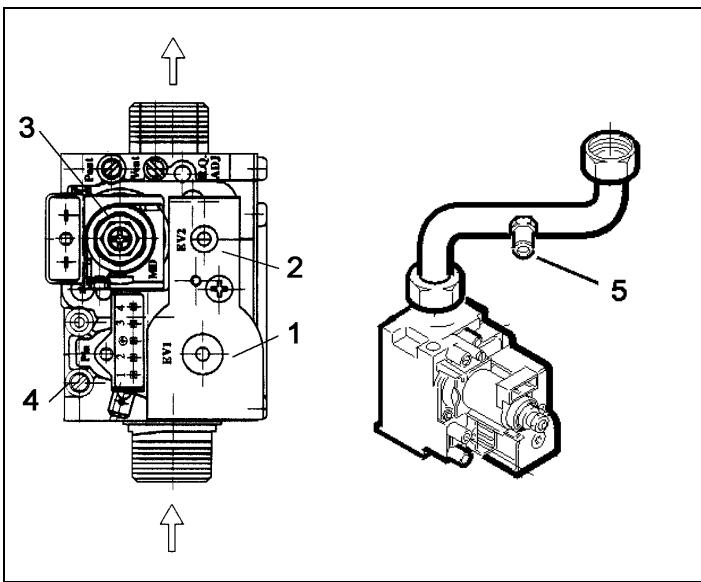

A - Réglage de la puissance maximum.

• connecter un manomètre aux prises de pression en amont 4 et en aval 5 ;
• Allumer la chaudière en appuyant en même temps sur les touches F (reset) et G (©), puis appuyer sur la touche A (ON/OFF) pour activer la fonction « ramoneur » (voir chap. 4.3).
• Vérifier que la pression corresponde aux valeurs indiquées. S'il faut effectuer un réglage :
• S'assurer que la bobine modulante (3) soit connectée électriquement. Enlever le capuchon de protection A.
• Tourner l'écrou C dans le sens horaire (clé de 10 mm) pour augmenter la pression en sortie.

B - Réglage de la puissance maximum.

• Débrancher le faston d'alimentation de la bobine modulante (3).
• Ensuite, tourner progressivement la vis B avec un tournevis de 4 mm dans le sens antihoraire pour diminuer la pression en sortie. Vérifier les valeurs. Une fois le réglage terminé, rebrancher le faston sur la bobine et brancher le manomètre. Après le réglage, remettre le capuchon de protection A pour un bon fonctionnement du modulateur.

Puisance [kW]	NATUREL (G 20)			GPL (G 30)
	Débit gaz [m3/h] (1)	Pressure gaz [mbar]		Débit gaz [kg/h]	Pressure gaz [mbar]
		MILLENNIUM E	MILLENNIUM SE		MILLENNIUM E	MILLENNIUM SE
25,6	2,6	11,7	11,5	2,0	27,4	27,5
21,3	2,4	8,6	7,5	1,7	20	20
18,5	2,0	5,9	5	1,45	15	14,8
15	1,5	3,7	3	1,2	10	9,8
10,5	1,1	2,2	1,2	0,84	5	4,5

Note : (1) À 15 °C et à une pression de 1013 mbar (760 mmHg), il n'est pas possible de donner des indications pour le fonctionnement au gaz de ville, car les valeurs sont déterminées selon les zones d'utilisation.

2.15 CHANGEMENT DU GAZ

Les chaudières sont produites à la demande pour le type de gaz employé. Les transformations successives doivent être effectuées par un personnel qualifié qui aura toutes les informations nécessaires et les pièces délivrées par Sant'Andrea pour un bon réglage.

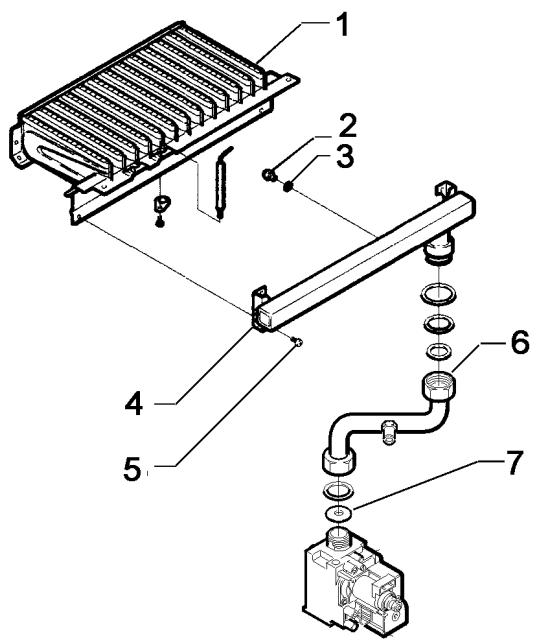

Pour la transformation, il faut (Fig. 2-34) :

• Débrancher le tube du gaz (6) d'alimentation avec une clé fixe de 30 mm.
• Dévisser les 4 vis qui fixent le collecteur gaz au brûleur et l'enlever.
• Dévisser avec une clé de 7 mm. Les buses du brûleur
• revisser les nouvelles buses (2) au collecteur en mettant une rondelle (3)
• enlever le diaphragme (7) placé en sortie du bloc gaz (pas nécessaire en GPL)
• fixer le collecteur au brûleur principal, brancher le tube d'alimentation gaz (6) au collecteur (4)
• sur le panneau de la chaudière, déplacer le jumper J7 (Fig. 2-30) sur la position suivante : Fig. 2-35 ou Fig. 2-36

Fig. 2-34

NATUREL : débranché ; Fig. 2-35 GPL : branché

Fig. 2-36

• effectuer tous les réglages indiqués au paragraphe 2.14 RÉGLAGE DÉBIT BRÛLEUR

Type de gaz	Buses gaz		Pression	Consummation	Pressure Brûleur [mbar]
					MILLENNIUM E		MILLENNIUM SE
	n.	Ø [mm]	[mbar]	min -max	min	max	min	max
Naturel	13	1,20	20	2,6[m3/h](1)	2,2	11,2	1,2	11,5
GPL	13	0,72	29-37	2,0[kg/h]	5	27,4	4,5	27,5

Note : (1) à 15 °C et à une pression de 1013 mbar (760 mmHg)

ATTENTION :

• chaque intervention sur le cadre électrique doit être effectuée avec la chaudière éteinte. L'inobservance des précautions peut être dangereuse pour la propre sécurité et risque d'endommager le cadre électrique de façon irréparable.

3. INSTRUCTIONS POUR L'USAGER

3.1 TABLEAU DE COMMANDE

Fig. 3-1

Légende

ON\OFF	Touch che allumage et extinction chaudière: ON allumage, OFF extinction
B C	Touch che réglage température réchauffement. + augmente, - diminue.
D E	Touch che réglage température eau sanitaire. + augmente, - diminue.
F	Touch che déblocage chaudière
G	Touch che bleu. Réglage d'une température comprise entre 35° et 45° de l'eau sanitaire.
65°	Display visualisation fonction, température, anomalie.
1 bar 5 m	Manomètre pression installation.
65°	Le voyageant indique le fonctionnement/présence de la flamme: - éteint : chaudière éteint sans flâme - clignotant : production eau chaude sanitaire flamme allumée, - allumé : fonctionnement en chauffage flamme allumée

3.2 CONTRÔLES PRÉLIMINAIRES

Lors du premier allumage de la chaudière, nous conseillons de contrôler que :

les soupapes soient ouvertes ; l'installation soit mise en eau sans bulles d'air ; le gaz soit celui utilisé pour la chaudière que vous avez demandé ; il n'y ait pas de fuite de gaz ou d'eau dans l'installation ou dans la chaudière ; le branchement électrique soit correct et qu'il y ait une bonne mise à la terre ; il n'y ait pas de liquide ou de matériaux inflammables à côté de la chaudière ; le tube d'évacuation des fumées ne soit pas obstrué ; le circulateur ne soit pas bloqué.

3.3 CONSEILS IMPORTANTS

• L'utilisation de la chaudière est interdite aux enfants ou aux personnes inexpertes.
• Pour obtenir un bon fonctionnement et une longue durée de vie de la chaudière, effectuez des contrôles périodiques par un centre d'assistance Sant'Andrea.
• Vérifiez le nettoyage et faites l'entretien une fois par an.

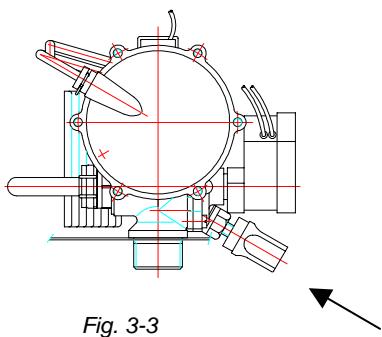

• Si vous n'utilisez pas la chaudière pendant un certain temps, vérifiez que l'arbre moteur du circulateur ne soit pas bloqué (voir Fig. 3-2) :
• Dévisser le bouchon, tourner l'arbre moteur plusieurs fois dans le sens horaire et antihoraire.
• Revisser le bouchon.
• Contrôlez chaque mois la pression de charge de l'installation à l'aide de l'hydromètre (pression 1,5 bar). Si la pression est plus BASSE, ramenez-la à 1,5 bar à l'aide du robinet de remplissage (Fig. 3-3).
• S'il y a des fuites de gaz ou si vous sentez une odeur de gaz,

A) n'allumez pas d'appareils électriques, n'utilisez pas le téléphone ou d'autres objets qui peuvent provoquer des étincelles ; B) ouvrez portes et fenêtres pour faire circuler l'air ; C) fermez les robinets du gaz ; D) faites intervenir un personnel qualifié.

• En cas de panne et/ou de mauvais fonctionnement, débranchez l'appareil, n'essayez pas de faire une tentative de réparation ou d'intervention directe. Adressez-vous à un personnel qualifié.

Fig. 3-2

3.4 SCHÉMA DES FONCTIONS

Touche		Function	Display
ON\OFF	A	Pour allumer et éteindre la chaudière	On sur rechauf.: T° réch. On sur sanit.: T° sanit. Off: étéint
	B	(-) température réchauffement: une première pression de la touche visuelle à température règle le réchauffement. Si vous tenez pressé la touche, la température diminue jusqu'à rejoindre la valeur désirée. Fonction été: réduire la température imposée au-delà de la valeur minimum. Sonde externe connectée: la sonde externe est habitité et elle n'agit plus sur la température imposée, mais elle change les 2 paramètres de réglage a) température d'ambiance désirée (une première pression de la touche. Si vous tenez pressé la touche, la température DIMINUE jusqu'à rejoindre la valeur désirée. b) coefficient de dispersion de l'habitation (après 5 secondes您的 visualisuez ( -- ) pour une seconde, ensuite您的 visualisiez la valeur imposée et maintainant pressé la touche, vous pouvez en réduire les valeurs	T° réchauffement E5 T° amb. -- 1 sec. 88 coeff. dispersion
	C	(+ ) température réchauffement: une première pression de la touche visuelle à température règle le réchauffement. Si vous tenez pressé la touche, la température augmente jusqu'à rejoindre la valeur désirée. Exclusion de la fonction été: augmenter la température jusqu'à la valeur désirée Sonde externe connectée: la sonde externe est habilitée et elle n'agit plus sur la température imposée, mais elle change les 2 paramètres de réglage: a) température d'ambiance désirée (une première pression de la touche. Si vous tenez pressé la touche, la température AUGMENTTE jusqu'à rejoindre la valeur désirée. b) coefficient de dispersion de l'habitation (après 5 secondes您的 visualisuez ( -- ) pour une seconde, ensuite您的 visualisiez la valeur imposée et maintainant pressé la touche, vous pouvez en augmenter les valeurs	T° réchauffement T° risc. T° amb. -- 1 sec. 88 coeff. dispersion
	D	(-) température sanitaire: une première pression, visuelle à temp. A laquelle a été imposé le sanitaire. Si vous tenez pressé la touche, elle diminue jusqu'à rejoindre la valeur désirée. Avec la fonction «tuche bleue», un première pression visuelle à temp. Imposée. Si vous tenez pressée la touche, elle diminue jusqu'à rejoindre la valeur désirée	T° sanitaire T° sanitaire (touche bleu)
	E	(+ ) température sanitaire: une première pression, visuelle à temp. A laquelle a été imposé le sanitaire. Si vous tenez pressé la touche, elle augmente jusqu'à rejoindre la valeur désirée. Avec la fonction «tuche bleue», un première pression visuelle à temp. Imposée. Si vous tenez pressée la touche, elle augmente jusqu'à rejoindre la valeur désirée	T° sanitaire T° sanitaire (touche bleu)
RESET	F	Déblocage: si la chaudière est bloquée avec cette touche il est possible la débloquée, en cas contraire, cette touche n'a aucun effet.	Avant le déblocage: E2* Après le déblocage: T°
	G	Touche bleue: habilite la fonction «tuche bleue» (réglage de la température compris entre 35° et 45° de l'eau sanitaire. Se désactive en pressant la même touche	Si activé: Ld
* SINAUX DES ANOMALIES VOYANTS E0 anomalie temporaire, si elle persiste possible panne de la fiche électrique El absence d'eau dans le circuit E2 blocage de la chaudière et relative température du blocage	E3 sonoque du circuit primaire interrompue. E4 sonoque du circuit sanitaire interrompue. E5 anomalie aspiration chiminée
ATTENTION: Si vous visualize E5 non clignotant, cela peut dire que la chaudière est sur la position ete

4. ENTRETIEN

Les opérations suivantes sont réservées à un personnel qualifié. Avant d'effectuer l'entretien sur la chaudière, assurez-vous qu'elle ne soit pas connectée électriquement.

4.1 CONTRÔLES PÉRIODIQUES

Nous vous conseillons d'effectuer les contrôles suivants au moins une fois par an :

• La pression de l'eau dans l'installation doit être comprise entre 1 et 1,5 bar ; au cas contraire, ramenez-la aux valeurs indiquées.
• Les dispositifs de commande et de sécurité (soupape gaz, pressostat, capteurs, thermostats, etc.) doivent fonctionner correctement.
• Le brûleur et l'échangeur doivent être contrôlés et nettoyés.
• Le vase d'expansion doit être chargé à 1 bar ; les installations gaz et eau doivent être étanches.
• Le terminal du conduit air-fumée ne doit pas avoir d'obstacles et pertes.
• Le débit de gaz et la pression doivent respecter les valeurs indiquées.
• La pompe de circulation ne doit pas être bloquée et doit fonctionner correctement.
• L'afflux d'eau sanitaire doit être régulier. Ne vidanger l'installation qu'en cas de réparation ou de nécessité.

Si dans les zones froides, l'appareil est utilisé peu de temps, nous vous conseillons de vider l'appareil ou d'ajouter un antigel.

Dans les zones où l'eau est dure, nous conseillons d'installer à l'entrée un adoucisseur pour éviter la formation de calcaire et ainsi éviter un nettoyage fréquent de l'échangeur eau-eau.

4.2 NETTOYAGE DE LA CHAUDIÈRE

La chaudière ne nécessite pas d'entretien particulier, il suffit de la nettoyer à la fin de la saison de chauffage. L'échangeur et le brûleur ne doivent pas être nettoyés avec des produits chimiques ou des brosses en acier. Une attention particulière doit être portée au système d'étanchéité (garnitures, passages de câbles, etc.).

Faites attention aussi après une opération de réparation, quand vous allumez la chaudière, à toutes les pièces comme : l'allumage, les thermostats, la soupape gaz et la pompe de circulation.

Assurez-vous que tout fonctionne correctement et qu'il n'y a pas de fuites de gaz. Après avoir effectué tous ces réglages, fermez avec méticulosité les prises de pression.

4.3 FONCTION RAMONEUR (UNIQUEMENT POUR LES INSTALLATEURS ET L'ASSISTANCE)

Cette fonction a pour but d'interdire le contrôle normal de réglage de la chaudière qui est alors faite fonctionner à la puissance maximale disponible. Cette fonction est utile durant l'installation et chaque fois qu'il faudra effectuer des mesures de rendement et de qualité des fumées selon les normes en vigueur.

BRANCHEMENT

Allumer la chaudière en pressant en même temps les touches F (reset) et G (⊙), puis en pressant la touche A (ON/OFF) vous activez la fonction « ramoneur ». Sur l'écran, vous visualisez « SLE » pendant quelques secondes.

FONCTIONNEMENT

Après un cycle de démarrage normal, le réchauffement arrive à la puissance maximale jusqu'à ce que la température du primaire atteigne un seuil de sécurité ; la chaudière s'éteindra pour se rallumer quand la température descend en dessous d'un nouveau seuil.

Durant le fonctionnement en position « ramoneur », la température clignote.

DÉBRANCHEMENT

Est automatique, requis par le sanitaire ou manuellement en pressant la touche G.

* SIGNALE LES ANOMALIES PAR DES VOYANTS

E0 : anomalie temporaire ; si elle persiste, possible panne de la fiche électrique. E1 : absence d'eau dans le circuit. E3 : sonde du circuit primaire interrompue. E4 : sonde du circuit sanitaire interrompue. E5 : anomalie aspiration cheminée. E2 : blocage de la chaudière et relative température du blocage.

ATTENTION : Si vous visualisez E5 non clignotant, cela peut dire que la chaudière est sur la position été.

5 MODE D'EMPLOI CARTE COMMANDE MILLENNIUM

(POUR INSTALLATEURS EXPERTS)

5.1 INTRODUCTION

Grâce au petit clavier de commande (fig. 5.1) et à la carte électronique interne, on peut modifier tous les paramètres de la chaudière, aussi bien ceux qui sont à disposition de l'utilisateur final, que ceux qui sont nécessaires en phase d'installation pour la mise au point du système. Ces derniers, en particulier, ne sont accessibles qu'avec le jumper J16 (qui se trouve sur la carte de modulation, fig. 5.2) dans la position 1 ; par conséquent, pour y accéder, il est nécessaire d'ouvrir le tableau de commande, offrant ainsi une plus grande protection contre toute altération involontairement causée par l'utilisateur. (Attention : avant d'ouvrir, ne pas oublier d'enlever la tension.)

Fig. 5.1

Fig. 5.2

5.2 AFFICHAGE

Sur l'indicateur, en plus de la température, des messages apparaissent. Ils ont la fonction d'informer l'utilisateur sur l'état de la chaudière ou sur les éventuelles anomalies.

Température : durant le fonctionnement sanitaire ou chauffage, la température effectivement relevée par les sondes est visualisée.

Touche bleue : quand la fonction est activée, l'inscription « 卡 » apparaît même quand la chaudière est en mode chauffage.

Réglage : avec une première pression sur les touches, on visualise la dernière valeur mémorisée, puis en maintenant la touche enfoncée, la nouvelle valeur réglée, qui disparaît après 5 secondes.

Ramoneur : quand il est activé, l'inscription « 5E » apparaît et clignote pendant 5 secondes, ensuite la température de l'eau est indiquée en clignotant.

Anomalies : en cas de blocage de la chaudière, un code est indiqué ; celui-ci commence par la lettre « E » suivie d'un chiffre qui identifie les anomalies survenues.

5.3 JUMPER

Les jumpers sont situés à l'intérieur de la boîte électrique et servent à imposer certaines caractéristiques de fonctionnement de la chaudière.

Le jumper J16 est caractérisé par sa languette plus longue qui en facilite la prise, car c'est celui qui est le plus fréquemment utilisé.

J16 0 : modalité utilisateur (*)

1 : modalité installateur

J17 0 : temps min. entre une extinction et un rallumage en chauffage, environ 150 s (*)

1 : annulation du temps

J18 0 : sélection chauffage par radiateurs (*)

1 : sélection installation à basse température

J19 0 : sélection production instantanée d'eau sanitaire (à ne pas déplacer) (*)

1 : sélection bouilleur (*) position des jumpers à la sortie de l'usine

5.4 RÉGLAGES

Les réglages de la chaudière sont divisés en deux catégories : la première concerne les fonctions qui peuvent être réglées directement par l'utilisateur, la deuxième est en revanche réservée aux installateurs autorisés puisqu'elle concerne le réglage de fonctions plus "critiques" de la chaudière.

La possibilité d'accéder aux réglages réservés aux installateurs est protégée par le jumper J16 qui doit être mis dans la position 1 pour qu'il soit possible d'effectuer ces modifications.

5.4.1 Modalité utilisateur

Avec le jumper J16 dans la position 0, on a à disposition les fonctions utilisateur :

TOUCHE	FONCTIONS
A	On / Off: avec cette touche, on allume et on eteint la chaudière
G	Touché bleu: sert à activer ou désactiver la fonction "Touché bleu".
F	déblocage: si la chaudière est en blocage, on peut la débloquer avec cette touche: si elle n'est pas en blocage, elle n'a aucun effet.
B	- chauffage: une première pression visualise la température sur laquelle le chauffage est régle, en Maintenant cette touche appuyée, celle-ci diminue jusqu'à la valeur désirée. Pour commuter la chaudière en été, on baisse la température jusqu'à ce que l'inscription "£5". soit affchéé - Si la sonde externe est présente, on n'agit plus directement sur la température du circuit primaire, mais on décrémente deux nouveaux paramètres: Température ambiente que l'on désire, et après environ 5 sec., " - - " apparait et reste affchéé une seconde, affichtant ensuite le coefficient de dispersion de l'édifice, modifiable lui aussi.
C	- +chauffage: une première pression visualise la température sur laquelle le chauffage est régle, si l'inscription "£5" apparait, la chaudière se trouve en été, pour la commuter en hiver, notamment la touche appuyée, en augmentant la température jusqu'à la valeur désirée. - Si la sonde externe est présente, on augmente les deux paramètres température ambiente et coefficient de dispersion avec les mêmes modalités que la touche B
D	- sanitaire: à une première pression, on visualise la température du sanitaire imposée, et en Maintenant la touche appuyée, on en diminue la valeur.
E	+ sanitaire: à une première pression, on visualise la température du sanitaire, et en Maintenant cette touche appuyée, on en augmente la valeur.

Fonction ramoneur : Cette fonction a pour but d'inhiber le contrôle normal de réglage de la chaudière pour qu'elle fonctionne à la puissance maximale. Cette fonction est utile en phase d'installation et à chaque fois que l'on peut effectuer des mesures de rendement et de qualité des fumées, comme cela est requis par les réglementations en vigueur.

Pour activer cette fonction, on doit allumer la chaudière en maintenant appuyées en même temps les touches G et F ; l'inscription "5L" sera alors affichée et clignotera pendant environ 5 secondes : après le cycle de départ normal, la chaudière entre en fonction à la puissance maximale. Lorsque la température du circuit primaire atteint le seuil de sécurité, la chaudière s'éteint jusqu'à ce que la température diminue, pour repartir ensuite toujours à la puissance maximale.

La fonction est désactivée manuellement en appuyant sur la touche G, ou automatiquement quand il y a une demande d'eau pour le sanitaire.

Durant le fonctionnement en ramonage, la température clignote.

Touche bleue : en pressant sur la TOUCHE BLEUE, () , on active la fonction qui permet, tout en laissant inchangée la température imposée, d'obtenir une fourniture d'eau chaude à une température différente (réglable entre 35° et 45°C ).

Si, par exemple, la température du sanitaire est imposée à 50°C et que la température de la TOUCHE BLEUE est fixée à 40°C , quand la touche est appuyée et que l'indicateur affiche "L", la chaudière fournit de l'eau chaude à 40°C ; quand la fonction est désactivée, en appuyant à nouveau sur la touche , la chaudière tournera à la puissance maximale pour fournir de l'eau à 50°C .

Cette fonction peut être très utile dans tous les cas où l'on peut obtenir de l'eau chaude à une température de confort pour une période donnée (pour prendre une douche, remplir la baignoire, se laver les cheveux, etc.) sans pouvoir renoncer à avoir de l'eau "bouillante" dans toutes les autres occasions.

Quand la TOUCHE BLEUE est activée, le réglage de la température désirée (entre 35° et 45°C ) s'effectue en appuyant sur les touches D (pour réduire) ou E (pour augmenter) : en appuyant une première fois, on visualise la

Température mémorisée et en laissant appuyé, on diminue ou on augmente la valeur qui restera visualisée pendant 5 secondes environ.

Avec la TOUCHE BLEU activée, si de l'eau sanitaire n'est pas demandée, la chaudière conserve sa fonction normale de chauffage même si l'indicateur n'affiche pas la température (ce qui a lieu durant le fonctionnement normal).

Fonction été : Quand la chaudière est en position "été", la fonction chauffage est désactivée et la seule production d'eau chaude sanitaire reste active.

Pour imposer ce fonctionnement, appuyer sur la touche B en baissant la température du chauffage jusqu'à ce que l'inscription "£5" ne s'affiche. Pour rétablir la fonction de chauffage, appuyer sur la touche C en augmentant la température jusqu'à atteindre la valeur désirée.

Sonde externe : Le système est prévu pour être relié à un capteur NTC (analogue à celui qui est utilisé dans les sondes de température), qui relève la température à l'extérieur de l'édifice dans lequel l'installation est située. En réglant automatiquement la température du refoulement de l'installation en fonction de la température externe, on obtient une optimisation du fonctionnement de l'installation de chauffage, garantissant ainsi un plus grand confort et une économie d'énergie.

Le fonctionnement du système se base sur quatre paramètres : la température externe (T. ext), la température ambiante désirée (T. amb), la température de refoulement de l'installation (T. de refoulement) et le facteur de dispersion (Ke).

Le facteur de dispersion dépend du degré d'isolation du milieu ambiant à chauffer par rapport au milieu externe (par ex. : un appartement avec beaucoup de surfaces vitrées aura un Ke élevé alors qu'une habitation avec des murs bien isolés aura un Ke bas).

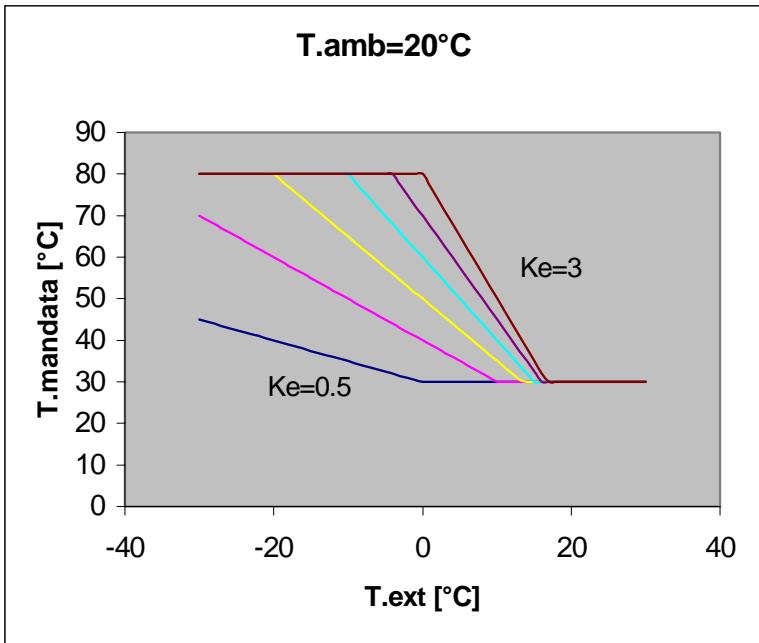

Graphique relatif à la température de refoulement du circuit primaire (T. refoulement) en fonction

de la température externe (T. ext) et du facteur de dispersion (Ke) imposé.

Sur le graphique, les courbes qui relient les valeurs à la chaudière sont représentées, règlent automatiquement la température de refoulement de l'installation en fonction de la température extérieure pour atteindre et maintenir au moins la température ambiante imposée de 20°C , l'inclinaison des différentes courbes dépend de la valeur Ke imposée. Quand, à l'extérieur, la température est plus BASSE, la température de refoulement monte car il faut plus de chaleur pour réchauffer le milieu ambiant, le contraire quand la température externe monte. Plus bas sera le degré d'isolation de l'édifice (et donc plus grand sera Ke), plus grande devra être l'augmentation de la température du refoulement en cas de diminution de la température externe. Par conséquent, à l'augmentation de Ke correspondront des courbes plus inclinées.

Pour les températures ambiantes imposées sur des valeurs différentes de 20°C, les points des courbes se déplacent en haut ou en bas de 2° pour chaque degré en plus ou en moins de température ambiante imposée.

La carte de réglage de la chaudière est prévue pour reconnaître automatiquement quand une sonde externe est installée ; il sera donc suffisant de régler la température ambiante optimale (entre 10°C et 30°C) et le facteur Ke

relatif au niveau de dispersion que l'on estime être le plus correct pour l'édifice (entre 5 = 0,5 Ke et 35 = 3,5 Ke), étant donné que la chaudière effectue automatiquement le réglage de la température de refoulement.

Pour couvrir la valeur Ke la plus correcte, si l'on n'est pas en mesure d'effectuer des calculs précis, il convient d'imposer une valeur en fonction du degré d'isolation pouvant être évalué sur la base des caractéristiques générales de l'édifice, et de corriger ensuite cette valeur en l'augmentant quand la température du milieu ambiant atteint le niveau imposé ou quand le temps nécessaire pour atteindre cette température est trop long, et en la baissant quand, à cause d'une température de refoulement trop élevée, la chaudière s'allume et s'éteint avec une fréquence trop élevée.

5.4.2 Modalité installateur

Si J16 se trouve dans la position 1, on a à disposition les fonctions installateur et pour éviter que la chaudière reste accidentellement dans cet état, l'affichage clignote.

TOUCHE	FONCTIONS
A	On / Off: avec cette touche, on allume et on et eint la chaudière.
G	Touche bleu: active et désactive la fonction touche bleu.
F	déblocage: débloque la chaudière.
B	- puissance chauffage: une première pression visualise le pourcentage auquel la puissance maximale du chauffage est fixée, si on maintainant cette touche appuyée, celle-ci diminue jusqu'à la valeur désirée.
C	+ puissance chauffage: une première pression visualise le pourcentage auquel la puissance maximale du chauffage est fixée, si l'on maintainant cette touche appuyée, celle-ci augmente jusqu'à la valeur désirée.
D	- step de départ: une première pression visualise le pourcentage auquel la puissance d'allumage de la chaudière est fixée, en maintainant cette touche appuyée, celle-ci diminue jusqu'à la valeur désirée.
E	+ step de départ une première pression visualise le pourcentage auquel la puissance d'allumage de la chaudière est fixée, en maintainant cette touche appuyée, celle-ci augmente jusqu'à la valeur désirée.

5.5 VALEURS IMPOSABLES

Installation de chauffage par radiateurs 30-80°C (*) 80°C

Installation à basse température 30-40°C

Sanitaire 30-60°C (*) 50°C

Touche bleu 35-45°C (*) 40°C

Sonde externe :

Température ambiante 10-30°C (*) 20°C

Coefficient dispersion (Ke) 5-35 (*) 35

Puissance allumage

Puissance max. chauffage 0-99% (*) 99%

(*) valeurs auxquelles la chaudière est réglée en usine.

5.6 DIAGNOSTIC :

Les anomalies qui causent le blocage de la chaudière sont caractérisées par un code clignotant qui commence par la lecture "E" suivi d'un chiffre qui en indique le type :

"E0" : anomalie temporaire, si elle persiste, détraquement possible de la carte. "E1" : manque d'eau dans le circuit. "E2" : blocage général, le code clignote et s'alterne aux chiffres indiquant la température à laquelle le blocage s'est produit. "E3" : sonde circuit primaire interrompue. "E4" : sonde sanitaire interrompue. "E5" : problèmes sur le module sécurité ou manque d'échange du pressostat fumées (problèmes de tirage de l'air).

ATTENTION : Si vous visualisez 5 non clignotant, cela peut dire que la chaudière est sur la position été.

SANT'ANDREA S.p.A.

Via L. Da Vinci, 18 - 28100 NOVARA (ITALY)

Tel. [phone] - Fax [phone]
