Type de produit	Enceinte amplificatrice (système amplifié)
Marque	ECLIPSE
Modèle	508PA
Haut-parleur	8 cm de diamètre (3,15 pouces)
Type d'amplification	BTL (Bridge Tied Load)
Puissance de sortie nominale	12 W (max 24 W)
Impédance de charge	8 Ω
Réponse en fréquence	10 Hz – 100 kHz (±3 dB)
Sensibilité d'entrée	200 mVrms (à 12 W)
Rapport signal/bruit	65 dB
Taux de séparation	60 dB
Impédance d'entrée	10 kΩ
Alimentation	Adaptateur CA fourni (tension selon destination)
Connectivité	Entrée ligne RCA (rouge/blanc), sorties haut-parleur
Commandes	Touche marche/arrêt, bouton de volume
Accessoires inclus	Adaptateur CA, câble RCA (1,5 m), câbles d'enceinte (3 m), mode d'emploi, garantie
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec ou légèrement humide ; ne pas utiliser de solvants
Sécurité	Lire les consignes de sécurité avant utilisation ; ne pas exposer à l'humidité ou à la pluie ; ne pas ouvrir l'appareil
Réparabilité	Confier toute réparation à un personnel qualifié ; aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - 508PA ECLIPSE

Comment connecter l'enceinte amplificatrice 508PA à une source audio ?

Utilisez le câble RCA fourni (1,5 m) pour relier la sortie audio de votre source (téléviseur, smartphone, etc.) aux bornes d'entrée ligne (rouge et blanche) de l'appareil. Assurez-vous que l'alimentation est hors tension avant toute connexion.

Que faire si le son est trop faible ou absent ?

Vérifiez que l'adaptateur CA est correctement branché et que la touche d'alimentation est sur la position ON (le témoin doit s'allumer). Augmentez progressivement le volume à l'aide du bouton de commande. Assurez-vous également que la source audio émet bien un signal.

Puis-je utiliser des enceintes supplémentaires avec le 508PA ?

Non, le 508PA est conçu pour fonctionner avec les enceintes fournies uniquement. Ne connectez pas d'autres enceintes, car cela pourrait endommager l'amplificateur.

Comment nettoyer l'appareil ?

Débranchez d'abord l'adaptateur CA de la prise secteur. Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon puis essorez-le bien. N'utilisez jamais d'alcool, de diluant ou d'autres solvants.

L'enceinte chauffe-t-elle normalement ?

Oui, le fond et les côtés de l'amplificateur peuvent chauffer pendant l'utilisation. Cela est normal. Évitez de toucher ces surfaces et laissez un espace de ventilation d'au moins 10 cm autour de l'appareil.

Que signifie le témoin lumineux ?

Le témoin s'allume lorsque l'appareil est sous tension (touche d'alimentation enfoncée). Si le témoin ne s'allume pas, vérifiez l'alimentation et le branchement.

Puis-je utiliser cet appareil à l'extérieur ?

Non, l'appareil ne doit pas être exposé à la pluie, à l'humidité ou à des températures extrêmes. Utilisez-le uniquement dans un endroit sec et à l'abri des intempéries.

Que faire en cas de dysfonctionnement ou de bruit anormal ?

Mettez immédiatement l'appareil hors tension, débranchez l'adaptateur CA de la prise secteur, puis contactez un service de réparation qualifié. N'ouvrez jamais l'appareil vous-même.

Comment ajuster le volume correctement ?

Avant de mettre l'appareil sous tension, réglez le volume au minimum. Ensuite, augmentez progressivement jusqu'au niveau souhaité. Évitez les volumes très élevés pour ne pas endommager les enceintes ou votre ouïe.

Quels sont les accessoires fournis avec le 508PA ?

L'appareil est livré avec : une enceinte de 8 cm, un amplificateur, un adaptateur CA, un câble RCA (1,5 m, rouge/blanc), quatre câbles d'enceinte (3 m, marron/gris), un mode d'emploi et une carte de garantie.

MODE D'EMPLOI 508PA ECLIPSE

Nos vous remercions d'avoir fait l'acquisition de l'enceinte/amplificateur 508PA.

Veuillez lire le mode d'emploi avant de l'utiliser.

Veillez à bien lire le chapitre des instructions de sécurité.

Conservez ce manuel avec la garantie dans un endroit sûr pour consultation ultérieure.

Table des matières

Instructions importantes de sécurité 23

Remarques concernant l'utilisation 26

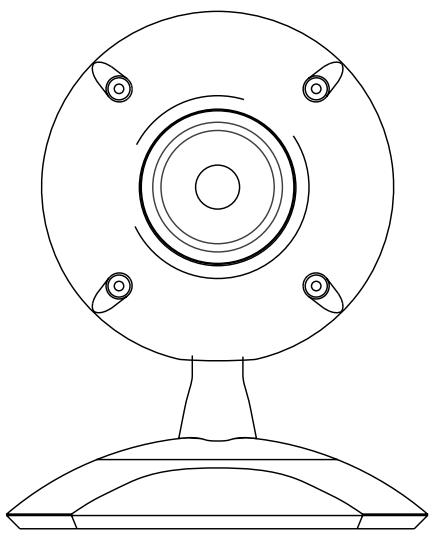

Nom et fonction des pièces/Connexions 27

Spécifications 29

Accessoires

Enceinte de 8 cm de diamètre x 2³/20

Amplificateur x 1

Adaptateur CA x 1

Cable RCA x 1

(1,5 m, D: rouge, G: blanc)

[5 ft]

Cable d'enceinte x 4

Fil simple de 3 m ( : marron, : gris) [10 ft]

Mode d'emploi x 1

Garantie x 1

AVERTISSEMENT: Afin d'éviter tout danger de suffocation, gardez les sacs en plastique hors de la portée des enfants.

Ce produit est un système d'amplificateur conçu en utilisant la théorie de la dimension temporelle afin d'optimiser la qualité du fonctionnement et de la performance des enceintes.

En quoi consiste la théorie de la dimension temporelle?

La dimension temporelle produit les changements qui se produisent dans le temps dans les ondes sonores depuis le moment de leur sortie jusqu'à leur disparition. Son but est de produire ces ondes sonores qui sont aussi proches que possible des sons enregistrés originaux.

Le système audio en dimension temporelle permet la reproduction fidèle de l'orientation des sons et des nuances ajoutées par les artistes enregistrés.

Instructions de sécurité importantes

ATTENTION; AFIN DE REDUIRE LES RISQUES D'EALECTROCUTION, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR A L'INTERIEUR. CONFIER LA REPARATION A DU PERSONNEL DE DEPANNAGE QUALIFIE.

Avertissement

AFIN DE REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CET APPAREIL A L'HUMIDITE OU A LA PLUIE.

Explication des symboles graphiques

Le symbole de l'éclair avec une tête de flèche à l'intérieur d'un triangle équilatéral est sensé vous alerter de la présence d'un "voltage dangereux" non isolé à l'intérieur du produit pouvant être d'une intensité suffisante pour constituer un risque de choc électrique.

Le point d'exclamation contenu dans un triangle équilatéral est sensé vous alerter de l'existence d'importantes instructions de fonctionnement et d'entretien (dépannage) dans la documentation accompagnant l'appareil.

Attention

POUR EVITER LES CHOC ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

1. Lisez les instructions

Lisez bien toutes les instructions de sécurité et de fonctionnement avant de faire fonctionner l'appareil.

2. Suivez les instructions

Suivez toutes les instructions de fonctionnement et autres.

3. Conserve les instructions

Veuillez conserver les instructions de sécurité et de fonctionnement afin de pouvoir vous y référer ultérieurement.

4. Avertissements

Veuillez respecter tous les avertissements se trouvant sur l'appareil et dans les instructions.

5. Alimentation

Ne faites fonctionner l'alimentation que depuis la source d'alimentation indiquée sur l'étiquette signalétique. Si vous n'êtes

pas certain du type de l'alimentation de votre foyer, veuillez consulter un revendeur ou la compagnie de fourniture d'électricité locale.

6. Soins généraux à apporter à l'appareil

Un incendie ou un choc électrique pouvant se produire, n'ouvre pas et ne modifie pas l'appareil. Ne placez pas de vases de fleurs, de plantes en pot, de tasses, de produits cosmétiques, de médicaments, de récipients contenant du liquide ou de petits objets en métal sur ou à proximité de l'appareil. Ne placez aucun objet sur l'appareil et n'insérez pas ou ne laissez pas tomber d'objets en métal ou combustibles ou de liquides dans l'appareil sous peine d'incendie ou de choc électrique. Si du liquide ou des corps étrangers pénètrent dans l'appareil, débranchez-le immédiatement, l'utilisation

Dans ces conditions pouvant provoquer un incendie ou un choc électrique. Ne placez pas l'appareil sur un tuner, sur une platine audio ou tout autre appareil électrique. Ne montez pas ou ne vous asseyez pas sur l'appareil. L'appareil peut se renverser et entraîner des dégâts ou des blessures. Veuillez consulter l'organisme de service à la clientèle de la société pour l'inspection de l'intérieur, le réglage ou la réparation.

7. Endroits où ne pas utiliser l'appareil

N'utilisez pas l'appareil dans des salles de bain, dans des endroits exposés à la pluie ou à la neige, sur une plage, à proximité d'eau ou dans des conditions humides. Ne placez pas l'appareil dans des endroits instables, dans des cuisines, à proximité d'humidificateurs ou dans tout endroit où l'exposition à de la fumée ou à de la vapeur est possible. Ne placez pas l'appareil à la lumière directe du soleil, à proximité d'appareils de chauffage ou de flammes vives. Cela peut provoquer un incendie, un accident ou un mauvais fonctionnement. Ne placez pas l'appareil dans des endroits exposés à de l'air froid ou dans un courant d'air. Cela peut entraîner de la condensation, des fuites de courant ou des dégâts thermiques. N'utilisez pas l'appareil dans des endroits poussiéreux ou sales. Une ventilation de chaleur diminuée peut entraîner des dégâts thermiques.

8. Chaleur de l'appareil

Le fond et les côtés de l'appareil peuvent chauffer pendant l'utilisation et ne doit pas être touchés. Cela peut entraîner des brûlures. Ne connectez ou ne déconnectez les câbles d'enceinte qu'après le refroidissement de l'alimentation.

9. Déplacement de l'appareil

Lors du déplacement de l'appareil, mettez l'alimentation de tous les appareils connectés hors tension et débranchez les cordons d'alimentation, les câbles de connexion, les câbles d'enceinte et autres câbles. Le déplacement de l'appareil alors que les câbles sont connectés peut entraîner l'endommagement des câbles, un incendie ou un choc électrique. L'appareil est lourd, faites donc attention lors du déballage, du déplacement ou du levage.

La fabrication crée également des emplacements aigus sur l'appareil. Faites

Tres attention lors de la manipulation.

10. Cordon d'alimentation

N'utilisez que le cordon d'alimentation fourni et ne le pliez pas, ne le tordez pas, ne le modifiez pas pour le réparer ou ne le coincez pas sous l'appareil. Les objets lourds, la chaleur ou la tension peuvent également endommager le cordon d'alimentation et entrainer un incendie ou un choc électrique. Lors du débranchement du cordon d'alimentation d'une prise secteur, ne tirez pas sur le cordon. Tirer sur le cordon peut l'endommager et entrainer un incendie ou un choc électrique. Ne touchez pas le cordon d'alimentation avec les mains mouillées. Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage et n'utilisez pas l'appareil si la fiche d'alimentation est lâche dans la prise secteur ou si la fiche ou le cordon sont chauds. Si le cordon est endommagé, remplacez-le, continuer de l'utiliser pouvant entrainer un incendie ou un choc électrique.

11. Fiche de l'appareil

Insérez la fiche à fond dans une prise secteur. Une insertion incomplète peut entraîner une production de chaleur. Le contact avec les broches de la fiche peut également entraîner un choc électrique. Ne connectez pas l'appareil à une prise secteur dont la connexion est lâche, même lorsque la fiche est insérée à fond. N'utilisez pas l'appareil si la fiche est chaude. La production de chaleur peut entraîner un incendie.

Si de la poussière ou des particules métalliques s'accumulent sur ou à proximité des broches, essuyez la fiche avec un chiffon sec après l'avoir débranchée. Continuer de l'utiliser peut entraîner un incendie ou un choc électrique.

12. Signes de danger

Si vous remarquez un bruit étrange, de la fumée, une odeur inhabituelle ou toute autre condition anormale, mettez l'appareil hors tension, débranchez le cordon d'alimentation de la prise secteur et faites inspecter l'appareil. Continuer d'utiliser l'appareil peut entrainer un incendie ou un choc électrique.

13. Orages électriques

Pendant les orages électriques, débranchez l'appareil et évitez tout contact avec l'antenne et le cordon d'alimentation. La

la foudre peut entraîner un incendie, un choc électrique ou un mauvais fonctionnement.

14. Hausse de la température interne

Afin d'éviter la hausse de la température interne lors de l'installation de l'appareil, laissez un espace entre l'appareil et les murs et tout autre appareil. Lors de l'installation sur une étagère ou toute autre installation, laissez un espace d'au moins 10 cm au-dessus et sur les côtés, la hausse de la température interne pouvant entraîner un incendie. L'appareil est muni d'orifices de ventilation destinés à empêcher la hausse de la température. Le blocage de ces orifices diminue la ventilation et peut entraîner un incendie. Prenez note des points suivants:

Ne placez pas l'appareil dans un endroit mal ventilé

Ne placez pas l'appareil sur un tapis ou sur un lit

N'obstruez pas les orifices de ventilation

N'inclinez pas l'appareil ou ne le mettez pas la tête en bas

15. Adaptateur CA

N'utilisez que l'adaptateur CA fourni et veillez à l'utiliser dans un endroit suffisamment ventilé et sans humidité.

16. Non utilisation prolongée

S'il est vraisemblable que l'appareil ne va pas être utilisé pendant une longue période, mettez l'alimentation hors tension et débranchez-le de l'alimentation.

17. Ajustement du volume

Si des bruits anormaux sont produits pendant la lecture à haut volume, réduisez le niveau du volume. Dessins déformés peuvent entrainer la surchauffe des enceintes et de l'amplificateur. Avant de mettre l'alimentation en circuit, réglez le volume de l'amplificateur sur le minimum. Des bruits soudains et forts peuvent endommager l'ouie.

18. Connexion à un téléviseur/autre appareil audio

Lors de la connexion à un téléviseur ou à un autre appareil audio, mettez toujours l'alimentation hors tension, lisez le mode d'emploi de chaque dispositif et suivez les instructions de connexion.

N'utilisez que les câbles spécifiés.

L'utilisation de câbles ou de rallonges non spécifiés peut entraîner une production de chaleur, des brûlures et un incendie.

19. Antenne

Toute antenne extérieure doit être située loin des lignes électriques.

20. Entretien

Avant d'entreprendre l'entretien, déconnectez l'appareil de l'alimentation. Faites nettoyer l'intérieur de l'appareil environ une fois par mois par du personnel qualifié. La poussière accumulée à l'intérieur et de longues périodes sans nettoyage peuvent entraîner un incendie ou un mauvais fonctionnement. Avant de nettoyer cet appareil, assurez-vous que l'alimentation est hors tension et que le cordon d'alimentation est débranché de la prise secteur. Nettoyez-le à l'aide d'un chiffon doux. Si l'appareil est particulièrement sale, humectez le chiffon et essorez-le bien avant de l'utiliser. Terminez en l'essuyant avec un chiffon doux et sec. N'utilisez pas de solvants liquides comme de l'alcool ou du diluant pour nettoyer ce produit, ces produits chimiques peuvent endommager le coffret.

21. Réparation

L'appareil ne doit être réparé par du personnel qualifié que lorsque :

Le cordon ou la fiche d'alimentation sont endommagés,

des objets ou du liquide ont pénétré dans l'appareil,

l'appareil a été exposé à la pluie,

L'appareil présente un mauvais

fonctionnement, ou

L'appareil est tombé ou le coffret est endommagé.

22. Enfants

Faites particulièrement attention dans les foyers où il y a des enfants.

23. Panne temporaire

Lorsque cet appareil subit un choc externe violent (comme un impact, de l'électricité statique ou une saute de courant à la suite d'un éclair) ou si l'appareil est utilisé de façon incorrecte, il peut cesser de fonctionner correctement.

Dans de tels cas, appuyez sur la touche d'alimentation pour permettre l'alimentation hors tension, remettez-le sous tension et assurez-vous que l'appareil fonctionne normalement.

Réglage du volume

Mettez le volume au plus bas avant d'allumer l'appareil.

Une sortie forte et soudaine peut endommager les enceintes.

Étiquette concernant le volume

Afin d'éviter de déranger vos voisins, écoutez votre appareil à un niveau sonore approprié.

Rappelez-vous que la nuit, même les bas volumes s'entendent de loin.

Contributez à créer un environnement plaisant.

Connexion du cordon d'enceinte

Connectez toujours les systèmes d'enceinte avec l'alimentation sur la position d'arrêt.

Si un câble d'enceinte est accidentellement mis en court-circuit, le circuit de protection de l'amplificateur fonctionne et la sortie audio est temporairement arrêtée.

Dans ce cas, débranchez le cordon d'alimentation de la prise secteur, rectifiez la zone en court-circuit et rebranchez le cordon d'alimentation à la prise secteur.

La sortie de cet amplificateur est du format BTL. Évitez de connecter le côté négatif au côté négatif d'un autre dispositif au moyen d'un sélecteur d'enceinte ou autre (le côté négatif n'est pas du voltage GND).

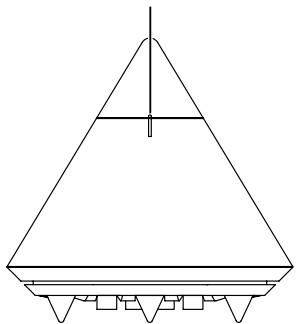

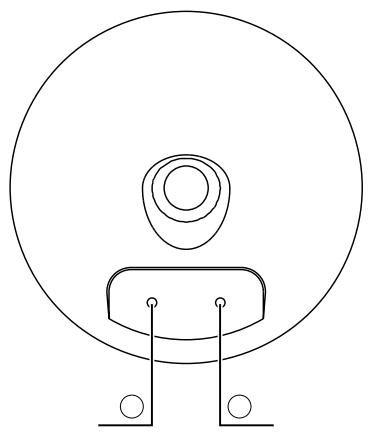

Bornes d'entrée des enceintes

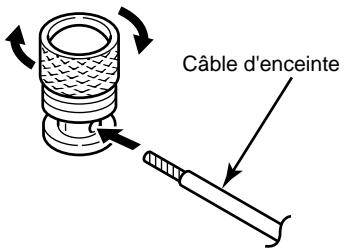

Lors de la connexion des enceintes, insérez l'extrémité des cables d'enceinte sans qu'elle touche les bornes avoisinantes.

Il est recommandé d'utiliser les câbles d'enceinte accessoires. (Ces câbles sont conçus pour fournir une qualité de son optimale pour ce système.)

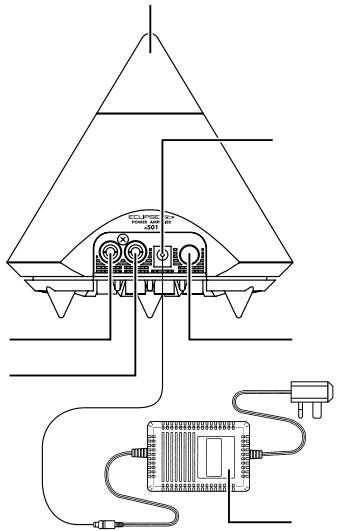

Témoin d'alimentation

Touche d'alimentation "ON" : le témoin s'allume

Bouton de commande du volume

Tourné vers la droite... Le volume augmente.

Tourné vers la gauche... Le volume diminue.

Borne d'entrée de ligne (d)

Connectez à la source audio à l'aide d'un câble avec jack à broche RCA.

Borne d'entrée de ligne (g)

Connectez à la source audio à l'aide d'un câble avec jack à broche RCA.

Touche d'alimentation

Appuyez sur cette touche pour permettre l'alimentation sous et hors tension.

Connecteur d'alimentation

Connectez l'alimentation à cet endroit.

Ne connectez rien d'autre que l'adaptateur CA, cela peut entraîner des problèmes de fonctionnement et/ou un incendie.

Adaptateur CA

Le voltage d'entrée et la forme de la fiche varient en fonction de la destination.

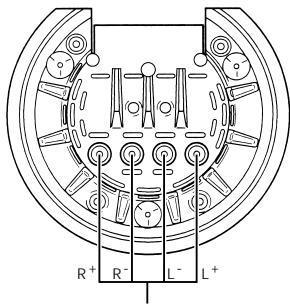

Bornes des sorties d'enceinte

Lors de la connexion des enceintes, insérez l'extrémité des câbles d'enceinte de façon à ce qu'elle n'entre pas en contact avec le corps de l'enceinte ou les bornes avoisinantes.

Spécifications

Les spécifications et l'apparence sont sujettes à changements sans préavis.

Amplificateur

Type de puissance: BTL

Haute distorsion harmonique totale: 0,05% (à une puissance 8W, 1kHz)

caractéristiques des fréquences: 10Hz -- 100kHz (± 3dB)

Sensibilité d'entrée: 200mVrms (à une puissance de 12W)

Rapport signal/bruit: 65dB

Taux de séparation: 60dB

Impédance d'entrée: 10kΩ

Impédance de charge applicable: 8Ω

Puissance de sortie: 3A DC

Résistance d'entrée: Nominale 12W / Maximum 24W

(avec boitier)

Impedance: 8Ω
