ES70 SINGLE BEAM - Sondeur SIMRAD - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Sondeur à faisceau unique
Caractéristiques techniques principales	Technologie de sondeur à faisceau unique, fréquence de fonctionnement de 200 kHz
Alimentation électrique	12 V DC
Dimensions approximatives	Dimensions compactes adaptées pour une installation facile
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les écrans Simrad et d'autres appareils de navigation
Type de batterie	Batterie plomb-acide ou lithium-ion recommandée
Tension	Fonctionne avec une tension de 12 V
Puissance	Consommation d'énergie faible, optimisée pour une utilisation prolongée
Fonctions principales	Affichage de la profondeur, détection des fonds marins, identification des obstacles
Entretien et nettoyage	Nettoyage régulier de la sonde et vérification des connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau de distribution Simrad
Sécurité	Utiliser uniquement dans les limites de profondeur recommandées pour éviter les dommages
Informations générales	Idéal pour la pêche et la navigation en eaux peu profondes

FOIRE AUX QUESTIONS - ES70 SINGLE BEAM SIMRAD

Comment calibrer le SIMRAD ES70 ?

Pour calibrer le SIMRAD ES70, accédez au menu de configuration et sélectionnez l'option de calibration. Suivez les instructions à l'écran pour ajuster les paramètres en fonction de votre environnement.

Pourquoi le sonar ne détecte-t-il pas de poissons ?

Assurez-vous que le transducteur est correctement installé et immergé. Vérifiez également la fréquence du sonar et la profondeur de l'eau pour vous assurer qu'elles sont adaptées à la détection des poissons.

Comment changer la fréquence du sonar sur le SIMRAD ES70 ?

Accédez au menu principal, sélectionnez 'Paramètres du sonar' puis 'Fréquence'. Choisissez la fréquence désirée et confirmez pour appliquer les changements.

Le SIMRAD ES70 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Testez avec une autre source d'alimentation pour exclure un problème d'alimentation.

Comment mettre à jour le logiciel du SIMRAD ES70 ?

Téléchargez la dernière version du logiciel depuis le site officiel de SIMRAD. Transférez le fichier sur une clé USB, insérez-la dans l'appareil et suivez les instructions à l'écran pour effectuer la mise à jour.

Pourquoi l'affichage est-il flou ou difficile à lire ?

Vérifiez la propreté de l'écran et assurez-vous qu'il n'est pas endommagé. Vous pouvez également ajuster la luminosité et le contraste dans les paramètres d'affichage.

Comment réinitialiser le SIMRAD ES70 aux paramètres d'usine ?

Accédez au menu 'Paramètres', sélectionnez 'Réinitialiser' et choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour procéder.

Les données GPS ne s'affichent pas, que faire ?

Assurez-vous que le récepteur GPS est correctement connecté et que le SIMRAD ES70 est configuré pour recevoir les données GPS. Vérifiez également que vous êtes dans une zone avec une bonne réception satellite.

Comment interpréter les données affichées par le SIMRAD ES70 ?

Référez-vous au manuel d'utilisation pour comprendre les symboles et les graphiques affichés. Les échos de poissons, la profondeur et la structure du fond sont généralement des indicateurs clés.

Quel type de transducteur est compatible avec le SIMRAD ES70 ?

Le SIMRAD ES70 est compatible avec une gamme de transducteurs à faisceau simple. Consultez le site de SIMRAD ou le manuel de votre appareil pour connaître les modèles spécifiques recommandés.

MODE D'EMPLOI ES70 SINGLE BEAM SIMRAD

Simrad ES70 Détecteur de pêche Single Beam Un échosondeur à la pointe de la technologie Haute résolution - haute précision Fonction zoom avec biomasse Dureté du fond Affichage innovant fonction gain Echelle automatique continue Ajustement automatique de la longueur d’impulsion Paramètres d’utilisateur illimités Utilisation facile et rapide Fonction détection de fond améliorée 24 heures d’historique d’écran Un système de menu en plusieurs langues Jusqu’à six fréquences visibles simultanément Optimisé pour les grands écrans (16:9) www.simrad.fr TECHNOLOGIE POUR UNE PECHE SOUTENABLE SIMRAD ES70 Single beam L’ES70 Simrad est un système modulaire. Cela signifie que vous pouvez commencer avec un système single beam simple fréquence et par la suite vous pouvez élargir le système vers un échosondeur multi fréquences utilisant des transducteurs single et/ou split beam. Vous pouvez choisir parmi une large variété de fonctions de logiciel, de transducteurs et d’émetteurs-récepteurs. L’ES70 Simrad est un échosondeur Single beam applicable à tout type de pêche L’ES70 Simrad appartient à une nouvelle génération d’échosondeurs. Les toutes dernières innovations en matière d’informatiques ont été utilisées pour satisfaire les besoins croissants des clients pour “une performance de pointe à toute profondeur et une facilité d’utilisation!” Un système de menu dans votre langue Le système de menu du ES70 Simrad utilise des icônes et des boutons dans votre langue afin de permettre une utilisation simple et rapide. ES70 Modèle Single Beam

11 fréquences différentes: 12, 18, 20, 27, 33, 38, 50, 70, 120, 135 et 200 kHz Cadres d’informations séparés pour: - Zoom - Profondeur - Seuil de couleur - Dureté de fond (Option) - Biomasse du poisson (Option) Longueur d’impulsion optimisée avec l’échelle Quantité illimité de paramètres personnels Echelle automatique continue Les changements dans le paramètre de “Gain” s’appliquent à l’ensemble de l’écran

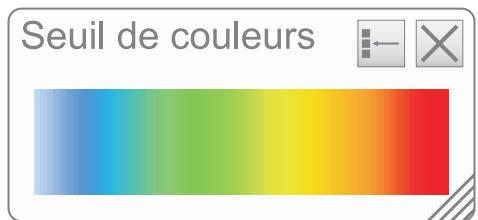

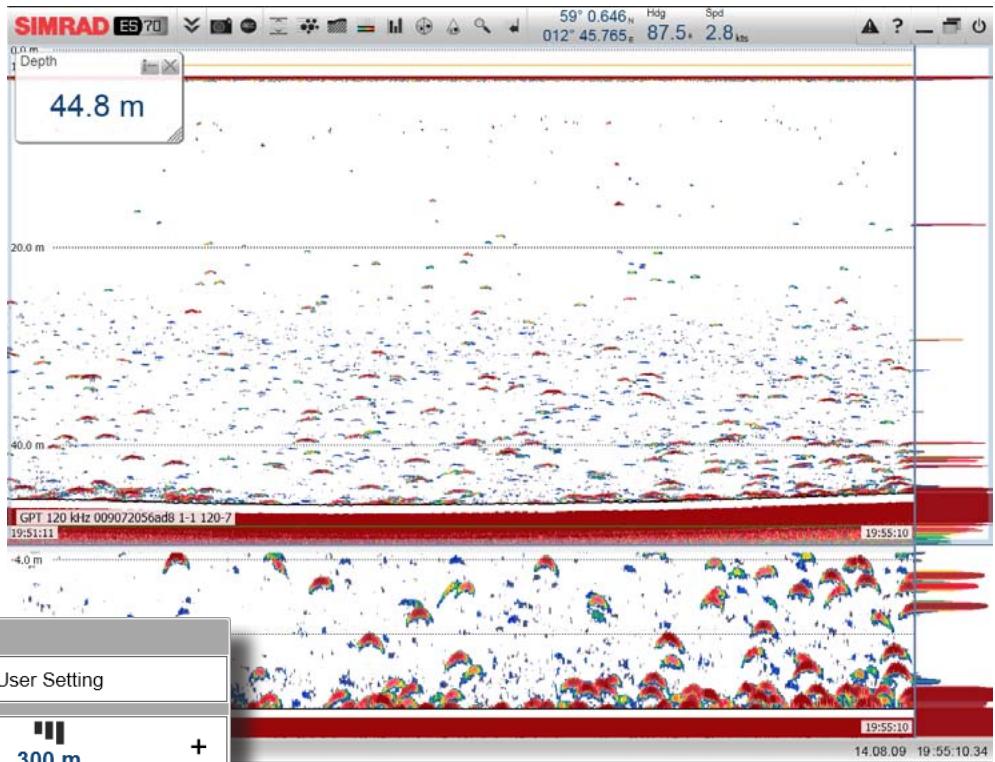

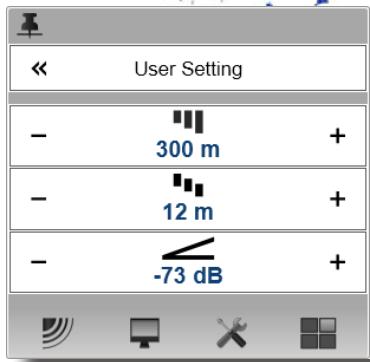

Nouveau détecteur de fond pour une meilleure détection des poissons proches du fond et des pentes ou falaises Jusqu’à six fréquence simultanément à l’écran 24 heures d’“historique d’écran” Le seuil des couleurs peut être réglé individuellement par fréquence 64 ou 16 couleurs Optimisée pour des écrans larges Une zone d’affichage propre pour l’expansion du fond, l’expansion pélagique ou la zone de chalut Un système de menu en langue locale Un émetteur-récepteur en fréquence simple ou double Une puissance de transmission jusqu’à 4 kW

A – Scope Marqueur de fond Lecture à l’écran de la Latitude, Longitude, Direction, Vitesse et de température

• Interface GPS, Système de visualisation de prise et sonars Simrad
• Vitesse d’écran ajustée pour le taux d’impulsion, la distance et la durée
• Fonction capture d’écran Fonctions en option

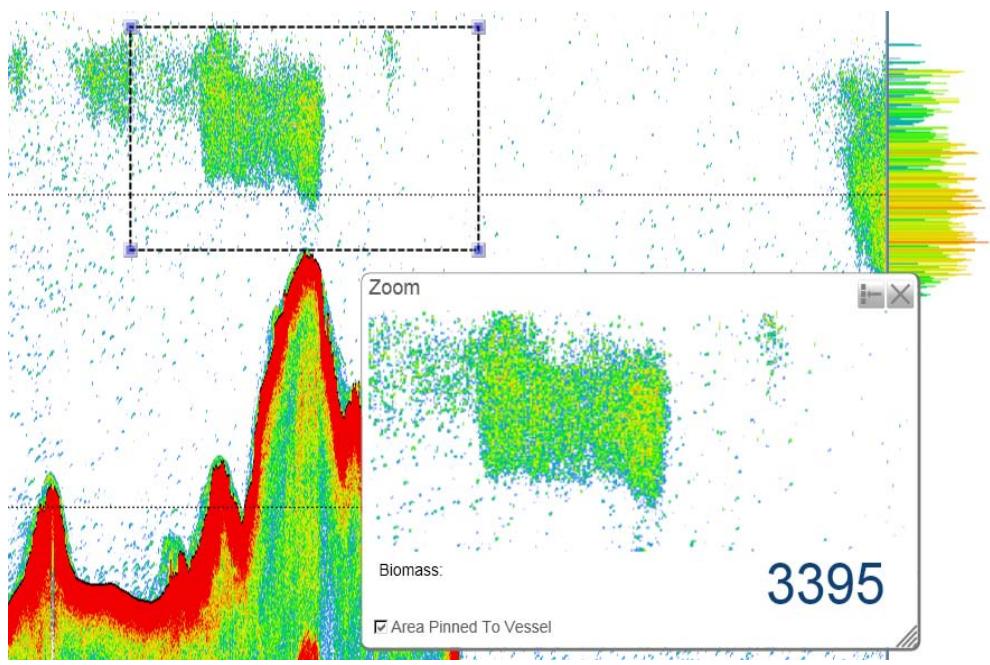

Calcul de la biomasse Calcul de la dureté de fond Compensateur de houle SIMRAD ES70 Single beam L’ES70 Simrad vous apporte un échogramme clair et sans parasite. Si vous souhaitez ajouter des informations, il vous suffit d’ouvrir les panneaux d’informations concernés. Lancer des fenêtres d’informations Avec l’ES70 Simrad, Simrad présente une nouvelle façon d’afficher les informations optionnelles. On les appelle les fenêtres d’information. Par un clic sur l’icône souhaité dans la barre supérieure, l’information que vous souhaitez ajouter à l’échogramme apparait dans une fenêtre dédiée. Vous pouvez placer cette fenêtre où vous le souhaitez et lui donner la taille et la forme désirée. Elle peut même être transparente afin que vous ne perdiez aucune information de l’échogramme placé derrière. Nouvelle fonction zoom La nouvelle fonction zoom de l’ES70 Simrad est innovante, efficace et très simple à utiliser. Vous pouvez grâce à la souris déterminer une zone de l’échogramme. Les informations contenues dans cette zone sont affichées dans la fenêtre de zoom et la biomasse du poisson est calculée et affichée. La zone agrandie peut être utilisée pour étudier un banc de poissons pélagique ou bien une zone proche du fond. Dureté de fond Biomasse

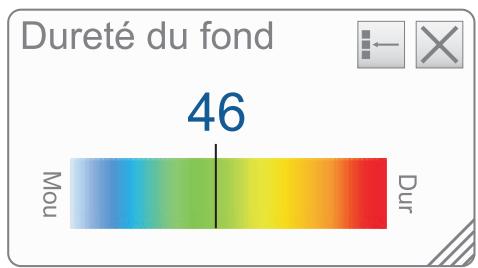

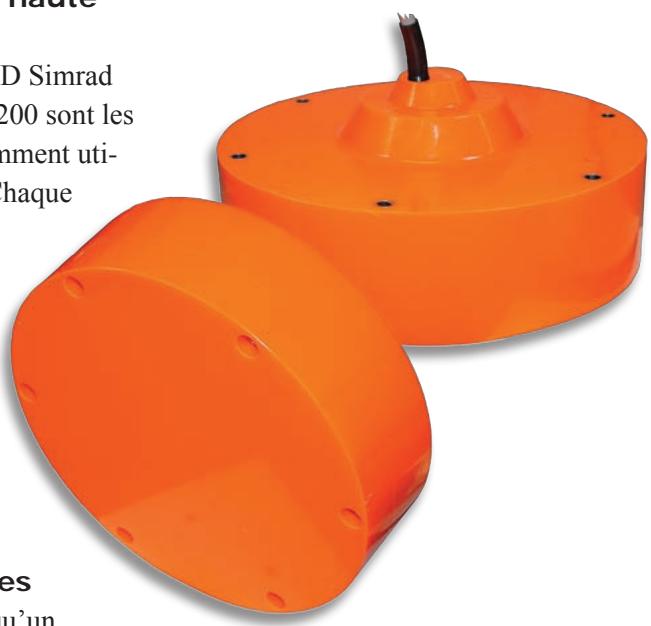

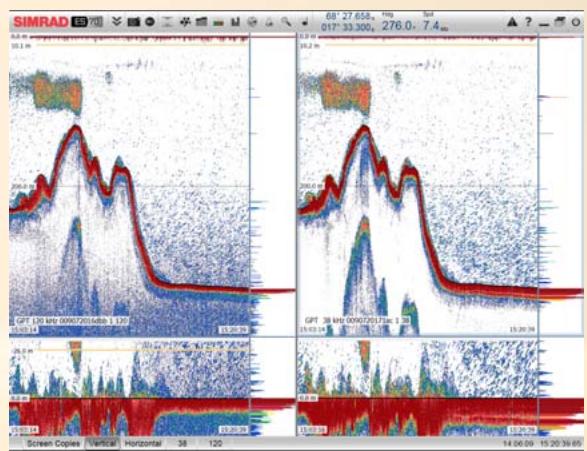

Montrer la contribution de la biomasse De multiples fréquences disponibles Différentes fréquences et différents transducteurs sont utilisés pour différents types de pêche. Le maquereau, l’anchois, le thon et le hareng et les autres espèces en banc se mesurent mieux à l’aide d’un système à fréquence haute, couramment 120 ou 200 kHz en fonction de la profondeur. La morue, le lieu noir et le lieu jaune et les autres espèces de fond se mesurent mieux avec des systèmes de fréquence de 70 ou 38 kHz et une fréquence de 18 kHz est utilisée pour les espèces de grands fonds. Deux des fréquences quelles qu’elles soient peuvent être associées dans le même réceptacle d’émetteur-récepteur. Chaque fréquence fonctionne séparément comme s’il y avait deux échosondeurs différents ou bien simultanément pour observer la réponse du poisson aux deux fréquences. Vous pouvez ajouter jusqu’à 6 fréquences en même temps sur l’écran ou bien sur des écrans différents en utilisant le logiciel disponible, la technologie informatique et des écrans d’affichage. Le nouveau panneau de dureté de fond vous permet d’étudier les conditions du fond. L’ES70 mesure la réflectivité et calcule la dureté sur une échelle de 1 à 100. Les informations peuvent également être exportées sur un traceur de navigation. SIMRAD ES70 Single beam Des transducteurs de haute qualité Une grande histoire, une grande expérience Les transducteurs combi-D Simrad fonctionnant à 38/200 et 50/200 sont les transducteurs les plus couramment utilisés pour la pêche côtière. Chaque transducteur a une puissance de 1 kW. Lorsqu’ils sont connectés à un échosondeur ES70, vous pouvez détecter un simple poisson jusqu’à 500 mètres à 38 kHz, et jusqu’à 220 mètres à 200 kHz. Simrad fabrique des échosondeurs depuis plus de 60 ans. Le premier échosondeur fut créé en 1951. Il procura un véritable avantage pour les pêcheurs, ils furent capables de voir la profondeur, les contours du fond et même le poisson! Depuis Simrad est resté le leader mondial dans la fabrication d’échosondeurs. Les pêcheurs du monde entier font confiance à Simrad pour leur apporter la meilleure qualité, les fonctions les plus innovantes et apporter sans cesse une conception plus avancée et de meilleure qualité. Cette confiance est bien méritée. Simrad a façonné la voie de la technologie des échosondeurs. Des capacités illimitées L’ES70 Simrad est plus qu’un simple échosondeur. Ses capacités vont au delà de celles de ses concurrents. Vous pouvez assembler autant de transducteurs et de fréquences que vous le souhaitez, et créer le système acoustique dont vous avez toujours rêvé: observer verticalement ou latéralement, le volume du poisson, détection individuelle du poisson aussi bien en eau peu profonde que profonde, la discrimina- tion du fond, l’historique des échogrammes, fonction d’enregistrement, des paramètres personnels illimités, sortie de données vers traceur ou autres, etc. Une fonction zoom plus performante que jamais! Choisissez et dimensionnez toute zone de l’échogramme et étudiez l’écho dans le panneau de zoom. Conserver la zone fixe par rapport au navire ou bien laissez la suivre l’échogramme. Observez la biomasse présente dans la zone agrandie. 339189 / Rev.A / October 2009
