MZ TV - Télévision CIBOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV numérique
Caractéristiques techniques principales	Réception TNT HD, compatibilité avec les chaînes payantes, sortie HDMI, USB pour enregistrement
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	25 cm x 18 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI
Type de batterie	Non applicable
Tension	220-240V
Puissance	10W
Fonctions principales	Visionnage de chaînes, enregistrement sur USB, guide des programmes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - MZ TV CIBOX

Comment installer la CIBOX MZ TV ?

Pour installer la CIBOX MZ TV, branchez d'abord le câble d'alimentation à la prise électrique. Ensuite, connectez le câble HDMI à votre téléviseur. Allumez la télévision et sélectionnez la source HDMI correspondante.

Pourquoi ma CIBOX MZ TV ne s'allume-t-elle pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Si le problème persiste, essayez de débrancher la CIBOX pendant 10 secondes, puis rebranchez-la.

Comment réinitialiser ma CIBOX MZ TV ?

Pour réinitialiser la CIBOX MZ TV, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que les voyants clignotent.

Comment connecter ma CIBOX MZ TV à Internet ?

Allez dans les paramètres de la CIBOX, sélectionnez 'Réseau', puis choisissez 'Wi-Fi' ou 'Ethernet' selon votre préférence. Suivez les instructions à l'écran pour vous connecter à votre réseau.

Que faire si l'image est floue ou pixellisée ?

Assurez-vous que le câble HDMI est bien connecté et en bon état. Vérifiez également la résolution de votre téléviseur et ajustez-la si nécessaire dans les paramètres de la CIBOX.

Comment mettre à jour le logiciel de la CIBOX MZ TV ?

Accédez aux paramètres de la CIBOX, allez à 'À propos de' puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions pour installer la dernière version.

Pourquoi je n'ai pas de son sur ma CIBOX MZ TV ?

Vérifiez que le volume de la CIBOX et de votre téléviseur est activé et réglé à un niveau audible. Assurez-vous également que le câble HDMI est correctement connecté.

Comment accéder aux applications sur la CIBOX MZ TV ?

Appuyez sur le bouton 'Accueil' de la télécommande, puis naviguez dans le menu pour sélectionner l'application que vous souhaitez utiliser.

MODE D'EMPLOI MZ TV CIBOX

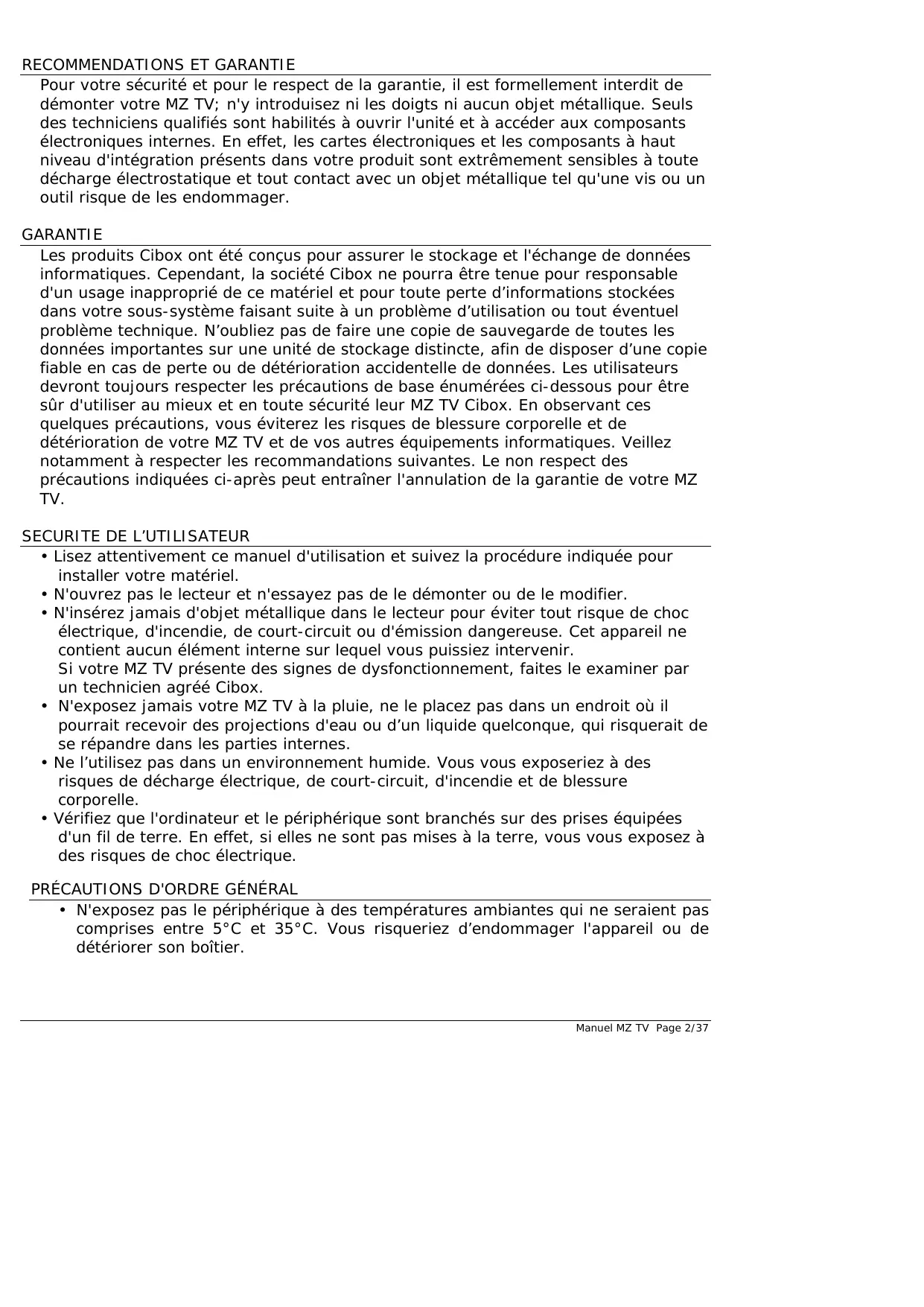

Pour votre sécurité et pour le respect de la garantie, il est formellement interdit de démonter votre MZ TV; n'y introduisez ni les doigs ni aucun objet métallique. Seuls des techniciens qualifiés sont habilités à ouvrir l'unité et à acceder aux composants électroniques internes. En effet, les cartes élémentiques et les composants à haut niveau d'intégration présents dans votre produit sont extrémement sensibles à toute décharge electrostatique et tout contact avec un objet métallique tel qu'une vis ou un outil risque de les endommager.

GARANTIE

Les produits Cibox ont été conçus pour assurer le stockage et l'échange de données informatiques. Cependant, la société Cibox ne pourrait être tenue pour responsable d'un usage inapproprié de ce matériel et pour toute perte d'informations stockées dans votre sous-systeme faisant suite à un problème d'utilisation ou tout évientuel problème technique. N'oubliez pas de faire une copie de sauvégarde de toutes les données importantes sur une unité de stockage distincte, afin de-disposer d'une copie fiable en cas de perte ou de dépréciation accidentelle de données. Les utilisateurs devront toujours respecter les précautions de base énumérées ci-dessous pour être sur d'utiliser au moins et en toute sécurité leur MZ TV Cibox. En observant ces quelques précautions, vous éviterez les risques de blessure corporelle et de dépréciation de votre MZ TV et de vos autres équipements informatiques. Veillez notamment à respecter les recommendations suivantes. Le non respect des précautions indiquées ci-après peut entrainer l'annulation de la garantie de votre MZ TV.

SECURITE DE L'UTILISATEUR

• Lisez attentivement ce manuel d'utilisation et suivez la procEDURE indiquée pour installer votre matériel.
• N'ouvrez pas le lecteur et n'essayez pas de le démonter ou de le modifier.
• N'insérez jamais d'objet métallique dans le lecteur pour éviter tout risque de chocolélectrique, d'incendie, de court-circuit ou d'émission dangereuse. Cet apparéil ne contientaucun élémentinterne sur lequelvouspuissiezintervenir. Si voitrMZ TV presente des signes de dysfonctionnement,faitesleexaminer par un technicienagrééCibox.
• N'exposez jamais votre MZ TV à la pluie, ne le place pas dans un endroit où il pourrait receivevoir des projections d'eau ou d'un liquide quelconque, qui risquerait de se repandre dans les parties internes.
• Ne l'utilisez pas dans un environnement humide. Vous vous exposeriez à des risques de décharge électrique, de court-circuit, d'incendie et de blessure corporelle.
• Vérifiez que l'ordinateur et le périphérique sont branchés sur des prises équipées d'un fil de terre. En effet, si elles ne sont pas mises à la terre, vous vous exposez à des risques de chic électrique.

PRECAUTIONS D'ORDRE GENÉRAL

• N'exposez pas le périphérique à des températures ambiantes qui ne seraient pas comprises entre 5^ et 35^ . Vous risquieriez d'endommager l'appareil ou de déterminer son boîtier.

• Evitez de placer l'appareil à proximé d'une source de chaleur ou de l'exposer au rayonnement solaire (meme à travers une vitre). Un environnement trop froid ou trop humide peut endommager l'unité.

• Débranchetz toujours votre périphérique de la prise électrique en cas d'orage ou lorsque vous ne comptez pas l'utiliser pendant un certain temps. Sinon, vous augmentez inutillement les risques de chocoléctrique, de court-circuit ou d'incendie.

• Utilisez uniquement le boitier et le cable d'alimentation livre avec le periphérique.

• Ne placez pas d'objets lourds sur l'appareil ou n'exercez pas une pression trop facile sur ses connecteurs. Vous risqueriez d'endommager votre matériel.

• Placez toujours votre périphérique en position horizontale et stable avant de l'utiliser. Toute chute risquerait en effet d'endommager l'appareil et/ou d'entrainer une détérioration ou une perte de données.

• Évitez d'exposer votre périphérique à un taux de poussière excessif en cours d'utilisation ou de stockage. La poussière risque de s'accumuler dans l'appareil et de provoquer des déterminations ou des dysfonctionnements.

• N'utilisez ni produit à base de benzène, ni solvant, ni détergent ou autre produit chimique pour nettoyer l'appareil. Ce type de produit décolorera et abimera les matériaux utilisés pour le boîtier et le panneau avant. Essuyez simplement l'appareil à l'aide d'un chiffon doux et sec.

CERTIFICATIONS ET CONFORMITE AUX NORMES DE LA COMMUNAUTE EUROPEENNE

Cibox déclare que cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux matériels des technologies de l'information par la norme européen EN55022 relative aux émissions de fréquence radio. La norme EN55022 est en accord avec la réglementation CISPR22, publiée par le Comité International sur les interférences radio. Le label CE appliqué à ce produit atteste que la déclaration de conformité aux directives européennes en vigueur mentionnées ci-dessous a été effectué:

• Directive 73/23/EEC, relative aux basses tensions

• Directive 89/336/EEC EMC, directive CEM (normes de compatibilité electromagnétique)

AVIS DE CONFORMITE AUX NORMES DU MINISTERE DES COMMUNICATIONS DU CANADA

Cet apparéil numérique satisfait à toutes les exigences de la réglementation canadienne relative aux apparéils susceptibles de provoquer un brouillage radioélectrique.

Ce matériel a subi des tests de contrôle, et a été déclaré conforme aux restrictions imposées aux dispositifs numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque cet apparéil fonctionne dans un environnement commercial. Ce matériel génére, exploite, et peut émettre un rayonnement de fréquence radio, et en cas d'installation ou d'utilisation non conforme aux instructions fournies dans ce manuel, peut provoquer des interférences indésirables avec les réceptions radio. L'utilisation de ce matériel dans un environnement résidentiel risque de provoquer des interférences préjudiciables, problème auquel l'utilisateur devra remédier à ses frais. Ce périphérique est conforme aux dispositions 15 de la réglementation FCC. L'utilisation du matériel est soumise aux deux conditions suivantes :

(1) cet apparéil ne doit pas provoquer d'interférences dommageables et
(2) ce périphérique doit accepter toute interférence reçue, y compris celles qui sont susceptibles d'entrainer un mauvais fonctionnement.

NOMS ET MARQUES DEPOSES

Tous les noms et marques déposés cités dans ce document sont protégés par copyright et apparitennent à leurs propriétaires respectifs. Sauf mention contraire, les noms de sociétés, de produits, de personnes et informations utilisés dans les exemples sont fictifs. Toute ressemblance avec des noms existants serait purement fortuite.

MODIFICATIONS ÉVENTUELLES

Les indications et spécifications figurant dans ce manuel sont données à titre indicatif et peuvent être modifiées sans aver剌issement préalable de la part de Cibox. Ce document a été elaboré avec le plus grand soin, dans le but de vous fournir des informations fiables. Toutefois, Cibox ne peut être tenu pour responsable des conséquences liées à d'eventuelles erreurs ou omissions dans la documentation. Cibox se reserve le droit de modifier ce manuel ou d'apporter des améliorations à la conception du produit, sans aucune restriction ni obligation d'en averrir les utilisateurs.

© Cibox 2009.

Tous droits réservés. Toute reproduction même partielle de ce manuel, sous quelsque forme que ce soit, sans autorisation écrite de Cibox est formellement interdite et constitue une violation des Droits d'Auteur.

1) INTRODUCTION
2) CHARACTERISTIQUES DU MZ TV

2.1) CHARACTERISTIQUES GENERALES
2.2) STOCKAGE ET INTERFACE AVEC L'ORDINATEUR
2.3) FONCTIONS AUDIO, PHOTOS ET VIDEO
2.4) PRESENTATION DU MZ TV

3) DEMARRAGE ET ARRET

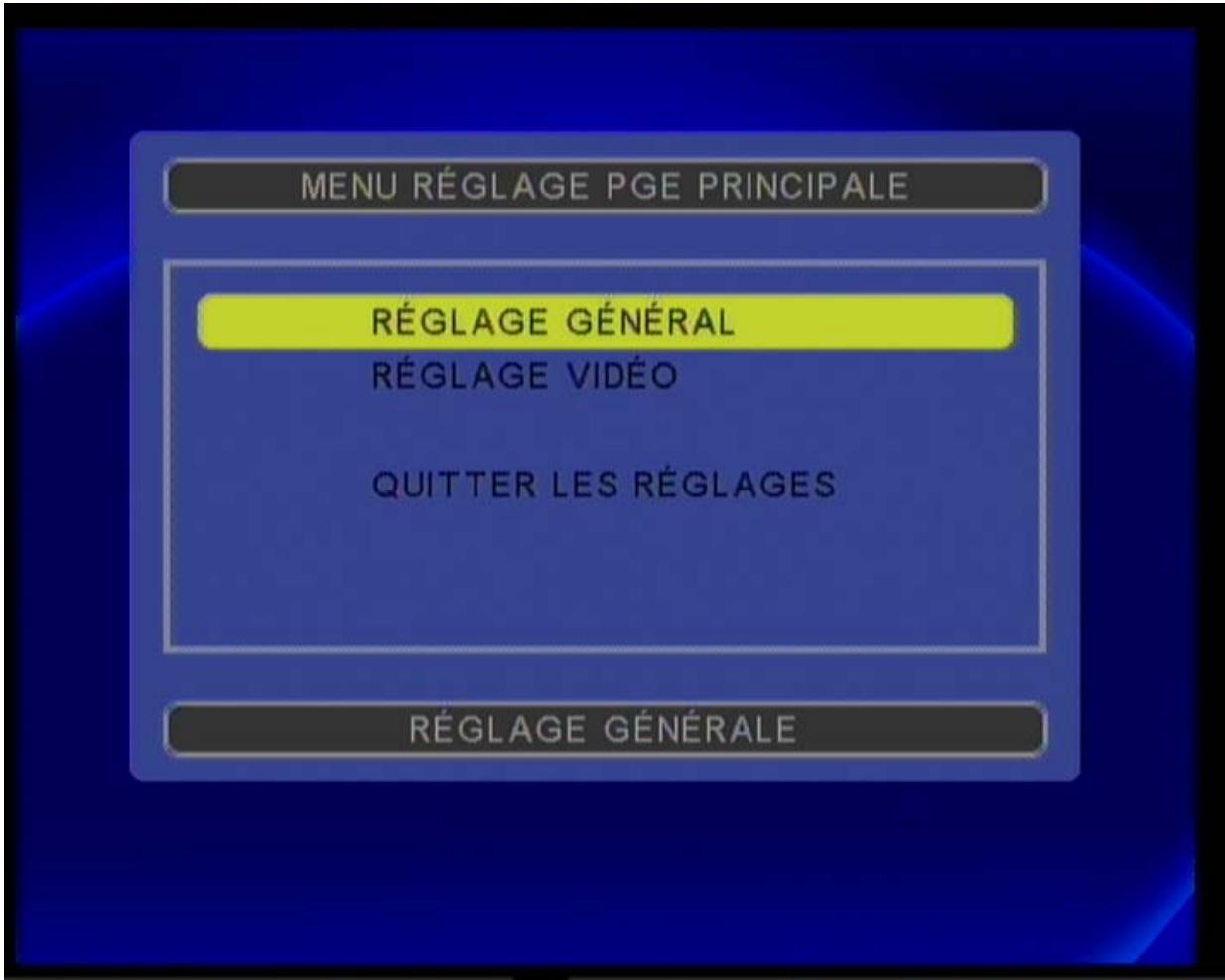

4.1) MENU « REGLAGE GENERAL »
4.2) MENU « REGLAGE VIDEO »

5) CONNEXION A L'ORDINATEUR

5.1) INSTALLATION MATERIELLE
5.2) INSTALLATION LOGICIELLE

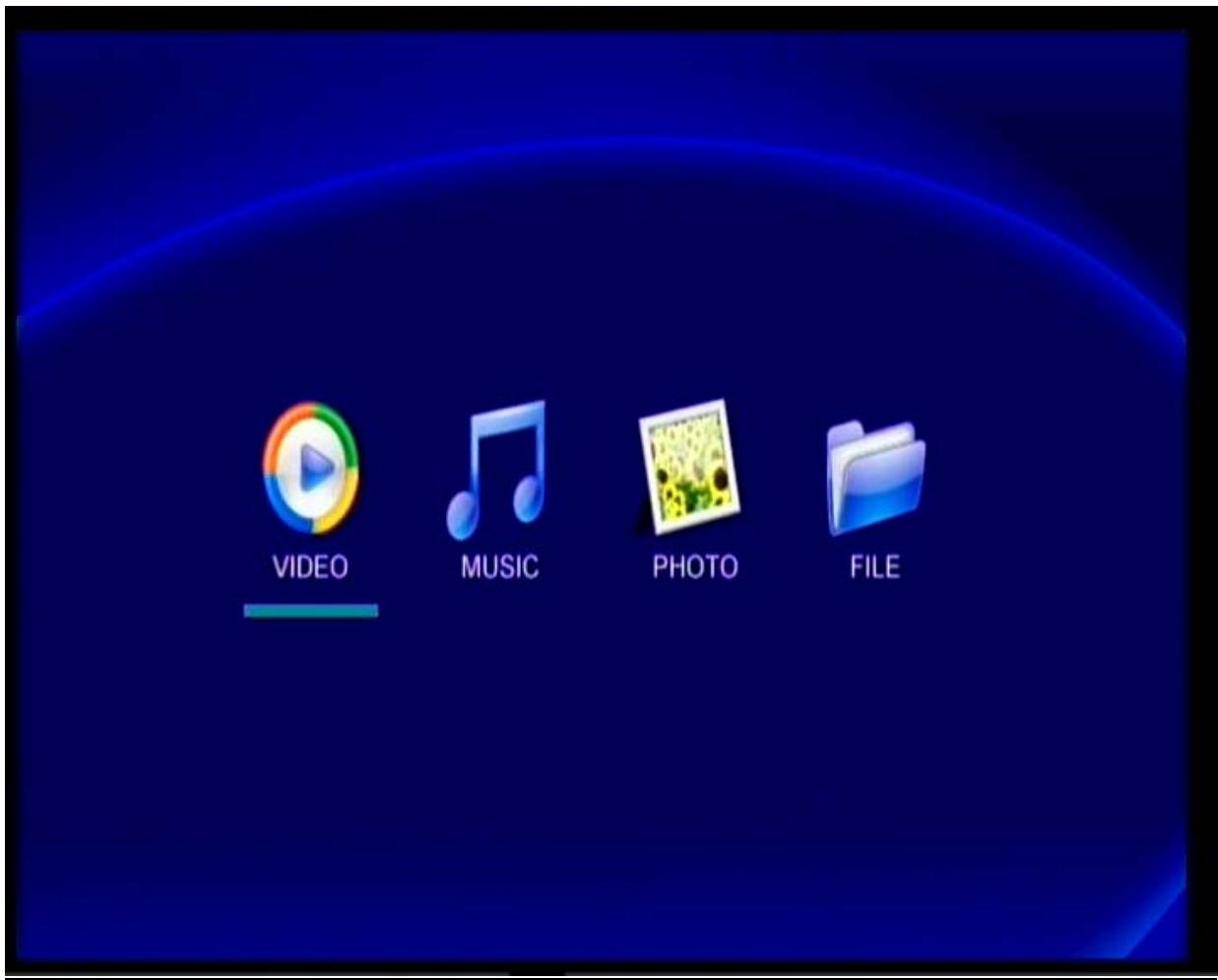

6) UTILISATION DE VOTRE MZ TV

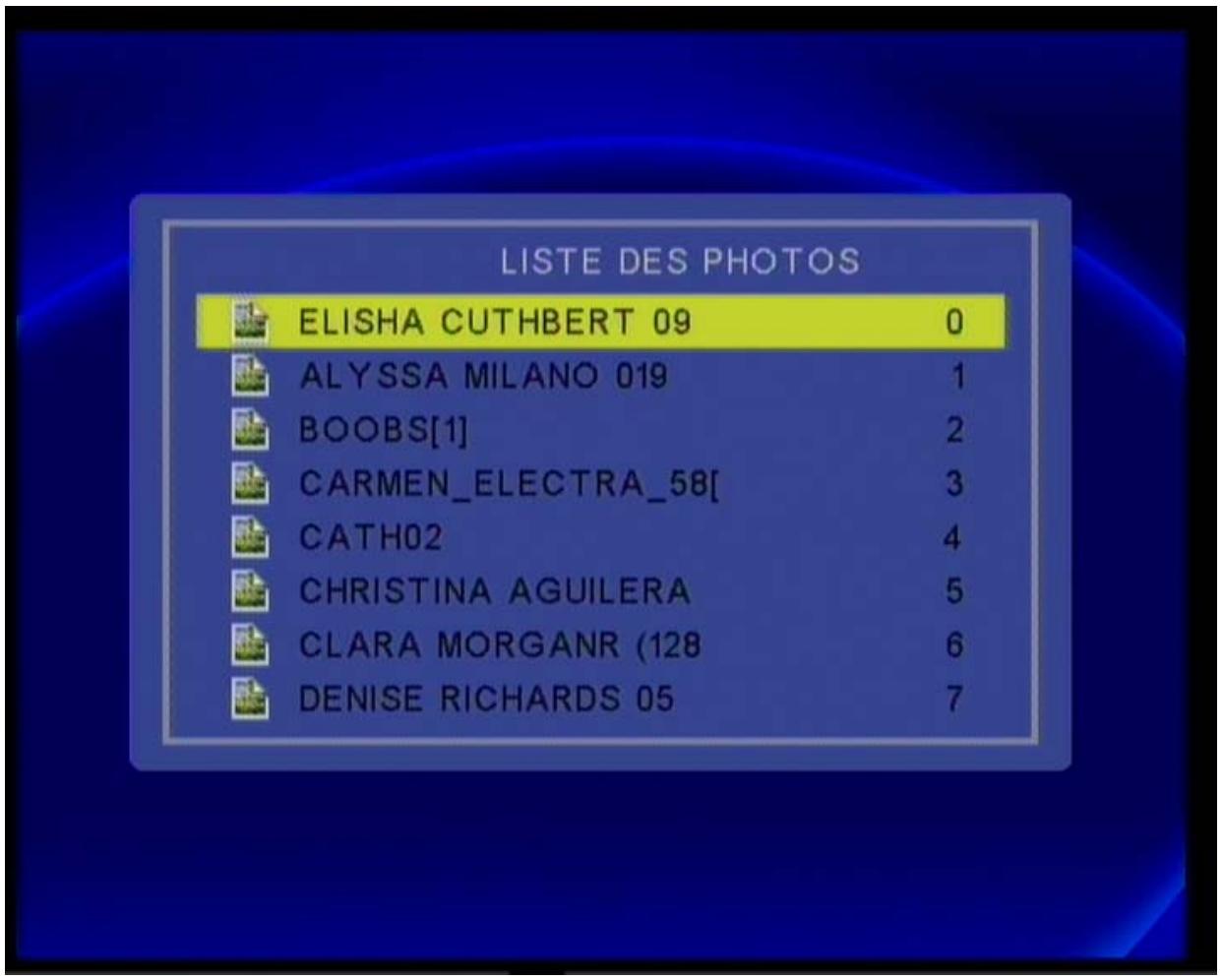

6.1) FONCTION "PHOTO"

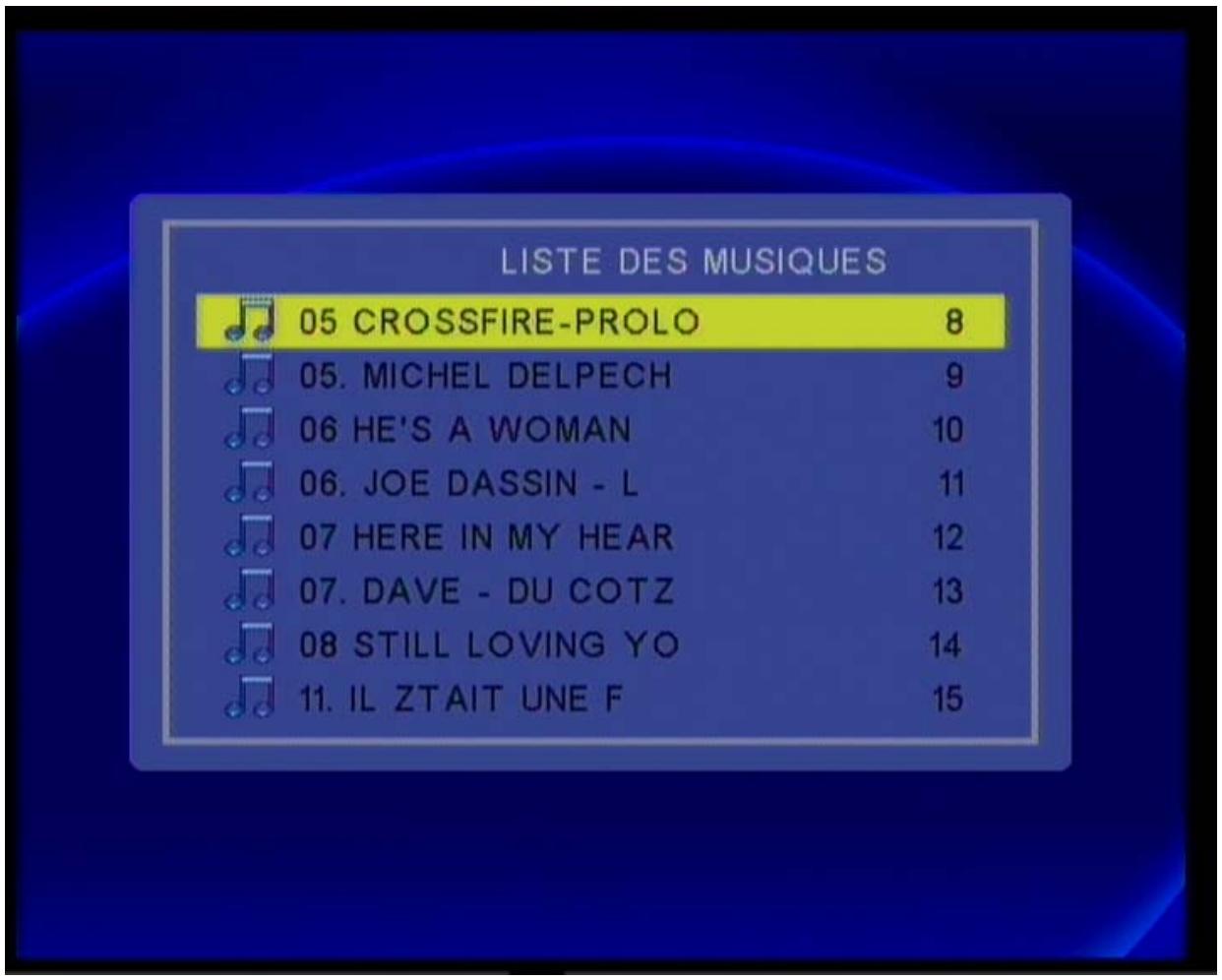

6.2) FONCTION "MUSIC"

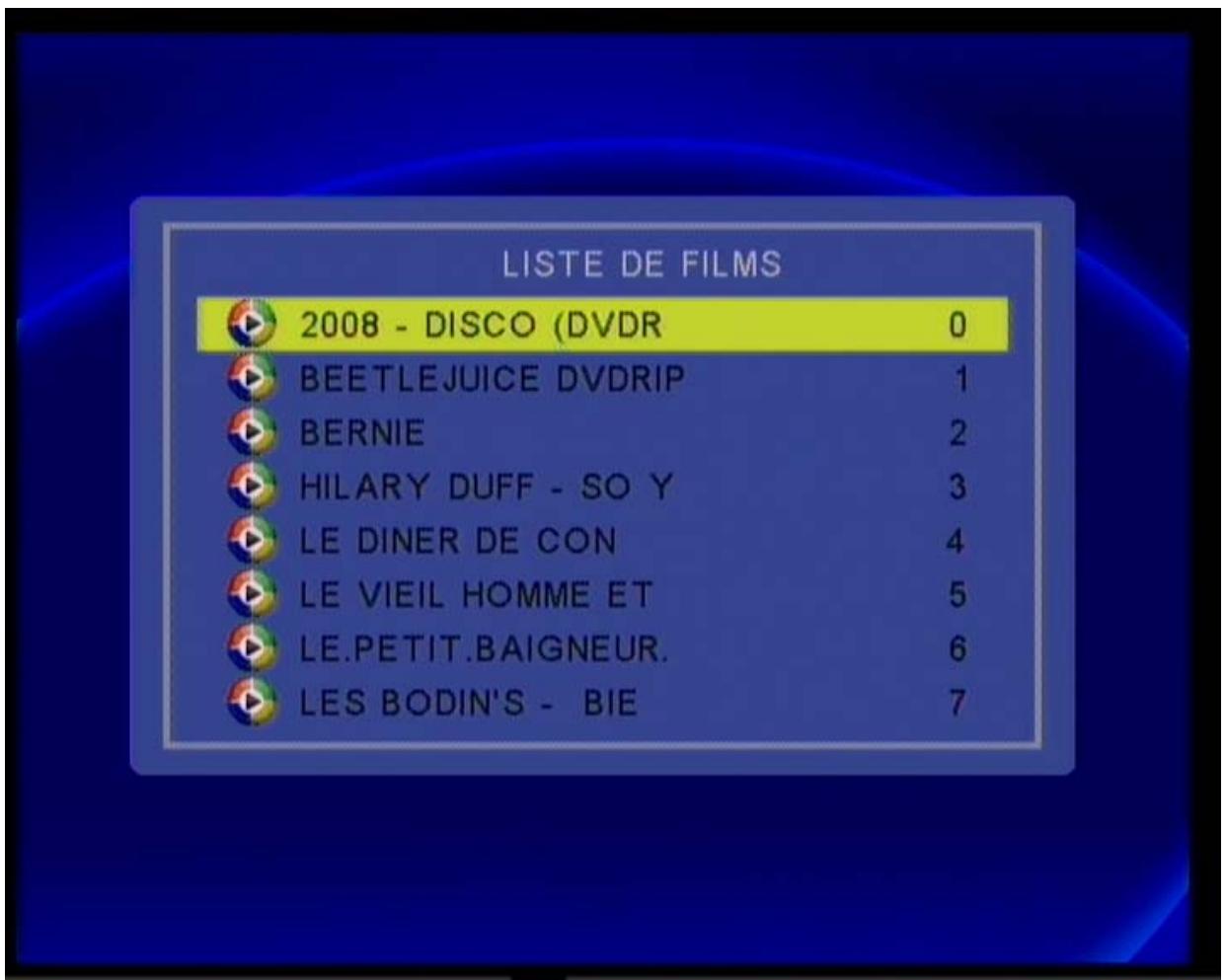

6.3) FONCTION "VIDEO"

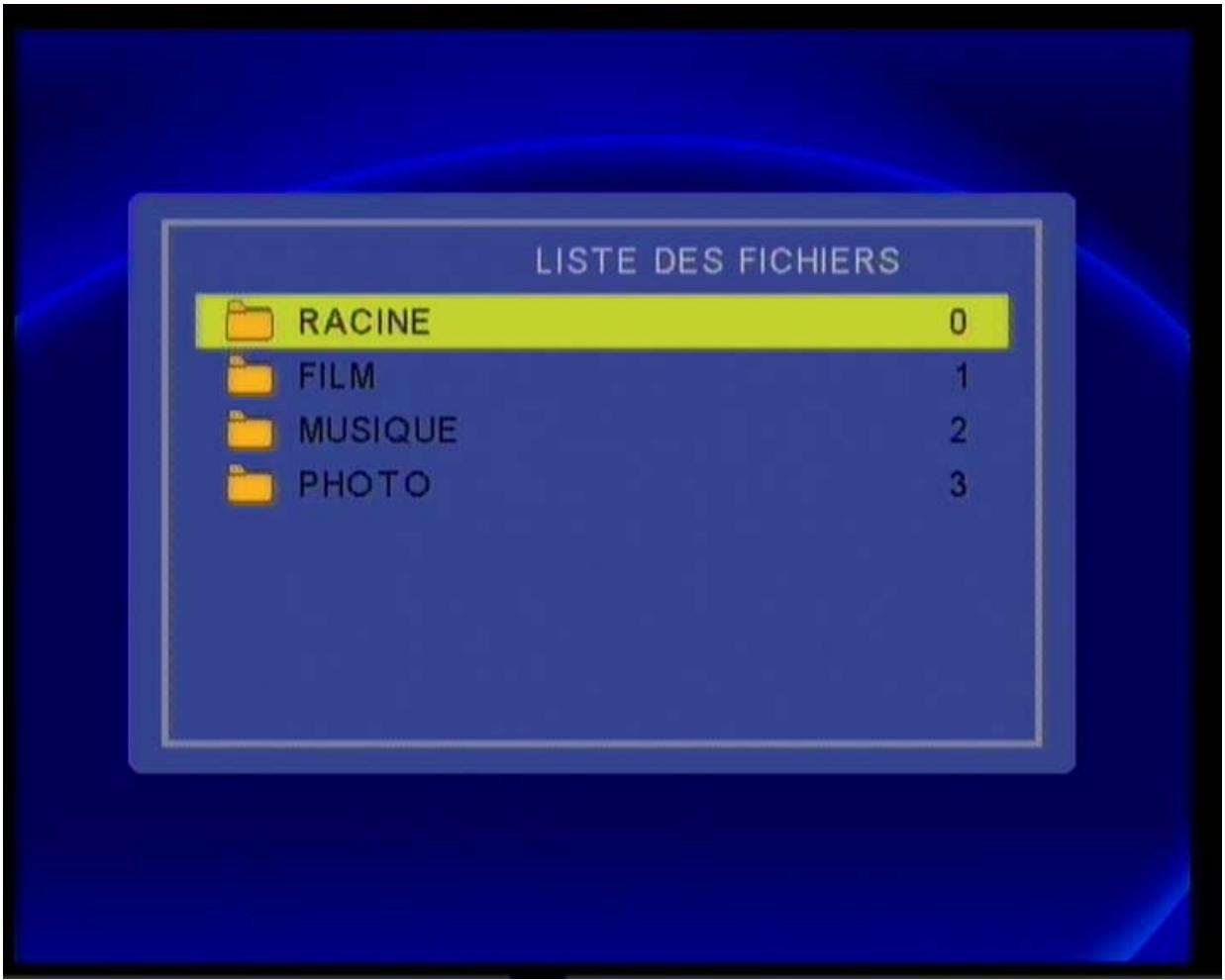

6.4) FONCTION "FILE"
6.5) MISE A JOUR DU LOGICIEL INTERNE DU MZ TV
6.6) FORMATAGE DU DISQUE INTERNE DU MZ TV

7) DECONNEXION DE VOTRE ORDINATEUR

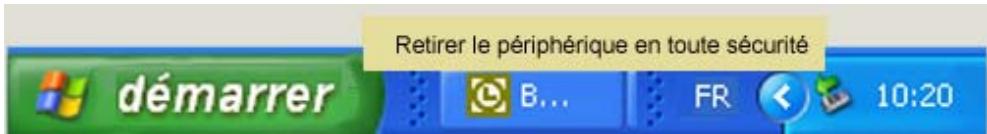

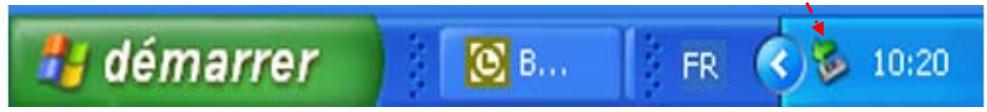

7.1) SOUS WINDOWS ME, 2000, XP, VISTA & MAC OS 9.2 ET >

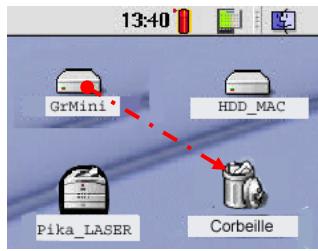

7.2) SOUS MAC OS

8) QUESTIONS/REPONSES
9) COORDONNEES DU SUPPORT TECHNIQUE CBOX

1. INTRODUCTION

Nous vous remercions et vous félicitons d'avoir choisi un produit de la gamme Cibox. Ce produit bénéficiaie des toutes dernières nouvelles en matière de technologie et répondra certainement à vos demandes.

Votre MZ TV est un élégant baladeur Video de petite taille et de faible poids intégrant un disque dur 3,5 pouces.

L'utilisation et la navigation dans ses menus sont très aisées et intuitives.

Note : Le MZ TV n'est pas conscience et ne doit pas etre utilise en violation des droits d'auteur ou des droits de propriete intellectuelle d'autrui. Vous nedezutten leMZ TV qu'avec un contenu dont vous etes le proprietaire legal ou qui vous a eted concede sous licence, et a condition que yousoyz legally autorise autiliser ce contenu.

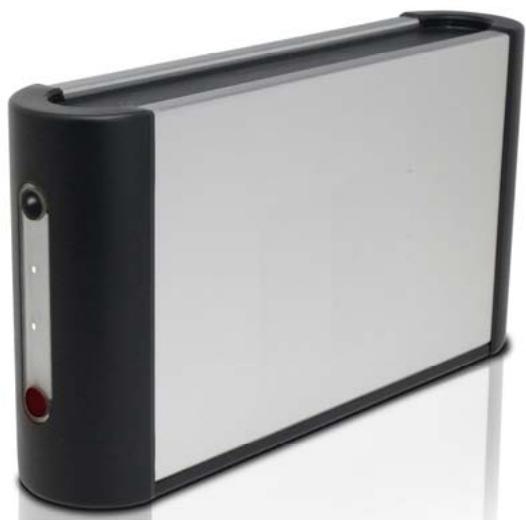

VUES DU MZ TV

2. CHARACTERISTIQUES DU MZ TV

Modèle	MZ TV HDD
Fonction	Lecteur TV Audio, Photo et matériel
Boîtier d'alimentation externe	~ 100-240 V, 50-60 HzDC +12 V/2A
Langage des menus	Français, Anglais, Allemand, Espagnol, Portugais, Italien, Polonais
Interface utilisateur	Graphique (icones, barres de défilament, barres de progression, etc....)
Système d'exploration des fichiers	Navigation par les touches de direction oranges du boîtier de télécommande dans le système de fichier du disque dur interne
Connecteurs	Sortie matériel analogue vers trois fiches fémelles au format RCA de couleur jaune pour le signal matériel, rouge et blanc pour le signal audio (sté reproduction).Entrée boîtier alimentation externe 12V/2AEntrée USB2 standard vers PCEntrée USB2 pour clé USBSortie HDMI (1.1)
Dimensions	121x46 x115 mm (L*I*H)
Poids	950 g

2.2) STOCKAGE ET INTERFACE AVEC L'ORDINATEUR

Système de fichiers	Compatible NTFS
Interface avec l'ordinateur	Connexion à l'ordinateur par le biais de l'interface USB2 pour stocker les fichiers video, audio et photo
Pilotes et Logiciels	Support standard du protocole de stockage de masse USB. Aucun pilote n'est nécessaire pour MS Windows 2000, XP, Vista, ME, MAC OS9, MAC OS10.x
Gestions des fichiers et des dossiers	Support des noms de fichiers longs et de la structure de dossiers
Stockage	Sur Disque dur SATA 3,5" standard

2.3) FONCTIONS VIDEO, AUDIO ET PHOTO

Format des fichiers VIDEO supportés	MPEG (1, 2 et 4), DIVX (3, 4, 5 et 6), AVI, Motion JPEG, XVID, VOB
Resolution VIDEO maxi	720p 1080i
Format des fichiers AUDIO supportés	MP3 (MPEG 1/2/2.5 Layer 1/2/3), WAV, WMA V.7, PDDCM
Format des fichiers IMAGE supportés	JPEG
Fonctionnalités en mode IMAGE	Rotation,défillement automatique des images (Slide Show) avec une musique MP3 en arrêté plan.
Support de WMDM	Oui, sans Plug-In
Affichage ID3	Affiche le titre, l'artiste et le nom de l'album
Fonctions Lecture fichiers Son	Jouer/Pause/Titre suivant et titre précédent
Mode Lecture	Répète 1 titre et Tous
Mise à jour du firmware	Oui, via le connecteur USB et par la fonction intégrée des Réglages
Echantillonnage Fréquence	8KHz – 48KHz
Bit-rate	8Kbps – 320Kbps
Temps de réponse	20Hz ~ 20KHz +/- 0.5dB
Ratio Signal/Bruit (SNR)	>= à 90 dB
Distorsion	< 0.1%
Normes et Certifications	F.C.C et C.E

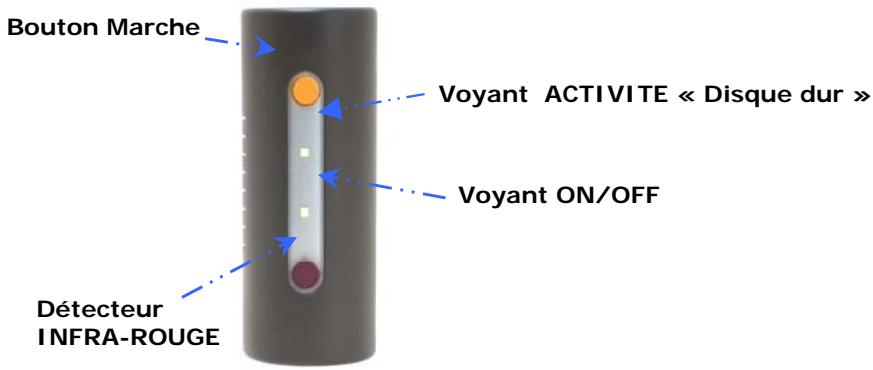

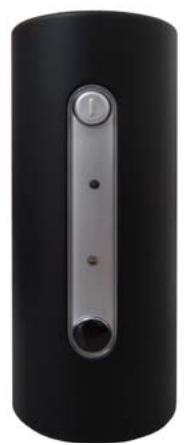

VUE DE LA FACE AVANT ET DU COTE DROIT

VOYANT « ON » et BOUTON « MARCHE »

Ce voyant s'allume lors d'une pression sur le contact Marche du MZ TV.

Il s'éteint lorsque l'on presse sur le bouton ARRÉT de la télécommande.

VOYANT « ACTIVITÉ DISQUE DUR »

Cevoyant clignote pour signaler une activite du disque dur interne du MZ TV.

DETECTEUR INFRA-ROUGE

Ce détecteur capte les commandes diffusées par la télécommande vers le MZ TV. Vous devrez bien orienter votre boîtier de télécommande vers ce détecteur afin de sélectionner l'action désirée.

Aucun obstacle ne doit s'intercaler entre le boitier de la télécommande et le détecteur du MZ TV. La distance maximum entre la télécommande et le MZ TV doit être de 5 metres maximum

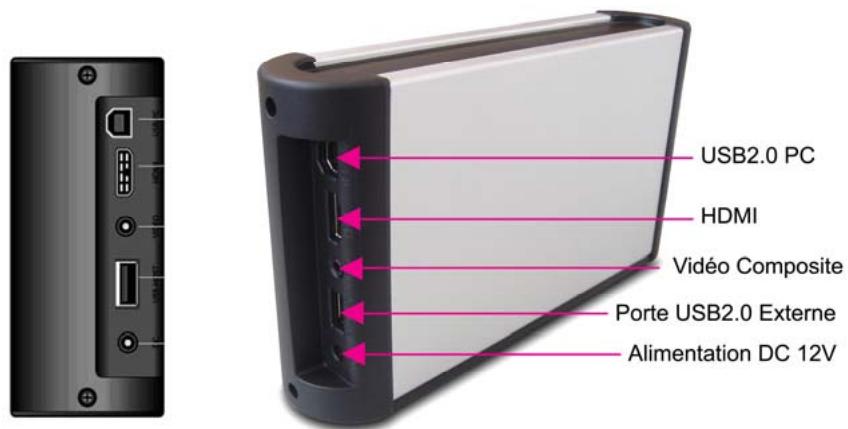

VUE DE LA FACE ARRIERE ET DU COTE GAUCHE

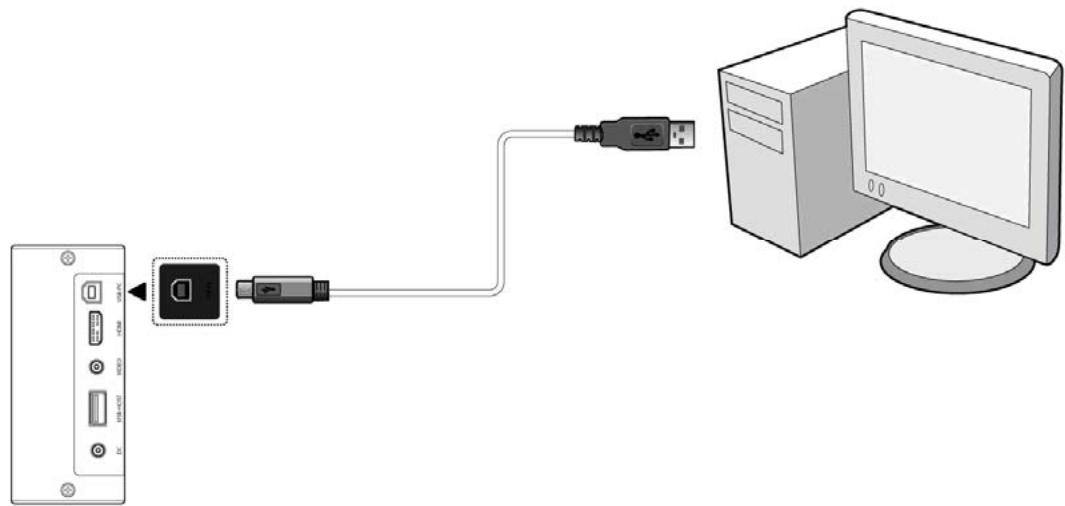

CONNECTEUR D'ENTREE USB2

Relier cette entrée sur un port USB2 de votre ordinateur pour acceder au disque interne de votre MZ TV.

CONNECTEUR « HDMI »

Insérez le cable HDMI (non fourni) sur votre MZ TV et votre téléviseur qui doit être équipé de ce connecteur. Il transmet en numérique la réserve et le son.

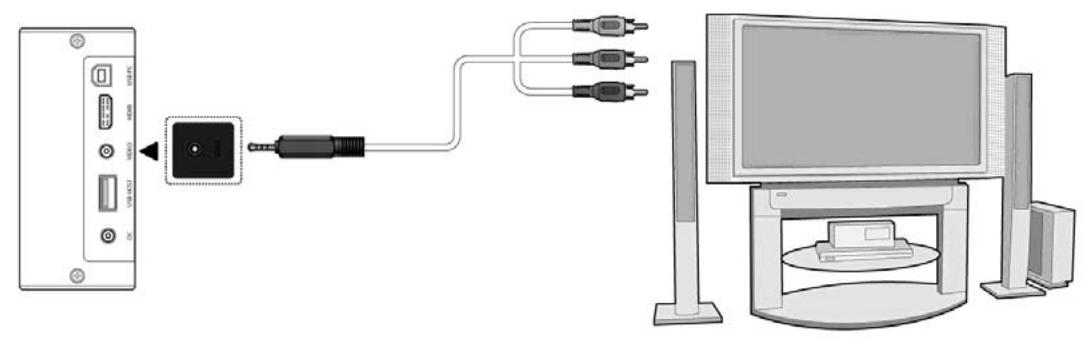

CONNECTEUR VIDEO COMPOSITE « AUDIO/VIDEO »

Insérez le connecteur Jack stéreo sur votre MZ TV et les 3 connecteurs RCA du cable AUDIO/VIDEO sur votre téléviseur (Jaune=Video, Rouge et Blanc = Audio droit et gauche). Attention vousdezce nectar pour transmettre le son et la videoo soit ce cable (video/son analogique) soit le cable HDMI (video/son numérique)

ENTREE USB

Permet de connecter des appareils USB (clé USB, disque dur externe USB) au MZ TV.

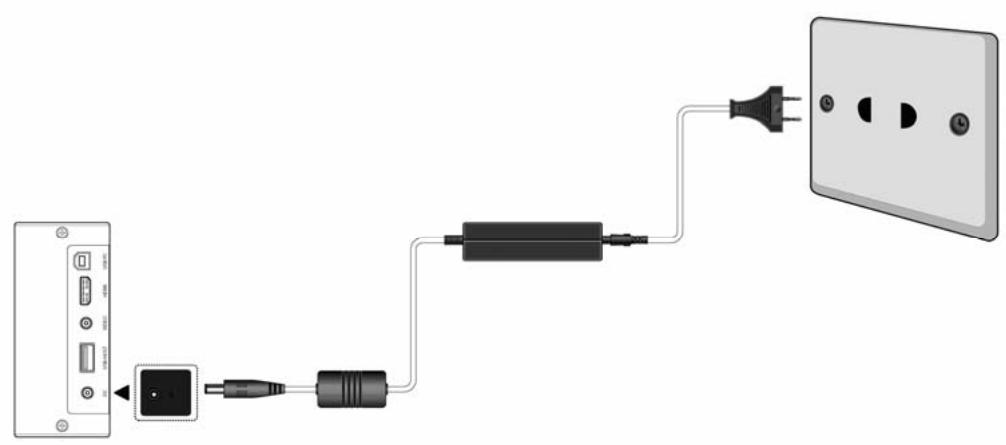

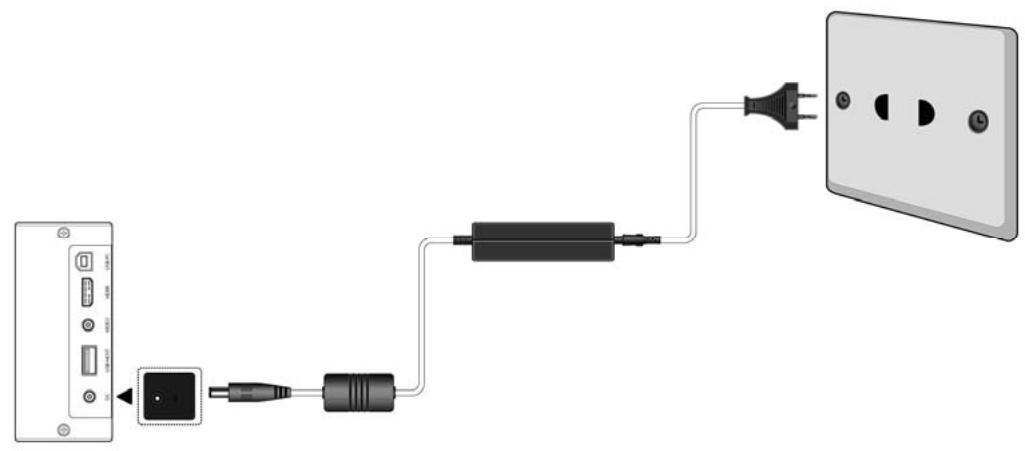

ENTREE ALIMENTATION

Connectez votre boîtier d'alimentation externe Cibox 12V sur cette entrée. Toute autre alimentation connectée sur cette entrée entraînera l'annulation de la garantie constructeur de votre MZ TV.

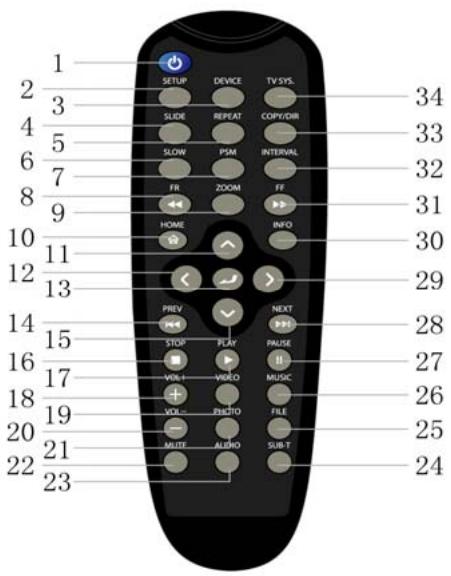

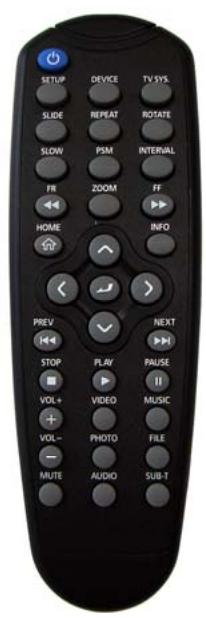

TELECOMMANDE DU MZ TV

Toutes les procédures de ce guide peuvent se faire à partir de la télécommande (voir ci-dessous le détaill de chaque bouton et leur fonctionnement).

1. Marche/arrêt 2. Configurer
2. Appareil 4. Dipositive
3. Répartition 6. Ralenti
4. PSM 8. Aller en arrête
5. Zoom 10. Accueil
6. Aller vers le haut 12. Aller à gauche
7. Entrer/Valider 14. Précédent
8. Aller vers le bas 16. Arrêt
9. Lecture 18. Volume +
10. Video 20. Volume -
11. Photo 22. Muet
12. Audio 24. Sous-titre
13. Fichier 26. Musique
14. Pause 28. Suivant
15. Aller à droite 30. Info
16. Avance rapide 32. Copie
17. Système TV
18. Copie

No.	Bouton	Fonction
1	Marché/arrêt	Appuyer pourmettre en marche oumettre en veille.
2	Configurer	Appuyer pour entrert dans le menu de configuration.
3	Appareil	Appuyer pour sélectionner le disque dur ou apparéil USBAppuyer pour sélectionner un chapitre pendant la lecture d'un film.
4	Diapositive	Appuyer pour visualiser les photos sur fond musical.
5	Répétition	Appuyer pour répéter.
6	Ralenti	Appuyer pour lire au ralenti.
7	PSM	Appuyer pour visualiser les photos en mode diaporama.
8	Aller an arrêté	Appuyer pour回头 arrêté rapide.
9	Zoom	Appuyer pour agrandir l'imageAppuyer sur bouton 8/31 agrandir de 25%, 50% ou 100%.
10	Accueil	Appuyer pour revenir à l'interface principale.
11	Aller en haut	Appuyer pour aller vers le haut dans le menu. Appuyer pour déplacer l'image vers le haut.
12	Aller à gauche	Appuyer pour déplacer vers la gauche dans le menu. Appuyer pour tourner l'image dans le sens contraire des aiguilles d'une montre.
13	Entrer/Valider	Appuyer pour sélectionner.
14	Précédent	Appuyer pour aller au chapitre ou fichier précédent.
15	Aller vers lebas	Appuyer pour aller en bas dans le menu. Appuyer pour déplacer l'image vers le bas.
16	Arrêt	Appuyer pour arrêté la lecture.
17	Lecture	Appuyer pour lire.
18	Volume +	Appuyer pour augmenter le son.
19	Vidéo	Appuyer pour accéder à la liste vidéo.
20	Volume -	Appuyer pour diminuer le son.
21	Photo	Appuyer pour accéder à la liste de photos.
22	Muet	Appuyer pour couper le son et appuyer à nouveau pour remettre le son
23	Audio	Appuyer pour sélectionner les pistes audio.
24	Sous-titre	Appuyer pour sélectionner les sous-titre ou enlever les sous-titres.
25	Fichier	Appuyer pour accéder à la liste des fichiers.
26	Musique	Appuyer pour accéder à la liste des musiques.
27	Pause	Appuyer pour faire une pause et ré-appuyer pour生存.
28	Suivant	Appuyer pour aller au chapitre ou filtre suivant.
29	Aller à droite	Appuyer pour déplacer vers la droite. Appuyer pour tournier l'image dans le sens des aguilles d'une montre.
30	Info	Appuyer pour afficher le temps écoulé.
31	Avance rapide	Appuyer pour avancer rapidement.
32	Intervalle	Appuyer pour configurer le temps de défilament d'une photo à l'autre.
33	Copie	Appuyer pour sélectionner le réseau de destination durant la copie de fichiers. Appuyer à nouveau pour copier les fichiers sélectionnés.
34	Système TV	Appuyer pour changer de mode video.

EMETTEUR INFRA-ROUGE

Cet émetteur transmet les commandes vers le MZ TV. Vous devrez bien orienter votre boîtier de télécommande vers le détecteur du MZ TV.

Aucun obstacle ne doit s'intercaler entre le boîtier de la télécommande et le détecteur du MZ TV. La distance maximum entre la télécommande et le MZ TV doit être de 5 metres maximum et l'angle maxi doit être de 30^

TOUCHE ROUGE « ARRÊT »

Pressez sur cette touche pour provoquer l'arrêt du MZ TV. Levoyant ON sur votre MZ TV s'éteindra indiquant que la commande a bien été transmise.

TOUCHE « MUTE »

Pressez sur cette touche pour couper le son émis par le MZ TV sur votre téléviseur.

TOUCHES DE SELECTION DES FONCTIONS.

Pressez sur une de ces touches pour commuter le MZ TV sur la fonction désirée (VIDEO, PHOTO, AUDIO)

TOUCHE « HOME »

Pressez sur cette touche pour revenir au menu principal.

TOUCHE « SETUP »

Pressez sur cette touche pour acceder au menu principal du paramétrage de votre MZ TV.

TOUCHES DE NAVIGATION.

Les touches de déplacement oranges (HAUT, BAS, DROITE, GAUCHE ET VALIDATION) permettent d'effectuer des actions lorsque le FL TV est en mode MENU et SELECTION DES MENUS.

TOUCHES DE LECTURE.

Les touches de déplacement (PLAY, PAUSE, NEXT, PREV et STOP) permettent d'effectuer des actions lorsque le FL TV exécute une action de lecture (AUDIO/VIDEO/IMAGES).

TOUCHE « TV SYS. »

Presse sur cette touche pour commuter les modes d'affichage PAL ou NTSC.

TOUCHES « VOL+ » et « VOL- »

Pressez sur ces touches pour augmenter ou diminuier le volume sonore.

3. DEMARRAGE ET ARRET

3.1) DEBALLAGE

Dés réception de votre colis, veuilles zérifier le bon état externe de l'emballage. Si l'aspect de celui ci est endommagé, cela peut signifier que le contenu l'est également. Dans ce cas, ne sortez pas le produit de son carton et prévenez immidiatement votre distributeur. Si l'aspect externe est correct, vérifier le contenu détaillé ci-après :

• 1 MZ TV
• 1 cable USB2 vers USB2-Host

• 1 cable Audio/Video composé d'un côté de trois fiches format RCA de couleur jaune pour le signal video, rouge et blanc pour le signal audio (stéreo) et de l'autre d'une prise jack stéreo.

• 1 guide rapide d'Installation

• 1 télécommande
• 2 piles 1,5V de type AAA pour la télécommande
• Aucun CD n'est livré. Toutes les documentations et programmes sont copés sur le disque Interne de votre MZ TV.

Veuiliez contacter votre distributeur si vous constazez un dommage physique ou si l'un des composants de ce paquet était manquant.

3.2) PREMIÈRE MISE EN ROUTE

3.2.1) AVANT LA MISE EN ROUTE.

Tout d'abord, connectez les cables Video/Audio et l'alimentation comme indiquée sur les figures precedentes :

• Branchez le boitier d'alimentation sur votre prise secteur et le connecteur JACK d'alimentation sur votre MZ TV.
• Insérez le cable Audio et Video sur les entrées Audio et Video de votre téléviseur, en veillant à bien respecter les couleurs, et sur votre MZ TV, la prise jack.
• Mettre en route votre téléviseur et selectionner l'entrée externe Audio/Video RCA.
• Pressez sur le contact MARCHE de votre MZ TV pourmettre en routeYOUR lecteur.

3.2.2) DEMARRAGE

Au démarrage, l'écran d'initialisation s'affiche.

INITIALISATION...

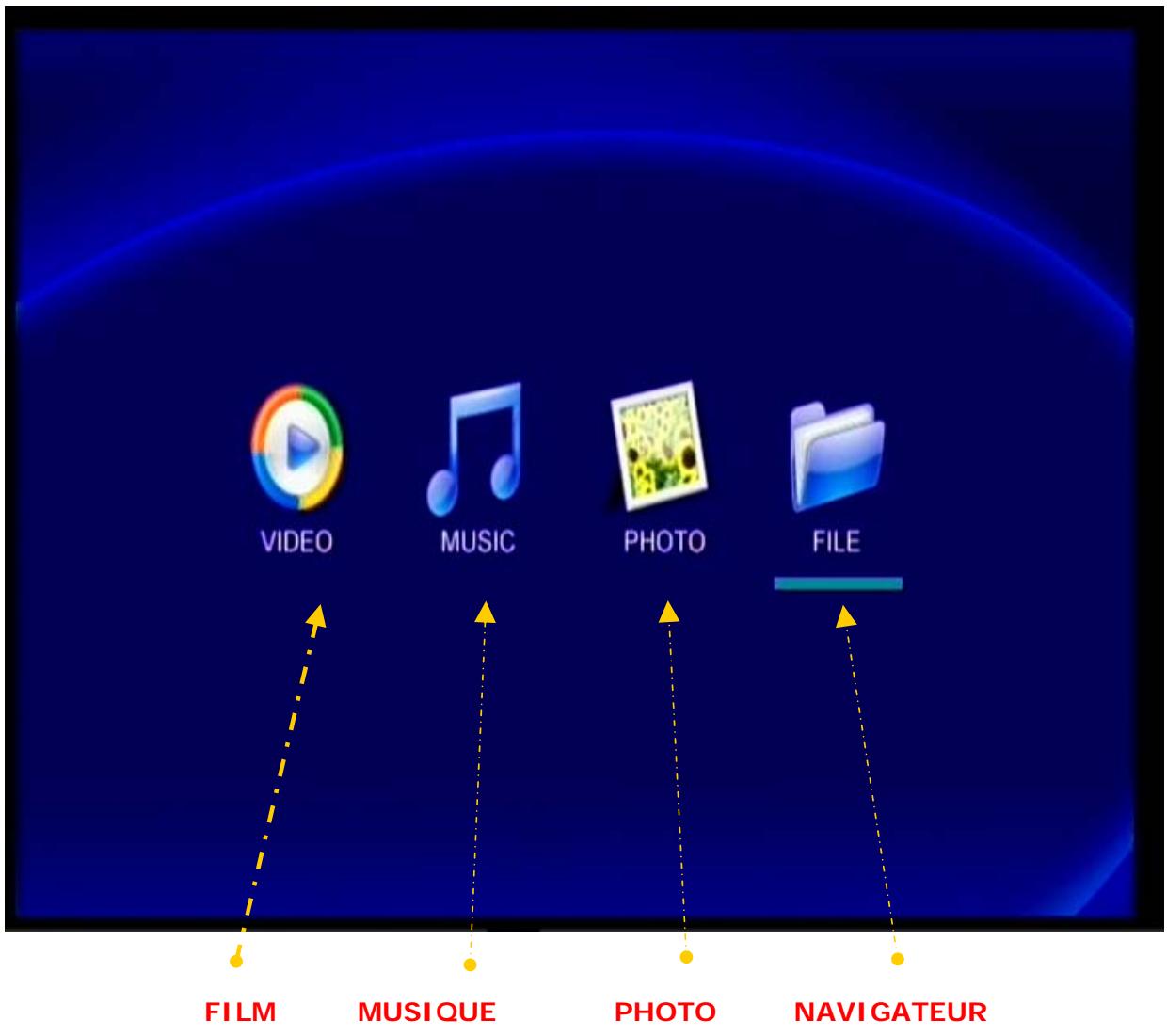

Après un court moment, le MENU PRINCIPAL affichtant les icônes des fonctions disponibles sur votre MZ s'affiche :

Selectionnez la fonction désirée à l'aide des touches de NAVIGATION de votre télécommande, puis validez avec OK.

L'icone "PHOTO" permet l'accès à l'affichage des photos en mode automatique (Slide-Show).
L'icone "MUSIC" permet l'accès à la librarianie musicale.

L'icone "VIDEO" permet l'accès à votre videothèque.
L'icone "FILE" permet de naviguer dans l'ensemble du disque et d'exécuter directement vos fichiers multimédia.

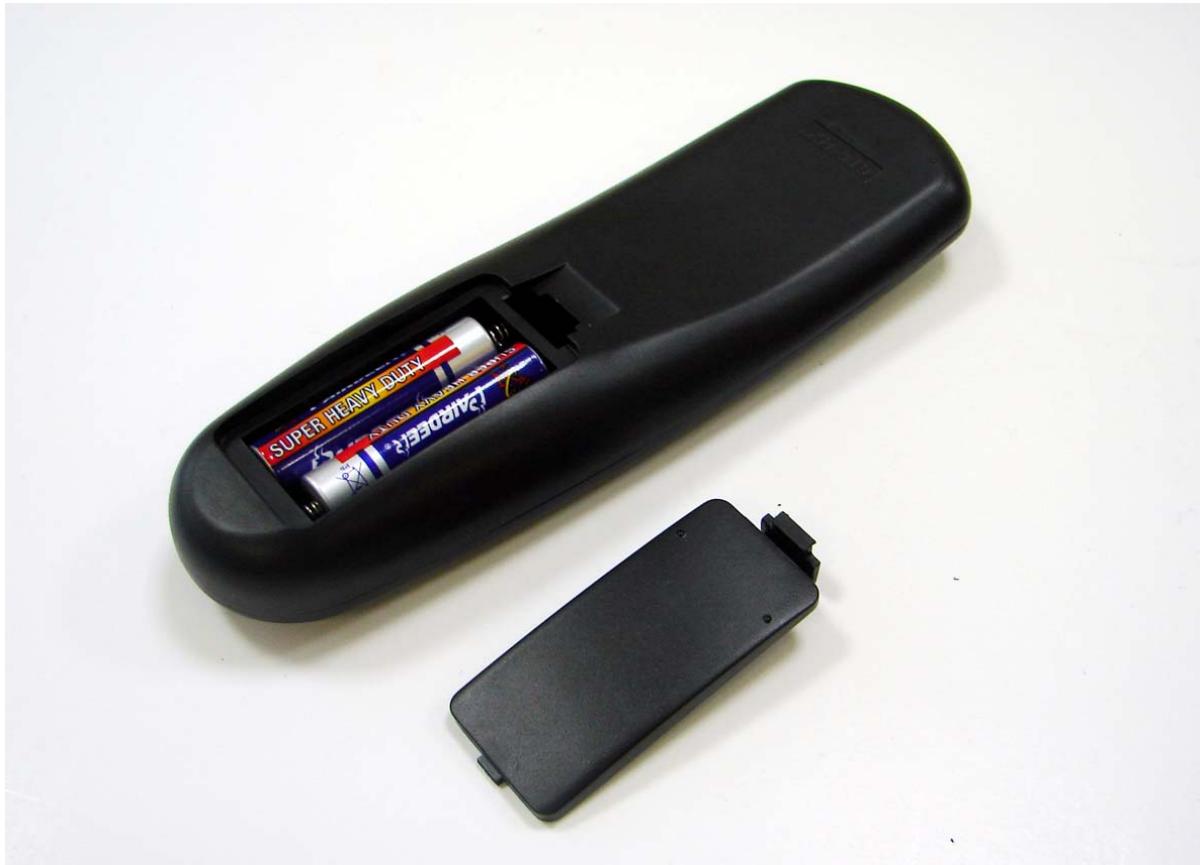

3.3) INSTALLATION DES PILES DE LA TELECOMMANDE

La télécommande du MZ TV utilise 2 piles 1,5 V de type AAA. Elles sont livrées avec votre télécommande et vous devrez les installer avant de pouvoir l'utiliser :

1) Retirez le capot du compartment des piles situé à l'arrière de votre télécommande.
2) Placez les piles dans le compartment. Positionnez chaque pile afin que le signe « + » sur la pile se trouve dans la même direction que le signe « + » indiqué sur le compartment.
3) Remetre en place le capot sur la télécommande en le faisant glisser.

Note: Si vous n'utilise pas la télécommande pendant longtemps, nous vous recommendons de-retirer les piles.

A la première mise en route, le langage français est utilisé.

Si vous désirez basculer en angeis :

• Pressez sur la touche SETUP de votre télécommande.
• A l'aide des touches navigations HAUT et BAS, Sélectionnez REGLAGE GENERAL, puis, validez avec la touche OK.

PGE GÉNÉRALE

LANGUE TV

ECRAN DE VEILLE

SLIDE TIME

SLIDE MODE

PAR DÉFAUT

PGE PRINCIPALE

ANGLAIS

FRANÇAIS

ALLEMAND

ITALIEN

SUÉDOIS

PORTUGUALS

RÉGLAGE GÉNÉRALE

• A l'aide de la touche DROITE, placez le curseur sur FRANCAIS.
• A l'aide de la touche HAUT, déplacez le curseur sur ANGLAIS, puis validez avec OK.
• Puis, pressez sur la touche SETUP de votre télécommande.

3.4) ARRET DU MZ TV

Vous nevez stopper toute activité en cours sur le MZ TV.

Ensuite, pressez sur la touche ARRET de la télécommande, pour l'arrêter.

4. CONFIGURATION DE VOTRE MZ TV

Nous allons analyser dans cette section tous les différents régages que vous pourrez effectuer sur votre MZ TV. Une fois effectués, ceux-ci seront conservés dans la mémoire Flash de votre MZ TV.

• Mettez en route votre configuration complète (Chapitre 3-2-1).
• Pressez sur la touche SETUP de votre télécommande pour afficher le menu des réglages de votre MZ TV.

• A l'aide des touches de navigation de la télécommande, sélectionnez le menu désiré et validez avec OK

• Sélectionnez le "REGLAGE GENERAL". Validez et passez sur les actions disponibles en pressant sur la touche BAS. Surlignez/Grisez l'action désirée avec les touches BAS/HAUT, puis, validez avec OK. Pressez sur la touche GAUCHE pour revenir sur les réglages. Validez PAGE PRINCIPALE, puis QUITTER REGLAGES pour saugevarder vos modifications.

PGE GÉNÉRALE

LANGUE TV

ECRAN DE VEILLE

SLIDE TIME

SLIDE MODE

PAR DÉFAUT

PGE PRINCIPALE

ANGLAIS

FRANÇAIS

ALLEMAND

ITALIEN

SUÉDOIS

PORTUGUALS

CHANGER LA LANGUAGE

REGLAGES	SELECTIONS	COMMENTAIRES
LANGUE TV	ANGLAISFRANÇAISALLEMANDITALIENSUEDOISPORTUGAIS	CHOISISSEZ PARMI SIX LANGUES LEDEROUULEMENT DES MENUS
ECRAN DE VEILLE	ALLUMEETEINT	SELECTIONNE OU NON LA MISE ENPLACE D'UN ECRAN DE VEILLE
SLIDE TIME	5 SECONDES10 SECONDES15 SECONDES	PERMET D'AJUSTER LE TEMPSD'AFFICHAGE DES PHOTOS
SLIDE MODE (TRANSITION)	NORMAL HAUT -> BAS BAS -> HAUT HT/BAS -> CENTRE CENTRE -> HT/BAS AVEUGLE : HT/BAS	PERSONNALISATION DES EFFETS VISUELS A LA TRANSITION DES PHOTOS DE LA PRESENTATION
PAR DEFAULT	MISE A ZERO	LANCE AUTOMATIQUEMENT LE MZ TV SUR LE PREMIER FICHIER LU
PAGE PRINCIPALE	RETOUR AU MENU PRINCIPAL. PUIS, SORTIR ET SAUVEGARDER AVEC « QITTER REGLAGES »

PAGE VIDEO

ECRAN TV

TYPE TV

SORTIE VIDEO

SORTIE AUDIO

PGE PRINCIPALE

RÉGLAGE VIDEO

REGLAGES	SELECTIONS	COMMENTAIRES
ECRAN TELEVISION (TV DISPLAY)	NORMAL/PS (4/3)	VOIR NOTE (*)
	NORMAL/LB (4/3)
	LARGE/HD TV (16/9)
TYPE TV	- AUTO	- MULTI-STANDARD (NTSC ET PAL)
	- NTSC	- USA, CANADA, JAPON ETC ...
	- PAL	- EUROPE, AFRIQUE ET MOYEN ORIENT
SORTIE VIDEO	- ENTRELACE	-
	- PROGRESSIF	-
	- 720P	-
	- 1080I
SORTIE VIDEO	ANALOGIQUE SPDIF/RAW SPDIF/PCM	SORTIE SUR PRIDE JACK DU MZ-TV SORTIE SUR PRISE HDMI
PAGE PRINCIPALE (MAIN PAGE)	RETOUR AU MENU PRINCIPAL. PUIS, SORTIR ET SAUVEGARDER AVEC « QITTER REGLAGES »

*) Normal/PS 4:3 Avec un téléviseur standard (rapport d'aspect 4:3), ce réglage se traduit par un affichage traditionnel « Panoramaque », où le film est coupé sur les cots pour tenir sur l'écran de télévision.
Normal/LB 4:3: Ce réglage active le format « boîte à lettres », où le film estprésenté en format large avec des bandes noires en haut et en bas de l'écran.
Large 16:9: Si vous utilisez un téléviseur à écran large, désisissez cette option pour le faire correspondre au rapport d'aspect de votre téléviseur.

5. INSTALLATION DU MZ TV

5.1) INSTALLATION MATERIELLE

Afin de profiter pleinement de votre MZ TV, il faudra tout d'abord y recopier vos fichiers multimédia préféres. Pour cela, vous devrez suivre la procédure suivante.

• Connectez la fiche d'alimentation sur votre MZ TV.
• Connecter le cable USB entre votre ordinateur et votre MZ TV.

CONNEXION DU MZ TV SUR VOTRE ORDINATEUR

-Mettez en route votre ordinateur.
- Appuyez sur le bouton MARCHE de votre MZ TV pour lemettre sous tension. Si votre MZ TV est branché sur votre téléviseur, l'écran suivant s'affichera sur celui-ci représentant la connexion USB

Votre PC/Mac reconnaître le MZ TV comme un périphérique de stockage de masse USB. Vous obtiendrez donc:

• Une nouvelle icône de disque avec une lecture d'assignation sous le "Poste de Travail" de Microsoft Windows.
• Une nouvelle icone de disque sur le bureau d'un ordinateur MAC.

La Configuration matérielle minimum requise est :

• Ordinateur de type PC équipé d'un processeur compatible Intel Pentium II/350 MHz ou plus puissant, 64Mo de RAM minimum.
• Ordinateur Mac équipé d'une sortie USB2

5.2) INSTALLATION LOGICIELLE

Après avoir connecté le MZ TV à votre ordinateur, vous pourrez organiser votre MZ TV comme bon vous semble en effectuant des « copier/Coler » de vos fichiers Multimédia disponibles sur le périphérique source (*) vers des repertoires \MUSIC, \PHOTO, \VIDEO (ou autre) de votre MZ TV. Pour plus d'informations, veuillez vous reporter au chapitre - Questions/Réponses à la fin de ce manuel.

Note: La source peut être un disque interne ou externe ou autre (Internet, etc...) de votre ordinateur.

Une fois terminé, vous pourrez déconneter votre MZ TV.

Note: NE PAS DECONNECTER le MZ TV lors d'un transfert de fichier.

Si vous manquez à cette règle, vous risquez d'endommager le disque dur interne du MZ TV et annuler la garantie du constructeur. Pourdéconnecter votre MZ TV, vous devrez TOUJOURS « I'EJECTER » avant de le débrancher « à chaud » sous Windows et sur MAC (voir chapitre 7-2)

Les configurations logicielles minimum requises sont :

• Mac OS 9.2 ou supérieur
• Windows ME (Millenium Edition), Windows 2000, Windows XP ou Vista

Note : Si vous ordinateur est équipé d'une version antérieure de Windows ou de Mac OS, vous ne pourrez pas utiliser votre MZ TV avant d'avoir effectué une mise à niveau du système d'exploitation.

6. UTILISATION DE VOTRE MZ TV.

A la mise sous tension et après l'initialisation de votre MZ TV, le menu suivant s'affiche :

6.1) FONCTION " PHOTO"

A partir de la touche PHOTO de votre télécommande ou à partir du Menu principal, sélectionnez la première PHOTO à regarder et validez avec OK. Pressez sur les touches PREV/NEXT pour avancer ou reculer d'une page.

Suivant le mode de défilament choisi (voir chap. 4.1) dans le menu "REGLAGE GENERAL" les photos s'afficheront en séquence.

6.2) FONCTION "MUSIC"

Selectionnez la fonction MUSIC et validez avec OK. Les listes des fichiers SON disponibles sur votre MZ TV s'afficheront par pages. Pressez sur les touches NEXT / PREVIOUS pour avancer ou reculer d'une page.

Avec les touches jaunes de votre télécommande, surlignez le titre que vous désirez écouter, puis pressez sur la touche DROITE pour lancer la lecture, ou bien, pressez sur OK. L'écran ci-dessous s'afficher

• FONCTION DES TOUCHES DU BOITIER PENDANT LA LECTURE.

TOUCHES	FUNCTION
LECTURE	LECTURE/PAUSE
PREV	RETOURNE AU TITRE PRECEDENT
NEXT	PASSE AU TITRE SUIVANT
FF	PASSE LA LECTURE EN 2X, 4X, 6X, 8X
FR	PASSE LA LECTURE EN 2X, 4X, 6X, 8X
PAUSE	STOPPE LA LECTURE DU TITRE
VOLUME + et -	REGLE LE VOLUME DE 0 à 16

6.3) FONCTIONVIDEO

Selectionnez la fonction VIDEO et validez avec OK. Les fichiers VIDEO disponibles sur votre MZ TV s'afficheront par pages. Pressez sur les touches NEXT / PREV pour avancer ou reculer d'une page.

Avec les touches navigation, surlignez la video que vous désirez regarder, puis, valida avec OK pour la lancer.

TOUCHES	FUNCTION
LECTURE	LECTURE/PAUSE
PREV	RETOURNE AU FILM PRECEDENT
NEXT	PASSE AU FILM SUIVANT
FF	LECTURE EN AVANCE RAPIDE DANS LE FILM
FR	LECTURE EN RETOUR RAPIDE DANS LE FILM
PAUSE	STOPPE LA LECTURE DU FILM
VOLUME + et -	REGLE LE VOLUME DE 0 à 16

6.4) FONCTION FILE

Sélectionnez la fonction FILE et validez avec OK.

La liste des fichiers et des dossiers disponibles sur la racine (RACINE) de votre MZ TV s'affichera.

• Ouvrez le dossier désiré en vous déplaçant avec les touches HAUT et BAS, puis validez avec OK.
• Sélectionnez ensuite le fichier que vous désirez exécuter avec les touches HAUT et BAS, puis validez avec OK.

NOTE :

Si un fichier ne s'exécute pas, regardez le message affché au dessus de la barre d'etat qui vous en donnera la cause. L'affchage des icones (tableau ci-après) au début de chaque fichier vous donnera également une information sur le type de fichier et sur sa compatibilité avec le MZ TV.

	DOSSIERS PARENT
	SOUS DOSSIERS (CLIENTER POUR REMONTER AU PARENT)
MPG1	VIDEO MPEG1
MPG2	VIDEO MPEG2
MP4	AUDIO/VIDEO MPEG4
AVI	VIDEO AVI, DIVX
MP3	AUDIO MP3
WMA	AUDIO WMA
	FICHIERS DETECTES MAIS NON EXECUTABLES
?	FICHIERS INCONNUS
	IMAGE JPEG

6.5) MISE A JOUR DU LOGICIEL INTERNE DU MZ TV

1) Avant de lancer la mise à jour du logiciel interne (Firmware) de votre MZ TV, vous devrez télécharger le nouveau fichier bank30.rom disponible sur notre site Internet http://www.ciboxcorp.com/web/technique.htm
2) Ensuite, après avoir connecté le MZ TV sur votre ordinateur (chapitre 5.1), il vous suffira de recopier ce fichier dans le réseau principal (ou racine) du MZ TV.
3) Instantanément, le MZ TV détectera ce fichier et lancera automatiquement le procédé de mise à jour du firmware.
4) Sélectionnez OK pour validez, ou, NON pour annuler.
5) A la fin de la programmation, le MZ TV s'arrête automatique et vous pourrez le relancer en pressant sur le bouton MARCHE de votre MZ TV.

Note: Le MZ TV ne devra jamais été arrêté pendant cette procédure de mise à jour sous peine de rendre inutilisable votre MZ TV.

6.6) FORMATAGE DISQUE

Avant de vous est libre, Vote MZ TV est formé et préparé en usine. Vous n'avez donc rien à faire avant sa première utilisation. Cependant, si un problème quelconquese se produitait, il vous sera toujours possible de le reformater en utilisant les commandes Windows prévues à cet effet.

Notes: Il est impératif de formater le MZ en une seule partition et dans le format de système de fichier NTFS uniquement. Si un autre format est utilisé (HFS, etc...), votre disque ne sera pas reconnu.

Le MZ TV ne devra jamais été arrêté pendant cette procédure de formatage sous peine de détruire le disque dur de votre MZ TV. Il sera donc important de charger complètement la batterie avant de formater le disque si vous le faites d'un ordinateur portable.

7) DECONNEXION DU MZ TV

Veillez à ne pas déconneter votre MZ TV :

• lorsque vous ordinateur accede au disque de votre MZ TV.
• Lorsqueaucunfichier n'est en cours d'utilisation,ou bien quevoireMZTVest present sur le bureau de voircr ordinateur.

Si vous désirez déconneter votre MZ TV de votre ordinateur, suivez la procédure suivante sous peine de détruire la mémoire de stockage interne de votre MZ TV ou de perdre définitivement les données stockées dans celui-ci :

7.1) SOUS WINDOWS ME, 2000, XP ET VISTA

1. Localisez la flèche verte en bas et à droite de votre bureau Windows.

1. Cliquez avec le bouton droit de la souris sur la flèche verte. Le message «Retirer le périphérique en toute sécurité» apparaitra en bas à droite de votre écran.

1. Cliquez sur la commande « déconnecter ou ejecter le péripérisque » et Cliquez sur le péripérisque USB « Périphérique de stockage de masse USB » et Cliquez sur « Arrête ».
2. Sélectionnez le périhérique se référant au MZ TV (X :) que vous désirez déconnecter et cliquez sur "OK".
3. Suivez les instructions et cliquez de nouveau sur « OK » pour valider et pour déconnecter complètement le MZ TV.

7.2) SOUS MAC OS.

1. Demontez le volume de votre MZ TV en glissant son icône du bureau vers la poubelle. 13:40
2. A ce moment, vous pourrez déconnecter le cable USB du MZ TV.

Si vous débranchez le MZ TV sans suivre cette procédure, vous risquez de «planter» le MAC, de perdre des informations, mais,URTout d'endommager le disque interne de votre MZ TV.

Mon MZ TV se bloque à la mise en route ou bien en utilisation. Que puis je faire ?

• Parfois, lors de l'utilisation de votre MZ TV, les problèmes suivants peuvent survenir : - Le MZ TV affiche le message d'erreur Données corrompues à la mise en route. - Le MZ TV affiche l'écran de la mise en route « INITIALISATION » et reste bloqué ou bien se bloque pendant l'utilisation.

Pour solutionner votre problème, vous pouvez essayer de reformater le MZ TV.

Comment formater le MZ TV.

Il est important de formater le MZ TV en système de fichiers NTFS (voir note). Le gestionnaire de Windows XP vous permet de réaliser ce type de formatage.

Note : Dans le cas où le formatage du MZ TV est incorrect, le MZ TV affichera le message d'erreur Données corrompues à la mise en route.

Une fois formaté, vous devrez recreer vos repertoires ( \MUSIC, \VIDEO, \PHOTO, ...) et recopiez vos fichiers Multimédia sous ces repertoires.

Note : Il est important d'effectuer correctement la déconnexion du MZ TV. En effet, dans certains cas, une mauvaise déconnexion peut corrompre le disque dur interne de votre MZ TV et dans certains cas, il faudra le reformater. Pour éviter cela, veuillez vous reporter au chapitre de ce manuel « Déconnexion de votre MZ TV »

Mon MZ TV fonctionne t'il sous LINUX ?

Le MZ TV n'est pas supporté sous LINUX. Cependant, si le pilote de gestion de mémoire de masse sous USB est bien installé sur votre système LINUX, le MZ TV devrait fonctionner correctement. Cependant, le MZ TV ne supporte pas les fichierssons utilisés sous Linux au format OGG Vorbis.

Quel problème pours rais je rencontres si je connecte mon MZ TV sur un port USB 1.1 et non sur un port USB 2 ?

La seule dificulté que vous devriez rencontres est une vitesse de transfert lente de vos fichiers. En effet, la vitesse de transfert théorique sur un port USB 2 est de 480 Mb/Sec. Sur un port USB 1, elle est de 12 Mb/Sec, soit 40 fois plus lente.

Note : Notez que vous pourrez avoir également un problème de lenteur si le pilote de votre carte USB2 n'est pas correctement installé.

Comment puis-je charger mes fichiers multimédia sur mon MZ TV ?

Après avoir établi la connexion en USB du MZ TV sur votre Ordinateur, celui-ci « montera » sur le bureau de votre ordinateur et sera vu comme un disque dur standard.

Ensuite, vous pourrez organiser votre MZ TV comme bon vous semblera en effectuant des « copier/Coler » de vos titres disponibles sur le périphérique source vers les repertoires « \MUSIC, \VIDEO, \PHOTO ... » de votre MZ TV (la source peut être un disque interne ou externe de votre ordinateur ou autre (Internet, etc. ...). Vous pourrez également copier des fichiers autres. Cela vous permettra de garder une copie de sauvégarde de vos fichiers membres.

Où puis-je trouver les documentations et les logiciels duMZ TV ?

Cibox ne fournit pas de CD avec le MZ TV.

Les logiciels, les documentations utilisateurs sont disponibles sous le réseau FLTV du MZ TV et sont accessibles via l'interface USB de votre ordinateur MAC ou Windows.

Nous vous conseillons vivement de recopier le réseau FLTV vers le disque dur de votre ordinateur et ensuite d'effacer celui-ci de votre MZ TV afin de récapérer la place occupée par ces fichiers sur votre MZ TV.

9) SUPPORT TECHNIQUE CIBOX

Pour toute question d'ordre technique, vous pourrez contacter notre support technique sur notre site Internet (en Français) à l'adresse :

http://www.ciboxcorp.com/web/technique.htm
