| Type de produit | Système de gestion de carburant |
| Marque | VDO |
| Modèle | FUEL SYSTEMS V7.0 |
| Catégorie | Systèmes d'alimentation en carburant |
| Applications | Véhicules essence et diesel (Citroën, Skoda, VW, etc.) – consulter le tableau de compatibilité |
| Composants inclus | Pompe à carburant complète (FSU), pompe avec support (FPwSP), filtre, bride, jauge à levier/tubulaire (LTS/TTS), régulateur de pression (FPR) |
| Fonction principale | Alimentation en carburant du système d'injection avec pression et débit spécifiques, maintien de la pression résiduelle |
| Pression de service | Variable selon application : 1,2 à 4,3 bar (ex. T1: 3,5 bar pour FSU, 0,5 bar pour TDI) |
| Type de pompe | Pompe électrique immergée (dans le réservoir) avec ou sans cuve à turbulence |
| Type de jauge | Jauge à levier ou tubulaire à flotteur, résistance variable (validée pour indicateur électrique) |
| Alimentation électrique | 12 V (standard véhicule) |
| Matériaux | Métal (boîtier régulateur, bride), plastique (cuve, flotteur) |
| Garantie | Qualité premier équipement, pièces d'origine VDO |
| Entretien et nettoyage | Remplacement périodique du filtre à carburant ; vérification des connexions électriques et de l'étanchéité |
| Sécurité | Système de retenue de pression, protection moteur contre les impuretés (filtre), fonctionnement fiable même en conditions difficiles |
| Pièces détachées et réparabilité | Composants modulaires : pompe, filtre, jauge, régulateur disponibles séparément ; réparation aisée par un professionnel |
| Informations générales | Notice détaillée de 332 pages disponible en téléchargement gratuit sur notice-facile.com |
FOIRE AUX QUESTIONS - FUEL SYSTEMS V7.0 VDO
Quels types de véhicules sont compatibles avec le système VDO FUEL SYSTEMS V7.0 ?
Le système est compatible avec une large gamme de véhicules essence et diesel, notamment Citroën, Skoda, Volkswagen, etc. Consultez le tableau de compatibilité dans la notice pour vérifier votre modèle exact.
Quelle est la différence entre une pompe à carburant complète (FSU) et une pompe avec support (FPwSP) ?
Une FSU (Fuel Supply Unit) intègre pompe, cuve à turbulence et bride en un seul ensemble. Une FPwSP (Fuel Pump with Support) est une pompe montée sur un support spécifique, souvent utilisée dans les réservoirs en plastique.
Comment installer le régulateur de pression de carburant ?
Le régulateur se monte à l'extrémité de la rampe d'injection. Il maintient une pression constante (ex. 3,5 bar) et renvoie l'excédent au réservoir via un canal de retour. Respectez le couple de serrage indiqué.
Puis-je remplacer la jauge à carburant seule sans changer la pompe ?
Oui, les jauges (à levier ou tubulaires) sont vendues séparément sous les références LTS ou TTS. Assurez-vous de la compatibilité avec votre réservoir (forme, profondeur, résistance).
Que faire en cas de pression de carburant insuffisante ?
Vérifiez d'abord le filtre à carburant (colmatage). Si le filtre est propre, testez la pompe : elle doit fournir la pression spécifiée (voir notice). Un régulateur défectueux peut aussi être en cause.
Le système fonctionne-t-il avec du biodiesel ?
Certaines versions sont compatibles (voir code T6 dans la notice). Pour les véhicules non adaptés (T5), évitez le biodiesel pour garantir la longévité des composants.
Comment identifier la référence exacte de ma pompe VDO ?
La référence (ex. 228-230-004-001Z) se trouve dans le tableau de compatibilité en fonction du modèle, moteur, et période de fabrication. Vous pouvez aussi la lire sur l'ancienne pièce.
Y a-t-il un contact avertisseur pour niveau bas ?
Oui, certaines jauges intègrent un contact avertisseur pour signaler un niveau de réserve. Il est mentionné dans la notice comme 'contact avaleur' ou 'contact avertisseur'.
Puis-je utiliser un indicateur de niveau non-VDO avec cette jauge ?
Il est recommandé d'utiliser un indicateur VDO compatible, car la plage de résistance (ex. 0-90 ohms) est spécifique. Un indicateur tiers peut fausser la mesure.
Où télécharger la notice complète du FUEL SYSTEMS V7.0 ?
La notice de 332 pages est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.
Questions des utilisateurs sur FUEL SYSTEMS V7.0 VDO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Systèmes de gestion de carburant au format PDF gratuitement ! Retrouvez votre notice FUEL SYSTEMS V7.0 - VDO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FUEL SYSTEMS V7.0 de la marque VDO.

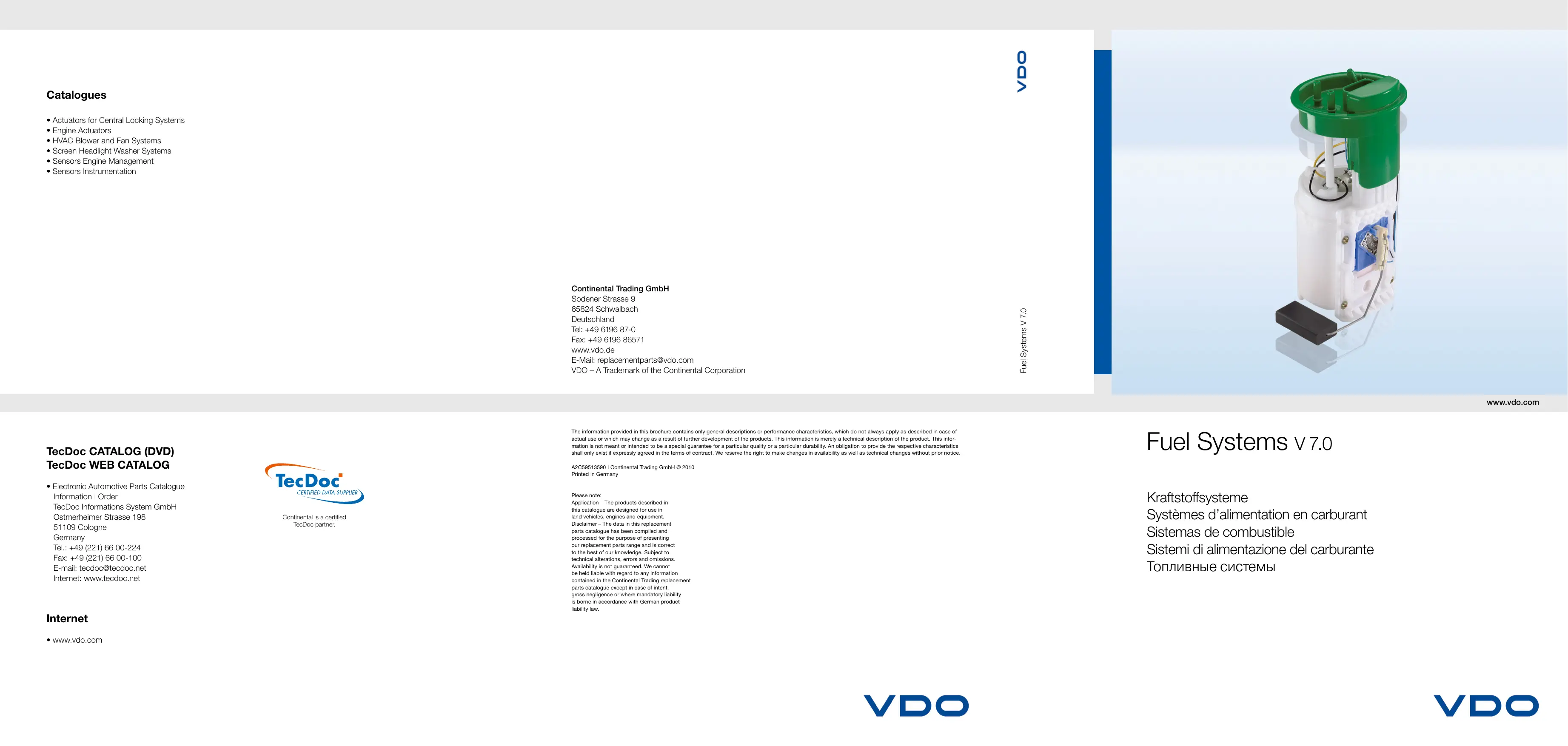

MODE D'EMPLOI FUEL SYSTEMS V7.0 VDO
Systèmes d'alimentation en carburant
Parallèlement à nos solutions particulières et multiples pour les constructeurs automobiles, nous offrons des solutions et des activités de service étendues pour l'Aftermarket (marché de pièces de rechange et d'accessoires). En font partie en particulier les pièces détachées qualitativement équivalentes que nous proposons avec le savoir et la compétence de longue durée d'un premier équipementier de série. La gamme étendue de fournitures, disponibles à brève échéance, de pièces détachées représente la précision de l'assemblage, un montage simple ainsi qu'une qualité constante. Ainsi les pièces détachées qualitativement équivalentes offrent des avantages nets de la même manière aux grossistes, aux garages et aux clients finaux.
Pour rouler sans mauvaises surprises
Il va de soi que la présence de carburant dans le réservoir est essentielle à la bonne marche du véhicule. Sans carburant, le moteur ne peut tout simplement pas fonctionner. Mais un réservoir plein de carburant ne sert à rien si l'alimentation du moteur n'est pas totalement fiable. Les systèmes haut de gamme VDO vous offrent cette garantie. Le fonctionnement des pompes au ralenti, la contamination du carburant ou la défaillance d'un circuit électrique peuvent provoquer la défaillance de certains composants, voire de l'ensemble du système. Les pièces d'origine VDO permettent un remplacement sans souci, avec un faible coût d'installation et une qualité irréprochable.
Pompes à carburant complètes
Les pompes et systèmes électriques d'alimentation en carburant de haute technologie installés dans le réservoir garantissent une alimentation moteur fiable et constante. Ces systèmes sont constitués d'une pompe interne au réservoir pour les moteurs à combustion, et d'un système à injection pour l'alimentation en essence ou diesel. Un système de retarreur permet de réacheminer le carburant inutilisé vers le réservoir.
Les principales fonctions sont les suivantes:
Alimentation en carburant du système d'injection spécifique ou centralisée, avec une pression et un débit spécifiques, après mise sous tension du circuit électrique du véhicule. Retention de la pression système dans la conduite d'alimentation, quelles que soient les conditions de fonctionnement.
Le système d'alimentation en carburant est généralement constitué d'une pompe à carburant (avec ou sans cuve à turbulence), d'un filtre et d'une bride, avec les raccords adéquats. Le système peut également être équipé d'une jauge à levier et utilisé avec une jauge tubulaire immergée.
Associées à un indicateur électrique, les jauges tubulaires permettent de mesurer le niveau de carburant.
Fonctionnement
Le liquide dont le niveau est mesuré contient un flotteur, qui monte/descend en fonction des variations de niveau. Des ressorts de contact reliés au flotteur glissent sur deux fils résistants parallèles au mouvement du flotteur, afin de générer une valeur de résistance proportionnelle au niveau de liquide. La valeur de la résistance est mesurée au moyen d'un indicateur électrique et affichée sous forme de niveau de carburant.
Le liquide contrôle atteint le conduit via un alésage de débordement. Par ce moyen, le débit entrant et sort, et la transmission des variations à court terme du niveau de liquide vers le flotteur se trouvant dans le conduit (par exemple dans un virage ou en cas de freinage) sont atténués. Sur certains émetteurs, la masse est reliée au blindage. Sur d'autres émetteurs, il n'y a pas de masse : la masse est dirigée vers une autre connexion.
Les jauges tubulaires peuvent également être munies d'un contact avertisseur permettant d'assurer une mesure continue et de signaler qu'un niveau de remplissage limite a été atteint (réservoir).
Les jauges sont utilisées pour mesurer le niveau de carburant dans le réseau (jauges à levier/jauges tubulaires) ; elles peuvent faire partie intégrante du système d'alimentation ou être installées séparation.
Associées à un indicateur électrique, les jaugeS à levier permettent de mesurer le niveau de carburant.
Fonctionnement
Le liquide dont le niveau est mesuré contient un flotteur, qui monte/descend en fonction des variations de niveau ; un levier permet d'actionner un ressort de porte-balais sur un bobinage à résistance ou une résistance en couche épaissie. Dans les deux cas, une adaptation aux caractéristiques du réservoir au lieu.
Une valeur de résistance correspondant au niveau de liquide est générée. La valeur de la résistance est mesurée au moyen d'un indicateur électrique et affichée sous forme de niveau de carburant. Sur certains émetteurs, la masse est reliée au blindage. Sur d'autres émetteurs, il n'y a pas de masse : la masse est dirigée vers une autre connexion.
Les jauges à levier peuvent également être munies d'un contact avaleur permettant d'assurer une mesure continue et de signaler qu'un niveau de remplissage limite a été atteint (réserve).
Pompes à carburant avec support
La pompe à carburant avec cuve à turbulence est un élément du système d'alimentation situé dans le réservoir. Les pompes à carburant avec cuve à turbulence sont équipées d'un contrôle.
Le filtre à carburant est une pièce importante du système d'alimentation en carburant car il permet de protéger le système d'alimentation et le moteur contre les dommages causés par les fines impuretés contenues dans le carburant. Selon le système installé, un ou plusieurs filtres peuvent avoir été posés parallèlement à la pompe à carburant ou au système d'alimentation.
Pompes à carburant seules
La pompe à carburant est un élément du système d'alimentation situé dans le réservoir. À l'intérieur du système, la pompe est parfois installée dans une cuve à turbulence. Les pompes à carburant sont parfois équipées d'un filtre.
Bombes de combustible
La quantité exacte de carburant est définie pour chaque état de fonctionnement du moteur. L'injecteur injecte précisément la quantité calculée d'essence et effectue le dosage, au moment donné, en amont de la vanne d'admission du cylindre, assurant ainsi une utilisation saine et efficace du carburant.
Régulateurs de pression de carburant
Le régulateur de pression de carburant est relié à l'extrémité de la conduite de distribution et permet demaintenir le niveau de pression du carburant. À l'intérieur du boîtier métallique du régulateur, se trouve une membrane à ressort permettant l'ouverture du canal d'écoulement inverse en cas de surpression. Ceci permet aux surplus de carburant de retourner dans le réservoir.
1.1 X, SX (40 kW | 1.1 Litre)
| 12.96 → 09.03 | HDZ (TU1M) | 228-230-004-001Z | FSU | T1: 1 | |
| 10.99 → 09.03 | HDZ (TU1M) | 228-230-004-004Z | FSU | T1: 1 | |
| 05.96 → 11.96 | HDZ (TU1M) | X10-745-003-007V | FSU | T1: 1,2 | |
| 05.96 → 09.03 | HDZ (TU1M) | X10-745-003-018V | LTS |
1.1 X, SX (44 kW | 1.1 Litre)
| 10.99 → 09.03 | HDZ (TU1M) | 228-230-004-004Z | FSU | T1: 1 | |
| 05.96 → 09.03 | HFX (TU1JP) | 228-230-004-005Z | FSU | T1: 3,5 | |
| 05.96 → 09.03 | HDZ (TU1M) | X10-745-003-007V | FSU | T1: 1,2 | |
| 05.96 → 09.03 | HDZ (TU1M), HFX (TU1JP) | X10-745-003-018V | LTS |
1.4 VTS (55 kW | 1.4 Litre)
| 12.96 → 09.99 | KFX (TU3JP), KFW (TU3JP) | 228-230-004-003Z | FSU | T1: 3,5 | |
| 10.99 → 06.03 | KFW (TU3JP), KFX (TU3JP) | 228-230-004-005Z | FSU | T1: 3,5 | |
| 05.96 → 11.96 | KFX (TU3JP), KFW (TU3JP) | X10-745-003-008V | FSU | T1: 3 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
Citroën
SAXO (S0, S1)
| 1.5 D (40 kW | 1.5 Litre) | |||||
| 09.96 → 09.03 | VJY (TUD5) | X10-745-003-018V | LTS | ||
| 1.5 D (42 kW | 1.5 Litre) | |||||
| 09.96 → 06.01 | VJZ (TUD5) | X10-745-003-018V | LTS | ||
| 1.6 VTL,VTR (65 kW | 1.6 Litre) | |||||
| 10.99 → 06.03 | NFZ (TU5JP) | 228-230-004-005Z | FSU | T1: 3,5 | |
| 05.96 → 06.03 | NFZ (TU5JP) | X10-745-003-008V | FSU | T1: 3 | |
| 1.6 VTS (87 kW | 1.6 Litre) | |||||
| 06.96 → 09.99 | NFX (TU5JP4) | 228-230-004-005Z | FSU | T1: 3,5 | |
| 06.96 → 09.03 | NFX (TU5JP4) | X10-745-003-008V | FSU | T1: 3 | |
XANTIA (X1)
| 1.6 i (65 kW | 1.6 Litre) | |||||
| 03.93 → 01.98 | BFZ (XU5JP) | X10-745-003-004V | FSU | T1: 3 | |
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 04.97 → 01.98 | LFX (XU7JB) | 228-222-008-006Z | FSU | T1: 3 | |
| 1.8 i (74 kW | 1.8 Litre) | |||||
| 03.93 → 01.98 | LFZ (XU7JP) | X10-745-003-004V | FSU | T1: 3 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 06.95 → 01.98 | LFY (XU7JP4) | X10-745-003-004V | FSU | T1: 3 | |
| 1.9 D (51 kW | 1.9 Litre) | |||||
| 11.97 → 01.98 | D9B (XUD9A/L) | 221-824-070-006Z | LTS | ||
| 06.94 → 10.97 | D9B (XUD9A/L) | X10-745-003-005V | LTS | ||
| 1.9 SD (55 kW | 1.9 Litre) | |||||
| 11.97 → 01.98 | DHW (XUD9SD) | 221-824-070-006Z | LTS | ||
| 02.96 → 10.97 | DHW (XUD9SD) | X10-745-003-005V | LTS | ||
| 1.9 Turbo D (66 kW | 1.9 Litre) | |||||
| 11.97 → 01.98 | DHX (XUD9TF/BTF) | 221-824-070-006Z | LTS | ||
| 10.94 → 10.97 | DHX (XUD9TF/BTF) | X10-745-003-005V | LTS | ||
| 2.0 i (89 kW | 2.0 Litre) | |||||
| 02.97 → 01.98 | RFX (XU10J2C) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 03.93 → 01.97 | RFX (XU10J2C) | X10-745-003-004V | FSU | T1: 3 | |
| 2.0 i 16V (110 kW | 2.0 Litre) | |||||
| 01.97 → 01.98 | RFT (XU10J4/Z) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 06.94 → 01.97 | RFT (XU10J4/Z) | X10-745-003-004V | FSU | T1: 3 | |
| 2.0 i 16V (112 kW | 2.0 Litre) | |||||
| 03.93 → 01.98 | RFY (XU10J4/Z) | X10-745-003-004V | FSU | T1: 3 | |
| 2.0 i 16V (97 kW | 2.0 Litre) | |||||
| 02.97 → 01.98 | RFV (XU10J4R) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 06.95 → 01.97 | RFV (XU10J4R) | X10-745-003-004V | FSU | T1: 3 | |
| 2.0 Turbo (108 kW | 2.0 Litre) | |||||
| 01.97 → 01.98 | RGX (XU10J2TE) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 06.95 → 01.97 | RGX (XU10J2TE) | X10-745-003-004V | FSU | T1: 3 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
Citroën
XANTIA (X1)
| 2.1 Turbo D 12V (80 kW | 2.1 Litre) | |||||
| 11.97 → 01.98 | P8C (XUD11BTE) | 221-824-070-006Z | LTS | ||
| 06.95 → 10.97 | P8C (XUD11BTE) | X10-745-003-005V | LTS | ||
| 3.0 i 24V (140 kW | 3.0 Litre) | |||||
| 01.97 → 01.98 | XFZ (ES9J4) | X10-745-003-004V | FSU | T1: 3 | |
XANTIA Break (X1)
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 11.97 → 01.98 | LFX (XU7JB) | 228-222-008-006Z | FSU | T1: 3 | |
| 1.8 i (74 kW | 1.8 Litre) | |||||
| 11.97 → 01.98 | LFZ (XU7JP) | 228-222-008-006Z | FSU | T1: 3 | |
| 1.9 SD (55 kW | 1.9 Litre) | |||||
| 04.97 → 01.98 | DHW (XUD9SD) | 221-824-070-006Z | LTS | ||
| 04.97 → 01.98 | DHW (XUD9SD) | X10-745-003-005V | LTS | ||
| 1.9 Turbo D (66 kW | 1.9 Litre) | |||||
| 06.95 → 01.98 | DHX (XUD9TF/BTF), D8B (XUD9TF), DYH (XUD9TE/Y) | 221-824-070-006Z | LTS | ||
| 2.0 i (89 kW | 2.0 Litre) | |||||
| 02.97 → 01.98 | RFX (XU10J2C) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.0 i 16V (97 kW | 2.0 Litre) | |||||
| 02.97 → 01.98 | RFV (XU10J4R) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.0 Turbo (108 kW | 2.0 Litre) | |||||
| 06.95 → 01.98 | RGX (XU10J2TE) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.1 Turbo D 12V (80 kW | 2.1 Litre) | |||||
| 06.96 → 01.98 | P8C (XUD11BTE) | 221-824-070-006Z | LTS | ||
| 06.96 → 01.98 | P8C (XUD11BTE) | X10-745-003-005V | LTS | ||
XANTIA (X2)
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 01.98 → 04.03 | LFX (XU7JB) | 228-222-008-006Z | FSU | T1: 3 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 01.98 → 04.03 | LFY (XU7JP4) | 228-222-008-006Z | FSU | T1: 3 | |
| 1.9 SD (55 kW | 1.9 Litre) | |||||
| 01.98 → 04.03 | DHW | 221-824-070-006Z | LTS | ||
| 1.9 Turbo D (66 kW | 1.9 Litre) | |||||
| 01.98 → 04.03 | DHX | 221-824-070-006Z | LTS | ||
| 01.98 → 04.03 | DHX (XUD9TF/BTF) | X10-745-003-005V | LTS | ||
| 2.0 HDI 109 (80 kW | 2.0 Litre) | |||||
| 02.99 → 04.03 | RHZ | 221-824-070-006Z | LTS | ||
| 02.99 → 04.03 | RHZ (DW10ATED) | X10-745-003-005V | LTS | ||
| 2.0 i (89 kW | 2.0 Litre) | |||||
| 01.98 → 04.03 | RFX (XU10J2C) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
Citroën
XANTIA (X2)
| 2.0 i 16V (97 kW | 2.0 Litre) | |||||
| 01.98 → 04.03 | RFV (XU10J4R) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.1 Turbo D 12V (80 kW | 2.1 Litre) | |||||
| 01.98 → 02.99 | P8C | 221-824-070-006Z | LTS | ||
| 01.98 → 02.99 | P8C (XUD11BTE) | X10-745-003-005V | LTS | ||
XANTIA Break (X2)
| 1.9 SD (55 kW | 1.9 Litre) | |||||
| 01.98 → 04.03 | DHW (XUD9SD) | 221-824-070-006Z | LTS | ||
| 01.98 → 04.03 | DHW (XUD9SD) | X10-745-003-005V | LTS | ||
| 1.9 Turbo D (66 kW | 1.9 Litre) | |||||
| 01.98 → 04.03 | DHX (XUD9TF/BTF) | 221-824-070-006Z | LTS | ||
| 01.98 → 04.03 | DHX (XUD9TF/BTF) | X10-745-003-005V | LTS | ||
| 2.0 HDI 109 (80 kW | 2.0 Litre) | |||||
| 02.99 → 04.03 | RHZ (DW10ATED) | X10-745-003-005V | LTS | ||
| 2.0 i (89 kW | 2.0 Litre) | |||||
| 01.98 → 04.03 | RFX (XU10J2C) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.0 i 16V (97 kW | 2.0 Litre) | |||||
| 01.98 → 04.03 | RFV (XU10J4R) | 228-222-008-014Z | FSU | T1: 3,5 | |
| 2.1 Turbo D 12V (80 kW | 2.1 Litre) | |||||
| 01.98 → 02.99 | P8C (XUD11BTE) | 221-824-070-006Z | LTS | ||
| 01.98 → 02.99 | P8C (XUD11BTE) | X10-745-003-005V | LTS | ||
XM (Y3)
| 2.1 D 12V (60 kW | 2.1 Litre) | |||||
| 05.89 → 06.94 | P9A (XUD11A) | X10-745-003-002V | LTS | ||
| 2.1 TD 12V (80 kW | 2.1 Litre) | |||||
| 05.89 → 06.94 | P8A (XUD11ATE) | X10-745-003-002V | LTS | ||
| 05.89 → 06.94 | P8A (XUD11ATE) | X10-745-003-006V | LTS | T37 | |
XM Break (Y3)
| 2.1 D 12V (60 kW | 2.1 Litre) | |||||
| 11.91 → 04.94 | P9A (XUD11A) | X10-745-003-002V | LTS | ||
| 2.1 TD 12V (80 kW | 2.1 Litre) | |||||
| 11.91 → 04.94 | P8A (XUD11ATE) | X10-745-003-002V | LTS | ||
| 11.91 → 04.94 | P8A (XUD11ATE) | X10-745-003-006V | LTS | T37 | |
XM (Y4)
| 2.1 TD 12V (80 kW | 2.1 Litre) | |||||
| 05.94 → 10.00 | P8A (XUD11ATE) | X10-745-003-002V | LTS | ||
| 05.94 → 10.00 | P8A (XUD11ATE) | X10-745-003-006V | LTS | T37 | |
| 2.5 TD (95 kW | 2.5 Litre) | |||||
| 05.94 → 10.00 | THY (DK5ATE) | X10-745-003-002V | LTS | ||
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
XM Break (Y4)
| 2.1 D12 (60 kW | 2.1 Litre) | |||||
| 07.94 → 06.96 | P9A (XUD11A) | X10-745-003-002V | LTS | ||
| 2.5 TD (95 kW | 2.5 Litre) | |||||
| 05.94 → 10.00 | THY (DK5ATE) | X10-745-003-002V | LTS | ||
XSARA (N1)
| 1.4 i (55 kW | 1.4 Litre) | |||||
| 09.00 → 03.05 | KFW (TU3JP) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.6 16V (80 kW | 1.6 Litre) | |||||
| 09.00 → 03.05 | NFU (TU5JP4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.6 i (65 kW | 1.6 Litre) | |||||
| 04.97 → 09.00 | NFZ (TU5JP) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 09.00 → 09.00 | NFU (TU5JP4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 04.97 → 09.00 | LFY (XU7JP4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i Aut. (74 kW | 1.8 Litre) | |||||
| 04.97 → 09.00 | LFZ (XU7JP) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 16V (100 kW | 2.0 Litre) | |||||
| 09.00 → 03.05 | RFN (EW10J4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 16V (120 kW | 2.0 Litre) | |||||
| 09.00 → 09.00 | RFS (XU10J4RS) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 16V (97 kW | 2.0 Litre) | |||||
| 07.98 → 09.00 | RFV (XU10J4R) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 HDi 109 (80 kW | 2.0 Litre) | |||||
| 05.01 → 08.01 | RHZ (DW10ATED) | 228-222-012-006Z | FSU | T1: 3,2 | |
| 08.01 → 03.05 | RHZ (DW10ATED) | 228-222-012-007Z | FSU | T1: 3,2 | |
| 2.0 HDi 90 (66 kW | 2.0 Litre) | |||||
| 02.99 → 08.00 | RHY (DW10TD) | 228-222-012-005Z | FSU | T1: 3,2 | |
| 09.00 → 03.05 | RHY (DW10TD) | 228-222-012-007Z | FSU | T1: 3,2 | |
XSARA Break (N2)
| 1.4 i (55 kW | 1.4 Litre) | |||||
| 05.98 → 08.05 | KFX (TU3JP), KFW (TU3JP) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 10.97 → 09.00 | LFX (XU7JB) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 10.97 → 09.00 | LFY (XU7JP4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i Aut. (74 kW | 1.8 Litre) | |||||
| 10.97 → 09.00 | LFZ (XU7JP) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 HDi 109 (80 kW | 2.0 Litre) | |||||
| 08.01 → 08.05 | RHZ (DW10ATED) | 228-222-012-007Z | FSU | T1: 3,2 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
Citroën
XSARA Break (N2)
| 2.0 HDI 90 (66 kW | 2.0 Litre) | |||||
| 02.99 → 08.00 | RHY (DW10TD) | 228-222-012-005Z | FSU | T1: 3,2 | |
| 09.00 → 08.05 | RHY (DW10TD) | 228-222-012-007Z | FSU | T1: 3,2 | |
XSARA Coupé (N0)
| 1.8 i (66 kW | 1.8 Litre) | |||||
| 02.98 → 09.00 | LFX (XU7JB) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 02.98 → 09.00 | LPY (XU7JP4) | 228-222-008-011Z | FSU | T1: 3,5 | |
| 2.0 HDI 90 (66 kW | 2.0 Litre) | |||||
| 09.00 → 03.05 | RHY (DW10TD) | 228-222-012-007Z | FSU | T1: 3,2 | |
XSARA PICASSO (N68)
| 1.6 (65 kW | 1.6 Litre) | |||||
| 06.00 → | NFZ (TU5JP) | X10-745-003-012V | FSU | T1: 3,6 | |
| 1.6 (70 kW | 1.6 Litre) | |||||
| 09.00 → | X10-745-003-012V | FSU | T1: 3,6 | ||
| 1.8 16V (85 kW | 1.8 Litre) | |||||
| 02.00 → | LFY (XU7JP4), 6FZ (EW7J4) | X10-745-003-012V | FSU | T1: 3,6 | |
| 2.0 16V (100 kW | 2.0 Litre) | |||||
| 01.03 → | RFN (EW10J4) | X10-745-003-012V | FSU | T1: 3,6 | |
| 2.0 HDi (66 kW | 2.0 Litre) | |||||
| 09.00 → | RHY (DW10TD) | 228-222-012-007Z | FSU | T1: 3,2; T41 | |
| 12.99 → | RHY (DW10TD) | X10-745-003-010V | FSU | T1: 2,6 | |
ZX (N2)
| 1.4 i (55 kW | 1.4 Litre) | |||||
| 05.96 → 06.97 | KDX (TU3M/Z), KFX (TU3JP) | 228-222-008-001Z | FSU | T1: 1 | |
| 1.6 i (65 kW | 1.6 Litre) | |||||
| 05.96 → 06.97 | BFZ (XU5JP) | 228-222-008-002Z | FSU | T1: 3 | |
| 03.91 → 06.97 | BDY | X10-736-002-006 | FP | T1: 3,5 | |
| 1.8 i (74 kW | 1.8 Litre) | |||||
| 05.96 → 06.97 | LFZ (XU7JP) | 228-222-008-002Z | FSU | T1: 3 | |
| 1.9 i (88 kW | 1.9 Litre) | |||||
| 05.96 → 06.97 | DKZ (XU9JA) | 228-222-008-002Z | FSU | T1: 3 | |
| 03.91 → 12.96 | DKZ (XU9JA) | X10-736-002-006 | FP | T1: 3,5 | |
| 2.0 i (89 kW | 2.0 Litre) | |||||
| 05.96 → 06.97 | RFX (XU10J2C) | 228-222-008-002Z | FSU | T1: 3 | |
| 2.0 i 16V (110 kW | 2.0 Litre) | |||||
| 06.94 → 06.97 | RFT (XU10J4/Z) | X10-736-002-006 | FP | T1: 3,5 | |
| 2.0 i 16V (112 kW | 2.0 Litre) | |||||
| 07.92 → 10.94 | RFY (XU10J4/Z), RFT (XU10J4/Z) | X10-736-002-006 | FP | T1: 3,5 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
| 2.0 i 16V (120 kW l 2.0 Litre) | |||||
| 05.96 → 06.97 | RFS (XU10J4RS) | 228-222-008-002Z | FSU | T1: 3 | |
| 05.96 → 06.97 | RFS (XU10J4RS) | X10-736-002-006 | FP | T1: 3,5 | |
ZX break (N2)
| 1.4 i (55 kW | 1.4 Litre) | |||||
| 06.96 → 10.97 | KDY (TU3M), KFX (TU3JP) | 228-222-008-001Z | FSU | T1: 1 | |
| 06.96 → 10.97 | KFX (TU3JP) | 228-222-008-002Z | FSU | T1: 3 | |
| 1.6 i (65 kW | 1.6 Litre) | |||||
| 06.96 → 10.97 | BDY (XU5M) | 228-222-008-001Z | FSU | T1: 1 | |
| 06.96 → 10.97 | BFZ (XU5JP) | 228-222-008-002Z | FSU | T1: 3 | |
| 10.93 → 10.97 | BDY | X10-736-002-006 | FP | T1: 3,5 | |
| 1.8 i (74 kW | 1.8 Litre) | |||||
| 06.96 → 10.97 | LFZ (XU7JP) | 228-222-008-002Z | FSU | T1: 3 | |
| 10.93 → 10.97 | LFZ (XU7JP) | X10-736-002-006 | FP | T1: 3,5 | |
| 1.8 i 16V (81 kW | 1.8 Litre) | |||||
| 06.96 → 02.98 | LFY (XU7JP4) | 228-222-008-002Z | FSU | T1: 3 | |
Leganza (KLAV)
| 2.0 16V (98 kW | 2.0 Litre) | |||||
| 06.97 → 12.02 | X 20 SED | X10-740-002-002 | FPR | ||
NEXIA (KLETN)
| 1.5 16V (66 kW | 1.5 Litre) | |||||
| 02.95 → 08.97 | A15MF | X10-740-002-005 | FPR | ||
ACCORD V Coupe (CD7, CD9)
| 2.2 i ES (110 kW l 2.2 Litre) | |||||
| 09.93 → 02.98 | F22B5 | X10-240-016-001 | FP | T1: 3,8 | |
LEGEND II Coupe (KA8)
| 3.2 i 24V (151 kW l 3.2 Litre) | |||||
| 01.91 → 02.96 | C32A2 | X10-240-016-001 | FP | T1: 3,8 | |
ACCENT (X-3)
| 1.5 i 12V (65 kW | 1.5 Litre) | |||||
| 10.94 → 01.00 | G4EK | X10-240-016-001 | FP | T1: 3,8 | |
| 1.5 i 16V (73 kW | 1.5 Litre) | |||||
| 12.95 → 01.00 | G4ER | X10-240-016-001 | FP | T1: 3,8 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
ACCENT Saloon (X-3)
| 1.5 i 12V (65 kW l 1.5 Litre) | |||||
| 10.94 → 01.00 | G4EK | X10-240-016-001 | FP | T1: 3,8 | |
| 1.5 i 16V (73 kW l 1.5 Litre) | |||||
| 10.95 → 01.00 | G4ER | X10-240-016-001 | FP | T1: 3,8 | |
COUPE (RD)
| 2.0 16V (102 kW l 2.0 Litre) | |||||
| 08.96 → 04.02 | G4GF | X10-240-016-001 | FP | T1: 3,8 | |
LANTRA I (J-1)
| 1.6 i.e. 16V (78 kW l 1.6 Litre) | |||||
| 10.90 → 11.95 | G4CR | X10-240-016-001 | FP | T1: 3,8 | |
| 1.6 i.e. 16V (84 kW l 1.6 Litre) | |||||
| 10.90 → 11.95 | G4CR | X10-240-016-001 | FP | T1: 3,8 | |
| 1.8 i.e. 16V (93 kW l 1.8 Litre) | |||||
| 10.90 → 11.95 | G4CN | X10-240-016-001 | FP | T1: 3,8 | |
SONATA II (Y-3)
| 2.0 i 16V (102 kW | 2.0 Litre) | |||||
| 05.93 → 06.98 | G4CP-D | X10-240-016-001 | FP | T1: 3,8 | |
| 2.0 i 16V (92 kW | 2.0 Litre) | |||||
| 06.96 → 06.98 | G4CP-DM | X10-240-016-001 | FP | T1: 3,8 | |
| 3.0 i V6 (107 kW | 3.0 Litre) | |||||
| 05.93 → 06.98 | G6AT | X10-240-016-001 | FP | T1: 3,8 | |
DEDRA (835)
| 1.6 16V (835El) (76 kW | 1.6 Litre) | |||||
| 01.96 → 07.99 | 182 A4.000 | X10-745-004-007V | FSU | T1: 3,5 | |
| 2.0 HF Integrale (835AP) (124 kW | 2.0 Litre) | |||||
| 11.90 → 07.94 | 835 A7.046 | -257893 | X10-736-002-007 | FP | T1: 3,5 |
| 2.0 i.e. Turbo (835AR) (119 kW | 2.0 Litre) | |||||
| 04.91 → 07.99 | 835 A8.046 | X10-736-002-007 | FP | T1: 3,5 | |
| 2.0 i.e. Turbo Integrale (835AO) (121 kW | 2.0 Litre) | |||||
| 05.90 → 07.94 | 835 A7.000 | X10-736-002-007 | FP | T1: 3,5 | |
| 2.0 Turbo (835AQ) (130 kW | 2.0 Litre) | |||||
| 11.90 → 06.94 | 835 A8.000 | -277902 | X10-736-002-007 | FP | T1: 3,5 |
DEDRA SW (835)
| 1.6 16V (835El) (76 kW l 1.6 Litre) | |||||
| 01.96 → 07.99 | 182 A4.000 | X10-745-004-007V | FSU | T1: 3,5 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
DELTA II (836)
| 1.6 i.e. (836AP) (66 kW | 1.6 Litre) | |||||
| 02.98 → 08.99 | 182 A6.000 | X10-745-004-006V | FSU | T1: 3,5 | |
| 1.6 i.e. 16V (836AO) (76 kW | 1.6 Litre) | |||||
| 02.98 → 08.99 | 182 A4.000 | X10-745-004-006V | FSU | T1: 3,5 | |
| 1.8 i.e. 16V GT (836AR) (96 kW | 1.8 Litre) | |||||
| 02.98 → 08.99 | 183 A1.000 | X10-745-004-007V | FSU | T1: 3,5 | |
Y (840A)
| 1.2 16V (840AD) (63 kW | 1.2 Litre) | |||||
| 04.97 → 09.03 | 176 B9.000 | X10-745-004-002V | FSU | T1: 3,1 | |
| 1.4 12V (840AB) (59 kW | 1.4 Litre) | |||||
| 10.96 → 09.03 | 840 A2.000 | X10-745-004-003V | FSU | T1: 1,2 | |
| 1.4 12V (840AC) (55 kW | 1.4 Litre) | |||||
| 03.96 → 09.03 | 840 A4.000 | X10-745-004-003V | FSU | T1: 1,2 | |
ZETA (220)
| 2.0 JTD (220AN5) (80 kW I 2.0 Litre) | |||||
| 06.01 → 09.02 | RHW, RHZ | 228-222-015-009Z | FSU | T1: 3,2 | |
DEFENDER Station Wagon (LD)
| 3.9 V8 (136 kW | 3.9 Litre) | |||||
| 11.98 → | X10-736-002-010 | FSU | T1: 0,14; T2: 82 | ||
| 11.98 → | X10-736-002-011 | FSU | T1: 0,14; T2: 68 | ||
DISCOVERY II (LJ, LT)
| 2.0 16 V (99 kW | 2.0 Litre) | |||||
| 06.94 → | X10-736-002-016 | FSU | T1: 3,5 | ||
| 2.5 TDI (83 kW | 2.5 Litre) | |||||
| 08.96 → | 17 L, 19 L, 12 L, 21 L | FA393361→WA799999 | 221-824-055-001Z | LTS | |
| 2.5 TDI (90 kW | 2.5 Litre) | |||||
| 10.95 → | 19 L, 22 L | KA034314→ | 221-824-055-001Z | LTS | |
| 3.9 V8 (134 kW | 3.9 Litre) | |||||
| 06.94 → 11.98 | 35 D, 36 D | X10-736-002-016 | FSU | T1: 3,5 | |
| 4.0 V8 (136 kW | 4.0 Litre) | |||||
| 11.98 → | X10-736-002-016 | FSU | T1: 3,5 | ||
FREELANDER (LN)
| 1.8 16V (86 kW l 1.8 Litre) | |||||
| 11.00 → | 18 K4F | 1A000001→ | 228-232-003-001Z | FSU | T1: 4,3 |
| 31 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
FREELANDER (LN)
| 1.8 16V (86 kW | 1.8 Litre) | |||||
| 11.00 → | 18 K4F | →YA999999 | 228-232-003-002Z | FSU | T1: 4,3 |
| 1.8 i 16V (88 kW | 1.8 Litre) | |||||
| 02.98 → 11.00 | →YA999999 | 228-232-003-002Z | FSU | T1: 4,3 | |
FREELANDER Soft Top
| 1.8 i 16V (88 kW l 1.8 Litre) | |||||
| 02.98 → | 18 K4F | →YA999999 | 228-232-003-002Z | FSU | T1: 4,3 |
1.1 i (40 kW | 1.1 Litre)
| 01.97 → 12.97 | HDY (TU1M) | →O 07328 | X10-745-003-007V | FSU | T1: 1,2 |
| 01.97 → 11.01 | HDY (TU1M) | X10-745-003-017V | LTS | ||
| 11.01 → | HDY (TU1M) | X10-745-003-018V | LTS |
1.1 i (44 kW | 1.1 Litre)
| 01.98 → | HDZ (TU1M), HFX (TU1JP) | O 07973→ →O 08364 | 228-230-004-001Z | FSU | T1: 1 |
| 10.99 → | HDZ (TU1M) | O 08365→ →O 08791 | 228-230-004-004Z | FSU | T1: 1 |
| 05.96 → 12.97 | HDZ (TU1M) | →O 07328 | X10-745-003-007V | FSU | T1: 1,2 |
| 05.96 → 11.01 | HDZ (TU1M), HFX (TU1JP) | X10-745-003-017V | LTS | ||
| 11.01 → | HDZ (TU1M), HFX (TU1JP) | X10-745-003-018V | LTS |
1.4 i (55 kW | 1.4 Litre)
1.6 S16 (87 kW | 1.6 Litre)
| 12.96 → | NFX (TU5J4) | →O 08364 | 228-230-004-003Z | FSU | T1: 3,5 |
| 10.99 → | NFX (TU5JP) | O 08365→ | 228-230-004-005Z | FSU | T1: 3,5; T14: CEE2000 |
| 05.96 → 11.01 | NFX (TU5J4) | X10-745-003-017V | LTS | ||
| 11.01 → | NFX (TU5J4) | X10-745-003-018V | LTS |
205 I (741a/c)
1.0 (33 kW | 1.0 Litre)
| 02.83 → 10.87 | 108C (XV8) | X10-745-003-001V | TTS | ||
| 1.1 (36 kW | 1.1 Litre) | |||||
| 02.83 → 10.87 | 109N (XW7) | X10-745-003-001V | TTS | ||
| 1.1 (37 kW | 1.1 Litre) | |||||
| 02.83 → 10.87 | 109F (XW7) | X10-745-003-001V | TTS | ||
| 31 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
205 I (741A/C)
| 1.3 (47 kW | 1.3 Litre) | |||||
| 02.84 → 10.87 | G1A | X10-745-003-001V | TTS | ||
| 1.4 (44 kW | 1.4 Litre) | |||||
| 02.83 → 10.87 | 150D (XY7), 150G (XY7) | X10-745-003-001V | TTS | ||
| 1.4 (53 kW | 1.4 Litre) | |||||
| 02.83 → 10.87 | 150 (XY6B) | X10-745-003-001V | TTS | ||
| 1.4 (58 kW | 1.4 Litre) | |||||
| 10.85 → 10.87 | 150H (XY8) | X10-745-003-001V | TTS | ||
| 1.4 (59 kW | 1.4 Litre) | |||||
| 02.83 → 10.87 | 150B (XY8) | X10-745-003-001V | TTS | ||
| 1.5 (63 kW | 1.5 Litre) | |||||
| 02.84 → 10.87 | X10-745-003-001V | TTS | |||
| 1.6 (53 kW | 1.6 Litre) | |||||
| 03.87 → 10.87 | B1E (XU51C) | X10-745-003-001V | TTS | ||
| 1.6 (55 kW | 1.6 Litre) | |||||
| 08.86 → 10.87 | B1A (XU51C) | X10-745-003-001V | TTS | ||
| 08.86 → 10.87 | BAZ (XU5CP) | X10-745-003-001V | TTS | ||
| 1.6 GTI (76 kW | 1.6 Litre) | |||||
| 12.84 → 10.87 | 180A (XU5J) | X10-745-003-001V | TTS | ||
| 1.7 Diesel (44 kW | 1.7 Litre) | |||||
| 08.83 → 10.87 | 161A (XUD7) | X10-745-003-001V | TTS | ||
| 1.9 GTI (75 kW | 1.9 Litre) | |||||
| 03.87 → 10.87 | DFZ (XU9J1) | X10-745-003-001V | TTS | ||
| 1.9 GTI (94 kW | 1.9 Litre) | |||||
| 10.86 → 10.87 | D6B (XU9JA (ohne KAT)) | X10-745-003-001V | TTS | ||
205 II (20A/C)
| 1.1 (40 kW | 1.1 Litre) | |||||
| 10.87 → 10.90 | H1B (TU1) | X10-736-002-003 | FP | T1: 0,14 | |
| 1.4 CAT (44 kW | 1.4 Litre) | |||||
| 08.87 → 09.93 | KAY (TU3CP) | X10-736-002-003 | FP | T1: 0,14 | |
| 1.4 (44 kW | 1.4 Litre) | |||||
| 10.87 → 05.89 | 150D (XY7), 150G (XY7) | X10-736-002-003 | FP | T1: 0,14 | |
| 1.4 (55 kW | 1.4 Litre) | |||||
| 07.88 → 09.98 | KDY (TU3M), KDZ (TU3M), KFX (TU3JP) | X10-736-002-003 | FP | T1: 0,14 | |
1.6 (75 kW | 1.6 Litre)
| 11.00 → | AVU, BFQ | 221-824-068-043Z | LTS | ||
| 11.00 → | AVU, BFQ | X10-740-002-003 | FPR | ||
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
OCTAVIA (1U2)
| 1.8 (92 kW | 1.8 Litre) | |||||
| 09.96 → | AGN | 221-824-068-043Z | LTS | ||
| 09.96 → | AGN | 405-058-005-011Z | FSU | T1: 3 | |
| 09.96 → | AGN | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 09.96 → | AGN | X10-740-002-003 | FPR | ||
| 1.8 T (110 kW | 1.8 Litre) | |||||
| 08.97 → | AGU, ARX, ARZ, AUM | 221-824-068-043Z | LTS | ||
| 08.97 → | ARZ, AGU, ARX, AUM | 405-058-005-011Z | FSU | T1: 3 | |
| 08.97 → | ARZ, AGU, ARX, AUM | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 08.97 → | ARZ, AGU, ARX, AUM | X10-740-002-003 | FPR | ||
| 1.8 T 4x4 (110 kW | 1.8 Litre) | |||||
| 05.01 → | AGU, ARX, AUM | 221-824-068-043Z | LTS | ||
| 05.01 → | AGU, AUM, ARX | X10-740-002-003 | FPR | ||
| 1.9 SDI (50 kW | 1.9 Litre) | |||||
| 06.97 → | AGP, AQM | 221-824-068-043Z | LTS | ||
| 1.9 TDI (66 kW | 1.9 Litre) | |||||
| 09.96 → | AGR, ALH | 221-824-068-043Z | LTS | ||
| 1.9 TDI (74 kW | 1.9 Litre) | |||||
| 10.05 → | AXR | 221-824-068-043Z | LTS | ||
| 1.9 TDI (81 kW | 1.9 Litre) | |||||
| 08.97 → | AHF, ASV | 221-824-068-043Z | LTS | ||
| 1.9 TDI (96 kW | 1.9 Litre) | |||||
| 01.03 → | ASZ | 220-212-001-001Z | FSU | T1: 0,5 | |
| 01.03 → | ASZ | 221-824-068-043Z | LTS | ||
| 2.0 (85 kW | 2.0 Litre) | |||||
| 04.99 → | AEG, APK, AQY, AZH | 221-824-068-043Z | LTS | ||
| 04.99 → | AQY, APK, AZH, AEG | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 04.99 → | AQY, APK, AZH, AEG | X10-740-002-003 | FPR | ||
| RS 1.8 T (132 kW | 1.8 Litre) | |||||
| 05.01 → | AUQ | 221-824-068-043Z | LTS | ||
| 05.01 → | AUQ | X10-740-002-003 | FPR | ||
OCTAVIA Combi (1U5)
| 1.4 16V (55 kW | 1.4 Litre) | |||||
| 08.00 → | AXP, BCA | 221-824-068-043Z | LTS | ||
| 1.6 (55 kW | 1.6 Litre) | |||||
| 07.98 → | AEE | 221-824-068-043Z | LTS | ||
| 07.98 → | AEE | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 1.6 (74 kW | 1.6 Litre) | |||||
| 07.98 → | AEH, AKL | 221-824-068-043Z | LTS | ||
| 07.98 → | AEH, AKL | 405-058-005-011Z | FSU | T1: 3 | |
| 07.98 → | AEH | A2C59511911 | FI | ||
| 07.98 → | AEH, AKL | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
OCTAVIA Combi (1U5)
| 1.6 (74 kW | 1.6 Litre) | |||||
| 07.98 → | AEH, AKL | X10-740-002-003 | FPR | ||
| 1.6 (75 kW | 1.6 Litre) | |||||
| 09.00 → | AVU, BFQ | 221-824-068-043Z | LTS | ||
| 09.00 → | AVU, BFQ | X10-740-002-003 | FPR | ||
| 1.8 20V (92 kW | 1.8 Litre) | |||||
| 07.98 → | AGN | 221-824-068-043Z | LTS | ||
| 07.98 → | AGN | 405-058-005-011Z | FSU | T1: 3 | |
| 07.98 → | AGN | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 07.98 → | AGN | X10-740-002-003 | FPR | ||
| 1.8 T (110 kW | 1.8 Litre) | |||||
| 07.98 → | AGU, ARX, ARZ, AUM | 221-824-068-043Z | LTS | ||
| 07.98 → | AGU, ARZ, ARX, AUM | 405-058-005-011Z | FSU | T1: 3 | |
| 07.98 → | AGU, ARZ, ARX, AUM | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 07.98 → | AGU, ARZ, ARX, AUM | X10-740-002-003 | FPR | ||
| 1.8 T 4x4 (110 kW | 1.8 Litre) | |||||
| 05.01 → | AGU, ARX, AUM | 221-824-068-043Z | LTS | ||
| 1.9 SDI (50 kW | 1.9 Litre) | |||||
| 07.98 → | AGP, AQM | 221-824-068-043Z | LTS | ||
| 1.9 TDI (66 kW | 1.9 Litre) | |||||
| 07.98 → | AGR, ALH | 221-824-068-043Z | LTS | ||
| 1.9 TDI (74 kW | 1.9 Litre) | |||||
| 08.00 → | ATD, AXR | 221-824-068-043Z | LTS | ||
| 1.9 TDI (81 kW | 1.9 Litre) | |||||
| 07.98 → | AHF, ASV | 221-824-068-043Z | LTS | ||
| 1.9 TDI (96 kW | 1.9 Litre) | |||||
| 01.03 → | ASZ | 220-212-001-001Z | FSU | T1: 0,5 | |
| 01.03 → | ASZ | 221-824-068-043Z | LTS | ||
| 1.9 TDI 4x4 (66 kW | 1.9 Litre) | |||||
| 11.99 → 09.00 | AGR | 221-824-068-043Z | LTS | ||
| 1.9 TDI 4x4 (74 kW | 1.9 Litre) | |||||
| 09.00 → | ATD | 221-824-068-043Z | LTS | ||
| 2.0 4x4 (85 kW | 2.0 Litre) | |||||
| 05.01 → | AEG, AQY, AZH, AZJ | 221-824-068-043Z | LTS | ||
| 05.01 → | AZJ | X10-740-002-003 | FPR | ||
| 2.0 4x4 (88 kW | 2.0 Litre) | |||||
| 01.00 → | ATF | 221-824-068-043Z | LTS | ||
| 2.0 (85 kW | 2.0 Litre) | |||||
| 04.99 → | AEG, APK, AQY, AZH, AZJ | 221-824-068-043Z | LTS | ||
| 04.99 → | APK, AQY, AZH, AEG, AZJ | E22-041-095Z | FPwSP | T1: 3; T41; T42 | |
| 04.99 → | APK, AQY, AZH, AEG, AZJ | X10-740-002-003 | FPR | ||
| RS 1.8 T (132 kW | 1.8 Litre) | |||||
| 08.02 → | AUQ | 221-824-068-043Z | LTS | ||
| 31 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
OCTAVIA (1Z3)
| 1.4 (55 kW | 1.4 Litre) | |||||
| 05.04 → | BCA | 221-824-068-043Z | LTS | ||
| 1.4 (59 kW | 1.4 Litre) | |||||
| 06.04 → | BUD | 221-824-068-043Z | LTS | ||
| 1.6 (75 kW | 1.6 Litre) | |||||
| 06.04 → | BGU, BSE | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 1.6 FSI (85 kW | 1.6 Litre) | |||||
| 02.04 → | BLF | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 1.6 GreenLine (75 kW | 1.6 Litre) | |||||
| 01.08 → | CCSA | 221-824-068-043Z | LTS | ||
| 1.8 TSI (118 kW | 1.8 Litre) | |||||
| 06.07 → | BZB | 221-824-068-043Z | LTS | ||
| 1.9 TDI (77 kW | 1.9 Litre) | |||||
| 06.04 → | BJB, BKC, BLS, BXE | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 FSI (110 kW | 2.0 Litre) | |||||
| 11.04 → | BLY, BVY, BVZ | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 RS (147 kW | 2.0 Litre) | |||||
| 10.05 → | BWA | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI (103 kW | 2.0 Litre) | |||||
| 11.05 → | BMM | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI (125 kW | 2.0 Litre) | |||||
| 04.06 → | BMN, CEGA | 221-824-068-043Z | LTS | ||
| 2.0 TDI 16V (100 kW | 2.0 Litre) | |||||
| 02.04 → | AZV | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI 16V (103 kW | 2.0 Litre) | |||||
| 02.04 → | BKD | 221-824-068-043Z | LTS | ||
OCTAVIA Combi (1Z5)
| 1.4 (59 kW | 1.4 Litre) | |||||
| 05.06 → | BUD | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 1.6 (75 kW | 1.6 Litre) | |||||
| 09.04 → | BGU, BSE, BSF, CCSA | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 1.6 FSI (85 kW | 1.6 Litre) | |||||
| 02.04 → | BLF | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 1.6 GreenLine (75 kW | 1.6 Litre) | |||||
| 01.08 → | 1U-5-000 001→ | 221-824-068-043Z | LTS | ||
| 1.8 TSI (118 kW | 1.8 Litre) | |||||
| 06.07 → | BZB | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 1.9 TDI (77 kW | 1.9 Litre) | |||||
| 09.04 → | BJB, BKC, BLS, BXE | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 1.9 TDI 4x4 (77 kW | 1.9 Litre) | |||||
| 11.04 → | BKC, BLS, BXE | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
OCTAVIA Combi (1Z5)
| 2.0 FSI (110 kW | 2.0 Litre) | |||||
| 11.04 → | BLR, BLY, BVX, BVY, BVZ | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 FSI 4x4 (110 kW | 2.0 Litre) | |||||
| 11.04 → | BLX, BLY, BVX | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 RS (147 kW | 2.0 Litre) | |||||
| 10.05 → | BWA | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI 4x4 (103 kW | 2.0 Litre) | |||||
| 07.06 → | BMM | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI (103 kW | 2.0 Litre) | |||||
| 11.05 → | BMM | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI (125 kW | 2.0 Litre) | |||||
| 04.06 → | BMN, CEGA | 1U-5-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI 16V (100 kW | 2.0 Litre) | |||||
| 02.04 → | AZV | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
| 2.0 TDI 16V (103 kW | 2.0 Litre) | |||||
| 02.04 → | BKD | 1U-4-000 001→ | 221-824-068-043Z | LTS | |
SUPERB (3U4)
| 1.8 T (110 kW | 1.8 Litre) | |||||
| 02.02 → | AWT | 228-233-002-009Z | FSU | T1: 4 | |
| 1.9 TDI (74 kW | 1.9 Litre) | |||||
| 08.02 → | AVB | 220-212-010-002Z | FSU | T1: 0,5 | |
| 1.9 TDI (96 kW | 1.9 Litre) | |||||
| 02.02 → | AWX | 220-212-010-002Z | FSU | T1: 0,5 | |
| 2.0 (85 kW | 2.0 Litre) | |||||
| 02.02 → | AZM | 228-233-002-009Z | FSU | T1: 4 | |
| 2.5 TDI (114 kW | 2.5 Litre) | |||||
| 02.02 → | AFB | 3B-V-000 001→ | 220-801-005-005Z | FSU | T1: 0,5 |
| 2.8 V6 (142 kW | 2.8 Litre) | |||||
| 02.02 → | AMX | 228-233-002-009Z | FSU | T1: 4 | |
CITY-COUPE (MC01)
| 0.8 CDI (S1CLC1) (30 kW I 0.8 Litre) | |||||
| 11.99 → 01.04 | OM 660 DE 8LA | 228-222-011-001Z | FSU | T1: 2 | |
CABRIO
| 0.8 CDI (S1OLC1) (30 kW l 0.8 Litre) | |||||
| 03.01 → 01.04 | OM 660 DE 8LA | 228-222-011-001Z | FSU | T1: 2 | |
| 31 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
IMPREZA Coupe (GFC)
| 1.6 4WD (66 kW | 1.6 Litre) | |||||
| 12.96 → 12.00 | X10-240-016-001 | FP | T1: 3,8 | ||
| 1.6 (66 kW | 1.6 Litre) | |||||
| 12.96 → 12.00 | X10-240-016-001 | FP | T1: 3,8 | ||
IMPREZA Saloon (GC)
| 1.6 i 4WD (70 kW l 1.6 Litre) | |||||
| 06.98 → 12.00 | X10-240-016-001 | FP | T1: 3,8 | ||
| 1.6 i (66 kW l 1.6 Litre) | |||||
| 08.92 → 12.00 | EJ16 | X10-240-016-001 | FP | T1: 3,8 | |
| 1.6 i (70 kW l 1.6 Litre) | |||||
| 06.98 → 12.00 | X10-240-016-001 | FP | T1: 3,8 | ||
| 1.6 i 4WD (66 kW l 1.6 Litre) | |||||
| 08.92 → 12.00 | EJ16 | X10-240-016-001 | FP | T1: 3,8 | |
| 1.8 i 4WD (76 kW l 1.8 Litre) | |||||
| 08.92 → 12.00 | EJ18, EJ18E | X10-240-016-001 | FP | T1: 3,8 | |
IMPREZA Estate (GF)
| 1.6 i 4WD (70 kW | 1.6 Litre) | |||||
| 06.98 → 12.00 | X10-240-016-001 | FP | T1: 3,8 | ||
| 1.6 i 4WD (66 kW | 1.6 Litre) | |||||
| 08.92 → 12.00 | EJ16 | X10-240-016-001 | FP | T1: 3,8 | |
| 1.8 i 4WD (76 kW | 1.8 Litre) | |||||
| 08.92 → 12.00 | EJ18 | X10-240-016-001 | FP | T1: 3,8 | |
JUSTY I (KAD)
| 1200 4WD (55 kW | 1.2 Litre) | |||||
| 10.90 → 12.94 | EF12 | X10-240-016-001 | FP | T1: 3,8 | |
LEGACYI (BC)
| 1800 4WD (76 kW | 1.8 Litre) | |||||
| 01.89 → 09.91 | EJ18 SPI | X10-240-016-001 | FP | T1: 3,8 | |
| 2000 4WD (85 kW | 2.0 Litre) | |||||
| 08.91 → 07.94 | EJ20 EMPI | X10-240-016-001 | FP | T1: 3,8 | |
| 2000 Turbo 4WD (147 kW | 2.0 Litre) | |||||
| 05.92 → 07.94 | EJ20-GN | X10-240-016-001 | FP | T1: 3,8 | |
POLO Coupé (86C, 80)
| 1.0 CAT (33 kW | 1.0 Litre) | |||||
| 01.91 → 09.94 | AAK, AAU, ACM | E22-057-013Z | FP | T1: 0,24 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
POLO Coupé (86C, 80)
| 1.3 CAT (40 kW | 1.3 Litre) | |||||
| 01.91 → 08.94 | 2G, AAV, MH, NZ | E22-057-013Z | FP | T1: 0,24 | |
| 1.3 G40 (83 kW | 1.3 Litre) | |||||
| 08.90 → 09.94 | PY | E22-057-013Z | FP | T1: 0,24 | |
POLO (6N1)
| 100 1.4 16V (74 kW | 1.4 Litre) | |||||
| 04.96 - 10.99 | AFH | 993-763-011Z | FP | T1: 3 | |
| 04.96 - 10.99 | AFH | E22-041-056Z | FPwSP | T1: 3 | |
| 45 1.0 (33 kW | 1.0 Litre) | |||||
| 10.94 - 09.96 | AEV | E22-041-027Z | FP | T1: 1,2 | |
| 10.94 - 09.96 | AEV | E22-041-030Z | FPwSP | T1: 1,2 | |
| 10.94 - 09.96 | AEV | E22-041-059Z | FPwSP | T1: 1,2 | |
| 50 1.0 (37 kW | 1.0 Litre) | |||||
| 09.96 - 10.99 | AER, ALL | 993-763-011Z | FP | T1: 3 | |
| 09.96 - 10.99 | AER, ALL | E22-041-056Z | FPwSP | T1: 3 | |
| 09.96 - 10.99 | AER, ALL | X10-740-002-003 | FPR | ||
| 55 1.4 (40 kW | 1.4 Litre) | |||||
| 08.95 - 10.99 | AEX | E22-041-027Z | FP | T1: 1,2 | |
| 08.95 - 10.99 | AEX | E22-041-030Z | FPwSP | T1: 1,2 | |
| 08.95 - 10.99 | AEX | E22-041-059Z | FPwSP | T1: 1,2 | |
| 08.95 - 10.99 | AEX | X10-740-002-003 | FPR | ||
| 60 1.4 (44 kW | 1.4 Litre) | |||||
| 07.95 - 10.99 | AEX, APQ, AKV | E22-041-027Z | FP | T1: 1,2 | |
| 07.95 - 10.99 | AEX, APQ, AKV | E22-041-030Z | FPwSP | T1: 1,2 | |
| 07.95 - 10.99 | AEX, APQ, AKV | E22-041-059Z | FPwSP | T1: 1,2 | |
| 07.95 - 10.99 | AEX, APQ, AKV | X10-740-002-003 | FPR | ||
| 75 1.6 (55 kW | 1.6 Litre) | |||||
| 10.94 - 10.99 | AEA, AEE, AHS | 993-763-011Z | FP | T1: 3 | |
| 10.94 - 10.99 | AEA, AEE, AHS | E22-041-056Z | FPwSP | T1: 3 | |
POLO Box (6NF)
| 1.4 (44 kW l 1.4 Litre) | |||||
| 05.98 → 12.99 | AEX | X10-740-002-003 | FPR | ||
POLO CLASSIC (6KV2)
| 100 1.6 (74 kW | 1.6 Litre) | |||||
| 12.95 → 09.01 | AFT, AEH, APF, AKL, AUR | 993-763-011Z | FP | T1: 3 | |
| 12.95 → 09.01 | AFT, AEH, APF, AKL, AUR | E22-041-056Z | FPwSP | T1: 3 | |
| 12.95 → 09.01 | AFT, AEH, APF, AKL, AUR | X10-740-002-003 | FPR | ||
| 2.0 (85 kW | 2.0 Litre) | |||||
| 08.99 → 09.01 | ADC | X10-740-002-003 | FPR | ||
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
POLO CLASSIC (6KV2)
| 60 1.4 (44 kW | 1.4 Litre) | |||||
| 12.95 → 09.01 | AEX, AKV, AKK, AUD, ANW, APQ | 993-763-011Z | FP | T1: 3 | |
| 12.95 → 09.01 | AEX, AKV, AKK, AUD, ANW, APQ | E22-041-056Z | FPwSP | T1: 3 | |
| 12.95 → 09.01 | AEX, AKK, AKV, ANW, AUD | X10-740-002-003 | FPR | ||
| 75 1.6 (55 kW | 1.6 Litre) | |||||
| 11.95 → 09.01 | AEE, ALM | E22-041-027Z | FP | T1: 1,2 | |
| 11.95 → 09.01 | AEE, ALM | E22-041-030Z | FPwSP | T1: 1,2 | |
| 11.95 → 09.01 | AEE, ALM | E22-041-059Z | FPwSP | T1: 1,2 | |
| 11.95 → 09.01 | AEE | X10-740-002-003 | FPR | ||
POLO Variant (6KV5)
| 1.4 (44 kW | 1.4 Litre) | |||||
| 05.97 → 09.01 | AEX, AKV, AKK, ANW, APQ, AUD | E22-041-027Z | FP | T1: 1,2 | |
| 05.97 → 09.01 | AEX, AKV, AKK, ANW, APQ, AUD | E22-041-030Z | FPwSP | T1: 1,2 | |
| 05.97 → 09.01 | AEX, AKV, AKK, ANW, APQ, AUD | E22-041-059Z | FPwSP | T1: 1,2 | |
| 05.97 → 09.01 | AEX, AKK, AKV, ANW | X10-740-002-003 | FPR | ||
| 1.6 (55 kW | 1.6 Litre) | |||||
| 05.97 → 09.01 | AEE, ALM | E22-041-027Z | FP | T1: 1,2 | |
| 05.97 → 09.01 | AEE, ALM | E22-041-030Z | FPwSP | T1: 1,2 | |
| 05.97 → 09.01 | AEE, ALM | E22-041-059Z | FPwSP | T1: 1,2 | |
| 05.97 → 09.01 | AEE | X10-740-002-003 | FPR | ||
| 1.6 (74 kW | 1.6 Litre) | |||||
| 05.97 → 09.01 | AFT, AEH, APF, AKL, AUR | X10-740-002-003 | FPR | ||
POLO (6N2)
| 1.0 (37 kW | 1.0 Litre) | |||||
| 10.99 → 09.01 | ALD, AUC | X10-740-002-003 | FPR | ||
| 1.4 (40 kW | 1.4 Litre) | |||||
| 10.99 → 09.01 | AKP | X10-740-002-003 | FPR | ||
| 1.4 (44 kW | 1.4 Litre) | |||||
| 10.99 → 09.01 | AKK, AUD | X10-740-002-003 | FPR | ||
POLO (9N_)
| 1.2 (40 kW | 1.2 Litre) | |||||
| 01.02 → 05.07 | AWY, BMD | 9N-2-000 001→ | A2C59511651 | FSU | T1: 3 |
| 01.02 → 05.07 | AWY | X10-740-002-003 | FPR | ||
| 1.2 (44 kW | 1.2 Litre) | |||||
| 05.07 → | BBM | 9N-5-500 001→ | A2C59511651 | FSU | T1: 3 |
| 1.2 (47 kW | 1.2 Litre) | |||||
| 10.01 → 07.07 | AZQ, BME | 9N-2-000 001→ | A2C59511651 | FSU | T1: 3 |
| 1.2 (51 kW | 1.2 Litre) | |||||
| 05.07 → | BZG | 9N-5-500 001→ | A2C59511651 | FSU | T1: 3 |
| 31 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
POLO (9N_)
| 1.4 16V (55 kW | 1.4 Litre) | |||||
| 10.01 → 05.08 | AUA, BBY, BKY | 9N-2-000 001→ | A2C59511651 | FSU | T1: 3 |
| 1.4 16V (59 kW | 1.4 Litre) | |||||
| 05.06 → | BUD | 9N-5-500 001→ | A2C59511651 | FSU | T1: 3 |
| 1.4 16V (74 kW | 1.4 Litre) | |||||
| 10.01 → 05.08 | AUB, BBZ | 9N-2-000 001→ | A2C59511651 | FSU | T1: 3 |
| 1.6 16V (77 kW | 1.6 Litre) | |||||
| 05.06 → | BTS | 9N-5-500 001→ | A2C59511651 | FSU | T1: 3 |
| 1.8 GTI (110 kW | 1.8 Litre) | |||||
| 09.05 → | BJX | 9N-5-500 001→ | A2C59511651 | FSU | T1: 3 |
SHARAN (7M8, 7M9, 7M6)
| 1.8 T 20V (110 kW | 1.8 Litre) | |||||
| 09.97 → 05.98 | AJH, AWC | -F7MW070000 | 993-763-011Z | FP | T1: 3 |
| 09.97 → 05.98 | AJH, AWC | -F7MW070000 | E22-041-056Z | FPwSP | T1: 3 |
| 06.98 → | AJH, AWC | F7MX000001→ | E22-041-095Z | FPwSP | T1: 3; T41; T42 |
| 09.97 → | AJH, AWC | X10-740-002-003 | FPR | ||
| 1.9 TDI (66 kW | 1.9 Litre) | |||||
| 06.98 → | 1Z, AHU, ANU | E22-041-096Z | FPwSP | T1: 0,5; T41; T42 | |
| 1.9 TDI (81 kW | 1.9 Litre) | |||||
| 06.98 → 04.00 | AFN, AVG | E22-041-096Z | FPwSP | T1: 0,5; T41; T42 | |
| 1.9 TDI (85 kW | 1.9 Litre) | |||||
| 04.00 → | AUY, BVK | E22-041-096Z | FPwSP | T1: 0,5; T41; T42 | |
| 2.0 (85 kW | 2.0 Litre) | |||||
| 09.95 → 05.98 | ADY, ATM | -F7MW070000 | 993-763-011Z | FP | T1: 3 |
| 09.95 → 05.98 | ADY, ATM | -F7MW070000 | E22-041-056Z | FPwSP | T1: 3 |
| 06.98 → | ADY, ATM | F7MX000001→ | E22-041-095Z | FPwSP | T1: 3; T41; T42 |
| 09.95 → | ADY, ATM | X10-740-002-003 | FPR | ||
| 2.8 V6 24V (150 kW | 2.8 Litre) | |||||
| 04.00 → | AYL | X10-740-002-003 | FPR | ||
| 2.8 V6 24V 4motion (150 kW | 2.8 Litre) | |||||
| 04.00 → | AYL | X10-740-002-003 | FPR | ||
| 2.8 VR6 (128 kW | 2.8 Litre) | |||||
| 09.95 → 05.98 | AAA, AMY | -F7MW070000 | 993-763-011Z | FP | T1: 3 |
| 09.95 → 05.98 | AAA, AMY | -F7MW070000 | E22-041-056Z | FPwSP | T1: 3 |
| 06.98 → 04.00 | AAA, AMY | F7MX000001→ | E22-041-095Z | FPwSP | T1: 3; T41; T42 |
| 09.95 → 04.00 | AAA, AMY | X10-740-002-003 | FPR | ||
| 2.8 VR6 Syncro (128 kW | 2.8 Litre) | |||||
| 11.96 → 05.98 | AAA, AMY | -F7MW070000 | 993-763-011Z | FP | T1: 3 |
| 11.96 → 05.98 | AAA, AMY | -F7MW070000 | E22-041-056Z | FPwSP | T1: 3 |
| 06.98 → 04.00 | AAA, AMY | F7MX000001→ | E22-041-095Z | FPwSP | T1: 3, T41; T42 |
| 11.96 → 04.00 | AAA, AMY | X10-740-002-003 | FPR | ||
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
TOURAN (1T1, 1T2)
| 1.6 (75 kW | 1.6 Litre) | |||||
| 07.03 - | BGU, BSE, BSF | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 07.03 - | BGU, BSE, BSF | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 07.03 - | BGU, BSE, BSF | →1T-4-074 111 | 228-233-029-001Z | FSU | T1: 4 |
| 07.03 - | BGU | 1T-4-074 112→ | 228-235-029-012Z | FSU | T1: 4 |
| 1.6 FSI (85 kW | 1.6 Litre) | |||||
| 02.03 - | BAG, BLF, BLP | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 02.03 - | BAG, BLF, BLP | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 02.03 - | BAG, BLF, BLP | →1T-4-074 111 | 228-233-029-002Z | FSU | T1: 4 |
| 02.03 - | BAG, BLF, BLP | 1T-4-074 112→ | 228-235-029-013Z | FSU | T1: 4 |
| 1.9 TDI (74 kW | 1.9 Litre) | |||||
| 02.03 - | AVQ | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 02.03 - | AVQ | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 02.03 - | AVQ | →1T-4-074 111 | 228-235-012-001Z | FSU | T1: 0,5 |
| 02.03 - | AVQ | 1T-4-074 112→ | 228-235-012-002Z | FSU | T1: 0,5 |
| 1.9 TDI (77 kW | 1.9 Litre) | |||||
| 08.03 - | BKC, BXE | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 08.03 - | BKC, BXE | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 08.03 - | BKC, BXE | →1T-4-074 111 | 228-235-012-001Z | FSU | T1: 0,5 |
| 08.03 - | BKC, BXE | 1T-4-074 112→ | 228-235-012-002Z | FSU | T1: 0,5 |
| 2.0 FSI (110 kW | 2.0 Litre) | |||||
| 10.03 - | BLX, BLY, AXW, BLR | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 10.03 - | BLX, BLY, AXW, BLR | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 10.03 - | BLX, BLY, AXW, BLR | →1T-4-074 111 | 228-233-029-002Z | FSU | T1: 4 |
| 10.03 - | BLX, BLY, AXW, BLR | 1T-4-074 112→ | 228-235-029-013Z | FSU | T1: 4 |
| 2.0 TDI (100 kW | 2.0 Litre) | |||||
| 02.03 - | AZV | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 02.03 - | AZV | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 02.03 - | AZV | →1T-4-074 111 | 228-235-012-001Z | FSU | T1: 0,5 |
| 02.03 - | AZV | 1T-4-074 112→ | 228-235-012-002Z | FSU | T1: 0,5 |
| 2.0 TDI 16V (103 kW | 2.0 Litre) | |||||
| 08.03 - | BKD | →1T-4-074 111 | 221-824-068-046Z | LTS | |
| 08.03 - | BKD | 1T-4-074 112→ | 221-824-068-059Z | LTS | |
| 08.03 - | BKD | →1T-4-074 111 | 228-235-012-001Z | FSU | T1: 0,5 |
| 08.03 - | BKD | 1T-4-074 112→ | 228-235-012-002Z | FSU | T1: 0,5 |
VENTO (1H2)
| 1.4 (40 kW | 1.4 Litre) | |||||
| 11.91 → 09.98 | ABD, AEX | 221-824-053-001Z | LTS | ||
| 1.4 (44 kW | 1.4 Litre) | |||||
| 11.91 → 09.98 | ABD, AEX | 1H-R-456 001→ | 221-824-053-001Z | LTS | |
| 11.91 → 09.98 | ABD | →1H-R-456 000 | 221-833-002-011Z | LTS | |
| 11.91 → 09.98 | AEX | 228-225-020-004Z | FSU | T1:3 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
VENTO (1H2)
| 1.4 (44 kW / 1.4 Litre) | |||||
| 11.91 → 09.98 | ABD | 228-225-021-004Z | FSU | T1: 1,2 | |
| 11.91 → 09.98 | AEX | 993-763-011Z | FP | T1: 3 | |
| 11.91 → 09.98 | ABD | E22-041-027Z | FP | T1: 1,2 | |
| 11.91 → 09.98 | ABD | E22-041-030Z | FPwSP | T1: 1,2 | |
| 11.91 → 09.98 | AEX | E22-041-056Z | FPwSP | T1: 3 | |
| 11.91 → 09.98 | ABD | E22-041-059Z | FPwSP | T1: 1,2 | |
| 11.91 → 09.98 | AEX | X10-740-002-003 | FPR | ||
| 1.6 (55 kW / 1.6 Litre) | |||||
| 09.92 → 09.98 | ABU, AEA | 1H-R-456 001→ | 221-824-053-001Z | LTS | |
| 09.92 → 09.98 | ABU | →1H-R-456 000 | 221-833-002-011Z | LTS | |
| 09.92 → 09.98 | AEE | 228-225-020-004Z | FSU | T1: 3 | |
| 09.92 → 09.98 | ABU, AEA | 228-225-021-004Z | FSU | T1: 1,2 | |
| 09.92 → 09.98 | AEE | 993-763-011Z | FP | T1: 3 | |
| 09.92 → 09.98 | ABU, AEA | E22-041-027Z | FP | T1: 1,2 | |
| 09.92 → 09.98 | ABU, AEA | E22-041-030Z | FPwSP | T1: 1,2 | |
| 09.92 → 09.98 | AEE | E22-041-056Z | FPwSP | T1: 3 | |
| 09.92 → 09.98 | ABU, AEA | E22-041-059Z | FPwSP | T1: 1,2 | |
| 09.92 → 09.98 | AEE | X10-740-002-003 | FPR | ||
| 1.6 (74 kW / 1.6 Litre) | |||||
| 10.94 → 09.98 | AEK, AFT | 221-824-053-001Z | LTS | ||
| 10.94 → 09.98 | AEK, AFT | 228-225-020-004Z | FSU | T1: 3 | |
| 10.94 → 09.98 | AEK, AFT | 993-763-011Z | FP | T1: 3 | |
| 10.94 → 09.98 | AEK, AFT | E22-041-056Z | FPwSP | T1: 3 | |
| 10.94 → 09.98 | AEK, AFT | X10-740-002-003 | FPR | ||
| 1.8 (55 kW / 1.8 Litre) | |||||
| 11.91 → 09.98 | AAM | 1H-R-456 001→ | 221-824-053-001Z | LTS | |
| 11.91 → 09.98 | AAM | →1H-R-456 000 | 221-833-002-011Z | LTS | |
| 11.91 → 09.98 | AAM | 228-225-021-004Z | FSU | T1: 1,2 | |
| 11.91 → 09.98 | AAM | E22-041-027Z | FP | T1: 1,2 | |
| 11.91 → 09.98 | AAM | E22-041-030Z | FPwSP | T1: 1,2 | |
| 11.91 → 09.98 | AAM | E22-041-059Z | FPwSP | T1: 1,2 | |
| 1.8 (66 kW / 1.8 Litre) | |||||
| 11.91 → 09.98 | ABS, ADZ | 1H-R-456 001→ | 221-824-053-001Z | LTS | |
| 11.91 → 09.98 | ABS | →1H-R-456 000 | 221-833-002-011Z | LTS | |
| 11.91 → 09.98 | ABS, ADZ | 228-225-021-004Z | FSU | T1: 1,2 | |
| 11.91 → 09.98 | ABS, ADZ | E22-041-027Z | FP | T1: 1,2 | |
| 11.91 → 09.98 | ABS, ADZ | E22-041-030Z | FPwSP | T1: 1,2 | |
| 11.91 → 09.98 | ABS, ADZ | E22-041-059Z | FPwSP | T1: 1,2 | |
| 2.0 (85 kW / 2.0 Litre) | |||||
| 11.91 → 09.98 | 2E, ADY, AGG, AKR | 1H-R-456 001→ | 221-824-053-001Z | LTS | |
| 11.91 → 09.98 | 2E | →1H-R-456 000 | 221-833-002-011Z | LTS | |
| 11.91 → 09.98 | 2E, ADY, AGG, AKR | 228-225-020-004Z | FSU | T1: 3 | |
| 35 | VDO | i=0 | |||
| Date | Engine Code | Chassis No. | Article No. | Product Name | Information |
VENTO (1H2)
| 2.0 (85 kW | 2.0 Litre) | |||||
| 11.91 → 09.98 | 2E, ADY, AGG, AKR | 993-763-011Z | FP | T1: 3 | |
| 11.91 → 09.98 | 2E, ADY, AGG, AKR | E22-041-056Z | FPwSP | T1: 3 | |
| 11.91 → 09.98 | 2E, ADY, AGG, AKR | X10-740-002-003 | FPR | ||
| 2.8 VR6 (128 kW | 2.8 Litre) | |||||
| 01.92 → 09.98 | AAA | 221-824-053-001Z | LTS | ||
| 01.92 → 09.98 | AAA | 228-225-020-004Z | FSU | T1: 3 | |
| 07.94 → 09.98 | AAA | 993-763-011Z | FP | T1: 3 | |
| 07.94 → 09.98 | AAA | E22-041-056Z | FPwSP | T1: 3 | |
| 05.96 → 09.98 | AAA | X10-740-002-003 | FPR | ||
LT 28-35 II Bus (2DM)
| 2.3 (105 kW | 2.3 Litre) | |||||
| 05.96 → | AGL | 228-226-001-002Z | FSU | T1: 3,8; T42 | |
LT 28-46 II Box (2DX0AE)
| 2.3 (105 kW | 2.3 Litre) | |||||
| 05.96 → | AGL | 228-226-001-002Z | FSU | T1: 3,8; T42 | |
LT 28-46 II Flatbed / Chassis (2DX0FE)
| 2.3 (105 kW | 2.3 Litre) | |||||
| 06.96 → | AGL | 228-226-001-002Z | FSU | T1: 3,8; T42 | |
| (+)... | Adapté à... |
| (-)... | Non adapté à... |
| GB | Grande Bretagne |
| BR | Brésil |
| IND | Inde |
| KSA | Royaume d'Arabie Saoudite |
| RA | Argentine |
| TR | Turquie |
| FSU | Pompe à carburant compléte |
| FPwSP | Pompe à carburant avec support |
| D-SP | Amortisseur pour support |
| H-SP | Support pour support |
| FP | Pompe à carburant seule |
| Filter | Filtre |
| LTS | Jauge à carburant coplète |
| TTS | Jauge tubulaire |
| FPR | Régulateur de pression de carburant |
| T1 ... | Pression [bar] : ... |
| T2 ... | Capacité du réserveir [L] : ... |
| T3 ... | Longueur du capteur [mm] : ... |
| T4 ... | Type de carburant : ... |
| T5 | Ne convient pas aux vehicules au biodiesel |
| T6 | Convient aux vehicules au biodiesel |
| T7 | Avec amortisseur et étui |
| T8 | Sans amortisseur et étui |
| T9 | Pour E22-041-030 |
| T10 ... | Nombre de pieces nécessaires ... |
| T11 | Installation avec unité d'alimentation |
| T12 | Installation séparée de l'unité d'alimentation |
| T13 ... | Pour numéro OE : ... |
| T14 ... | Restriction (constructeur) : ... |
| T15 ... | Equipement ... |
| T16 ... | Installation côté : ... |
| T17 | Pour vehicules à réserveir en plastique |
| T18 | Pour vehicules à réserveir en métal |
| T19 | Pour vehicules avecvoyant alarmé niveaux bas |
| T20 | Pour vehicules sansvoyant alarmé niveaux bas |
| T21 | Pour vehicules à refroidissement par combustible |
| T22 | Pour vehicules sans refroidissement par combustible |
| T23 | Pour vehicules avec convertisseur catalytique |
| T24 | Pour vehicules sans convertisseur catalytique |
| T25 | Pour vehicules avec Intercooler |
| T26 | Pour vehiclus sans Intercooler |
| T27 | Pour vehicules à carburateur |
| T28 | Pour vehicules sans carburateur |
| T29 | Pour vehicules à moteur à injection équipés d'un collecteur d'admission |
| T30 | Pour vehicules à moteur à injection sans collecteur d'admission |
| T31 | Pour vehicules équipés d'une climatisation |
| T32 | Pour vehicules sans climatisation |
| T33 | Pour vehicules équipés d'un dispositif d'attelage de remorque |
| T34 | Pour vehicules sans dispositif d'attelage de remorque |
| T35 | Pour vehicules avec système de contrôle de niveau |
| T36 | Pour vehicules sans système de contrôle de niveau |
| T37 | Pour vehicules avec compteur de carburant |
| T38 | Pour vehicules sans compteur de carburant |
| T39 | Pour vehicules avec sac à skis |
| T40 | Pour vehicules sans sac à ski |
| T41 | Pour vehicules équipés d'un chauffage auxiliaire |
| T42 | Pour vehicules sans chauffage auxiliaire |
| T43 | Liste des accessoires |
| T44 | Liste des pièces |
| T45 | Les modèles de vehicules sontprésentés à titre d'information générale uniquement. Ce document ne constitue pas un guide pratique et ne doit pas été utilisé comme tel. |
| T46 | (...)* Le numéro correspond uniquement à un sous-composant du n°OE. Des informations supplémentaires sont à consulter au chapitre «synoptique des produits». |
