Marque	DIMPLEX
Modèle	SRX 120M
Type de produit	Ventilo-convecteur (chauffage électrique à eau chaude)
Référence	359090
Puissance calorifique (55/47°C)	1,6 kW
Puissance calorifique (45/40°C)	1,1 kW
Puissance calorifique (35/30°C)	0,56 kW
Débit d'air (niveau moyen)	190 m³/h
Dimensions (L x H x P)	670 x 530 x 145 mm
Poids	12 kg (estimation)
Alimentation électrique	230 V / 50 Hz
Raccordement eau	À droite ou à gauche
Régulation de température	Électronique intégrée, ajustement automatique de la vitesse du ventilateur
Niveaux de ventilation	Automatique (selon besoin) ou manuel
Niveau sonore	Non spécifié (faible à vitesse réduite)
Compatibilité pompe à chaleur	Oui (basse température)
Options de programmation	Modules supplémentaires disponibles (non inclus)
Installation	Murale, raccordement au circuit d'eau chaude
Entretien	Nettoyer avec un chiffon doux et dépoussiérer les grilles régulièrement
Sécurité	Protection thermique intégrée, ne pas couvrir l'appareil

FOIRE AUX QUESTIONS - SRX 120M DIMPLEX

Quelle est la puissance du Dimplex SRX 120M ?

La puissance calorifique dépend de la température de l'eau : 1,6 kW à 55/47°C, 1,1 kW à 45/40°C et 0,56 kW à 35/30°C.

Quelles sont les dimensions du SRX 120M ?

Les dimensions sont de 670 mm de large, 530 mm de haut et 145 mm de profondeur.

Ce ventilo-convecteur peut-il être utilisé avec une pompe à chaleur ?

Oui, il est conçu pour fonctionner avec des systèmes basse température comme les pompes à chaleur.

Comment régler la température ?

Le thermostat électronique intégré ajuste automatiquement la vitesse du ventilateur pour maintenir la température ambiante souhaitée. Un mode manuel est également possible.

Peut-on programmer des plages horaires de chauffage ?

Oui, des modules de programmation optionnels permettent de régler des abaissements de température ou des durées de chauffage.

Le raccordement d'eau se fait à droite ou à gauche ?

Le raccordement peut être effectué indifféremment à droite ou à gauche.

Quel entretien nécessite le SRX 120M ?

Il suffit de nettoyer l'appareil avec un chiffon doux et de dépoussiérer les grilles régulièrement.

Ce modèle est-il bruyant ?

Le niveau sonore dépend de la vitesse du ventilateur. À vitesse réduite, il est très silencieux.

Peut-on l'installer soi-même ?

L'installation doit être réalisée par un professionnel qualifié pour les raccordements hydrauliques et électriques.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez la notice complète pour les codes d'erreur ou contactez le service après-vente Dimplex.

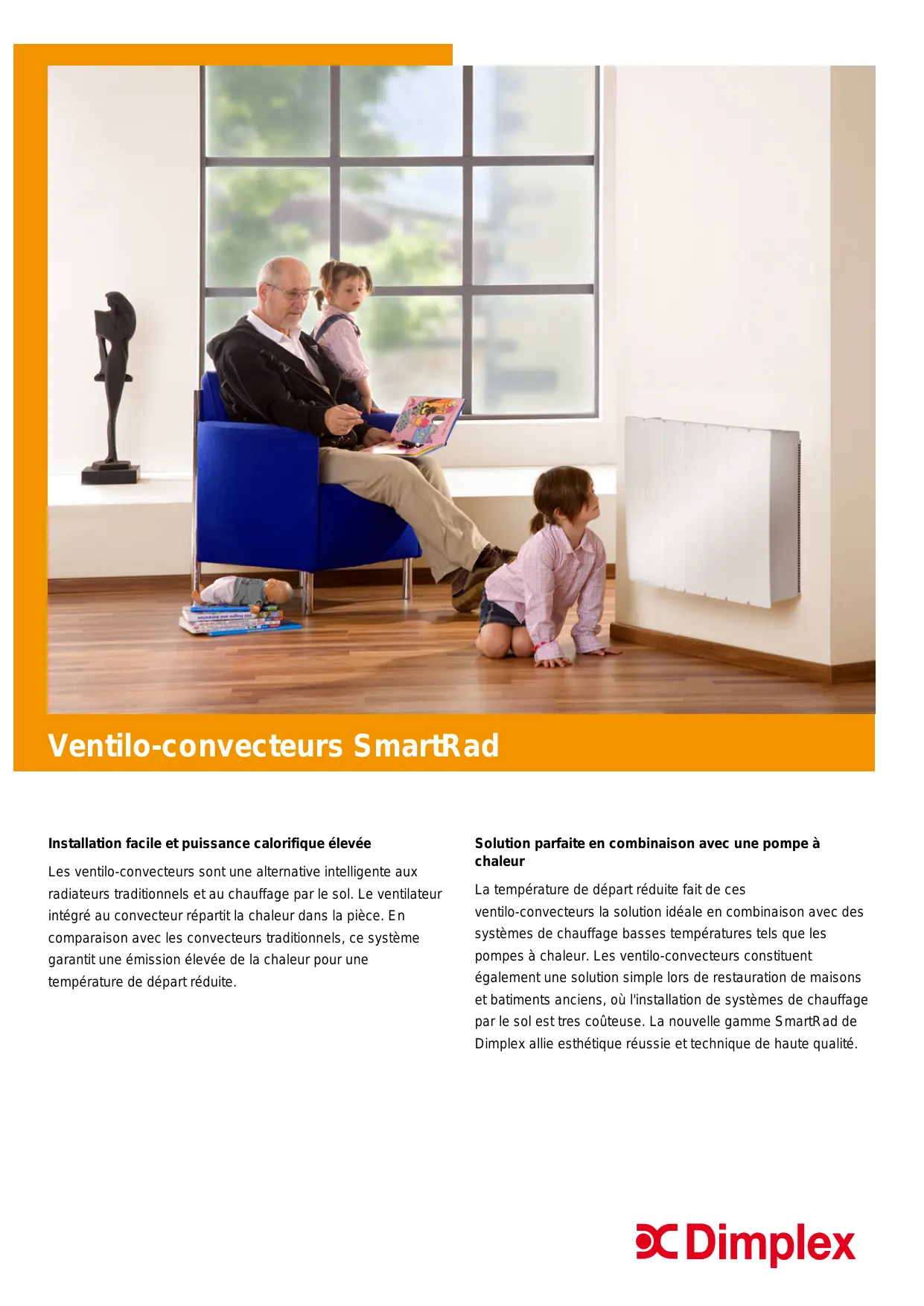

MODE D'EMPLOI SRX 120M DIMPLEX

Installation facile et puissance calorifique élevée

Les ventilo-convecteurs sont une alternative intelligente aux radiateurs traditionnels et au chauffage par le sol. Le ventilateur intégré au convecteur répartit la chaleur dans la pièce. En comparaison avec les convecteurs traditionnels, ce système garantit une émission élevée de la chaleur pour une température de départ réduite.

Solution parfaite en combinaison avec une pompe à chaleur

La température de départ réduite fait de ces ventilo-convecteurs la solution idéale en combinaison avec des systèmes de chauffage basses températures tels que les pompes à chaleur. Les ventilo-convecteurs constituent également une solution simple lors de la restauration de maisons et bâtiments anciens, ou l'installation de systèmes de chauffage par le sol est très coûteuse. La nouvelle gamme SmartRad de Dimplex allie esthétique réussie et technique de haute qualité.

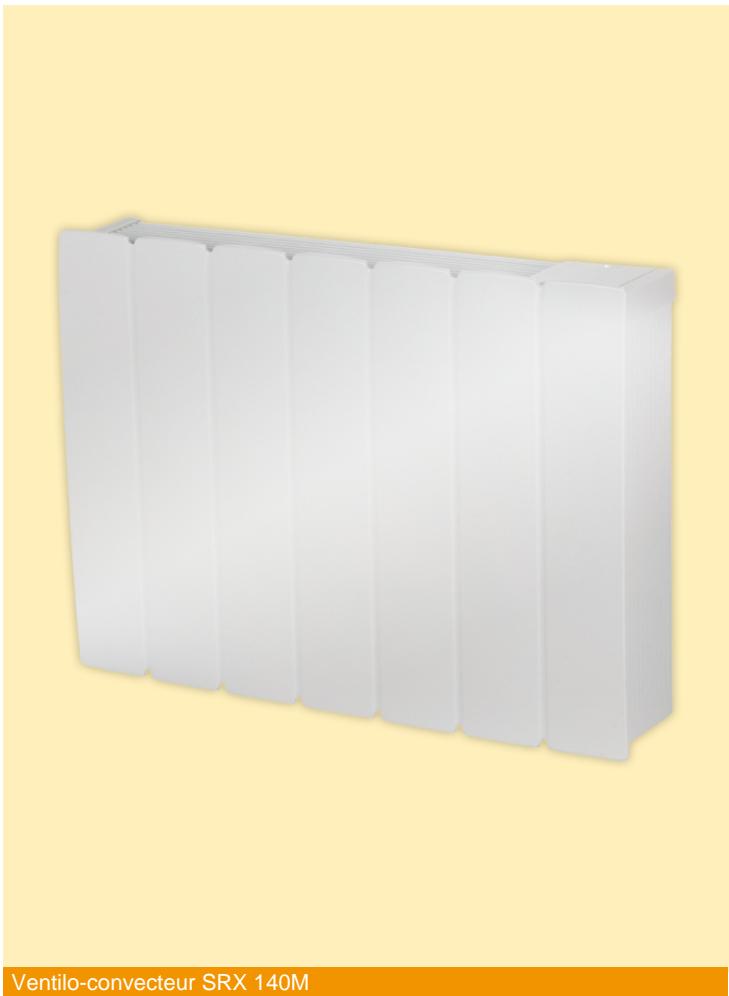

Ventilo-convecteurs smartrad SRX

✓ Régulateur électronique intégré de la température ambiance ✓ Réglage automatique du niveau de ventilation en fonction du besoin en chaleur ✓ Niveau de ventilation maximal pré-réglable et mode de fonctionnement manuel possible ✓ Différents modules de programmation disponibles en option Raccordement d'eau place, au choix à droite ou à gauche

Régulation électronique de la température ambiantе / modules de programmation en option

Le thermostat électronique intégré règle la température ambiante en fonction des besoins en réduisant automatiquement la vitesse du ventilateur lorsque la température ambiante souhaitée est atteinte. Les modules de programmation supplémentaires disponibles en option permettent par exemple un réglage individuel des durées d'abaissement de la température ou des durées de chauffage.

Référence de commande		SRX 080M	SRX 120M	SRX 140M	SRX 180M
Numéro d'article		359080	359090	359100	359110
Puisance calorifique 55°C/47°C1	kW	1,0	1,6	1,8	2,4
Puisance calorifique 45°C/40°C1	kW	0,7	1,1	1,3	1,8
Puisance calorique 35°C/30°C1	kW	0,36	0,56	0,63	0,89
Débit volumique, niveau de ventilation1	m3/h	125	190	225	300
Largeur x Hauteur x Profondeur	mm	503 x 530 x 145	670 x 530 x 145	740 x 530 x 145	910 x 530 x 145

1 à niveau moyen de ventilation

Régulation électronique de la température ambiantе / modules de programmation en option

Le thermostat électronique intégré règle la température ambiente en fonction des besoins en réduisant automatiquement la vitesse du ventilateur lorsque la température ambiente souhaitée est atteinte. Les modules de programmation supplémentaires disponibles en option permettent par exemple un réglage individuel des durées d'abaissement de la température ou des durées de chauffage.
