MODE D'EMPLOI VERT CAMPA

Cette notice vous aidera à utiliser dans les mêilles conditions ce radiateur électrique sèche-serviettes rayonnant et souffrant CAMPA. Elle doit toujours être remise et conservée par l'utilisateur pour la gestion de son comfort.

Fig. 1

Tablette (en option : voir catalogue) ou voilage
Fig. 2

Forêt 8

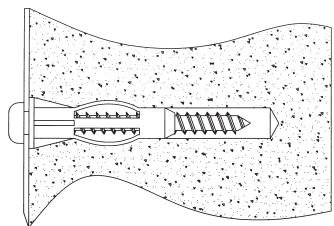

Cheville métallique

Vis 04
Plaque de plâtre

Vis 04
Murs pleins

Forêt 6

Cheville plastique

Vis 04
Parpaings Briques

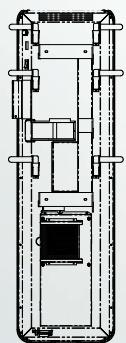

FIXATION DU DOSSERET ET DE L'APPAREL

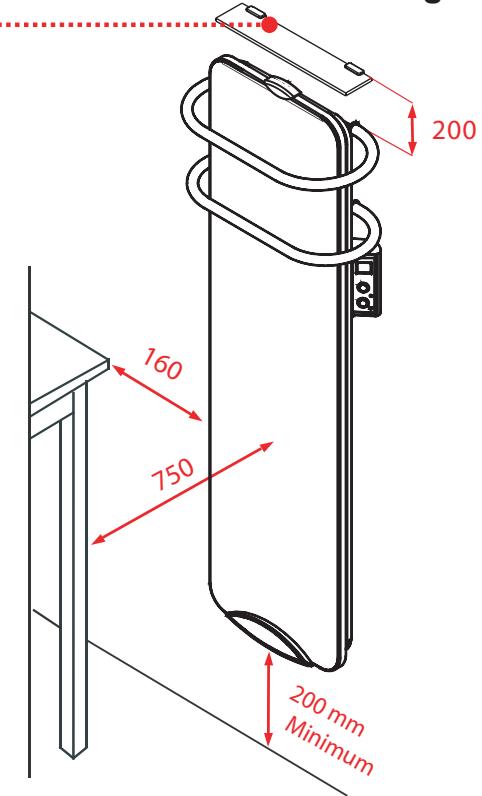

Respecter par rapport au sol, aux parois, aux voilages, etc... les distances minimales conseillées par les fig.1 et 2.
Présenter le dosseret sur le mur en s'assurant qu'il est orienté dans le bon sens et faire le repérage des emplacements de fixation fig.1.
Proceder au perçage et à la mise en place des chevilles de 8,CHOIX DES CHEVilles EN FONCTION DE LA NATURE DE VOITE mur.
Fixer le dosseret sur le mur à l'aide de 4 ou 5 vis de 4.5 à 5.5.

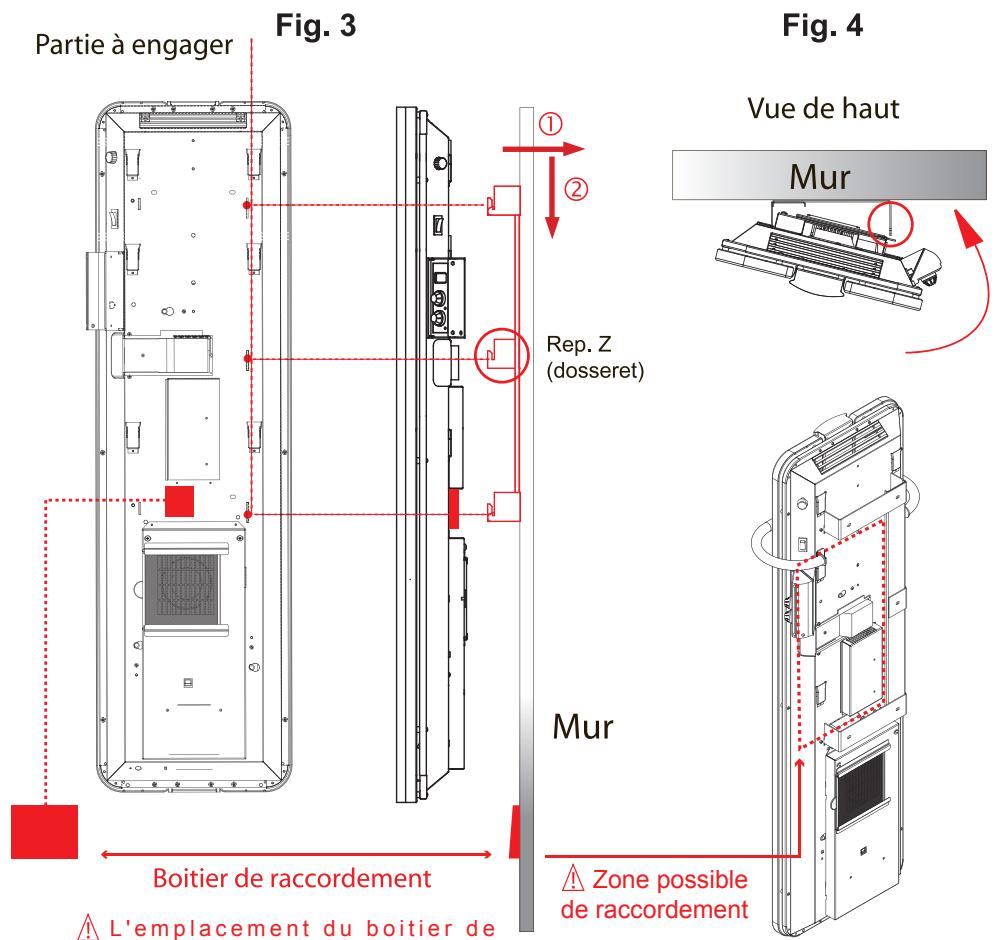

5 Présenter l'appareil devant le dosseret, engager les pattes Rep Z (fig. 3).
Laisser agir le poids de l'appareil sur le dosseret.
Pivoter l'appareil jusqu'à ce qu'il s'enclenché sur le dosseret (Fig. 4).

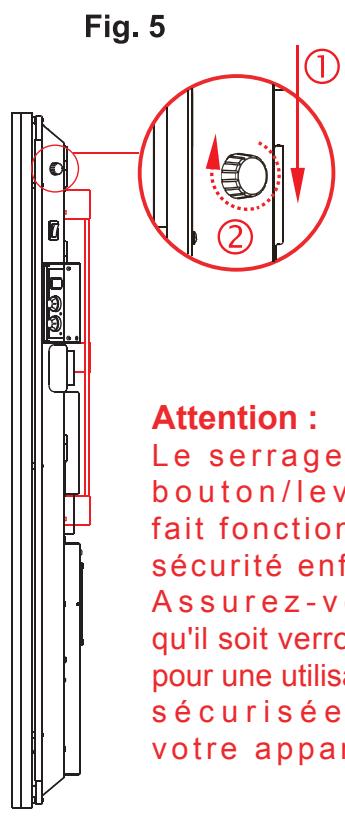

Actionner le bouton/levier vers le bas et faire le serrage pour verrouiller l'appareil (Fig. 5).

Fig. 6

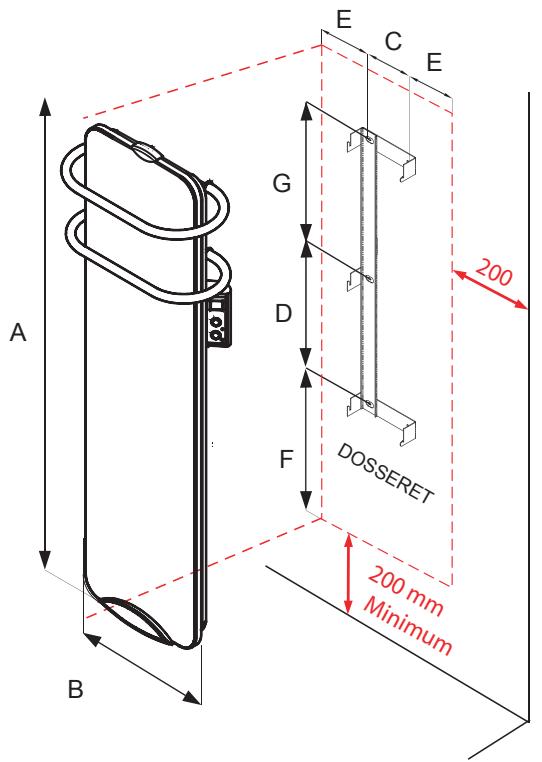

Références	Puisance En W	Intensité En A	Poids En Kg	Cotes en mm							Tension
				A	B	C	D	E	F	G
Campaver Bains Soufflant
CVV 10	400 + 600	4,5	14	802	352	140	265	106	125	265	230V~MONO
CVV 12	600 + 600	5	16	1 202	352	140	265		514	265
CVV 16	1 000 + 600	7	22	1 502	427	215	505			325
Naturay Bains Soufflant
NTV 12	600 + 600	5	24	1 214	352	140	265	106	514	265	230V~MONO
NTV 16	1 000 + 600	7	40	1 514	427	215	505			325
Svelta Bains Soufflant
SVE 09	300 + 600	4	10	802	350	140	530	105	115		230V~MONO
SVE 15	600 + 900	6,5	14	1202			265		514	265
SVE 19	1 000 + 900	8	18	1502			505			325

RACCORDEMENT ELECTRIQUE :

L'appareil doit être raccordé à un poste fixe et suivant les prescriptions en vigueur, notamment la norme NF C 15100. L'installation fixe doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3mm. "L'appareil de chauffage ne doit pas être juste en dessous d'une prise de courant placée à poste fixe". Utiliser le cableSouple NF USE A05VV-F 3 x 1 ou 1,5mm^2 de section, monted origine qui est destiné a etre relié au reseau par I'intermediaire de raccordement.

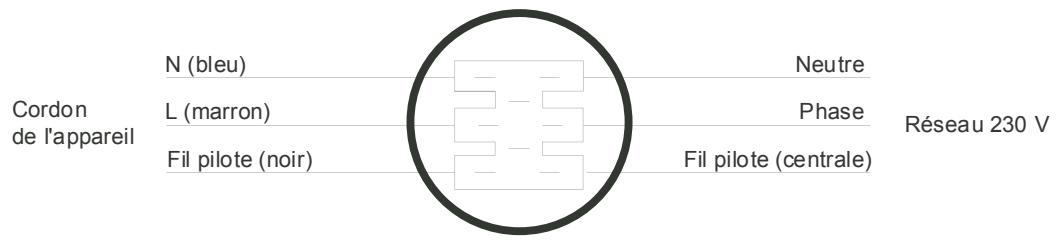

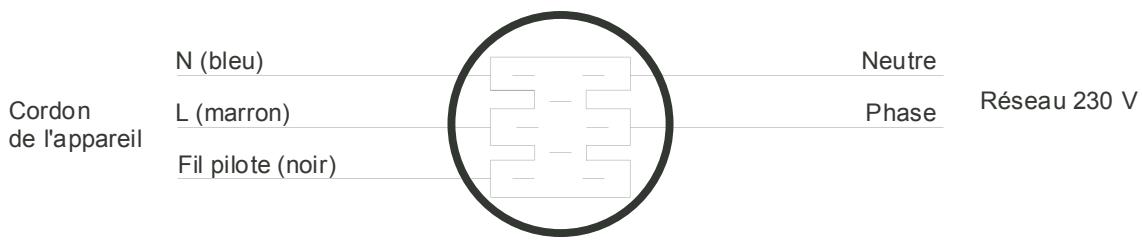

NEUTRE : conducteur bleu - PHASE : conducteur marron - FIL PILOTE : conducteur noir

IMPORTANT:

Si l'appareil n'est pas raccordé à une centrale de programme, isoler le conducteur noir

NE PAS RACCORDER LE FIL PIOTE NOIR A UNE PRISE DE TERRE (VERT - JAUNE) RACCORDEMENT AVEC UTILISATION DU FIL PIOTE
Boite de raccordement

RACCORDEMENT SANS UTILISATION DU FIL PILOT
Boite de raccordement

INTERVENTION:

Si le cable d'alimentation de cet apparéil est endommagé, afin d'éviter un danger, il ne doit être remplaçé que par un atelier de réparation reconnu par la Société CAMPA, car des outils spéciaux sont nécessaires.

RECOMMANDATIONS :

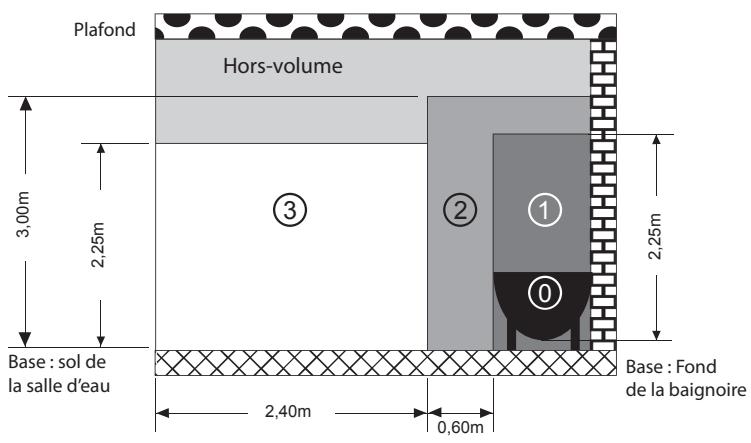

D'un point de vue de sécurité, on désigne deux zones dans la salle de bains.

• LE VOLUME 1: C'est le volume délimité par les bords de la baignoire ou du bac à douche, jusqu'à une hauteur de 2,25m - AUCUN APPAREIL ELECTRIQUE NE DOIT ETRE INSTALLLE -.
  LE VOLUME 2:

C'est le volume qui s'étend à 0,60m aujour du volume 1. Les apparéils doivent être de classe II, c'est à dire à double isolation, et protégés contre les projections d'eau. Vous les reconnaîtrez aux symboles double isolation ( ) et projection d'eau (IP24). L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant être touchés par une personne se trouvant dans la baignoire ou la douche.

CAMPA

Notice D'UTILISATION

- Campaver bains / Naturay bains / Svelta

Notice Campaver BAINS

Notice Naturay BAINS

Notice SVELTA

UTILISATION DE LA RÉGULATION ÉLECTRONIQUE NUMÉRIQUE MULTIFONCTIONS POUR L'UTILISATEUR

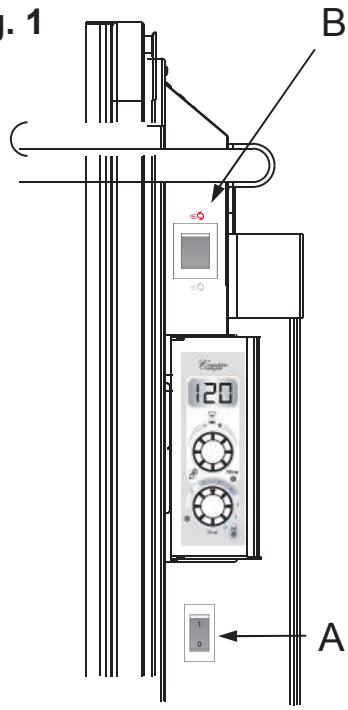

PRÉSENTATION DU TABLEAU DE COMMANDE :

La régulation électronique de cet apparéil a été conçue pour vous donner le maximum de comport et d'économie.

Fig. 1
B

Interrupteur AIR chaud AIR température ambiente

Affichage LCD:
Réglage de 0 à 120 minutes

Bouton démarrage et de réglage de la minuterie

Voyant de saturation du filtré

Potentiomètre de réglage de la température

Voyant de chauffe

Interrupteur 1 Marche 0 Arrêtchauffage

Puisance rayonnée regulée par le thermostat

3 TYPES DE FONCTIONNEMENT

Soufflerie en marche forcie Air tempereature ambiente (Uniquement en mode minuterie voir page 7)

C
D
E
F
G

Puisance rayonnée totale +

Soufflerie en marche forcie Air chaud

(Uniquement en mode minuterie voir page 7)

MISE EN MARCHE ET RÉGLAGE DE LA TEMPERATURE CONFORT EN FONCTIONNEMENT PUISSANCE RAYONnée

1 - Mettre l'interrupteur (rep A fig.1) sur I.
2 - Fermer les portes de communication de la pierce etmettre le potentiometre de reglage de la tempereature (rep E fig.2) en position "Maxi" (Fig 3.).

Fig. 3
Maxi

Fig. 4

Fig. 5

3 - Attendre que la pièce atteigne la température souhaitée (example 18 à 20^ C). Lorsque la température est atteinte, tourner lentement le bouton (Figure 4) jusqu'à extinction du témoin de chauffe (rep F Fig.2).
4 - Tourner TRÉS LENTEMENT le bouton (Fig 5) jusqu'à l'illumage du témoin de chauffe (rep F Fig.2). La température可以选择 est ainsi réglée.

Fig. 2

1 - Mettre l'interrupteur (rep.A fig.1) sur I.
2- Appuyer sur le bouton de la minuterie pendant 1/2 secondes puis relacher (rep.C fig. 2). L'écran indique 20 mn (réglage d'usine), la minuterie et la soufflerie se mettent en fonctionnement. Pour régler le temps de fonctionnement de la soufflerie (de 0 à 120 mn), tournier le bouton de la minuterie (rep.C fig.2) vers la droite pour augmenter ou vers la gauche pour diminuer jusqu'à la valeur可以选择.

Pour mémoriser le temps de fonctionnement (ex: 30 mn)

• régler l'afficheur sur 30
• rester appuyer sur le bouton de la minuterie

pendant 3 à 4 secondes jusqu'au clignotement de l'afficheur.
- relâcher le bouton, les 30 mn sont mémorisées.

A la prochaine utilise, en appuyant sur le bouton de minuterie:

• les 30 mn s'afficheront automatiquement.

3 - Arrêt de la minuterie :

-automatiquement à la fin du tempsprogrammé.
-manuellement par un appui bref sur le bouton de minuterie.

Dans les 2 cas, après arrêt de la minuterie, l'appareil reprend son fonctionnement normal avec régulation par thermostat, suivant le réglage initial de la température.

Fig. 2

RéGLAGE HORS-GEL:

Placer l'index du bouton repère E (fig. 2) sur le symbole La température ambiente sera maintainue entre 5 et 8^ C.

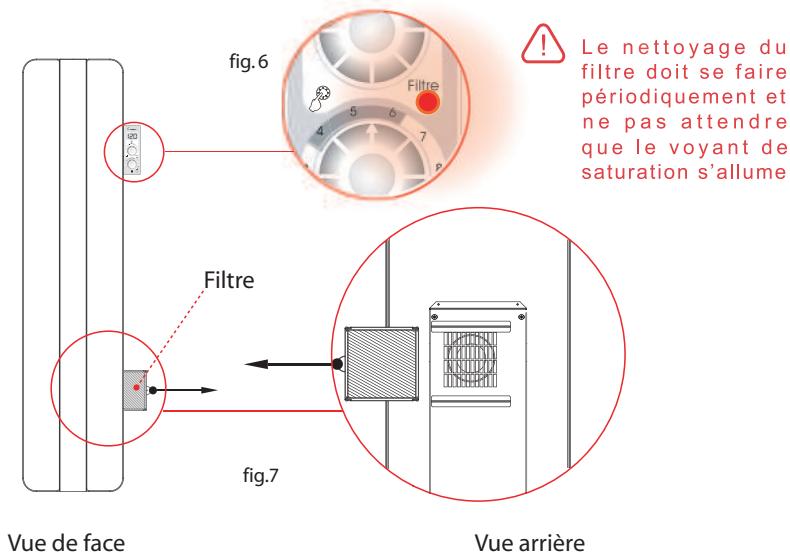

VOYANT DE SATURATION : NETTOYAGE DU FILTR.

La turbine de ventilation est équipée d'un filtré anti-poussières (fig.7).

Ce filtré est amovible pour un nettoyage périodique.

Lorsqu'il est sature, le témoin rouge (fig.6) s'allume et provoque l'arrêt de la soufflerie.

Pour une meilleure utilisation, nettoyer le filtrre régulierement:

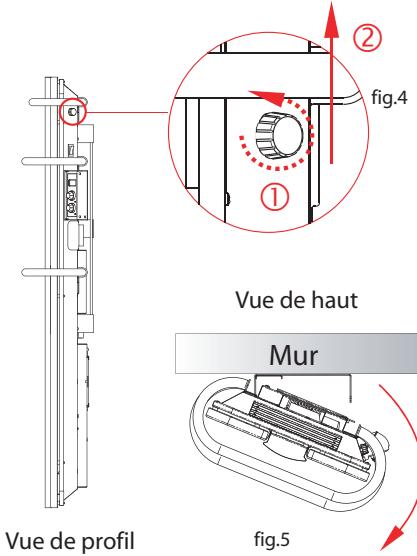

• Dévisser et actionner le bouton levier vers le haut (fig.4)
  situé à l'arrière droit de l'appareil.
• Pivoter l'appareil (fig.5) puis en bas à droite tirer la languette du filtre (fig.7).

ATTENTION :

Après nettoyage par aspiration ou brossage, remettre le filtré en place. Pour remettre en marche, il est nécessaire de couper l'alimentation générale de l'appareil, avant la remise en service. (interrupteur en position 0 minimum 3 minutes)

ATTENTION:

La régulation électronique de votre apparéil étant très précise, il est normal que le témoin de chauffe s'allume et s'éteigne dans le cycle d'environ 80 secondes. Ces alternances marche/arrêt correspondant à l'ajustement permanent de la température.

1 - Il est normal que pour la gamme SVELTA, l'air chaud ventilé ne sorte pas sur toute la hauteur de la colonne (ouverture d'une vingtaine de centimètres, placée différemment suivant les apparciels). 2 - En fonction :

• de l'installation sur un mur extérieur ou interieur
• de la hauteur de l'installation (sol en carrelage, plancher, moquette, ...)
• de la proximé de courant d'air provenant d'une cheminée, d'une bouche d'aération, d'une porte ou baie vitrée, d'une boîte de raccordement non étanche,...
• et dans tous les cas ou un élément extérieur viendrait modifier la valeur réelle de la température ambiente prise par la sonde située en partie BASSE de l'appareil, celui-ci pourrait fonctionner à 100% , alors que la température de la piece seraient en rapport avec la consigne du bouton de réglage du thermostat.

UTILISATION EN MODE PROGRAMMATION POUR L'UTILISATEUR

VOUS AVEZ LA POSSIBILITÉ D'UTILISER TROIS SOLUTIONS OPTIONNELLES DIFFÉRÊNTES:

1- Individuelle, chaque apparéil doit être équipé d'un module de programmation RYTHMEUR réf.: REX. Si l'installation est équipée d'un fil pilote, un apparéil par zone doit être équipé d'un module de programmation pilotant les autres apparéils de la zone. (sauf pour le SVELTA SVE 09 BCPB)
2- Par courant porteur, un apparéil par zone doit être équipé d'un module de programmation DIRECTOR réf.: DIR pilotant les apparéils de la zone équipés d'interfaces RELAYOR réf.: REL. (sauf pour le SVELTA SVE 09 BCPB)
3- Par fil pilote, avec une centrale de programmation traditionnelle des fabricants spécialisés tels que DELTA DORE, FLASH, etc... Compatible avec tous nos apparciels à régulation électronique numérique. Tension à transmettre sur le fil pilote par l'intérnédiaire de votre centrale de programmation (mesure prise entre le fil pilote et le neutre)
4- Par Radio Fréquence avec la centrale emettrice ERF et les apparils équipés de récepteurs RRF.

CONFORT – 0 Volt / - 1°C : 230 Volts pendant 3 seconds / - 2°C : 230 Volts pendant 7 seconds

ECO : 230 Volts

HORS GEL : 115 Volts (alternance négative)

ARRÉT : 115 Volts (alternance positive)

PROGRAMMATION DES 6 ORDRES PAR GESTIONNAIRE:

Si voiture installation est generée par un gestionnaire du type Tempo d'EDF ou similaire, les abaisements de température se feront sur ordre de ce gestionnaire, selon la période tarifique. Les 6 ordres sont confort,-1°C, -2°C, Economique, Hors-gel et Arrêt.

ATTENTION:

Si nos apparèils sont raccordés sur une centrale de programmation n'utilisant pas de fil pilote, la radio fréquence ou de courant porteur, vous créez une modification du fonctionnement de nos apparèils en supprimant les cycles de 80 secondes des thermostats pour la recherche de la température. Ce fait engendra de GRAVES CONSEQUENCES pour la fiabilité de nos apparèils : chocs thermiques, bruits de dilatation, variation de l'amplitude de la température (moins de comport), consommation électrique plus importante, etc...

EN CAS DE MAUVAISE UTILISATION: de nos apparèils, nous ne pourrons assurer la garantie quant aux remplacements des pieces rendues defectueuses.

RÉGLAGES DES APPAREILS PROGRAMMES PAR COURANT PORTEUR “DIRECTOR” ET L’INTERFACE “RELAYOR” OU UN MODULE DE PROGRAMMATION PAR FIL PILOTÉ “RYTHMEUR EXCEL”, OU PAR RADIO FREQUENCY.

Faire le réglage de la température Confort comme indiqué en page 6.

Les abissements seront automatiquement commandés par leprogrammateur suivant les indications que vous aurezAAParavant enregistrées.

INFORMATION

Lors de la première chauffe, il peut s'échapper une odeur non nocive, ce phénomène disparait après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur :

• le délestage évientuel étant prioritaire, il est possible que l'appareil nechauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra enchauffe.

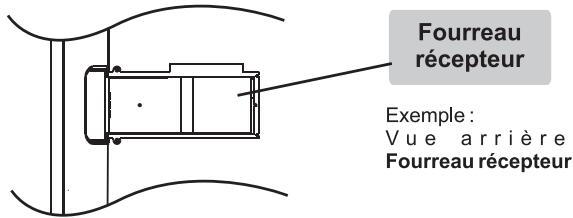

L'ENJOLIVEUR Cache FOURREAU RÉCEPTEUR situé à l'arrière de l'appareil ne doit pas être enlevé ni déverrouillé si le MODULE DE PROGRAMMATION OU L'INTERFACE ne sont pas utilisés.

(sauf SVELTA SVE 09)

CONSEILS ET ENTRETIEN

ENTRETIEN :

AVANT TOUTE INTERVENTION SUR L'APPAREIL, COUPER L'ALIMENTATION ELECTRIQUE GENERALE DE L'INSTALLATION CHAUFFAGE.

NETTOYAGE DU REVÊTEMENT EPOXY :

A l'aide d'une éponge, nettoyer avec de l'eau savonneuse. Pas de produit abrasif, ni de tampon métallique. Attendre le séchage de l'appareil avant la remise sous tension.

NETTOYER PÉRIODIQUÉMENT VÔTURE APPAREIL :

La présence prolongée de poussière nuisant au bon fonctionnement de l'appareil, nettoyer périodiquement et notamment en début de saition de chauffe la surface des diffuseurs rayonnants, et toutes les parties impregnées notamment en cas de travaux dans la pierce. Pour le nettoyage de la façade, attendre que cette-ci soit refroidie et utiliser du produit à vitre avec un chiffon doux.

MISE EN GARDE

L'appareil ne doit etre utilise si la faucade est endommagée (faucade en verre, ou pierre).

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

Exemple : linge, serviette, etc...

Utiliser exclusivement les barres de séchages.

IMPORTANT: NE PAS COUVRIR L'APPAREIL

ATTENTION:

Eviter aux jeunes enants de s'appuyer sur la façon de l'appareil pendant son fonctionnement. Afin d'éviter tout danger du au réarmement intempestif du coupe-circuit thermique, cet apparéil ne doit pas être alimenté par l'intémidaire d'un interrupteur externe comme une minuterie ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité.

NE RIEN INTRODUIRE DANS L'APPAREIL:

Exemples : papier, jouets en plastique introduits dans les diffuseurs rayonnants et souflants.

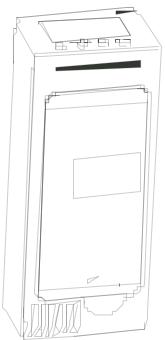

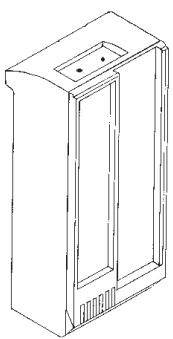

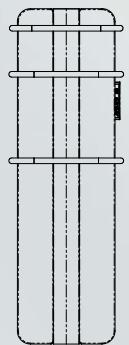

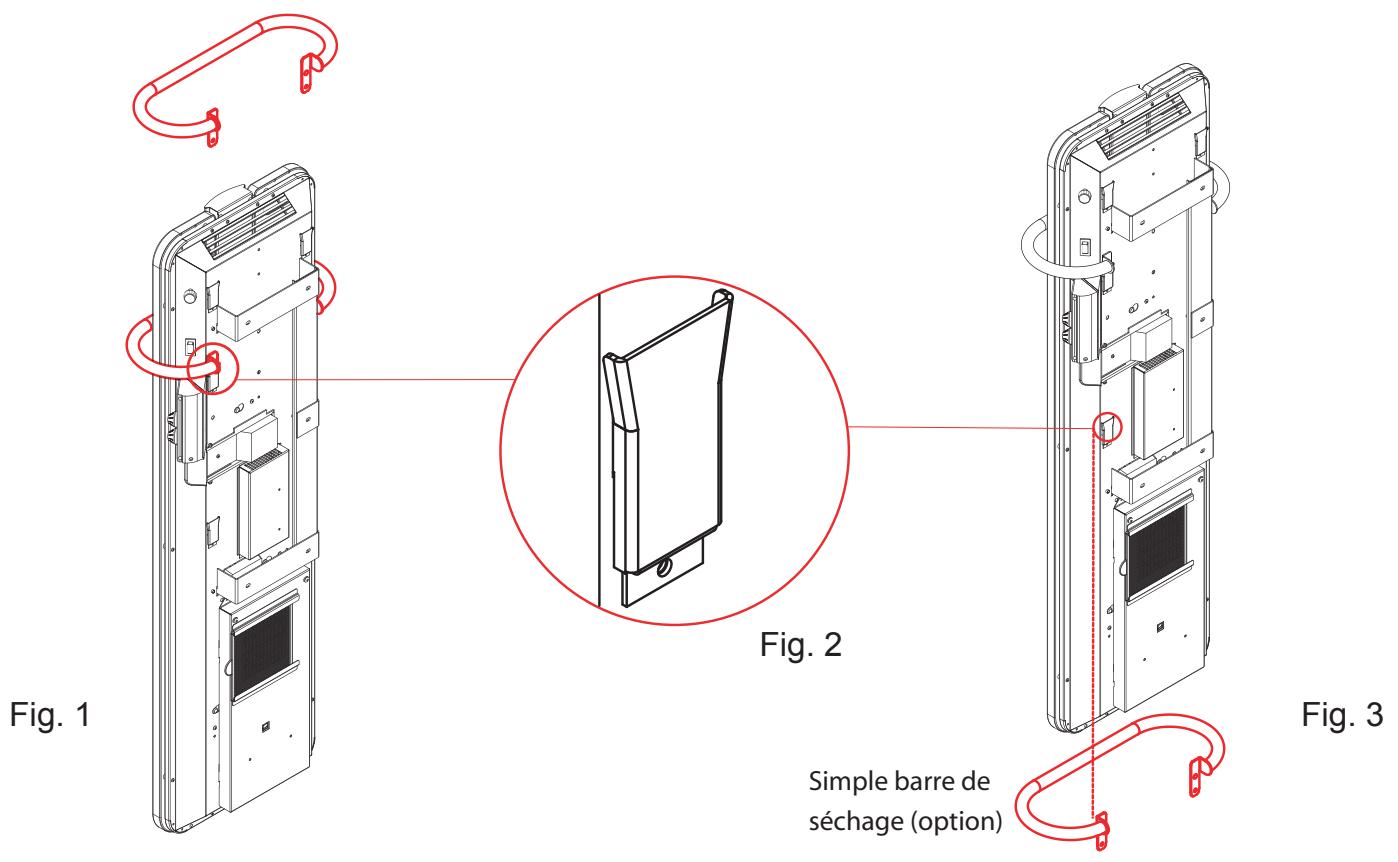

Présenter la ou les barres de séchage au dessus de l'appareil (Fig.1).

Placer l'accessoire dans son logement (Fig. 2).

La troisième barre (en option / sauf Svelta 09 et CVV10), s'engage par le bas de l'appareil (Fig.3)

OPTION : BARRE DE SÉCHAGE SUPPLEMENTaire

Réf. KitBCV1 pour SVELTA SVE 09/15/19.

pour NATURAY BAINS SOUFFLANT NTV 12.

pour CAMPAYER BAINS SOUFFLANT CVV 10/12.

Réf. KitBCV2 pour NATURAY BAINS SOUFFLANT NTV 16.

pour CAMPAYER BAINS SOUFFLANT CVV 16.

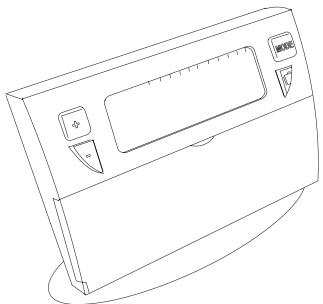

Module de programmation individuel et/ou par Fil pilote

REX (SEPB / BCCB)

Director

Module de programmation

par Courant porteur

DIR (SEPB / BCCB)

Relayor

Interface 6 ordres

par Courant porteur

REL6 (SEPB / BCCB)

Cassette Récepteur Radio Fréquence RRF (SEPB / BCCB)

Centrale Emetteur Radio Fréquence ERF (BCCB)

NOTES

CERTIFICAT DE GARANTIE

Nos apparèils sont garantis pendant 2 ans contre tous vices de construction constatés par nos soins sous la réserve expressée qu'ils soient utilisés dans des conditions normales de fonctionnement.

La garantie ne peut comprendre aucun dommage et intérêt d'aucune sorte.

Le changement ou la réjection de piece ont lieu en nos Usines et tout retour doit être franco avec notre accord.

Les frais de port, d'emballage, de main d'oeuvre restent à la charge de l'usager.

La garantie ne couvre pas les dégats aux fins intérieurs ou extérieurs.

La garantie porte également sur les éléments chauffants.

Aucune réclamation, ni recours à la garantie ne pourront être acceptés :

• Si l'appareil n'est pas accompagné du présent bon sans rature ni surcharge.
• S'il a eteutilise sous dautres tensions que celle prescrite sur le present bon.
• S'il a subi la moindre transformation.
• S'il y a eu fausse manoeuvre, manque de soins notoires.
• Si le délaï de garantie est dépassé.

Le changement d'une pierce sur l'appareil ne prolonge pas pour autant la garantie.

Le vendeur et l'usager engagent leur responsabilité si la date d'achat est erronée.
