MAC 700 WASH - Projecteur de scène MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur à LED Wash
Caractéristiques techniques principales	Technologie LED, angle de faisceau variable, contrôle DMX
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	600 x 300 x 200 mm
Poids	15 kg
Compatibilités	Compatible avec les systèmes de contrôle DMX 512
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V
Puissance	700 W
Fonctions principales	Effets de wash, mélange de couleurs, contrôle à distance
Entretien et nettoyage	Nettoyage régulier de la lentille et des ventilateurs, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de service disponible
Sécurité	Certifications CE, protection contre les surcharges électriques
Informations générales utiles	Idéal pour les événements en direct, les concerts et les productions théâtrales

FOIRE AUX QUESTIONS - MAC 700 WASH MARTIN

Comment puis-je résoudre un problème de mise sous tension du MARTIN MAC 700 WASH ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise de courant fonctionne. Testez avec un autre appareil si nécessaire. Si le problème persiste, vérifiez les fusibles internes.

Que faire si la lumière ne s'allume pas ?

Assurez-vous que l'appareil est correctement alimenté. Vérifiez également si l'ampoule est grillée et remplacez-la si nécessaire.

Comment résoudre un problème de réponse lente lors de l'utilisation de la télécommande ?

Vérifiez les piles de la télécommande et remplacez-les si elles sont faibles. Assurez-vous également que le récepteur IR n'est pas obstrué.

Pourquoi le MARTIN MAC 700 WASH ne répond-il pas aux commandes DMX ?

Vérifiez que le câble DMX est correctement connecté et qu'il n'y a pas de court-circuit. Assurez-vous que l'adresse DMX est correctement configurée.

Comment nettoyer le MARTIN MAC 700 WASH ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer l'extérieur. Évitez de mouiller les composants internes. Pour un nettoyage approfondi, consultez le manuel d'utilisation.

Que faire si le ventilateur du MARTIN MAC 700 WASH ne fonctionne pas ?

Vérifiez si l'appareil est en surchauffe. Si le ventilateur ne fonctionne toujours pas, il peut être nécessaire de le remplacer. Contactez un technicien qualifié.

Comment réinitialiser le MARTIN MAC 700 WASH ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez le bouton de réinitialisation enfoncé tout en le rallumant.

Pourquoi le faisceau de lumière est-il faible ?

Cela peut être dû à une ampoule usée ou à la saleté sur la lentille. Vérifiez et remplacez l'ampoule si nécessaire, et nettoyez la lentille avec précaution.

Comment mettre à jour le logiciel du MARTIN MAC 700 WASH ?

Téléchargez la dernière version du logiciel depuis le site officiel de MARTIN et suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI MAC 700 WASH MARTIN

manuel d'utilisation

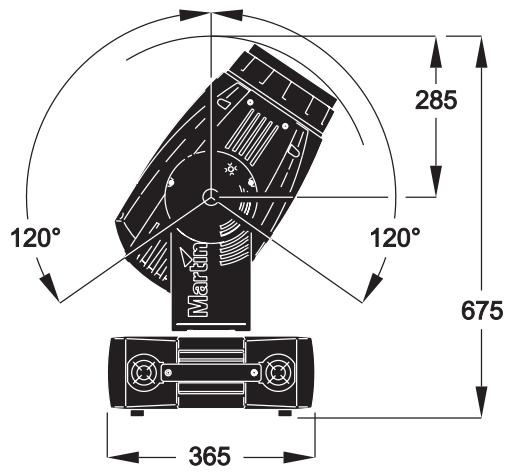

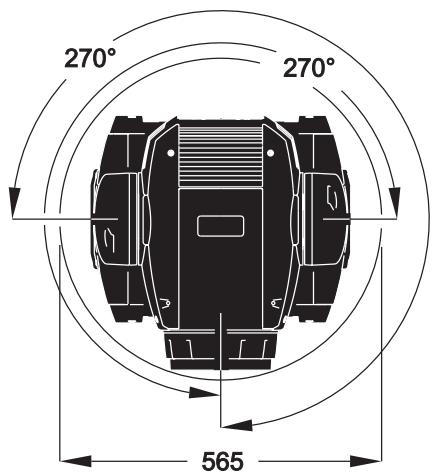

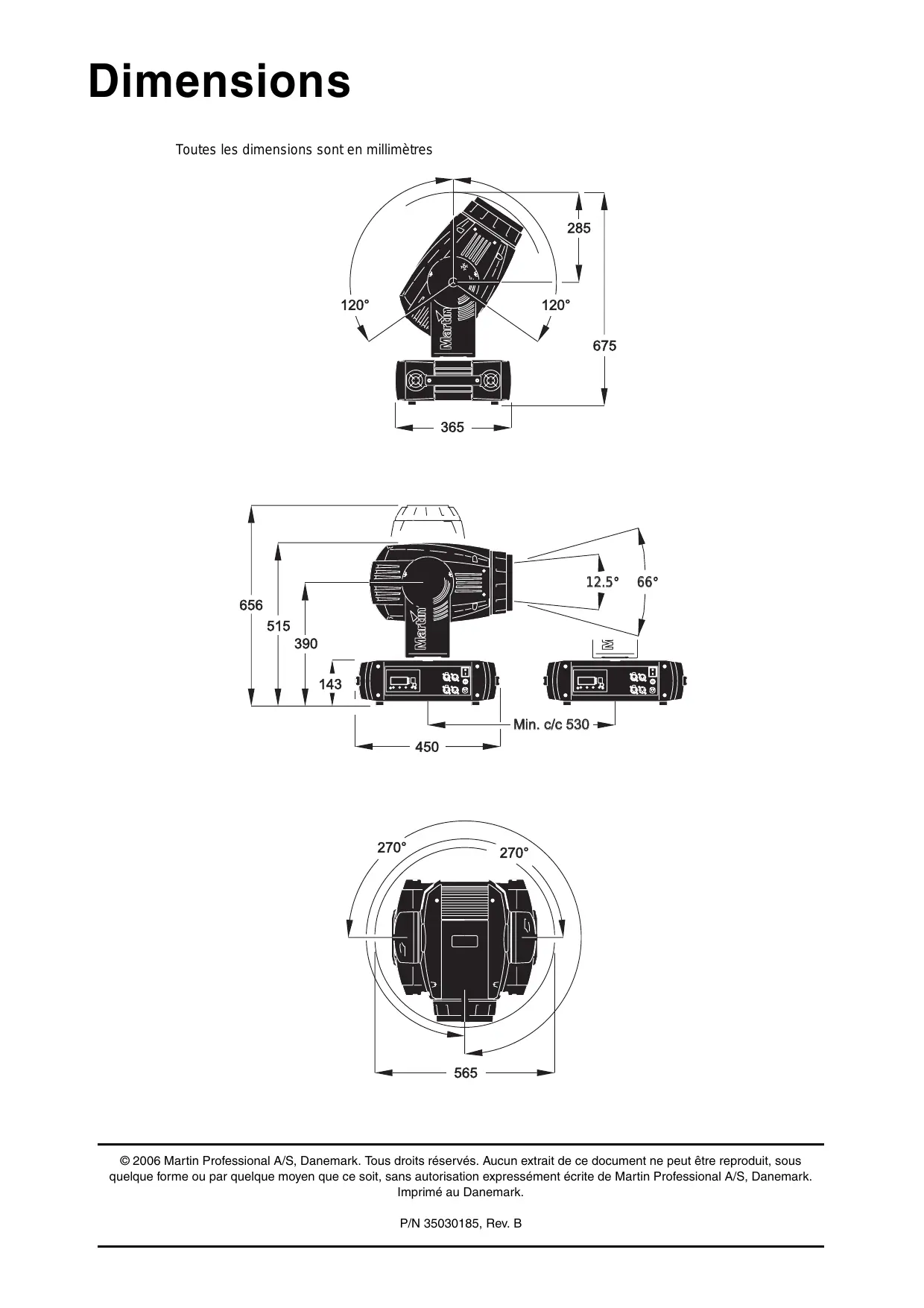

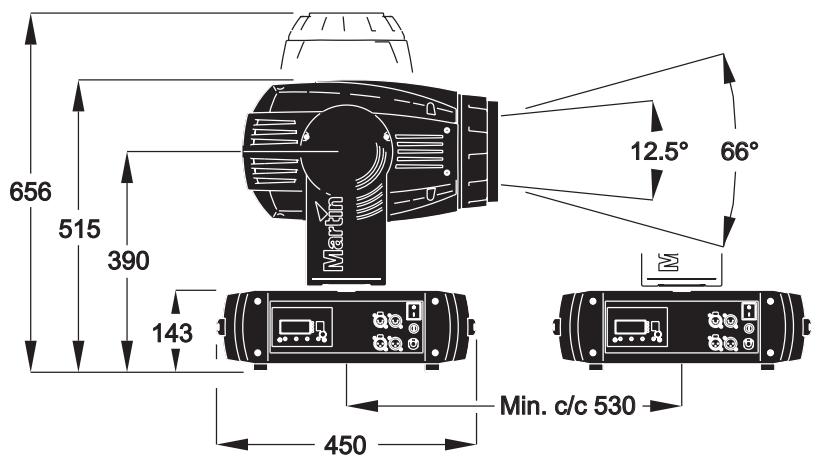

Dimensions

Toutes les dimensions sont en millimètres

Précautions d'emploi

Attention! Ce produit est réservé à un usage professionnel. Il n'est pas destiné à un usage domestique.

Ce produit présente des risques de blessures sévères voire mortelles par incendie, brûture, électrocution, irradiation aux ultraviolets, explosion de lampe et chute. Lisez attentionivement ce manuel avant d'instructor et de mettre sous tension le projecteur et respectez toutes les mises en gardes listées dans ce document et imprimées sur l'appareil. Pour toute question sur l'utilisation en toute sécurité de ce projecteur, contactez votre revendeur Martin ou appezez l'assistance technique 24/24 au [phone]

PROTECTION CONTRE LES ÉLECTROCUTIONS

• Déconnectez le projecteur du secteur avant d'enlever ou d'installer la lampe, un fusible ou tout autre composant ainsi que lorsqu'il n'est pas en service.
  Raccordez toujours le projecteur à la terre.
• N'utilisez pas le projecteur si son cable d'alimentation est abimé.
• Ne contourez pas l'action de protection des fusibles et ne les remplacez que par des fusibles de même type.
• N'utilisez que des sources de courant compatibles avec les normes en vigueur et protégées contre les surcharges et les défauts différents.
• N'exposez pas le projecteur à la pluie ou à l'humidité.
• Référez toute opération non décrite dans ce document à un service technique qualifié.

PRECAUTIONS D'USAGE AVEC LES LAMPES

• N'utilise jamais le projecteur lorsqu'il manque des lentilles ou des capots.
• Une lampe à décharge chaude est sous pression et peut exploser. Lors du remplacement de la lampe, laissez le projecteur refroidir au moins 15 minutes avant d'ouvrir les capots et de retarder la lampe. Protégez vos yeux et vos mains avec des lunettes et des gants de sécurité.
• Ne fixez pas directement dans le faisceau. Ne regardez pas une lampe allumée non protégée.
• Remplacez la lampe si elle est defectueuse ou grillée.
• Remplacez la lampe si elle dépasse la durée de vie donnée par le constructeur.
• N'utilisez que le modele de lampe apprové.
• Si l'enveloppe de quartz d'une lampe à décharge est cassée, la lampe libre une faible quantité de mercure et autres gaz toxiques. Si elle explode dans une zone fermée, évacuez la zone et ventilez-la immédiatement. Portez des gants nitrites lorsque vous manipulez la lampe cassée. Considerez le recyclage de lampes usagées ou cassées comme celui des déchêts toxiques et confiez-les à un spécialiste.

PROTECTION CONTRE LES RISQUES D'INCENDIE ET DE BRULURES

Danger!

Forte chaleur ! Evitez tout contact direct avec les personnes et les matériaux. La surface extérieure de l'appareil peut atteindre des températures extrêmes - de l'ordre de 160^ . Laissez le projecteur refroidir au moins 15 minutes avant de le manipuler.

Une exposition prolongée à une lampe non protégée peut provoquer des brûlures de la peau et des yeux.

• N'essayez jamais d'outrepasser l'action des protections thermostatiques et des fusibles. Remplacez toujours les fusibles fondus par des fusibles de type strictement identique à ceux spécifiés ici.
• Maintenez tous les matériaux combustibles (tissus, bois, papiers) à 0,5 m (20 in.) au moins de l'appareil.
• Maintenez les matériaux inflammables loin de l'appareil.
• N'éclairez pas de surface à moins d'1,2 m (42 in) de l'appareil.
• Laissez un espace d'au moins 0,1 m (4 in) autour des aérations et des ventilateursurs.
• Ne placez jamais de filtrer ou autre matériel devant les lentilles.
• Les parois extérieures de l'appareil peuvent devenir très chaudes. Laissez le projecteur refroidir au moins 15 minutes avant de le manipuler.
• Ne modifiez pas le projecteur et n'installez aucune piece détachée qui ne provienne de Martin.
• N'utilisez pas le projecteur si la température ambiente (Ta) dépasse 40^ ( 104^ ).

PROTECTION CONTRE LES RISQUES DE CHUTE

• Ne soulevez pas ou ne portez pas l'appareil tout seul.
• Lors de l'accroche du projecteur, vérifie que la structure supporte au moins 10 fois le poids de tous les apparèils installés.
• Vérifiez que tous les capots extérieurs et les systèmes d'accroches sont sécurisés par une accroche secondaire (élingue de sécurité par exemple).
• Interdisez l'accès sous la zone de travail pendant la pose et la dépose du projecteur.

13/14

Recyclage de ce produit

Les produits Martin sont construits en accord avec la Directive 2002/96/EC du Parlement Européen et du Conseil de l'Union Européenne sur les déchets électriques et électroniques, améliée par la Directive 2003/108/EC.

Aidez à la presération de l'environnement! Assurez-vous que ce produit est recyclé en fin de vie. Notre fournisseur peut vous donner plus de détails sur les dispositions locales pour le recyclage des produits Martin.

Table des matières

Introduction 6

Déballage. 6
Mise en service 6

Alimentation 7

Alimentation et fusible principal 7
Connexion au secteur 7

La Lampe 8

A propos des lampes à décharge 8
Remplacement de la lampe 8

Télécommande DMX 11
Conseils pour une transmission fiable 11
Accroche 12

Panneau de contrôle 13

Navigation dans les menus 13
Adresse DMX et protocole. 13

Optimisation des performances 13
Informations affichées 14

Messages de maintenance 15
Mode manuel. 15

Utilaires 16

Effects 18

Gestion de la lampe. 18
Initialisation du projecteur 18
Gradation et stroboscope 18
Cyan, Magenta, Jaune et CTC 19
Roude de couleur 19
Modeleur de faisceau 19

Macros. 19

Zoom 19
Pan et tilt 19
Vitesse pan/tilt et vitesse des effets. 19

Configuration optique 21

Rouedcouleur 21

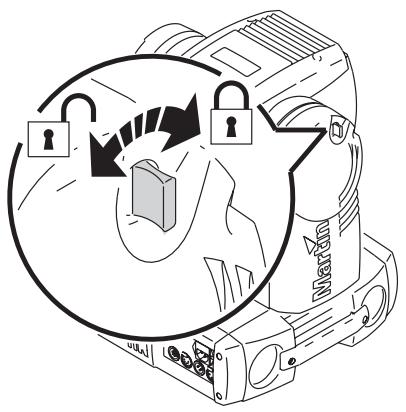

Verrouillage du Tilt. 22
Démontage 22
Nettoyage 23

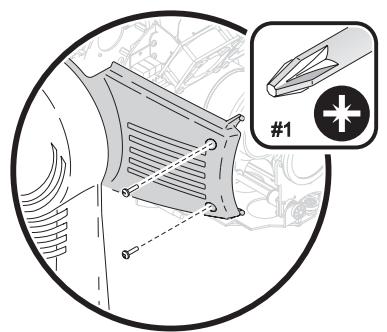

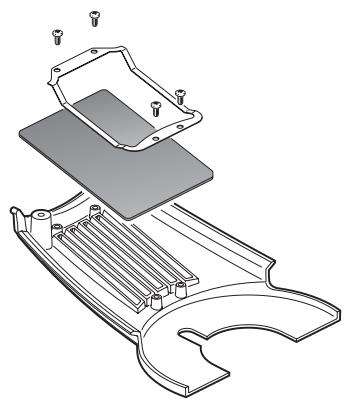

Lubrification 24
Changement de douille de lampe 24
Installation du logiciel. 24

MAC 700 Wash - Protocole DMX 25

Menu de contrôle 28
Menu de réglages mécaniques 32
Raccourcis du clavier 33
33
Messages et erreurs 34
Problèmes courants 35
Carte mère, détails 36
Caracteristiques techniques MAC 700 Wash 37

Introduction

Merci d'avoir besoin le MAC 700 Wash de Martin. Ce wash sur lyre asservie dispose des caractéristiques suivantes :

• lampe à décharge 700 Watts, arc court, réamorcage à chaud
• gradateur / shutter mécanique intégral
  trichromie complete CMJ
• correction de température de couleur progressive de 5500 à 2800 K
• roue de 8 filtres de couleurs (6 couleurs et 1 CTC 3200 - 4100, et un filtré UV) plus blanc
• Filtre de modelage de faisceau ("banane") indexable et rotative
• Zoom 5:1 (12.5° - 66°)
• 540^ de pan et 246^ de tilt avec correction automatique de position
• ballast electronique anti vascullement
• alimentation auto adaptative à découvertage
  assemblage modulaire avec fixation des modules par clips pour optimiser le temps de maintenance

Pour les dernières mises à jour du logiciel système, de la documentation et toute autre information sur le MAC 700 Wash et le reste de la gamme Martin Professional, visitez le site WEB http://www.martin.com.

Commentaires et suggestions sur ce document sont à adresser par e-mail à [e-mail] ou postés à l'attention de :

Service Department

Attention! Lisez attentivement les mises en garde détaillées dans ce manuel avant demettre en service et d'utiliser le produit.

Déballage

Le MAC 700 Wash est livre en carton ou en flight case de 2 unités. Ils sont conçus pour protégger au moyen le projecteur pendant le transport. Les accessoires ci-dessous sont inclus :

• lampe OSRAM HTI 700/D4/75 (fournie)
• 2 embases Oméga pour crochets
• ce manuel d'utilisation
• un fusible 6.3 AT (installé) pour le secteur en 208 - 240 V AC
• un fusible 15 AT pour 100 - 120 V AC.

Mise en service

Avant de mettre le projecteur sous tension :

• lisez attentivement les mises en garde de la section "Précautions d'emploi" en page 3
• vérifie que le fusible installé entre l'interrupteur et la carte d'alimentation correspond bien à la tension secteur - section "Alimentation et fusible principal" en page 7
• installez une fiche de courant sur le cable secteur comme précrit dans la section "Connexion au secteur" en page 7
• débloquez le tilt comme décrit en page 22.

Une fois allumé, vérifie le réglage de la lampe comme décrit en page 10.

Alimentation

Attention! Pour vous protégger des électrocutions, reliez toujours le projecteur à la terre.

L'alimentation électrique doit être protégée contre les surcharges (fusible ou disjoncteur) et contre les défaut différents. Vérifiez les réglages de l'alimentation avant demettre le projecteur sous tension.

Alimentation et fusible principal

Le MAC 700 Wash est équiped'une alimentation auto adaptative à découpage qui s'adapte automatiquement sur les gamas de tension 100-120 V et 208-240 V. Cependant, vousdezestinstaller le fusible principal correspondant à la gamme de tension secteur locale. Le MAC 700 Wash est livré avec 2 fusibles :

• un fusible 6.3 AT (installé) pour les giammes de tension 208 - 240 volts AC
• un fusible 15 AT pour les gâmes de tension 100-120 volts AC

Pour installer le fusible correspondant au secteur :

1. Déconnectez le projecteur du secteur.
2. Demontez le porte fusible situé à côté de l'interrupteur principal.
3. Pour un secteur en 208 - 240 VAC, installez leFuseble 6.3 A. Pour le secteur en 100 - 120 V AC, installez le fuseble de 15 A.

Connexion au secteur

Important! Connectez le MAC 700 Wash au secteur directement. Ne le raccordez pas à un gradateur : vous pourriez endommager le projecteur.

Vou aurez besoin d'une fiche secteur pour le cable d'alimentation : utilisez une fiche 3 broches avec mise à la terre. Suivez les instructions du fabricant de la fiche pour la raccorder au cable du MAC 700 Wash. Le tableau 1 donne les repêres usuals d'identification des contacts. Si ceux-ci ne sont pas clairment identifiés ou si vous avez le moindre doute, consultez un électricien qualifié.

Avant de mesure sous tension, vérifie que la tete du projecteur est bien déverrouillée puis basculez l'interrupteur sur «I».

Tableau 1: Connexion d'une fiche d'alimentation

Fil	Broche	Symbole	Vis (US)
marron	phase	L	jaune ou cuivre
bleu	neutre	N	argent
jaune/vert	terre	½	vert

La Lampe

A propos des lampes à décharge

Le MAC 700 Wash est conçu pour une lampe OSRAM HTI 700 W/D4/75. Cette source à haut rendement, double culot et arc court fournit une température de couleur de 7500 K, un index de rendu des couleurs de plus de 85. Elle dispose d'une durée de vie de 750 heures environ et peut être réamorcée à chaud.

Notez que la lampe est automatiquement ramenée à 400 W si le shutter est maintainu fermé pendant 10 secondes au moins. Cela permet d'augmenter la durée de vie de la lampe. La lampe revient à 700 W dés que le shutter s'ouvre à nouveau.

Attention! Installer toute autre type de lampe peut provoquer de sérieux dommages à l'appareil et poser d'importants problèmes de sécurité !

Pour réduire le risque d'explosion de la lampe, remplacez la lampe avant qu'elle n'arrive à la fin de sa vie nominale. Ne dépassez jamais cette durée de plus de 10% . Pour connaître l'âge de la lampe, reportez-vous à la section "Informations affichées" en page 14.

Pour une durée de vie maximale, évitez de couper la lampe tant qu'elle n'est pas arrivée à sa température de fonctionnement (5 minutes).

Remplacement de la lampe

Important! Ne touchez pas l'enveloppe de quartz de la lampe avec les doigs nus. Portez des gants et des lunettes de sécurité pour manipuler la lampe.

Des lampes de rechange sont disponibles chez votre revendeur Martin (P/N 97010212).

L'ampoule de quartz doit être propre et ne doit pas avoir de traces de graisses (déposées par les doigs généralement). Nettoyez la lampe avec un chiffon imbibé d'alcool et séchez-la avec un tissu sec et sans peluche, sur tout si vous l'avez accidentellement touchée avec les doits.

Pour remplacer la lampe

1. Déconnectez le projecteur du secteur et laissez-le refroidir au moins 15 minutes ou le temps que la plaque d'accès à la lampe puisse être touchée avec les doigts. Verrouillez la tête à l'horizontal et à l'endroit.

2. Desserrez les 4 loquets 1/4 de tour repérés par les flèches sur la plaque d'accès à la lampe comme indiqué sur la Figure 1. Dégagez complètement le support de lampe sans forcer et laissez-le en appui sur ses guides.

3. Poussez le ressort de détention sur la partie droite de la douille et dégagez le bout de la lampe. Vous pouvez vous aider d'un tournevis pour dégager la lampe du ressort comme indiqué sur la Figure 2.

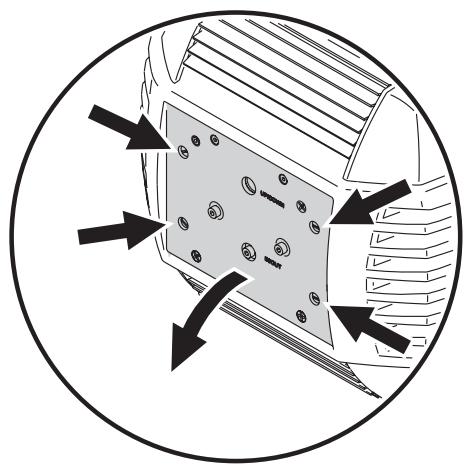

Figure 1: Accès à la lampe

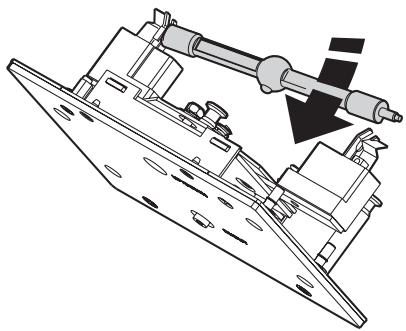

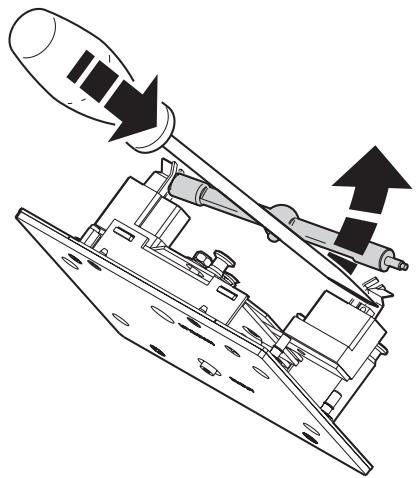

Figure 2: Retrait de la lampe

1. Inspectez le support de lampe et assurez-vous qu'aucune décoloration ou oxydation suspecte n'est présente. Remplacez-le si nécessaire (voir "Changement de douille de lampe" en page 24).

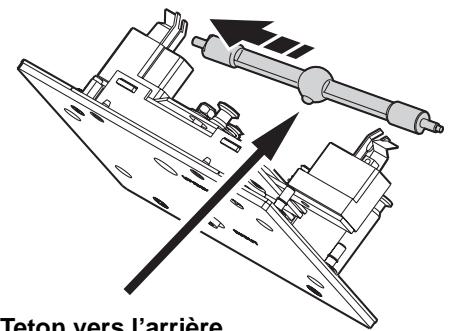

2. Orientez le téton de la lampe neue vers l'arrière comme indiqué sur la Figure 3, inséréz la pointe gauche de la lampe dans le ressort de rétention puis engagez la lampe complètement.

Figure 3: Mise en place de la lampe

1. Vérifiez que les extrémites des douilles soient coincées par le ressort en V et pas dans le V lui-même (Figure 4).
2. Alignez le support de lampe de façon à ce que la lampe soit face au trou du reflecteur. Engagez l'ensemble dans la tête jusqu'à ce qu'il soit bien plaqué en vous assurant que la lampe passée bien au centre du reflecteur sans forcer.
3. Verrouillez les 4 loquets quart de tour (en tournant dans le sens des aiguilles d'une montre) pour fixer le capot d'accès à la lampe.
4. Une fois la lampe installée, remettez les compteurs d'usure et d'amorçages à zéro. Voir "CompteursHoraires" en page 14.

Figure 4: Positionnement correct de la lampe

Alignement de la lampe

Important! Alignez la lampe avec précaution. Un point chaud trop important peut endommager les composants optiques.

1. Allumez le MAC 700 Wash et laissez-le s'initialiser. Avec un contrôle ou depuis le panneau de contrôle, allumez la lampe et projetez un faisceau blanc et net sur une surface blanche.
2. Aidez-vous de la Figure 5 pour repérer les vis de réglage. Centrez le point chaud verticalément avec la vis A et une clé Allen. Centrez le point chaud horizontallyment avec les vis C.
3. Si le point chaud est trop prononcé, tournez la vis B dans le sens anti hora jusqu'à ce que la lumière soit uniforme. Si le faisceau est plus brillant au bord qu'au centre, ou si la luzière est trop faible, tournez la vis B dans le sens hora jusqu'à atteoir un faisceau correct.

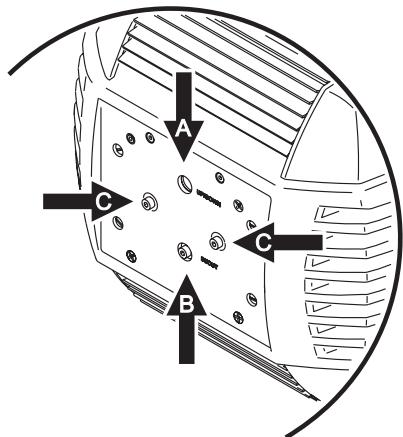

Figure 5: Vis de réglage de la lampe

Télécommande DMX

Important! Ne connectez jamais plus qu'une fiche en entrée et une fiche en sortie.

Le MAC 700 Wash dispose d'embases XLR 3 et 5 broches pour l'entrée/sorting DMX. Le brochage des embases est identique : broche 1 - blinding, broche 2 - point froid (-), broche 3 - point chaud (+). Il n'y a pas de connexion sur les broches 4 et 5.

Les embases sont câblées en parallète: toutes les entrées sont reliées à toutes les sorties. Pour une transmission fiable et pour éviter tout dommage à l'appareil, n'utilise qu'une seule embase d'entrée et une seule embase de sortie!

Conseils pour une transmission fiable

• Utilisez du cable à paires torsadées blindées conçu pour les applications RS-485. Le cable microphone standard ne peut pas transmettre correctement le signal sur de grandes longueurs. Le cable de section 0,22mm^2 (24 AWG) peut transmettre le signal jusqu'à 300m . Une section plus importante ou un amplificateur (booster) sont requis pour des distance supérieures.
• N'utilisez jamais les deux embases de sortie pour diviser la ligne. Utilisez uniquement un distributeur (ou splitter) comme le Splitter/Amplificateur RS 485 Opto-isole 4 canaux de Martin.
• Ne surchargez pas la ligne. Vous ne pouvez connecter que 32 apparéils au maximum sur une sortie de console ou de splitter.
• Terminate la ligne par un bouchon de terminaison dans l'embase de sortie du dernier apparéil. Un bouchon est simplement une fiche XLR mâle dans laquelle une résistance de 120 Ohms, 0,25 Watts, est soudée entre les broches 2 et 3. Il absorbe le signal en fin de ligne pour que celui-ci ne cause pas d'interférence. Si vous utilisez un splitter, terminez chaque ligne de sortie.
• Les projecteurs Martin concus avant 1997 utilisent une polarité inversée (broche 2 - point chaud (+) et broche 3 - point froid (-)). La polarité des embases est indiquée sur les panneaux de connectique. Utilisez un inverseur de polarité entre le MAC 700 Wash et ces apparêils si vous nevez connecter des apparêils Martin à polarité inversée.

Inverseur de polarité XLR3 - XLR3

Mâle Femelle

1 1 2 2 3 3

P/N 11820006

Bouchon mâle de terminaison

XLR Mâle

1

2 3 120 Ohm

P/N 91613017

Raccordement de la télécommande

1. Connectez un cable DMX de la sortie du contrôleur à l'entrée 3 ou 5 points mâle du MAC 700 Wash.
2. Selon le type de cable utilisé, reliez une des deux embases de sortie à l'entrée du projecteur le plus proche et continuez à CABler ainsi en cascade tous les apparêls.
3. Insérez un bouchon de terminaison mâle 120 Ohms XLR dans la sortie 3 ou 5 points du dernier projecteur de la ligne.

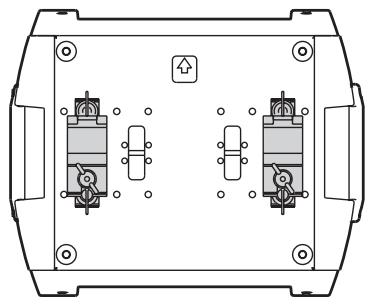

Accroche

Le MAC 700 Wash peut être posé sur son socle ou accroché dans n'importe qu'elle orientation. Les points de montage permettent la fixation des embases parallètes ou perpendicularaires à la face avant du projecteur (voir Figure 6).

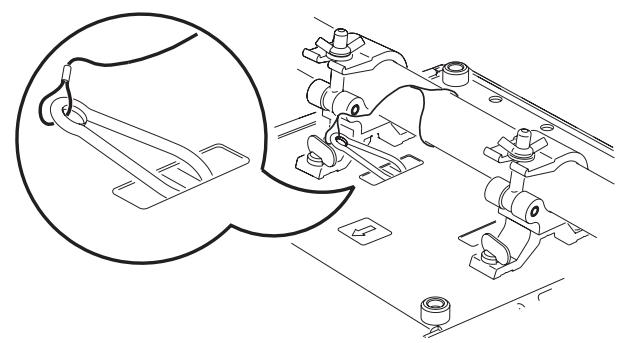

Figure 6: Position des embases et fixation de l'élingue de sécurité

Attention! Utilisez toujours 2 crochets pour suspendre l'appareil. Verrouillez toujours les 2 loquets de chaque embase. Un loquet Quart de Tour est verrouillé lorsqu'il est tourné à fond dans le sens horsaire.
Attention! Utilisez un système d'accroche secondaire comme une élingue de sécurité et attachez-le au point central repéré "SAFETY WIRE" sur le socle. Ne securisez jamais l'accroche par les poignées.

Accroche de l'appareil

1. Vérifiez que les crochets sont en bon état et qu'ils supportent au moins 10 fois le poids de l'appareil. Vérifiez que la structure supporte au moins 10 fois le poids de tous les apparciels et accessoires installés : projecteurs, accessoires, câbles, crochets ...
2. Fixez chaque crochet sur une embase avec une vis M12 (grade 8.8 ou supérieur) et un boulon.
3. Alignez les loquets des embases en face de deux points de montage et tournez-les à fond dans le sens horaire.
4. Interdisez l'accès sous la zone de travail. En travaillant depuis une plateforme stable, accrochez le projecteur sur la structure, la flèche du socle vers la zone à éclairer. Serrez les crochets.
5. Installez un cable de sécurité qui supporte au moins 10 fois le poids de l'appareil. Le point d'accroche est prévu pour un mousqueton rapide.
6. Verifiez que le verrouillage de tilt est débloqué. Vérifiez qu'aucun matériel combustible ou surface éclairée n'est à moins de 1,2 m et qu'il n'y a aucun matériel inflatable à proximité.
7. Vérifie que la tête ne peut pas heurter les objets proches (projecteurs, accessoires).

Panneau de contrôle

Via le panneau de contrôle, vous pouvez adresser le MAC 700 Wash, configurer ses paramètres (personnalité), dire les durées d'utilisation et lancer les programmes de maintenance. Ces réglages peuvent également être faits avec le boîtier de téléchargement MP-2 de Martin.

Voyez le détaill des menus de contrôle en page 28 pour une liste complète des menus et des commandes disponibles.

Navigation dans les menus

L'adresse DMX et les messages d'etat (voir page 34) s'affichent à l'allumage du MAC 700 Wash. Pour entrer dans le menu, appuyez sur [Menu]. Naviguez avec les touches [Haut] et [Bas]. Pour valider une fonction ou un réglage, appuyez sur [Enter]. Pour sortir d'une fonction ou d'un menu, appuyez sur [Menu].

Note: [Enter] doit être mantenue enforcée quelques secondes pour entrer dans les utilisaires.

Adresse DMX et protocole

L'adresse DMX, ou canal de base, est le premier canal par lequel le projecteur recoit ses instructions du contrôleur. Pour un contrôle individuel, chaque machine doit receivevoir ses propres canaux, donc sa propre adresse. Deux MAC 700 Wash peuvent partager la même adresse : ils se comporteront alors de manière strictement identique. Le partage d'adresse est intereessant pour le diagnostic de panne et le contrôle symétrique des machines en combinant inversion de pan et de tilt sur les machines elles-mêmes.

Selon le mode DMX choisi, le MAC 700 Wash requiert 16 ou 23 canaux DMX. Le mode basique utilise 16 canaux et propose le contrôle standard de tous les effets ainsi qu'un contrôle haute-résolution du pan et du tilt. Le mode étendu utilise 23 canaux et propose les mêmes options que le mode basique mais le gradateur, la roue de couleurs et la trichromie, le CTC et le zoom sont également en haute résolution.

Le choix de l'adresse DMX est limité aux canaux 1-497 (en mode basique) et 1-480 (en mode étendu). Cela permet d'interdire les adresses pour lesquelles il ne reste plus assez de canaux libres sur une ligne DMX standard.

Réglage de l'adresse DMX et besoin du protocole

1. Appuyez sur [Menu] pour entrer dans le menu principal.
2. Appuyez sur [Haut] jusqu'à l'affichage de R J J R. Appuyez sur [Enter]. Pour revenir directement au canal 1, appuyez simultanément sur [Enter] et [Haut]. Naviguez jusqu'à l'adresse désirée et appuyez sur [Enter].
3. Naviguez jusqu'à PSET dans le menu principal et appuyez sur [Enter]. Choisissez 15BT pour le mode standard ou 16E% pour le mode étendu. Appuyez sur [Enter].

Optimisation des performances

MOUVEMENT

Le MAC 700 Wash fournit plusieurs options d'optimisation des mouvements en fonction des besoin.

• Le besoin de protocole (P5ET)permet de besoin entre les modes basique (15BT) et etendu (16Ex). Le mode etendu fournit un réglage haute résolution du gradateur, des couleurs et du zoom en plus des capacités du mode basique.
• Le menu d'inversion pan/tilt (PRT I)permiet l'inversion ou l'échange des canaux pan et tilt.

• Le menu de vitesse pan/tilt (PTSP) fournit 3 réglages: FAST, NORM, et SLOW. NORM convient à la plupart des applications. FAST privilégie la vitesse de déplacement. SLOW privilégie la précision des mouvements et s'applique particulièrement aux applications de longues portées à mouvements lents avec optiques serrées.

• Les système de raccourcis (PER5) SCUT) détermine si la roue de couleur doit prendre le chemin le plus court entre deux positions - quatre à passer par le blanc - ou plusieurs éviter le blanc lors des transferts.

GRADATEUR

La courbe du gradateur (PERS>dICU) propose deux options :CHOISSEZ IM1 pour simuler un filament tungstene ou IM2 pour une gradation plus linéaire.

AFFICHEUR

Les options d'affichage (PERS) interneient le réglage d'intensité. Choisissez RUTO pour un réglage automatique ou bien un niveau compris entre 10 et 100.

Le réglage d'allumage de l'afficheur (PERS) détermine si l'afficheur reste en permanence allumé (ON), s'éteint 2 minutes après le dernier appui sur une touche (2 MN) ou 10 minutes après le dernier appui sur une touche (10 MN).

Pour inverser l'affichage (haut / bas), appuyez sur [Haut] et [Bas] simultanément.

LAMPE

Deux régles permettent de modifier le contrôle de la lampe : amortçage automatique (PERS; RLON) et extinction par le DMX (PERS; DLOF).

Lorsque RLON est sur OFF, la lampe reste eteinte tant que le projecteur n'a pas reçu une commande d'amorçage "lamp on". Lorsque RLON est sur ON, la lampe amorce automatique apres la mise sous tension du projecteur. Lorsque RLON est regle sur DMx, la lampe amorce automatique des que le projecteur recoit un signal DMX et s'eteint 15 minutes après la perte de signal.

Lorsque RLON est sur ON ou IMx, l'amorcage de la lampe est decalé dans le temps selon un calcul basé sur l'adresse DMX pour éviter que toutes les machines n'amorcent en même temps.

L'option DMX Lamp Off (JL OF) permet d'interdire (OFF) ou d'autoriser (ON) l'extinction de la lampe via la signal DMX. Une combinaison spéciale de valeurs DMX listée en page 25 permet d'exécuter la commande lamp-off même si elle est désactivée.

INITIALISATION VIA LE DMX

L'option DMX reset (PERS) contrôle le comportement de la commande d'initialisation à distance.

Lorsqu'elle est sur ON, la commande est activée. Lorsqu'elle est sur OFF, la commande est désactivée pour éviter toute initialisation accidentelle. Lorsqu'elle est réalisée sur 5SEC, la commande doit être maintainue 5 secondes pour être validée. La combinaison spéciale de commandes DMX listées en page 25 permet d'exécuter une réinitialisation quand la commande est désactivée.

NOIR RENFORCE (TRICHROMIE)

Le noir général peut être renforcé avec la trichromie (PER5→CMY). Lorsque cette option est activée (ON), la trichromie se ferme 3 secondes après le shutter pour limiter toute fuite de lumière du gradateur.

Cet effet est légément plus long à ouvrir que le gradateur. Garder cette option sur F F (par défaut) permet d'avoir les ouvertures les plus rapides après un noir.

MÉMOIRES DE CONFIGURATION

Les mémoires de réglages (JFSE CUS 1- CUS3) permettent d'enregistrer et de rappeler rapidement les réglages les plus couramment utilisés. Les données mémorisées sont le mode DMX, les inversions de pan et tilt, les options d'allumage/extinction de lampe et de reset, les réglages de l'afficheur, les modes de raccourcis, le mode studio, les réglages d'asservissement, l'algorithmme de mode suiveur et le réglage d'échantillonage du mode suiveur.

Informations affichées

COMPTEURS HORAIRES

INFO TIME donne le nombre d'heures de mise sous tension (HR5), l'usure de la lampe (L HR), et le nombre d'amorçages (L ST). Chaque compteur est disponible en deux versions : initiaisable (RSET) et

non initialisable (TOL) qui donne une mesure de l'utilisation depuis la sortie d'usine. Pour remettre un compteur à zéro, affichez-le et appuyez sur [Haut] jusqu'à ce qu'il affiche ① (Ceci peut également être fait avec le MP-2, à distance).

TEMPERATURE

INFO TEMP donne la tempereature dans le socle, sur la carte mere et le module d'alimentation et dans la tete et pres de la lampe en degrés Celsius et Farenheit.

VERSION LOGICIELLE

INFO L^ donne la version du logiciel installed. La version est etaglement visible lors de l'initialisation.

DMX

Le menu DMX log (IMXL) affiche des informations importantes pour la détction de problèmes de télécommande.

RATTE donne le taux de rafraîchissement du signal DMX en paquets par secondes. Les valeurs supérieures à 44 ou inférieures à 10 peuvent être la cause de comportements erratiques, sur tout en mode suiveur.

QURL donne une indication de la qualite du signal DMX reçu sous la forme de pourcentage de paquets reçus corrects. Les valeurs tres inférieures à 100 indiquent des effets de parasitage, de mauvaises connexions ou un probleme emanant de la qualite de la ligne ou du contrôleur.

STCO donne l'entete du signal DMX. Les paquets dont le code est different de 7 peuvent gener les performances du projeteur.

Les autres options du menu IMXL donnent les valeurs DMX reçues pour chaque canal. Si le projecteur ne se comporte pas comme prévu, dire ces valeurs peut vous aider à déterminer la cause de la défaillance.

Messages de maintenance

La LED Service du panneau de contrôle s'allume dés qu'une opération de maintenance est requise. Un message correspondant s'affiche sur l'écran. Pour l'afficher,CHOISSE SMSG dans le menu principal. Ce menu n'est disponible que si la LED Service est allumée. Deux types de messages peuvent apparaitre :

REPLACE LAMP s'affiche lorsque le compteur de lampe excede 750 heures - durée de vie nominale de la lampe.

FIXTURE OVERHEATING s'affiche lorsque la température dépasse 85^ C (185° F). La surchauffe provient certainement d'un encrassement des filtres à air et des ventilations ou bien d'un réglage incorrect de l'alimentation ou d'un ventilateur défectueux.

Mode manuel

Le mode de contrôle manuel (MAN) fournit des commandes d'allumage (LON) et d'extinction (LOFF) de la lampe, la commande d'initialisation (RST) et donne accès à tous les effets de la machine.

Utilaires

Important! Maintenez [Enter] enfoncée au moins 5 secondes pour acceder au menu d'utilaires.

SEQUENCES DE TEST

TSEQ fournit un test général de tous les effets sans nécessite d'une console. UTIL PCBT fournit des routines de test pour les circuits imprimés réservées aux services techniques.

BOUCLES D'ASSERVISSEMENT

Un système de correction de position suit en permanence la position de la roue de couleurs. Si une erreur de position est détectée, le shutter se ferme et l'effet est réinitialisé. Cette option peut être désactivée est passant l'option UTIL EFF] sur OFF

Le système de correction automatique pan/tilt peut être temporairement désactivé avec le menu U T I L F E B R. Cét état n'est pas sauvégardié et le système de correction est réactifé au démarrage suivant. Si le système ne peut pas corriger la position pan/tilt dans les 10 secondes, la correction de position est automatiquement désactivée.

RéGLAGES

Le menu de réglages mécaniques ( TIL RIIJ) donne une contrôle manuel dédié aux réglages mécaniques. Voir page 32.

ETALONNAGE

Le menu d'étaconnage (UTIL→CRL) fournit des routines logicielles de réglage des effets mécaniques concernant les butées de minimum et maximum. Cela permet notamment d'uniformiser finement l'alignement optique entre différentes machines. Gradateur et zoom sont définis par rapport à un point reférence. Les autres effets sont calibrés par rapport à un projecteurChoisi arbitraiment.

Tous les étalonnages peuvent être raménés à la valeur par défaut de 128 (mi course) avec la commande de remise à zéro:CHOISSEZ UTL CRL IFOF SURE et validez avec [Enter].

Pour étalonner les effets

1. Allumez le projecteur mais n'amorcez pas la lampe avant d'avoir calibre le zoom.
2. Pour calibrer le zoom, commencez par démonter le capot inférieur de la tête. Choisissez U T I L C R L Z 0 0 F et appuyez sur [Enter]. Reglez la valeur d'étabonnage jusqu'à ce que la face du support de zoom s'aligne avec l'arrêté du support de mise au net. Appuyez sur [Enter] pourémoriser le réglage. Remontez le capot inférieur.
3. L'étaconnage du Pan est plus utile si plusieurs machines sont alignées verticalément. Pour le calibrage, réglez le zoom, le net l'iris et le tilt de façon à ce que tous les faisceaux se recouvent et donnez à tous la même valeur de Pan. Choisissez une machine en réference. Sur les autres machines, désisissez UTIL CRL P OF puis [Enter]. Réglez les décalages de Pan pour aligner tous les faisceaux avec celui de réference. Appuyez sur [Enter] pour valider.
4. L'étaconnage du Tilt est plus utile si plusieurs machines sont alignées horizontally. Pour le calibrage, réglez le zoom, le net l'iris et le pan de façon à ce que tous les faisceaux se recouvent et donnez à tous la même valeur de Tilt. Choisissez une machine en référence. Sur les autres machines,CHOISSEZ U T I L → C R L → T O F puis [Enter]. Réglez les décalages de Tilt pour aligner tous les faisceaux avec celui de référence. Appuyez sur [Enter] pour valider
5. Pour étabonnner le gradateur, ouvre le menu UTL [RL ] OF et appuyez sur [Enter]. Placez une feuille de papier sur la lentille. Réglez le calibrage à 0 puis augmente-les jusqu'à désigner un M avec le minimum de lumière sur le papier. Appuyez [Enter] pourémoriser le réglage et retirez la feuille de papier.
6. Pour étabonnner la trichromie (cyan, magenta, jaune et CTC), projetez les faisceaux des appareils en blanc, plein feu et placez-les de façon à pouvoir les comparer facilement. Sur chaque machine, y compris la reférence, ouvrez le menu UTIL CRL CF. Cette fonction donne un certain niveau de cyan dans le faisceau. Choisissez le faisceau de reférence et réglez l'étalonnage sur les autres pour uniformiser l'ensemble. Appuyez sur [Enter] pour memoriser. Répétez la même opération pour M OF (magenta), Y OF (jaune) et COF (CTC).

VENTILATIONS

Les ventilations peuvent être forçées à pleine vitesse ou régulées thermostatiquement avec le menu U T I L F A N S. Dans les zones à faible température ambiente, la régulation est recommendée pour abaiser la pollution sonore. La fréquence d'entretien des lampes, des ventilations ... est maximisée si les ventilations sont toujours à pleine vitesse.

MISE À JOUR DU LOGICIEL

La commande de téléchargement (UTIL UPL) prépare le projecteur pour une mise à jour du logiciel. Cette commande n'est pas systématiquement nécessaire car les systèmes de mise à jour déclenchent automatiquement la préparation.

Effects

Cette section déscrit les fonctions accessibles avec le protocole DMX du MAC 700 Wash. Voyez page 25 pour le protocole DMX complet.

Le projecteur dispose de deux modes opérateires : 16 bits basique sur 16 canaux et 16 bits étendu sur 23 canaux. Le mode étendu requiert 7 canaux de plus que le mode basique et fournit les mêmes fonctions mais avec un contrôle en haute résolution du gradateur, de la roue de couleur et de la trichromie, du CTC et du zoom.

Lorsque le mode 16 bits est disponible pour un canal, le réglage grossier est donné par les 8 premiers bits (ou MSB, octet de poids fort) et le réglage fin par les 8 derniers bits (ou LSB, octet de poids faible). En d'autres termes, le canal de réglage fin ajuste la valeur du canal de réglage rapide.

Gestion de la lampe

LAMP-ON

La commande d'amorçage 'lamp-on' du canal 1 ferme un reli qui alimente la lampe. Lorsque la lampe est amorcée, cette commande n'a aucun effet.

Note: un pic de courant électrique largement supérieur à la consommation nominale se produit lors de l'amorçage d'une lampe à décharge. Amorcer plusieurs lampes simultanément peut provoquer une forte chute de tension suffisante pour empêcher l'amorçage des lampes voire déclencher les coupe-circuits de l'alimentation. Pour éviter cela, vous pouze, par exemple, programmer une série d'amorçage qui allume les lampes une par une toutes les 5 secondes.

LAMP-OFF

La commande 'lamp off' du protocole permet d'éteindre la lampe depuis la console. La commande doit être maintainue au moins 5 secondes.

Si la commande lamp-off (PERS JL OF OFF) est désactivée, vous pouvez toujours forcer l'extinction si la combinaison de paramètres ci-dessous est envoyée:

• roue de couleur : filtré 1 – DMX 17 sur le canal 7 (mode basique) ou 12 (mode étendu)
• modeleur de faisceau: engagé - DMX 1 - 255 sur le canal 8 (mode basique) ou 4 (mode étendu)

Si la pleine puissance n'est pas requise, la lampe peut etre ramenée a 400 W en montant le canal 1 entre 238 et 242. A 400 W, la durée de vie de la lampe augmente significativement.

Si le shutter est gardé fermé pendant plus de 10 secondes lorsque la lampe est en mode 700 W, la puissance est automatiquement ramenée à 400 W. Lorsque le shutter est réouvert, la lampe revient à 700 W.

Initialisation du projecteur

Si un effet perd son indexation et ne peut pas atteindre la position programmée, vous pouvez réinitialiser le projecteur depuis la console en envoyant la commande "Reset" du canal 1.

Si l'option 'DMX reset' est désactivée (PERS JRES OFF), la commande d'initialisation ne peut être exécutée que lorsque les conditions listées pour la commande "Lamp-off" sont remplies. Si l'option est régée sur 5SEC, la commande d'initialisation doit être envoyée pendant 5 secondes au moins pour être prise en compte.

Gradation et stroboscope

Le gradateur/shutter mécanique permet une gradation fluide et haute-résolution de 0 à 100% , une ouverture et un noir secs, des effets de strobe aléatoire et réglibres jusqu'à 10Hz ainsi que des effets de

pulsation aléatoires et réglables dans lesquels le gradateur s'ouvre instantanément puis se ferme lentement et vice et versa.

Les transitions 0 - 100% et 100-0 % sont instantanées. Toutefois, en raison de la manière dont le système gère le gradateur, il vous faudra peut être régler le projecteur à sa plus grande vitesse vectorielle en envoyant la valeur DMX 3 sur le canal 16 (mode basique) ou 23 (mode étendu) si vous poulez la même vitesse pour des transitions entre niveaux intermédiaires (ex de 100 à 50% ou de 20 à 70%).

Une contrôle haute résolution du gradateur est possible en mode DMX étendu avec le canal 3

Cyan, Magenta, Jaune et CTC

Cyan, magenta, jaune et CTC sont pilotés avec les canaux 3, 4, 5 et 6 (4, 6, 8 et 10 en mode étendu). Un contrôle plus fin est possible en mode étendu avec les canaux 5, 7, 9 et 11.

Roue de couleur

La roue de couleur dispose de 6 filtres, d'un CTC 3200 - 4100 K et d'un filtré UV que vous pouvez faire défilier continuément, permettant ainsi les demi couleurs ou les couleurs pleines. Le protocole fournit également des commandes de selection aléatoires et de rotation continue à vitesse régliable. La sélection des couleurs est faite avec le canal 7 (12 en mode étendu).

Le contrôle haute résolution de la roue de couleur est possible en mode étendu avec le canal 13.

Modeleur de faisceau

Le canal 8 (14 en mode étendu) contrôle le modeur de faisceau et sa position angulaire de 0 à 360^ . Si la rotation du modeur est可以选择 avec le canal de macros (9 en mode basique, 15 en mode étendu), le modeur est mis en rotation continue dans le sens horsaire ou anti horsaire à vitesse calculable.

Macros

Le canal 9 (15 en mode étendu) fournit des macros pré-programmées à vitesse variable basées sur le mode oscillant de la roue de couleur et la rotation continue du modeur de faisceau ou bien le mode aléatoire de la trichromie. Dans le cas de la rotation du modeur de faisceau (DMX 56 à 95), la vitesse et la direction de rotation sont programmables avec le canal 8 (14 en mode étendu).

Zoom

La lentille de zoom séparée permet de travailler avec un faisceau net compris entre 12,5^ et 66^ avec le canal 10 (mode basique) ou 16 (en mode étendu). Le contrôle en haute résolution du zoom est possible avec le mode étendu (canal 17).

Pan et tilt

Pan et tilt sont contrôle par les canaux 11 à 14 (18 à 21 en mode étendu). Les canaux de réglage fin sont disponibles dans les deux modes DMX.

Vitesse pan/tilt et vitesse des effets

MODE SUIVEUR OU MODE VECTORIEL

Important! La programmation peut donner des effets imprévisibles si les temps de transfert de la console sont appliqués en mode vectoriel.

Les canaux de vitesse 15 et 16 (22 et 23 en mode étendu) offrent deux méthodes de contrôle de la vitesse des effets appelées «mode suiveur» et «mode vectoriel».

En mode suiveur, la vitesse des effets est déterminée par les temps de transfert de la console. Avec cette méthode, le pupitre divise le mouvement en petits changements élémentaires que le projecteur «suit pas à

pas'. Le mode suiveur est activé en laissant les canaux de vitesse correspondants sur une des valeurs prévues dans le protocole DMX.

En mode vectoriel, la vitesse est donné par les canaux de vitesse. Cela permet d'obtenir des transferts même si le contrôleur ne dispose pas de temporisations de transfert. Le mode vectoriel peut permettre des mouvements plus fluides, en particulier à vitesse lente et/ou si le contrôleur émet un DMX erratique ou trop lent. En mode vectoriel, les temps de transfert du pupitre doivent être laissés à 0.

En mode «Changement au noir», le shutter se ferme dés qu'un effet change de position pour masquer la transition. Le shutter s'ouvre dés la fin du mouvement. Cette fonction est disponible pour le pan et le tilt sur le canal 15 (22 en mode étendu), et pour les effets avec le canal 16 (23 en mode étendu).

CHANGEMENT DES RÉGLAGES DE PERSONNALITÉ

Le canal de vitesse pan/tilt fournit des valeurs permettant de forcer certains régles de personnalité des menus de configuration.

Le canal de vitesse des effets fournit des valeurs permettant de forcer les réglages de raccourci pour les couleurs.

Configuration optique

Roue de couleur

Le MAC 700 Wash dispose d'une roue de couleur de 8 filtres interchangeables et d'un blanc. Il est équipé de série de 6 filtres, d'un CTC 3200 - 4100 K et d'un filtré UV donnant un effet lumière noire. Le schéma-ci-dessous donne la position des filtres en regardant depuis la lampe. Reportez-vous au protocole DMX en page 25 pour les références des filtres.

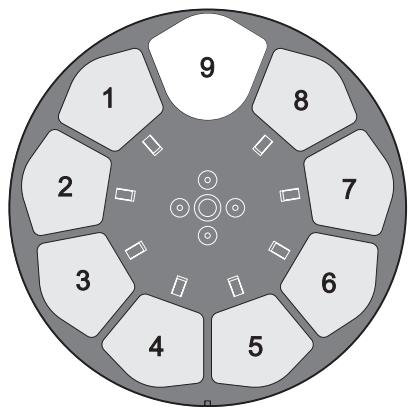

Figure 7: Positions des couleurs vues depuis la lampe

Changer un filtr de couleur

Note : portez des gants de coton (type photographe) pour manipuler les filtres et n'installez que des filtres Martin d'origine.

1. Déconnectez le projecteur du secteur et laissez-le refroidir.
2. Verrouillez la tête à l'horizontale, à l'envers (le mot 'TOP' sur le capot de lampe doit être à l'envers) et retirez le capot inférieur de la tête (place vers le haut dans ce cas).
3. Tournez la roue de couleur pour acceder au filtre à changer. Appuyez délicatement sous le filtre pour le dégager et retirez-le de la roue (B). Si vos doigts ne sont pas assez fins, protégéz le verre avec un morceau de papier pié plusieurs fois sur lui-même et retirez délicatement le filtre avec une pince fine.
4. Pour insérer un filtrte, glissez-le sous le ressort de détention jusqu'à ce qu'il se cale correctement en position.
5. Remontez le couvercle, débloquez la tête et remettez-le projecteur sous tension.

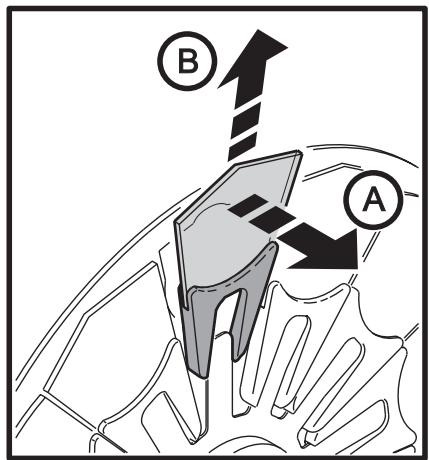

Figure 8: Replacement d'un contrôle

Entretien de routine

Le MAC 700 Wash requiert un entretien régulier. La féquence dépend fortement de l'environnement de travail. Suivez attentivement les instructions de nettoyage ci-après.

Référez toute opération non décrite ici à un service technique agrée Martin.

Important! Des excès de poussière, de résidus de fumigènes et des agregats de particules dégradent les performances et provoquent des surchauffes. Ces dommages par manque d'entretien régulier ne sont pas couverts par les garanties

Attention! Déconnectez le projecteur du secteur avant d'ouvrir les capots.

Verrouillage du Tilt

Important! Débloquez le tilt avant de remettre le projecteur en service.

L'axe de tilt de la tête peut être verrouillé pour le transport et l'entretien. Pour verrouiller ou libérer la tête, tirez sur le loquet de verrouillage et tournez-le d'un quart de tour.

Figure 9: Verrouillage du Tilt

Démontage

Retrait du module d'effets

1. Déconnectez le projecteur du secteur et laissez-le refroidir 15 minutes.
2. Demontez les 2 capots de la tete en déverrouillant leurs loquets 1/4 de tour.
3. Retirez la lentille frontale en la dégageant d'un mouvement de circulaire d'1/4 de tour.

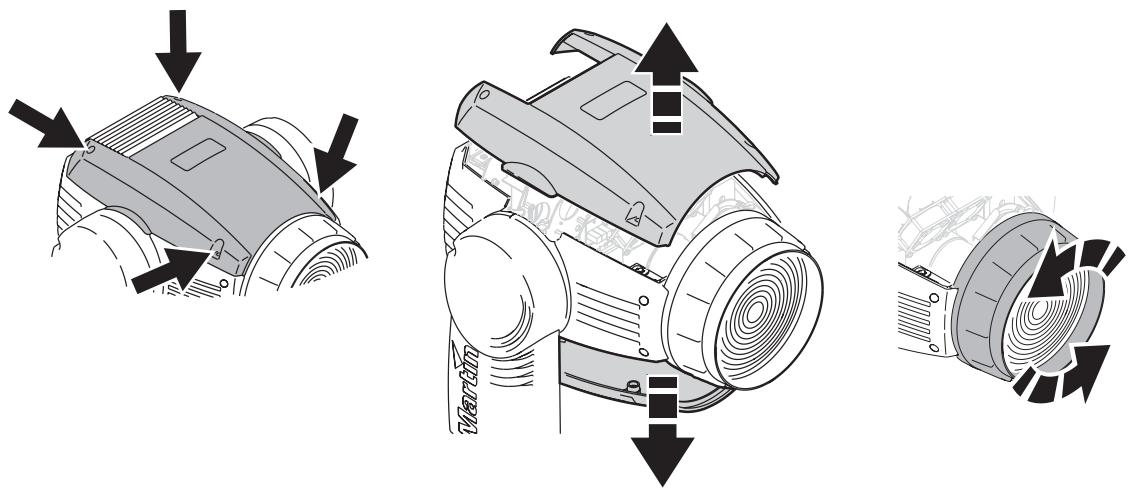

Figure 10: Retrait des capots et de la lentille frontale

1. Positionnez la tete à l'endetroit pour acceder par le haut aux composants. Maintenez la lentille de zoom par la base de son support et faites-la glisser jusqu'àu plus loin vers l'avant du projecteur.

2. Débloquez le module de gobo en tirant les leviers de blocage situés de chaque côté vers l'intérieur de la tête. Retirez le module de 1 cm environ et relâchez les loquets. Retirez complètement le module.

3. Lors du remontage, vérifie que les peignes de connexion s'engagent correctement et que le module se verrouille fermement.

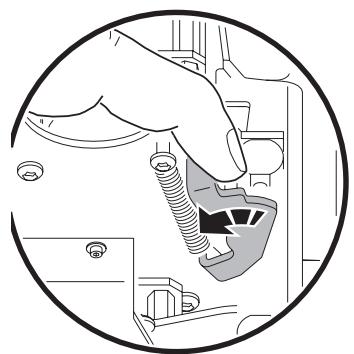

Figure 11: Leviers de verrouillage du module

Nettoyage

Un nettoyage régulier est essentiel pour la longévité et les performances de l'appareil. Des amas de poussière, de résidus de fumigènes et de particules ... dégradent les performances optiques et le refroidissement du projecteur.

Le planning de nettoyage dépend fortement de l'environnement d'utilisation. Il est donc impossible de prédéterminer une fréquence de nettoyage du projecteur. Les ventilations aspirent la poussière et les résidus de fumigène. Le nettoyage peut s'avérer indispensable parfois après quelques heures seulement d'utilisation. Les facteurs suivants sont à considérer pourmettre en place le nettoyage :

• Utilisation de machines à fumée.
• Forts courants d'air (à côté des bouches de VMC par exemple).
• Fumée de cigarette.
• Poussière excessive (produite par les effets de scène, provenant des plafonds ou des décors peu nettoyés ou enfin lors des utilisations en extérieur).

La présence d'un ou plusieurs de ces facteurs est significative. Inspectez les projecteurs dans leurs 25 premières d'utilisation pour contrôler l'objet d'encrassement puis à intervalles réguliers. Vous pourrez ainsi établier un planning de nettoyage en fonction de chaque utilisation. En cas de doute, consultez votre revendeur Martin.

Nettoyez délicatement les composants optiques et travailliez dans un endroit propre et bien éclairé. Les surfaces traitées sont fragiles et se rayent facilement. N'utilise pas de solvants qui pourrait endommager les surfaces plastiques et les surfaces peintes.

Nettoyage du projecteur

1. Déconnectez le projecteur du secteur et laissez-le refroidir complètement.
2. Demontez les couvercles et la lentille frontale ainsi que le module d'effet comme précidement.
3. Aspirez ou soufflez danglement la poussière et les particules avec de l'air comprimé.
4. Nettoyez délicatement les composants optiques. Retirez les résidus de fumigène et de poussières avec des coton tiges et des lingettes sans additif imbibées d'alcool isopropyle. Un produit lave vitre standard peut convenir mais tous les résidus doivent être enlevés avec de l'eau distillée. Nettoyez les composants en effectuant un mouvement circulaire du centre vers les bords. Séchez avec un tissu sec, propre et sans peluche. Retirez toutes les particules collées avec une lingette sans additif ou un coton tige imbibés de nettoyant pour vitre ou de l'eau distillée. Ne frottez pas les surfaces : décollez les particules par petites pressions délicates et répétées.
5. Retirez la poussière des ventilateurs de la tête et des entrées d'air avec unerosse souple, des cotontiges et un aspirateur ou de l'air comprimé.
6. De chaque côté de la tête, retirez les deux vis qui Maintiennent les capots lateraux. Tirez ces capots vers l'avant pour les retarder. Nettoyez ou changez les filtres à air. S'ils sont satures de liquide à fumée ou de poussière, lavez-les dans de l'eau savonneuse et laissez-les secher complètement. Placez les filtres en position et remontez les capots. Voir Figure 12.
7. Remontez les modules et les capots de la tête.
8. Retirez les vis des capots lateraux à l'avant du socle (indiqué par la flèche sous le projecteur). Retirez le couvercle supérieur du socle. Dégagez le module alimentation / ballast pour acceder aux ventilateurs et les nettoyer.
9. Réinstallez l'alimentation / ballast et le capot.

Lubrification

Le MAC 700 Wash ne requiert théoriquement pas de lubricification. Les glissières de zoom sont lubrifiées avec uneGRAisse longue durée,à base de teflon,qui peut etre rechargée si nécessaire par un service technique partenaire Martin. .

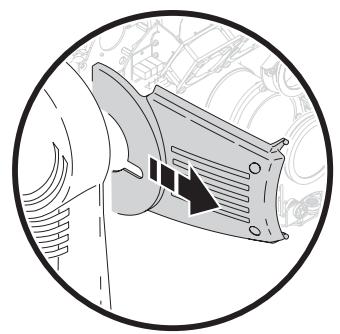

Figure 12: Démontage des filtres à air

Changement de douille de lampe

La douille utilisée dans le MAC 700 Wash peut se déterminer avec les haute tensions prsentes sur ses contacts.

Cette dépréciation commence par une décoloration des surfaces de contact. Lorsque cela arrive, la résistance aux bornes de la lampe augmente et la lampe devient plus difficile à amorcer. Si ce processus s'aggrave, la lampe peut arriver en fin de vie prématurément.

Chaque fois que la lampe est changée, inspectez la douille et faites-la changer par un technician qualifié si nécessaire, dés l' apparition des décolorations ou de surfaces oxydées. Les dommages provoqués par un non remplacement de douille endommagée ne sont pas couverts par la garantie.

Installation du logiciel

Les mises à jour du logiciel sont disponibles sur le site Web de Martin et peuvent être installées par l'embase DMX avec un dispositif de téléchargement Martin.

Les éléments suivants sont nécessaires pour réaliser une mise à jour :

• Le fichier de mise à jour du logiciel MAC 700 Wash disponible en téléchargement sur le site web de Martin dans la rubrique Support technique (http://www.martin.com).
• Le programme Martin Software Uploader en version 5.0 ou supérieure, disponible en téléchargement sur le site web de Martin dans la rubrique Support technique (http://www.martin.com).
• Un système Martin MP-2 Uploader connecté à un PC sous Windows 95/98/ME/2000/XP ou l'une des cartes DMX pour PC Martin compatible avec le logiciel Martin Software Uploader.

Méthode normale d'installation

Reportez-vous au manuel du MP-2 et à celui du logiciel Martin Software Uploader.

Installation après éché de la méthode normale (boot sector update)

Note: n'appliquez cette procEDURE que si le logiciel est corrompu (ce qui est visible de maniere evidente lorsque le panneau de contrôle ne repond plus à la mise sous tension) ou si les notes de mises à jour spécifique expressement une mise à jour du secteur de Boot. Dans le cas d'une erreur de somme de contrôle (Check Sum Error), repreneze la procEDURE normale.

1. Déconnectez le projecteur du secteur.
2. Retirez le capot létral du côté de l'afficheur pour acceder à la carte mère.
3. Retrouvez le cavalier note "BOOT" sur la carte mère (voir page 36) et déplacez-le sur la position «INIT».
4. Faites une mise à jour en mode Boot comme décrit dans la documentation du système de mise à jour.
5. Une fois le téléchargement terminé, déconnectez le projecteur du secteur et replacez le cavalier sur «DISABLE».
6. Remontez la base.

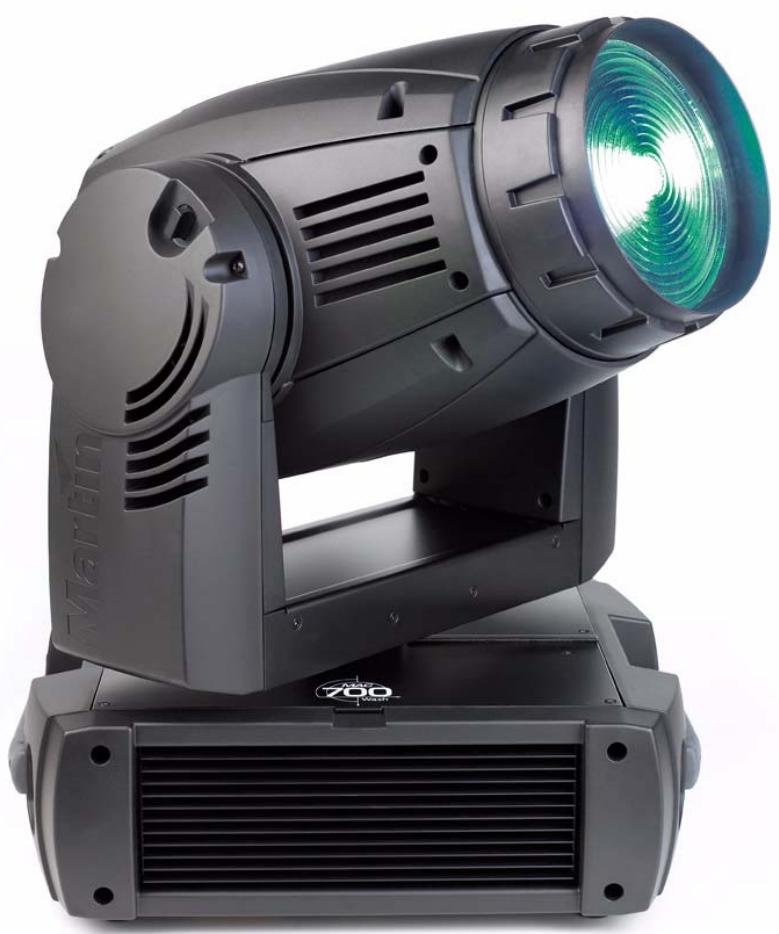

MAC 700 Wash - Protocole DMX

16 bits Mode Basique	16 bits Mode Etendu	Valeur DMX	Pourcent.	Fonction
1	1	0 - 19	0 - 7	Shutter, strobe, initialisation, contrôle de la lampe
		20 - 49	8 - 19	Shutter fermé (la lampe retombe à 400W après 10 s. de fermeture du shutter et remonte à 700 W déRéouverture)
		50 - 72	20 - 28	Shutter ouvert
		73 - 79	29 - 30	Strobe, rapide → lent
		80 - 99	31 - 39	Shutter ouvert
		100 - 119	40 - 47	Puls.de fermeture, rapide → lent
		120 - 127	48 - 50	Shutter ouvert
		128 - 147	51 - 57	Strobe aléatoire, rapide
		148 - 167	58 - 65	Strobe aléatoire, Médium
		168 - 187	66 - 73	Strobe aléatoire, lent
		188 - 190	74	Shutter ouvert
		191 - 193	75	Puls. d'ouverture aléatoire, rapide
		194 - 196	76	Puls. d'ouverture aléatoire, lent
		197 - 199	77	Puls. de fermeture aléatoire, rapide
		200 - 202	78 - 79	Puls. de fermeture aléatoire, lent
		203 - 207	80 - 81	Shutter ouvert
		208 - 217	82 - 85	Initialisation - Reset * **
		218 - 227	86 - 89	Shutter ouvert
		228 - 237	90 - 93	Amorcage - Lamp on
		238 - 242	94 - 95	Mode 400 W (reste actif jusqu'à l'activation du mode 700W)
		243 - 247	96 - 97	Mode 700 W
		248 - 255	98 - 100	Extinction de lampe - Lamp off*
2	2	0 - 255	0 - 100	Dimmer (MSB)
				Fermé → ouvert
-	3	0 - 255	0 - 100	Dimmer, réglage fin (LSB)
3	4	0 - 255	0 - 100	Cyan (MSB)
				Blanc → cyan
				Cyan, intervalle de可以选择 aléatoire lorsque le mode trichromie aléatoire est engagé avec le canal 11 (mode basique) ou 16 (mode étendu)
		0	0	Normal (0 à 100%)
		1 - 127	1 - 50	Seuil minimum de cyan (127 = 100 % cyan)
		128 - 254	51 - 99	Plafond max de cyan (128 = 0% cyan)
		255	100	Normal (0 à 100%)
-	5	0 - 255	0 - 100	Cyan, réglage fin (LSB)
4	6	0 - 255	0 - 100	Magenta (MSB)
				Blanc → magenta
				Magenta, intervalle de可以选择 aléatoire lorsque le mode trichromie aléatoire est engagé avec le canal 11 (mode basique) ou 16 (mode étendu)
		0	0	Normal (0 à 100%)
		1 - 127	1 - 50	Seuil minimum de magenta (127 = 100 % magenta)
		128 - 254	51 - 99	Plafond max de magenta (128 = 0% magenta)
		255	100	Normal (0 à 100%)
-	7	0 - 255	0 - 100	Magenta, réglage fin (LSB)
5	8	0 - 255	0 - 100	Jaune (MSB)
				White → jaune
				Jaune, intervalle de可以选择 aléatoire lorsque le mode trichromie aléatoire est engagé avec le canal 11 (mode basique) ou 16 (mode étendu)
		0	0	Normal (0 à 100%)
		1 - 127	1 - 50	Seuil minimum de jaune (127 = 100 % jaune)
		128 - 254	51 - 99	Plafond max de jaune (128 = 0% jaune)
		255	100	Normal (0 à 100%)
-	9	0 - 255	0 - 100	Jaune, réglage fin (LSB)
6	10	0 - 255	0 - 100	Correcteur de Température de Couleur (CTC, MSB)
				Blanc → CTC 100 %
-	11	0 - 255	0 - 100	CTC, Réglage fin (LSB) Blanc → CTC renforcé
				Roue de couleur (MSB)Défilament continuOuvert
		0	0
		1 - 16	1 - 6	Ouvert → slot 1
		17	7	Slot 1 (Bleu 110)
		18 - 33	8 - 12	Slot 1 → slot 2
		34	13	Slot 2 (Vert 206 IAD)
		35 - 50	14 - 19	Slot 2 → slot 3
		51	20	Slot 3 (Rose 312)
		52 - 67	21 - 26	Slot 3 → slot 4
		68	27	Slot 4 (Orange 306M)
		69 - 84	28 - 32	Slot 4 → slot 5
		85	33	Slot 5 (Half minus green - correcteur "Moins Vert")
		86 - 101	34 - 39	Slot 5 → slot 6
		102	40	Slot 6 (CTC 3200 - 4100K)
		103 - 118	41 - 46	Slot 6 → slot 7
		119	47	Slot 7 (Filtre UV)
		120 - 135	48 - 52	Slot 7 → slot 8
		136	53	Slot 8 (Rouge 308)
		137 - 152	54 - 59	Slot 8 → open
7	12	153	60	Ouvert
				Défilament filtré par filtré
		154 - 158	61 - 62	Slot 8 (Rouge 308)
		159 - 163	63 - 64	Slot 7 (Filtre UV)
		164 - 168	65 - 66	Slot 6 (CTC 3200 - 4100K)
		169 - 173	67 - 68	Slot 5 (Half minus green - correcteur "Moins Vert")
		174 - 178	69 - 70	Slot 4 (Orange 306M)
		179 - 183	71 - 72	Slot 3 (Rose 312)
		184 - 188	73 - 74	Slot 2 (Vert 206 IAD)
		189 - 193	75 - 76	Slot 1 (Bleu 110)
		194 - 198	77 - 78	Ouvert
				Rotation continue
		199 - 219	79 - 86	Sens horsaire, rapide → lent
		220 - 240	87 - 94	Sens anti horsaire, lent → rapide
				Couleur aléatoire
		241 - 245	95 - 96	Rapide
		246 - 250	97 - 98	Médium
		251 - 255	99 - 100	Lent
-	13	0 - 255	0 - 100	Roue de couleur, réglage fin(LSB)
8	14	0	0	Modelage de faisceau (banana): indexation, rotation et vitesse
		1 - 255	1 - 100	OuvertIndexé, 0°→360°
				Lorsque la rotation continue est activée avec le canal de Macros (9 en mode basique ou 15 en mode étendu)
		0	0	Ouvert
		1 - 127	1 - 49	Sens anti horsaire, rapide → lent
		128	50	Statique
		129 - 255	51 - 100	Sens horsaire, lent → rapide
9	15	0 - 15	0 - 6	Macros
		16 - 55	7 - 22	Sans effet
		56 - 95	23 - 37	Modeleur de faisceau en rotation continue
		96 - 135	38 - 53	Modeleur sur la roue de couleurs, lent → rapide + rotation modeleur
				Trichromie aléatoire (choix des seuls et plafonds avec les canaux 3, 4 et 5 (basique) ou 4, 6 et 8 (étendu)
		136 - 175	54 - 69	Rapide
		176 - 215	70 - 84	Médium
		216 - 255	85 - 100	Lent
10	16	0 - 255	0 - 100	Zoom (MSB)
				Large → serré
-	17	0 - 255	0 - 100	Zoom, réglage fin(LSB)
11	18	0 - 255	0 - 100	Pan (MSB)Gaughe → dioite (128 = centre)
12	19	0 - 255	0 - 100	Pan, réglage fin (LSB)
13	20	0 - 255	0 - 100	Tilt (MSB)Haut → bas (128 = centre)
14	21	0 - 255	0 - 100	Tilt, réglage fin (LSB)
15	22	0 - 23 - 242243 - 245246 - 248249 - 251252 - 255	0 - 11 - 959696 - 979899 - 100	Vitesse pan/tiltMode suiveurRapide → lent (mode vectoriel)Suiveur, PTSP = SLOW (menu force)Suiveur, PTSP = NORM (menu force)Suiveur, PTSP = FAST (menu force)Noir pendant les changements
16	23	0 - 23 - 245246 - 251252 - 255	0 - 11 - 9696 - 9899 - 100	Vitesse des effetsGradateur, trichromie, CTC et zoomSuiveurRapide → lentSuiveurVitesse maximaleRoue de couleurSuiveurVitesse, rapide → lentSuiveur, SCUT = OFF (menu force)Suiveur, SCUT = ON (menu force)Noir pendant les changements
		0 - 23 - 245246 - 248249 - 251252 - 255	0 - 11 - 9696 - 979899 - 100
		0 - 251252 - 255	0 - 9899 - 100	Modèleur de faisceauNormalNoir pendant les changements

Menu de contrôle

Table 2: Menu de contrôle

Menu	Fonction	Options	Notes (Valeur par défaut en gras)
RJR		1 - 497(16 bits basique)1 - 498(16 bits étendu)	Adresse DMX (les projecteurs sont livrés adressés en 1)
PSET		16BT	Mode 16 bits basique avec 2 canaux de réglage pour la rotation des gobos, le pan et le tilt
		16EX	Mode 16 bits étendu avec toutes les caractéristiques du mode basique & haute résolution sur le gradateur, la trichromie, la roude de couleur et le zoom
PATI	SWAP	OFF	Pan et tilt normaux
		ON	Inverse le patch des canaux de pan et tilt
	PIN'	OFF	Pan normal : gauche → droite
		ON	Sens de fonctionnement de pan inversé : droite → gauche
	TINV'	OFF	Tilt normal : haut → bas
		ON	Sens de fonctionnement de tilt inversé : bas → haut
PTSP		NORM	Vitesse pan/tilt normale
		FAST	Optimise le mouvement pour la vitesse
		SLOW	Optimise le mouvement pour la fluidité
EFSP		SLOW	Vitesse normale des effets
		NORM	Optimise les effets pour la vitesse
		FAST	Optimise les effets pour la fluidité
		PTSS	Mise en esclave sur pan/tilt : les effets reconnent leur vitesse sur celle affectée au mouvement de la tête via le panneau de contrôle ou la ligne DMX
STUD		OFF	Optimise les effets pour la vitesse
		ON	Optimise les effets pour le silence (mode studio)
PERS	JISP	ON	Afficheur allmé en permanence
		2 MN	Afficheur éteint 2 min après la的最后一 utilisation
		10MN	Afficheur éteint 10 min après la的最后一 utilisation
	JINT	AUTO	Luminosite de l'afficheur réglée automatiquement en fonction de la lumière ambiente
		100 - 10	Réglage manuel de la luminosité
	JLOF	OFF	Interdit l'extinction de lampe par le DMX
		ON	Autorise l'extinction de lampe via le DMX
	JRES	ON	Autorise l'initialisation via le DMX
		OFF	Interdit l'initialisation via le DMX
		SSEC	Autorise l'initialisation via DMX mais l'ordre doit être maintainu 5 s.
	ALON	OFF	Pas d'amorçage automatique de la lampe
		ON	Amorçage automatique de la lampe dès la mise sous tension
		IMX	Amorçage de la lampe dès que le DMX estprésent, coupure 15 min. après la perte de signal
	SCUT	ON	Les roues de couleur et gobo prenant le chemin le plus court (passent par le blanc)
		OFF	Les roues ne passent pas par le blanc
	JICU	JIM1	La courbe de gradation simule un filament tungstène
		JIM2	Courbe quasi linéaire
	CMYB	OFF	Désactive le noir renforcé via la trichromie
		ON	Renforce le noir avec la trichromie

Table 2: Menu de contrôle

Menu	Fonction	Options	Notes (Valeur par défaut en gras)
JF5E	FACT	LORJ	Nombre d'heures total de service depuis la fabrication
	CUS1, CUS2, CUS3	LORJ	Durée d'utilisation depuis la dernière mise à zéro (voir page 14)
		SAVÉ	Nombre d'heures de service avec lampe allumée depuis la fabrication
INFO	TIME→HRS	TOTAL	Durée d'utilisation de la lampe depuis la dernière mise à zéro (voir page 14)
		RSET	Nombre total d'amorçages de lampe depuis la fabrication
	TIME→L HR	TOTAL	Nombre d'amorçage depuis la dernière mise à zéro (voir page 14)
		RSET	Température de la tête
	TIME→L ST	TOTAL	Température de la base
		RSET	Température de la carte mère
	TEMP	LAMP	Température du module d'alimentation
		PCB	Version du logiciel installé
		SMP5	Nombre d'heures total de service depuis la fabrication
	VER	x.x.x	Durée d'utilisation depuis la dernière mise à zéro (voir page 14)
JMXL	RATE		Nombre de paquets DMX reçus par secondes
	QUAL		Pourcentage de paquets corrects reçus
	STCO		Valeur de l'entête DMX
	SHUT-EFSP		Valeur DMX reçue (0 - 255) pour chaque canal. Les valeurs du canal de réglage fin (indiqués par un F sur l'afficheur) ne sont visibles que si le mode DMX est réglé sur Extended

Table 2: Menu de contrôle

Menu	Fonction	Options	Notes (Valeur par défaut en gras)
MAN	RST		Initialisation du projeteur
	L ON		Amorçage de la lampe
	LOFF		Extinction de la lampe
	SHUT	OPEN	Shutter ouvert
		CLOS	Shutter fermé
		STRF	Strobe rapide
		STRM	Strobe moyen
		STRS	Strobe lent
	JIM	Ø-255	Gradateur
	CYAN	Ø-255	Cyan
	MAG	Ø-255	Magenta
	YEL	Ø-255	Jaune
	CTC	Ø-255	CTC
	COL	OPEN	Roue de couleur 1, blanc
		[1-8]	Roue de couleur 1, filtres 1 à 8
		CW F-CCWS	Roue de couleur 1, rotation continue, rapide, lent, hora et anti hora
		RNJF-RNJS	Roue de couleur 1, rotation aléatoire: rapide, Médium, lent
	BERM	OUT	Modeleur désengagé
		I Ø	Modeleur, index 0
		I 50	Modeleur index 50%
		I 100	Modeleur index 100%
		CCWF	Modeleur en rotation anti hora rapide
		CCWS	Modeleur en rotation anti hora lente
		CW S	Modeleur en rotation hora rapide
		CW F	Modeleur en rotation hora rapide
	MACR	NONE-MAC3	Choix des macros
	ZOOM	Ø-255	Zoom
	PAN	Ø-255	Pan
	PANF	Ø-255	Pan, réglage fin
	TILT	Ø-255	Tilt
	TLTF	Ø-255	Tilt, réglage fin
TSEQ		RUN	Test général de tous les effets

Table 2: Menu de contrôle

Menu	Fonction	Options	Notes (Valeur par défaut en gras)
UTILPour acceder àce menu,maintenez[Enter]enforcéequellesseconds	FEBR	ON	Active la correction de position pan/tilt. Voir page 16
		OFF	Désactive la correction de position pan/tilt. Réglage non sauvegardé.
	EFFB	ON	Active la correction de position des effets. Voir page 16
		OFF	Désactive la correction de position des effets. Réglage non sauvegardé.
	AùU		Voir “Menu de réglages mécaniques” en page 32
	CRL(OF = offset)	P OF	Etabonnage du Pan (intervalle : 1 - 255)
		T OF	Etabonnage du Tilt (intervalle : 70 - 186)
		D OF	Etabonnage du Gradateur (intervalle : 90 - 170)
		C OF	Etabonnage du Cyan (intervalle : 1 - 255)
		M OF	Etabonnage du Magenta (intervalle : 1 - 255)
		Y OF	Etabonnage du Jaune (intervalle : 1 - 255)
		CCOF	Etabonnage du CTC (intervalle : 1 - 255)
		COOF	Etabonnage de la roue de couleur (intervalle : 103 - 153)
		ZOOF	Etabonnage du zoom (intervalle : 98 - 158)
	JFOF	SURE	Remise à 128 de tous les étabonnages d'effets
	PCBT		Test de la carte mère - Services techniques uniquement
	FANS	FULL	Ventilations à pleine vitesse
		REG	Ventilation régulée
	UPLI	SURE	Force la préparation au téléchargement du logiciel

Menu de réglages mécaniques

Le menu UTIL RJU est réservé aux services techniques pour les réglages mécaniques.

Table 3: Menu de réglages mécaniques

Menu	Item	Item	Options	Notes
RST				Initialisation
L ON				Amorçage de la lampe
LOFF				Extinction de la lampe
HERJ	DIM	DIM	RJU	Gradateur en butée
			CLOS	Gradateur fermé
			OPEN	Gradateur ouvert
			ST S	Strobe lent
			ST M	Strobe Médium
			ST F	Strobe rapide
		COL		identique à MAN→COL
		CYAN	ON S	Drapeaux de cyan en butée externe
			MIN	Cyan minimum
			MAX	Cyan maximum
		MAG	ON S	Drapeaux de magenta en butée externe
			MIN	Magenta minimum
			MAX	Magenta maximum
		YEL	ON S	Drapeaux de jaune en butée externe
			MIN	Jaune minimum
			MAX	Jaune maximum
		CTC	ON S	Drapeaux de CTC en butée externe
			MIN	CTC minimum
			MAX	CTC maximum
		TEST		Test du gradateur, de la trichromie et du CTC
	ZBM	ZOOM	ZI S-ZO F	Zoom: min, max et vitesse
		BEAM	OUT-CW F	Positions du modeleur de faisceau et rotation : désengagé, indexé 0%, /50%, 100%, anti horsaire rapide/lent, horsaire lent/rapide.
		TEST		Test du modeleur et du zoom
PATI		NEUT		Pan et tilt au centre
		PNTJ		Pan au centre, tilt en bas
		PNTU		Pan au centre, tilt en haut
		PLTN		Pan à gauche, tilt au centre
		PRTN		Pan à droite, tilt au centre
		PLTJ		Pan à gauche, tilt en bas
		PRTU		Pan à droite, tilt en haut

Raccourcis du clavier

Ces raccourcis concernent les touches du menu de contrôle du MAC 700 Wash :

Table 5: Messages de service

Raccourci	Fonction
Maintenir [Menu] et appuyer sur [Haut]	Initialisation du projecteur
Maintenir [Enter] et appuyer sur [Haut]	Amorçage de la lampe
Maintenir [Enter] et appuyer sur [Bas]	Extinction de la lampe
Maintenir [Menu] et [Enter] pendant l'allumage	Gèle les mouvement pan/tilt
Maintenir [Up] et appuyer sur [Bas]	Inverse le sens de l'afficheur

Table 4: Raccourcis du clavier

Messages de service

SMSG

( quand la

LED

Service

est

allumée)

REPLACE LAMP

FIXTURE OVERHEATING

La lampe a dépasse sa durée de vie nominale et doit être remplaçée (750 heures)

Un des capteurs signale une température excédant 85^ (185°F)

Messages et erreurs

Table 6: Messages et erreurs

Message	Apparait quand ...	Solution
R5T (Reset)	... le projeteur s'initialise à l'allumage.	Attendre la fin de l'initialisation
SR5T (Serial reset)	... le projeteur a reçu la commande Reset via le DMX.	Attendre la fin de l'initialisation. Note : vous pouvez interdire cette fonction avec le menu PERS→JRES réglé sur OFF.
JOOR	... la capot d'accès à la lampe n'est pas complètement fermé.	Vérifiez la fermeture du capot d'accès à la lampe.
LERR (Lamp error)	... la lampe ne s'est pas allumné dans les 30 secondes suivant l'ordre "Lamp On": lampe absente ou grillée ou tension sector uninsuffisante.	Vérifiez la lampe et que le secteur est dans des valeurs correctes.
MERR (Memory error)	...l'EEPROM ne peut pas'être lui.	Contactez un service technique Martin pour un dépannage.
UPLR(dernier caractère défilant(Uload error)	...erreur de téléchargement.	Rechargez le logiciel.
RIGR(Relay)	... il n'y a pas de communication entre le panneau de contrôle et la carte mère. Ce message apparait également brièvement à l'allumage.	Vérifiez les fusibles et replacez en fonction. Vérifiez la connexion du panneau de contrôle à la carte mère. Rechargez le logiciel.
SHER (Short error)	... le projeteur détecte que sa lampe est allumné mais aucune commande d'amorçage n'a été reçue. Se produit généralement quand le reliat d'amorgage est collé ou lorsque le circuit de surveillance de la lampe est défectueux. Le projeteur peut fonctionner mais la lampe n'est plus pilotable.	Contactez un service technique Martin pour un dépannage.
JTER (Base temperature sensor error)LTER (Lamp temperature sensor error)ETER (Switchmode/ballast sidetemperature sensor error)	...il y a un début de fonctionnement du circuit de surveillance de température.	Contactez un service technique Martin pour un dépannage.
LTCO (Lamp temperature cut-out)	... la température de lampe est trop élevé et la protection thermique s'est déclenchée, coupant l'alimentation de la lampe.	Laissez le projeteur refroidir.Vérifiez que rien n'obtrue la circulation d'air autour de la machine.Nettoyez les évén, les filtres à air et les ventilateurs.Abaissez la température ambiente.Contactez Martin si le problème persististe.
F BEP (Feedback error pan)F BET (Feedback error tilt)F BER (Feedback error pan/tilt)	...il y a un début dans le système optique de surveillance pan/tilt (capteur défectueux).Aprés un certain temps, l'effet concerne s'arrête dans une position qualconque.	Initialiszer le projeteur. Contactez un service technique Martin pour un dépannage si le problème persististe.
PRER (Pan time-out)TIER (Tilt time-out)ZOER (Zoom time-out)	...il y a un début dans le système électrique de surveillance de pan, tilt, net ou zoom. Aprés un certain temps, le système établitune butée mécanique et reprend son fonctionnement normal.	Initialiszer le projeteur. Contactez un service technique Martin pour un dépannage si le problème persististe.
COER (Color wheel time-out)	...il y a un début dans le système magnétique de surveillance des effets (capteur défectueux).Aprés un certain temps, l'effet concerne s'arrête dans une position qualconque.	Initialiszer le projeteur. Contactez un service technique Martin pour un dépannage si le problème persististe.
CYER (Cyan time-out)MRER (Magenta time-out)YEER (Yellow time-out)CCER (CTC time-out)BEER (Beamshaper time-out)BRER (Beamshaper rotation time-out)	...il y a un début dans le système électrique de surveillance de la trichromie et des effets.	Initialiszer le projeteur. Contactez un service technique Martin pour un dépannage si le problème persististe.
DRER	...problème de driver.	Contactez un service technique Martin pour un dépannage.
JPER	...erreur de programmation de l'afficheur.	Contactez un service technique Martin pour un dépannage.

Problèmes courants

Table 7: Problèmes courants

Problème	Causes(s) probable(s)	Solution
Un ou plusieurs apparueilssemblant morts.	Pas de secteur.	Vérifiez les alimentations et les câbles secteurs.
	Fusible primaire fondu (préès dFuse blown(located near mains inlet).	Déconnectez le projecteur et changez le fuse.
	Fusible secondaire fondu (sur la carte mère).	Déconnectez le projecteur et vérifiez et changez lesfusibles.
Les projecteurs s'initialisentcorrectement mais nerepondent pas ou trèserratiquement au contrôleur.	Mauvaise ligne DMX.	Inspectez les câbles et la connectique. Corrigez ouréparez les connexions endommagés. Changez lescâbles défectueux.
	Ligne DMX non terminée.	Insérez un bouchon de terminaison dans l'embaseDMX de sortie du dernier projecteur de la ligne.
	Adressage incorrect.	Vérifiez l'adressage et le protocole des machines.
	Un des projecteurs est défectueux et perturbela ligne DMX.	Shuntez les apparueils un par un jusqu'à ce que lesysteme fonctionne à nouveau : débranchez lesXLR d'un apparieil et reliez-les entre elles. Une foisleprojecteur identifiez, faîtes-le réviser par une service technique.
	Le brochage des XLR n'est pas conforme à lanorme DMX (broches 2 et 3 inversées).	Installez un cable inverseur entre les apparueilsconcernés ou inversez les broches 2 et 3 sur lesmachines qui se comportent erratiquement.
Erreur de type Time Out aprèsl'initialisation.	L'effet en défaut requiert un réglagemécanique.	Désactivez la correction d'erreur (page 16).Contactez un service technique agréé Martin.
Les effets perdent leur position.	Le projecteur requiert un réglage mécanique,un graissage ou un nettotage.	Contactez un service technique agréé Martin.
La lampe refuse de s'amorceraaprès le rallumage de l'appareilou suite à une coupureaccidentelle du secteur.	Le ballast électronique ne vaït pas que lalampe est éteinte.	Envoyez un ordre LAMP OFF suivi d'un nouvelordre d'amorcegape LAMP ON. La lampe s'amorcera.Consultez le protocole DMX si JLOF = OFF
Pas de时间和 "LERR" surl'afficheur.	Lampe grillée	Déconnectez le projecteur et changez la lampe.
	Lampe non installée	Déconnectez le projecteur et installez une lampe.
	Interrupteur de sécurité du capot de lampeouvert	Vérifiez que le capot de lampe est bien fermé.
La lampe se Coupe parintermittence.	Projecteur trop chaud.	Laissez le projecteur refroidir.Nettoyez le projecteur.Réduisez la température ambiente.

Carte mère, détails

Caractéristiques techniques

MAC 700 Wash

DONNÉES PHYSIQUES

Longueur 450 mm (17.7 in)

Largeur 365 mm (14.4 in)

Hauteur (tete verticale) 656 mm (25.8 in)

Type 700 W à décharge, arc court

Modèle apprové. OSRAM HTI 700/D4/75

Ballast . électronique

Ré-amorçage à chaud 。oui

Culot SFc 10-4 avec detrompeur

EFFETS DYNAMIQUES

Trichromie . progressive CMJ, 0 - 100% , independants 8 ou 16 bits

Roue de couleur 8 litres interchangeables (6 couleurs, 9500 K CTC et UV)

plus blanc, 8 ou 16 bits

CTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . progressif 7500 - 3200 K, 0 - 100%, 8 ou 16 bits

Faisceau modeleur indexable et rotatif grande vitesse

Correction de position automatique oui

PERFORMANCES

Flux au 1 / 10^ d'intensité 17000 lumens à 50^

Angle au 1 / 10^ d'intensité 12.5° - 66°

Flux total 18700 lumens à 50^ au 1 / 10^

Angle de coupure. 16.5° - 83°

Conditions de mesure 230 V, 50 Hz, sans effet

Lampe pour la mesure. Osram HTI 700/D4/75

OPTIQUES

Réflector . Verre à lumière froide

CONTROLE ET PROGRAMMATION

Canaux de contrôle 16 ou 23

Adressage et configuration . panneau de contrôle à LEDs ou boitier MP- 2

Contrôle des effets. mode suiveur ou vectoriel

Protocole USITT DMX-512 (1990)

Récepteur RS-485 Opto-isolé

Connectique . XLR 3 et 5 broches a verrouillage; 1 - blindage, 2 - pt froid (-), 3 - pt chaud (+)

Installation du logiciel. téléchargement série (MUF)

CONSTRUCTION

Chàssis .Acier et aluminium, conception atni chic

Enveloppe . Anti-UV, fibre composite renforcée

Couleur . Noir

Indices de protection . IP 20

INSTALLATION

Points de montage 2 paires de loquets 1/4 de tour

Orientation toutes

Distance minimale aux surfaces éclairées 1.2 m (48 in.)

Distance minimale aux matériaux combustibles 0.5 m (20 in.)

CONNECTIQUE

Alimentation secteur cable de 3 m sans fiche

DMX, entree et sortie XLR 3 et 5 broches a verrouillage

DONNÉES ÉLECTRIQUES

Secteur compatible 100-120/208-240 V AC, 50/60 Hz

Alimentation. auto-adaptative, electronique à découvert

Fusible principal sous 208 - 2540 V. 6.3 AT temporisé, P/N 05020020

Fusible principal sous 100 - 1320 V 15 AT temporisé, P/N 05020027

Puisance et courant caractéristiques

@ 100 V, 60 Hz 1019 W, 10.3 A, PF 0.996
@ 120 V, 60 Hz 988 W, 8.3 A, PF 0.995
@ 208 V, 60 Hz 949 W, 4.7 A, PF 0.976
@ 230 V, 50 Hz 944 W, 4.2 A, PF 0.973
@ 240 V, 50 Hz 940 W, 4.0 A, PF 0.970
@ 250 V, 50 Hz 940 W, 3.9 A, PF 0.966

V = Volts, Hz = Hertz, W = Watts, A = Amps, PF = facteur de puissance

Note: considérrez une tolérance de +/- 10% sur les mesures données ici. Mesures effectuées à la tension

nominale. Les valeurs du secteur peuvent varier de +/- 10%

DONNÉES THERMIQUES

Température ambiente maximale (T_a) 40° C (104° F)

Température de surface maximale. 160° C (320° F)

Ventilation .silencieuse avec regulation de vitesse

Dissipation thermique maximale (calculée, 230 V, 50 Hz / 110 V, 60 Hz) . . . . 3190 BTU/hr / 3430 BTU/hr

HOMOLOGATIONS

EU: Sécurité EN 60 598-1, EN 60 598-2-17

US: Sécurité ANSI/UL 1573

Canada: Sécurité CSA C22.2 NO 166

ACCESSIONS FOURNIS

Lampe OSRAM HTI 700/D4/75 (installée) : P/N 97010212

Filtres de couleur dichroiques 7 + 1 filtré UV (installés)

Fusible 208 - 240 V 6.3 AT (installé) : P/N 05020020

Fusible 100 -120 V 15 AT : P/N 05020027

2 embases Oméga avec loquets 1/4 de tour 2 x P/N 91602001

Crocket à machoires P/N 91602005

Crocket G standard P/N 91602003

Elingue de sécurité universelle, CMU 50 kg P/N 91604003

Système DABS 1 P/N 91611144

Boitier MP-2 P/N 90758420

CODES DE COMMANDE

MAC 700 Wash en cartons, unitaire P/N 90207400

MAC 700 Wash en flight case P/N 90207401
