Type de produit	Lavabo / Vasque
Marque	FRANKE
Modèle	RONDO
Matériau	Acier inoxydable
Épaisseur du matériau	1 mm (certains modèles 1,25 mm)
Finitions disponibles	Brillant poli miroir ou Satiné
Diamètres disponibles	200, 260, 300, 357, 380, 418, 450 mm
Profondeur	Variable selon modèle (110 à 170 mm)
Type de montage	Encastré par-dessus ou par-dessous
Trop-plein	Sans trop-plein (sauf modèles spécifiques avec trop-plein)
Vidage	1" 1/4, bonde non incluse
Accessoires inclus	Crochets en inox pour encastrement par-dessous
Poids approximatif	1 à 3 kg selon le modèle
Entretien et nettoyage	Chiffon doux et détergent doux ; éviter les produits abrasifs
Pièces détachées disponibles	Oui (vidage, siphon, kit évacuation, bonde, etc.)
Références principales	RNDH pour brillant, RNDX pour satiné, suivis du diamètre

FOIRE AUX QUESTIONS - RONDO - BROCHURE FRANKE

Comment installer la vasque RONDO ?

La vasque RONDO peut être installée en encastrement par-dessus ou par-dessous le plan de travail. Utilisez les crochets en inox fournis pour la fixation par-dessous. Assurez-vous de respecter les diamètres extérieurs indiqués pour chaque montage.

La vasque est-elle livrée avec la bonde ?

Non, la bonde n'est pas incluse. Vous devez l'acheter séparément. Le vidage est en 1" 1/4. Plusieurs bondes sont disponibles comme accessoires (réf. 7612210026355, 7612210026331).

Quelle est la différence entre les finitions brillant et satiné ?

La finition brillant poli miroir est très réfléchissante et lisse, tandis que la finition satinée a un aspect mat et brossé. Le satiné masque mieux les traces de doigts et les rayures légères.

Comment nettoyer une vasque en inox ?

Utilisez un chiffon doux et un détergent doux. Rincez à l'eau claire et séchez. Évitez les produits abrasifs, les éponges métalliques et les nettoyants chlorés qui risquent de rayer ou d'endommager la surface.

La vasque a-t-elle un trop-plein ?

La plupart des vasques RONDO sont sans trop-plein. Certains modèles spécifiques (comme le BRP390) disposent d'un trop-plein. Vérifiez la référence exacte.

Quels sont les diamètres disponibles ?

Les diamètres intérieurs disponibles sont : 200, 260, 300, 357, 380, 418 et 450 mm. Chaque diamètre a des dimensions extérieures spécifiques pour l'encastrement.

Puis-je utiliser la vasque avec un robinet standard ?

Oui, la plupart des modèles ont une plage de robinetterie avec un trou de 35 mm, compatible avec les robinets standards. Certains modèles comme le BRP390 ont une plage de 120 mm avec trou de 35 mm.

Où trouver les pièces détachées ?

Les pièces détachées sont répertoriées dans la notice avec des numéros d'article. Elles comprennent des siphons, kits d'évacuation, bondes, etc. Vous pouvez commander via les références indiquées.

Comment fixer la vasque sur un plan de travail ?

Pour un encastrement par-dessus, découpez une ouverture du diamètre extérieur indiqué et posez la vasque. Pour un encastrement par-dessous, découpez une ouverture plus petite et fixez la vasque avec les crochets fournis.

La vasque est-elle compatible avec un siphon standard ?

Oui, le vidage est en 1" 1/4 (filetage standard). Vous pouvez utiliser un siphon 5/4" ou 6/4" avec réducteur. Des siphons spécifiques RONDO sont disponibles (réf. 7612210026386).

MODE D'EMPLOI RONDO - BROCHURE FRANKE

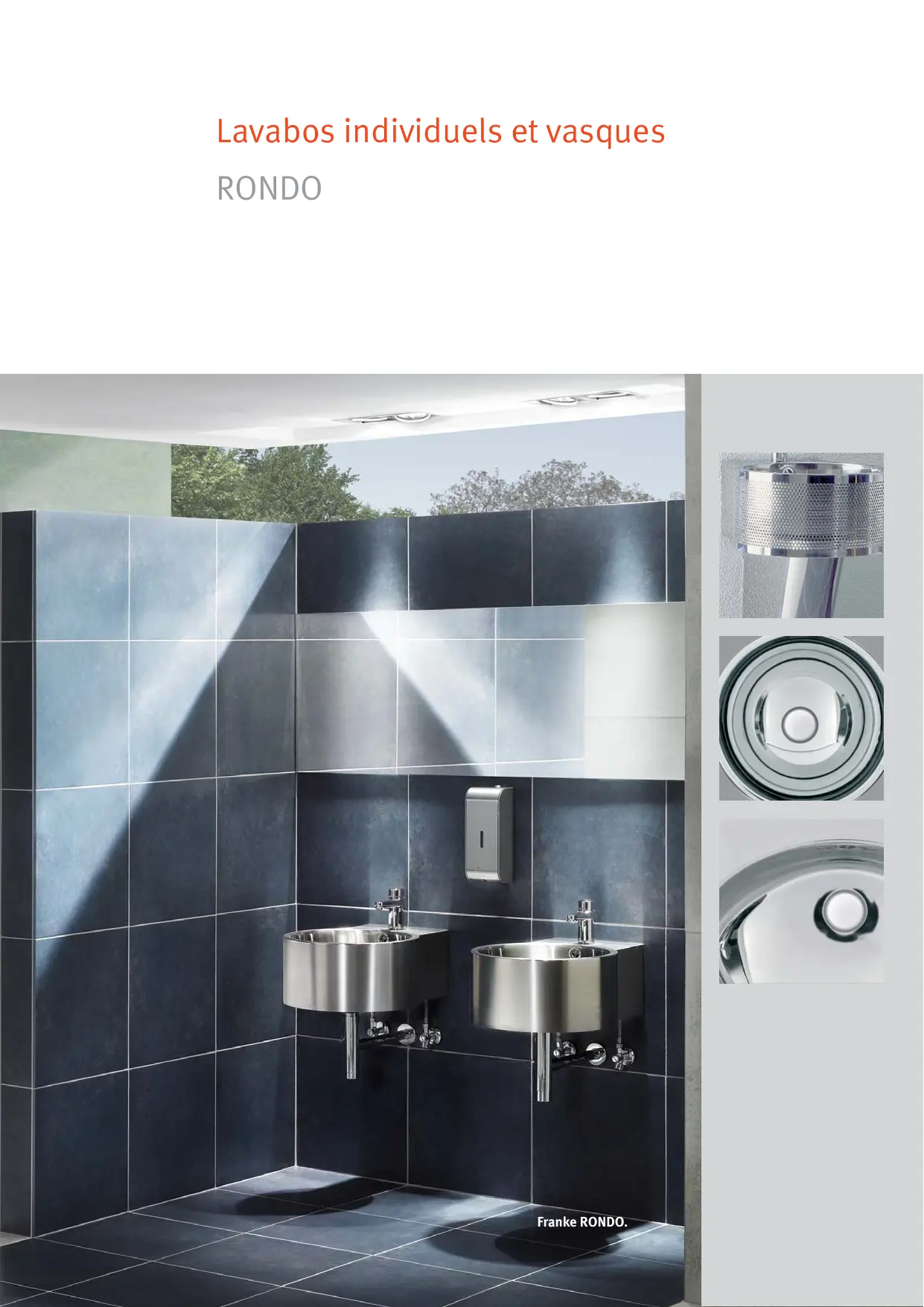

Lavabos individuels et vasques

RONDO

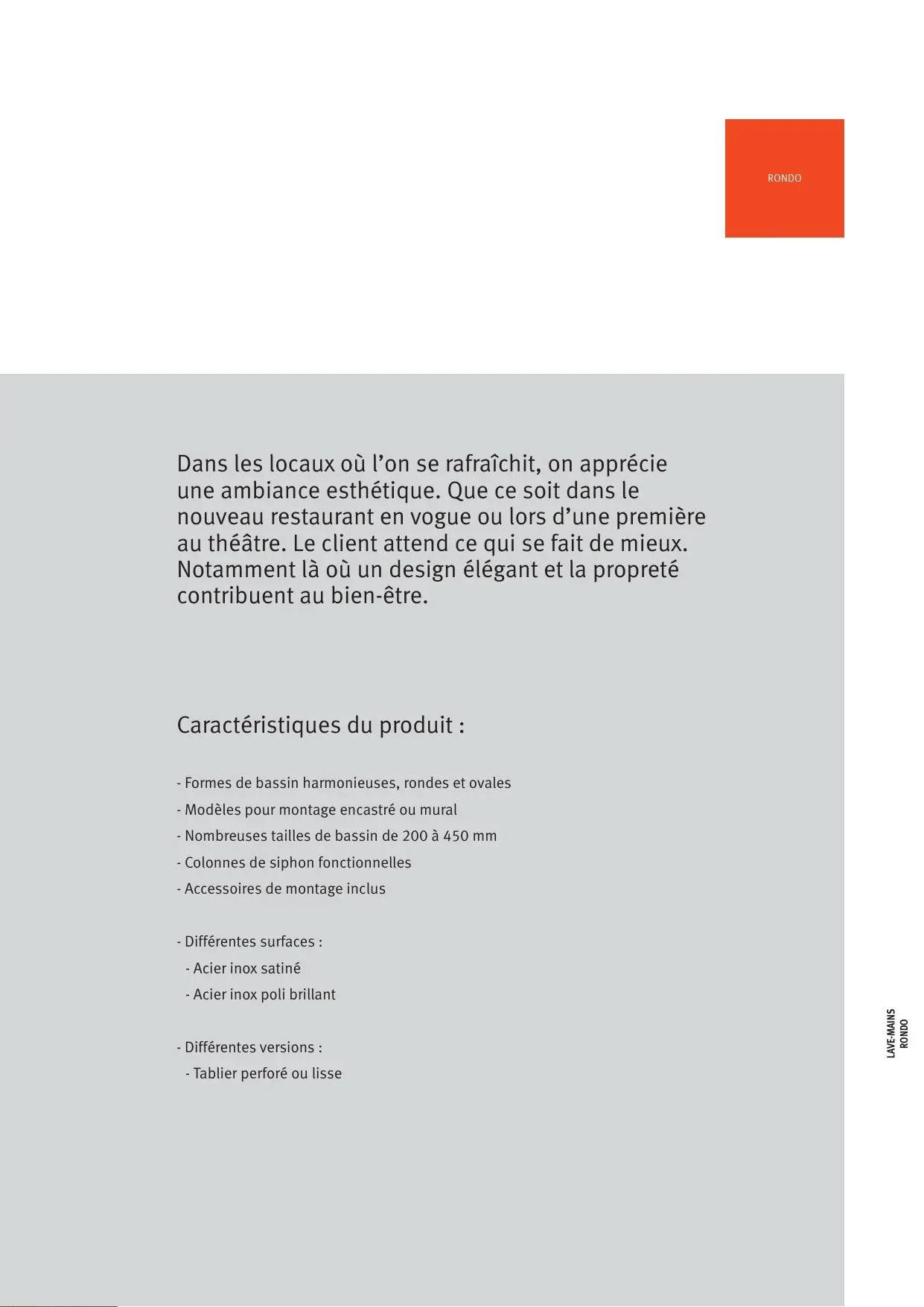

Dans les locaux où l'on se rafraîchit, on apprécie une ambiance esthétique. Que ce soit dans le nouveau restaurant en vogue ou lors d'une première au théâtre. Le client attend ce qui se fait de mieux. Notamment là où un design élégant et la propreté contribuent au bien-être.

Caractéristiques du produit :

• Formes de bassin harmonieuses, rondes et ovales
• Modèles pour montage encastré ou mural
• Nombreuses tailles de bassin de 200 à 450 mm
• Colonnes de siphon fonctionnelles

• Accessoires de montage inclus

• Différentes surfaces :

• Acier inox satiné

• Acier inox poli brillant

• Différentes versions :

• Tablier perforé ou lisse

Représentation

toutes les données en mm

Référence

Numéro d'article

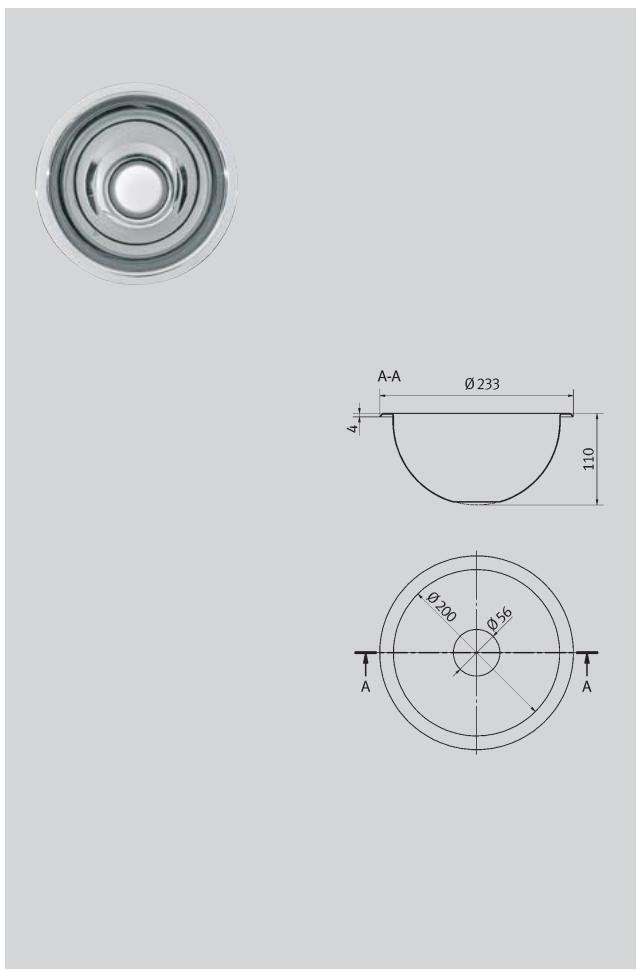

Vasque ronde

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 200 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 212 mm

Diamètre extérieur pour encastrement par dessous: 190 mm

∅ 200x110 mm

RNDH200

7612210027062

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 200 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 212 mm

Diamètre extérieur pour encastrement par dessous: 190 mm

∅ 200x110 mm

RNDX200

7612210027079

Surface satinée

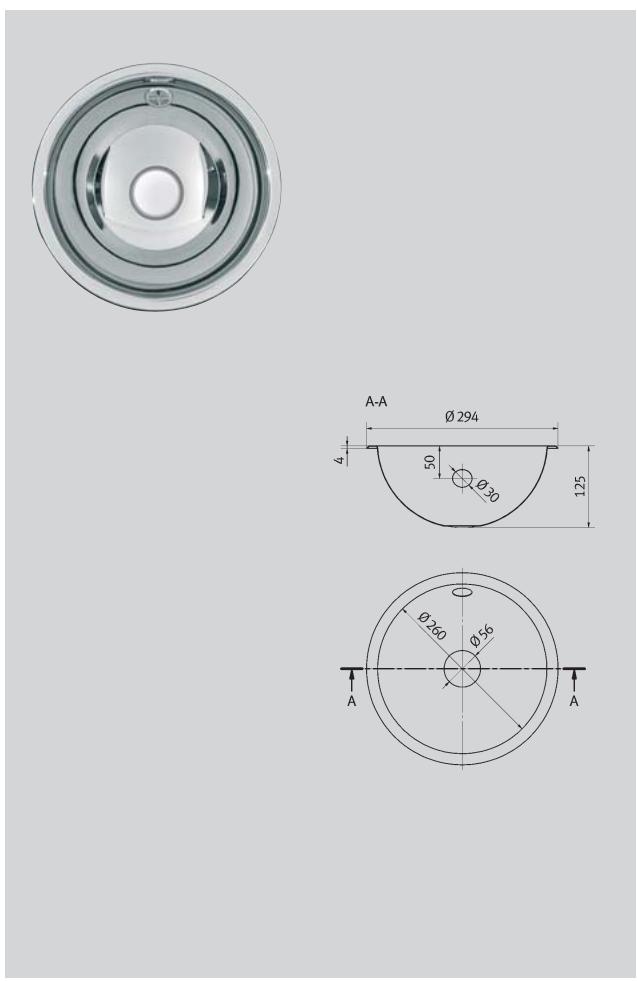

Vasque ronde

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 260 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 274 mm

Diamètre extérieur pour encastrement par dessous: 250 mm

∅ 260x125 mm

RNDH260

7612210027086

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 260 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 274 mm

Diamètre extérieur pour encastrement par dessous: 250 mm

∅ 260x125 mm

RNDX260

7612210027093

Surface satinée

Représentation

toutes les données en mm

Référence

Numéro d'article

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 300 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 319 mm Diamètre extérieur pour encastrement par dessous: 290 mm

∅ 300x150 mm

RNDH300

7612210027109

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 300 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 319 mm Diamètre extérieur pour encastrement par dessous: 290 mm

∅ 300x150 mm

RNDX300

7612210027116

Surface satinée

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 357 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 368 mm Diamètre extérieur pour encastrement par dessous: 350 mm

∅ 357x150 mm

RNDH360

7612210027123

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 357 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 368 mm Diamètre extérieur pour encastrement par dessous: 350 mm

∅ 357x150 mm

RNDX360

7612210027130

Surface satinée

Représentation

toutes les données en mm

Référence

Numéro d'article

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 380 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 408 mm Diamètre extérieur pour encastrement par dessous: 370 mm

∅ 380x157 mm

RNDH381

7612210027147

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 380mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

RNDX381

7612210027154

Surface satinée

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 418 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

Diamètre extérieur pour encastrement par dessus : 436 mm Diamètre extérieur pour encastrement par dessous: 410 mm

∅ 418x160 mm

RNDH420

7612210027161

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 418 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

RNDX420

7612210027178

Représentation

toutes les données en mm

Référence

Numéro d'article

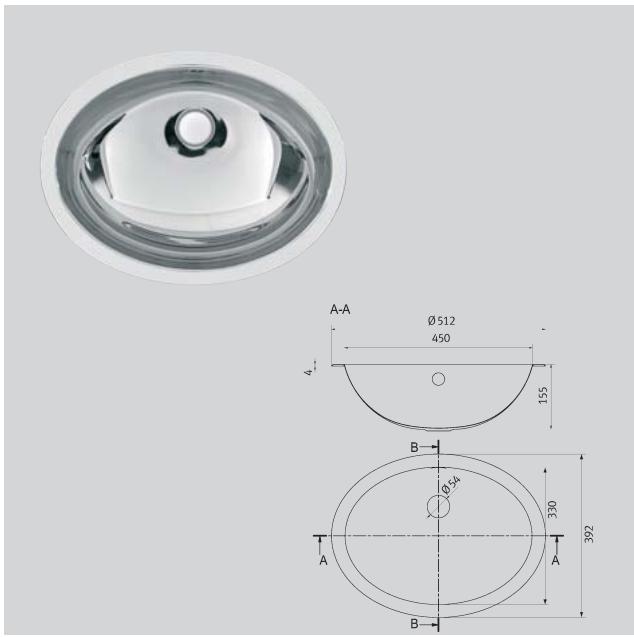

Vasque ronde

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 450x300 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

∅ 450x330x155 mm

RNDH450-O

7612210027208

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 450x300 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

∅ 450x330x155 mm

RNDX450-O

7612210027215

Surface satinée

Vasque ronde

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure brillantes, polies miroir. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 450x330 mm. Sans trop-plein. Vidage en 1" 1/4, bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

∅ 450x330x155 mm

RNDH451-0

7612210027222

Surface brillante

Vasque ronde. A encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre de la vasque de 450x330 mm. Sans trop-plein. Vidage en 1 1/4", bonde non incluse. Crochets en inox pour encastrement par dessous inclus.

∅ 450x330x155 mm

RNDX451-0

7612210027239

Surface satinée

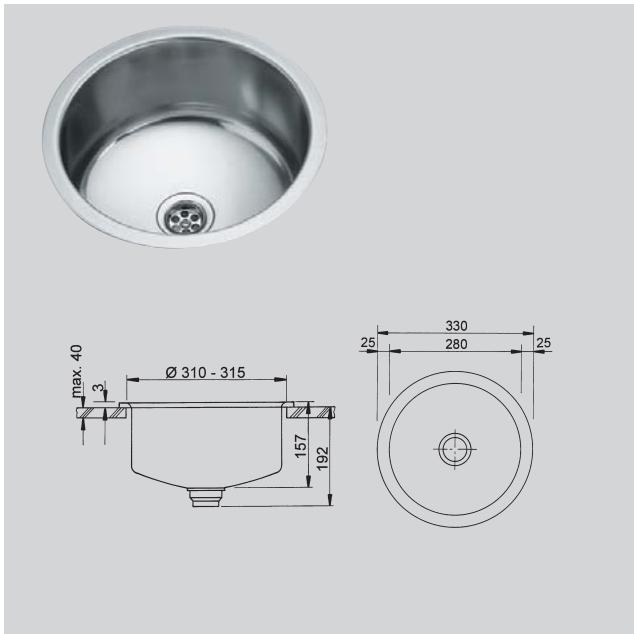

Vasque ronde

Vasque ronde à encastrer par dessus ou par dessous. En inox. Surfaces intérieure et extérieure satinées. Epaisseur du matériau de 1 mm. Diamètre intérieur de la vasque 280 mm. Sans trop-plein. Avec vidage à grille de 1" 1/4. Crochets en inox pour encastrement par le dessous inclus.

∅ 280x160 mm

BR280OU

7612210025594

Surface satinée

Pièces détachées supplémentaires RONDO

Représentation

toutes les données en mm

Référence

Numéro d'article

Set d'évacuation pour vasque Rondo

Set d'évacuation avec pièce de raccordement et tube de trop plein chromé, joints inclus et chaque vasque est avec trop plein.

7612210039478

Set d'évacuation pour vasque Rondo

Bonde à grille poly-brillante sur le contour avec bouchon, ∅ 63 millimètres, 5/4" avec joints et vis, et chaque vasque est sans trop plein.

7612210045783

Vidage pour vasque Rondo

Bonde à grille poly-brillante sur le contour ∅ 63 millimètres, 5/4" avec joints et vis.

7612210026355

Bonde satiné pour vasque Rondo

Bonde satiné, ∅ 63 millimètres avec bouchon chromé, avec joints et vis.

7612210026331

Pièces de raccordement pour vasque Rondo

Pièces de raccordement 6/4" avec réducteur à 5/4", gris avec trop plein, sans tamis, avec joints.

7612210059223

Pièces détachées supplémentaires RONDO

Représentation

toutes les données en mm

Référence

Numéro d'article

Pièces de raccordement pour vasque Rondo

Pièces de raccordement pour vasque Rondo 6/4" avec réducteur à 5/4", pas de connections pour trop plein, avec joints, chromé.

7612210035456

Pièces de raccordement pour vasque Rondo

Pièces de raccordement pour vasque Rondo 6/4" avec réducteur à 5/4", connections pour trop plein, avec joints, chromé.

7612210035463

Pièces de raccordement pour vasques RONDO

Pièces de raccordement pour vasque avec joints, chromée, pour robinetterie, avec jonction pour évacuation.

7612210035470

Bonde à clapet pour vasque RONDO

Bonde à clapet 5/4", poly brillante.

7612210018695

Réducteur 6/4" à 5/4" chromé.

7612210039645

Kit complet d'évacuation pour vasque Rondo

Kit complet d'évacuation 6/4", avec réducteur 5/4", avec connecteur de trop plein, tube de trop plein, joints, bonde, Chromé.

7612210026362

Siphon pour vasque rondo

Siphon 5/4", complet, chromé, ∅ 32 mm.

7612210026386

Représentation

toutes les données en mm

Référence

Numéro d'article

Lave mains d'angle à cuve ronde en inox. Surfaces intérieures et extérieures brillantes avec jupe perforée de 170 mm. Epaisseur de matériau de 1,25 mm. Suspension solidaire de la cuve. Vidage à grille 1" 1/4 avec plage et trou de robinetterie de 35 mm, sans trop plein. Fixations incluses.

450x330x170

Bol: Diamètre 280x160

BS211 7612210026997

Set:

BS211 + AQUA201

BS211.002 7612210062230

BS211 + AQUA200

BS211.003 7612210062247

BS211 + AQUA130

BS211.004 7612210062254

BS211 + AQUA132

BS211.005 7612210062261

Lave mains en inox. Surfaces intérieures et extérieures brillantes avec jupe perforée de 170 mm. Epaisseur de matériau de 1,25 mm. Suspension solidaire de la cuve. Vidage à grille 1" 1/4 avec plage de robinetterie de 120 mm et trou de 35 mm, avec trop plein. Fixations incluses. Cache siphon disponible en option.

∅ 425x545x215

Bol: Diamètre 385x170

BRP390 7612210023644

Set:

BRP390 + AQUA201

BRP390.002 7612210062278

BRP390 + AQUA200

BRP390.003 7612210062285

BRP390 + AQUA130

BRP390.004 7612210062292

BRP390 + AQUA132

BRP390.005 7612210062308

Représentation

toutes les données en mm

Référence

Numéro d'article

Lave-mains

Lave mains cuve ronde, en inox. Surfaces intérieures et satinées avec jupe de 170 mm. Epaisseur de matériau de 1,25 mm. Suspension solidaire de la cuve. Vidage à grille 1" 1/4 avec plage de robinetterie de 120 mm et trou de 35 mm, avec trop plein. Fixations incluses. Cache siphon disponible en option.

∅ 425x545x215

Bol: Diamètre 385x170

BRC390SF

7612210023668

Set:

BRC390SF + AQUA201

BRC390SF.002

7612210062315

BRC390SF + AQUA200

BRC390SF.003

7612210062322

BRC390SF + AQUA130

BRC390SF.004

7612210062339

BRC390SF + AQUA132

BRC390SF.005

7612210062346

Cache-siphon pour lave-mains belrondo de 390 mm de diamètre

Cache-siphon mural pour lave-mains BRP390 et BRC390. En inox. Surface brillante. Epaisseur du matériau de 1 mm. Non fermé en bas. Fixations incluses.

160x430x390

SC140HP

7612210016691

Poli

Cache-siphon mural pour lave-mains BRP390 et BRC390. En inox. Surface mate. Epaisseur du matériau de 1 mm. Non fermé en bas. Fixations incluses.

160x430x390

SC140SF

7612210016684

Mat
