Type de produit	Gamme de toilettes sanitaires haute sécurité (WC, lavabos, urinoirs, accessoires)
Marque	FRANKE
Modèle	HEAVY DUTY - BROCHURE
Dimensions (exemples)	Combi WC et lavabo : 583x764x955 mm ; WC suspendu : 360x350x550 mm ; Urinoir : 617x355x382 mm
Matériau	Inox 18/10, épaisseur 1,5 à 2 mm
Alimentation	Mécanique (robinetterie temporisée) ou électronique selon modèle
Fonctions principales	Construction solide et résistante aux coups ; forme facilitant le nettoyage ; sécurité antivol ; chasse d'eau certifiée EN997 (min. 4L)
Entretien et nettoyage	Nettoyer avec un chiffon doux et des produits non abrasifs ; éviter les nettoyants acides
Sécurité	Serrure à vis antivol ; vis de sécurité ; clé spéciale 6 pans pour système HD
Pièces détachées et réparabilité	Clé spéciale, membranes pour urinoirs sans eau, joints, siphons ; fixation par tiges filetées inox
Informations générales	Gamme conçue pour zones à très forte fréquentation : WC publics, prisons, autoroutes
Normes	EN997 (chasse), EN38 (fixation WC), EN80 (urinoir), EN32 (lave-mains)
Accessoires compatibles	Distributeurs de papier, savon, serviettes ; poubelles ; tablettes ; miroirs inox

FOIRE AUX QUESTIONS - HEAVY DUTY - BROCHURE FRANKE

Quels sont les principaux avantages de la gamme HEAVY DUTY ?

La gamme HEAVY DUTY offre une construction solide en inox épais (jusqu'à 2 mm), une résistance aux coups et au vandalisme, ainsi qu'un design facilitant le nettoyage. Elle est adaptée aux lieux à très forte fréquentation comme les prisons, les aires d'autoroute ou les WC publics.

Comment installer un WC suspendu HEAVY DUTY ?

Le WC suspendu se fixe sur une plaque conforme à la norme EN 38, avec des écrous de sécurité inclus. Il nécessite un réservoir de chasse à monter en gaine technique. La commande de chasse est pneumatique.

Quel entretien est recommandé pour les lavabos en inox ?

Nettoyez les surfaces avec un chiffon doux et un détergent non abrasif. Évitez les nettoyants acides ou chlorés qui pourraient endommager la finition satinée.

Les urinoirs sans eau nécessitent-ils un entretien particulier ?

Les urinoirs sans eau (modèle CMPX532WF) utilisent une membrane mécanique qui retient les odeurs. Cette membrane ne nécessite aucun entretien et permet une économie d'eau de 80%.

Peut-on remplacer la robinetterie d'un lave-mains HEAVY DUTY ?

Oui, la robinetterie temporisée (EF ou EM) en laiton chromé est remplaçable. Pour les modèles antivandalisme, l'accès au siphon est caché, mais la robinetterie reste accessible depuis l'avant.

Comment sécuriser les accessoires comme les distributeurs ?

Les distributeurs et poubelles sont équipés d'une serrure de sécurité avec clé standard Franke. La clé spéciale 6 pans permet de verrouiller les tablettes et poignées.

Quelles sont les dimensions exactes d'un lavabo antivandalisme ?

Le lave-mains antivandalisme pour gaine technique (réf. HDTX450) mesure 450x400x280 mm avec une vasque de 360x270 mm. Le lave-mains spécial cellule (LGAV FOX) mesure 400x350x297 mm.

La gamme HEAVY DUTY est-elle adaptée aux personnes handicapées ?

Oui, il existe des WC suspendu PMR (réf. HDTX594, hauteur 700 mm) et des lave-mains pour handicapés (réf. HDTX455) conformes à la norme DIN 18024-2.

Comment obtenir une clé de rechange pour les serrures ?

La clé de rechange est disponible auprès de Franke sous la référence BF22HD. Il s'agit d'une clé spéciale 6 pans pour le système de sécurisation HD.

Où télécharger la notice complète de la gamme ?

La notice complète est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans votre langue.

MODE D'EMPLOI HEAVY DUTY - BROCHURE FRANKE

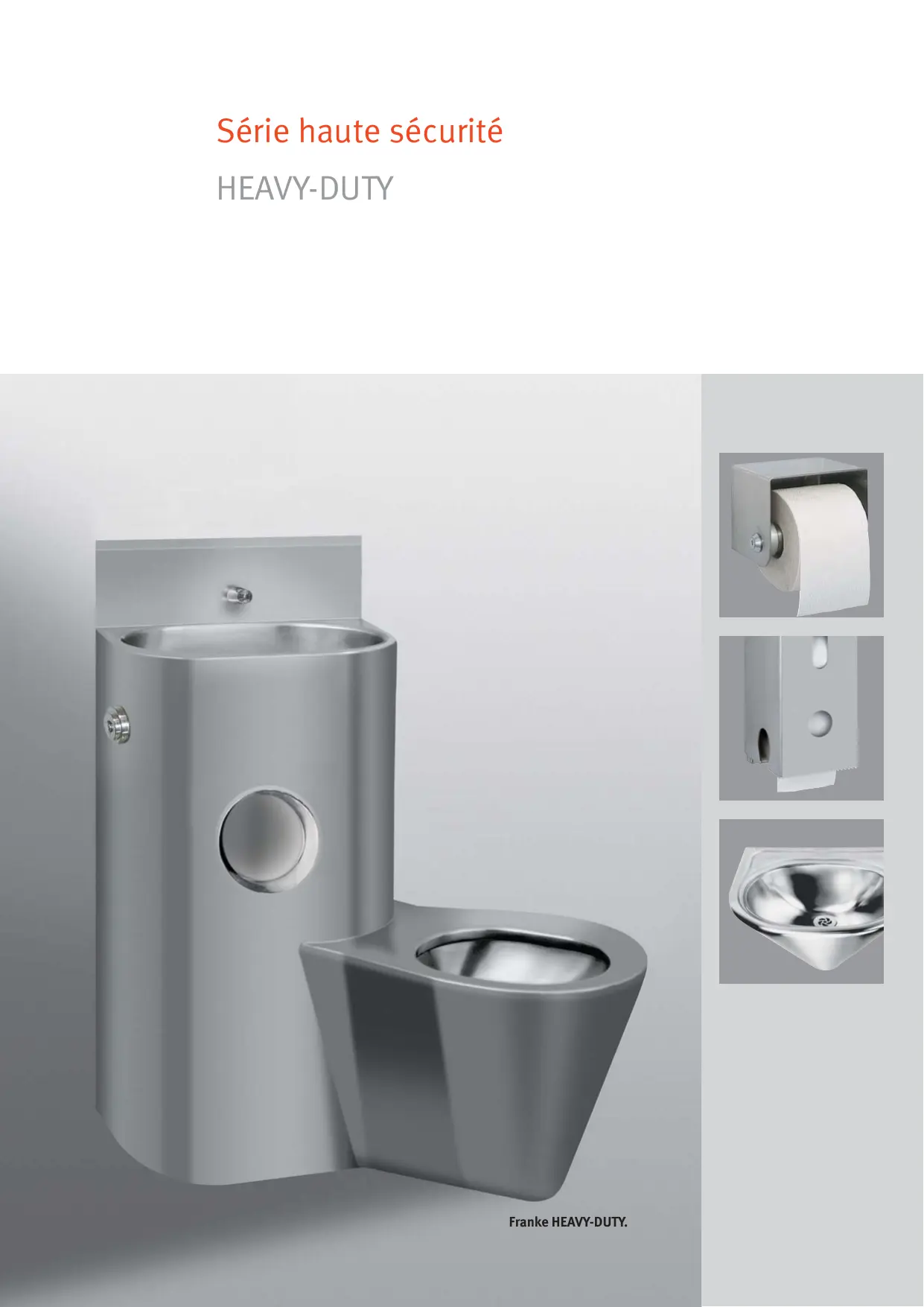

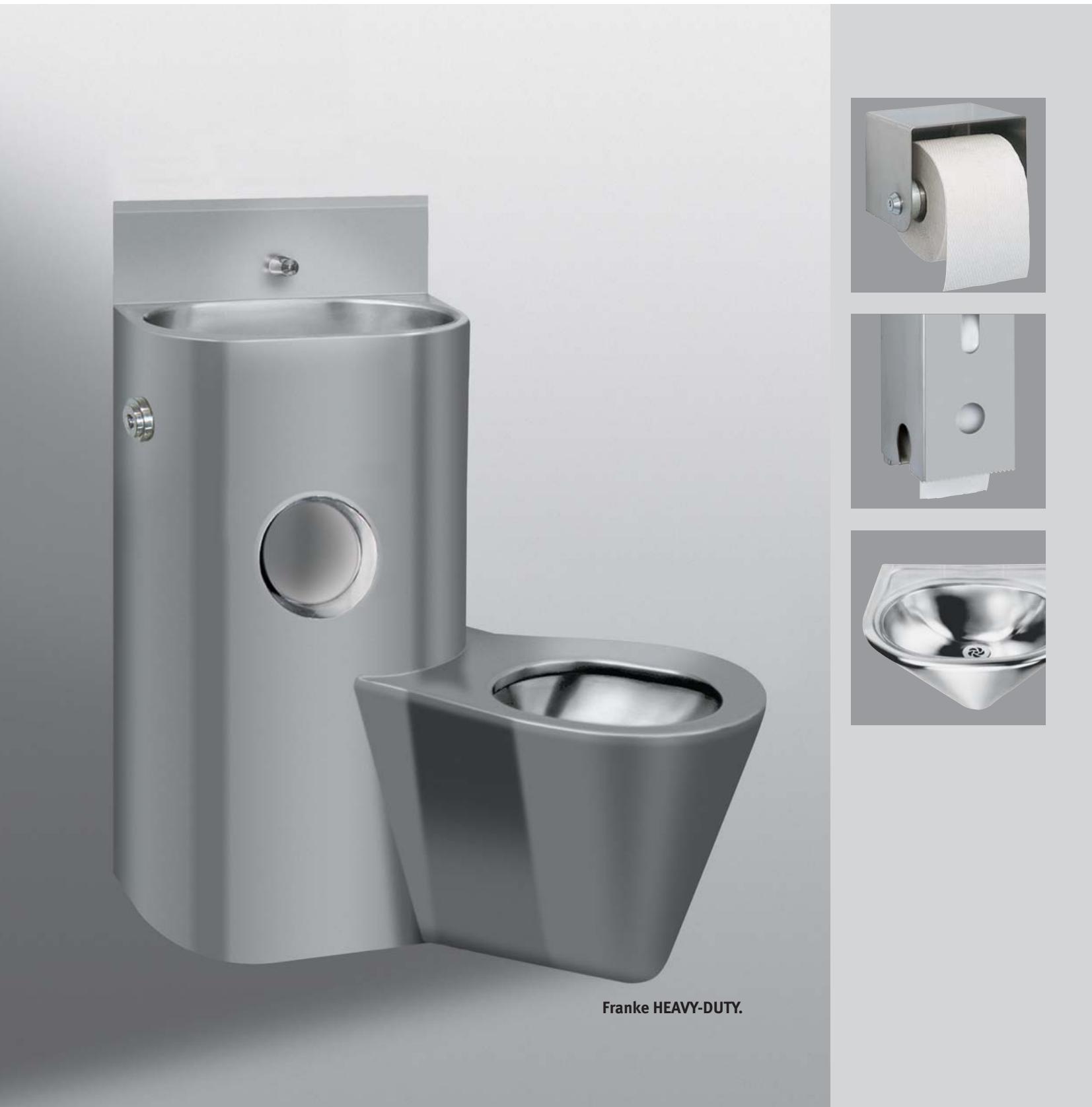

Série haute sécurité

La gamme de produits Franke HEAVY-DUTY pour les domaines à très forte fréquentation : WC publics et aires d'autoroute, prisons, postes de police, établissements spécialisés, terrains de camping etc.

Caractéristiques du produit :

• Le boîtier est accroché sur la plaque de montage et visse avec la tige filée en acier inox par l'intermédiaire de la serrure à vis.
• Construction solide, résistante aux coups
• Forte épaisseur, jusqu'à 2 mm
• Version antivol
• Forme facilitant le nettoyage
• Sécurité fiable
• Gamme completé

Representation

toutes les données en mm

Référence

Numéro d'article

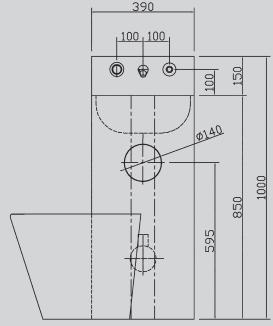

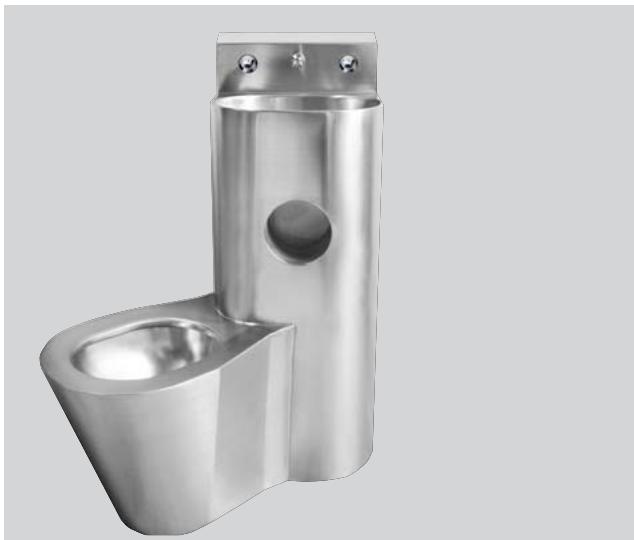

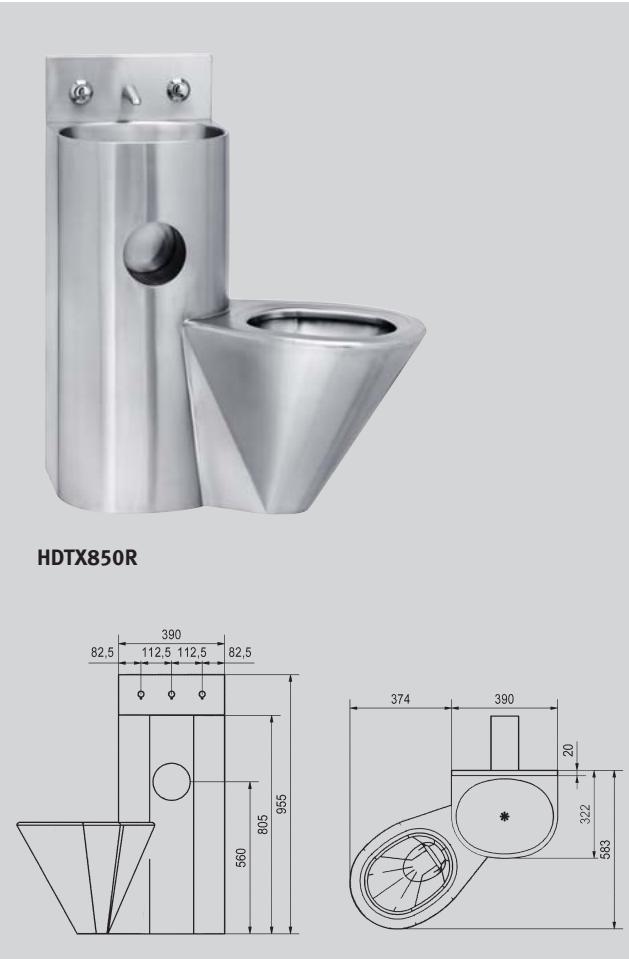

Combi WC et lavabo pour installation en gaine technique

Combi WC et lavabo en inox brossé fourni avec robinetteries temporisées WC et lavabo (EF ou EM) en traversée de cloison avec tiges filétées traversant le mur. Fixation et maintenance par gaine technique.

Lavabo sans soudures apparentes, sans trop-plein de dimensions 350 × 270. Épaisseur de matériaux 1,5 mm.

583x764x955

HDTX850L-WCà gauche 7612210058929

HDTX850R - WC à droite 7612210058936

HDTX850M - WC au centre 7612210058943

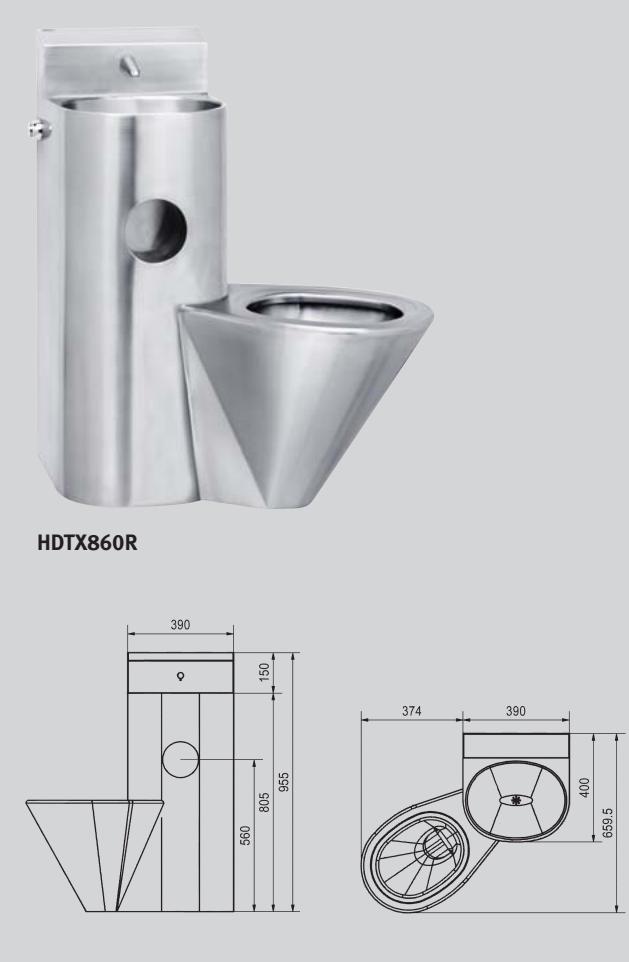

Combi WC et lavabo

Combi WC et lavabo en inox brossé fourni avec robinetteries temporisées WC et lavabo préinstallées (EF ou EM) Raccordements intérieurs et siphons fournis. Lavabo sans soudures apparentes, sans trop-plein de dimensions 350x270. Épaisseur de matérielux 1,5 mm.

660x764x955

HDTX860L-WC à gauche 7612210058950

HDTX860R - WC à droite 7612210058967

HDTX860M - WC au centre 7612210058974

Representation

toutes les données en mm

Référence

Numéro d'article

HDTX802L

Combi WC lavabos

Combi WC Lavabos, Montage avec fixations cachées grâce à des tiges filetées en inox traversant le mur. Maintenance et fixations en gains techniques. Combi en inox 18/10 finition satinée d'une épaissur de 2 mm. Vasque avec soudure invisible, dimension 350x270 mm sans trop plein. Bonde à grille plate intégrée sans soudure apparente sortie en 1'' 1/2. Tous les angles sont arrondis. Combi fourni avec robinetterie temporisée de lavabos EF ou EM en laiton chromé. WC posé au sol, avec chasse certifiée EN997, avec rinçage dissimulé tout autour de minimum 4 litres, évacuation horizontal en tube inox caché de 100 mm de diamètre, avec réservoir de chasse à monter en gaine technique, commande de chasse pneumatique. Rangement pour rouleau WC intégré, évacuation du lavabo connecté à l'évacuation du WC. 8 tiges filétées de 250 mm avec fixations fournies.

Réalisation spéciale sur demande

700x1000x630

HDTX802L-WC à gauche 7612979000467

HDTX802R - WC à droite 7612979000504

HDTX802M - WC au centre 7612979000481

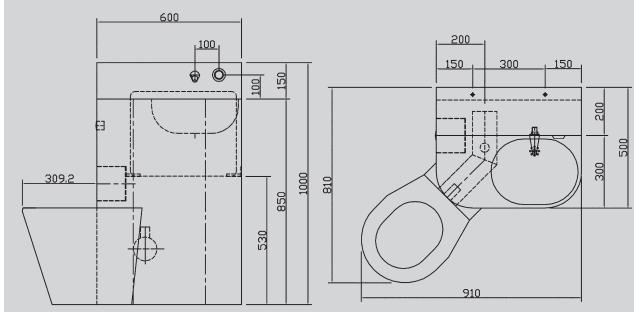

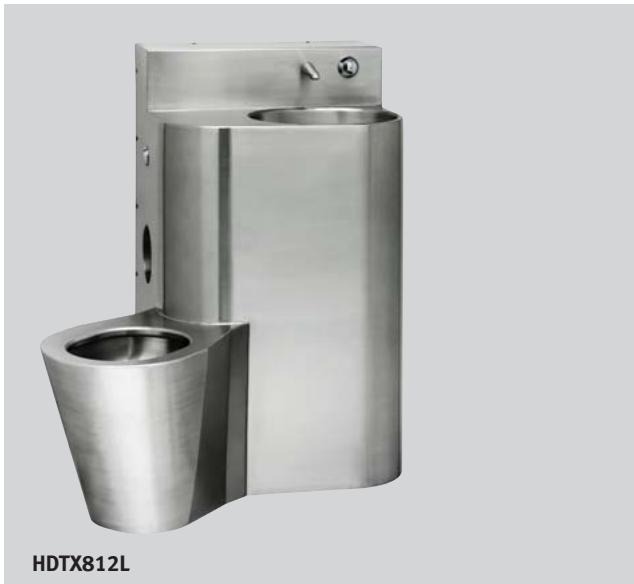

Combi WC lavabos

Combi WC Lavabos, Montage mural avec vis de sécurité apparentes. Combi en inox 18/10 finition satinée d'une épaisseur de 2 mm. Vasque avec soudure invisible, dimension 350 × 270 ~mm sans trop plein. Bonde à grille plate intégrée sans soudure apparente sortie en 1^ 1/2. Tous les angles sont arrondis. Combi fourni avec robinetterie temporisée de lavabos EF ou EM en laiton chromé. WC posé au sol, avec chasse certifiée EN997, avec rinceillage dissimulé tout autour de minimum 4 litres, évacuation horizontale en tube inox caché de 100 mm de diamètre, avec réservoir de chasse intégré et commande pneumatique. Rangement pour rouleau WC intégré, évacuation du lavabo connecté à l'évacuation du WC. 8 Tiges filetées de 250 mm avec fixations fournies.

Réalisation spéciale sur demande

910x1000x810

HDTX812L-WC à gauche 7612979000474

HDTX812R-WCà droite 7612979000511

HDTX812M - WC au centre 7612979000498

Representation

toutes les données en mm

Référence

Numéro d'article

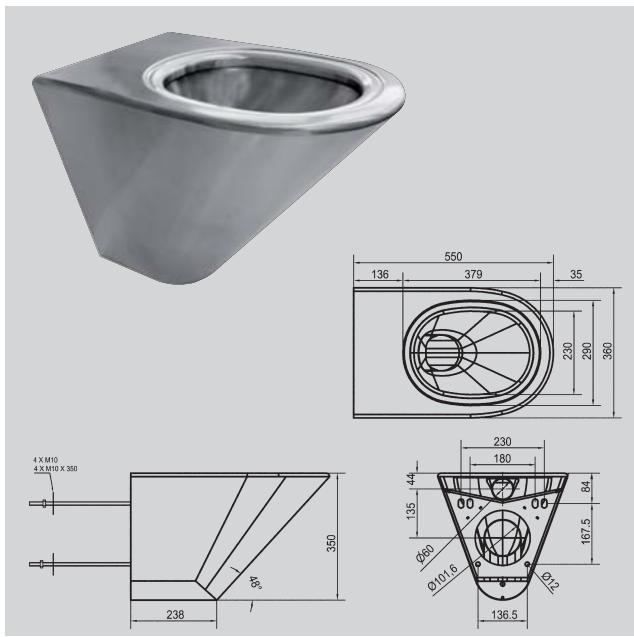

WC suspendu

WC suspendu en inox surface satinée. Épaisseur du matériel de 1.6 mm. Chasse d'eau certifiée EN997. Système de rinçage caché avec un minimum de 4 litres, évacuation horizontale de diamètre 100 mm. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Écrous de sécurité inclus.

360 × 350 × 550

HDTX592

Sans abattant

7612210059384

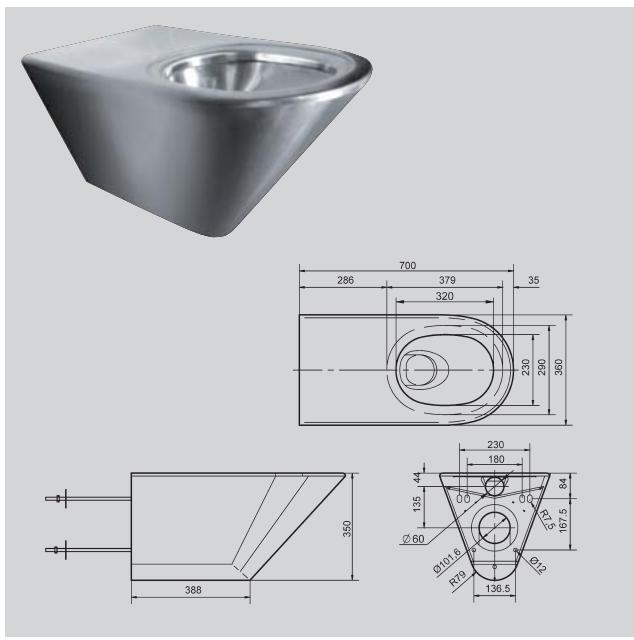

WC suspendu pour PMR

WC suspendu pour handicapés. En inox, surface satinée. Épaisseur du matériel de 1.6 mm. Chasse d'eau certifiée EN997. Système de rinçage caché avec un minimum de 6 litres, évacuation horizontale de 100 mm de diamètre. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Ecrous de sécurité inclus.

360x350x700

HDTX594

Sans abattant

7612210055812

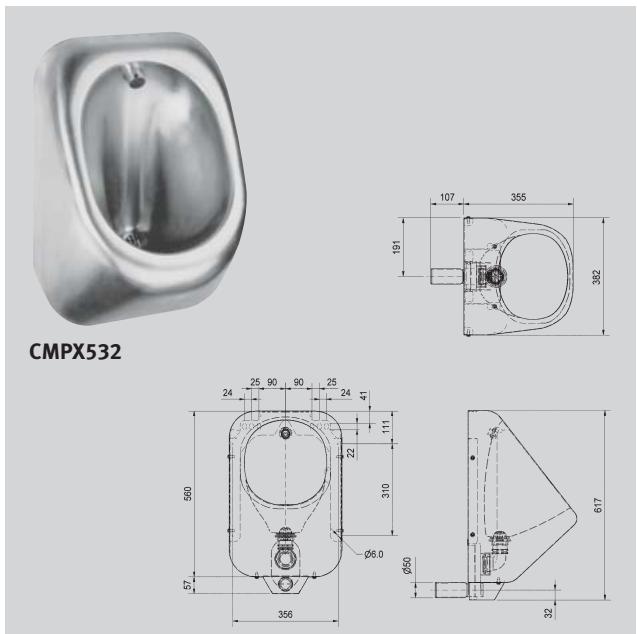

Urinoir individuel mural

Urinoir individuel en inox satiné d'une épaisseur de 1.5 mm et de forme arrondie. Effet d'eau en inox de 1 / 2". Sortie horizontalement encastrée, siphon DN40 inclus. Fixations et montage conformes à la norme EN80.

617x355x382

CMPX532

7612210016721

Fonctionnement : La membrane ne laisse s'écouler que l'urine et reste fermée, empêchant les remontées d'odeurs. Sans entretien, système mécanique. Économies 80%. Urinoir individuel sans eau. En inox, surface satinée d'une épaissur de 1,5 mm. Sortie horizontale encastrée, siphon DN40 coude à fixation et montage conformes à la norme EN80. Vis cachées. Fixation cachée, bonde en inox et membrane inclus.

382x560x355

CMPX532WF

7612210020100

Representation

toutes les données en mm

Référence

Numéro d'article

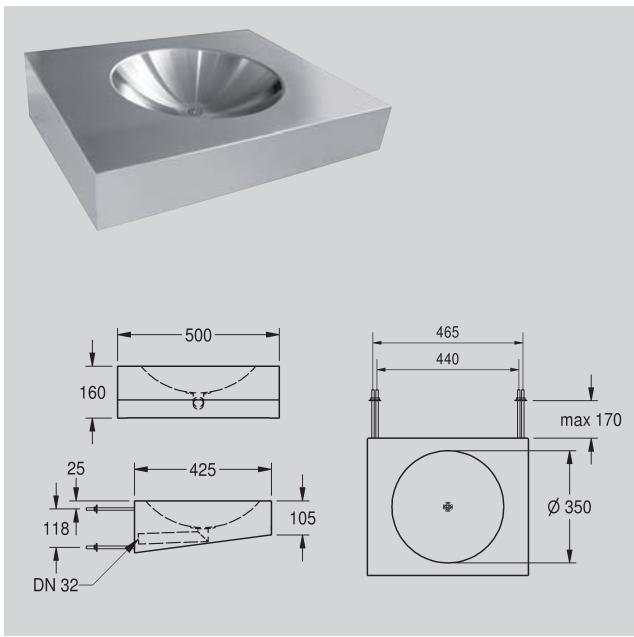

Lave-mains pour handicapés pour installation en gaine technique

Lave-mains mural pour handicapés. En inox, surface satinée. Épaisseur du matériel de 1,2 mm. Ensemble sans soudure apparente. Vasque de 350 mm de diamètre. Plage de robinetterie de 75 mm. Avec trop-plein. Sortie coudeée à pour siphon encastré non inclus (raccord 32 mm). Fixations presoudées. Montage conforme à la norme EN32. Montage accessible aux handicapés conforme à la norme DIN18024-2 possible.

500x160x425

HDTX455

7612210059490

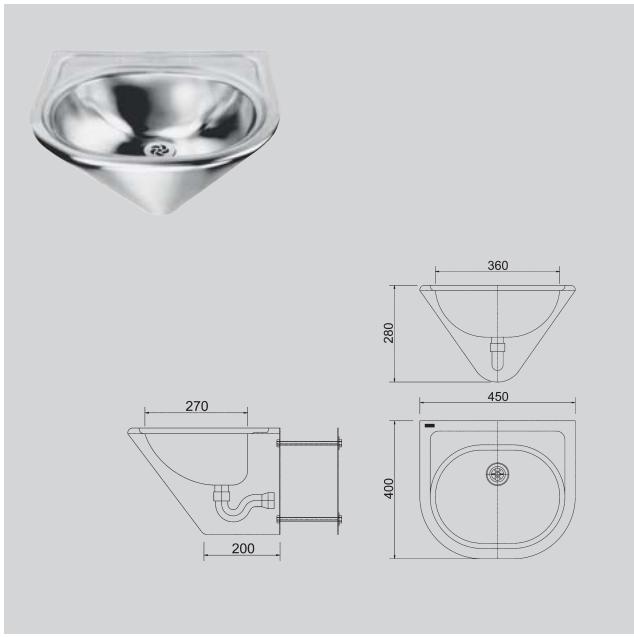

Lave-mains antivandalisme pour installation en gaine technique

Lave mains antivandalisme en inox satiné d'une épaisseur de 1,2 mm, pour installation en gaine technique. Vasque d'une dimension de 360 × 270 mm sans soudure apparente. Lave main de forme conique, fermé, sans accès au siphon, avec plage de robinetterie de 40 mm, porte savon intégré, sans tropiein. Plaque de fixation incluse pour un montage conforme à la norme EN32.

Existe en version standard : ANMX450 (cf. page 111).

450x400x280

HDTX450

7612210016790

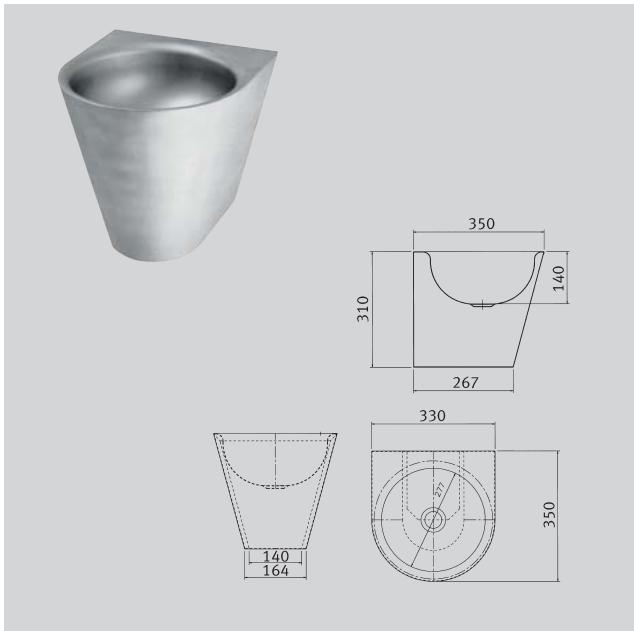

Lave-mains antivandalisme

Lave-mains. En inox, surface satinée. Épaisseur du matériel de 0,9 mm. Cuve emboutie de 277 mm de diamètre. Rebord robinet de 45 mm. Sans trop-plein. Bonde plate perforée 1"1/2. Lave-mains arrondi sans accès au siphon d'une hauteur de 310 mm. Fixations incluses.

330 × 350 × 310

ANMX205

7612210016837

Representation

toutes les données en mm

Référence

Numéro d'article

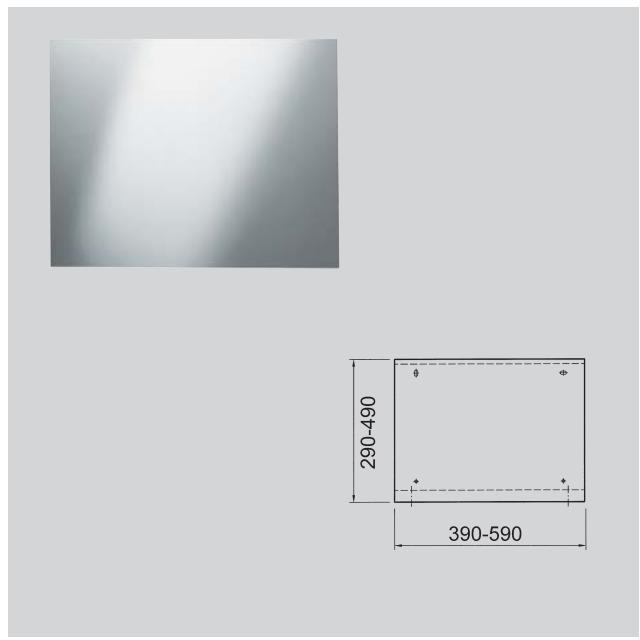

Miroir en inox fixations antivandalisme

Miroir en inox avec surface refléchissante polie, fixation murale. Épaisseur du matériel de 8 mm, renforcé avec une plaque de polystyrène. Fixations antivol. Fixations incluses.

M400HD 390x290x8 7612210052316

M500HD 490x390x8 7612210052378

M600HD 590x490x8 7612210052385

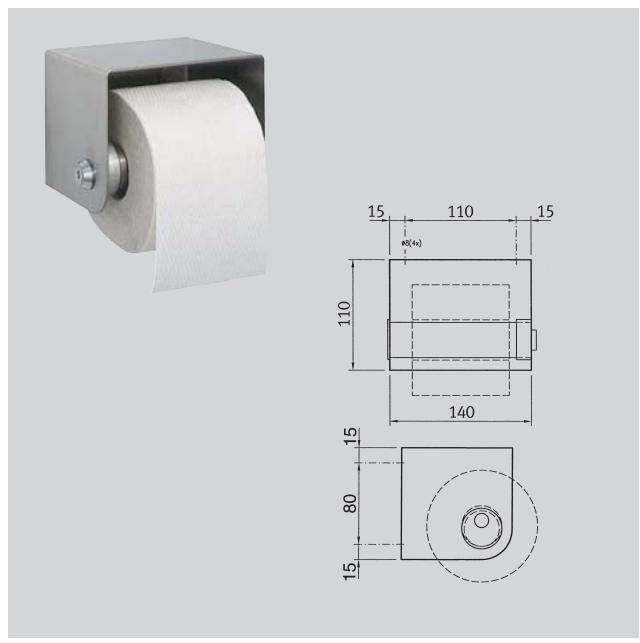

Distributeur de papier toilette

Distributeur de papier toilette mural. En inox, surface satinée. Épaisseur du matériel au 2 mm. Serrure à barillet avec clé standard Franke. Pour un rouleau d'une largeur de 130 mm max. Axe protégé par une serrure. Fixations inclues.

140x110x110

RH140HD 7612210522376

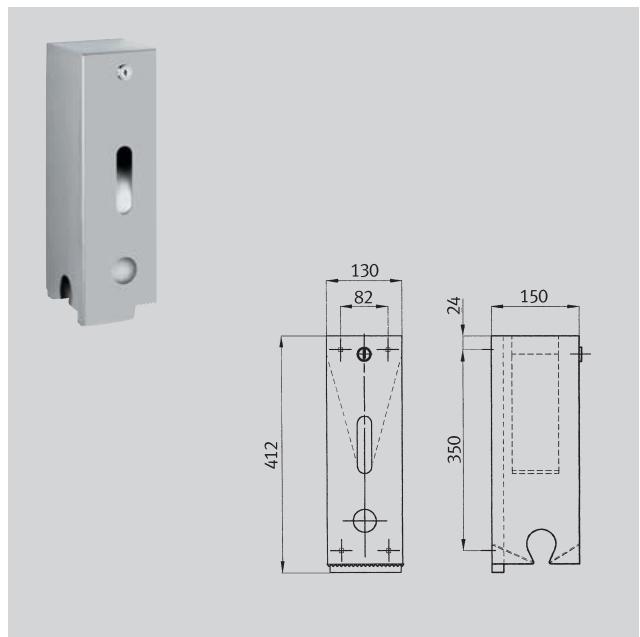

Distributeur de papier toilette 3 rouleaux

Distributeur de papier toilette mural. En inox, surface satinée. Épaisseur du matériel de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure. Pour trois rouleaux de 120 mm de largeur max. et d'un diamètre de 115 mm maximum. Réserve de rouleaux visible. Fixations inclues.

130x415x150

HDTX674 7612210014215

Representation

toutes les données en mm

Référence

Numéro d'article

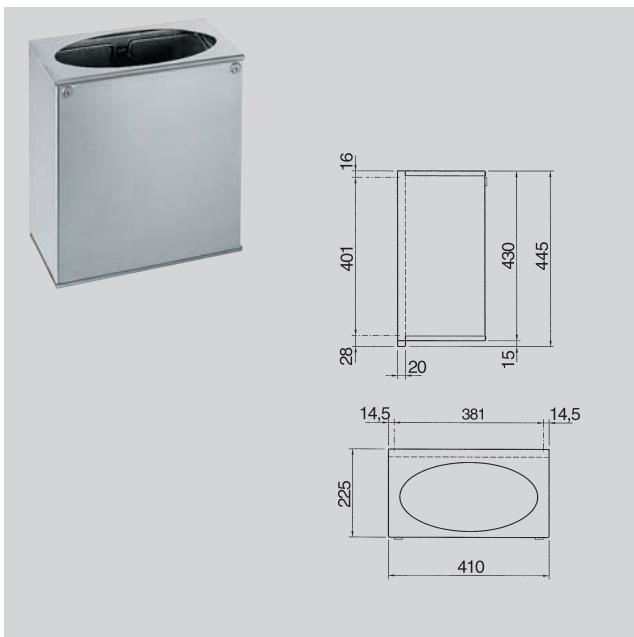

Poubelle murale 39 litres

Poubelle murale. En inox, surface satinée. Épaisseur du matériel de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure de sécurité. Capacité d'environ 39 litres. Porte-sac intégré. Fixations inclues.

410x450x225

GB445

7612210003400

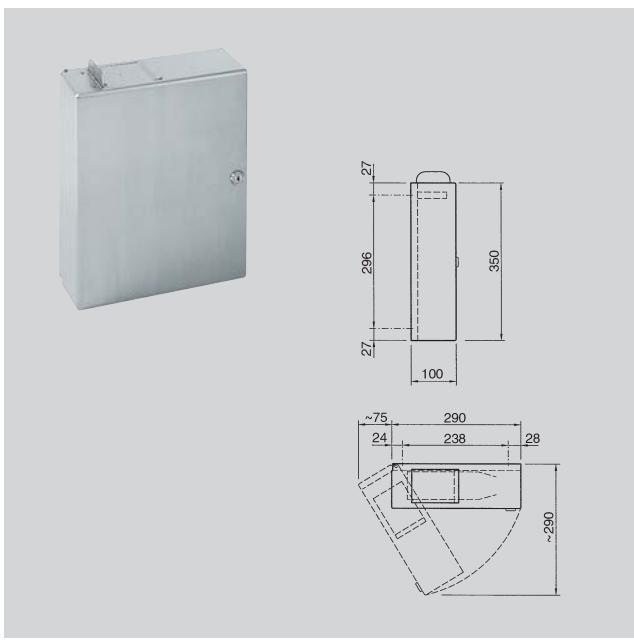

Poubelle pour serviettes hygiéniques

Poubelle à déchets et serviettes hygiéniques mural. En inox satiné d'une épaisseur de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure de sécurité. Couvercle à fermeture automatique. Capacité d'environ 7 litres. Porte-sac intégré. Fixations incluses.

290x350x100

HR350

7612210003349

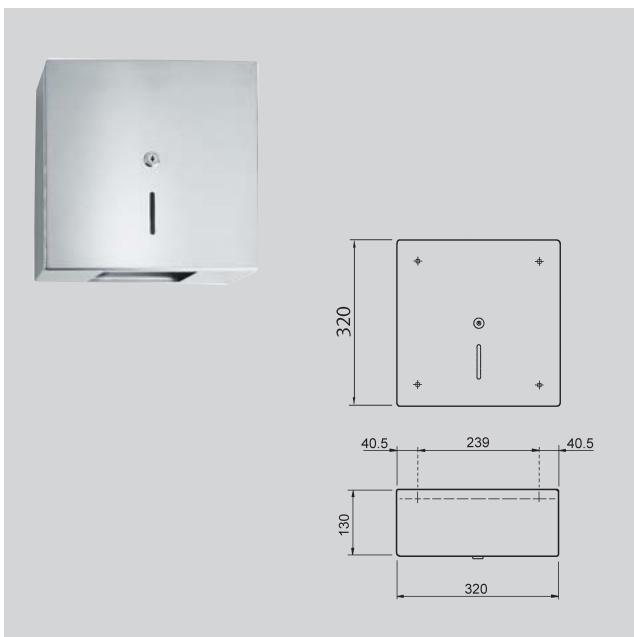

Distributeur de rouleau jumbo

Distributeur de rouleau Jumbo. En inox, surface satinée. Épaisseur du matériel de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure de sécurité. Retrait du papier entre deux bords dentelés. Pour un rouleau d'un diamètre de 300 mm max. Fixations incluses.

320x130x320

RH320

7612210525681

Representation

toutes les données en mm

Référence

Numéro d'article

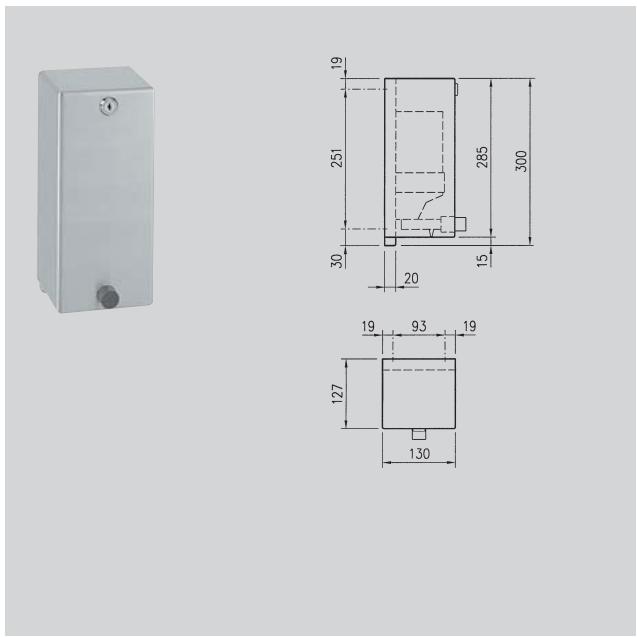

Distributeur de savon

Distributeur de savon mural. En inox, surface satinée. Épaisseur du matériel de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure de sécurité. Fonctionne avec du savon et de la lotion liquide. Réservoir de savon d'un litre. Bouton poussoir en façade. Fixations incluses.

130x300x127

SD300

7612210003486

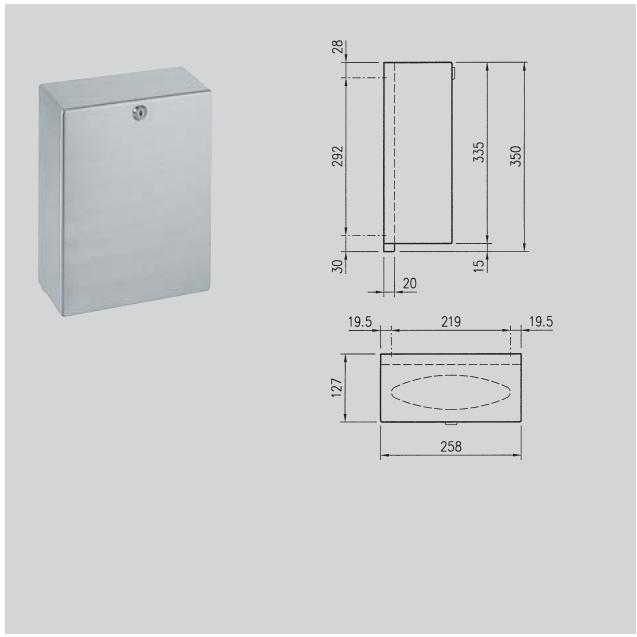

Distributeur de serviettes

Distributeur de serviettes. En inox, surface satinée. Épaisseur du matériel de 2 mm. Spécialement conçu pour résister à un fort vandalisme, avec serrure de sécurité. Capacité de 400-600 feuilles, selon le piage. Fixations inclues.

258x127x350

TD350

7612210003462

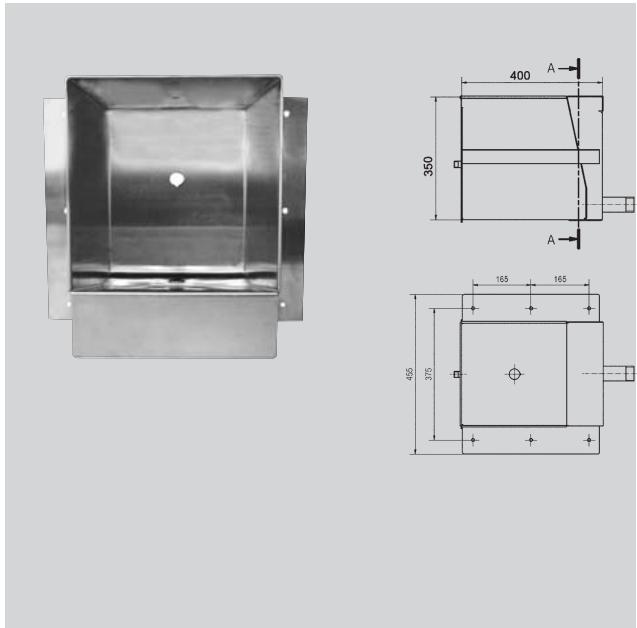

Lave-mains spécial cellule

Lave mains spécial cellule de garde à vue, anti vandalisme en inox 18/10, épaisseur 20/10. Lave mains encastre, fixation par joues latérales réglables en fonction de l'épaisseur du mur. Livré avec robinetterie électronique, bords arrondis, bords extérieurs pliés. Tout est caché et anti vandalisme.

400x350x297

LGAV FOX

7612210054648

Set:

LGAV FOX incl. + AQUA109 + ZAQUA007

LGAV FOX. DE

7612210064524

Representation

toutes les données en mm

Référence

Numéro d'article

Tablette

Tablette murale. En inox, surface satinée. Épaisseur du matériel de 2 mm. Bords arrondis, protection des bords à l'avant. Vis de sécurité incluses.

300x80x30

AL300HD

7612210522352

Tablette

Tablette murale. En inox, surface satinée. Épaisseur du matériel de 2 mm. Bords arrondis, protection des bords à l'avant. Vis de sécurité incluses.

600x80x30

TA600HD

7612210522369

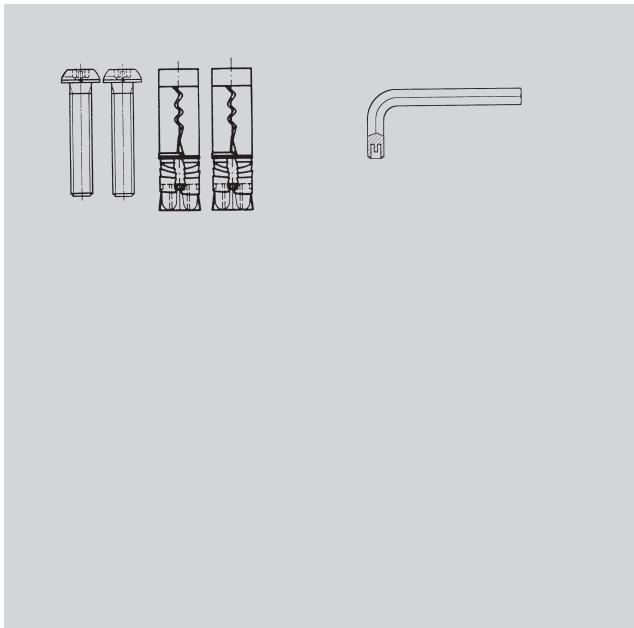

Jeu d'éléments de fixation antivandalisme

Prix par jeu. Y compris clé spéciale 6 pans pour système de sécurisation HD.

Tablette AL300HD

= 1 jeu

Tablette TA600HD

= 2 jeu

Poignée de sécurité CNTX650

=4jeux

BF22HD

7612210502118
