CAMPUS - BROCHURE - Urinoir FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Urinoir en inox
Marque	FRANKE
Gamme	CAMPUS - BROCHURE
Matériau	Acier inoxydable 18/10
Finition	Satiné brossé
Épaisseur standard	1,2 mm
Épaisseur antivandalisme	1,5 mm
Dimensions individuelles (exemple)	313 x 341 x 732 mm
Poids estimé	10–15 kg
Alimentation en eau	1/2" ou 1 1/2" selon modèle
Types de chasse	Déclenchement temporisé, optoélectronique, sans eau (membrane)
Siphon	DN50 inclus (DN40 pour antivandalisme)
Fixation	Cachée, conforme à la norme EN80
Fonctions principales	Hygiène maximale, nettoyage facile, résistance aux chocs
Domaines d’utilisation	Sanitaires publics (aires d’autoroute, clubs, etc.)
Options spéciales	Sans eau (80% d’économie), version antivandalisme
Accessoires compatibles	Bâti-support AQUAFIX, plaques de déclenchement, robinetterie électronique
Entretien et nettoyage	Surface lisse, nettoyage avec produits non abrasifs
Pièces détachées	Membranes, siphons, plaques de déclenchement, robinetteries
Informations générales	Garantie constructeur standard, réparabilité assurée

FOIRE AUX QUESTIONS - CAMPUS - BROCHURE FRANKE

Comment installer l'urinoir Franke CAMPUS ?

L'installation nécessite un bâti-support adapté (par exemple le modèle AQUAFIX). Suivez les étapes de montage indiquées dans la notice : fixer le bâti-support au mur, raccorder l'arrivée d'eau et l'évacuation, puis fixer l'urinoir. Pour les modèles sans eau, aucun raccordement d'eau n'est nécessaire.

Quel est l'entretien recommandé pour l'urinoir en inox ?

Nettoyez régulièrement les surfaces en inox avec un chiffon doux et un produit non abrasif. Évitez les éponges métalliques. Pour les urinoirs sans eau, vérifiez périodiquement la membrane et nettoyez-la selon les instructions.

Qu'est-ce que le système sans eau et comment fonctionne-t-il ?

Le système sans eau utilise une membrane qui ne laisse passer que l'urine et reste fermée pour bloquer les remontées d'odeurs. Il ne nécessite aucun entretien mécanique et permet une économie d'eau de 80%.

L'urinoir est-il compatible avec des bâti-supports standards ?

Oui, la gamme CAMPUS propose des bâti-supports spécifiques comme le CMPX135 pour robinetterie encastrée, le CMPX136 pour siphon électronique, et le CMPX137 pour modèle sans eau. Ils sont réglables en hauteur et profondeur.

Quels sont les dimensions de l'urinoir individuel ?

L'urinoir individuel standard (modèle CMPX538) mesure 313 x 341 x 732 mm (largeur x profondeur x hauteur). Les versions antivandalisme (CMPX532) ont des dimensions de 382 x 355 x 617 mm.

Quelle est la garantie sur le produit ?

La garantie constructeur standard s'applique sur l'ensemble de la gamme CAMPUS. Pour les conditions exactes, consultez la notice ou contactez le service client Franke.

Comment nettoyer la membrane d'un urinoir sans eau ?

La membrane ne nécessite normalement aucun entretien. En cas d'encrassement, retirez-la délicatement (après avoir déposé la bonde) et rincez-la à l'eau claire. Replacez-la correctement pour garantir l'étanchéité.

Y a-t-il des versions pour personnes à mobilité réduite ?

La brochure ne mentionne pas d'urinoir spécifique PMR, mais les WC suspendus PMR sont disponibles. Pour les urinoirs, une hauteur de fixation adaptée peut être choisie pour faciliter l'accès.

Quel type de robinetterie est recommandé ?

Franke propose des robinetteries à commande optoélectronique sans contact (modèles AQRE430, AQRE431, etc.) avec alimentation par pile ou secteur. Elles sont adaptées aux urinoirs encastrés ou apparents.

Où trouver les pièces détachées ?

Les pièces détachées (membranes, siphons, plaques de déclenchement, robinetteries) sont disponibles auprès des revendeurs agréés Franke ou via le service après-vente. Référez-vous aux numéros d'article indiqués dans la notice.

MODE D'EMPLOI CAMPUS - BROCHURE FRANKE

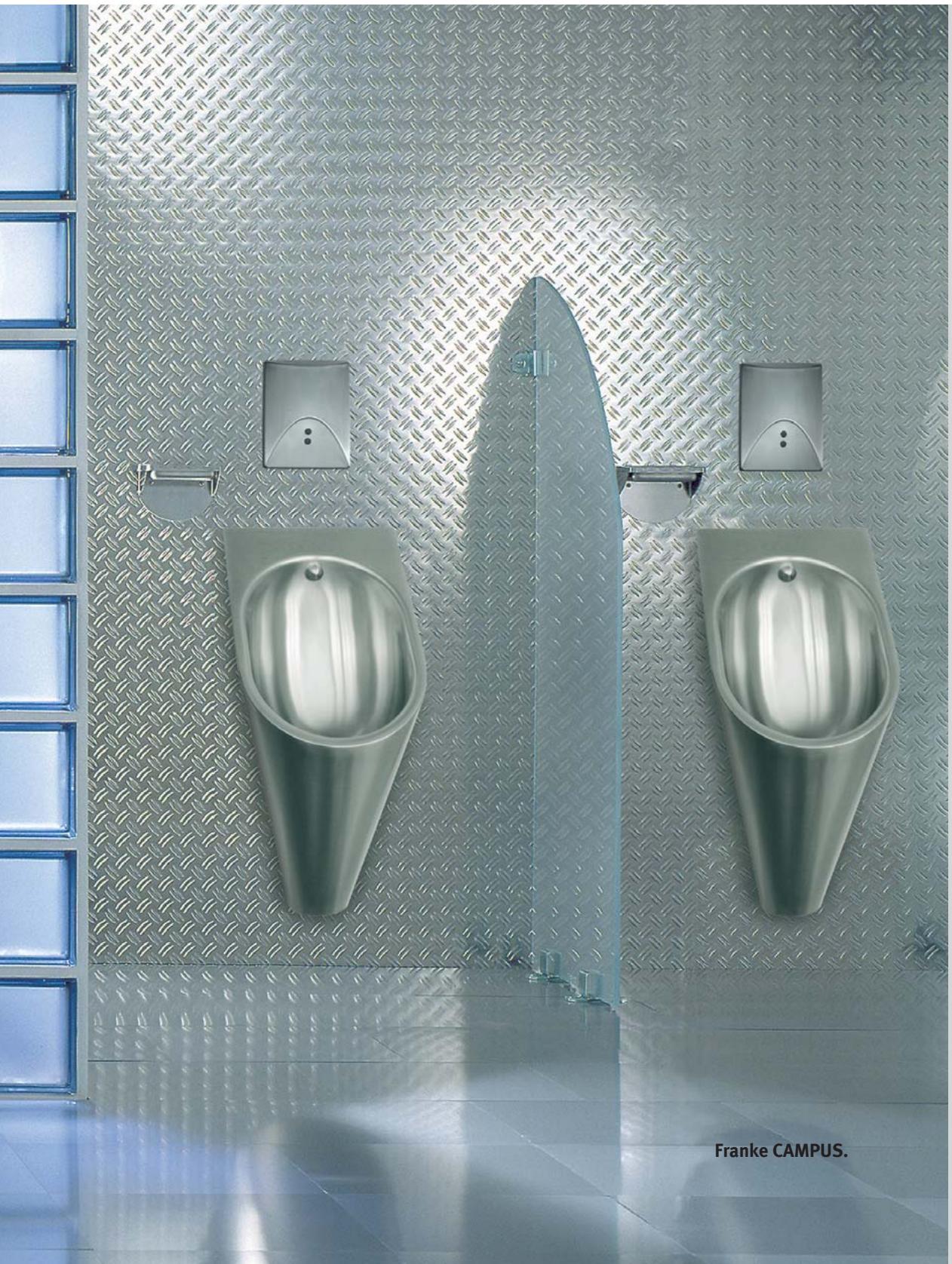

Receveurs de douche, WC et urinoirs

Entretien: mention très bien. CAMPUS Dans les installations sanitaires publiques comme les aires d'autoroute, les clubs etc., l'accent est mis sur une nouvelle propreté. L'hygiène y est particulièrement importante ; avec des surfaces en inox 18/10 qui, sous une apparence douce, savent encaisser les mauvais traitements.

Caractéristiques du produit :

• Formes permettant un nettoyage facile / hygiénique
• Forte épaisseur
• Différentes formes
• Montage facile
• Convient aux éléments de montage standard
• Modèles de WC pour handicapés
• Fond antidérapant pour receveurs de douche et WC à la turque

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

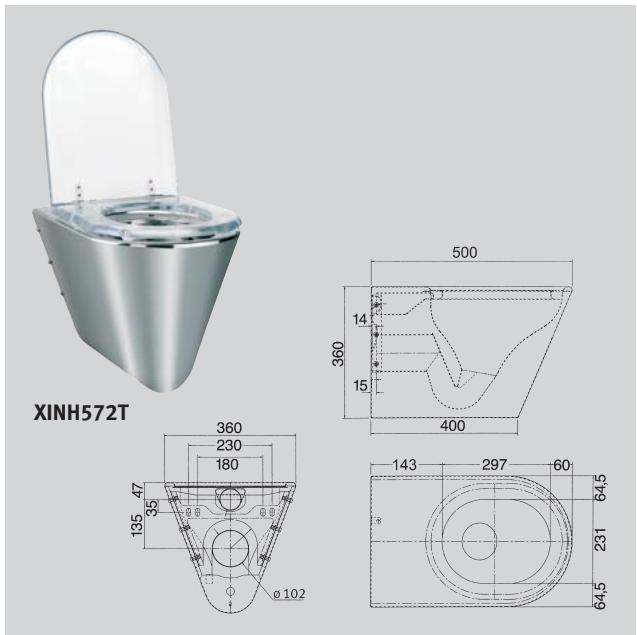

WC suspendu "adam

WC suspendu « Adam ». En inox, surface polie brillante. Épaisseur d'inox 1,2 mm. Chasse d'eau certifiée EN997. Système de rinceage caché avec un minimum de 6 litres. Évacuation horizontale courbée de 100 mm de diamètre. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Écrous de sécurité inclus.

360x500x360

XINH572 7612979000078

Adam

standard, sans aberrant

XINH572T 7612979000085

Adam

avec abattant, transparent

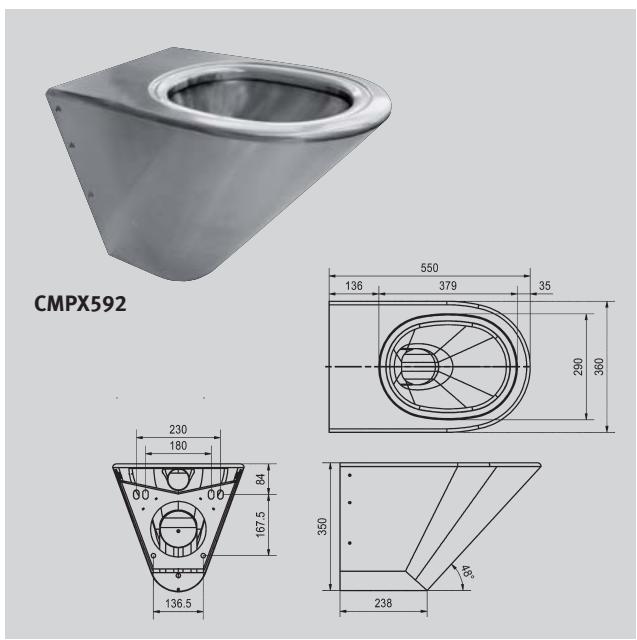

WC suspendu

WC suspendu en inox surface satinée. Épaisseur du matériel de 1.6 mm. Chasse d'eau certifiée EN997. Système de rinçage caché avec un minimum de 4 litres, évacuation horizontale de diamètre 100 mm. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Écrous de sécurité inclus.

360x550x350

CMPX592 7612210055409

sans abattant

CMPX592S 7612210056062

avec demi-coques

CMPX592W 7612210056079

avec abattant blanc

CMPX592B 7612210056086

avec abattant noir

CMPX592G 7612210056093

avec abattant gris

CMPX592T 7612210060502

avec abattant, transparent

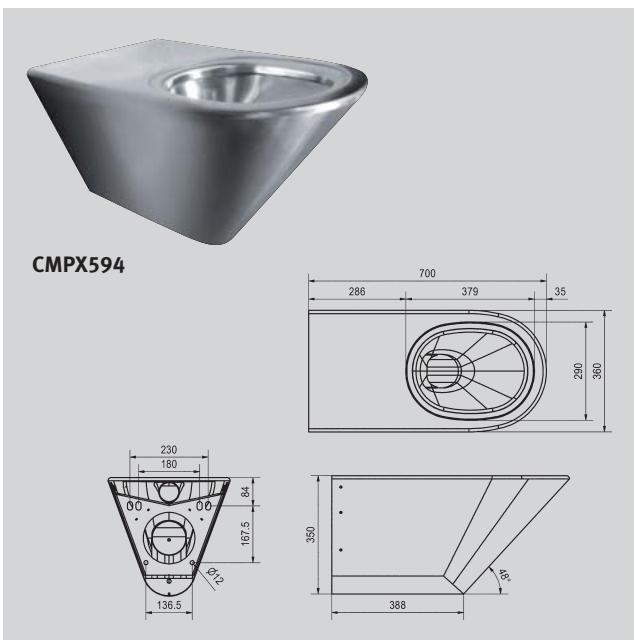

WC suspendu pour PMR

WC suspendu pour handicapés. En inox, surface satinée. Épaisseur du matériel de 1.6 mm. Chasse d'eau certifiée EN997. Système de rinçage caché avec un minimum de 6 litres, évacuation horizontale de 100 mm de diamètre. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Ecrous de sécurité inclus.

360x700x350

CMPX594 7612210044236

sans abattant

CMPX594S 7612210044243

avec demi-coques

CMPX594W 7612210044250

avec abattant blanc

CMPX594B 7612210044267

avec abattant noir

CMPX594G 7612210055751

avec abattant gris

CMPX594T 7612210061714

avec abattant, transparent

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

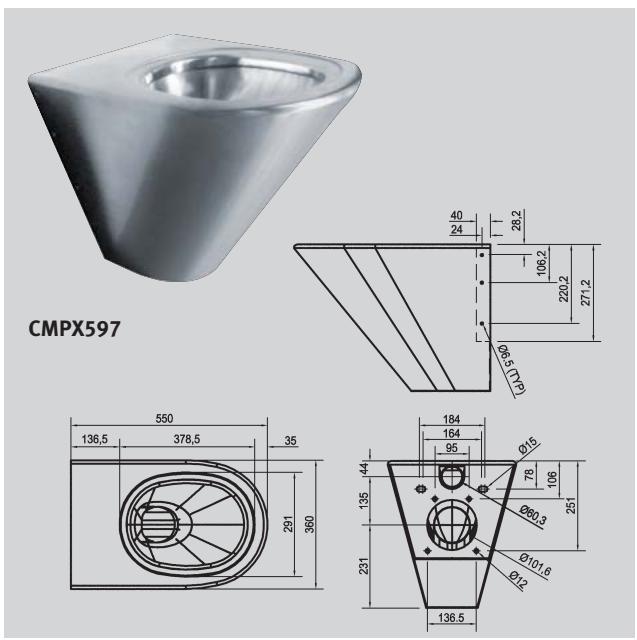

WC à poser

WC à poser en inox surface satinée. Épaisseur du matériel de 1.6 mm. Chasse d'eau certifiée EN997. Système de rinçage caché avec un minimum de 4 litres, évacuation horizontale de diamètre 100 mm. Forme incurvée vers le centre et bords arrondis. Fixations avec plaque conforme à la norme EN 38. Écrous de sécurité inclus.

360x550x410

CMPX597

7612210044199

sans abattant

CMPX597S

7612210044205

avec demi-coques

CMPX597W

7612210044212

avec abattant blanc

CMPX597B

7612210044219

avec abattant noir

CMPX597G

7612210055768

avec abattant gris

CMPX597T

7612210061721

avec abattant, transparent

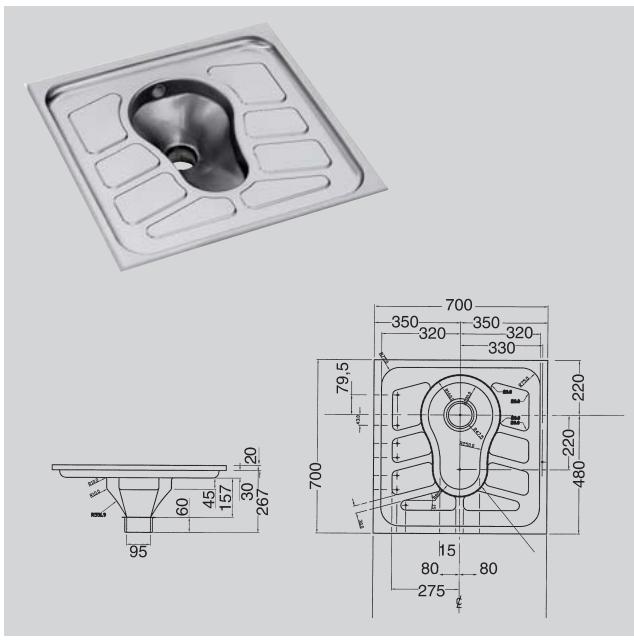

WC turc

WC turc à encastrer. En inox, surface satinée. Épaisseur du matériel de 1 mm. Alimentation d'eau intégrée de 40 mm de diamètre. Évacuation au sol diamètre 100 (siphon non inclus). Zones antidérapantes pour les pieds.

700x700x267

Avec effet d'eau 1/4 avec raccord femelle manchonné diamètre 40 (agréé gendarmerie)

CMPX502: WCséoul

7612210010514

WC avec déclenchement temporisé encastré, pour commissariat

CMPX502. DT

7612210064487

WC avec déclenchement temporisé apparent, déporté, pour

gendarmerie

CMPX502. DTG

7612210064470

Sans effet d'eau (prévoir l'ajout d'une queue de carpe)

CMPX503: WCséoul

7612210010521

WC avec déclenchement temporisé encastré

CMPX503. DT

7612210064494

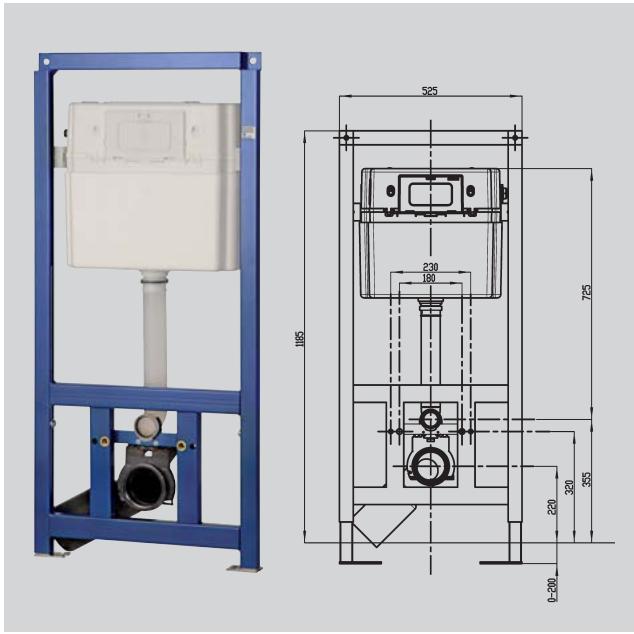

Bati-support pour WC suspendu avec réservoir

Bati-support AQUAFIX pour cuvette murale, avec réservoir de chasse. Construction en tube métallique époxy, testé TUV pour montage individuel pour cloison sèche. Réservoir encastré avec système anti-condensation. Plaque double volume (9/4,5l ou 6/3l) ou marche/arrêt vendue séparation. Chasse bruit de niveau 1. Système de fixation ajustable en fonction du WC et coude DN 90/ DN 100. Livré complet avec flexible de connexion, coude d'évacuation, boulonnerie de fixation pour le WC, protection de construction et matériel de fixation.

Plaques de déclenchement et pattes de fixation vendues séparément (voir page 220).

Dimensions :

525x1185 mm

Réglage de la hauteur:

0-200mm

Réglage de la profondeur:

155 - 205 mm lors de l'utilisation des

fixations murales

CMPX140

7612982097102

Bāti support :

Z-CMPX140

7612982097294

Pattes de fixation

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

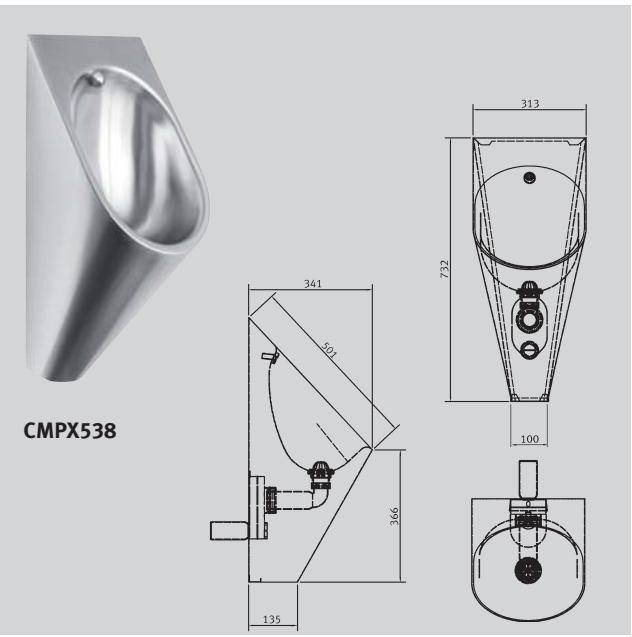

Urinoir individuel

Urinoir individuel en inox satiné d'une épaisseur de 1,2 mm. Arrivée d'eau encastrée avec effet d'eau en inox de 1/2". Sortie horizontale encastrée, siphon DN50 inclus. Fixations cachées et montage conforme à la norme EN80. 313x341x732

CMPX538

7612210051814

avec déclenchement temporisé encastré

CMPX538. DT 7612210064500

Urinoir individuel sans eau

Fonctionnement : La membrane ne laisse passer que l'urine et reste fermée, empêchant les remontées d'odeurs. Sans entretien, système mécanique. Économies 80 %. Urinoir individuel sans eau. En inox, surface satinée d'une épaisseur de 1,2 mm. Sortie horizontale encastrée, coude à et de diamètre 50. Fixation et montage conformes à la norme EN80. Fixations cachées, bonde en inox et membrane inclus.

313x341x732

CMPX538 WF 7612210051821

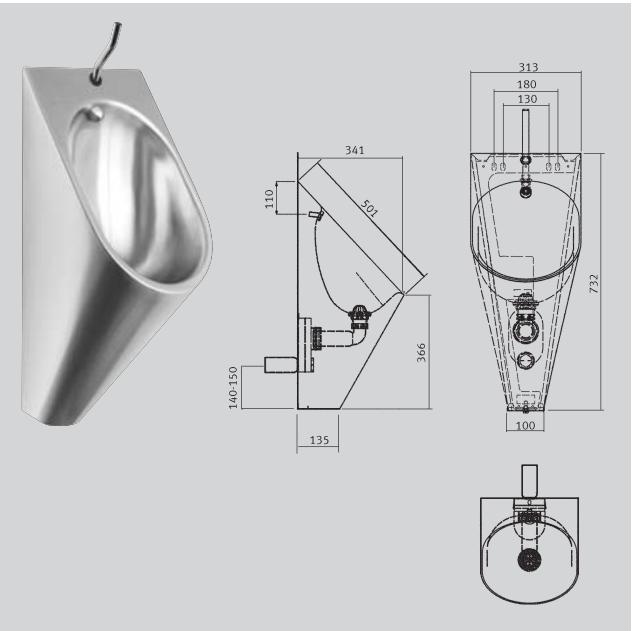

Urinoir individuel pour robinetterie apparente

Urinein individual en inox satiné d'une épaisseur de 1,2 mm. Arrival e d'eau encastree avec effet d'eau en inox de 1 / 2". Sortie horizontale encastree, siphon DN50 inclus. Fixations cachées et montage conforme à la norme EN80.

313x341x732

CMPX538E 7612979000313

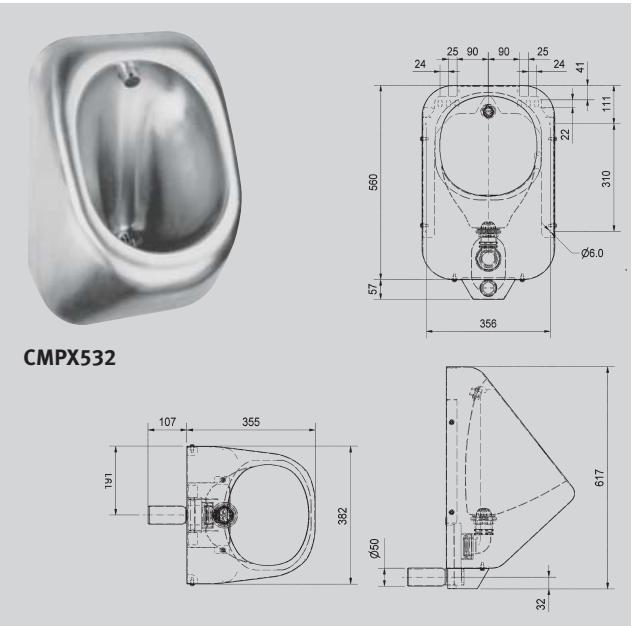

Urinoir individuel antivandalisme

Urinoir individuel en inox satiné d'une épaisseur de 1.5 mm et de forme arrondie. Effet d'eau en inox de 1/2 ". Sortie horizontalement encastrée, siphon DN40 inclus. Fixations et montage conformes à la norme EN80.

382x355x617

CMPX532 7612210016721

Urinoir sans eau

Fonctionnement : La membrane ne laisse passer que l'urine et reste fermée, empêchant les remontées d'odeurs. Sans entretien, système mécanique. Économies 80%. En inox, surface satinée d'une épaisseur de 1,2 mm. Sortie horizontale encastrée, coude à et de diamètre 50. Fixation et montage conformes à la norme EN80. Fixations cachées, bonde en inox et membrane inclus.

382x355x560

CMPX532WF 7612210020100

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

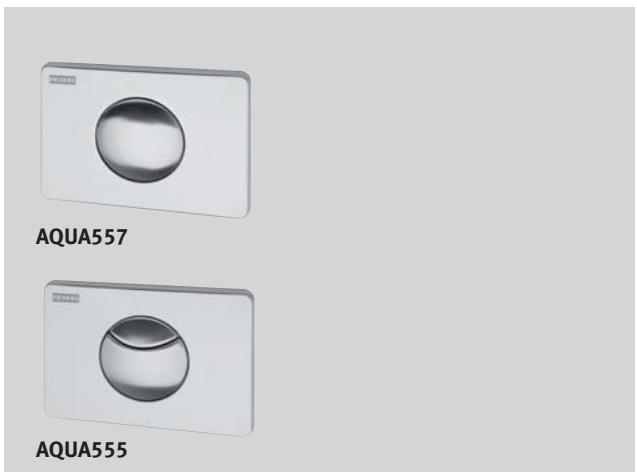

Plaques de déclenchement pour bâti-support avec réservoir (CMPX140 ou CMPX141)

AQUA557 7612982082542

Plaque inox mono-commande

AQUA555 7612982097157

Plaque inox double touche

AQUA554 7612982097140

Plaque blanche double touche

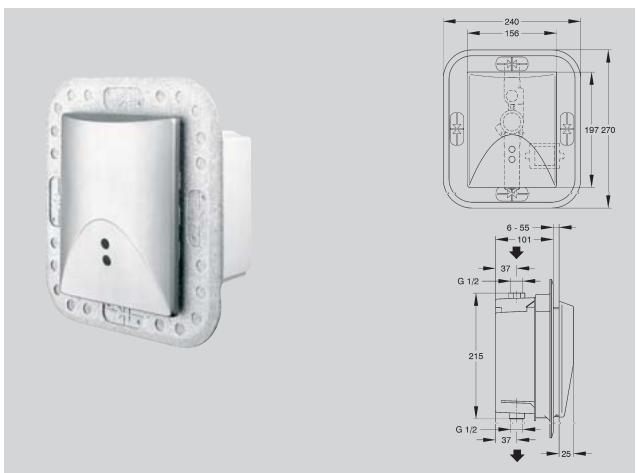

Robinet pour urinoir à commande optoélectronique pour montage encastré

Robinet pour urinoir à commande optoélectronique, sans contact manuel, raccord 1/2 " pour montage encastré, avec bloc de raccordement et système de régulation du début d'eau verrouillable.

Set d'encastrement à ajouter à une des 3 références ci-dessous

AQRE434 7612982001192

Plaque avec transformateur intégré (230 V~)

AQRE432 7612982102257

Plaque pour alimentation séparée (24 V-)

AQRE433 7612982102264

Plaque avec alimentation par pile (6 V)

AQRE431 7612982001215

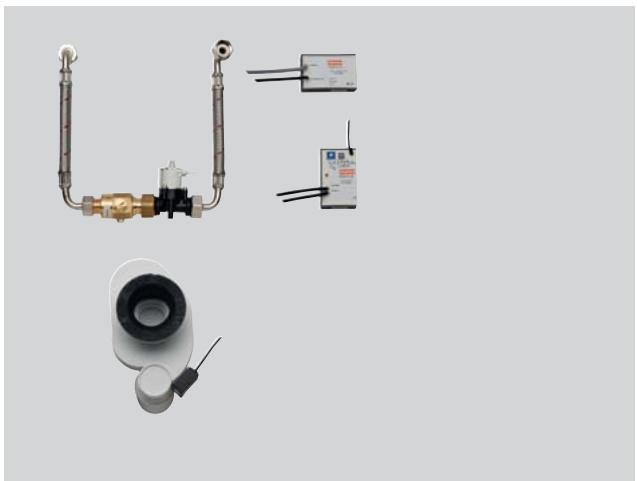

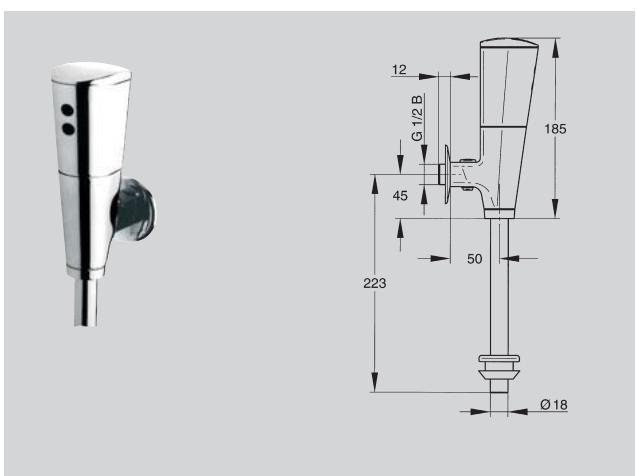

Robinetterie apparente, électronique pour urinoir à commande optoélectronique avec alimentation par pile

Robinetterie pour urinoir, montage apparent. Déclenchement électronique à pile sans contact manuel. Système de régulation du débit d'eau verrouillable et débit de rincage réglable, en laiton chromé. Fonctionnement à pile lithium 6V.

AQRE430 7612982001185

Siphon à déclenchement électronique pour urinoir

Siphon d'urinoir à déclenchement électronique pour installation cachée, déclenchement sans contact manuel pour urinoirs en inox Franke. Fourni avec flexible haute pression, électrovanne, module électronique, siphon avec cellule externe sans contact avec l'eau.

AQUA420 7612982084157

Siphon d'urinoir à déclenchement électronique pour installation cachée. Pour déclenchement sans contact manuel pour urinoirs en céramique. Fourni avec flexible haute pression, électrovanne, module électronique, siphon avec cellule externe sans contact avec l'eau. Point important: Le raccordement de l'eau ne doit pas être au centre et l'espace vide dans l'urinoir doit avoir un minimum de profondeur de 70 mm où se trouve le raccordement à l'eau.

AQUA421 7612982113116

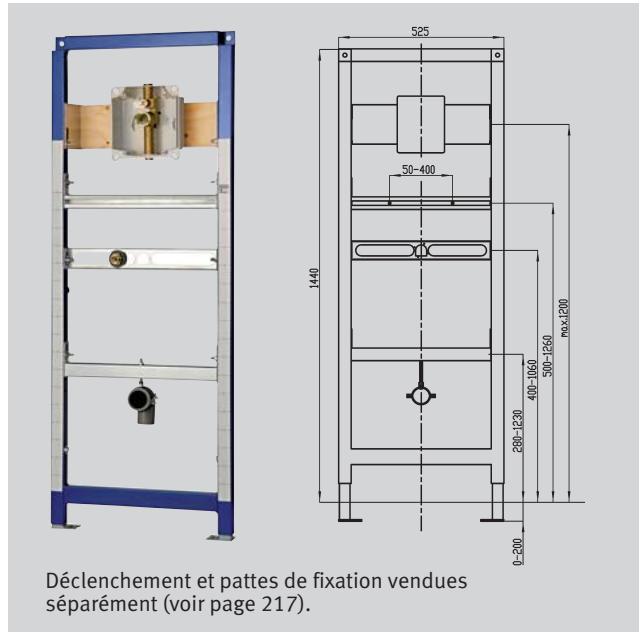

Bâti-support pour urinois, avec kit d'installation pour robinetterie franke

Bati-support AQUAFIX pour urinoir, avec kit d'installation prémonté pour robinetterie d'urinoir encastrée Franke. Construction en tube métallique epoxy, testé TUV pour montage individuel pour cloison sèche. Fixation réglable en hauteur. Les connexions de fixation et le refoulement prémontés pour urinoir CMPX538. Conduits muraux isolés 1/2 ". Coude d'évacuation universel DN 50. Vis de fixation pour urinoir. Protection de construction et matériel de fixation fournis. Note: Pour urinoirs céramique et inox. Consoles pouvant être adaptées selon le client.

Dimensions: 525x1440 mm

Réglage de la hauteur: 0 - 200 mm

Réglage de la profondeur: 135 - 205 mm lors de l'utilisation des fixations murales

CMPX135 7612982097256

Bati support :

Z-CMPX140

Pattes de fixation

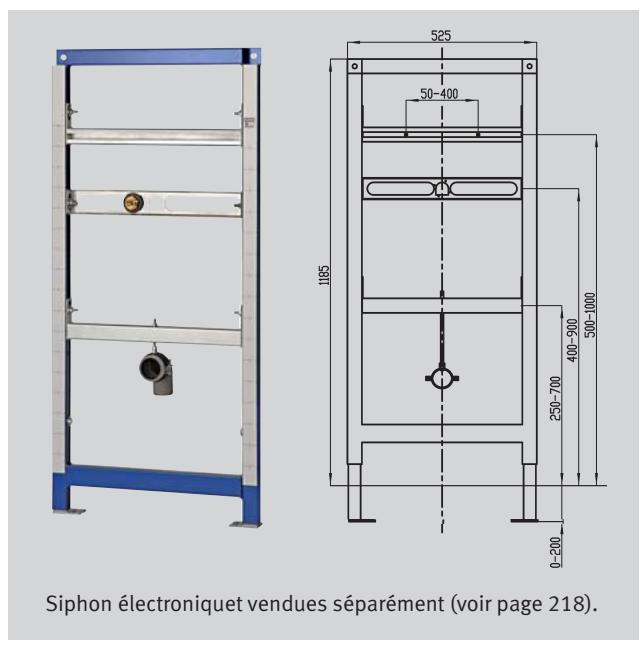

Bati-support pour urinoirs, pour siphon électronique franke

Bati-support AQUAFIX pour urinoir, pour siphon électronique. Construction en tube métallique époxy, testé TUV pour montage individuel pour cloison sèche. Fixation réglable en hauteur pour les objets, les connexions de fixation et le refoulement prémontés pour urinoir CMPX538. Conduits muraux isolés 1/2". Coude de refoulement universel DN 50. Vis de fixation pour urinoir. Protection de construction et matériel de fixation.

Dimensions: 525x1185 mm

Réglage de la hauteur: 0 - 200 mm

Réglage de la profondeur: 135 - 205 mm lors de l'utilisation des fixations murales

CMPX136 7612982097270

Bati support :

Z-CMPX140

Pattes de fixation

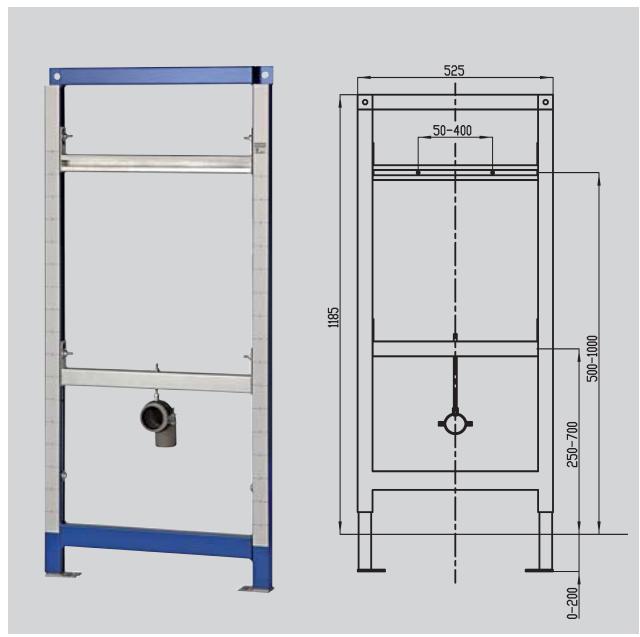

Bâti-support pour urinoirs sans eau

Bâti-support AQUAFIX pour urinoir sans eau. Construction en tube métallique époxy, testé TUV pour montage individuel pour cloison sèche. Fixation réglable en hauteur et tube d'évacuation coude prémonté pour urinoir sans eau Franke CMPX538WF. Coude de refoulement universel DN 50. Vis de fixation pour urinoir. Protection de construction et matériel de fixation.

Dimensions: 525x1185 mm

Réglage de la hauteur: 0 - 200 mm

Réglage de la profondeur: 135 - 205 mm lors de l'utilisation des fixations murales

CMPX137 7612982097287

Bati support :

Z-CMPX140

Pattes de fixation

7612982097294

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

BS550

Stalle d'urinoir pour alimentation encastrée

Stalle d'urinoir fabriquée en une pièce en inox 18/10 épaissiur 1.5 mm. Surface brossée mate. Avec inclinaison sur l'intérieur et angle de, soudure complète. Paroi arrière renforcée en inox 18/10. Avec alimentation d'eau 1 1/2". Écoulement de la cuvette au centre, avec pente légère vers l'écoulement; vidage de 1 1/2" et grille en inox 18/10. Couche d'isolement amortissant la chaleur et le son. Bordures pour encastrement dans le mur. Fixations murales inclues,

600x260x1076

BS550: Stalle seule (1 poste)

7612210508301

1200x260x1076

BS551: Stalle seule (2 postes)

7612210508318

1800x260x1076

BS552: Stalle seule (3 postes)

7612210508325

2400x260x1076

BS553: Stalle seule (4 postes)

7612210508332

CMPX551

Urinoir rigole pour alimentation encastrée

Urinoir rigole en inox, surface satinée. Épaisseur de matériel au 1 mm. Possibilité d'alimenter la rigole par l'arrière (au centre ou sur un côté) avec un raccord 1/2". Rinçage de la totalité de l'urinoir rigole par tuyau horizontal perforé. Régulateur de débit, Écoulement central avec légère pente et vidage à grille en inox 1 1/2". Fixations murales inclues.

1200 × 235 × 515

CMPX551: urinoir seul (2 postes) 7612210050978

1400x235x515

CMPX552: urinoir seul (2 postes) 7612210050985

1800x235x515

CMPX553: urinoir seul (3 postes) 7612210050992

2100x235x515

CMPX554: urinoir seul (3 postes) 7612210052088

2400x235x515

CMPX555: urinoir seul (4 postes) 7612210051012

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

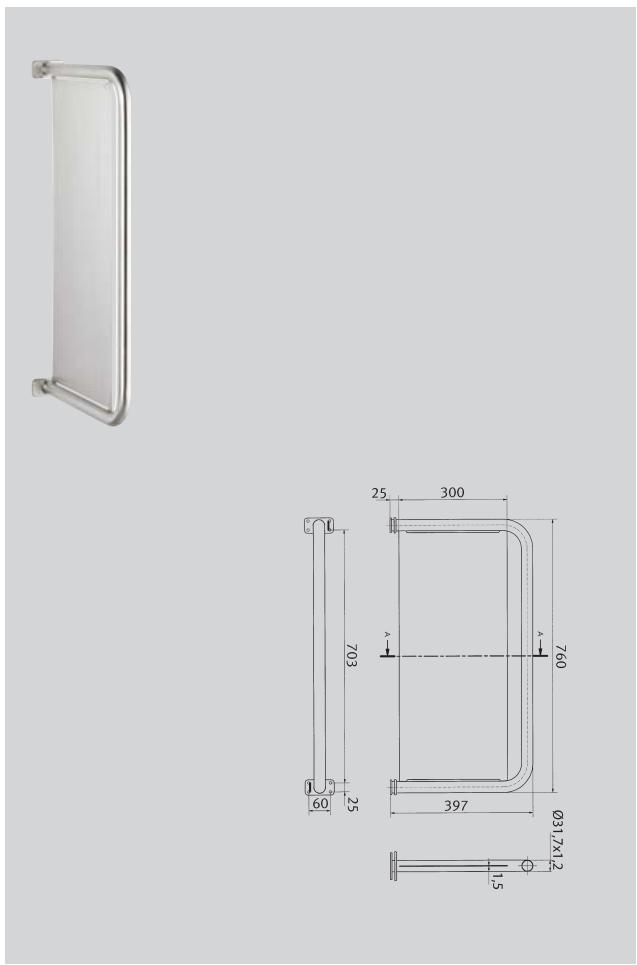

Séparation d'urinoir

Département d'urinoir mural. En inox, surface satinée. Épaisseur de matériel 1,5 mm. Diamètre du tube de 32 mm. Fixation murale cachée. Fixations inclues.

031,7x400x760

CMPX560

7612210015731

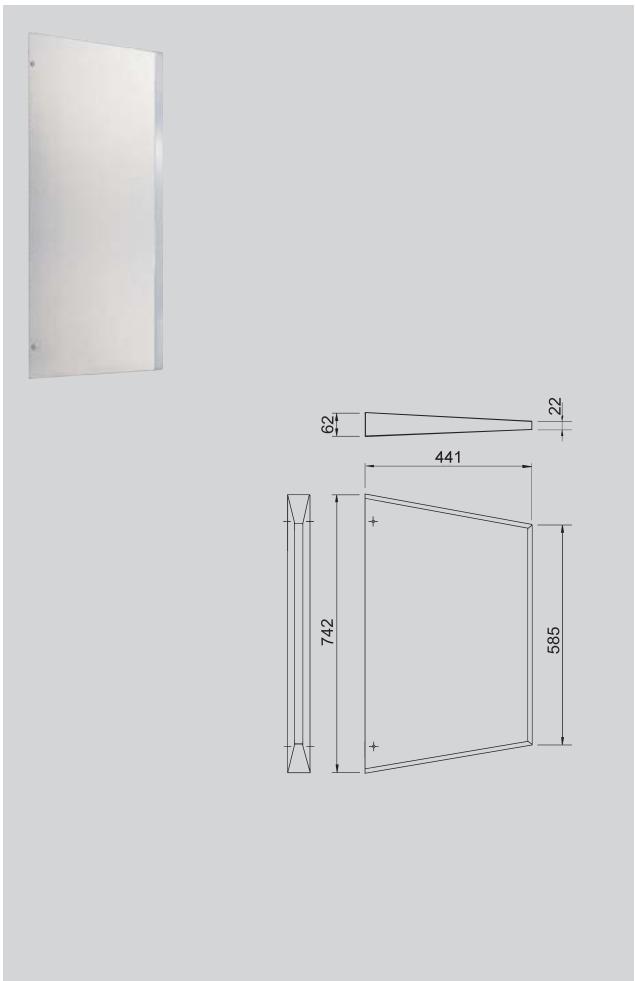

Séparation d'urinoir

Séparateur d'urinoir mural. En inox, surface satinée, avec structure WL5 de 1 mm. Épaisseur du matériel de 2 mm. Fixation murale cachée. Fixations inclues.

62x441x742

CMPX700

7612210016394

Receveurs de douche, WC, urinoirs CAMPUS

Representation

toutes les données en mm

Référence

Numéro d'article

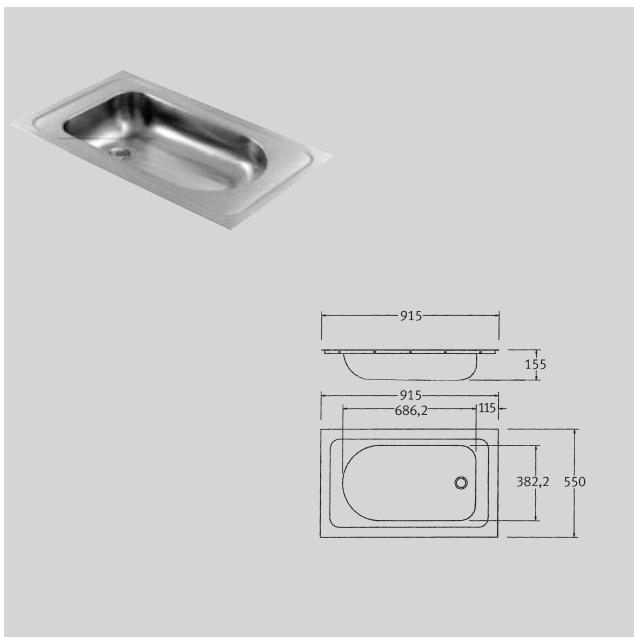

Baignoire bébé

Baignoire bébé à encastrer. En inox, surface satinée. Épaisseur du matériel de 1,2 mm. Inclinaison de 10 mm sur toute la longueur vers le vidage (diamètre 50 mm intérieur et 78 extérieur). Dimensions intérieures de la baignoire : 686x382x155 mm. Sans trop-plein.

915x550x155

CMPX403

7612210016998

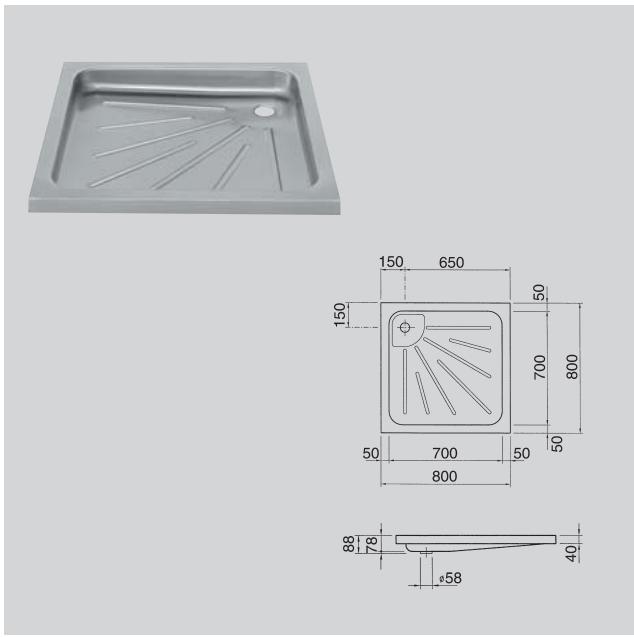

Receveur de douche

Recevoir de douche à encastrer. En inox, surface satinée. Épaisseur du matériel 1 mm. Emboutié, à angles arrondis avec pente vers l'écoulement. Zones antidérapantes pour les pieds. Écoulement pour vidage perforé de 112. Angles soudés et coins arrondis avec vis de mise à la masse. Bonde non incluse.

800x800x88

BS400

7612210538506

900x900x88

BS401

7612210538513

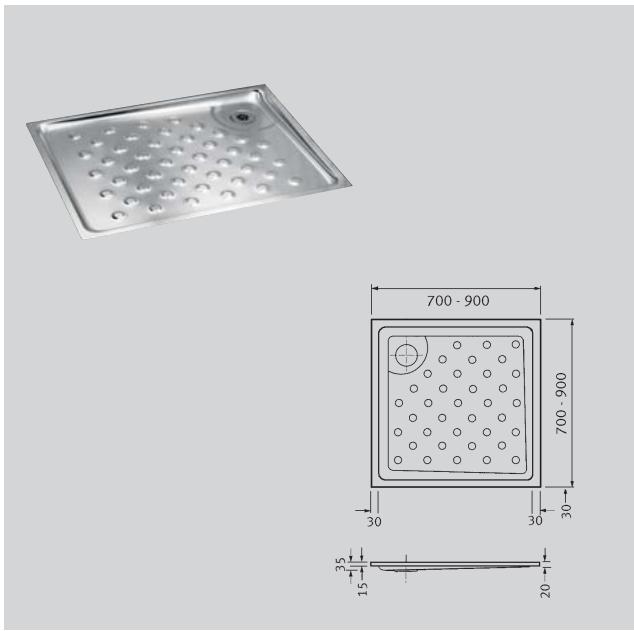

Receveur de douche

Recevoir de douche à encastrer. En inox, surface satinée. Épaisseur du matériel 1 mm. Embouti, à angles arrondis avec pente vers l'écoulement. Zones antidérapantes pour les pieds. Vidage de diamètre 90, coins arrondis avec vis de mise à la masse. Bonde non incluse.

700x700x35

CMPX400

7612210016882

800x800x35

CMPX401

7612210016899

900x900x35

CMPX404

7612210017544
