102035W - Moniteur BELINEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 20,1 pouces
Dimensions (L x H x P)	474 x 433 x 218 mm
Poids net	6,4 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique (marche)	< 60 W
Consommation électrique (veille)	< 4 W
Résolution native	1680 x 1050 pixels
Contraste	800:1 (standard) / 1000:1 (max)
Temps de réponse	8 ms (gris à gris)
Angle de vision	178° horizontal et vertical
Luminosité	300 cd/m² (standard) / 320 cd/m² (max)
Connecteurs vidéo	1x VGA (mini D-Sub 15 broches), 1x DVI-D (24 broches)
Ports USB	1 amont, 4 aval
Haut-parleurs intégrés	1 W (amplificateur 1 W)
Compatibilité montage mural	VESA 100 x 100 mm
Entretien et nettoyage	Utiliser un chiffon doux et non pelucheux, sec ou légèrement humide. Ne pas utiliser de solvants. Débrancher avant nettoyage.
Sécurité	Ne pas ouvrir le moniteur. Utiliser uniquement le cordon d'alimentation adapté. Assurer une bonne ventilation. Éviter l'humidité et la poussière.
Garantie	3 ans pièces et main-d'œuvre (garantie internationale avec échange sur site dans certains pays)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 80 % (sans condensation)

FOIRE AUX QUESTIONS - 102035W BELINEA

Comment régler la luminosité et le contraste de mon moniteur BELINEA 102035W ?

Vous pouvez régler la luminosité et le contraste directement en utilisant les touches < et > sur la face avant lorsque le menu OSD est fermé. Appuyez sur la touche < pour réduire, sur > pour augmenter. Vous pouvez aussi utiliser le menu OSD en appuyant sur MENU, puis naviguer vers les options Brightness et Contrast.

Que faire si l'écran reste noir et le voyant d'alimentation est bleu ?

Cela peut indiquer qu'un écran de veille est actif ou que le signal vidéo est perdu. Appuyez sur une touche du clavier ou déplacez la souris pour réveiller l'écran. Vérifiez que le câble vidéo est correctement connecté au moniteur et au PC.

Comment nettoyer l'écran LCD sans l'endommager ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et non pelucheux, sec ou légèrement humidifié à l'eau chaude. N'utilisez jamais de solvants ou produits nettoyants agressifs. Essuyez délicatement sans appuyer sur l'écran.

Quelle est la procédure pour installer le moniteur sous Windows ?

Il est recommandé d'installer le fichier de configuration Belinea (fichier .inf) disponible sur le site FTP de MAXDATA (ftp.maxdata.com). Téléchargez le fichier et suivez les instructions du fichier README. Sous Windows 9x/ME/2000/XP, utilisez le panneau de configuration Affichage pour sélectionner le moniteur. Sous Windows NT 4.0, aucun fichier séparé n'est nécessaire : réglez la fréquence verticale et les couleurs directement.

Quelle est la résolution optimale pour ce moniteur ?

La résolution native et recommandée est de 1680 x 1050 pixels à 60 Hz. Les autres résolutions sont interpolées et peuvent affecter la qualité de l'image.

Comment utiliser le menu OSD pour régler l'image ?

Appuyez sur la touche MENU (⑤ sur la face avant) pour afficher le menu OSD. Utilisez les touches < et > pour naviguer entre les sous-menus (Brightness, Contrast, Image Control, Color, etc.). Appuyez à nouveau sur MENU pour entrer dans un sous-menu, puis ajustez les paramètres avec < et >. Les réglages sont sauvegardés automatiquement lorsque vous quittez le menu.

Est-il possible de fixer le moniteur au mur ?

Oui, ce moniteur est compatible avec le standard VESA FDMI 100 x 100 mm. Vous pouvez utiliser un support mural ou un bras pivotant en option. Suivez les instructions de montage fournies avec l'accessoire.

L'image scintille ou est instable, que faire ?

Vérifiez que le fichier de configuration du moniteur est correctement installé. Utilisez la fonction Auto Adjustment (touche AUTO sur la face avant) pour optimiser les réglages de phase et d'horloge. Si le problème persiste, ajustez manuellement les paramètres Clock et Phase dans le menu OSD.

Quels câbles sont fournis avec le moniteur ?

Le moniteur est livré avec un câble d'interface VGA (mini D-Sub 15 broches) et un câble d'alimentation. Le câble DVI-D est en option. Consultez le contenu de l'emballage après déballage.

La garantie couvre-t-elle les pixels morts ?

La garantie MAXDATA exclut les défauts de pixels appartenant à la classe d'erreur 2 selon la norme ISO 13406-2. Consultez le site de la filiale MAXDATA pour les détails. En général, un certain nombre de pixels défectueux est toléré.

MODE D'EMPLOI 102035W BELINEA

La garantie internationale de trois ans sur les écrans Belinea s'entend pièces et main d'œuvre. Pour obtenir plus d'informations sur la garantie et le service après-vente, contactez-nous sur Internet http://www.belinea.com ou aux numéros de téléphone ci-dessous. Vous pouvez obtenir également plus de détails sur les possibilités d'échange gratuite, service offert dans de nombreux pays.

Pour votre appel, tenez les numéros de série et d'article à portée de main.

Country	Phone number	Additional swap out service
Land	Telefonnummer	Zusätzlicher Austausch-Service
Pays	Numéro de téléphone	Service supplémentaire d'échange sur site
Belgie/Belgique	0900 10630 (0,45 €/min)	3 year on-site warranty (swap out)
Deutschland	02365 952 1010	3 Jahre Garantie-Austausch-Service
Česká republika	[phone]	Záruka 3 roky
Espana	090 21 96 497	3 años de garantia con intercambio a domicilio
Éλλαδα	210 48 05 800	Еγγυηση 3 χρονία επιτόΠου αντικατασταση
France	0820 091820	3 ans de garantie avec échange standard sur site
Hrvatska	[phone]	3 godine jamstva
Italia	199 156 169	3 anni di Garanza di sostituzione a domicilio
Ireland	00 353 12861343	3 year on-site warranty (swap out)
Luxemburg/Luxembourg	0900 74235 (0,45 €/min)	3 year on-site warranty (swap out)
Magyarország	01 340 99 51/53	3 év helyi szerviz
Nederland	0900 BELINEA (02354632) (0,70 €/Gesprek)	3 year on-site warranty (swap out)
Österreich	01 277 89 88	3 Jahre Vor-Ort-Austausch-Garantie
Polska	071 337 19 55/022 863 27 77	3 lata gwarancji (door to door)
Portugal	090 21 96 497	3 Anos de Troca em Garantia On-Site
Rüssenia	[phone]	Трexistенье гарадно с замень на равочem мосте
Schweiz	0900 575 111 (2,13 CHF/min)	3 Jahre Vor-Ort-Austausch-Service
Slovenija	[phone]	3 leta garancije
United Kingdom	01344 788920	3 year on-site swap out warranty (UK mainland only)

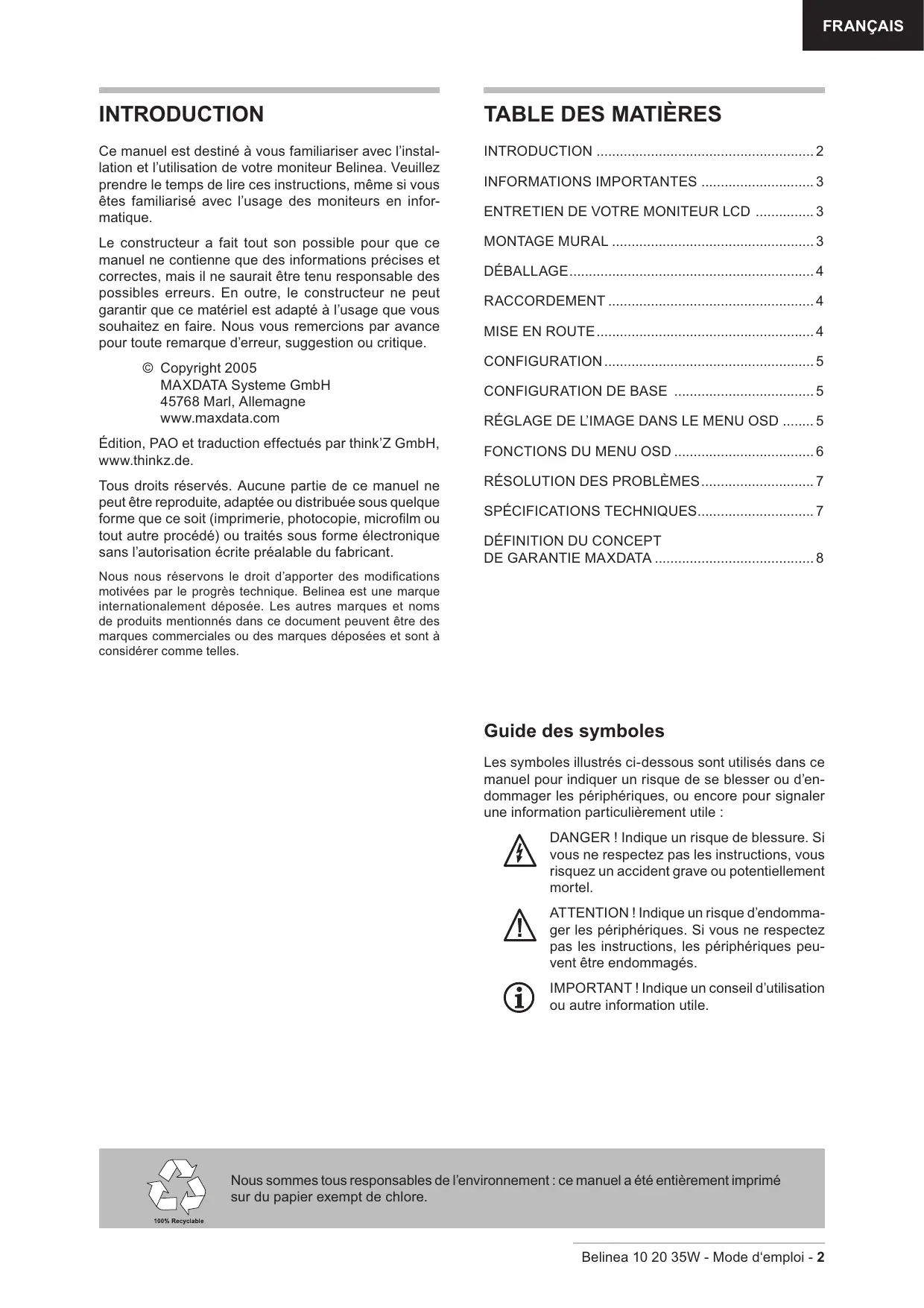

Ce manuel est destiné à vous familiariser avec l'installation et l'utilisation de votre moniteur Belinea. Veuillez prendre le temps de lire ces instructions, même si vous êtes familiarisé avec l'usage des moniteurs en informatique.

Le constructeur a fait tout son possible pour que ce manuel ne contienne que des informations précises et correctes, mais il ne saurait être tenu responsable des possibles erreurs. En outre, le constructeur ne peut garantir que ce matériel est adapté à l'usage que vous souhaitez en faire. Nous vous remercions par avance pour toute remarque d'erreur, suggestion ou critique.

Copyright 2005

45768 Marl, Allemagne

www.maxdata.com

Édition, PAO et traduction effectués par think'Z GmbH, www.thinkz.de.

Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, adaptée ou distribuée sous quelle forme que ce soit (imprimerie, photocopie, microfilm ou tout autre procédé) ou transmise sous forme électronique sans l'autorisation écrite préalable du fabricant.

Nous nous réservons le droit d'apporter des modifications motivées par le progrès technique. Belinea est une marque internationalement déposée. Les autres marques et noms de produits mentionnés dans ce document peuvent être des marques commerciales ou des marques déposées et sont à considérer comme telles.

TABLE des matières

INTRODUCTION 2 INFORMATIONS IMPORTANTES 3 ENTRETIEN DE VOTRE MONITEUR LCD 3 MONTAGE MURAL 3 DEBALLAGE 4 RACCORDEMENT 4 MISE EN ROUTE 4 CONFIGURATION 5 CONFIGURATION DE BASE 5 RéGLAGE DE L'IMAGE DANS LE MENU OSD.......5 FONCTIONS DU MENU OSD 6 RÉSOLUTION DES PROBLEMES 7 SPECIFICATIONS TECHNIQUES. 7 DéFInITION DU CONCEPT DE GARANTIE MAXDATA 8

Guide des symboles

Les symboles illustrés ci-dessous sont utilisés dans ce manuel pour indiquer un risque de se blesser ou d'endommager les périphériques, ou encore pour signaler une information particulièrement utile :

DANGER! Indique un risque de blessure. Si vous ne respectez pas les instructions, vous risquez un accident grave ou potentiellement mortel.

ATTENTION! Indique un risque d'endommager les périphériques. Si vous ne respectez pas les instructions, les périphériques peuvent être endommagés.

IMPORTANT! Indique un conseil d'utilisation ou autre information utile.

Note sur la mise en place du moniteur

• L'emplacement choisi pour l'installation ne doit être ni trop chaud, ni trop froid, ni humide ou poussiéreux. La chaleur et le froid peuvent ALTERER les fonctionnalités du moniteur. L'humidité et la poussière peuvent le mettre hors service.
• Ne placez pas le moniteur à proximité d'une source de chauffage, par exemple un radiateur. N'exposez pas le moniteur à des vibrations mécaniques ou à des secousses.
• Positionnez le moniteur de façon à protégerez l'écran de la lumière directe ou du soleil : la lumière directe peut provoquer des réflexions nuisibles à la qualité de l'image.

Notes sur le raccordement à l'alimentation électrique

N'utilisez que le type de cordon secteur destiné à être utilisé dans votre pays.

La prise d'alimentation murale doit être aisément accessible. La seule façon de débrancher le moniteur de la source d'alimentation électrique consiste à débrancher le cordon secteur.

• Ce moniteur est compatible ENERGY STAR®. MAXDATA est partenaire du programme ENERGY STAR® et garantit que cet appareil est conforme aux recommandations ENERGY STAR® pour l'optimisation de la consommation électrique.

Précautions d'emploi

Le câble d'alimentation secteur ne doit pas être endommagé. Ne placez aucun objet sur ce câble, et évitez qu'il ne s’emmêle. Pour débrancher ce cordon, tirez toujours sur la prise, et non sur le câble lui-même. Un câble électrique endommagé pourrait provoquer un incendie ou une électrocution.

• Évitez de recouvrir les orifices de ventilation. Une circulation d'air constante est nécessaire pour empêcher le moniteur de trop chauffer. Si l'air ne peut plus circuler, le moniteur peut être gravement endommagé.
• N'utilisez pas de solvants pour nettoyer le moniteur, cela pourrait endommager le boîtier. Pour plus d'informations sur le nettoyage du moniteur, consultez le paragraphe « Entretien de votre moniteur LCD »

N'ouvrez jamais vous-même le moniteur, vous pourriez être électrocuté. Ce moniteur ne doit être ouvert et réparé que par des professionnels qualifiés.

Remarque sur la résolution

Toutes les résolutions défléchissantes, obtenues par les cartes graphiques, constituent la résolution physique de l'écran et s'ajustent par interpolation. La qualité de l'image peut en être affectée.

Remarques sur l'ergonomie

Pour soulager vos yeux et les muscles de votre nuque et de vos épaules lorsque vous travaillez sur un ordinateur, nous vous recommandons de développer une distance d'observation de 50 à 75 cm du moniteur. De plus, concentrez-vous régulièrement sur un objet à environ 6 m de vous pour permettre à vos yeux de se reposer. D'un point de vue ergonomique, vous adoptez la posture la plus adaptée lorsque les épaules, le bassin, les genoux et les chevilles sont à angle droit.

Entretien de votre moniteur LCD

• Commencez toujours par débrancher le câble d'alimentation de la prise électrique.
• Si le moniteur est extrémement sale, utilisez un chiffon humidifié à l'eau chaude, et essuyez ensuite le moniteur LCD. Les solvants et autres produits nettoyants pouraient endommager le boîtier. Ne nettoyez la surface d'affichage qu'à l'aide d'un tissu doux et non peluchex, faute de quoi vous pourriez endommager le revêtement de l'écran.
• Si le monitueur LCD est peu sale, nettoyez-le à l'aide d'un chiffon antistatique sec et non pelucheux.
• La surface de l'écran du moniteur LCD est très fragile. Veillez à éviter tout contact avec cette surface (doigt, crayon, etc.), et soyez tout particulièrement prudent durant un transport, car les chocs et les heurs peuvent provoquer l'apparition de rayures sur l'écran (utilisez toujours l'emballage d'origine).

Montage MURAL

Le moniteur Belinea est expédié en configuration standard de bureau. Toutefois, vous pouvez le fixer sur un mur ou sur un bras pivotant pour moniteur avec un accessoire en option. Respectez les instructions de fixation du standard international VESA FDMI (plaquette comportant quatre perforations de 100 × 100 ~mm ).

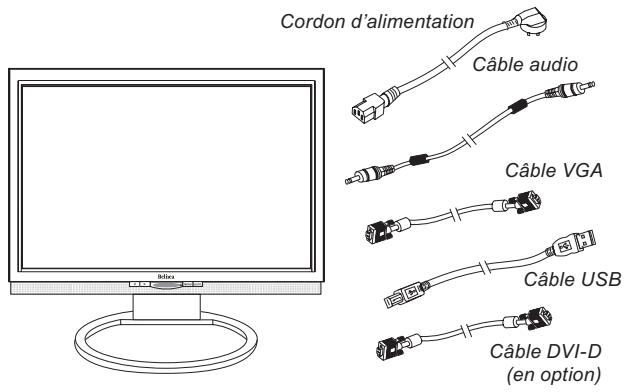

Déballage

Soulevez avec douceur le moniteur de son emballage, et vérifie que tous les accessoires sont présents (voir fig. 1).

Conservez le carton original et les matériaux d'emballage, au cas où vous devriez expédier ou transporter le moniteur.

Pour installer le périphérique, le socle du moniteur doit être assemblé et visser.

Figure 1. Moniteur LCD

Raccordement

Pour raccorder le moniteur à votre PC.......

1. Vérifiez que le PC et le moniteur sont débranchés.
2. Connectez le câble d'interface à 15 broches au moniteur et au PC (voir figure 2a).
3. Le moniteur est équipé d'un connecteur DVI-D. Si vous utilisez une carte graphique dotée d'un connecteur DVI-D numérique (connecteur à 24 broches), connectez une extrémité du câble DVI-D (en option) au moniteur (voir fig. 2b) et l'autre extrémité au PC.

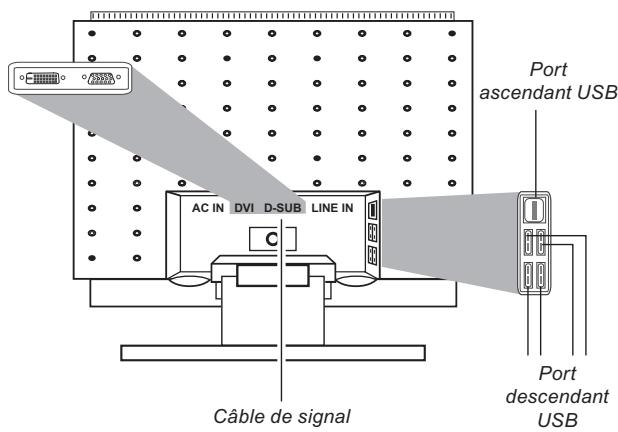

Figure 2a. Raccordement du moniteur au PC

Raccordement du câble du signal audio

Si votre ordinateur est équipé d'une sortie son, connectez une extrémité du câble son à l'entrée audio du moniteur (② à la fig. 3) et l'autre extrémité au connecteur de sortie audio (« Line-Out ») de l'ordinateur.

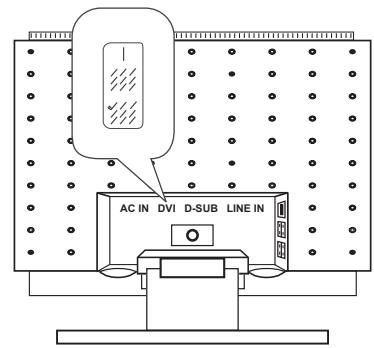

Figure 2b. Connexion via l'interface DVI-D

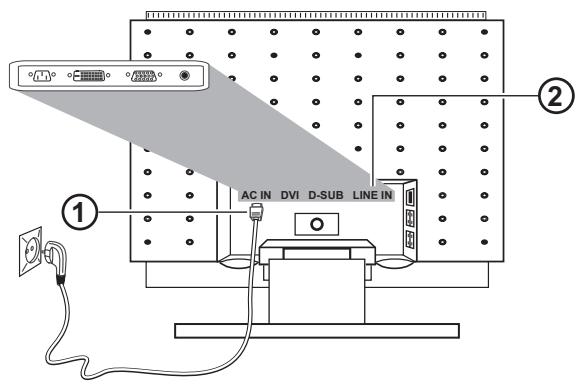

Figure 3. Raccordement du moniteur à la source d'alimentation électrique

Pour raccorder le moniteur à la source d'alimentation électrique

Connectez le câble d'alimentation électrique (1) à la fig. 3) au moniteur d'une part, et à une prise électrique murale avec mise à la terre d'autre part.

Ports USB

Le moniteur est doté de cinq ports USB : un en amont et quatre en aval (voir la figure 2a).

Mise en ROUTE

1. Mettez tout d'abord votre PC en marche, puis allumez votre moniteur Belinea à l'aide du connecteur de mise sous tension (③ à la fig. 4). Le voyant d'alimentation (④ dans la fig. 4) doit s'allumer en bleu.
2. Ajustez l'image selon vos besoin (voir ci-dessous les sections « Configuration de base » et « Réglage de l'image dans le menu OSD »).
3. Si aucune image n'apparaît sur le moniteur, consultez la section « Résolution des problèmes »

Installation du moniteur sous Windows® 9x, ME, 2000 et XP :

Pour utiliser le moniteur avec Windows® 9x/ME/2000 ou XP, il est fortement recommandé d'installer le fichier de configuration de Belinea. Vous pouvez l'obtenir de votre revendeur Belinea ou le télécharger sur le site FTP de MAXDATA à l'adresse ftp.maxdata.com.

Cliquez sur le répertoire « Belinea_Treiber_Driver » et téléchargez les fichiers Belinea.inf et README_MEbelinea.TXT. Suivez les instructions d'installation du fichier README_MEbelinea.TXT.

Installation du moniteur sous Windows® NT 4.0 :

Sous Windows® NT 4.0, il n'est pas nécessaire d'utiliser un fichier d'installation séparé. Sélectionnez la fréquence verticale et le nombre de couleurs d'affichage, en cliquant tour à tour sur le menu « Paramètres » → « Panneau de configuration » → « Affichage » → « Paramètres »

Configuration de BASE

Réglage automatique de l'image

Vous pouvez ajuster les paramètres de l'image (position de l'image, phase, etc.) manuellement ou à l'aide des fonctionnalités de réglage automatique de l'image. Ces fonctions réglerent les paramètres généraux de l'image à leurs valeurs optimales en fonction du mode d'affichage en cours. Appuyez sur cette touche AUTO (6 à la fig. 4) pour exécuter un réglage automatique. Ce processus dure quelques instants.

Raccourci pour le réglage du contraste et de la luminosité

Vous pouvez régler directement le contraste et la luminosité en appuyant sur la touche < ( 1 en fig.4) pendant que le menu OSD est fermé. Appuyez sur la touche (2 en fig.4) pour augmenter le contraste ou la luminosité, et sur la touche < ( 1 en fig.4) pour la réduire.

Réglage direct du volume

Vous pouvez régler directement le volume en appuyant sur la touche (2 en fig. 4) lorsque le menu d'affichage à l'écran n'est pas actif. Vous pouvez ensuite modifier le volume en appuyant sur les boutons < ou (1 et ② en fig. 4).

Verrouillage et déverrouillage de l'affichage à l'écran

Pour verrouiller et déverrouiller le menu d'affichage à l'écran, maintenez enfoncée la combinaison de touches < (① dans la fig. 4) et MENU (⑤ dans la fig. 4) jusqu'à ce que s'affiche le message correspondant.

Réglage de l'image dans le MENU OSD

Le menu OSD est une fenêtre qui apparait sur votre écran pour vous permettre de vérifier et modifier les paramètres d'affichage. Pour modifier un paramètre avec l'OSD :

1. Appuyez sur la touche MENU (⑤ à la fig. 4) pour afficher le menu OSD à l'écran.
2. Il existe 5 sous-menus différents au sein de l'OSD. Ils sont organisés par catégories. Sélectionnez le sous-menu désiré en appuyant sur le bouton de l'OSD < ou > (① et ② en fig. 4; voir à la section suivante « Fonctions du menu OSD »).

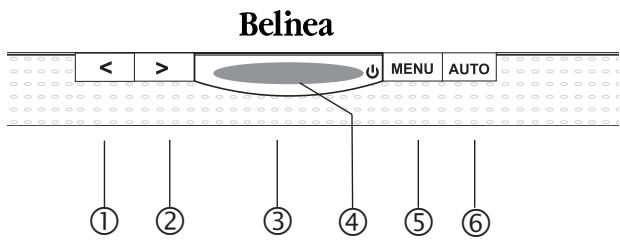

Figure 4. Contrôles de la face avant

1. Appuyez sur le bouton MENU (⑤ à la fig. 4) de l'OSD pour activer la fonction ou le sous-menu.
2. Dans le cas d'un sous-menu, CHOISSEZ ensuite la sous-fonction désirée à l'aide des touches < ou > (1 et 2 en fig. 4).
3. Sélectionnez le réglage désiré à l'aide des boutons < ou > (① et ② en fig. 4) du menu OSD.
4. Les paramètres actuels sont automatiquement enregistrés lorsque vous retournez au niveau précédent ou lorsque vous quittez le menu d'affichage à l'écran. Si nécessaire, répétez les étapes 2 à 5 pour procéder à des réglages supplémentaires.
5. Le menu OSD disparaît automatiquement si aucune modification n'est effectuée dans un délai de 45 secondes (durée par défaut). Les réglages courants sont alors enregistrés. Vous pouvez aussi fermer manuellement l'OSD en appuyant sur le bouton AUTO (⑥ à la fig. 4).

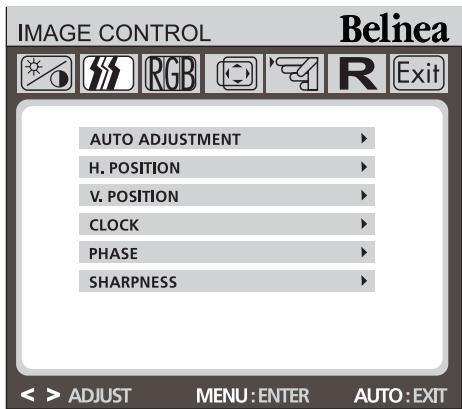

Fonctions du MENU OSD

Brightness: Régler la luminosité à l'aide du bouton < ou > (1 et 2 dans la fig. 4).

Contraste: Regle le contraste de l'écran à l'aide du bouton < ou > (① et ② dans la fig. 4).

Auto Adjustment : Définit automatiquement les réglages optimaux de l'image (position, phase, etc.) à l'aide du bouton MENU (⑤ dans la fig. 4).

H. Position : Permet de régler la position horizontale.

V. Position : Permet de régler la position verticale.

Clock: Paramétrage de l'horloge de synchronisation interne. Avec une valeur plus importante, l'image est plus large; avec une valeur moins importante, l'image est plus comprimée.

Phase: Permet de régler l'horloge interne afin d'optimiser l'image.

Sharpness: Contrôle de la netteté d'image (pour les résolutions inférieures à 1680 × 1050 pixels).

H. OSD Position : Permet de régler la position horizontale du menu OSD.

V. OSD Position : Permet de régler la position verticale du menu OSD.

OSD Timeout: Permet de déterminer la durée d'attente (en secondes) à partir de laquelle le menu OSD se fermera automatiquement si aucune action n'a été effectuée.

Ce menu permet de choisir une température de couleur fixe (9300 K, 6500 K ou sRGB D65) en appuyant sur la touche < ou > (1 et 2 en fig.4) de l'OSD. Les modifications de température de couleur prennent effet immédiatement. Pour régler les couleurs individuellement, choisissez les options Custom Color. Appuyez ensuite sur la touche MENU (5 à la fig.4) pour sélectionner les canaux rouge (Red), vert (Green) et bleu (Blue), et régalez à la valeur désirée à l'aide des boutons < ou > (1 et 2 en fig.4) de l'OSD. Les paramètres actuels sont automatiquement enregistrés lorsque vous retournez au niveau précédent ou lorsque vous quittez le menu d'affichage à l'écran.

Langue : Choix de la langue de l'OSD : anglais, français, allemand, espagnol, italien, néerlandais, russe et polonais.

Contrôle la sélection du signal d'entrée. Le moniteur vous permet d'établir les branchements suivants : carte graphique analogique via l'interface mini D-Sub à 15 broches (voir fig. 2a), carte graphique numérique via l'interface DVI-D à 24 broches (voir fig. 2b).

Speaker Volume: Régle le volume du haut-parleur du moniteur.

Information : Une fenêtre optionnelle de l'OSD affiche les nouveaux paramètres de résolution de l'écran.

Autoswitch : Cette option vous permet de décrire si la fonction Auto Adjustment doit s'appliquer ou non chaque fois que la résolution du moniteur est modifiée.

L'indicateur de mise sous tension est éteint

• Vérifiez que l'alimentation est correctement branchée (voir la section « Raccordement »). Vérifiez que le moniteur a été allumé à l'aide du bouton de mise sous tension (voir la section « Mise en route »).

Voyant d'alimentation bleu

• Un programme d'écran de veille a peut-être été activé automatiquement après une certaine période d'inactivité. Appuyez sur une touche du clavier de l'ordinateur, ou déplacez la souris.

Voyant d'alimentation orange

• Est-il possible qu'un mode éco-énergie soit actif? Appuyez sur une touche du clavier ou déplacez la souris.

Message « no signal!

Le câble du signal vidéo est-il correctement connecté au moniteur et au connecteur VGA du PC (voir la section « Raccordement ») ? Le PC est-il lui-même sous tension (voir sa documentation) ?

L'image est décalée vers la gauche ou la droite, vers le haut ou vers le bas

Si l'image est affichée normalement mais n'est pas centrée correctement, vous pouvez ajuster sa position à l'aide des fonctions de l'OSD. Consultez le chapitre « Configuration de base », section « Réglement automatique de l'image » ou le chapitre « Fonctions du menu OSD », section « Image Control », pour plus d'informations.

L'imag-scintille ou est instable

Le fichier de configuration choisi pour le moniteur n'est peut-être pas le bon. Pour toutes informations sur la configuration du moniteur sous Windows® 9x/ME/2000/NT/XP, consultez la section « Configuration »

L'image est floue

• Vérifiez les réglages de luminosité et de contraste (consultez le chapitre « Fonctions du menu OSD », section « Brightness/Contrast »).
• Vérifiez la définition de l'image (voir la fonction « Sharpness » dans la section « Fonctions du menu OSD »).

Problèmes de couleur

Si les couleurs sont impures (par exemple, le blanc n'apparaît pas réellement blanc), réglez la température de couleur (consultez le chapitre « Fonctions du menu OSD », à la section « Color »).

Spécifications techniques

Tablette de projection	Dimension diagonale 20,1 W pouces (51,05 cm visible), rayonnement faisible conformément à TCO '99, certifié ISO 13406-2, défaut pixel classe II, technologie d'écran PMVA
Facteur de contraste	800:1 (standard) / 1000:1 (max.)
Angle de vision	(Facteur de contraste ≥ 10:1) horizontal 178°, vertical 178° (standard) (Facteur de contraste ≥ 5:1) horizontal 178°, vertical 178° (standard)
Temps de réponse	8 ms g/g (standard)
Luminosité	300 cd/m2 (standard) / 320 cd/m2 (max.)
Signal d'entrée	Vidéo : analogique (mini D-Sub à 15 broches) et numérique (DVI-D à 24 broches)
Couleurs de l'écran	16,7 mill. couleurs
Synchronisation	31–83 kHz horizontal, 56–75 Hz vertical
Bande passante matériel	168 MHz (taux de pixel)
Résolution ergonomique	1680 × 1050 (60 Hz)
Audio	Amplificateur : 1 W à 8 Ohms Haut-parleur : 1 W charge continue, 1,5 W puissance de pointe
Connexion d'alimentation	100–240 V AC, 50/60 Hz
Consommation d'énergie	MARCHE : < 60 W ; couleur duvoyant d'état : bleu VEILLE : < 4 W ; couleur duvoyant d'état : orange Fonctions écoénergie certifiées EPA
Dimensions / poids	Largeur : 474 mm, hauteur : 433 mm, profondeur : 218 mm ; 6,4 kg (net)
Environnement	Fonctionnement : 0 – +40 °C, humidité : 20–80 % (sans condensation)
d'exploitation	Stockage : -20 – +60 °C, humidité : 8–95 % (sans condensation)

Définition du concept de garantie MAXDATA

La garantie Maxdata couvre l'ensemble des défauts résultant de la défectuosité d'un composant et d'erreur de montage avérés qui pourraient se produire lors de la période de garantie du produit, la garantie débutant à la date d'achat (date de facture du client).

Afin de pouvoir bénéficier de la garantie Maxdata, vous devez pouvoir présenter le n° de série du produit ainsi qu'une copie de la facture originale.

L'obligation de Maxdata dans le cadre de la garantie se limite à la réparation et/ou au remplacement des composants défectueux.

Les composants défectueux remplacés lors d'une réparation restent propriétés de MAXDATA. Les composants remplacés ne modifient pas la période restante de garantie des produits Maxdata.

Etendue de la garantie maxdata :

L'obligation de garantie de MAXDATA se limite aux composants défectueux et aux erreurs de montage, aux défauts des tubes cathodiques ainsi que de l'écran et du rétro-éclairage en cas de problème électrique (voir à cet effet la définition des concepts et la limitation de responsabilité).

Sont exclus de la garantie maxdata les dommages en tous genres provoqués par :

• utilisation d'appareils périphériques
• utilisation non appropriée / erreurs d'utilisation / non-respect du mode d'emploi
• tentatives de réparation de la part du client ou de tiers sans autorisation de MAXDATA
• maintenance défectueuse par des tiers
• perturbations de l'appareil en cas de panne de courant, de courants de dérivation, d'absence de câblage AEM (absorption électromagnétique) ou pour des raisons similaires ; accidents, tempêtes, foudre, incendie ; eau/autres liquides, autres catastrophes naturelles, vol, émeutes, pillages, guerres ou autres cas de force majeure
• utilisation de composants étrangers
• modifications de système non autorisées
• versions de BIOS/mises à jour de logiciel fabricant/programmes de suppression d'erreurs en tous genres (par exemple Service Packs, Bugfixes, Hotfix)
• réinitialisation de fonctions de sécurité, suppression de mots de passe, etc.
• perte de données spécifique au client ou de logiciels consécutive à des procédures de réparation ou d'installation
• utilisation non conforme de la capacité ou de la puissance de la machine
• environnement d'exploitation inadéquat chez le client

Au demeurant, la garantie maxdata ne couvre pas :

• les produits MAXDATA dont la plaque signalétique et/ou le numéro de série et les numéros des pièces n'apparaissent plus sur la machine ou les pièces concernées, ou ont été modifiés
• la baisse de capacité des batteries après expiration de la durée de garantie spécifique au pays (voir le site Internet de la filiale MAXDATA compétente)
• la mise à disposition et l'installation de mises à jour/nouvelles versions du BIOS, de pilotes ou de logiciels
• la réinstallation de logiciels/systèmes d'exploitation qui ne fonctionnent plus (par exemple suite à la suppression de fichiers système, à une configuration erronée du système ou du fait de programmes qui se reproduisent d'eux-mêmes, par exemple de virus informatiques)
• les traces d'usure sur les supports de données, le rétro-éclairage LCD, les tubes cathodiques des moniteurs CRT, les brûlures ou pertes de luminosité
• les produits MAXDATA dont le sceau de garantie a été rompu par MAXDATA ou par des tiers autorisés à le faire par MAXDATA

les bris et rayures sur écrans TFT et écran CRT - les dommages causés par des violences ou autres ingérences - les taches apparues sur l'écran consécutivement à une action externe - les troubles de la coloration par suite de chutes - les erreurs de pixels comprises dans la classe d'erreur 2 (veuillez consulter les indications relatives à ISO 13406-2 sur le site Internet de la filiale MAXDATA compétente)

La liste des cas d'exclusions n'est pas exhaustive et peut être évoluée

Si l'appareil envoyé chez MAXDATA présente au moins deux défauts dont un seul relève de la garantie MAXDATA, le client n'a droit qu'à la réparation du dommage relevant de la garantie sur l'appareil d'origine.

Dans ce cas, MAXDATA se réserve le droit de proposer au client plusieurs options de réparation dans le cadre d'un devis, ainsi que de facturer au client les frais de traitement correspondants.

Il en va de même pour les appareils sur lesquels aucun défaut couvert par la garantie n'a été constaté lors de leur réception. Dans les cas susmentionnés, MAXDATA conserve la propriété de l'appareil de rechange livré, et a le droit d'exiger la restitution de l'appareil de rechange.

MAXDATA se réserve le droit de reporter sur le client les frais de transport découlant de la reprise avortée d'un appareil représenté comme défectueux.

Si un appareil de rechange n'est pas rendu dans les délais, MAXDATA est en droit d'en facturer le prix de vente net calculé en fonction de sa dernière liste de prix, plus les frais de traitement occasionnés. Le client peut faire constater la survenance d'un dommage mineur.

Limitation de la responsabilité de maxdata :

MAXDATA se dédouane à toute prétention du client dépassant celles citées expressément dans ces conditions de garantie, pour autant qu'aucune obligation ou responsabilité contraignante ne lui soit imposée par la législation applicable du pays considéré. Cela s'applique en particulier aux prétentions à dommages et intérêts pour défaillance, à indemnisation de dommages causés par des déficiences, de manques à gagner, de dommages dus au transport qui n'ont pas été signalés dans un délai de 6 jours après réception des marchandises, de pertes de données ou d'informations du fait d'opérations de réparation ou de dommages causés par des pannes du système d'exploitation.

Droit applicable :

Tous les droits et toutes les obligations dépendent du droit du pays concerné, pays dans lequel le produit MAXDATA a été acheté. La Convention sur les Contrats de Vente Internationaux (CISG) n'est pas applicable.

Sauvegarde des données :

La responsabilité de la sauvegarde intégrale des données, applications et système d'exploitation compris, est exclusivement du ressort du client. La sauvegarde des données doit être effectuée avant toute tentative de faire valoir la garantie. MAXDATA rejette donc toute responsabilité en cas de pertes eventuelles de données et d'informations qui pourraient survenir dans le cadre de l'application de la garantie.

Pour de plus amples détails concernant les conditions de garantie, vous pouvez consulter notre site à l'adresse suivante: http://fr.maxdata.com ou http://fr.maxdata.be.

1, rue du Gevaudan • SILIC 1726

F-91017 EVRYLISSES

MAXDATA Italia S.r.l.
