EL46HP - Tondeuse à gazon MOUNTFIELD - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tondeuse à gazon électrique
Alimentation	Électrique filaire
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable sur plusieurs positions
Type de réglage	Manuel, par levier
Capacité du bac de ramassage	Non précisé
Matériau du carter	Plastique renforcé
Type de roues	Plastique avec bande de roulement
Poignée	Réglable en hauteur, pliable
Système de sécurité	Interrupteur de sécurité avec bouton de démarrage
Accessoires inclus	Non précisé
Poids	Non précisé
Longueur du câble	Non précisé
Utilisation recommandée	Pelouses de taille moyenne
Entretien	Nettoyage régulier du carter et des lames
Garantie	Non précisé
Instructions de montage	Assemblage simple avec outils fournis
Normes de sécurité	Conforme aux normes européennes

FOIRE AUX QUESTIONS - EL46HP MOUNTFIELD

Comment démarrer la tondeuse MOUNTFIELD EL46HP ?

Assurez-vous que le réservoir est plein, vérifiez que le câble d'alimentation est correctement branché, puis appuyez sur le bouton de démarrage tout en tirant sur la poignée.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que l'alimentation est correcte, assurez-vous que la clé de sécurité est en place et examinez le câble d'alimentation pour tout dommage.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé sur le châssis de la tondeuse pour ajuster la hauteur de coupe selon vos préférences.

Quelle est la largeur de coupe de la MOUNTFIELD EL46HP ?

La largeur de coupe de la MOUNTFIELD EL46HP est de 46 cm.

Comment entretenir la lame de la tondeuse ?

Il est recommandé de nettoyer la lame après chaque utilisation et de l'affûter régulièrement pour garantir une coupe efficace.

Que faire si la tondeuse laisse des bandes non coupées ?

Cela peut être dû à une lame émoussée ou à une hauteur de coupe mal réglée. Vérifiez la lame et ajustez la hauteur de coupe si nécessaire.

La tondeuse MOUNTFIELD EL46HP est-elle adaptée aux terrains en pente ?

Oui, la MOUNTFIELD EL46HP est conçue pour gérer des terrains légèrement inclinés, mais il est conseillé de procéder avec prudence sur des pentes raides.

Comment ranger la tondeuse en hiver ?

Nettoyez la tondeuse, videz le réservoir de carburant, et rangez-la dans un endroit sec et protégé du gel.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant de la MOUNTFIELD EL46HP est de 1 litre.

Où puis-je trouver des pièces de rechange pour la tondeuse ?

Les pièces de rechange peuvent être trouvées chez les revendeurs MOUNTFIELD agréés ou sur le site officiel de la marque.

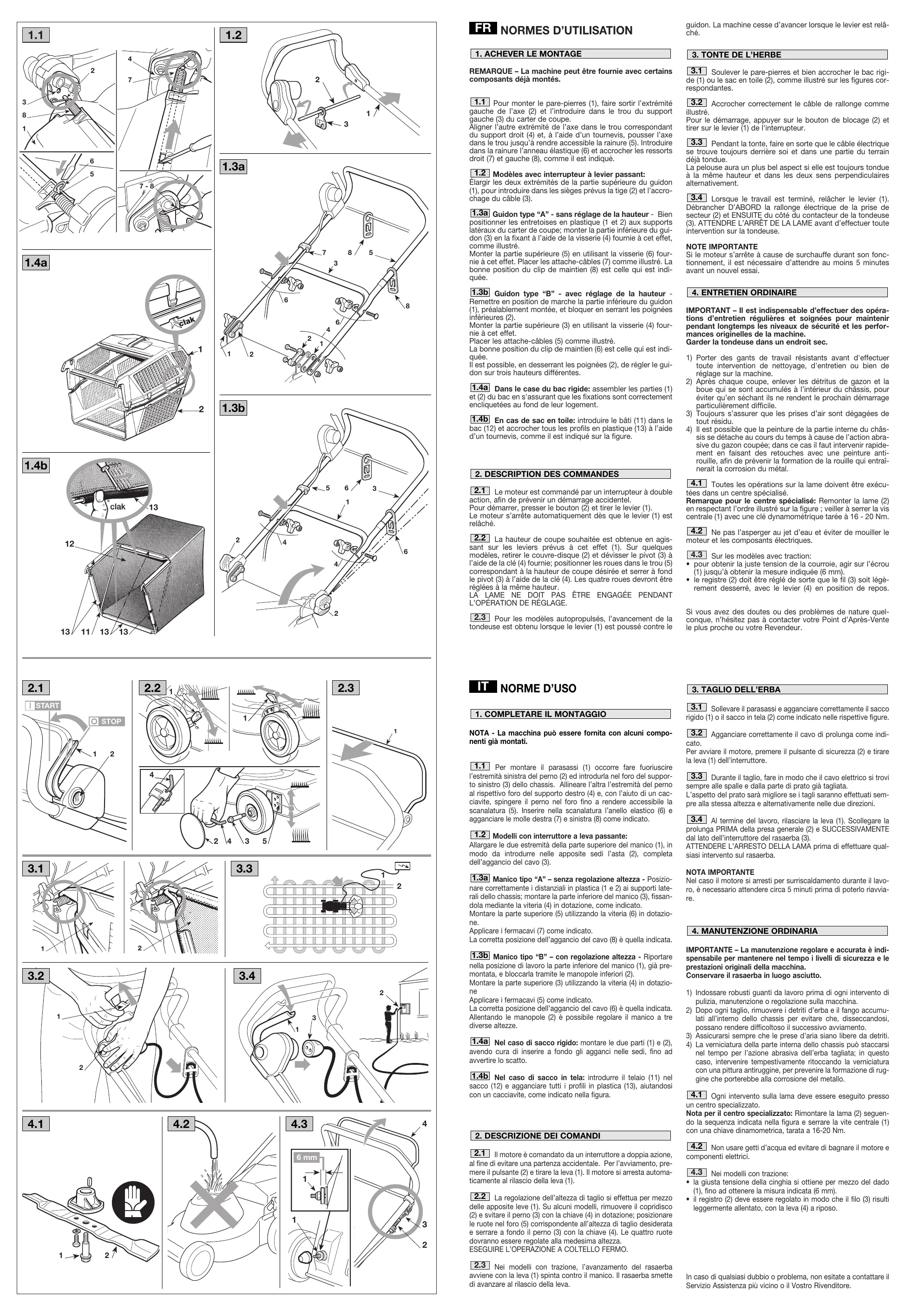

MODE D'EMPLOI EL46HP MOUNTFIELD

REMARQUE - La machine peut être fournie avec certains composants déjà montés.

1.1 Pour monter le pare-pierres (1), faire sortir l'extrémité gauche de l'axe (2) et l'introduire dans le trou du support gauche (3) du carter de coupe.

Aligner l'autre extrémité de l'axe dans le trou correspondant du support droit (4) et, à l'aide d'un tournevis, pousser l'axe dans le trou jusqu'à rendre accessible la rainure (5). Introduire dans la rainure l'anneau élastique (6) et accrocher les ressorts droit (7) et gauche (8), comme il est indiqué.

1.2 Modèles avec interrupteur à levier passant:

Élargir les deux extrémités de la partie supérieure du guidon (1), pour introduire dans les sièges prévus la tige (2) et l'accrochage du câble (3).

1.3a Guidon type "A" - sans réglage de la hauteur - Bien positionner les pièces en plastique (1 et 2) aux supports latéraux du carter de coupe; monter la partie inférieure du guidon (3) en la fixant à l'aide de la visserie (4) fournie à cet effet, comme illustré.

Monter la partie supérieure (5) en utilisant la visserie (6) fournie à cet effet. Placer les attache-cables (7) comme illustré. La bonne position du clip de maintien (8) est celle qui est indiquée.

1.3b Guidon type "B" - avec réglage de la hauteur - Remettre en position de marche la partie inférieure du guidon (1), préalablement montée, et bloquer en serrant les poignées inférieures (2).

Monter la partie supérieure (3) en utilisant la visserie (4) fournie à cet effet.

Placer les attache-cables (5) comme illustré.

La bonne position du clip de maintien (6) est celle qui est indiquée.

Il est possible, en desserrant les poignées (2), de régler le guidon sur trois hauteurs différentes.

1.4a Dans le cas du bac rigide : assembler les parties (1) et (2) du bac en s'assurant que les fixations sont correctement encliquetées au fond de leur logement.

1.4b En cas de sac en toile : introduire le bati (11) dans le bac (12) et accrocher tous les profils en plastique (13) à l'aide d'un tournevis, comme il est indiqué sur la figure.

2. Description des commandes

2.1 Le moteur est commandé par un interrupteur à double action, afin de prévenir un démarrage accidentel. Pour démarrer, presser le bouton (2) et tirer le levier (1).

1. Façon de manier, placez le bécquet (E) et tirez le levier (F). Le moteur s'arrête automatiquement dès que le levier (1) est relâché.

2.2 La hauteur de coupe souhaitée est obtenue en agissant sur les leviers prévus à cet effet (1). Sur quelques modèles, steroids le couvre-disque (2) et dévisser le pivot (3) à l'aide de la clé (4) fournie ; positionner les roues dans le trou (5) correspondant à la hauteur de coupe désirée et serrer à fond le pivot (3) à l'aide de la clé (4). Les quatre roues devront être réglées à la même hauteur.

LA LAME NE DOIT PAS ETRE ENGAGEE PENDANT L'OPÉRATION DE RÉGLAGE.

2.3 Pour les modèles autopulsés, l'avancement de la tondeuse est obtenu lorsque le levier (1) est poussé contre le

guidon. La machine cesse d'avancer lorsque le levier est relâché.

3. TONTE de l'herbe

3.1 Soulever le pare-pierres et bien accrocher le bac rigide (1) ou le sac en toile (2), comme illustré sur les figures correspondantes.

3.2 Accrocher correctement le câble de rallonge comme illustré.

Pour le démarrage, appuyer sur le bouton de blocage (2) et tirer sur le levier (1) de l'interrupteur.

3.3 Pendant la tonte, faire en sorte que le câble électrique se trouve toujours derrière soi et dans une partie du terrain déjà tondue.

La pelouse aura un plus bel aspect si elle est toujours tondue à la même hauteur et dans les deux sens perpendiculaires alternativement.

3.4 Lorsque le travail est terminé, relâcher le levier (1). Débrancher D'ABORD la rangole électrique de la prise de secteur (2) et ENSUITE du côté du contacteur de la tondeuse (3). ATTENDRE L'ARRÉT DE LA LAME avant d'effectuer toute intervention sur la tondeuse.

Note importante

Si le moteur s'arrête à cause de surchauffe durant son fonctionnement, il est nécessaire d'attendre au moins 5 minutes avant un nouvel essai.

IMPORTANT - Il est indispensable d'effectuer des opérations d'entretien régulières et soignées pour maintenir pendant longtemps les niveaux de sécurité et les performances originelles de la machine.

Garder la tondeuse dans un endroit sec.

1) Porter des gants de travail résistants avant d'effectuer toute intervention de nettoyage, d'entretien ou bien de réglage sur la machine. 2) Après chaque coupe, enlever les détritus de gazon et la boue qui se sont accumulés à l'intérieur du châssis, pour éviter qu'en séchant ils ne rendent le prochain démarrage particulièrement difficile. 3) Toujours s'assurer que les prises d'air sont dégagées de tout résidu. 4) Il est possible que la peinture de la partie interne du châssis se détache au cours du temps à cause de l'action abrasive du gazon coupé ; dans ce cas il faut intervenir rapidement en faisant des retouches avec une peinture antirouille, afin de prévenir la formation de la rouille qui entraînerait la corrosion du métal. 4.1 Toutes les opérations sur la lame doivent être exécutées dans un centre spécialisé. Remarque pour le centre spécialisé : Remonter la lame (2) en respectant l'ordre illustré sur la figure ; veiller à serrer la vis centrale (1) avec une clé dynamométrique tarée à 16 - 20 Nm. 4.2 Ne pas l'asperger au jet d'eau et éviter de mouiller le moteur et les composants électriques. 4.3 Sur les modèles avec traction : - pour obtenir la juste tension de la courroie, agir sur l'écrou (1) jusqu'à atteindre la mesure indiquée (6 mm). - le registre (2) doit être réglé de sorte que le fil (3) soit légèrement desserré, avec le levier (4) en position de repos.

Si vous avez des doutes ou des problèmes de nature quelconque, n'hésitez pas à contacter votre Point d'Après-Vente le plus proche ou votre Revendeur.

1. Niveau de puissance acquis selon la directive 2000/14/CE
2. Marquage de conformité, selon la directive 98/37/CEE
3. Nom de fabrique
4. Numéro de fabrication 4. Type de tondeuse
5. Numéro de série
6. Nom et adresse du constructeur
7. Tension et fréquence du courant
8. Carter d'12. Moteur
9. Lame de coupe 14. Pare-pierres (déflecteur)
10. Pare-pierres (déflecteur) 15. See do remassege d'horbo
11. Sac de 16. Guidon
12. Interrupteur Marche / Arrêt
13. Clip de maintien du câble
14. Levier d'embrayage d'avancement

Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement. Si on décharge les appareillages électriques dans un dépotoir ou dans le terrain, les substances nocives peuvent atteindre la nappe d'eau souterraine et entrer dans la chaîne alimentaire, en nuisant à la santé et au bien-être. Pour avoir des informations plus détaillées sur comment éliminer ce produit, contacter l'organisme compétent pour l'élimination des déchets ménagers ou bien un revendeur.

Do not dispose of electric equipment together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric equipment that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the foodchain, damaging your health and well-being. For further information on the disposal of this product, please contact your dealer or your nearest domestic waste collection service. Werien Sie Elektrowerzeuge nicht in den Hausmull! Gemass Europäischer Richteinie 2002/96/EG über Elektro- und Elektronik- Altgerte und Umsetzung in nationales Rechtnne verbrauchte Elektrowerzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhr werden. Werden die Geräte in einer Müldeponie oder im Boden entsorgt, konnen die Schadstoffe das Grundwasser erreichen und in die Lebensmittelkette erlangen, und so unserer Gesundheit und unserem Wohlbefinden schaden. Wenden Sie sich für weiteregehende Informationen zur Entsorgung dieser Produkte an die verantwortliche Einrichtung für die Entsorgung von Hausmull, oder an ihren Handlcr. Non gettare le apperecchiture elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apperecchiture elettriche ed eltronich- e la sua attuazione in conformità alle norme nazionali, le apperecchiture elettriche esauste devono essere raccolte separatamente, al fine di essere rempiegate in modo eco-compatible. Se le apperecchiture elettriche vengono smalitte in una discarica o nel territor, se sostanche nocive sono rag- giungere la falda acquifera e entrale nelle catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smalitamento di lo dato, contattare l'Ente competente per lo smalitamento dei rifiuti domestici o il sostro Rivenditore. Geef elektrisch gereedschap Niet met het huisvui me! Volgens de Europese richtijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toeping waarvan denne nationale wetgeving, dient gebrukt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd aan een recycle bedrijd fdat voldoet aan de geldende milieu-eisen. Indien de elektrische apparatuur afgedankt wordt op een afvalpark of in de ondergrund, kunen de schadelijke stoffen de waterlaag bereeken en in de voedingsketen verecht komen, met nadelige genloven voor uw gezondheid en welzijn. Voormeer informatie over die afranking van dit product, contacteer de instantie die bevoegt is voor de verworking van het huishoudelijk afval of uw raadpleeg uw Verkoper.

DESCRIPTIONS DES SYMBOLES QUI APPARAISSENT SUR LES COMMANDES (là où ils sont prévus)

1. Arrêt
2. Marche
3. Traction insérées
4. Off

PRESCRIPONS DE SECURITE -Votre tondeuse doit etre utilisea avec prudence. Dans ce but, des pictogrammes destinés à vous rappeler les principales precautions d'utilisation ont ete places sur la machine. Leur signification est donnée ci-dessous. Nous you recommandons egalement de dire attentivement les consignes de securite données au chapitre correspondant du present manuel.

Attention: Lire le manuel d'utilisation avant d'utiliser la tondeuse.

Attention aux lames coupantes: Sécuriser la fiche de l'alimentation avant de procéder à l'entretien, et si le câble est endommagé.

Risque de projection. Tenir les tiers personnes en dehors de la zone d'utilisation.

1) Lire attentivement les instructions du présent manuel. Se familiariser avec l'utilisation correcte et les commandes avant d'utiliser la tondeuse. Savoir arrêter le moteur rapidement. 2) N'utiliser la tondeuse que pour le but auquel elle est destinée, c'est-à-dire pour couper l'herbe et la recueillir. Toute autre utilisation peut s'avérer dangereuse et causeuse des dommages aux personnes et/ou aux choses. 3) Ne jamais permettre d'utiliser la tondeuse à des enfants ou des personnes non familières avec les instructions. La réglementation locale peut fixer un âge limite pour l'utilisateur. 4) Ne pas utiliser la tondeuse lorsque - des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité. - l'utilitaire a absorbé des médicaments ou substances, réputés comme pouvant nuire à sa capacité de réflexe et de vigilance. 5) Garder à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou des risques encourus par les tiers personnes ou par leurs biens.

1) Toujours porter des chaussures résistantes et des pantalons longs pendant la tonte. Ne pas utiliser le matériel lorsqu'on est pieds nus ou en sandales.

2) Inspecter minutieusement toute la zone à tondre et éliminer tout objet étranger qui pourrait être projeté par la machine ou endommager l’ensemble de coupe et le moteur (pierres, morceaux de bois, fils de fer, os, etc.). 3) Avant l’utilisation, procéder à une vérification générale et en particulier de l’aspect des lames, des vis de fixation et de l’ensemble de coupe pour s’assurer qu’ils ne sont ni usés ni endommagés. Remplacer les lames et les vis endommagées ou usées par lots complets pour préserver le bon équilibre. 4) Avant de commencer le travail, monter les protections (sac de ramassage et déflecteur). 5) ATTENTION: DANGER! Humidité et électricité ne sont pas compatibles: - la manipulation et le branchement de câbles électriques doivent être effectués dans des conditions sèches; - ne jamais mettre en contact une prise de courant ou un conducteur avec une zone mouillée (flaque d'eau, herbe humide); - les raccordements de câbles électriques aux prises de branchement doivent être étanches. Utiliser des rallonges à prises intégrées étanches homologuées disponibles dans le commerce. - Alimenter l’appareil avec un différentiel (RCD-Residual Current Device) ayant un courant de déclenchement qui ne dépasse pas 30mA. 6) Les câblages d'alimentation devront être d'une qualité non inférieure au type H05RN-F ou bien H05VV-F, avec une section minimale de 1,5mm² et une longueur maximale conseillée de 25 m. 7) Attacher le câble sur le clip de maintien avant de brancher la machine. 8) Le raccordement permanent de tout appareil électrique aux circuits électriques d’un bâtiment doit être effectué par un électricien qualifié, conformément aux normes d’électricité en vigueur. Un raccordement incorrect peut être à l’origine de blessures graves, voire entraîner la mort.

1) Tondre uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité. 2) Eviter de tondre de l'herbe mouillée ou sous la pluie. 3) Ne jamais tondre par-dessus le câble d'alimentation. Ce câble doit toujours se trouver derrière la tondeuse, sur la zone déjà tondue. Utiliser l'accrochage du câble dont l'usage est expliqué dans ce manuel pour éviter le débranchement inattendu du câble, assurer son guidage correct et éviter les contraintes sur la prise de branchement. 4) Ne jamais tirer la tondeuse par son câble d'alimentation ou tirer sur celui-ci pour le débrancher. Ne pas exposer le câble à la chaleur, le faire au contact d'huiles, de solvants ou d'objets tranchants. 5) Assurer ses pas dans les pentes. 6) Marcher, ne jamais courir. Ne pas se faire tirer par la tondeuse. 7) Tondre les pentes dans le sens transversal, jamais en montant ou en descendant. 8) Être particulièrement prudent lors des changements de direction sur les terrains en pente.

NORME DI SICUREZZA

9) Ne pas couper l'herbe sur des pentes excessivement raides.

10) Faire particulièrement attention lorsque la machine doit être tirée vers soi. 11) Arrête la lame si la tondeuse doit être inclinée pour le transport, lorsque on traverse des zones sans herbe et lors des déplacements entre les surfaces à tondre. 12) Ne jamais utiliser la tondeuse si ses protecteurs sont endommagés, ou en l'absence de dispositifs de sécurité comme le déflecteur ou le bac de ramassage. 13) Pour les modèles autopropulsés, désengager l'embrayage d'avancement avant de démarrer le moteur. 14) Démarrer le moteur avec précaution, en respectant les consignes d'utilisation et en tenant les pieds éloignés de la lame. 15) Ne pas incliner la tondeuse quand on allume le moteur, à moins que ce ne soit nécessaire pour la mise en marche. Dans ce cas ne pas l'incliner de plus que ce qui est absolument nécessaire, et ne soulever que la partie qui est la plus loin de l'opérateur. Avant de rabaisser la tondeuse vérifier toujours que les deux mains sont bien en position de fonctionnement. 16) Tenir les mains et les pieds éloignés des pièces tournantes. Toujours se tenir à l'écart de la goulotte d'éjection. 17) Ne jamais soulever ou transporter une tondeuse dont le moteur est en fonctionnement. 18) Arrêter le moteur et débrancher le câble d'alimentation dans les cas suivants: - avant toute intervention sous le carter de coupe ou dans le tunnel d'éjection. Avant toute opération de nettoyage, de vérification ou de réparation de la tondeuse; - avant toute opération de nettoyage, de vérification ou de réparation de la tondeuse; - après avoir heurté un objet étranger. Inspecter la tondeuse pour vérifier si elle est endommagée. Effectuer les réparations nécessaires avant toute nouvelle utilisation de la machine; - si la tondeuse commence à vibrer de manière anormale, rechercher immédiatement la cause des vibrations et y remédier; - toutes les fois où la tondeuse doit être laissée sans surveillance; - lors du transport de la machine.

19) Arrêter le moteur dans les cas suivants - lors de la pose et la dépose du sac de ramassage. - avant de régler la hauteur de coupe. 30). Rendant la trappeuil, couper au di 2u) Pendant le travail, conserver la distance de sécurité par rapport à la lame, donnée par la longueur du guidon.

1) Maintenir tous les écrous et vis serrés afin d'assurer des conditions d'utilisation sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau de performances. 2) Pour réduire les risques d'incendie, débarrasser la tondeuse, en particulier le moteur, des feuilles, brins d'herbe et des excès de graisse. Ne pas laisser de conteneurs de débris végétaux dans ou à proximité d'un local. 3) Vérifier fréquemment que le déflecteur et le sac de ramassage ne présentent aucune trace d'usure ou de détérioration. 4) Vérifier périodiquement les câbles d'alimentation et les remplacer s'ils sont endommagés ou que leur isolation est défectueuse. Ne jamais toucher un câble électrique mal isolé s'il est sous tension. Le débrancher avant toute manipulation. 5) Porter des gants propres pour le démontage et le remontage de la lame de coupe. 6) Veiller au maintien de l'équilibrage de la lame lors de son affûtage. Toutes les opérations concernant la lame (démontage, aiguisage, équilibrage, remontage et/ou remplacement) sont des travaux compliqués qui doivent une compétence spécifique ainsi que l'utilisation d'outillages spéciaux ; pour des raisons de sécurité, ils doivent donc always être exécutés dans un centre spécialisé. 7) Ne pas utiliser la machine avec des pièces ou le câble endommagés ou usés pour des raisons de sécurité. Les pièces doivent être remplacées et non pas réparées. Utiliser des pièces d'origine. (Les lames doivent toujours porter la marque ). Des pièces de qualité non équivalente peuvent endommager la machine et nuir à votre sécurité.

Transport et déplacement

1) Chaque fois qu'il est nécessaire de déplacer la machine, de la soulever, de la transporter ou de l'incliner, il faut : - porter des gants de travail résistants ; - prendre la machine en plusieurs points offrant une prise sûre, tout en tenant compte de son poids et de la répartition du poids. - employer un nombre de personnes adapté au poids de la machine et aux caractéristiques du moyen de transport ou de l'endroit où la machine doit être placée ou prélevée.
