TFT 19 SL - Écran d'ordinateur YAKUMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran d'ordinateur LCD
Marque et modèle	YAKUMO TFT 19 SL
Taille de l'écran	19 pouces
Résolution maximale	1280 x 1024 @ 75 Hz (D-SUB) / 1280 x 1024 @ 60 Hz (DVI)
Résolution recommandée	1280 x 1024 @ 60 Hz
Fréquence horizontale	31 – 80 kHz (D-SUB) / 31 – 64 kHz (DVI)
Fréquence verticale	60 – 75 Hz
Surface d’affichage	376 x 301 mm
Largeur de bande	135 MHz (D-SUB) / 110 MHz (DVI)
Connecteurs	D-Sub 15 broches, DVI, entrée audio RCA
Haut-parleurs intégrés	2 x 2.5 W (8 Ω)
Alimentation	100 – 240 V AC, 50/60 Hz via adaptateur externe
Consommation électrique	Inférieure à 60 W
Dimensions (emballage)	484 x 500 x 150 mm
Poids brut / net	7.3 kg / 6.1 kg
Fonctions OSD	Luminosité, contraste, position horizontale/verticale, horloge, phase, couleur (préréglages et utilisateur), volume, muet, langue, position OSD, temps d’arrêt OSD, transparence, icône, rappel usine
Normes de sécurité et EMI	UL/CUL, TÜV/GS, CE, FCC/DOC, CB, VCCI, TCO99, BSMI, C-Tick, CCC, I3406-2
Compatibilité	IBM VGA, VGA étendue, Super VGA, IBM XGA, VESA, Microsoft Windows 9x/2000/XP, VESA DDC I/2B
Nettoyage	Débrancher l’appareil, utiliser un chiffon légèrement humide. Ne pas utiliser de détergents liquides ou aérosols.
Précautions de sécurité	Ne pas utiliser près de l’eau, ne pas obstruer les ouvertures de ventilation, ne pas insérer d’objets, ne pas ouvrir le boîtier, débrancher en cas de dommages ou d’anomalies.
Pièces détachées et réparabilité	Utiliser uniquement l’adaptateur fourni. Contacter le revendeur ou un service après-vente agréé pour toute réparation.

FOIRE AUX QUESTIONS - TFT 19 SL YAKUMO

Que faire si aucune image n'apparaît à l'écran ?

Vérifiez d'abord que le câble d'alimentation est correctement branché au moniteur, à l'adaptateur et à la prise murale. Assurez-vous que le câble de signal (D-Sub ou DVI) est bien connecté entre le moniteur et l'ordinateur. Si nécessaire, ajustez la luminosité et le contraste via le menu OSD. Le moniteur peut aussi être en mode d'économie d'énergie (témoin jaune clignotant).

Comment régler la taille de l'image si elle est trop grande ou trop petite ?

Utilisez l'option Auto (appuyez sur le bouton AUTO pendant 2 secondes) pour un réglage automatique. Vous pouvez aussi ajuster manuellement la position et la taille horizontale dans le menu OSD (Position h, Horloge).

Les couleurs semblent délavées ou incorrectes, que faire ?

Vérifiez la connexion du câble de signal (D-Sub ou DVI). Ensuite, ajustez les paramètres de couleur dans le menu OSD : choisissez un préréglage (Froid, Naturel, Chaud) ou réglez manuellement les niveaux de rouge, vert et bleu dans l'option Utilisateur.

Il n'y a pas de son ou le son est très faible, que faire ?

Assurez-vous que le câble audio est branché à l'entrée AUDIO IN du moniteur et à la source (ordinateur, DVD, etc.). Vérifiez que le volume du moniteur est réglé (menu OSD > Volume) et que le mode Muet est désactivé. Contrôlez également les paramètres audio de votre ordinateur (carte son, volume système).

Comment utiliser le menu OSD (On-Screen Display) ?

Appuyez sur le bouton MENU pour ouvrir le menu principal. Utilisez les touches UP/DOWN pour naviguer, puis appuyez à nouveau sur MENU pour sélectionner une option. Dans les sous-menus, utilisez UP/DOWN pour ajuster la valeur et appuyez sur MENU pour confirmer. Pour quitter, sélectionnez l'icône EXIT.

Que signifie le témoin lumineux du moniteur ?

Le témoin est vert en fonctionnement normal, jaune lorsque le moniteur est éteint, et jaune clignotant en mode d'économie d'énergie (signals d'entrée absents).

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux légèrement humide (eau claire). N'utilisez jamais de détergents liquides, d'aérosols ou de produits abrasifs, car ils pourraient endommager la surface de l'écran.

Quelles sont les résolutions préréglées en usine ?

Le moniteur prend en charge plusieurs résolutions, notamment 720x400, 640x480, 800x600, 1024x768 et 1280x1024 à différentes fréquences. Consultez le manuel pour la liste complète. La résolution recommandée est 1280x1024 @ 60 Hz.

Puis-je utiliser un autre adaptateur d'alimentation ?

Non, utilisez uniquement l'adaptateur fourni avec le moniteur. L'utilisation d'un autre adaptateur risque d'endommager l'appareil et annuler la garantie.

Que faire si l'écran affiche un message d'avertissement ?

Si la fréquence du signal vidéo est hors de la plage supportée, le moniteur affiche un message d'avertissement et passe en mode de protection. Vérifiez les paramètres d'affichage de votre ordinateur et réglez une résolution et une fréquence compatibles (voir le tableau des modes de minutage préréglés).

MODE D'EMPLOI TFT 19 SL YAKUMO

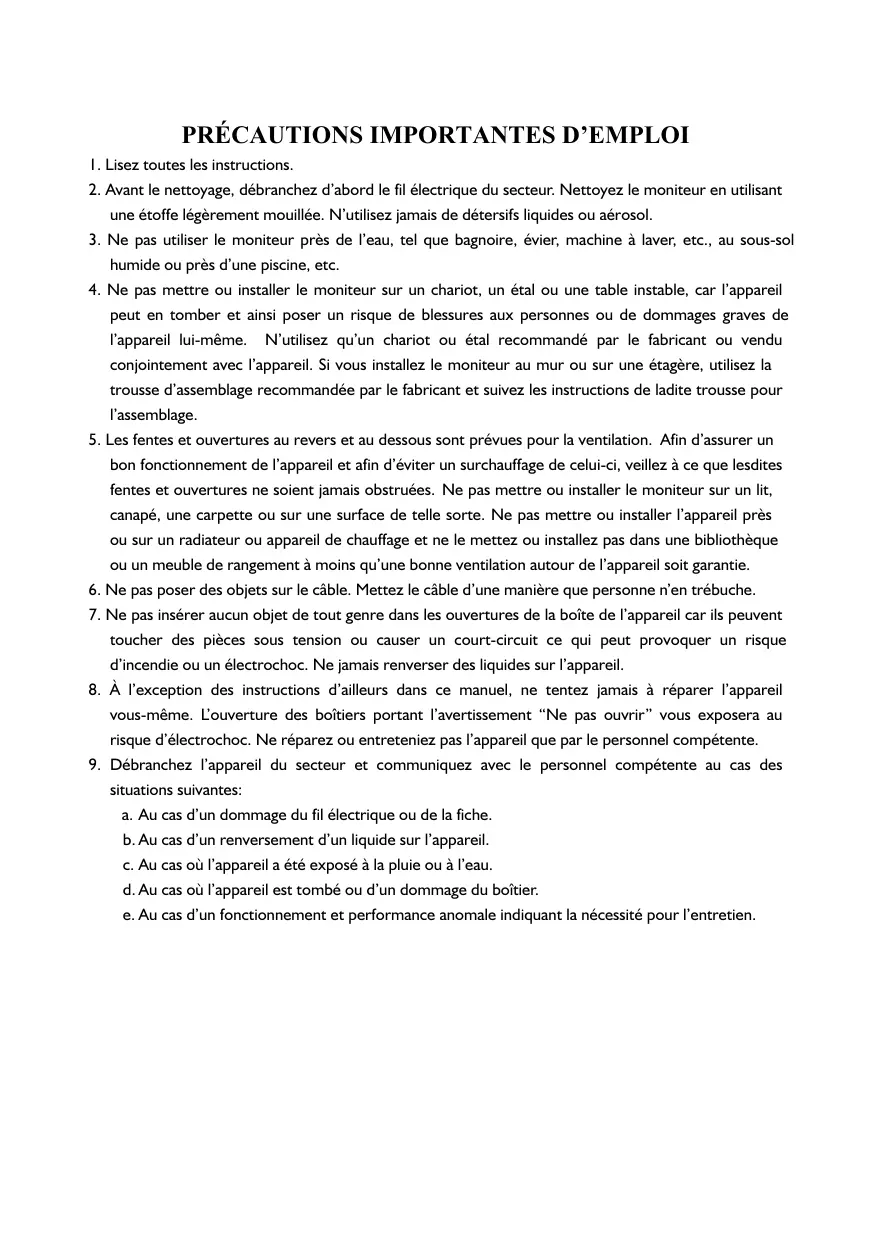

Précautions importantes d'emploi

1.1 Caractéristiques 1 1.2 Liste de contrôle 1

Chapitre 2 installation

2.1 Branchement du moniteur à l'ordinateur 2

Chapitre 3 vue d'ensemble du moniteur

3.1 Panneau du front 3 3.2 Panneau de derrière 3

Chapitre 4 mise en service

4.1 Bouton de mise sous tension (ON/OFF) 4 4.2 Diode indicatrice de mise sous tension 4 4.3 Auto 4 4.4 Volume 4 4.5 Caractéristiques des menus 4 4.6 Menu à l'écran (OSD) 5 4.7 Modèle de test automatique 8 4.8 Protection de sécurité 8 4.9 Modes de minutage prérogles en urine 8

Chapitre 5 spécifications

5.1 Spécifications des produits 9 5.2 Attribution des broches 10 5.3 Localisation des panneaux 11

Inspection visuelle 12

I. Lisez toutes les instructions. 2. Avant le nettoyage, débranchez d'abord le fil électrique du secteur. Nettoyez le moniteur en utilisant une étoffe légèrement mouillée. N'utilisez jamais de détergents liquides ou aérosol. 3. Ne pas utiliser le moniteur près de l'eau, tel que baignoire, évier, machine à laver, etc., au sous-sol humide ou près d'une piscine, etc. 4. Ne pas mettre ou installer le moniteur sur un chariot, un étal ou une table instable, car l'appareil peut en tomber et ainsi poser un risque de blessures aux personnes ou de dommages graves de l'appareil lui-même. N'utilisez qu'un chariot ou étal recommandé par le fabricant ou vendu conjointement avec l'appareil. Si vous installez le moniteur au mur ou sur une étagère, utilisez la trousse d'assemblage recommandée par le fabricant et suivez les instructions de ladite trousse pour l'assemblage. 5. Les fentes et ouvertures au revers et au dessous sont prévues pour la ventilation. Afin d'assurer un bon fonctionnement de l'appareil et afin d'éviter un surchauffage de celui-ci, veillez à ce que lesdites fentes et ouvertures ne seront jamais obstruées. Ne pas mettre ou installer le moniteur sur un lit, canapé, une carbeture ou sur une surface de telle sorte. Ne pas mettre ou installer l'appareil près ou sur un radiateur ou appareil de chauffage et ne le mettez ou installez pas dans une bibliothèque ou un meuble de rangement à moins qu'une bonne ventilation autour de l'appareil soit garantie. 6. Ne pas poser des objets sur le câble. Mettez le câble d'une manière que personne n'en trébuche. 7. Ne pas insérer aucun objet de tout genre dans les ouvertures de la boîte de l'appareil car ils peuvent toucher des pièces sous tension ou causer un court-circuit ce qui peut provoquer un risque d'incendie ou un électrochoc. Ne jamais renverser des liquides sur l'appareil. 8. À l'exception des instructions d'ailleurs dans ce manuel, ne tentez jamais à réparer l'appareil vous-même. L'ouverture des boîtiers portant l'avertissement "Ne pas ouvrir" vous exposera au risque d'électrochoc. Ne réparez ou entreteniez pas l'appareil que par le personnel compétent. 9. Débranchez l'appareil du secteur et communiquez avec le personnel compétent au cas des situations suivantes:

a. Au cas d'un dommage du fil électrique ou de la fiche. b. Au cas d'un renversement d'un liquide sur l'appareil. c. Au cas où l'appareil a été exposé à la pluie ou à l'eau. d. Au cas où l'appareil est tombé ou d'un dommage du boîtier. e. Au cas d'un fonctionnement et performance anormale indiquant la nécessité pour l'entretien.

I.1 caractéristiques

Basé sur micro-processeur avec contrôle OSD (menu à l'écran). Compatible avec la norme IBM VGA, VGA étendue, super VGA, modes IBM XGA ainsi qu'avec les normes VESA de résolution. Pour une alimentation universelle en courant. Conformément à TCO 99. Compatibility avec Microsoft Windows 9x/2000/XP et VESA DDC (canal d'affichage de données) I/2B.

I.2 nombre de contrôle

Vérifiez si les articles suivants sont fournis avec le moniteur LCD dans l'emballage.

Le moniteur Adaptateur c. a. Fil électrique c. a. D-Sub cable de signaux Cable audio

Au cas où un de ces articles n'a pas été fourni, communiquez avec le revendeur ou le service après-vente.

Conserve bien l'emballage d'origine ainsi que tout le matériel d'emballage du moniteur pour le cas où il sera nécessaire de renvoyer l'appareil afin de le faire vérifier ou réparer.

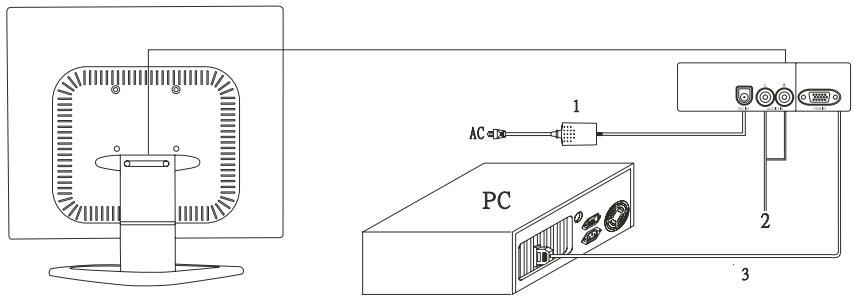

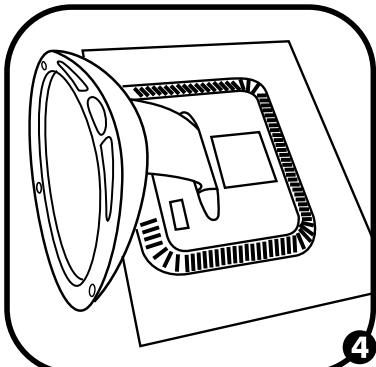

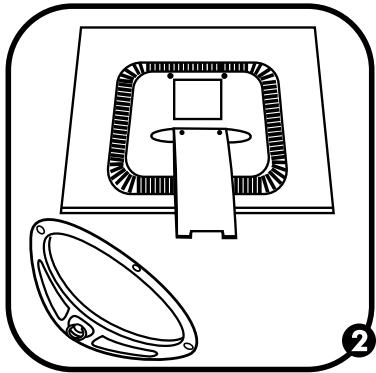

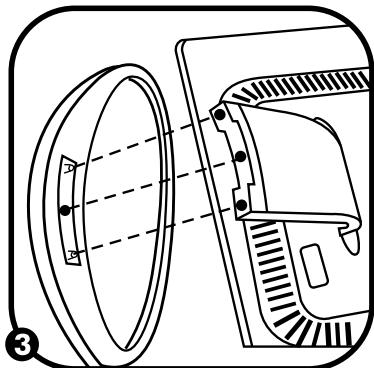

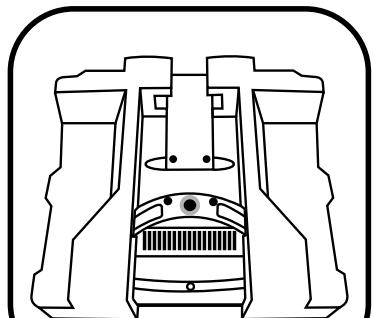

2.1 Branchement du moniteur à l'ordinateur

Éteignez l'ordinateur et débranchez le fil électrique. 2 Branchez le fil électrique du moniteur à l'adaptateur c. a., ensuite branchez l'adaptateur c. a. au connecteur d'alimentation en c. c. au revers du moniteur. N'utilise que l'adaptateur fourni. 3 Branchez le connecteur AUDIO IN dans audio in du RCA pour DVD ou VTR. 4 Branchez le cable de signal 15Pin D-Sub au port video à l'arrière de votre ordinateur. 5 Connectez le fil électrique de l'ordinateur et du moniteur à une prise de courant à proximité. 6 Allumez l'ordinateur et le moniteur. Si l'écran affiche une image, le moniteur a été branché correctement. S'il n'y a aucune image à l'écran, vérifiez tous les branchements.

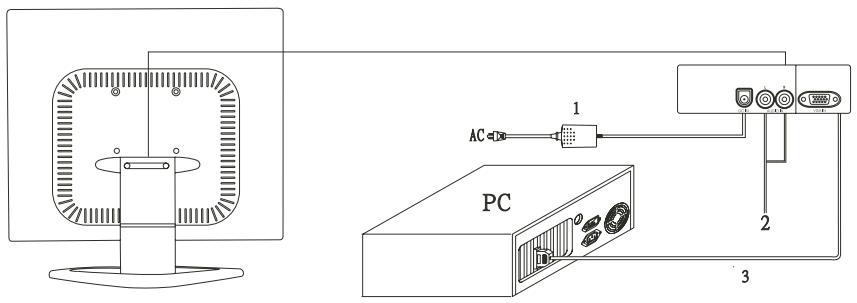

Branchement du moniteur à l'ordinateur et au réseau électrique

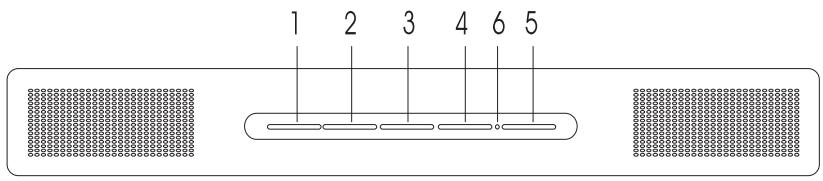

3.1 Panneau du front

I. Touche menu (MENU)

1. Bouton Auto (AUTO)
2. Touche de sélection (DOWN)
3. Touche de mise sous tension (POWER)
4. Touche de sélection (UP)
5. Diode indicatrice

3.2 Panneau du derrière

I. ENTREE ALIMENTATION

1. ENTREE AUDIO
2. ENTREEVGA

4. Bouton de mise sous tension (on/off)

Cette touche sert à allumer et éteindre le moniteur.

REMARQUE: Le bouton ON/OFF ne déconnecte pas l'appareil de l'alimentation principale. Pour débrancher entièrement l'alimentation principale, veuillez tirer la prise d'alimentation du socket.

4.2 Diode indicatrice de mise sous tension

Cette diode indicatrice s'allumera en vert pendant la mise en service normal. La diode devient jaune lorsque l'appareil est éteint. La diode s'allumera en amber et clignotera lorsque l'appareil est en mode de gestion d'énergie.

4.3 Auto

Appuyez sur le button AUTO pour 2 secondes pour la configuration automatique du mode d'affichage à sa fonction maximale selon la définition VGA, si l'image à l'écran doit être encore réglée.

4.4 Volume

Cette caractéristique sert à ajuster le volume en l'augmentant ou en le réduisant.

4.5 Caractéristiques des menus

Les caractéristiques suivantes peuvent être accédées en employant le système du menu à l'écran du moniteur. Après avoir terminé l'ajustage d'une caractéristique, appuyez sur la touche EXIT (quitter) pour quitter le menu.

Suivez la procédure suivante de sélection et ajustez une caractéristique par le menu à l'écran (OSD) en observant et suivant les pas ci-dessous.

Phase I. Appuyez sur la touche menu pour activer le menu OSD. Phase 2. Appuyez sur la touche de sélection DOWN ou sur la touche de sélection UP pour défiltrer la selection UP marquee en gris à travers la liste de la fonction principale. Phase 3. Après avoir sélectionné la fonction désirée, appuyez de nouveau sur la touche menu. Le sous-menu (deuxième page) apparaitra auprès du menu principal. Phase 4. Pressez sur le bouton menu et relâchez-le à nouveau, la couleur des articles régés et de la barre de déroulement sera modifiée, passant du gris au bleu. Phase 5. Pour effectuer votre réglage, pressez sur DOWN dans le sens inverse des aiguilles d'une montre pour diminuer ou pressez sur UP dans le sens des aiguilles d'une montre pour augmenter le réglage. Phase 6. Appuyez de nouveau sur la touche menu et relâchéz-la pour faire mémoriser la modification. La couleur de la barre de défilament changera en noire. Il est

égardless possible de sélectionner les autres fonctions à ajuster en appuyant sur DOWN ou UP. De plus, vous pouvez sélectionner l'icone EXIT (quitter) et appuyer de nouveau sur la touche menu afin de retourner au menu principal.

Phase 7. Répétez les pas 2 à 6 pour faire plus d'ajustements.

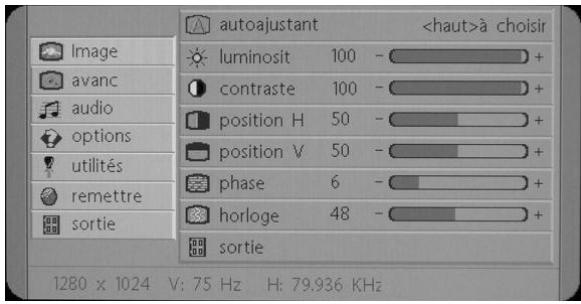

Menu principal

Le menu OSD principal des réglages affiche une vue d'ensemble des sélections et fonctions disponibles. Pour exécuter un ajustage de l'image à l'écran, appuyez et relâchez la touche menu.

I. Autoajustant

Pressez sur le bouton UP, réglez automatiquement le mode d'affichage sur la (Meilleure) performance selon les paramètres VGA.

2. Luminosité

Pour ajuster la luminosité de toute l'image ainsi que du fond.

3. Contraste ①

Pour ajuster la luminosité de l'image par rapport au fond.

4. Position h

Pour déplacer l'image horizontalement à gauche ou à droite.

7. Horloge 33

Pour augmenter ou diminuer la taille horizontalement de l'image.

8. Sortie

Pour sortir du menu.

Avancé

Règle l'acuité de l'image.

2. Couleur

Vous avez le choix de 4 options.

Ce choix contrôle la température de la couleur de l'image sur l'écran. C'est un pré-réglage usine qui ne peut être modifié. Le résultat obtenu est plus bleu et plus brillant.

Naturel

Le résultat obtenu est rougeâtre et plus proche du papier blanc.

Chaud

Le résultat obtenu est jaunâtre et plus proche du papier blanc.

Utilisateur

Vous pouvez régler vous-même l'intensité de la couleur individuelle. Augmentez ou diminuez le rouge, vert ou bleu selon la couleur sélectionnée.

Augmentation ou diminution du rouge.

Augmentation ou diminution du vert.

Augmentation ou diminution du bleu.

Sortie

Pour sortir du menu principal.

I. volume

Utilisez DOWN pour une diminution du volume et UP pour une augmentation du volume.

2. Muet

Choisissez ON ou OFF pour le réglage du son sur sourdine.

3. Sortie

Pour sortir du menu principal.

Options

Pour déplacer l'image OSD.

2. Position-h OSD

Pour déplacer horizontalement à gauche ou à droite l'image OSD.

3. Position-v OSD

Pour déplacer l'image OSD verticalement vers le bas ou vers le haut.

4. Langue

Vous pouvez choisir une des neuf langues dont vous avez besoin.

5. Sortie

Pour sortir du menu principal.

I. Temps d'arrêt OSD

Vous pouvez désirer le temps d'attente du moniteur avant de fermer le menu OSD après avoir effectué le dernier réglage. Les du réglage du temps sont de 60 secondes à partir de OFF.

Vous pouvez choisir opaque ou diaphane pour changer l'arrière-plan de l'OSD.

3. Source de l'icône

Choisissez allumer ou éteindre pour afficher l'icône OSD.

4. Sortie

Pour sortir du menu principal.

I. rappeler mémoire

Reprogrammez sur le réglage usine le bouton illuminé. L'utilisateur doit utiliser le mode vidéo du réglage usine pour utiliser cette fonction.

2. Sortie

Pour sortir du menu principal.

Sortie

Pour sortir du menu OSD.

4.7 Modèle de test automatique

Si le signal vidéo de l'ordinateur n'atteint pas le moniteur, celui-ci affichera un modèle de test automatique.

4.8 Protection de sécurité

Lorsque la fréquence du signal vidéo de l'ordinateur se trouve hors de sa portée, le moniteur entre dans un mode auto-protection et un message d'avertissement de l'OSD

apparaît sur l'écran.

4.9 Modes de minutage préréglés en usine

Résolution	Horizontale	Verticale
720 × 400	31.47 kHz	70.0 Hz
640 × 480	31.47 kHz	60.0 Hz
640 × 480	37.86 kHz	72,8 Hz
640 × 480	37.50 kHz	75.0 Hz
800 × 600	37.88 kHz	60.3 Hz
800 × 600	48.08 kHz	72.2 Hz
800 × 600	46.87 kHz	75.0 Hz
1024 × 768	48.36 kHz	60.0 Hz
1024 × 768	56.48 kHz	70.1 Hz
1024 × 768	60.02 kHz	75.0 Hz
1280 × 1024	63.98 KHz	60.0 Hz
*1280 × 1024	79.98 KHz	75.0 Hz

• Optionnelle pour les D-Sub cable de signaux

5.1 Spécifications des produits

Taille (pouce)	19"
Résolution max.	1280*1024@75 Hz (D-SUB)1280*1024@60 Hz (DVI)
Résolution recommangée	1280*1024@60 Hz
Fréq. horizontally	31-80 KHz (D-SUB)31-64 KHz (DVI)
Fréq. verticale	60-75 Hz
Superficie d'affichage	376*30 lmm
Largeur de bande	135 MHz (D-SUB) / 110 MHz (DVI)
Couleur utilisateur	4 touches Sw
Fonctions OSD	Luminosité, contraste, pos. horiz., pos. vertic., dimension horiz., phase, sélection couleurs, auto, rappel, langue, réglage OSD, quitter,
Puisance d'entrée adaptateur	De 100 à 240 V c.a.
Consommation de l'énergie électrique (inférieur à)	60 W
Connecteur de signaux	D-sub à 15 broches / DVI
Sécurité & EMI	UL/CUL, TÜV/GS, CE, FCC/DOC, CB, VCCI, TCO99, BSMI, C-Tick, CCC, I3406-2
Dimensions (emballage)	484(L)x500(H)x150(P)mm
Poids brut/net	7.3KG / 6.1KG
Caracteristique multimedia	Avec haut-parleur 2.5W + 2.5W (8Ω)

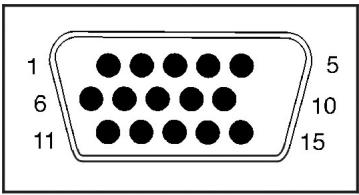

5.2 Attribution des broches

Assignnation de PIN connecteur de Signal D-Sub I5 Pin

BROCHE	Signal (D-sub)	BROCHE	Signal (D-sub)
1	Rouge	9	5 VDC
2	Vert	10	Mise à la masse
3	Bleu	11	Mise à la masse
4	Mise à la masse	12	SDA (pour DDC)
5	Test automatique	13	Synchr. horiz.
6	Mise à la masse, rouge	14	Synchr. vertic.
7	Mise à la masse, vert	15	SCL (pour DDC)
8	Mise à la masse, bleu

Connecteur signaux

5.3 Localisation des pannes

Avant de consulter le technicien ou le service après-vente, veuillez vérifier comme décrit ci-dessous si vous pouvez résoudre le problème vous-même. Si vous avez besoin d'assistance, communiquez au revendeur auprès duquel vous avez acquis ce moniteur LCD.

Aucune image n'apparaît à l'écran

Le fil électrique doit être bien connecté au moniteur, à l'adaptateur ainsi qu'à la prise de courant. Vérifiez la connexion par le câble de signaux entre le moniteur et l'ordinateur. Réajustez la luminosité et le contraste. Le moniteur est en mode de gestion d'énergie.

L'image à l'écran est trop grande ou trop petite

Rajustez la configuration automatique à l'aide du menu OSD.

Les couleurs apparaissent indistincts

Le câble de signaux a-t-il été connecté correctement et fermement? Rajustez le paramètre du couleur à l'aide du menu OSD.

L'image apparait trop claire ou nombre

Ajustez la luminosité ou le contraste à l'aide des boutons de contrôle au menu OSD.

Aucune émission du son ou émission faible

Vérifiez la connexion du câble audio. Assurez-vous que le programme de son de l'ordinateur fonctionne bien. Rajustez le volume dans la configuration de l'émission du son, rajustez la carte audio ou rajustez le paramètre du volume de votre ordinateur. Réglez le volume avec les touches de contrôle du moniteur.

Inspection visuelle

Type de début	Non défectueux	Défectueux
Point lumineuxaléatoiredeux adjacentstrois ou plus adjacents	N <= 3N <= 1	N > 3N > 1
	non autorisé
Point sombraléatoiredeux adjacentstrois ou plus adjacents	N <= 4N <= 2	N > 4N > 2
	non autorisé
Nombre maximum de points défectueux	L= < 5 mm	L > 5 mm
Distance maximale entre les défautspoint lumineux à point lumineuxpointASFON L< 5 mm	L= >15mmL= > 5 mm	L < 15mmL < 5 mm

Le motif d'inspection du défaut électrique doit être en pur R, V, B, Noir et Blanc.

Fuite lumineuse

non autorisée

Latence d'images

Les images latentes ne doivent pas persister pendant plus de 10 secondes dans le motif qui suit.

Colle/tache/poussière

La collé, les taches indélébiles et la poussière visibles dans la zone d'inspection ne sont pas acceptables.

N'utilisez que l'adaptateur d'alimentation branché sur votre moniteur !

Veuillez n'utiliser que l'adaptateur d'alimentation branché sur votre moniteur LCD et les accessoires fournis avec ce dernier. Si vous en utilisez d'autres, vous risquez d'endommager votre moniteur LCD.
