Intitulé	Détails
Type de produit	Moniteur TFT 19 pouces
Caractéristiques techniques principales	Résolution : 1280 x 1024 pixels, Temps de réponse : 5 ms, Luminosité : 250 cd/m²
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	Largeur : 41.5 cm, Hauteur : 36.5 cm, Profondeur : 19.5 cm
Poids	Environ 5.5 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows et Mac
Type de connexion	VGA, DVI
Fonctions principales	Ajustement de la luminosité, Contraste réglable, Rotation d'écran
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes CE, protection contre les surtensions
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - TFT 19 DXP YAKUMO

Quel est le type de connexion pour le YAKUMO TFT 19 DXP ?

Le YAKUMO TFT 19 DXP utilise une connexion VGA pour se connecter à votre ordinateur ou à d'autres appareils.

Comment ajuster la luminosité de l'écran ?

Vous pouvez ajuster la luminosité en utilisant les boutons de contrôle situés sur le panneau avant de l'écran. Appuyez sur le bouton 'Menu', puis naviguez jusqu'à l'option 'Luminosité' pour faire les ajustements nécessaires.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'écran est allumé. Assurez-vous également que le câble VGA est bien connecté à l'ordinateur. Si l'écran ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment résoudre les problèmes d'affichage flou ?

Assurez-vous que la résolution de votre ordinateur est configurée pour correspondre à la résolution native de l'écran. Vous pouvez également essayer de débrancher puis de rebrancher le câble VGA.

Le YAKUMO TFT 19 DXP a-t-il des haut-parleurs intégrés ?

Non, le YAKUMO TFT 19 DXP ne dispose pas de haut-parleurs intégrés. Vous devrez utiliser des haut-parleurs externes pour le son.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et non abrasive légèrement humidifié avec de l'eau ou un nettoyant spécifique pour écrans. Évitez d'utiliser des produits chimiques agressifs ou des éponges dures.

Comment régler l'angle d'inclinaison de l'écran ?

L'écran YAKUMO TFT 19 DXP est équipé d'un support qui permet une légère inclinaison. Tenez le bas de l'écran et inclinez-le doucement vers l'arrière ou vers l'avant selon vos besoins.

Où trouver les pilotes pour le YAKUMO TFT 19 DXP ?

Les pilotes peuvent être téléchargés sur le site officiel de YAKUMO ou sur le site du fabricant de votre carte graphique. Assurez-vous de choisir les pilotes compatibles avec votre système d'exploitation.

Que faire si l'image est déformée ou coupée ?

Vérifiez la configuration de la résolution de votre ordinateur pour qu'elle soit compatible avec l'écran. Vous pouvez également essayer de réinitialiser les paramètres d'affichage dans le menu de l'écran.

MODE D'EMPLOI TFT 19 DXP YAKUMO

Déclaration de la commission fédérale de la communication (FCC)

Consignes de sécurité importantes

Chapitre 1 Introduction

1.1 Informations generales. 1
1.2 Caracteristiques. 1
1.3 Lieste de Contrôle. 1

Chapitre 2 Installation

2.1 Installation et désinstallation de la base 2
2.2 Branchement du moniteur à l'ordinateur 2

Chapitre 3 Vue d'ensemble du monieur

3.1 Panneau avant 3

Chapitre 4 Fonctionnement - Fonctions d'accès direct

4.1 Bouton de mise sous tension (ON/OFF). 4
4.2. Diode Indicatrice de mise sous tension 4
4.3 Volume 4
4.4 Caracteristiques des menus. 4
4.5 Menu à l'écran (OSD). 5
4.6 Modes de synchronisation prerégles 7
4.7 Plug & Play 7

Chapitre 5 Spécifications

5.1 Attribution des broches 8
5.2 Inspection visuelle 9
5.3 Localisation des pannes 10

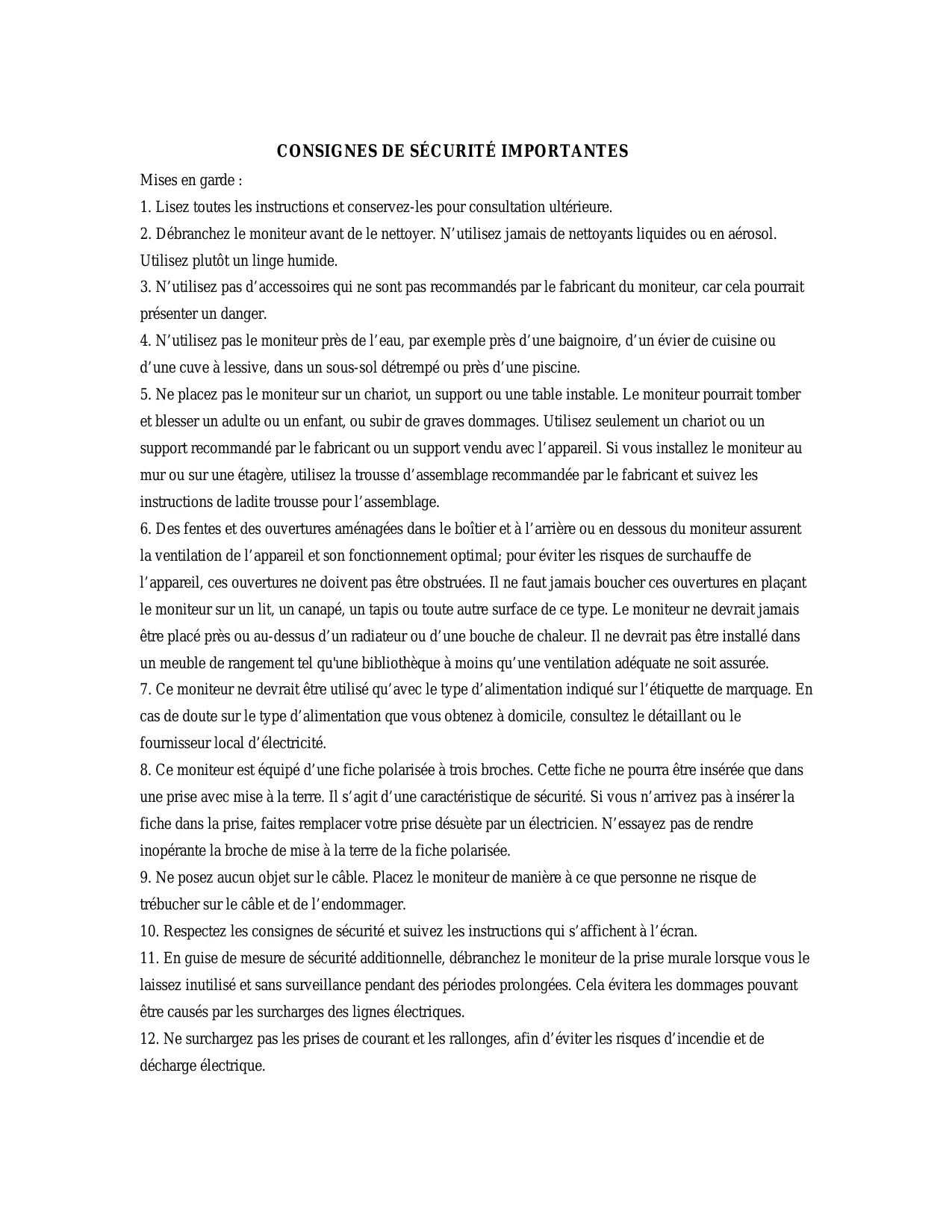

CONSIGNES DE SECURITE IMPORTANTES

Mises en garde :

1. Lisez toutes les instructions et conservez-les pour consultation ultérieure.
2. Debranchez le moniteur avant de le nettoyer. N'utilisez jamais de nettoyants liquides ou en aérosol. Utilisez plutôt un linge humide.
3. N'utilise pas d'accessoires qui ne sont pas recommendés par le fabricant du moniteur, car cela pourrait être représenter un danger.
4. N'utilisez pas le moniteur près de l'eau, par exemple près d'une baignoire, d'un évier de cuisine ou d'une cuve à lessive, dans un sous-sol détrempé ou près d'une piscine.
5. Ne placez pas le moniteur sur un chariot, un support ou une table instable. Le moniteur pourrait tomber et blesser un adulte ou un enfant, ou subir de graves dommages. Utilisez seulement un chariot ou un support recommandé par le fabricant ou un support vendu avec l'appareil. Si vous installez le moniteur au mur ou sur une étagère, utilisez la trousse d'assemblage recommandée par le fabricant et suivez les instructions de ladite trousse pour l'assemblage.
6. Des fentes et des ouvertures aménagées dans le boîtier et à l'arrière ou en dessous du moniteur assurent la ventilation de l'appareil et son fonctionnement optimal; pour éviter les risques de surchauffe de l'appareil, ces ouvertures ne doivent pas être obstruées. Il ne faut jamais boucher ces ouvertures en plaçant le moniteur sur un lit, un canapé, un tapis ou toute autre surface de ce type. Le moniteur ne devrait jamais être placé pres ou au-dessus d'un radiateur ou d'une bouche de chaleur. Il ne devrait pas été installé dans un meuble de rangement tel qu'une bibliothèque à moins qu'une ventilation ajustée ne soit assurée.
7. Ce moniteur ne devrait être utilisé qu'avac le type d'alimentation indiqué sur l'étiquette de marquage. En cas de doute sur le type d'alimentation que vous obtenez à domicile, consultez le détaillant ou le fournisseur local d'électricité.
8. Ce moniteur est équipé d'une fiche polarisée à trois broches. Cette fiche ne pourrait être insérée que dans une prise avec mise à la terre. Il s'agit d'une caractéristique de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, faites replacer votre prise désuète par un électricien. N'essayez pas de rendre inopérante la broche de mise à la terre de la fiche polarisée.
9. Ne posez�除 un objet sur le cable. Placez le moniteur de maniere à ce que personne ne risque de trébucher sur le cable et de l'endommager.
10. Respectez les consignes de sécurité et suivez les instructions qui s'affichent à l'écran.
11. En guise de mesure de sécurité additionnelle, débranchez le moniteur de la prise murale lorsque vous le laissez inutilisé et sans surveillance pendant des périodes prolongées. Cela évitera les dommages pouvant être causés par les surcharges des lignes électriques.

12. Ne surchargez pas les prises de courant et les rallonges, afin d'eviter les risques d'incendie et de décharge électrique.

13. N'introduisez aucun objet de quelque nature que ce soit dans les fentes du monitreur, car il pourrait toucher des pieces à haute tension ou court-circuiter des pieces, et provoquer un incendie ou une décharge électrique. Ne renversez aucun liquide de celui nature que ce soit sur le monitreur.

14. N'essayez pas de faire vous-même l'entretien de ce moniteur, car son ouverture pourrait vous exposer à un electrochoc ou à d'autres risques. Faites appel à du personnel qualifié pour l'entretien.
15. Debranche le moniteur et faites appel à du personnel qualifié si les problèmes suivants survient :

a. la fiche ou le cable d'alimentation est endommagé;
b. un liquide a ete renversé sur le moniteur;
c. le moniteur a ete exposé à la pluie ou à l'eau;
d. le moniteur ne fonctionne pas normalement lorsque les instructions d'utilisation sont suivies. Ajustez seulement les réglages indiqués dans les instructions d'utilisation, car un mauvais ajustement des autres réglages est susceptible d'endommager le moniteur et de nécessiter des réparations importantes par un technicien qualifié pour le remettre en état.
e. le moniteur est tombé ou le boîtier est endommage;

f. l'appareil ne fournit plus le même rendement, ce qui signale qu'il a besoin d'entretien.
16. Lorsque des pieces de rechange sont nécessaires, assurez-vous que le technicien utilise les pieces recommandées par le fabricant ou des pieces qui doivent les mêmes caractéristiques que les pieces d'origine. L'emploi de pieces de rechange non-authorises peut occasionally un incendie, un choc électrique ou exposer l'utilisateur à d'autres risques.
17. ÀpRES tout entretien ou toute réparation, demandez au technicien de proceder à une vérification de sécurité afin de déterminer si le moniteur est en bon état de marche.
18. La prise électrique doit être située pres de l'équipement et facilement accessible.
19. Le cable d'alimentation est le principal dispositif de déconnexion.

1.1 Information générale

Cet apparéil est un monitér ACL TFT couleur multibalayage intelligent à haute performance.

Interface conviviale - navigation aisee et précise grace au menu à l'écran.

Design compact - boîtier compact et élégant.

Inclinaison toutes directions - positionnement sectionnel, bien équilibré.

Entrée analogue, plug & play - pour réception du signal RGB, avec modulation

Réglage de la fréquence d'images permettant la compatibilité avec plus de 20 formats d'images différents.

1.2 Caracteristiques

1. Appareil à micro-processeur avec commandes OSD (menu à l'écran)
2. Compatibleité avec la norme IBM VGA, VGA étendue, super VGA, les modes IBM XGA ainsi qu'avec les normes de résolution VESA.
3. Alimentation électrique universelle
4. Compatible avec Windows 95/98/2000/ME/XP et VESA DDC (canal d'affichage de données) 1/2B.
5. Safety model number: 19"(900P)

1.3 Nombre de contrôle

Vérifiez si les articles suivants sont bien fournis avec le monieur ACL dans l'emballage.

Yakumo TFT 19 DXP

Cable d'interface

Cable d'alimentation c.a.

Manuel

Cable Audio

Si l'un de ces articles manque, prenez contact avec le détaillant pour obtenir un service technique ou client.

Anoter:

Conservez bien l'emballage d'origine ainsi que tout le matériel d'emballage du moniteur au cas où il serait nécessaire de returner l'appareil.

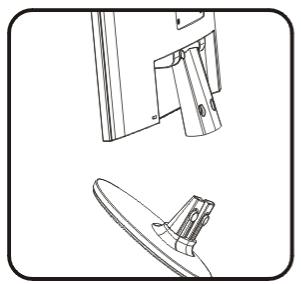

2.1 Installation et désinstallation de la base

Pour fixer la base pivotante au moniteur, veuillez suivre les étapes ci-dessous :

étape 1

etape 2

etape 3

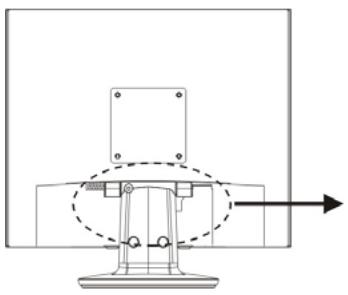

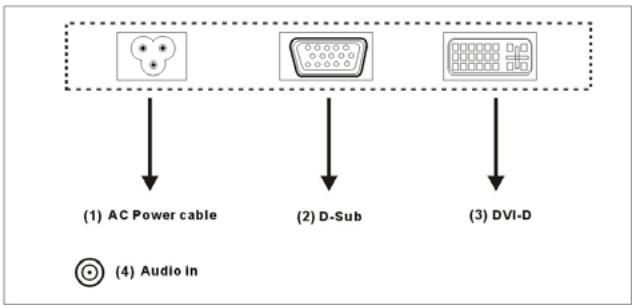

2.2 Branchement du monieur à l'ordinateur

2.2.1 Éteignez l'ordinateur et débranchez le cable d'alimentation.
2.2.2 Branchez le cable VGA (2) dans la carte graphique situé à l'arrête de l'ordinateur.
2.2.3 Vous pouvez également prendre un cable DVI-D (3) (en option) au lieu du cable VGA fourni si votre ordinateur a une interface DVI-D.
2.2.4 Branchez l'extrémité du cable d'alimentation (1) à l'arrête du moniteur et l'autre extrémité dans une prise. Prenez seulement le cable d'alimentation fourni.
2.2.5 Branchez le cable audio (4) dans la sortie haut-parleur d'ordinateur.
2.2.6 Branchez les câbles d'alimentation de l'ordinateur et du moniteur dans une prise de courant située à proximé.
2.2.7 Mettez l'ordinateur et le moniteur en marche. Si l'écran affiche une image, le monitueur a été branché correctement. S'il n'y a aucune image à l'écran, vérifie tous les branchements.

Branchement du moniteur à l'ordinateur et au réseau électrique

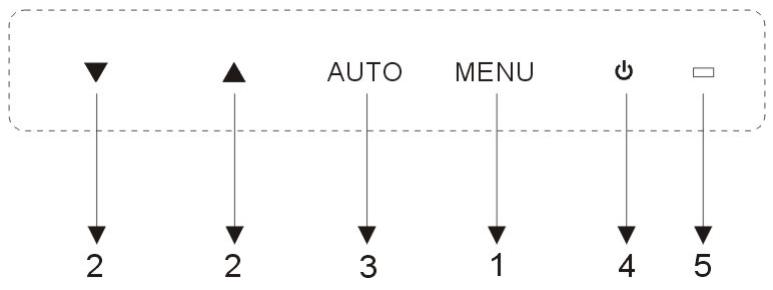

3.1 Panneau avant

1. Bouton Menu

Le bouton Menu sert à afficher le menu et à activer vosCHOIX.

2. Bouton de sélection (Down (bas) / Up (Haut)

Utilisez ces boutons pour selectionner la fonction dont vous avez besoin dans le sens antihoraire ou horaire.

3. Bouton Auto

Le bouton Auto permet d'ajuster le mode d'affichage de façon optimale en fonction du réglage VGA.

4. Bouton marche/arrêt (山)

Utilisez ce bouton pour allumer ou eteindre le moniteur.

5. Voyant d'alimentation

Ce voyant affiche une couleur verte en mode de fonctionnement normal et une couleur orange lorsque le moniteur est mis hors tension. Le voyant passé au orange et clignote lorsque l'appareil est en mode d'économie d'énergie.

Utilisez le bouton marche/arrêt pour allumer ou éteindre le moniteur.

Ànoter:Lebouton marche/arrêtne déconnectepasle moniteur del'alimentationélectrique. Pour le déconnecter complètement du réseau électrique, débranchez la fiche d'alimentation électrique.

4.2 VOYANT D'ALIMENTATION

Levoyant est vert lorsquelmoniturer fonctionne normalement. Levoyant passa au orange lorsquelappareil est en mode d'économie d'énergie et s'eteint lorsquelmoniteur est mis hors tension.

4.3 VOLUME (seulement pour des moniteurs avec haut-parleurs)

Cette fonction permet d'utiliser le bouton DOWN pour baisser le volume et le bouton UP pour le monter.

Information importante concernant la lecture audio

Pour optimiser la qualité sonore des haut-parleurs du moniteur, le cable audio doit être branché à la prise de sortie de ligne (prise écouteur) de l'ordinateur. Si vous branchez le cable audio à la prise pour haut-parleurs (carte de son) de l'ordinateur, réglez le volume, dans Windows, à entre 20% et 40% de la valeur maximale afin d'obtenir une qualité sonore optimale.

4.4 FONCTIONS DU MENU

Vous pouvez acceder aux fonctions suivantes par l'intermédiaire du menu à l'écran de votre moniteur. Lorsque vous avez terminé d'effectuer le réglage d'une fonction, Sélectionnez l'icone EXIT pour quitter le menu.

Veuillez respecter la procédure suivante pour sélectionner et ajuster des éléments à l'aide du système d'affichage à l'écran, pour ce qui concerne le réglage des fonctions principales.

Étape 1: Appuyez sur le bouton MENU pour activer le menu à l'écran. Les iconônes servant au réglage des fonctions s'afficheront à l'écran.

Étape 2: Si nécessaire, utilisez les boutons DOWN (Bas) ou UP (Haut) pour sélectionner une autre icône.

Étape 3: Appuyez sur le bouton MENU pour activer l'icone sélectionnée.

Étape 4 : Utilisez les boutons DOWN ou UP pour effectuer le réglage.

Étape 5: Sélectionnez le symbole EXIT pour quitter le menu affché.

Étape 6 : Pour effectuer des réglages supplémentaires, répétez les étapes 2 à 5.

Tous les changements sont enregistrés immédiatement.

4.5 MENUÀ L'ÉCRAN (OSD)

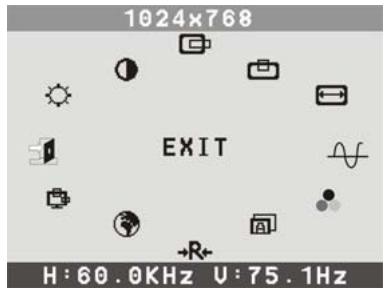

1. Menu principal

Le menu principal vous donne un aperçu des fonctions disponibles. Pour effectuer le réglage de l'image affichée à l'écran, appuyez sur le bouton Menu puis relâchez-le.

2. Ajustement du menu à l'écran :

Vous pouvezCHOIsir l'endroit ou le menu apparaître sur voitre ecran.

Permet de déplacer le menu horizontally, vers la gauche ou la droite

Position vertical:

Permet de déplacer le menu verticalément, vers le haut ou le bas

EXIT:ou

Permet de quitter un sous-menu

3. Langue

Vos pouvezCHOIsIR L'une des langues proposées.

4. Remise à l'etat initial

Rétablit la fonction selectionnelle au réglage par défaut. Pour avoir accès à cette fonction, vous nevez utiliser le mode video préréglé en usine.

5. Automatique

Permet de régler automatiquement le mode d'affichage de façon optimale en fonction du réglage VGA, si l'image nécessite encore un ajustement.

6. Sélection des couleurs

Menu de sélection des couleurs

Sélectionnez le mode utilisateur

Le mode utilisateur vous permet d'ajuster l'intensité de chaque couleur. Augmentez ou diminuerez l'intensité du rouge, du vert ou du bleu selon la couleur sélectionnée.

Cool (9300^)

Cette fonction permet d'ajuster la température des couleurs de l'image. Elle est préréglée en usine, et vous ne pouvez donc pas l'ajuster. En mode « Cool », l'image tire sur le bleu et est brillante.

Warm (6550 °K)

En mode « Warm », l'image tire sur le rouge et le blanc se rapproche davantage de la couleur du papier.

7. Phase

Permet la mise au point et la stabilisation de l'image.

8. Taille horizontale

Permet d'augmenter ou de réduire la taille horizontally de l'image.

9. Position vertical

Permet de déplacer l'image verticalément vers le haut ou vers le bas.

10. Position horizontal

Permet de déplacer l'image horizontally vers la gauche ou vers la droite.

11. Contraste

Permet d'ajuster la luminosité de l'image par rapport au fond.

12. Luminosite

Permet d'ajuster la luminosité de l'image et du fond.

4.6 Modes de synchronisation préreglés

Mode	Résolution (points x lignes)	Fréquence horiz. (KHz)	Fréquence vert. (Hz)
1	720 x 400	31.47	70
2	640 x 480	31,47	60
3	640 x 480	37,86	72,8
4	640 x 480	37,50	75
5	800 x 600	37,88	60,3
6	800 x 600	48,08	72,2
7	800 x 600	46,87	75
8	1024 x 768	48,36	60
9	1024 x 768	56,48	70,1
10	1024 x 768	60,02	75
11	1280 x 1024	63,98	60
12	1280 x 1024	80	75

4.7 Plug & Play

Ce moniteur est conforme à la norme VESA DDC (Display Data Channel), qui simplifie la configuration du moniteur en présence d'une carte video compatible. Grâce au protocole VESA DDC 1/2B, lorsque le moniteur est en mis en marche, il informe automatiquement l'ordinateur tournant sous Windows 9X/2000/XP de ses fréquences de balayage, de ses capacités et de ses caractéristiques. Windows 9X/2000/XP reconnaît alors automatiquement la connexion avec le moniteur et sélectionne la résolution appropriée.

5.1 Configuration des broches du connecteur

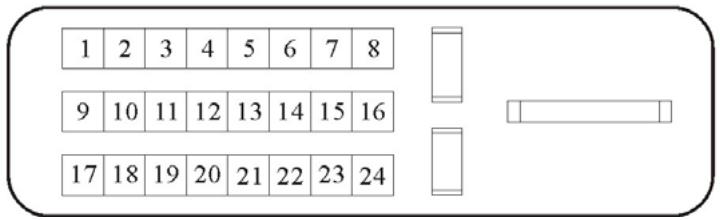

1. DVI-D 25 Pin

PIN	Signal (DVI)	PIN	Signal (DVI)
1	TMDS Data 2-	16	Hot Plug Detect
2	TMDS Data 2+	17	TMDS Data 0-
3	TMDS Data 2/4 shield	18	TMDS Data 0+
4	TMDS Data 4-	19	TMDS Data 0/5 shield
5	TMDS Data 4+	20	TMDS Data 5-
6	DDC Clock	21	TMDS Data 5+
7	DDC Data	22	Clock shield
8	Analog Vertical Synchronous	23	Clock +
9	TMDS Data 1-	24	Clock -
10	TMDS Data 1+
11	TMDS Data 1/3 shield
12	TMDS Data 3-
13	TMDS Data 3+
14	+5V Power
15	Ground

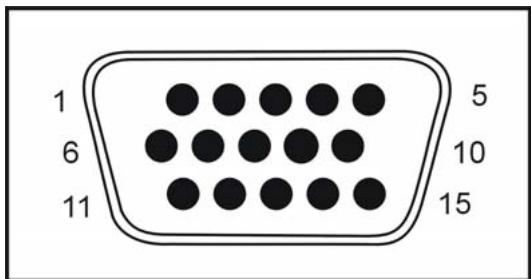

2.D-Sub 15 Pin

BROCHE	Signal (D-sub)	BROCHE	Signal (D-sub)
1	Rouge	9	Entrée +5 V
2	Vert	10	Mise à la terre
3	Bleu	11	Mise à la terre
4	Mise à la terre	12	SDA (POUR DDC)
5	Test automatique	13	Sync. horiz.
6	Mise à la terre, rouge	14	Sync. vertic.
7	Mise à la terre, vert	15	SCL (POUR DDC)
8	Mise à la terre, bleu

Connecteur maje de type D à 15 broches

5.2 Inspection visuelle

Si, en règle générale, l'écran ACL compte 99,99 % ou plus de pixels normaux, certains pixels, en proportion de 0,01 % ou moins, peuvent rester constamment éteints ou constamment allumés.

5.3 Localisation des pannes

Avant de faire appel au service de dépannage, vérifiez l'information suivante pour voir si vous pouze résoudre le problème vous-même. Si le problème persiste, prenez contact avec le détaillant auquel vous avez acheté le moniteur ACL.

Aucune image n'apparaît à l'écran

• Veuillez vérifier les points suivants :
• Vérifiez si le cable d'alimentation est bien connecté au moniteur, à l'adaptateur et à la prise de courant.
• Vérifiez la connexion du cable d'interface entre le moniteur et l'ordinateur.
• Vérifiez si les réglages de luminosité et de contraste sont bien ajustés.
• Vérifiez si le moniteur se trouve en mode d'économie d'énergie.

L'image affichée est trop grande ou trop petite

Utilisez les fonctions du menu à l'écran pour ajuster l'image

Les couleurs sont anormales

• Le cable d'interface est-il branché correctement?
  Utilisez les fonctions du menu à l'écran pour ajuster les paramètres de couleur.

L'image affichée est trop claire ou trop nombre

Utilisez les fonctions du menu à l'écran pour ajuster la luminosité et le contraste.

Aucun son ou son faible

• Vérifiez la connexion du cable audio.
  Assurez-vous que le programme de son de l'ordinateur fonctionne.
• Changez le paramètre du volume. Ajustez votre carte de son ou le réglage du volume sur l'ordinateur.

YAKUMC
